Tekniska specifikationer	Sladdlös borrmaskin STANLEY FMC600, kraftfull motor, variabel hastighet, justerbart vridmoment.
Typ av batteri	Litiumjonbatteri, kapacitet 2 Ah.
Laddningstid	Cirka 1 timme.
Användning	Idealisk för borrning i trä, metall och plast.
Inkluderade tillbehör	Chuck, batteri, laddare.
Underhåll	Rengör regelbundet, kontrollera batteriets och tillbehörens skick.
Säkerhet	Använd skyddsglasögon, överbelasta inte batteriet.
Vikt	Cirka 1,5 kg.
Mått	Kompakt, lätt att hantera.
Garanti	2 år.

Vanliga frågor - FMC600 STANLEY

Hur byter jag borr på STANLEY FMC600 borrmaskin?

För att byta borr, skruva loss chuckens käftar genom att vrida moturs. Sätt i den nya borren och skruva åt medurs.

Vad ska jag göra om borrmaskinen inte startar?

Kontrollera att batteriet är laddat eller att verktyget är korrekt anslutet. Se också till att säkerhetsbrytaren är avstängd.

Hur justerar jag hastigheten på min STANLEY FMC600 borrmaskin?

Borrmaskinens hastighet kan justeras med avtryckaren. Tryck lätt för låg hastighet och hårdare för högre hastighet.

Hur rengör jag min STANLEY FMC600 borrmaskin?

Använd en torr trasa för att rengöra borrmaskinens utsida. Undvik att använda starka kemikalier. Doppa inte verktyget i vatten.

Kan jag använda min borrmaskin på hårda material som metall?

Ja, men se till att använda en borr som är lämplig för metall och applicera jämnt tryck för att undvika överhettning av borren.

Vad gör jag om chucken på min borrmaskin är fast?

Försök att lossa chucken genom att applicera lite smörjmedel. Om det inte fungerar, använd en tång för att försiktigt skruva loss den.

Har STANLEY FMC600 borrmaskinen garanti?

Ja, STANLEY FMC600 borrmaskin omfattas av en begränsad garanti. Se användarmanualen för specifika garantidetaljer.

Kan jag använda borrmaskinen för att skruva?

Ja, STANLEY FMC600 kan användas för skruvning, men det rekommenderas att justera vridmomentet för att undvika att skada materialet eller skruven.

Vilka tillbehör är kompatibla med STANLEY FMC600?

STANLEY FMC600 är kompatibel med en mängd olika borrar och tillbehör i 1/2 tum. Kontrollera tillbehörens kompatibilitet innan du köper dem.

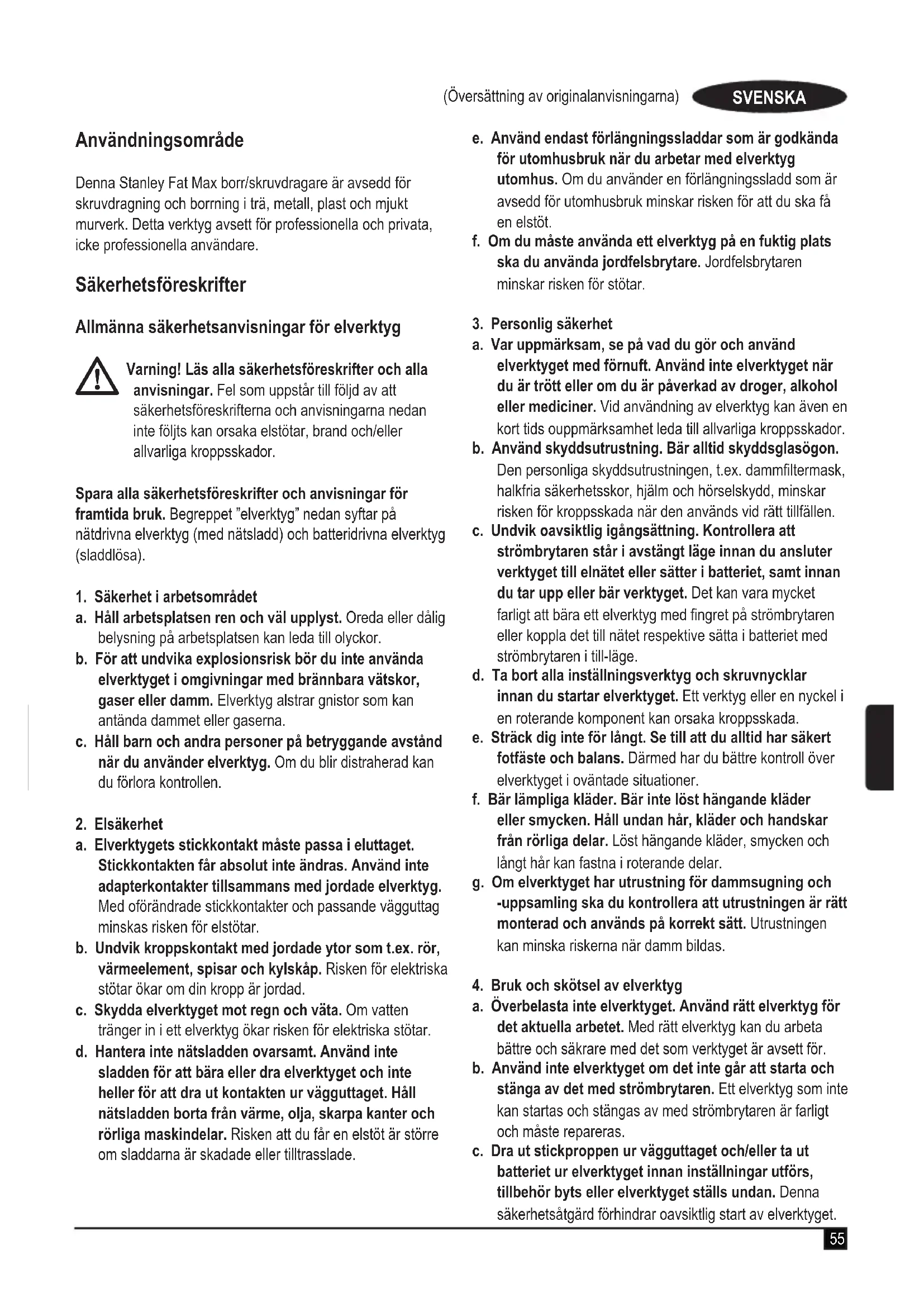

BRUKSANVISNING FMC600 STANLEY

Denna Stanley Fat Max borr/skruvdragare ar avsedd for skruvdragning och bornning i tra, metall, plast och mjukt murverk. Detta verktyg avsett for professionlla och privata, icke professionlla användare.

Sakerhetsforeskrifter

Allmanna sakerhetsanvisningar for elverktyg

Varning! Läs alla sakerhetsföreskrifter och alla anvisningar. Fel som uppSTAR till följd av att sakerhetsföreskrifterna och anvisiningarna nedan inte följt's kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Spara alla sakerhetsforeskrifter och anvisningar for framtida bruk. Begreppet "elverktyg" nedan syftr pa natdrivna elverktyg (med natsladd) och batteridrivna elverktyg (sladdlosa).

1. Sakerhet i arbetsomradyet
   a. Häll arbetsplatsen ren och väl upplyst. Oreda eller)dalg belysning på arbetsplatsen kan leda till olyckor.
   b. För att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan anteanda dammet aller gaserna.
   c. Häll barn och andra personer på betryggande avständ nar du använder elverktyg. Om du blir distraherad kan du frolora kontrollen.

2. Elsakerhet

a. Elverktygets stickkontakt maste passa i eluttaget. Stickkontakten fär absolutinte andras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vagguttag minskas risken for elstötar.
b. Undvik kroppskontakt med jordade ytor som t.ex. ror, varmeelement, spisar och kylskap. Risken for elektriska stotar okar om din kropp ar jordad.
c. Skydda elverktyget mot regn och vata. Om vatten tränger in i ett elverktyg okar risken for elektriska stotar.
d. Hantera inte natsladden oversamt. Använd inte sladden for att bara eller dra elverktyget och inte heller for att dra ut kontakten ur vagguttaget. Håll natsladden borta frän varme, olja, skarpa kanter och rörliga maskindelar. Risken att du fär en elstöt ar större om sladdarna ar skadade eller tilltrasslade.

e. Använd endast förlängningssladdar som ar godkända für utomhusbruk nar du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som ar avsedd für utomhusbruk minskar risiken for att du ska fä en elstöt.
f. Om du maste anvanda ett elverktyg pa en fuktig platska du anvanda jordfelsbrytare. Jordfelsbrytaren minskar risken for stotar.

1. Personlig sakerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med fornuft. Använd inte elverktyget njr du ar trött erer om du ar paverkad av droger, alkohol eller mediciner. Vid användning av elverktyg kan även en kort tids ouppmärksamhet leda till allvarliga kroppsskador.
b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t.ex. dammfiltermask, halkfria sakerhetsskor, hjälm och hörsvskydd, minskar risiken für kroppsskada nar den används vid rätt tillfällen.
c. Undvik oavsiktlig igangsattning. Kontrollera att strömbrytaren stär i avstängt lage innan du ansluter verktyget till elnätet erller sätter i batteriet, samt innan du tar upp eller bar verktyget. Det kan vara mycket farligt attbara ett elverktyg med fingret pa strömbrytaren eller koppla det till nätet respektive satta i batteriet med strömbrytaren i till-lage.
d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg aller en nyckel i en roterande component kan orsaka kroppsskada.
e. Sträck dig inte für langt. Se till att du alltid har sākert fotfaste och balans. Därmed har du bättre kontroll över elverktyget i ovändade situationer.
f. Bär lämpiga kläder. Bär inte lost hängande kläder erller smycken. Häll undan帽子, kläder och handskar frän rörliga delar. Lõst hängande kläder, smycken och langt帽子 kan fastna i roterande delar.
g. Om elverktyget har utrustning for dammsugning och -uppsamling sku du kontrollera att utrustningen ar ratt monterad och anvands på korrekt satt. Utrustningen kan minska riskernaRARY damm bildas.

1. Bruk och skötsel av elverktyg

a. Overbelasta inte elverktyget. Använd rätt elverktyg für det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och sakrå med det som verktyget År avsett for.
b. Använd inte elverktyget om det inte gär att starta och stänga av det med strombrytaren. Ett elverktyg som inte kan startas och stängas av med strombrytaren ar farligt och maste repareras.
c. Dra ut stickproppen ur vagguttaget och/eller ta ut batteriet ur elverktyget innan inställninger utfors, tillbehör byts erler elverktyget ställs undan. Denna sakerhetsåtgård forhindrar oavsiktlig start av elverktyget.

d. Forvara elverktyg utom rackhall for barn. Lat inte elverktyget anvandas av personer som inte ar vana vid det, ell er som inte LASTenna bruksanvisning. Elverktyg ar farliga om de anvands av ovana personer.
e. Sköt elverktyget omsorgsfullt. Kontrollera att rörligakomponenter fungerar felfritt och inte kärvar, attkomponenter inte gätt sönder erller skadats och ingeatannat foreligger som kan paverka elverktygetsfunktion. Om elverktyget ar skadat sca du se till att fdet reparerat innan det används. Många olyckororsakas av dåligt sköTTa elverktyg.
f. Håll skärverktyg vassa och rena. Omsorgsfullt sköttä skärverktyg med skarp egg fastnar inte sö lätt och gårlättare att styra.
g. Använd elverktyget, tillbehör, insatsverktyg osv.,enigt dessa anvisninger och på satt som foreskrivits for aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på felaktigt satt kan farliga situationer uppsta.

1. Användning och skötsel av elverktyg

a. Ladda endast med hjälp av den laddare som tillverkaren reckommender. En laddare som passar till en viss sorts batteri kan orsaka eldsvåda om den används med en annan sort.
b. Använd elverktyget endast med batterier som ar speciellt avsedda for andamalet. Användning av andra batterier kan leda till persorskador erler eldsvåda.
c. När batteriet inte används skä du hälla det atskiljt frän metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller elsdvåda.
d. Om batteriet hanteras ovalsamt kan det tränga ut vatska frän batteriet. Undvik kontakt med vatskan. Om du ända råkar komma i kontakt med vatskan sku du skölja med vatten. Uppsök lakare om du fär vatskan i ögonen. Batterivatska kan orsaka irritation aller brännskador.

1. Service

a. Elverktyget ske bara reparas av utbildade reparatörer och med originalreservdilar.Detta sakerstaller att elverktyget forblir sakert.

Ytterligare sakerhetsanvisningar for elverktyg

Varning! Ytterligare sakerhetsanvisningar for borrmaskiner och slagborrmaskiner

Bär horselskydd nár du använder slagborrar. Om du utsats for hoga ljud kan din horsel blin edsatt.

Använd de extrahandtag som medfoljer verktyget. Om du Förlorar kontrollen über verktyget kan du skada dig själv aller andra.
Häll verktyget i de isolerade greppytorna vid arbete där borret riskerar att komma i kontakt med dolda elledninger.. Om borret gärigenom en stromforande ledning kan verktygets metalldilar bli stromforande och ge dig en elektrisk stöt.
Hall verktyget i de isolerade greppytorna vid arbete dar fcastanordningen riskerar att komma i kontakt med dolda elledninger.. Om fcastanordninger far kontakt med strömforande ledninger kan verktygets metalldlar bli stromforande och ge dig en elektrisk stöt
Fast arbetsstycket vid ett stabilt underlag med vtingar erler pa nagot annat lampligt satt. Om du haller fast arbetsstycket med handen eller trycker det mot kroppen blir det instabilit och du kan forlora kontrollen.
Innan du borrar i vaggar, golv eller tak sca du kontrollera var ror eller elledninger finns.
Undvik att vidrora spetsen pa borret precis after bornning, eftersom den kan bil valdigt varm.
Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental formåga aller bristande erfarenhet och kunskap, om de inte fär vögledning och overvakas av en person som ansvarar for deras sakerhet. Barn ská hallas under uppsikt sa att deinte leker med verktyget.
Användningsområdet beskrivs i den härBruksanvisningen. Om andra tillbehör erller tillsatser används,ller om nàgon annan atgårdän de som rekommenderas i den härBruksanvisningen utförs med verktyget kan personer och/eller egendom ta skada.

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och EG-deklarationen om överensstammelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas for jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas for en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig frän det uppgivna värdet beroende på hur verktyget används. Vibrationsniv'an kan överstiga den uppgivna nivan.

Vid upskattning av vibrationsexponering i syfte att bedöma vilka sakerhetsatgärder som ar nödvändiga enligt 2002/44/EG for att skydda personer som regelbundet använder elverktyg i arbetet, skan utgå frän de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen skä även ta hansyn till alla moment i arbetscykeln, t.ex. nar verktyget ar avständt och;nar det gå på tomgäng saväl som;nar det faktiskt används.

Övrigarisker.

Ytterligare risker som inte finns med i de bifogade sakerhetsforeskrifterna kan uppsta nar verktyget anvands. Dessa risker kan uppsta vid felaktig anvandning, langvarig anvandning, o.s.v.

Aven om alla relevanta sakerhetsforeskrifter foljs och sakerhetsanordninger anvands kan vissa ytterligare risker inte undvikas. Dessa inneffattar:

Skador orsakade av att roterande/roliga delar vidrors.
Skador som uppstar vid byte av delar, blad ell er tillbehor.
Skador som orsakas av langvarig anvandning av ett verktyg. Se till att ta regelbundna raster nar du anvander ett verktyg under en langre period.
Skador pa horseln.
Halsorisker orsakade av inanding av damm nar verktyget anvands (exempel: arbete med tra, särskilt ek, bok och MDF).

Etiketter på verktyget

Följande symboler finns på redskapet:

Varning! Läs brauksanvisingen före användning for att minska risiken for olyckor.

Ytterligare sakerhetsinstruktioner for batterier och laddare

Batterier

Forsok aldrig att oppna batterierna.
Utsattinte batterietforvatten.
Forvara inte på platser)där temperaturen kan bli högre an 40^
Ladda endast vid temperaturer mellan 10^ och 40^ .
Ladda endast med hjälp av laddare som medfoljer verktyget.
Följ instruktionerna som anges i avsnittet "Miljo"RARYkastar batterierna.

Forsok inte ladda skadade batterier.

Laddare

Laddaren fran Stanley Fat Max fár bara anvandas for att ladda batteriet i det verktyg som laddaren leverades med. Andrea batterier kan spricka och orsaka personskador och andra skador.
Forsok aldrig ladda batterier som inte ar uppladdningsbara.
Byt defekta sladdar omgaende.
Utsatt inte laddaren for vatten.
Oppnainte laddaren.
Gör ingen äverkan på laddaren.

Laddaren ar endast avsedd for anvandning inomhus.

Lás den har bruksanvisningen före användning.

Elsakerhet

tersom laddaren ar dubbelisolerad behovs ingen jordledare. Kontrollera alltid att natspanninger overensstammer med vardet på typskylten. Forsok aldrig byta ut kontakten till laddaren mot en vanlig Kontakt.

Om natsladden ar skadad maste den bytas ut av tillverkaren aller en auktoriserad Stanley Fat Max-verkstad for att farliga situationer sca undvikas.

Funktioner

Detta verktyg har nagra aller samtiga av foljande Funktioner.

1. Strömbrytare med variabel hastigkeit
2. Framat-/bakatreglage
3. Lagesvaljare/ring for justering av vridmomentet
4. Chuck
5. Hastighetsväljare
6. Bitshàllare
7. Batteri
8. LED-arbetsbelysning
9. Laddningsstatus
10. Bältesklämma

Fig. A

1. Laddare
2. Laddningsindikator

Montering

Varning! Ta ur batteriet innan du satter ihop verktyget.

Montera och ta bort batteriet (fig. B)

Satt i batteriet (7) genom att placera det i linje med kontakten p?* verktyget. Skjut in batteriet p? dess plats ochtryck tills batteriet snapper p?* plats.
Ta ur batteriet genom att trycka på lösgoningsknappen (13) samtidigt som du drar ut batteriet fran dess plats.

Montera och ta bort en borr-ller skruvbit

Verktyget ar utrustat med en nyckelfri chuck sa att du enkelt kan byta bits.

Lås verktyget genom att sätta framåt-/bakåtreglaget (2) i mittenlåget.
Oppna chucken genom att vrida den framre delen (4) med ena handen medan du haller verktyget med den andra.
Satt borren i chicken.
Dra at chucken hart genom att vrida den framre delen (4) med ena handen medan du haller verktyget med den andra.

Det har verktyget levereras med en dubbelsidig skruvbit i bitshallaren (6).

Skruvbiten tas bort fran hällaren genom att den lyfts ut ur hällaren.
Förvara skruvitten genom att trycka in den i hällaren.

Användning

Varning! Lat verktyget arbeta i sin egen takt. Overbelasta det inte.

Varning! Innan du borrar i vaggar, golv eller tak sca du kontrollera var ror eller elledninger finns.

Ladda batteriet (fig. A)

Batteriet maste laddas innan det används für Första gangen samt varje gang det inte ger tillräckligt hög effekt for arbeten som tidigare klarades av. Batteriet kan bli varmt nar det laddas.Det ar normalt och innebär inte att nagot ar fel.

Varning! Ladda inte batteriet om lufttemperaturen ar lagre an 10^ aller hogre an 40^ . Rekommenderad laddningstemperatur: cirka 24^ .

Obs! Laddaren laddar inte batteriet om celltemperaturen ar lagre an ungefär 0^ aller högre an 40^ .

Batteriet fär dà sitta kvar i laddaren, somkommen att börja laddningen automatiskt nar celltemperaturen har stigit eller sjunkit.

Vid laddning av batteriet (7) sätter du det i laddaren (11). Batteriet kan bara placeras i laddaren på attatt. Använd inte vãld. Se till att batteriet sitter ordentlich i laddaren.
Anslut laddaren till vagguttaget. Laddningsindikatorn (12) börjar blinka gront (langsamt).

När batteriet ar laddat lyser laddningsindikatorn(12) med ett gront fast sken. Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vagguttaget hur länger som helst nar indikatorn lyser. Indikatorn kommt emellanåt att börja blinka gront (laddningslauge) aftersom laddaren då och då fyller på batteriets laddning. Laddningsindikatorn (10)lyser nar batteriet sitter i laddaren och laddaren ar ansluten till ett eluttag.

Urladdade batterier bor laddas inom en vecka. Om batterierna inte laddas nár de ar urladdade forsamras batteritiden avsevart.

Lämna batteriet i laddaren

Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vagguttaget hur lange som helst nar indikatorn lyser. Laddaren ser till att batteriet halls frascht och fulladdat.

Laddardiagnostik

Om laddaren upptäcker ett svagt aller skadat batteri börjar laddningsindikatorn (12) att blinka rott snabbt. Gör sā har:

Sattibatteriet(7)igen.
Om laddningsindikatom fortsetter att blinka rott snabbt kan du anvanda ett annat batteri for att kontrollera om laddningsprocessen fungerar som den ska.
Om det utbytta batteriet kan laddasutan problem ar det gamla batteriet defekt och bor lamnas tillett servicecenter for atervinning.
Om problemet kvarstar med detnya batteriet bor du ta med laddaren till ett auktoriserat servicecenter.

Obs! Det kan ta upp till 60 minutes att avgöra om batteriet ar defekt. Om batteriet ar for varmt eller for kallt blinkar indikatorn omväxlande rött snabbt och langsamt med en blinking i varje hastighet.

Välja rotationsriktning (fig. C)

När du borrar och drar at skruvar anvander du framatgäende (medurs) rorelser. När du lossar skruvar erer avlagsnar en borbit som har fastnat anvander du bakatgäende (moturs) rorelse.

Du valjer framatgaende rorelse genom att trycka framat-/bakatreglaget (2) at vander.
Du valjer bakatgaende rorelse genom att trycka framat-/bakatreglaget at hoger.
Lås verktyget genom att satta framåt-/bakåtreglaget i mittenlaget.

Välja arbetssätter vridmoment (fig. D)

Detta verktyg ar utrustat med en ring. Med ringen väljer du verktygets arbetssatt och staller in vridmomentet vid skruvdragning. Stora skruvar och dragning av skruvar i HARDa material kraver ett högre vridmomentän små skruvar och mjuka material. Ringen har manga inställningsmöljigheter for att passa ditt arbete.

Vid borning i tra, metall och plast vrider du ringen (3) till borrlaget genom att passa in symbolen med markeringen (14).
Vid idragning av skruvar vrider du ringen till onskat Lage. Om du inte vet vilket Lage du sca valja gör du sa har:

• Ställ in ringen (3) på det lagsta vridmomentet.
• Dra at den forsta skruven.
• Om kopplingen slår ifran innan önskat resultat ar uppnätt ökar du ringinställningen och fortsätter att dra at skruven. Upprepa tills du hittat rätt inställning.

Användenna inställningfor de Återstaende skruvarna.

Hastighetsväljare (fig. E)

Vid bornning i stål och for skruvdragning drar du hastighetsvaljaren (5) mot bakre delen av verktyget (1:a vaxeln).
Vid borming i andra material an stal drar du hastighetsvaljaren (5) mot framre delen av verktyget (2:a vaxeln).

Borrning/skruvdragning

Välj framåt- eller bakatgaende rörelse genom att använda framåt-/bakåtreglaget (2).
Starta verktyget genom att trycka pa strombrytaren (1). Verktygets hastigkeit beror pa hur hart du trycker pa strombrytaren.
Stang av verktyget genom att slappa upp strombrytaren.

LED-arbetsbelysning

LED-arbetsbelysningen (8) aktiveras automatiskt nar strömbrytaren trycks ned. LED-arbetsbelysningen tänds nar strömbrytaren ar delvis nedtryckt, innan encheten startar.

Laddningsindikatorns status

Verktyget ar utrustat med en indicator for laddningsstatus. Den visar batteriets laddningsniva under anvandning.

Tryck pa laddningsindikatorknappen (9).

Råd for optimal användning

Borning

Tryck alltid latti arbetsriktningen.
Minska trycket pa verktyget precis innan borrspetsen kommer igenom pa arbetsstykets andra sida.
Använd en träbit som stöd für arbetsstycken som kan splittras.
Anvand borrar med sidoskar vid borrning av hal med stor diameter i tra.
Anvand HSS-borbits (snabbstal) vid borning i metall.
Anvand murverksbits vid borrning imjukt murverk.
Anvand smorjmedel när du borrar i metall, utom i gnutjarn och mässing.

Görettmarke med en kornareimittenavdet hal som skaborrasforattoka noggrannheten.

Skruvdragning

Använd alltid skruvbits av ratt sort och storlek.
Om en skruv ar svar att dra at kan du anvanda lite diskmedel eller tval som smorjmedel.
Häll alltid verktyget och skruvbiten i en rät linje i forhällande till skruven.

Underhäll

Detta Stanley Fat Max-verktyg har tillverkats for att fungera under lang tid med ett minimum av underhall. Med ratt underhall och regelbunden rengöring behaller verktyget sina prestanda.

Laddaren behöver inget annat unterhäll an regelbunden rengöring.

Varning! Ta ut batteriet ur verktyget innan du utfor nagot underhäll på verktyget. Dra ur sladden till laddaren innan du rengör den.

Rengör regelbundet verktygets luftintag och laddaren med en mjuk borste eller torr trasa.
Rengör kapan regelbundet med en fuktig trasa.
Använd aldrig rengöringsmedel med lösnings- ell slipmedel.
Oppna chucken med jämna mellanrum och knacka på den for att avlågsna damm som sitter på insidan.

Miljö

Separat insamling. Produkten fär inte kastas i hushällssoporna.

Tänk på miljön;när du slänger denna Stanley Fat Max-product. Slang den inte tillsammans med hushållsavfallet. Lämnaprodukten for separat insamling.

Insamling av uttjentaprodukter och forpackningsmaterial gör att material kan Återanvändas.

Användning av Återvunnet material minskar Föroreninger av miljön och behovet av rámaterial.

Lokala foreskrifter kan krva separat insamling av elprodukter fran hushallen, vid kommunala insamlingsplatser erher hos aterforsäljaren när du köper en ny produit.

Stanley Europe samlar in och Återvinner uttjänta Stanley Fat Max-produkter. Om du vill utnyttjaenna tjanst Återlämnar du produiten till en auktoriserad verkstad, som samlar in den for var råkning.

For information om ähnaste auktoriserade verkestad, kontaktat det lokala Stanley Europe-kontoret på den adress som ar angiven iBruksanvisingen. En lista over alla auktoriserade Stanley Europe-verkestäder damit servicevillkor finns på Internet: www.2helpU.com

Batterier

Batterier fran Stanley Fat Max kan laddas om manga ganger. Kassera batterierna pa ett miljovänligt satt nar de ar forbrukade:

Lat batteriet laddas ur helt och ta sedan ut det ur verktyget.
Batterier av typerna nickelkadmium (NiCd), nickelmetallhydrid (NiMH) och litiumjon kan atervinnas. Ta med dem till en auktoriserad verkstad eller en atervinningsstation.

Tekniska data

	FMC600 (H1)
Spanning V	∞	18
Tomgangshastighet Min	-1	0-400/0-1500
Max vridmoment Nm 49.6
Chuckkapacitet mm 13
Maximal borrkapacitet
Stål/trä/murverk mm 13/38

Laddare		905765**	906086**
		typ. 1	typ. 1
Inspanning V	∞	230 230
Utpänning	Voc	20 18
Strömstyrka A 2 2
Laddningstid, círka min		45 - 120	45 - 120

Batteri		FMC685L	FMC687L	FMC688L
Spanning	V∞	18	18	18
Kapacitet	Ah	1.5	2.0	4.0
Typ		Li-Ion	Li-Ion	Li-Ion

Ljudniva enligt EN 60745:

Ljudniva (_+) 88 dB(A), osakerhet (K) 3 dB(A)

Ljudeffekt (L_) 99 dB(A), osakerhet (K) 3 dB(A)

Totala vibrationsvarden (vektorsumman av tre axlar) enligt EN 60745:

Metalborming (a_a)2.7m / s osakerhet (K) 1.5m / s

Skruvdragnig utan slagfungion (a_c) < 2.5m / s , osakerhet (K) 1.5m / s

EG-deklaration om overensstammelse MASKINDIREKTIV

Stanley Europe garanterar att produiterna som beskrivs under "Tekniska data" uppfyller: 2006/42/EG, EN 60745-1, EN 60745-2-1

De har produkterna overensstämmer även med direktiven 2004/108/EG och 2011/65/EU. Mer information fär du genom att kontakta Stanley Europe på foljande adress aller titta i slutet av bruksanvisningen.

Undertechnad ar ansvarig for sammanställingen av teknska data och görenna försakran for Stanley Europe.

Kevin Hewitt

Stanley Europe garanterar att Produkten ar fri fran materialoch/eller fabrikationsfel vid leverans till kunder som anvanderprodukten i arbetet. Garantin gäller utover eventuella avtalsrattigheter for privatkonsumentens rattigheter enligt lag och paverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om din Stanley Fat Max-product går sönder på grund av material- och/eller fabrikationsfel inom 12质量管理 frän köpet, atar sig Stanley Europe att byta ut alla trasiga delar utan kostnad med minsta besvär for kunden eller, after eget godtycke, utan kostnad byta utprodukten forutsatt att:

Produkten inte har misskotts och har anvants enligt bruksanvisningen.
Produkten har utsats for normal slitage.
reparaciones inte har utförts av personer som inte ar auktoriserade reparatörer.
inköpskvitto finns.
Stanley Fat Max-producten returneras komplett med alla originaldar

Om du vill gora ett garantiansprak kontaktar du
aterforsäljaren, letar upp narraste auktoriserade Stanley Fat
Max-verkstad i Stanley Fat Max-katalogen aller kontaktar det
lokala Stanley-kontoret på den adress som ar angiven i
bruksanvisningen. En lista over alla auktoriserade Stanley Fat
Max-verkstäder damit servicevillkor finns på Internet:www.
stanley.eu/3

Bruksomrade

Advarsell La verktoyet arbeide med sin egen hastighet. Ikke overbelast det.
