Märke	Progress
Modell	PDP6011E
Kategori	Köksfläkt
Installationstyp	Utomhusavluftning eller recirkulation
Mått (B x D x H)	60 x 50 x 40 cm (uppskattning)
Minsta säkerhetsavstånd till spis	650 mm
Antal hastigheter	3 + stopp (0, 1, 2, 3)
Belysning	4 lampor E14, 4 W vardera
Märkspänning	220-240 V
Elektrisk klass	Klass I (jordning obligatorisk)
Diameter på avluftningskanal	minst 120 mm
Maximalt tillåtet undertryck	0,04 mbar
Fettfilter	Diskmaskinssäkra, rengöring varannan månad
Kolfilter	Ej tvättbart, byte var fjärde månad
Avsedd användning	Endast hushållsbruk
Säkerhet	Tvåpolig strömbrytare obligatorisk, flambera inte under fläkten
Rengöring	Fuktig trasa och neutralt rengöringsmedel
Driftstemperatur	Användning med spis, åtkomliga delar blir varma
Strömkabel	Byt via tillverkare eller auktoriserad service om skadad

Vanliga frågor - PDP6011E PROGRESS

Hur installerar man Progress PDP6011E köksfläkt?

Se till att minsta avståndet på 650 mm mellan spis och fläkt respekteras. Anslut fläkten till ett jordat eluttag med en tvåpolig strömbrytare. Anslut avluftningskanalen (minst 120 mm diameter) till utsidan enligt lokala bestämmelser.

Vilket är minsta avståndet mellan fläkt och spis?

Minsta säkerhetsavstånd är 650 mm. Om din gasspis anger ett större avstånd, följ det.

Hur rengör man fettfiltren?

Fettfiltren måste rengöras var andra månad (eller oftare vid intensiv användning). De kan diskas i diskmaskin eller för hand med neutralt rengöringsmedel.

Hur ofta ska kolfiltret bytas?

Kolfiltret kan inte rengöras och måste bytas ut ungefär var fjärde månad, eller oftare om fläkten används mycket.

Hur byter man lamporna?

Lamporna är av typ E14, 4 W. Stäng av och koppla bort fläkten innan byte. Byt den trasiga lampan mot en identisk.

Vad gör man om fläkten inte fungerar?

Kontrollera först strömförsörjningen och kabelns skick. Om kabeln är skadad, låt tillverkaren eller auktoriserad service byta den. Om problemet kvarstår, kontakta service.

Kan jag använda fläkten med en gasspis?

Ja, men se till att rummet är tillräckligt ventilerat (öppning utåt) för att undvika återföring av förbränningsgaser. Respektera minsta avståndet och låt aldrig en stor låga brinna under fläkten.

Är fläkten lämplig för utomhusavluftning eller recirkulation?

Fläkten kan användas i utomhusavluftning (med kanal) eller recirkulation (med kolfilter). Följ installationsanvisningarna för valt läge.

Hur ställer man in hastigheterna?

Använd knappen V för att välja hastighet: 0 (stopp), 1 (tyst för lite ånga), 2 (normal användning), 3 (max för mycket ånga).

Passar fläkten för ett professionellt kök?

Nej, denna fläkt är endast avsedd för hushållsbruk. Använd den inte i professionell miljö eller för annat än att avlägsna matlagningslukter.

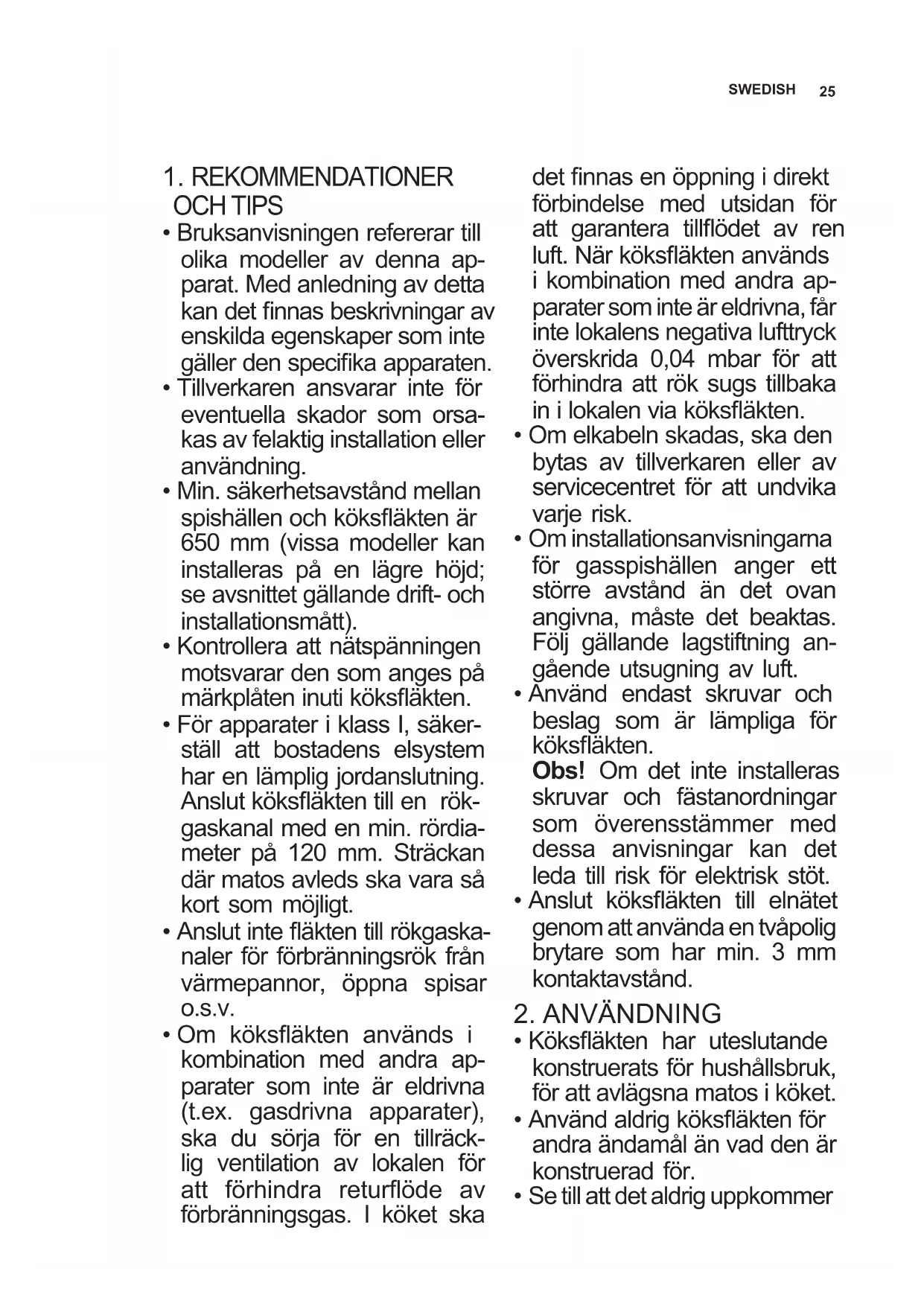

BRUKSANVISNING PDP6011E PROGRESS

• Bruksanvisingen refererar till olika modeller avenna apparat. Med anledning av detta kan det finnas beskrivninger av enskilda egenskaper som inte gäller den specifika apparaten.
• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation aller användning.
• Min. sakerhetsavstand mellan spishällen och köksfläkten ar 650 mm (vissa modeller kan installeras på en lagre Höjd; se avsnittet gällande drift- och installationsmätt).
• Kontrollera att natspaffeningen motvarsar den som anges pa markplaten inuti koksfläkten.
• För apparater i klass I, sakerställ att bostadens elsystem har en lämpig jordanslutting. Anslut köksfläkten till en rökgaskanal med en min. rördia-meter på 120 mm. Sträckandär matos avleds ska vara sökort som möjligt.
• Anslut inte fläkten till rökgaskanaler für forbänningsrök från värmeppannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte ar eldrivna (t.ex. gasdrivna apparater), sku du söra for en tillräcklig ventilation av lokalen for att forhindra returflöde av forbränningsgas. I koket ska

det finnas en öppning i direkt forbindelse med utsidan for att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra apparater som inte är eldrivna, fär inte lokalens negativa lufttryck överskrida 0,04 mbar for att forhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Om elkabeln skadas,cka den bytas av tillverkaren erler av servicecentret for att undvika varje risk.
• Om installationsanvisingarna for gasspishallen anger ett större avstand an det oven angivna, maste det beaktas. Folj gallande lagstiftning angående utsugning av luft.
• Använd endast skruvar och beslag som ar lämpiga for köksfläkten.

Obs! Om det inte installerasskruvar och fcastanordningar som overensstammer med dessa anvisningar kan det leda till risk for elektrisk stot.
- Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

2. ANVÄNDNING

Köksfläkten har uteslutande konstruerats for hushållsbruk, for att avlågsna matos i koket.
- Använd aldrig köksfläkten für andra ändamål an vad den ar konstruerad for.
- Set till att det aldrig uppkommer

hoga lagor under koksflakten
när den ar igang.

• Justera lagans styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sider.
  Fritoserna ske kontrolleras hela tiden under anvandningen. Den overhettade oljan kan ta eld.
• Flambera inte under köksfläkten. Det finns risk for eldsvåda.
  Denna apparat fär anvandas av barn (over 8 ar), personer med nedsatt fysisk, sensorisk erller mental funktionsföma gelafter personer som saknar erfarenhet aller kunskap om hur den anvands, under forutsättning att de overvakas av nagon som kan ansvara for deras sakerhet uller som har lart dem hur apparaten anvands paett saker tatt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och unterhäll fär inte utforas av barn utan tillsyn av en vuxen.
• VARNING! De øtkomliga delama kan bl mycket varma under användningen av spisar, matlagningsapparater o.dyl.

3. UNDERHÄLL

• Symbolen –på apparaten eller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in på en uppsamlingsplats for Återvinning

av el- och elektronikkomponenter. Genom att sakerstalla att apparaten hanteras på rätt sätt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppsta om apparaten kasseras som vanligt avfall. För ytterligare uppliesninger om atervinning av apparaten bör du kontakta lokala myndigheter, sophämningstjänsten eller affären darüber du köpte apparaten.

Stang av aller frankoppla apparaten fran elnatet fore renngoring uller underhall.
- Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk).

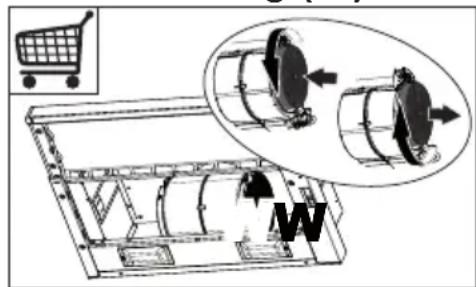

• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e manad elleroftarevidintensiv användning (W).

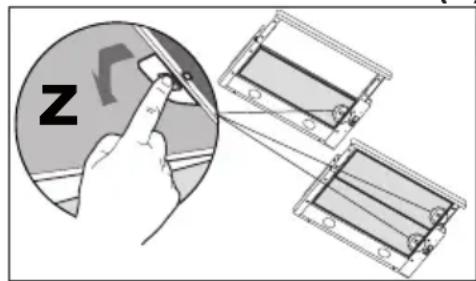

• Fettfiltren ske rengöras varannan帽子 eder oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

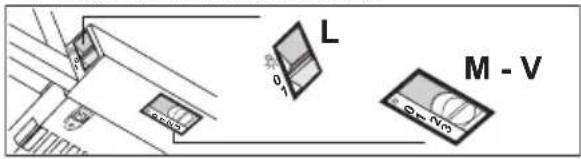

4. KOMMANDON

L	Belysning Tändernoch släcker belysningen.
V	Hastighet Bestämmer driftshastigheten:0.Motor Off.1.Minimum hastighet, spezielltystgående, lamylig forettkontinuierigt luftbyte, vid minredängder matos.2.Medelhastighet, lamylig for deflesta användningsvillkoren,beroende på det utmärktaförhällandet emellan denbehandelte luftkapaciteten ochljudnivän.3.Maximal hastighet, lamylig forstora mängder matos, även forlangre tidsperioder.

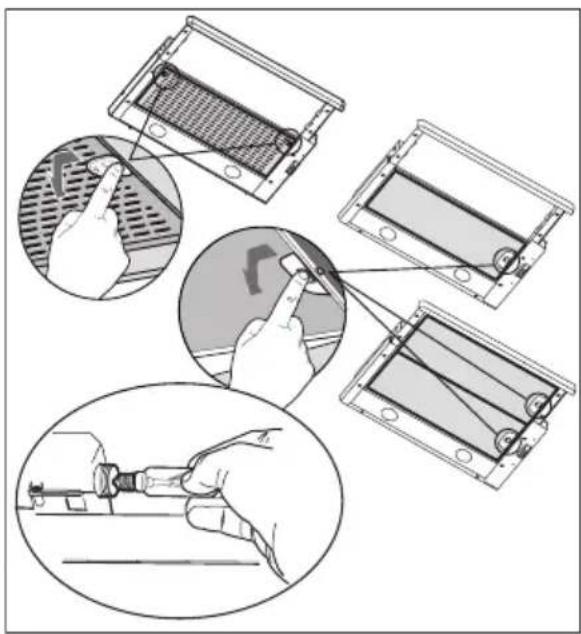

5. BELYSNING

Lampa	Förbrukning (W)	Sockel	Spänning (V)	Mätt (mm)	ILCOS art.nr
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
