BRUKSANVISNING BL 2.6 E ALPINA

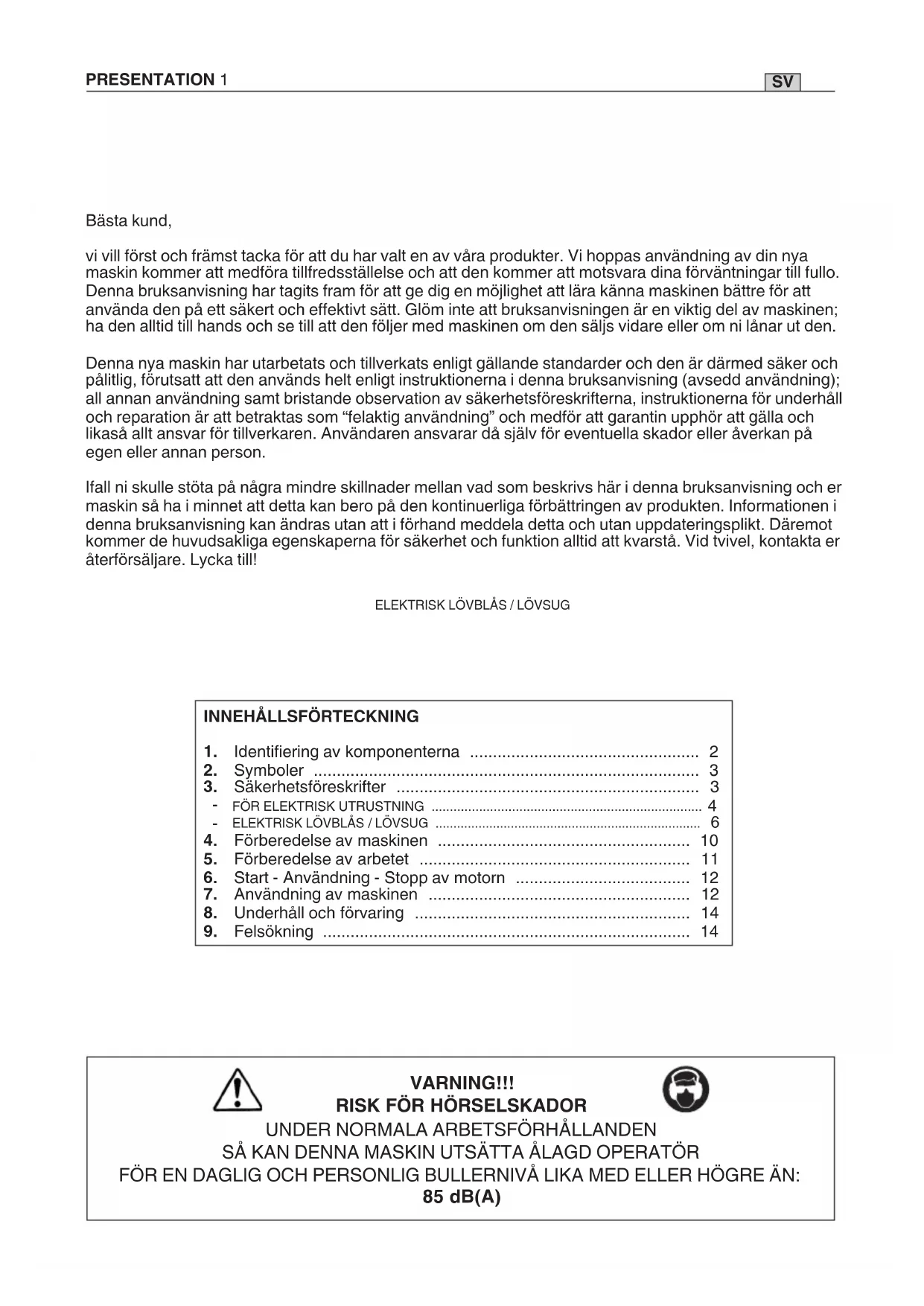

PRESENTATION 1 Bästa kund, vi vill först och främst tacka för att du har valt en av våra produkter. Vi hoppas användning av din nya maskin kommer att medföra tillfredsställelse och att den kommer att motsvara dina förväntningar till fullo. Denna bruksanvisning har tagits fram för att ge dig en möjlighet att lära känna maskinen bättre för att använda den på ett säkert och eektivt sätt. Glöm inte att bruksanvisningen är en viktig del av maskinen; ha den alltid till hands och se till att den följer med maskinen om den säljs vidare eller om ni lånar ut den. Denna nya maskin har utarbetats och tillverkats enligt gällande standarder och den är därmed säker och pålitlig, förutsatt att den används helt enligt instruktionerna i denna bruksanvisning (avsedd användning); all annan användning samt bristande observation av säkerhetsföreskrifterna, instruktionerna för underhåll och reparation är att betraktas som “felaktig användning” och medför att garantin upphör att gälla och likaså allt ansvar för tillverkaren. Användaren ansvarar då själv för eventuella skador eller åverkan på egen eller annan person. Ifall ni skulle stöta på några mindre skillnader mellan vad som beskrivs här i denna bruksanvisning och er maskin så ha i minnet att detta kan bero på den kontinuerliga förbättringen av produkten. Informationen i denna bruksanvisning kan ändras utan att i förhand meddela detta och utan uppdateringsplikt. Däremot kommer de huvudsakliga egenskaperna för säkerhet och funktion alltid att kvarstå. Vid tvivel, kontakta er återförsäljare. Lycka till!

6. Start - Användning - Stopp av motorn ...................................... 12

7. Användning av maskinen ......................................................... 12

8. Underhåll och förvaring ............................................................ 14

För användning som lövblås:

För användning som lövsug:

(med främre handtag)

16. Andra rör på lövblås

23. Hastighetsreglage

25. Skarvsladd (ingår ej)

Elektrisk utrustning får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enlight nationell lagstiftning ska uttjänta elektriskt utrustning sorteras separat och lämnas till miljövänlig återvinning. Om elektrisk utrustning slängs på soptippen eller på marken så kan de giftiga ämnena nå vattennivån och på så vis komma i kontakt med kedjan för livs medel och på så vis skada vår hälsa och välmå ende.För mer information gällande bortförskaande av er produkt så kontakta kompetent myn dighet gällande hus-hållsavfall eller er återförsäljare.

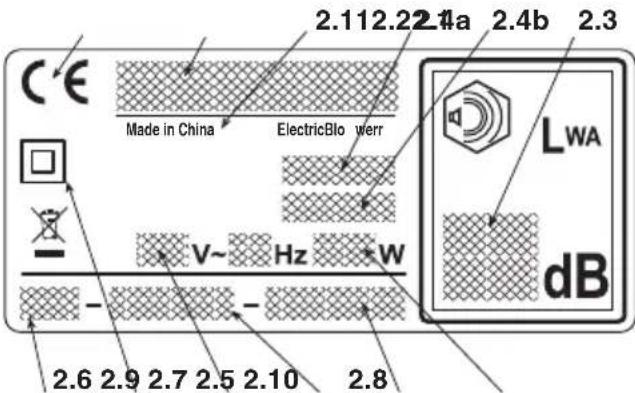

2.1) EG-märkt 2.2) Tillverkarens namn och adress 2.3) Ljudeektnivå 2.4a) Maskintyp 2.4b) Maskinmodell 2.5) Serienummer 2.6) Tillverkningsår 2.7) Spänning och Frekvens 2.8) Motor eekt 2.9) Dubbel isolering 2.10) Artikelnummer 2.11) Tillverkningsland Ett exempel på en försäkran om överensstäm- melse nns på den näst sista sidan i handboken.

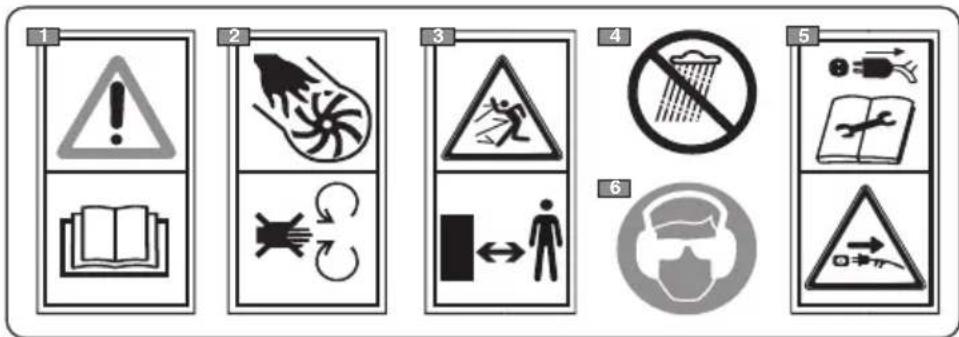

I bruksanvisningens text så nns det några paragrafer av särskild vikt som markerats efter graden av vikt och vars innebörd är den följande: ANMÄRKNING eller VIKTIGT Föreskrifter eller annat som tidi- gare indikerats och är till för att undvika att maskinen skadas eller orsakar skada. VARNING! Försummelse innebär risk för åverkan på egen eller annan person. FARA! Försummelse innebär risk för allvarlig åverkan, med dödlig fara, på egen el ler annan person. IDENTIFIERING AV KOMPONENTERNA / SYMBOLER / SÄKERHETSFÖRESKRIFTER 3

1) Varning! Fara. Denna maskin är om den inte

an vänds på ett riktigt sätt farlig i sig och för an dra. Läs igenom bruksanvisningen innan du an vänder maskinen.

2) Fara för stympning! Använd inte maskinen med

3) Risk för utkastning. Håll personer utanför arbet-

sområdet under användningen.

4) Utsätt inte för regn (eller fukt).

5) Dra ut kontakten från strömförsörjningen innan

ett underhåll eller om kabeln är skadad.

6) Den som dagligen och kontinuerligt använder

denna maskin under normala förhållanden kan utsättas för buller på 85 dB (A) eller mer. Bär skyddsglasögon och hörselskydd. [1] Uppmärksamma: Vibrationsvärdet som anges fastställs med en standardiserad utrustning och kan användas både för att jämföras med andra elektriska apparater och för en provisorisk uppskattning av belastningen med hjälp av vibrationer. VARNING! Vibrationsvärdet kan variera i funktion till användningen av maskinen och dess utrustning och överstiga det som anges. Försök att begränsa vibrationerna så mycket som möjligt. För att minska vibrationerna rekommenderas det att t.ex. bär handskar när maskinen används och begränsa arbetstimmarna. Du ska därför uppmärksamma alla faser under funktionscykeln (t.ex. när den elektriska apparaten är släckt eller när den är tänd men fungerar utan belastning). TEKNISKA SPECIFIKATIONER Utspänning V~ 230 Driftfrekvens Hz 50 Motoreekt W 2600 Motorns hastighet min

15000 - 18000 Isoleringsklass = II Vikt kg 4.7 Maximala värden för buller och vibrationer [1] BL 2.6 E Ljudtrycksnivå – Tvivel med mått dB(A) dB(A)

VIKTIGT Eventuellt skadade eller oläsbara dekaler måste bytas. Beställ ersättningsdekaler från en auktoriserad serviceverkstad.4

ELEKTRISK UTRUSTNING VARNING! Läs noggrant igenom sä ker hetsföreskrifterna och alla instruktioner. Bri- stande iakttagelse av föreskrif- terna och instruktionerna kan orsaka el-stötar, brand och/el- ler alvarliga skador. Bevara alla föreskrifter och in- struktioner för fram tida bruk. Ordet ”elektrisk utrustning” som nämns i föreskrifterna hänvisar till er maskin med e lek trisk försörjning från elnätet.

1) Säkerhet på arbetsplatsen

a) Håll arbetsplatsen ren. Smut- siga och röriga plat ser under- lättar för olyckor. b) Använd inte elektrisk utrust- ning i miljöer där det nns risk för explosion, i närheten av am farlig vätska, gas eller pul- ver. Elektrisk u trust ning avger gnistor som kan ta eld i pulver eller ångor. c) Håll barn och närvarande på avstånd när man an vänder elektrisk utrustning. Bristande ob ser vation kan göra att man förlorar kontrollen.

2) Elektrisk säkerhet

a) Den elektriska utrustningens kontakt skall ö ve rensstämma med eluttaget. Ändra aldrig på kontakten. Använd aldrig adapter med el-utrustning som är jordade. Ej modierade kontakter som är anpassade till kontakten minskar risken för el- stötar. b) Undvik att kroppen inte kom- mer i kontakt med ytor med krets eller som är jordade så- som rör, kylare, kök, kylskåp. Risk för el-stötar ökar om krop- pen kommer i kontakt med kretsar eller jordade enheter. c) Utsätt inte den elektriska utru- stningen för regn eller våta miljöer. Vatten kan komma in i utrustningen vilket kan öka ri- sken för el-stötar. d) Använd inte kabeln på ett olämpligt sätt. An vänd inte ka- beln till att transportera utrust- ningen, dra i den eller för att dra ur kontakten från uttaget. Håll kabeln långt bort från vär me, olja, vassa kanter eller delar i rörelse. En trasig kabel eller intrasslad ökar risken för el-stötar. e) När man använder elektrisk utrustning utomhus så använd en förlängningssladd anpas- sad för utomhusbruk. Använd- ning av en lämplig förlängn- ingssladd för utomhusbruk minskar riskerna för el-stötar. f) Om det inte går att undvika att använda u trust ningen i fuktig miljö så använd ett elut- tag som skyddas av en die- rentialbrytare (RCD-Residual Current Device). Användning av en RCD minskar risken för el-stötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera det ni håller på med och an- vänd sunt förnuft när ni an- vänder den elektriska utru- stningen. Använd inte den elektriska utrustningen om ni

är trötta eller under beroende av droger, alkohol eller medi- cin. Ett ögonblick av bristande uppmärksamhet vid användn- ing av elektrisk utrustning kan orsaka alvarliga personskador. b) Använd skyddande klädsel. Bär alltid skyddsglasögon. Bruk av en skyddande utru- stning så som dammskydd, halkfria skor, skyddshjälm, el- ler hörselskydd, minskar risken för personskador. c) Undvik start genom olyck- shändelse. Se till att strö- mbrytaren är i positionen “OFF” innan man sätter i kontakten, greppar eller transporterar den elektriska utrustningen. Trans- por tera den elektriska utrust- ningen med ngret på strömb- rytaren eller att ansluta den till uttaget med strömbrytaren i positionen “ON” underlättar olyckor. d) Ta bort alla nyklar och justerin- gsverktyg in nan man aktiverar den elektriska utrustningen. En nyckel eller ett verktyg som kommer i kon takt med en rote- rande del kan orsaka person- skador. e) Tappa inte balansen. Stå alltid i stadig position och i rätt ba- lans. Detta tillåter bättre kon- troll av den elektriska utrustnin- gen i oväntade si tua tioner. f) Klä er på lämpligt sätt. Bär in- gen vid klädsel el ler smycken. Håll håret, kläder och handskar borta från delar i rörelse. Vid klädsel, smy cken eller långt hår kan fastna i delarna i rö- relse.

4) Användning och förv-

aring av den elektriska utrustningen a) Överbelasta inte den elektri- ska utrustningen. Använd den elektriska utrustningen till lämpligt arbete. Avsedd elektrisk utrustning kommer att utföra arbetet bättre och på ett säkrare sätt och på den hasti- ghet som den tillverkats för. b) Använd inte den elektriska utrustningen om strömbrytaren inte är i grad att starta den el- ler stoppa den som den skall. Elektrisk utrustning som inte kan aktiveras med strömb- rytaren är en fara och skall re- pareras. c) Dra ur kontakten från uttaget in- nan man utför något arbete för reglering eller byte av tillbehör eller innan den elektriska utru- stningen repareras. Dessa förebyggande säkerhetsåtgä- rder minskar riskerna för start genom olyckshändelse av den elektriska utrustningen. d) Förvara den elektriska utrust- ningen långt borta från barn när den inte längre används och låt inte personer som inte känner till u trust ningen och som inte läst igenom dessa in struktioner använda denna. Elektrisk utrustning är farlig om den används av oerfarna per- soner. e) Var noggrann med underhåll- sarbetet för den elektriska utrustningen. Kontrollera att de rörliga delarna är linjerade och fria i sin rö relse, att inga delar är trasiga och att det inte nns något annat som kan hindra den elektriska utrustningens funktion. Om den elektriska utrustningen går sönder så skall den re pareras innan den används. Många olyckor orsa- kas av ett för dåligt underhåll- sarbete.

f) Håll alla skarpa delar rena och ordentligt slipade. Ett lämpligt underhållsarbete av skärenheter med bladen or- dentligt slipade gör att man inte så lätt fastnar och den blir lättare att kontrollera. g) Använd den elektriska utrust- ningen och tillhörande tillbehör enligt instruktionerna som me- dföljer och ta i beaktande typen av arbete som skall utföras och arbetsförhållandena. Att an- vända elektrisk utrustning på annat sätt än det som avses kan medföra farliga situationer.

a) Låt endast fackmän reparera den elektriska utrustningen och se till att endast original reservdelar används. Detta gör så att säkerheten av den elektriska utrustningen bi- behålls.

1) Läs bruksanvisningen nog-

grant. Lär dig att känna igen kon- trollkommandona och använd ma - skinen på lämpligt sätt. Lär dig att snabbt stän ga av motorn.

2) Använd maskinen för det den

är avsedd för, dvs. – föryttning och ackumulering, med blåsning, av löv, gräs, olika skräp av begränsad vikt och små storlekar; – uppsugning och uppsamling, av löv, gräs, olika skräp av be- gränsad vikt och små storlekar, förutom vätskor av något slag. Det är absolut förbjudet att an- vända maskinen för att ackumu- lera eller samla upp brandfarliga material eller material som kan explodera, varm glöd eller glöd- ande material utan lågor. All annan användning kan vara farlig och skada maskinen.

3) Tillåt aldrig att maskinen an-

vänds av barn el ler av personer som inte känner till instruktioner na tillräckligt. Lokala bestämmelser kan ange en minimiålder för dess användning.

4) De här maskinerna kan använd-

as av barn från och med 8 år och av personer med fysiska, psyki- ska eller mentala funktionshinder eller med dålig erfarenhet och/ eller kunskap, på villkor att de öv- ervakas av en person eller efter att de underrättats om hur maskinen används under säkra förhållanden och förstått de möjliga farorna. Det är förbjudet för barn att leka med maskinen. Rengöringen och underhållet som ska utföras av an- vändaren kan inte utföras av barn.

5) Använd aldrig maskinen:

– om användaren är trött eller mår dåligt, eller har tagit medicin, droger, alkohol eller andra äm- nen som kan påverka omdömet och uppmärksamheten.

6) Om du vill överlämna eller låna

ut maskinen till andra, se till att användaren läser igenom in struk- tionerna i denna handbok.

7) Kom ihåg att operatören eller

användaren ans varar för oföruts- edda olyckor som kan uppstå på andra personer eller deras egen- dom.

1) Under arbetet så är det nöd-

vändigt att bära lämp lig klädsel som inte hindrar arbetet. Aktivera

inte maskinen barfota eller med öppna sandaler. Undvik att bära kedjor, armband, vida kläder med addrande delar eller med snören eller slipsar. – Bär åtsittande skyddskläder, vi- brationsdämpande handskar, skyddsglasögon, masker, hör- selskydd och skyddsskor med halksäker sula. – Bär inte skor, skjortor, halsband eller tillbehör som hänger eller är stora och kan dras in i ma skinen. – Sätt upp långt hår.

2) Innan användning, så utför en

allmän kontroll av maskinens fun- ktion och då särskilt: – motorns stoppkontakt skall lätt ytta sig från en position till en annan; – handtag och skydd på maskinen skall hållas rena och torra och fast xerade till maskinen; – skydden får aldrig komma till skada; – rotorn får aldrig komma till ska- da; – uppsamlingspåsen får aldrig komma till skada;

3) Kontrollera hela arbetsområdet

noggrant och avlägsna för hand allt som kan brytas ner av ma skinen (vid användning som lövsug) eller täppa till sugröret (vid användning som lövsug) eller or saka fara (ste- nar, grenar, ståltrådar, ben, osv.).

C) UNDER ANVÄNDNINGEN

1) Montera inte apparater eller

tillbehör på ma skinen som inte förutsetts eller godkänts av tillver- karen.

2) Arbeta endast vid dagsljus eller

med en god be lysning.

3) Använd inte maskinen i dåligt

väder, särskilt i fall av blixtnedslag fara.

4) Använd aldrig maskinen:

– utan att alla tillbehör monterats på maskinen för varje förutsedd användning (blåsning eller su- gning); – i närheten av personer, speciellt barn, eller djur; – i stängda omgivningar, med ut- släpp, i explosiv atmosfär eller i närheten av brandfarliga ma- terial eller elektriska apparater.

5) Inta en stilla och stabil ställning:

– så länge det är möjligt så und- vik att arbeta på våt eller halkig mark eller på en farofylld eller brant mark som inte garanterar stabilitet för o pe ratören under arbetet; – spring aldrig utan gå och se upp för alla ojämnheter på marken och om det nns några hinder i vägen. – Beräkna vilka huvudsakliga ri- sker det nns på arbetsplatsen och vidta nödvändiga åtgärder för att garanter högsta säkerhet, speciellt vid sluttningar, ojämn mark, eller halkig eller rörliga marker.

6) Starta motorn med maskinen

blockerad ordentligt: – kontrollera så att övriga per- soner benner sig på minst 15 meters avstånd från maskinens räckvidd.

7) Driv inte maskinen för mycket

och använd in te en liten maskin för hårda arbeten; användning av en anpassad maskin minskar riskerna och för bättrar arbetskvaliteten.

8) Var försiktig att inte våldsamt

stöta till främmande föremål och möjliga projektioner av ma te rial och damm som orsakar av luften. Rikta inte luft strålen mot personer eller djur.

9) För inte in föremål i sugöppn-

ingarna för y hand (vid användning som lövsug) och undvik att suga upp stora föremål som kan skada

Ett regelmässigt underhåll är vä- sent ligt för säkerheten och för att upprätthålla prestationsnivån.

2) Utför inga återgärder på maski-

nen som inte är de som beskrivs i denna handbok, förutom om du är kompetent att utföra detta och har rätt utrustning.

3) Låt motorn kallna innan maski-

4) För att minska risk för brand,

lämna inte behållarna med rest- material inuti lokalen.

5) Bär skyddshandskar för alla

6) För säkerhets skull så använd

aldrig ma ski nen om delar av den är utslitna eller trasiga. Trasiga delar måsta bytas ut, aldrig repa- reras. Använd endast originalre- servdelar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.

7) Innan man ställer undan maski-

nen så se till att man tagit bort nycklar eller verktyg som an vänts för underhållsarbetet.

8) Ställ maskinen utom räckhåll

9) Kontrollera ofta uppsamling-

spåsen för att undvika slitage och minskad kvalitet.

10) Inte någonsin famlade att

kringgå låsfunktionen i den skydd- sanordning.

E) YTTERLIGARE VARNINGAR

1) Innan varje användning, kon-

trollera att det inte nns några tecken på skador på maskinen. Eventuella reparationer ska utföras på en serviceverkstad. Stäng av maskinen och koppla ur kontakten från strömuttaget om maskinen börjar att vibrera onormalt och kontakta en serviceverkstad för kontroller.

2) Delarna som kan slitas ska

10) Under funktionen, håll händ-

erna på avstånd från suggallret och luftmunstycket och täpp inte för luftgångarna.

– när tillbehör monteras och tas bort för blåsning eller sugning; – var gång motorn står obevakad. – vid föryttning mellan arbetspla- tser.

12) Stoppa motorn och koppla ur

strömsladden (se till att alla rörliga delar är stilla): – Vid transport av maskinen; – När du lämnar maskinen obe- vakad – innan du kontrollerar, rengör eller utför arbeten på maskinen; – efter att ha sugit upp ett främm- ande föremål. Kontrollera ev. skador och förbered reparatio- ner om nödvändigt, innan maski- nen används på nytt; – om maskinen börjar att vibrera på ett onormalt sätt; – när maskinen inte skall använd- as.

13) För att undvika risk för brand

så lämna inte maskinen med varm motor bland blad eller torkat gräs eller övrigt brandfarligt material.

14) – Håll elsladden på axeln och

på avstånd från maskinen. – Om sladden skadas under an- vändningen ska den omedelbart kopplas ur från nätet. VIDRÖR

1) Se till att muttrar och skruvar är

åtdragna för att alltid ha en maskin med säkra funktionsförhållanden.

3) Använd aldrig maskinen om el-

sladden eller förlängningssladden är skadade eller slitna.

4) Koppla aldrig en skadad kabel

till strömuttaget och vidrör inte en skadad kabel som är kopplad till ett strömuttag. En skadad eller trasig kabel kan komma i kontakt med spänningssatta delar.

5) Maskinens nätkabel ska bytas

ut om den är skadad med en ori- ginell reservdel, av din återförsä- ljaren eller ett auktoriserat center.

6) Apparaten skall försörjas ge-

nom en dierentialbrytare (RCD - Residual Current Device) med frånslagningsspänning på högst 30 mA.

7) En permanent anslutning av

vilken som helst elektrisk apparat till byggnadens elnät ska göras av en kvalicerad elektriker enli- gt gällande normer. En felaktig anslutning kan orsaka allvarliga kroppsskador, även döden.

8) VARNING: FARA! Fukt och

elektricitet är inte kompatibla: – hanteringen och anslutningen av elsladdar ska utföras på torr plats; – låt aldrig ett eluttag eller kabel komma i kontakt med ett blött område (vattenpöl eller fuktigt gräs); – anslutningarna mellan kablarna och uttaget ska vara vattentäta. Använd förlängningssladdar med vattentäta och godkända uttag, som nns i handeln.

9) Elsladdarna ska vara av en kva-

litet som inte är under H05RN-F eller H05VV-F med ett minimalt tvärsnitt på 1,5 mm2 och en maxi- mal längd på 25 m.

10) Innan maskinen sätts igång,

haka fast sladden först i kabelhåll- aren.

11) Dra aldrig sugröret ovanför

elkabeln. . Använd kabelhållaren enligt anvisningen i den här han- dboken för att undvika att den oavsiktligen lossnar vilket även garanterar att den sätts i riktigt i uttagen utan att du behöver trycka för hårt.

12) Dra aldrig maskinen i elka-

beln eller dra kabeln för att dra ut kontakten. Utsätt inte sladden för värmekällor eller lämna den i kon- takt med olja, lösningsmedel eller vassa delar.

13) Vidrör inte rörliga delar tills

maskinen har kopplats bort från strömförsörjningen och de farliga delarna av möbler har gripits.

1) Var gång som man måste förf-

lytta eller transportera maskinen så måste man: – spegnere il motore; – ta tag i maskinen endast med handtaget och rikta rören så att de inte skapar hinder.

2) När du transporterar maskinen

med ett transportmedel ska röret tas bort och placeras så att de inte medför fara för personer. Blockera den säkert för att undvika tippning.

1) Skaffa bort emballagen och

material enligt gällande lokala förordningar.

2) När maskinen tas ur drift, lämna

inte maskinen i miljön, utan överl- ämna den till en insamlingscentral enligt gällande lokala förordningar. SÄKERHETSFÖRESKRIFTERMaskinen kan användas som lövblås eller lövsug. För var och en av dessa användningar, placera tillbehören riktigt, inklusive de som erhålls. VARNING! Uppackningen och slutfö- randet av monteringen skall utföras på en plan och stabil yta, med utrymme som är till- räckligt för att ytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaandet av emballagen skall göras enligt gällande lokala bestämmelser.

1. ANVÄNDA SOM LÖVBLÅS (Fig. 1)

– Installera skyddsgallret (1) på motorenheten (2) och placera det enligt anvisningen. Vrid det moturs mot fästskruven och skruva tills syste- met skruvats fast riktig och säkerhetsbrytaren

VARNING! Försäkra er om att maski- nen inte är ansluten till eluttaget. Innan man påbörjar arbetet så måste man: – kontrollera att spänning och frekvens för elnätet motsvarar vad som står indikerat på ”Märkplå- ten” (se kap. 1 - 2.7). – kontrollera att brytarens spak rör sig fritt, utan att du behöver tvinga den, och att den automatiskt och snabbt går tillbaka till friläget; – kontrollera att luftpassagerna för avkylning inte är tilltäppta; – kontrollera att el-sladden och skarvsladden inte är trasiga; – kontrollera att maskinens handtag och skydd är rena och torra, och rätt monterade och ordentligt fastsatta till maskinen; – kontrollera att maskinen inte har några tecken på att den håller på att slitas ut eller har gått sönder på grund av slag eller andra orsaker som gör det nödvändigt att reparera den. – vid en användning som lövsug, kontrollera att uppsamlingspåsen är hel, riktigt tillsluten och att dragkedjan fungerar riktigt; – intstallera tillbehören beroende på typen av ar- bete (blåsning eller sugning) och kontrollera att de sitter riktigt;

2. ELEKTRISK ANSLUTNING

FARA! Fukt och elektricitet hör inte ihop. – Arbete och anslutning av elkablar skall ut- föras då det är torrt. – Sätt aldrig en kontakt eller en sladd mot ett blött område (pölar eller fuktig mark). – Strömförsörjningen skall ske med en dif- ferentialbrytare (RCD - Residual Current Device) med bortkoppling av strömmen vid högst 30 mA. Skarvsladdarna skall minst vara av kvalitetsstypen H07RN-F eller H07VV-F med en minimum area på 1,5 mm

och max 30 m lång. För att undvika överhettning så får inte skarvslad- den vara ihoprullad under arbetet. FARA! Permanenta anslutningar av alla slags elektriska apparater till byggna- dens elnät skall utföras av en kvalicerad elektriker och i enlighet med gällande normer. En felaktig anslutning kan orsaka alvarliga personliga skador, t.o.m. döda. utlösts.. – Anpassa blåsröret (5) till öppningen på dri- venheten och tryck den i botten så att den fästs riktigt. ANMÄRKNING Monteringen är korrekt när den platta delen på blåsmunstycket är vänd mot marken.

• För att ta bort blåsröret (5) tryck på fjädern (6) som sitter på den bakre delen.

2. ANVÄNDA SOM SUG (Fig. 2)

• Ta bort skyddsgallret (om det installerats) ge- nom att utföra åtgärderna i omvänd ordning. Utför därefter följande: – Anpassa utrymmet för det första sugröret (1) med den utskjutande delen (2) på det andra röret och tryck i botten så att de två rören förs samman stadigt. – Installera den övre delen (med handtag) av det första röret (1) till motorenheten (3) och placera det enligt anvisningen. Vrid det medurs mot fästskruven och skruva tills systemet skruvats fast riktigt – Anpassa påsens anslutningsrör (6) till öppn- ingen på drivenheten och tryck den i botten så att den fästs riktigt. – Fäst spännet (/) för påsen till motsvarande fäste (8) på det andra röret.

• För att ta bort påsen, tryck på fjädern (9) som sitter på den bakre delen på anslutningsröret och lossa spännet (7). FÖRBEREDELSE AV MASKINEN / FÖRBEREDELSE AV ARBETET 11

12 START - ANVÄNDNING - STOPP AV MOTORN / ANVÄNDNING AV MASKINEN ANVÄNDNING AV MOTORN (Fig. 3) Rotationshastigheten på rotorn ska motsvara typen av arbete och regleras med en vridknapp (6) som sitter på handtaget. STOPP AV MOTORN (Fig. 3) För att stoppa motorn: – Släpp brytaren (5 - OFF). – Koppla FÖRST bort skarvsladden (3) från el- uttaget (4) och SEDAN maskinens el-sladd (2) från skarvsladden (3). START AV MOTOR (Fig. 2) (Fig. 3) Innan man startar motorn: – Fäst skarvsladden (1) till kabelklämman vid det bakre handtaget. – FÖRST så skall man ansluta el-sladden (2) till skarvsladden (3) och SEDAN till eluttaget (4). – Se till att det nns tillräckligt med plats runt maskinen. För att starta motorn:

För respekt av andra och för miljön så: – Undvik att störa. – Följ noggrant lokala bestämmelser för bort- förskaande av material som nns kvar ef- ter arbetet. – Följ lokala bestämmelser noggrant för bort- förskaande av olja, bensin, trasiga de lar och andra enheter som kan förstöra miljön. VARNING! Om man utsätts en längre tid för vibrationer så kan man få neurovasku- lära skador och störning (kända även som Raynaud fenomen eller vita ngrar) speciellt för de som lider av cirkulationsstörningar. Symptomerna kan gälla händer, handleder och ngrar och symtomen kan vara att man förlorar känseln, avtrubbning, att det kliar, smärta, hudförändringar eller strukturella än- drin gar på huden. Dessa eekter kan öka vid lå ga miljötemperaturer och /eller av ett för hårt grepp om handtaget. Om någon av des sa symptomer skulle uppstå så måsta man minska på användningstiden och rådfråga en lä kare. FARA! Denna maskins motor ger upphov till ett elektromagnetiskt fält av måttlig kraft som är av sådan typ att man inte kan utesluta möjligheten av störningar hos aktiva eller passiva medicinska utrustningar som har implanterats hos operatören. Detta kan me- dföra allvarliga risker för operatörens hälsa. Vi rekommenderar därför att bärare av lik- nande medicinsk utrustning rådfrågar sin läkare eller utrustningens tillverkare innan de använder maskinen. VARNING! För er egen och andras säkerhet:

1) Använd aldrig maskinen utan att först ha

läst igenom instruktionerna. Lär dig att känna igen kontrollkommandona och an- vänd maskinen på lämpligt sätt. Lär Er att snabbt stoppa motorn.

2) Kvarstående risker även om alla säkerhets-

föreskrifter respekteras kan det uppstå vissa kvarstående risker som inte kan uteslutas. På grund av maskinens typ och konstruktion är de möjliga förväntade fa- rorna de följande: – Utslungande material som kan leda till ögonskador. – Hörselskador om inga hörselskydd an- vänds.

3) Glöm inte, att operatören eller användaren

är ansvarig för eventuella olycksfall och o fö rutsedda händelser gentemot andra per soner och deras egendom.

VARNING! Under arbetet ska maski- nen alltid hållas stadigt med två händer med vänster hand om det övre handtaget och höger hand om handtaget som integrerats i sugröret så att uppsamlingspåsen benner sig på höger sida om operatören. Använd axelrem. Vid användning som lövsug skall motorn använ- das på mellanhög/hög hastighet. Utför sugningen genom att hålla det avrundande röret några centimeter från marken. Uppsamlingspåsen fungerar även som lter, som kan jämföras med en vanlig dammsugare. Av det ta skäl, se till att: – den alltid kan blåsas upp och inte snos in av hållremmen; – den aldrig fylls på helt; – uppsamlade föremål som kan medföra skada omedelbart tas bort. För att tömma uppsamlingspåsen: – stäng av motorn; – lossa påsen från röret och drivenheten; – dra upp dragkedjan (1) och töm påsen. VIKTIGT Vid användning som lövsug, samla inte in blött gräs eller löv för att undvi ka att de täpper till rotorn och kåpan. VIKTIGT En för full påse minskar ma skinen prestanda och kan överhetta motorn.

3. NÄR ARBETET AVSLUTATS

När arbetet avslutats: – Så stoppa motorn enligt tidigare indikationer (Kap. 6). – Töm uppsamlingspåsen om den används som lövsug.

4) Bär lämplig klädsel under arbetet. Er återf-

örsäljare kan ge er information gällande mest lämplig säkerhetsutrustning för att förebygga olyckor och för att garantera sä- kerheten under arbetet.

5) Arbeta endast vid dagsljus eller med en

6) Se till att sugröret inte suger upp elkabeln..

Använd kabelklämman så att inte skarv- sladden kopplas bort av en olyckshändelse och se till att skarvsladden sitter ordentligt i uttaget. Rör aldrig vid en el-sladd under spänning om den inte är isolerad på ett riktigt sätt. Om skarvsladden går sönder under användningen så rör inte vid den och koppla omedelbart bort skarv sladden från elnätet.

7) Stoppa motorn och koppla bort maskinen

från elnätet: – var gång maskinen står obevakad; – innan du kontrollerar, rengör eller utför arbeten på maskinen; – om maskinen börjar att vibrera på ett onormalt sätt: i så fall så försök att för- stå orsaken till vibrationerna och utför de nödvändiga kontrollerna hos ett spe- cialiserat center; – när maskinen inte skall användas.

• Haka fast bältets karbinhake (1) till drivenheten och reglera längden (Fig. 4).

1. ANVÄNDNING SOM LÖVBLÅS (Fig. 5)

VARNING! Under arbetet skall ma- skinen alltid hållas fast med höger hand på det övre handtaget. Använd axelrem. Det är alltid lämpligt att ställa in motorns hastighet i förhållande till typen av material som skall tas bort. – använd motorn på lågvarv för lätta material och små buskar på gräsmattan; – använd motorn på medelhögt varv för att ytta gräs och lätta löv på asfalt eller fast mark; – använd motorn på högvarv för tunga material, som snö eller större smuts. VARNING! Var alltid mycket upp- märksam för att undvika att materialet som tas bort eller dammet som lyfts kan orsaka ska dor på personer eller djur och materialskador. Uppskatta alltid vindens riktning och ar beta aldrig i motvind.VARNING! För er egen och andras sä kerhet: – Efter all användning så koppla bort maski- nen från elnätet och kontrollera eventuella skador. – Ett korrekt underhåll är fundamentalt för att kunna bibehålla maskinens eektivitet och säkerhet under användningen. – Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin med säkra funk- tionsförhållanden. – Använd aldrig maskinen med utslitna eller ska dade delar. Trasiga delar måsta bytas ut, aldrig repareras. – Använd endast originalreservdelar. Delar av annan kvalitet kan skada maskinen och på verka säkerheten. VARNING! Vid underhållsarbete skall maskinen kopplas bort från elnätet.

1. AVKYLNING AV MOTORN

För att undvika överhettning och skador på motorn så skall kylsystemet för luftintag alltid hållas rent och fritt från sågspån och skräp.

VARNING! Kontrollera regelbundet el-sladdarnas skick och byt ut dem om der är utslitna eller om dess isolering verkar trasig. Om maskinens elkabel går sönder så skall bytet utföras av fackmän och endast med en original reservdel.

3. EXTRAORDINÄRA INGREPP

De underhållsingrepp som inte innesluts i denna bruksanvisning får endast utföras av er återför- säljare. Ingrepp som utförs vid en olämplig struktur eller av ej kvalicerade personer medför att all slags garanti upphör att gälla.

Då ett arbetspass avslutats så gör noggrant rent maskinen från damm, reparera eller byt ut defekta delar. Maskinen skall förvaras på en torr plats och skyd- das från olika väderleksförhållanden och hållas på avstånd från barn. 14 UNDERHÅLL OCH FÖRVARING / FELSÖKNING

1) Motorn startar inte

oregelbundet eller så har den ingen eekt – Strömavbrott – Suggallret saknas eller har monterats fel – Sugröret saknas eller har monterats fel – Uppsamlingspåsen är full eller tilltäppt – Kontrollera elanslutningarna – Montera och fäst suggallret riktigt (kap. 4.1) – Montera och fäst sugröret riktigt (kap. 4.2) – Töm påsen (se kap. 7)

hortumu (ön kabza ile)

Översättning av bruksanvisning i original)

EG-försäkran om överensstämmelse (Maskindirektiv 2006/42//EG, bilaga II, de la) 1. Företaget 2. Försäkrar på eget ansvar att maskinen : Bärbar Lövblås–Lövsug för trädgårdsbruk / blåsning / utsugning a) Typ / Basmodell b) Månad / Tillverkningsår c) Serienummer d) Motor: elektrisk 3. Överensstämmer med föreskrifterna i direktivet e) Intygsorgan_ Anmält organ f) EG typgodkännande 4. Referens till harmoniserade standarder g) Uppmätt ljudeffektnivå h) Garanterad ljudeffektnivå l) Luftflöde m) Auktoriserad person för upprättandet av den tekniska dokumentationen: n) Ort och datum

Översättning av bruksanvisning i original)

EG-försäkran om överensstämmelse (Maskindirektiv 2006/42//EG, bilaga II, de la)

2. Försäkrar på eget ansvar att maskinen :

Bärbar Lövblås–Lövsug för trädgårdsbruk / blåsning / utsugning a) Typ / Basmodell b) Månad / Tillverkningsår c) Serienummer d) Motor: elektrisk

3. Överensstämmer med föreskrifterna i

direktivet e) Intygsorgan_ Anmält organ f) EG typgodkännande

4. Referens till harmoniserade standarder

g) Uppmätt ljudeffektnivå h) Garanterad ljudeffektnivå l) Luftflöde m) Auktoriserad person för upprättandet av den tekniska dokumentationen: n) Ort och datum
