BRUKSANVISNING Pro 21 S Klippo

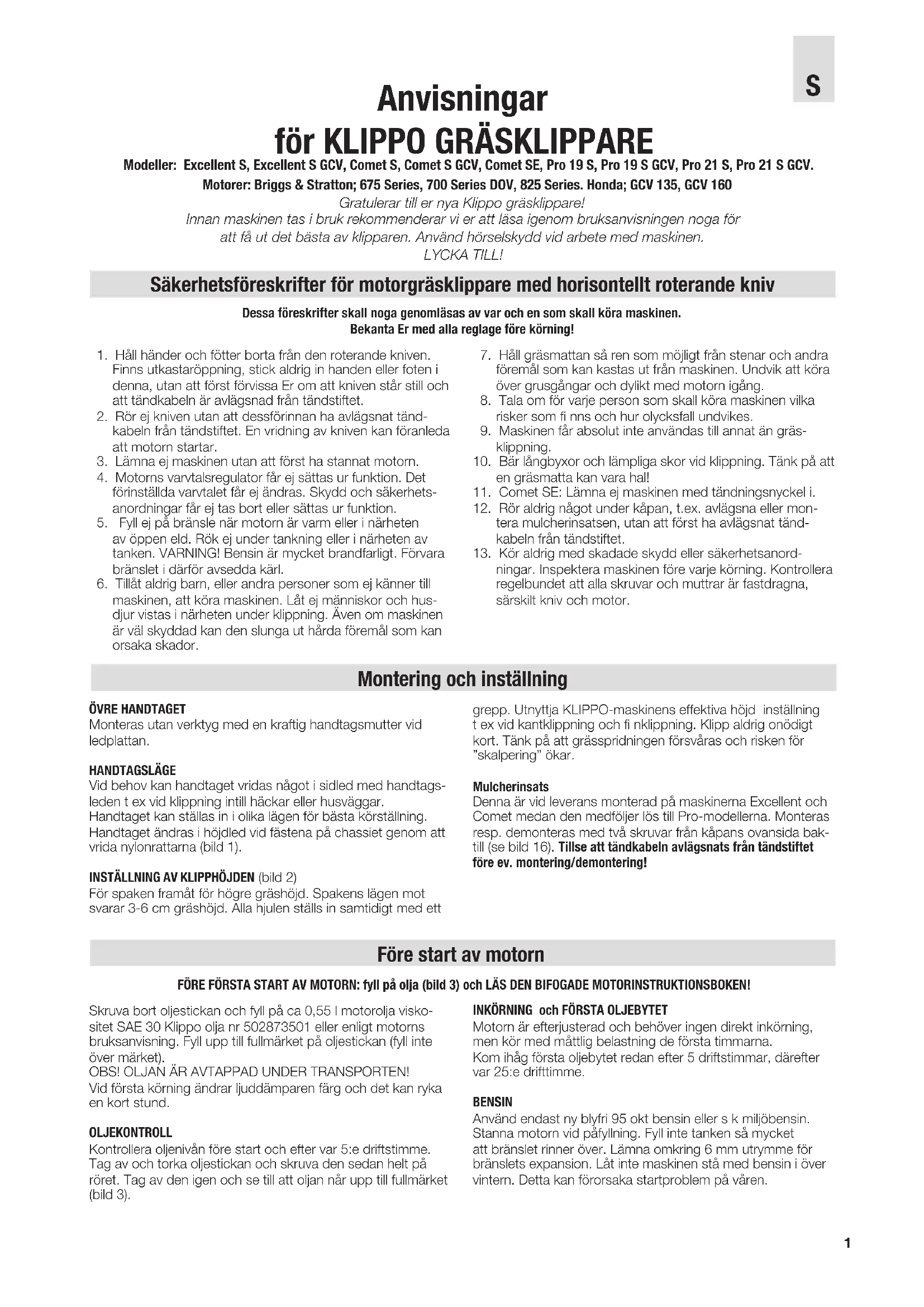

Anvisningar för KLIPPO GRÄSKLIPPARE Modeller: Excellent S, Excellent S GCV, Comet S, Comet S GCV, Comet SE, Pro 19 S, Pro 19 S GCV, Pro 21 S, Pro 21 S GCV. Motorer: Briggs & Stratton; 675 Series, 700 Series DOV, 825 Series. Honda; GCV 135, GCV 160 Gratulerar till er nya Klippo gräsklippare! Innan maskinen tas i bruk rekommenderar vi er att läsa igenom bruksanvisningen noga för att få ut det bästa av klipparen. Använd hörselskydd vid arbete med maskinen. LYCKA TILL!

1. Håll händer och fötter borta från den roterande kniven.

Finns utkastaröppning, stick aldrig in handen eller foten i denna, utan att först förvissa Er om att kniven står still och att tändkabeln är avlägsnad från tändstiftet.

2. Rör ej kniven utan att dessförinnan ha avlägsnat tänd-

kabeln från tändstiftet. En vridning av kniven kan föranleda att motorn startar.

3. Lämna ej maskinen utan att först ha stannat motorn.

4. Motorns varvtalsregulator får ej sättas ur funktion. Det

förinställda varvtalet får ej ändras. Skydd och säkerhets- anordningar får ej tas bort eller sättas ur funktion.

5. Fyll ej på bränsle när motorn är varm eller i närheten

av öppen eld. Rök ej under tankning eller i närheten av tanken. VARNING! Bensin är mycket brandfarligt. Förvara bränslet i därför avsedda kärl.

6. Tillåt aldrig barn, eller andra personer som ej känner till

maskinen, att köra maskinen. Låt ej människor och hus- djur vistas i närheten under klippning. Även om maskinen är väl skyddad kan den slunga ut hårda föremål som kan orsaka skador.

7. Håll gräsmattan så ren som möjligt från stenar och andra

föremål som kan kastas ut från maskinen. Undvik att köra över grusgångar och dylikt med motorn igång.

8. Tala om för varje person som skall köra maskinen vilka

risker som fi nns och hur olycksfall undvikes.

9. Maskinen får absolut inte användas till annat än gräs-

10. Bär långbyxor och lämpliga skor vid klippning. Tänk på att

en gräsmatta kan vara hal!

11. Comet SE: Lämna ej maskinen med tändningsnyckel i.

12. Rör aldrig något under kåpan, t.ex. avlägsna eller mon-

tera mulcherinsatsen, utan att först ha avlägsnat tänd- kabeln från tändstiftet.

13. Kör aldrig med skadade skydd eller säkerhetsanord-

ningar. Inspektera maskinen före varje körning. Kontrollera regelbundet att alla skruvar och muttrar är fastdragna, särskilt kniv och motor. Skruva bort oljestickan och fyll på ca 0,55 l motorolja visko- sitet SAE 30 Klippo olja nr 502873501 eller enligt motorns bruksanvisning. Fyll upp till fullmärket på oljestickan (fyll inte över märket). OBS! OLJAN ÄR AVTAPPAD UNDER TRANSPORTEN! Vid första körning ändrar ljuddämparen färg och det kan ryka en kort stund. OLJEKONTROLL Kontrollera oljenivån före start och efter var 5:e driftstimme. Tag av och torka oljestickan och skruva den sedan helt på röret. Tag av den igen och se till att oljan når upp till fullmärket (bild 3). INKÖRNING och FÖRSTA OLJEBYTET Motorn är efterjusterad och behöver ingen direkt inkörning, men kör med måttlig belastning de första timmarna. Kom ihåg första oljebytet redan efter 5 driftstimmar, därefter var 25:e drifttimme. BENSIN Använd endast ny blyfri 95 okt bensin eller s k miljöbensin. Stanna motorn vid påfyllning. Fyll inte tanken så mycket att bränslet rinner över. Lämna omkring 6 mm utrymme för bränslets expansion. Låt inte maskinen stå med bensin i över vintern. Detta kan förorsaka startproblem på våren. Dessa föreskrifter skall noga genomläsas av var och en som skall köra maskinen. Bekanta Er med alla reglage före körning! FÖRE FÖRSTA START AV MOTORN: fyll på olja (bild 3) och LÄS DEN BIFOGADE MOTORINSTRUKTIONSBOKEN! ÖVRE HANDTAGET Monteras utan verktyg med en kraftig handtagsmutter vid ledplattan. HANDTAGSLÄGE Vid behov kan handtaget vridas något i sidled med handtags- leden t ex vid klippning intill häckar eller husväggar. Handtaget kan ställas in i olika lägen för bästa körställning. Handtaget ändras i höjdled vid fästena på chassiet genom att vrida nylonrattarna (bild 1). INSTÄLLNING AV KLIPPHÖJDEN (bild 2) För spaken framåt för högre gräshöjd. Spakens lägen mot svarar 3-6 cm gräshöjd. Alla hjulen ställs in samtidigt med ett grepp. Utnyttja KLIPPO-maskinens effektiva höjd inställning t ex vid kantklippning och fi nklippning. Klipp aldrig onödigt kort. Tänk på att grässpridningen försvåras och risken för ”skalpering” ökar. Mulcherinsats Denna är vid leverans monterad på maskinerna Excellent och Comet medan den medföljer lös till Pro-modellerna. Monteras resp. demonteras med två skruvar från kåpans ovansida bak- till (se bild 16). Tillse att tändkabeln avlägsnats från tändstiftet före ev. montering/demontering! Före start av motorn Montering och inställning Säkerhetsföreskrifter för motorgräsklippare med horisontellt roterande kniv

Start av motorn Städa gräsmattan före klippning. Hårda föremål som ligger i gräset är farliga att träffa med kniven och sliter onödigt på kniven. En motorgräsklippare får inte köras emot fasta föremål, kontrollera och märk ut dolda rör m m. För maskinen lugnt och metodiskt t ex ständigt runt, men alltid på sådant sätt att ni jämnar ut ev. ränder. Klipp gärna i olika riktningar varje gång. KLIPPRÅD Experterna är överens om att det är bäst om man endast klip- per bort en tredjedel av gräsets längd per gång, då stimuleras tillväxten och hela gräsmattan blir tåligare och grönare. Tillse att knivarna är i gott skick. Om knivarna är slöa blir snittet ojämnt och gräset blir gult i snittytan. Klipp ofta. En prydnads- matta måste ofta klippas två gånger i veckan. Klipp aldrig när gräset är vått av regn eller dagg, då försvåras spridningen. UNDERHÅLL Tag av tändkabeln först, innan något underhållsarbete påbörjas! Vid rensning undertill, knivbyte mm ska man ställa klipparen med tändstiftet uppåt. Bränsletanken bör inte vara mer än halvt fylld, i annat fall kan bränsle läcka genom tankventilatio- nen. Säkra klipparen i detta läge innan rensning eller knivbyte påbörjas. Förfar man på detta sätt är man säker på att det inte sker något bensin- eller oljespill, inte heller att olja kommer på tändstift, i luftfi ltret eller något annat ställe där oljan orsakar driftsstörningar eller startproblem. FRAMHJULSDRIVNINGENS FöRDELAR Hela maskinen manövreras lättare, man kan vända, backa, klippa tätt intill träd o dyl. Pressa bara ner handtaget och låt drivhjulet snurra i luften. Man kan även klippa med frånkopp- lad framdrivning. Knivbyte En kraftig brickfjäder pressar knivtallriken/kniven mot en frik- tionsbricka. Vid losstagning av knivbulten rekommenderar vi en 14 mm ring eller hylsnyckel. Knacka på nyckeln vid behov. Bulten är vanligt gängad (höger). Vid montering spänn bulten hårt, knacka försiktigt på nyckeln med en hammare. Kniven fungerar också som svänghjul. Om den slirar kan motorn gå ojämnt eller vara svårstartad t ex baktända. OBS! För att undvika vibrationer, montera kniven med märket på knivfästet mot sidan på kniven. Se bild 7 (mulcher), bild 8 (Cross-Cut). VIBRATIONER Kör aldrig med onormalt vibrerande maskin. Om kniven skadas, byt kniv! LUFTRENARSERVICE 675 Series- och 825 Series-motorer (bild 9 och 10) Rengör elementet var tredje månad eller var 25:e arbets- timme,. OBS! Rengör elementet oftare under dammiga förhållanden.

1. Lossa skruven och fäll undan locket så som bilden visar.

2. Tag försiktigt bort elementet.

3. Rengör elementet genom att knacka det försiktigt mot en

plan yta. Om det är mycket smutsigt måste det bytas ut. OLJA ALDRIG ELEMENTET, ANVÄND ALDRIG TRYCK- LUFT FÖR RENGÖRING ELLER TORKNING AV ELEMEN- TET.

4. Sätt tillbaka elementet, stäng locket och drag åt skruven

ordentligt. Underhåll Allmänt 825 Series-motor

1. Vid start av kall motor: ställ gasreglaget på fullgas (hare).

Tryck in Primegummiblåsan (bild 4) ordentligt 3 ggr. Den är placerad framtill på motorn. Vid kall väderlek kan procedu- ren behöva att upprepas, dock ej så mycket att motorn blir sur. Om motorn blivit sur så försök starta med gasreglaget i tomgångsläge (sköldpadda). Startar motorn ändå inte, tag av tändstiftet och torka rent det från bensin och ev. smuts. Vid start av varm motor behövs vanligtvis ingen fl ödning med Prime-blåsan.

2. Säkerhetsbygeln (bild 5b) måste vara helt indragen vid start

3. Drag med ett kraftig drag i startsnöret.

675 Series och 700 Series DOV-motor

1. Säkerhetsbygeln (bild 5b) måste vara helt indragen vid start

2. Drag i startsnöret.

MODELLER MED HONDA-MOTOR:

1. Vid start av kall motor ställ gasreglaget i chokeläge, skjutet

framåt så långt det går, samt öppna bensinkranen (bakom luftfi ltret på motorns vänstra sida). Om motorn blivit sur så försök starta med gasreglaget i tomgångsläge (sköldpad- da). Startar motorn ändå inte, tag av tändstiftet och torka rent det från bensin och ev. smuts. Vid start av varm motor behövs vanligtvis ingen choke.

2. Säkerhetsbygeln (bild 5b) måste vara helt indragen vid start

3. Drag med ett kraftig drag i startsnöret.

COMET SE Vid första start kan batteriet vara otillräckligt uppladdat. I så- dana fall starta med startsnöret på motorn, och ladda sedan batteriet med den medföljande batteriladdaren. Se ”underhåll, laddning av batteriet”. EL-START (Före 1:a start anslut batterikabeln.) Följ startanvisningarna enligt punkt 1 och 2 ovan och vrid sedan startnyckeln medurs (bild 6). Håll nyckeln i detta läge tills motorn startat. Släpp nyckeln när motorn startat. STOPP Stoppas genom att släppa säkerhetsbygeln (bild 5b). Vill man endast stoppa drivningen släpper man säkerhetsbygeln en- dast en liten bit. Vid inkoppling av drivningen föres drivnings- reglaget framåt (bild 5c).3 700 Seies DOV (bild 11)

1. Lossa skruven på ovansidan och lyft locket.

2. Lyft upp elementet försiktigt.

3. Sätt tillbaka elementet, sätt på locket och skruva fast

skruvarna ordentligt. Honda GCV-motorer (bild 12) Rengör elementet var tredje månad eller var 25:e arbets- timme. OBS! Rengör elementet oftare under dammiga förhål- landen.

1. Lossa snäppfästena och fäll undan locket.

2. Tag försiktigt bort elementet.

3. Rengör elementet genom att knacka det försiktigt mot en

plan yta. Om det är mycket smutsigt måste det bytas ut. OLJA ALDRIG ELEMENTET, ANVÄND ALDRIG TRYCK- LUFT FÖR RENGÖRING ELLER TORKNING AV ELEMEN- TET.

4. Sätt tillbaka elementet, stäng locket och tryck in snäppfäs-

tet ordentligt. OLJEBYTE Skruva av oljestickan. Sätt ett kärl som rymmer min. 1 l vid sidan av klipparen och tippa klipparen försiktigt åt vänster (Briggs & Stratton-motorer) alternativ åt höger (Honda-moto- rer) så att oljan rinner ner i kärlet när klipparen ligger på sidan. Detta utföres lämpligen efter avslutad klippning, så att oljan är varm och lättfl ytande. När oljan runnit färdigt, res försiktigt upp den, fyll på ny olja (0,6 l SAE 30) och skruva på oljestickan igen. Spilloljan hälles försiktigt över i ett förslutbart kärl (t.ex. förpackningen för den nya oljan när denna hällts i motorn) och lämnas för återvinning vid närmaste miljöstation. BYTE OCH JUSTERING AV KILREM (bild 13)

1. Tag av locken från växellådan (4 st skruvar). Rengör från

eventuellt smuts i växelhuset.

2. Tag bort navkapseln på framhjulet vid växellådan, bänd

försiktigt med en skruvmejsel. Skruva bort låsskruven, tag av hjulet.

3. Lyft av remmen från remskivan 503329501. Innan den nya

remmen läggs på kontrollera att den inre skivan löper lätt på axeln, om inte, spraya lite rostlösningsolja mellan och bakom skivorna och sätt lite fett på axeln. Lägg på den nya remmen och se till att den kommer rätt vid kullagret före remjustering, 503319001.

4. Justering: Remmen kan eventuellt justeras genom att fl ytta

kullagret 503319001 uppåt eller nedåt. När maskinen har använts några timmar har kilremmen sträckts, där för behö- ver kilremmen justeras på nytt.

5. Skruva fast locken på växellådan och provkör maskinen.

BYTE OCH JUSTERING AV MELLANREM

För byte och justering av remmen som löper mellan motorax- eln och snäckväxellådan följ steg för steg instruktionen nedan.

1. Tag av kniven. (Endast vid byte av rem).

2. Vid byte: skruva av de fyra justerskruvarna på snäck-växel-

konsolen. Vid justering: lossa de fyra justerskruvarna något (bild 14).

3. Tag av den gamla remmen och sätt på den nya, och spänn

an de fyra justerskruvarna något (Endast vid byte av rem).

4. Justera remmen genom att skjuta snäckväxeln fram eller

tillbaka. Remmen skall kunna svikta ca 10 mm på mitten av remmen (kontrolleras under maskinen), vilket motsvarar en dragkraft på ca 3 kg. Använd gärna en fi skevåg för kontroll.

5. Spänn justerskruvarna ordentligt.

6. Tänk på att kontrollera drivningsfunktionen då justeringen

av snäckväxeln påverkar remspänningen i växellådan (väx- ellådan vinklar mer eller mindre).

7. Kontrollera en extra gång att skruvarna är riktigt spända.

BATTERIET (Comet SE) är ett helkapslat 12-volt blybatteri som normalt ej fordrar underhåll och som laddas under körning. Om upprepade startförsök görs utan att motorn startar kan batteriet urladdas och man får starta manuellt med startsnö- ret. Ett helt urladdat batteri kan återladdas med den batteri- laddare som medföljer maskinen. OBS! Batteriet kan behöva laddas någon gång under klippsä- songen och absolut före vinterförvaringen.

1. Tag isär kontakten på kabeln vid batteriet (bild 13).

2. Koppla batterikabeln till laddaren som anslutes till ett vägg-

uttag 220 V 50 Hz (bild 15).

3. Efter laddning, som vid helt urladdat batteri kan ta upp till

24 timmar, koppla bort laddaren och anslut batteriet till motorkabeln igen. OBS! Ladda inte vid temperaturer under + 5 C. OBS! Ett förbrukat blybatteri får ej kastas med hushållssopor, skall lämnas till er närmaste serviceverkstad eller miljöstation. FELSÖKNING Om motorn inte startar kontrollera då följande:

1. Finns färsk bensin i tanken och är eventuellt bensintank

öppen (Honda-motorer).

2. Kontrollera att motorbromswiren är rätt justerad.

3. Kontrollera så att inte tändstiftet är igensotat och att elek-

trodavståndet är rätt, skall vara 0,7 - 0,8

4. Sitter kniven fast?

5. Är luftfi ltret igensatt? Rengör eller byt luftfi lter! Om inte

motorn startar efter dessa åtgärder, kontakta närmaste serviceverkstad.

6. Blir klippresultatet dåligt och grässtråna fransiga i snitt-

ytan? Byt kniv! RENGÖRING Placera maskinen med tändstiftet uppåt. Kör först slut på bensinen annars läcker den ut genom luftningshålet i tan- klocket. Tänk på miljön och brandfaran! OBS! Spola aldrig maskinen med högtryck och spola aldrig vatten direkt på motorn. VINTERFÖRVARING Kör slut på bensinen och byt olja. Häll sedan en sked olja i tändstiftshålet och drag runt motorn så oljan fördelas. Rengör luftfi ltret och växelhuset, förvara maskinen torrt inom- hus. Ladda upp batteriet med uppladdningsaggregatet. TILLÄGG TILL INSTRUKTIONSBOK KLIPPO Pro 19 S, Pro 19 S GCV, Pro 21 S och Pro 21 S CGV Denna maskin är avsedd för yrkesmässigt bruk och följaktli- gen byggd för att användas hela säsongen, varje dag år efter år. Jämfört med enklare Klippo-modeller har den därför vissa skillnader; Kraftigare motor, avvibrerat handtag, utsatta delar galvaniserade, sidoskydd samt vissa komponenter förstärkta och i kraftigare material. ÅTERVINNING Denna gräsklippare har förutsättningar att hålla i många år. Detta gör att den belastar vår miljö mindre. Var noga med att sköta service och underhåll så minimeras de skadliga utsläp- pen från motorn och den håller längre. Byt därför regelbundet olja, luftfi lter och tändstift enligt de föreskrivna serviceinterval- len. När maskinen är utsliten skall den lämnas till återförsäljaren (som lämnar den till återvinning) eller direkt till Klippo AB. Vi monterar då sönder maskinen och delar upp den i olika ma- terial som vi sedan lämnar för återvinning. Det mesta i denna gräsklippare går nämligen att återvinna. Den är dessutom till stor del byggd av återvunnet material.4 (Gäller endast Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar härmed att motorgräsklipparna Klippo Excellent S, Excellent S GCV, Comet S, Comet S GCV, Comet SE, Pro 19 S Pro 19 S GCV, Pro 21 S, Pro 21 S GCV från och med serie- nummer 08XXXXXXX och framåt motsvarar föreskrifterna i RÅDETS DIREKTIV: - av den 22 juni 1998 ”angående maskiner” 98/37/EG. - av den 15 december 2004 ”angående elektromagnetisk kompatibilitet” 2004/108/EG. - av den 8 maj 2000 ”angående emission av buller till omgivningen” 2000/14/EG. Anmält organ 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfärdat rapporter om bedömning av överensstämmelse enligt bilaga VI till RÅDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen 2000/14/EG. Certifi katen har nummer: Excellent S 17/901/017 Excellent S GCV 17/901/022 Comet S 17/901/021 Comet S GCV 17/901/023 Comet SE 17/901/004 Pro 19 S 17/901/018 Pro 19 S GCV 17/901/012 Pro 21 S 17/901/014 Pro 21 S GCV 17/901/019 Huskvarna 3 oktober, 2008

Bengt Ahlund, Utvecklingschef EG-försäkran om överensstämmelse

SPECIFIK BRÄNSLEFÖRBRUKNING VID 50% BELASTNING

Honda GCV 135: 455 g/kWh (medelhög enligt kriteriedokumentet för Svanenmärkning ver 4.1) Honda GCV 160: 462 g/kWh (medelhög enligt kriteriedokumentet för Svanenmärkning ver 4.1) Briggs & Stratton 700 Series DOV: 467 g/kWh (medelhög enligt kriteriedokumentet för Svanenmärkning ver 4.1) Bränslesystemet har ett skydd mot avdunstningsförluster genom att i bränsletankens lock fi nns en klockformad skärm och ett gummimembran. Avluftning sker via gängspiralen. Det är därför viktigt att om bränslelocket går sönder ersätts det med ett origi- nal reservdelslock för denna motor. Använd bensindunk utrustad för att förhindra spill. Husqvarna AB förbehåller sig rätten till tekniska förändringar utan föregående meddelande. Modell Art.nr. Motor Motor volym/cc Uppmätt ljudeffektnivå, dB(A) Garanterad ljud- effektnivå, dB(A) Operatörs- buller, dB(A) Knivtyp Klippbredd,

220 V, 50 Hz (bilde 15).

Comet S 53 30-60 Mulcher Cross cut B&S 700 Series DOV 160 Champion RC12YC HD SAE 30 34 91 6,5 Comet S GCV 53 30-60 Mulcher Cross cut Honda GCV 160 160 NGK BPR 6 ES HD SAE 30 33 91 6,0 Comet SE 53 30-60 Mulcher Cross cut B&S 700 Series DOV 160 Champion RC12YC HD SAE 30 37 91 6,5 Pro 19 S 48 30-60 Mulcher B&S 700 Series DOV 160 Champion RC12YC HD SAE 30 34 91 2,6 Pro 19 S GCV 48 30-60 Mulcher Honda GCV 135 135 NGK BPR 6 ES HD SAE 30 34 89 3,7 Pro 21 S 53 30-60 Mulcher B&S 825 Series 190 Champion RC12YC HD SAE 30 38 94 3,0 Pro 21 S GCV 53 30-60 Mulcher Honda GCV 160 160 NGK BPR 6 ES HD SAE 30 36 92 2,444 Svenska - SAKERHETSINSTRUKTIONER - VARNING! Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen. Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke aukto- riserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för användaren eller andra. En gräsklippare kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. Undvik all användning du anser dig otillräckligt kvalifi cerad för. Vid all användning av maskinen skall personligt skydd användas. Använd aldrig en maskin med defekta säkerhetsdetaljer. Under samt en stund efter användning är ljuddämparen mycket varm. Rör inte ljuddämparen om den är varm! Tanka aldrig med motorn igång. Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt mate- rial! Rök inte eller placera något varmt föremål i närheten av bränsle. Kör aldrig motorn inomhus, i slutna eller dåligt ventilerade utrymmen. Motoravgaser innehåller giftig kolmonoxid. Sörj för god luftventilation vid bränslehantering. Flytta alltid maskinen ca 3 m från tankningsplatsen före start. En felaktig skärutrustning kan öka risken för olyckor. Se till att händer och fötter inte kommer åt skärutrustningen när motorn är i gång. Se till att inga obehöriga fi nns inom arbetsområdet. Starta ej gräsklipparen utan att kniv och samtliga kåpor är monterade. Kniven kan annars lossna och orsaka personskador. Före rengöring, reparation eller inspektion ska du se till att skärutrust- ningen har stannat. Tag bort tändkabeln från tändstiftet. Använd alltid kraftiga handskar vid reparation av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå. Tändsystemet i denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på pace- makerfunktionen. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför pacemakeranvändare att rådgöra med läkare samt tillverkaren av pacemakern innan denna maskin används. Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i fi ngrar, händer eller handleder. Riskerna kan öka vid låga temperaturer. Dansk - SIKKERHEDSINSTRUKTIONER - ADVARSEL! Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen. Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens tilladelse. Brug altid originaltilbehør. Ikke- autoriserede ændringer og/eller ikke-autoriseret tilbehør kan medføre alvorlige skader eller dødsfald for brugeren eller andre. En plæneklipper kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan medføre alvorlige – endog livsfarlige – person- skader. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning. Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalifi ceret for. Ved enhver anvendelse af maskinen skal der bruges personligt beskyt- telsesudstyr. Brug aldrig en maskine med defekte sikkerhedsdetaljer. Lyddæmperen er meget varm både under og et stykke tid efter brugen. Rør ikke lyddæmperen, hvis den er varm! Tank aldrig med motoren i gang. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale! Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

2. Skyddsgaller 6. Förgasare 10. Oljesump

2. Skyddsgaller 6. Förgasare 10. Oljesump
