BRUKSANVISNING ERGC50 PANASONIC

② Opladningsindikatorlampe

③ Afbryderknap [0/1]

B Bladläs

④ Rengøringshåndtag

⑤ Bevægeligt blad

⑥ Stationært blad

⑦ Monteringskrog

Kassering av klipperbatteriet

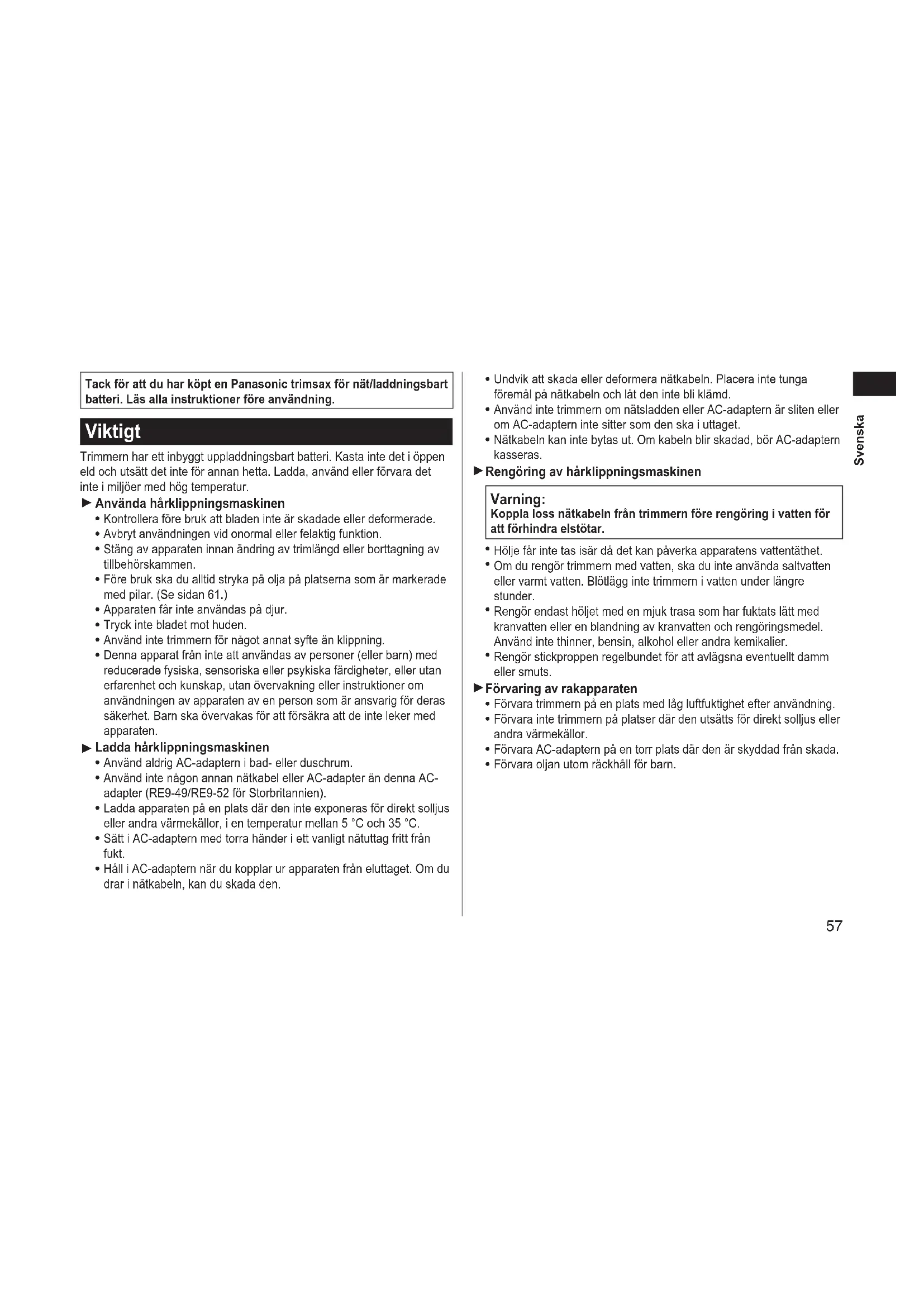

Tack för att du har köpt en Panasonic trimsax för nät/laddningsbart batteri. Läs alla instruktioner före användning.

Viktigt

Trimmern har ett inbyggt uppladdningsbart batteri. Kasta inte det i öppen eld och utsätt det inte för annan hetta. Ladda, använd eller förvara det inte i miljöer med hög temperatur.

▶ Använda härklippningsmaskinen

• Kontrollera före bruk att bladen inte är skadade eller deformerade.
• Avbryt användningen vid onormal eller felaktig funktion.
• Stäng av apparaten innan ändring av trimlängd eller borttagning av tillbehörskammen.
• Före bruk ska du alltid stryka på olja på platserna som är markerade med pilar. (Se sidan 61.)
• Apparaten får inte användas på djur.
  • Tryck inte bladet mot huden.
• Använd inte trimmern för något annat syfte än klippning.
• Denna apparat från inte att användas av personer (eller barn) med reducerade fysiska, sensoriska eller psykiska färdigheter, eller utan erfarenhet och kunskap, utan övervakning eller instruktioner om användningen av apparaten av en person som är ansvarig för deras säkerhet. Barn ska övervakas för att försäkra att de inte leker med apparaten.

▶ Ladda härklippningsmaskinen

• Använd aldrig AC-adaptern i bad- eller duschrum.
• Använd inte någon annan nätkabel eller AC-adapter än denna AC-adapter (RE9-49/RE9-52 för Storbritannien).
• Ladda apparaten på en plats där den inte exponeras för direkt solljus eller andra värmekällor, i en temperatur mellan 5 °C och 35 °C.
• Sätt i AC-adaptern med torra händer i ett vanligt nätuttag fritt från fukt.

• Håll i AC-adaptern när du kopplar ur apparaten från eluttaget. Om du drar i nätkabeln, kan du skada den.

• Undvik att skada eller deformera nätkabeln. Placera inte tunga föremål på nätkabeln och låt den inte bli klämd.

• Använd inte trimmern om nätsladden eller AC-adaptern är sliten eller om AC-adaptern inte sitter som den ska i uttaget.
• Nätkabeln kan inte bytas ut. Om kabeln blir skadad, bör AC-adaptern kasseras.

▶ Rengöring av härklippningsmaskinen

Varning:

Koppla loss nätkabeln från trimmern före rengöring i vatten för att förhindra elstötar.

• Hölje får inte tas isär då det kan påverka apparatens vattentäthet.
• Om du rengör trimmern med vatten, ska du inte använda saltvatten eller varmt vatten. Blötlägg inte trimmern i vatten under längre stunder.
• Rengör endast höljet med en mjuk trasa som har fuktats lätt med kranvatten eller en blandning av kranvatten och rengöringsmedel. Använd inte thinner, bensin, alkohol eller andra kemikalier.
• Rengör stickproppen regelbundet för att avlägsna eventuellt damm eller smuts.

▶ Förvaring av rakapparaten

• Förvara trimmern på en plats med låg luftfuktighet efter användning.
• Förvara inte trimmern på platser där den utsätts för direkt solljus eller andra värmekällor.
• Förvara AC-adaptern på en torr plats där den är skyddad från skada.
• Förvara oljan utom räckhåll för barn.

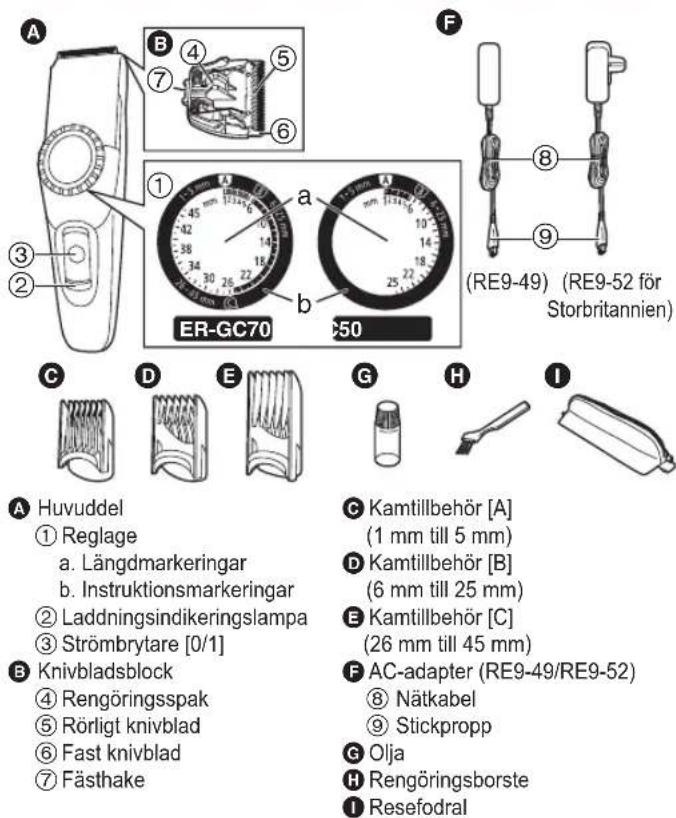

Delarnas namn

A Huvuddel

① Reglage

a. Längdmarkeringar

b. Instruktionsmarkeringar

② Laddningsindikeringslampa

③ Strömbrytare [0/1]

B Knivbladsblock

④ Rengöringsspak
⑤ Rörligt knivblad
⑥ Fast knivblad
⑦ Fästhake

© Kamtillbehör [A]

(1 mm till 5 mm)

D Kamtillbehör [B]

(6 mm till 25 mm)

E Kamtillbehör [C]

(26 mm till 45 mm)

F AC-adapter (RE9-49/RE9-52)

⑧ Nätkabel
⑨ Stickpropp

G Olja
H Rengöringsborste
① Resefodral

Tillbehör ER-GC70 ER-GC50
© Kamtillbehör [A] (1 mm till 5 mm)	√	√
© Kamtillbehör [B] (6 mm till 25 mm)	√	√
© Kamtillbehör [C] (26 mm till 45 mm)	√	-
© Resefodral	√	-

Ladda hårklippningsmaskinen

Du kan ladda upp trimmern helt i 8 timmar om den börjar gå långsammare.

En full laddning ger tillräckligt med ström för ca. 40 minuters användning.

1. Tryck strömbrytaren på huvuddelen till läge "0" för att stänga av trimmern.
2. Anslut AC-adaptern till nätet.
3. Sätt i stickproppen i trimmern.
   Laddningsindikeringslampan tänds och förblir tänd till dess att AC-adaptern avlägsnas från nätet.
4. Koppla loss AC-adaptern från eluttaget när laddningen är klar.

1 2 3

När du laddar trimmern för första gången eller när den inte har använts på över 6 månader, laddar du den i 16 timmar (för att aktivera det uppladdningsbara batteriet). Om du laddar trimmern när batteriet är helt urladdat, kanske laddningsindikeringslampan inte tänds direkt. Lampan tänds emellertid som vanligt efter några minuters laddning.

Användning med växelström

Du kan använda trimmern under laddning, även om batteriets kapacitet är väldigt låg.

Om trimmern inte fungerar, fortsätter du att ladda den i cirka 1 minut.

Användning

Använda kamtillbehör

1. Tryck strömbrytaren på huvuddelen till läge "0" för att stänga av trimmern.
2. Kontrollera att det inte finns några skador på bladet.
3. Montera tillbehöret och justera reglaget. • Se sidan 59 och 60.
4. Tryck strömbrytaren på huvuddelen till läge "1" för att slå på trimmern. Efter justering av trimningslängden kontrollerar du att tillbehöret sitter fast med strömbrytaren i läge "1". När tillbehöret är korrekt monterat vrids inte reglaget med strömbrytaren inställd på "1".
5. Klipp håret till rätt längd genom att förfytta trimmern bakåt mot hårets riktning.

Använd inte trimmern i bakvänd position. Detta kan klippa håret för djupt.

▶ Trimma utan kamtillbehör

Om du trimmar håret utan tillbehör, klipps håret av till cirka 0,5 mm.

1. Klipp håret genom att placera trimmerhuvudet direkt på hårbottnen.

Installera kamtillbehör

Kamtillbehör [A] (1 mm till 5 mm)

1. Justera in instruktionsmärket "Amed "1".

2. Montera kamtillbehöret [A] på huvuddelen.

3. Justera in instruktionsmärket "Amed önskad klipplängd.

Klipplängd (mm)(uppskattning)	1 2	3 4 5
Längdmarkeringar 1 2 3 4 5

• Reglaget går förbi indikator "6" även när kamtillbehöret [A] används. Trimmern trimmar inte bra över 6 mm, så försök inte att trimma mer än 6 mm när kamtillbehöret [A] är monterat.
• Den faktiska härlängden kommer att vara lite längre än höjden du ställer in.

Kamtillbehör [B] (6 mm till 25 mm)

1. Justera in instruktionsmärket "Med"6".

2. Montera kamtillbehöret [B] på huvuddelen.

3. Justera in instruktionsmärket "B med önskad klipplängd.

Klipplängd (mm)(uppskattning)	6 7	8 9 10	11 12
Längdmarkeringar 6···10···
Klipplängd (mm)(uppskattning)	13 14	15 16	17 18	19
Längdmarkeringar	·14	···18·
Klipplängd (mm)(uppskattning)	20 21	22 23	24 25
Längdmarkeringar	··22···

- Den faktiska härlängden kommer att vara lite längre än höjden du ställer in.

Kamtillbehör [C] (26 mm till 45 mm) ER-GC70

1. Justera in instruktionsmärket "Gned "26".

2. Montera kamtillbehöret [C] på huvuddelen.

3. Justera in instruktionsmärket "Gned önskad klipplängd.

Klipplängd (mm)(uppskattning)	26 27 28 29 30 31 32
Längdmarkeringar 26···30···
Klipplängd (mm)(uppskattning)	33 34 35 36 37 38 39
Längdmarkeringar	• 34···38 •
Klipplängd (mm)(uppskattning)	40 41 42 43 44 45
Längdmarkeringar	•• 42··•45

- Den faktiska härlängden kommer att vara lite längre än höjden du ställer in.

Rengöring

Rengöring med borste

1. Koppla loss nätkabeln från trimmern.

- Se till att ställa in omkopplaren på "0" innan du avlägsnar bladet.

1. Ta bort kamtillbehöret.

2. Håll i huvuddelen, placera tummen mot knivbladen och skjut sedan bort dem från huvuddelen.

3. Borsta bort eventuellt här från huvuddelen och runt knivbladen.

4. Borsta bort eventuellt här mellan det fasta och rörliga knivbladet och tryck samtidigt ned rengöringsspaken för att lyfta det rörliga knivbladet.

Rengöra i vatten

Symbolen till vänster innebär lämplighet för rengöring under rinnande vatten.

Varning:

Koppla loss nätkabeln från trimmern före rengöring i vatten för att förhindra elstötar.

1. Koppla loss nätkabeln från trimmern.

2. Ta bort knivbladet.

3. Skölj bort eventuellt hår som sitter fast på bladen i rinnande vatten.

4. Skölj ut alla hårrester inuti trimmern med rinnande vatten.

5. Skaka trimmern försiktigt 4 eller 5 gånger och torka sedan av alla vattendroppar från trimmer och blad.

6. Lägg trimmern på en handduk med strömbrytaren på huvuddelen vänd nedåt tills den torkar helt och hålet.

Smörjning

Applicera olja före och efter varje användning. Stryk på en droppe olja på punkterna som visas med pilarna.

Montera tillbaka knivbladet

Placera monteringskroken i bladet på trimmern och tryck sedan in tills du hör att det klickar till.

Bladens livslängd varierar beroende på hur ofta och länge det används. Det förväntas att vara i ungefär 2 år om trimmern används två gånger i månaden och 20 minuter varje gång. Om funktionen försämras trots ordentligt underhåll, behöver bladen bytas ut.

▶ Batteriets livslängd

Batteriets livslängd varierar beroende på hur ofta och länge trimmern används. Om batterierna laddas tre gånger i månaden, är livslängden cirka 3 år.

- Vi rekommenderar att trimmern laddas upp åtminstone var 6:e månad, även om den inte används regelbundet. I annat fall laddas batteriet ur och livslängden förkortas.

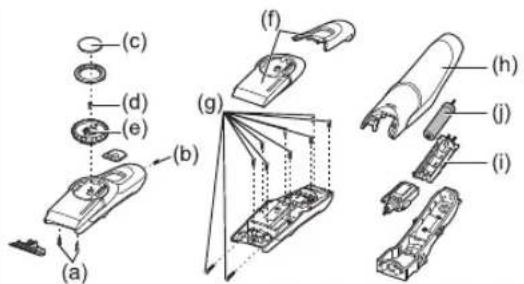

Avfallshantering av trimmerns batteri

Ta bort det inbyggda uppladdningsbara batteriet innan du kasserar trimmern. Lämna in batteriet på en återvinningsstation för batterier om en sådan finns. Demontera eller byt inte batteri så att du kan använda trimmern igen. Det kan leda till eldsvåda eller elstötar. Lämna in den på en auktoriserad serviceverkstad för byte.

• Koppla loss nätkabeln från trimmern när du tar ut batteriet.
  • Ladda ur batteriet helt innan du tar bort det.
• Se till att inte kortsluta + och – polerna på batteriet efter borttagning.

• Gå igenom steg 1 till 8 och lyft upp batteriet. Sedan tar du bort det.

• Koppla loss nätkabeln från trimmern.

• Ta bort bladet från trimmern. Ta bort de 2 skruvarna (a).
• Ta bort skruven (b).
• Ta bort reglagehöljet (c), ta bort skruven (d) och koppla bort reglaget (e).
• Ta loss höljet (f).
• Ta bort skruvarna (g).
• Koppla loss höljet (h).
• Koppla loss batterihuset (i) och ta ut batteriet (j).

Försök inte att byta batteri för att kunna fortsätta att använda trimmern. Detta kan leda till risk för eldsvåda eller elstötar.

Viktig anmärkning angående miljöskydd

Det inbyggda laddningsbara nickelmetall hydridbatteriet innehåller ämnen som kan skada miljön. Ta ur batteriet innan härklippningsmaskinen kasseras.

Miljöskydd och återvinningsbara material

Trimmern innehåller nickelhybridbatterier. Lämna in batteriet på en återvinningsstation för batterier om en sådan finns där du bor.

Specifikationer

Kraftkälla	Se AC-adapterns märkplåt.(automatisk spänningskonvertering)
Motorspänning 1,2 V likström
Laddningstid Ca 8 timmar

Produkten är endast avsedd för användning i hemmet.

Luftburet akustiskt buller: 60 (dB (A) re 1 pW)

Var god läs "Information för användare om hopsamling och

avfallshantering av gammalt material och använda batterier" på sidan 112.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors

hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.
