KXW321 - Kassettband YAMAHA - Gratis bruksanvisning och manual

Produkttyp	Dubbel stereo kassettdäck med automatisk omkastning
Märke	YAMAHA
Modell	KXW321
Mått (B x H x D)	435 x 146 x 279 mm
Vikt	5,0 kg
Strömförsörjning	110/120/220/240 V, 50/60 Hz (allmän modell)
Strömförbrukning	12 W (standby 7 W)
Huvuden	Inspelning/uppspelning: Hårt permalloy; Radering: Dubbelgap ferrit; Uppspelning: Hårt permalloy
Motor	Likströmsstyrd motor x 2 (huvudmotorer)
Brusreducering	Dolby B / C
Automatisk bandväljare	Normal (Typ I), Krom (Typ II), Metall (Typ IV)
Huvudfunktioner	Uppspelning, inspelning, kopiering i normal/hög hastighet, spårningssökning, tyst inspelning, återspolning efter inspelning, kedjeuppspelning
Ljudingång	100 mV / 43 kΩ
Ljudutgång	570 mV / 1,4 kΩ
Hörlursutgång	0,25 mV / 8 Ω
Signal/brusförhållande	58 dB (utan Dolby), 66 dB (Dolby B), 74 dB (Dolby C)
Frekvensrespons	20 Hz - 17 kHz (Typ I), 20 Hz - 18 kHz (Typ II), 20 Hz - 20 kHz (Typ IV)
Wow och fladder	0,08 % (vägt eff.)
Harmonisk distorsion	Mindre än 1,0 %
Underhåll och rengöring	Periodisk rengöring av huvuden, kapstan och pinch roller med rengöringskassett; avmagnetisering efter 20-30 timmars användning
Säkerhet	Öppna inte höljet, undvik exponering för regn eller fukt, koppla bort före flytt
Ingående tillbehör	Ljudkablar (1 par)

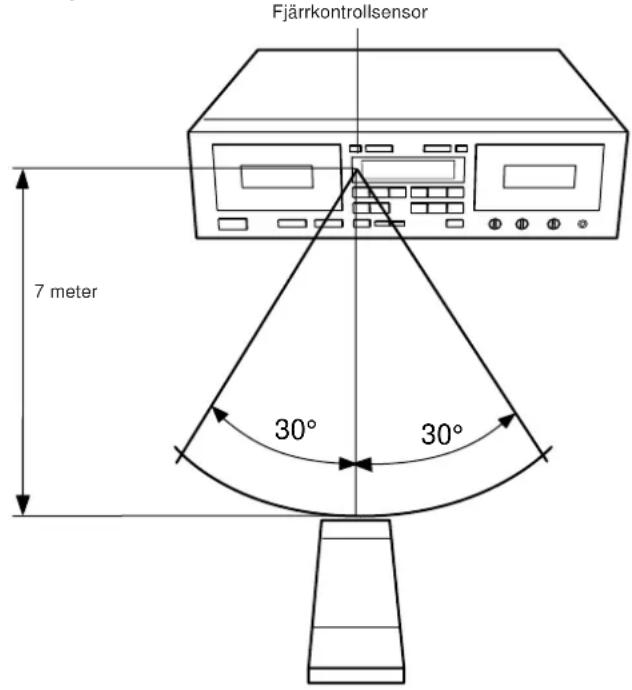

Valfri fjärrkontroll	RKX1 (räckvidd 7 m, vinkel 30°)

Vanliga frågor - KXW321 YAMAHA

Hur sätter man i en kassett i däcket?

Sätt i kassetten med den exponerade band-sidan nedåt. Stäng facket genom att trycka på luckan där det står △ CLOSE tills den är helt stängd.

Varför rör sig inte bandet vid uppspelning eller inspelning?

Kontrollera att strömkabeln är ordentligt ansluten. Om kassetten är skev eller skadad, byt ut den. Vid yttre störningar (blixt, statisk elektricitet), stäng av enheten, koppla bort strömkabeln i 30 sekunder och återanslut.

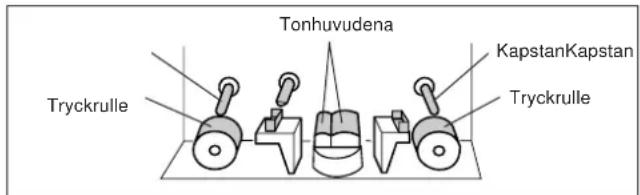

Hur rengör man huvuden och bandbanan?

Använd en kommersiell rengöringskassett eller flytande rengöringsmedel. Rengör regelbundet huvuden, kapstan och pinch roller för att undvika ljudkvalitetsförlust. Följ rengöringsproduktens anvisningar.

Vad gör man om ljudet är distorderat eller saknar höga frekvenser?

Detta kan bero på smutsiga eller magnetiserade huvuden. Rengör huvuden med en rengöringskassett och avmagnetisera dem med en huvudavmagnetiserare efter 20-30 timmars användning. Kontrollera även att inspelningsnivån inte är för hög.

Hur kopierar man en kassett från däck A till däck B?

Placera originalkassetten i däck A och en tom kassett i däck B. Ställ MODE-väljaren på önskat läge (RELAY eller annat). Tryck på DUBBING-knapparna för att välja hastighet (NORMAL eller HIGH). Kopieringen startar automatiskt.

Varför fungerar inte spårningssökning?

Spårningssökning kräver minst 4 sekunders tomt intervall mellan spåren. Det kan fungera felaktigt med band inspelade på låg nivå eller med mycket brus.

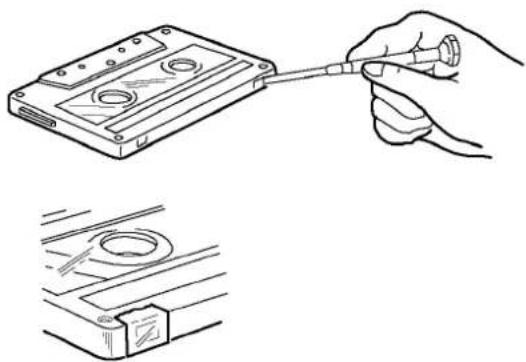

Hur skyddar man en inspelning från att raderas?

Alla kassetter har skyddshål med en flärp. Efter inspelning, bryt av flärpen för att förhindra oavsiktlig radering. För att spela in på nytt, täck hålet med en bit tejp.

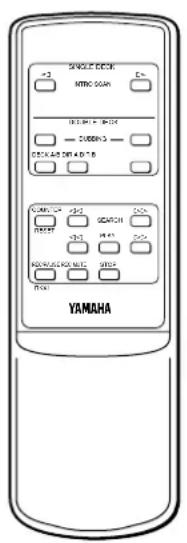

Hur använder man den valfria fjärrkontrollen?

Den valfria fjärrsändaren RKX1 gör det möjligt att styra däcket på avstånd. Rikta den mot sensorn på enheten på ett avstånd av högst 7 meter och inom en vinkel på 30°. Se bruksanvisningen för RKX1 för mer information.

Vad gör man vid brum eller överdrivet brus?

Flytta däcket bort från källor av magnetfält (transformatorer, motorer, TV-apparater). Kontrollera in- och utgångsanslutningar. Rengör huvuden och avmagnetisera dem vid behov.

Hur ställer man in optimal inspelningsnivå?

Spela upp det starkaste avsnittet av källan som ska spelas in. Ställ REC LEVEL-reglaget så att den högsta signalen når ungefär +4 dB på toppnivåmätarna. För modell KX-W421, justera även balansen med REC BALANCE för att balansera vänster och höger kanal.

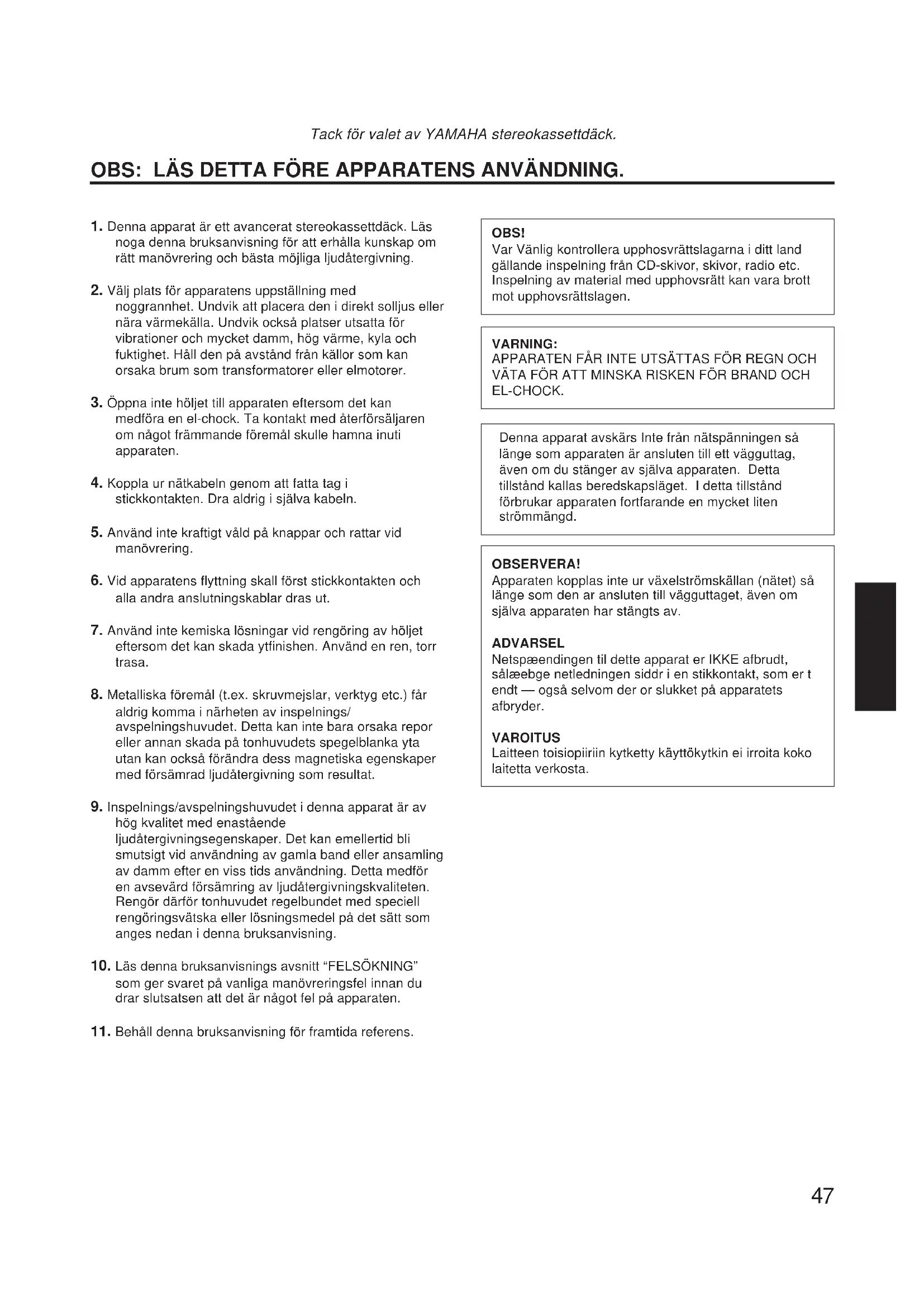

BRUKSANVISNING KXW321 YAMAHA

1. Denna apparat är ett avancerat stereokassettdäck. Läs noga denna bruksanvisning för att erhålla kunskap om rätt manövrering och bästa möjliga ljudåtergivning.
2. Välj plats för apparatens uppställning med noggrannhet. Undvik att placera den i direkt solljus eller nära värmekälla. Undvik också platser utsatta för vibrationer och mycket damm, hög värme, kyla och fuktighet. Håll den på avständ från källor som kan orsaka brum som transformatorer eller elmotorer.
3. Öppna inte höljet till apparaten eftersom det kan medföra en el-chock. Ta kontakt med återförsäljaren om något främmande föremål skulle hamna inuti apparaten.
4. Koppla ur nätkabeln genom att fatta tag i stickkontakten. Dra aldrig i själva kabeln.
5. Använd inte kraftigt våld på knappar och rattar vid manövrering.
6. Vid apparatens flyttning skall först stickkontakten och alla andra anslutningskablar dras ut.
7. Använd inte kemiska lösningar vid rengöring av höljet eftersom det kan skada ytfinishen. Använd en ren, torr trasa.
8. Metalliska föremål (t.ex. skruvmejslar, verktyg etc.) får aldrig komma i närheten av inspelnings/avspelningshuvudet. Detta kan inte bara orsaka repor eller annan skada på tonhuvudets spegelblanka yta utan kan också förändra dess magnetiska egenskaper med försämrad ljudåtergivning som resultat.
9. Inspelnings/avspelningshuvudet i denna apparat är av hög kvalitet med enastående ljudåtergivningsegenskaper. Det kan emellertid bli smutsigt vid användning av gamla band eller ansamling av damm efter en viss tids användning. Detta medför en avsevärd försämring av ljudåtergivningskvaliteten. Rengör därför tonhuvudet regelbundet med speciell rengöringsvätska eller lösningsmedel på det sätt som anges nedan i denna bruksanvisning.
10. Läs denna bruksanvisnings avsnitt "FELSÖKNING" som ger svaret på vanliga manövreringsfel innan du drar slutsatsen att det är något fel på apparaten.
11. Behåll denna bruksanvisning för framtida referens.

OBS!

Var Vänlig kontrollera upphosvrttslagarna i ditt land gällande inspelning från CD-skivor, skivor, radio etc. Inspelning av material med upphovsrätt kan vara brott mot upphovsrättslagen.

WARNING:

APPARATEN FÅR INTE UTSÄTTAS FÖR REGN OCH VÄTA FÖR ATT MINSKA RISKEN FÖR BRAND OCH EL-CHOCK.

Denna apparat avskärs Inte från nätspänningen så länge som apparaten är ansluten till ett vägguttag, även om du stänger av själva apparaten. Detta tillständ kallas beredskapsläget. I detta tillständ förbrukar apparaten fortfarande en mycket liten strömmängd.

OBSERVERA!

Apparaten kopplas inte ur växelströmskällan (nätet) så länge som den ar ansluten till vägguttaget, även om själva apparaten har stängts av.

ADVARSEL

BANDAVSPELNING (samma för däck A och B) 50

GRUNDLÄGGANDE TILLVÄGAGÅNGSSÄTT ...... 50

MUSIKSÖKNING 52

RELÄAVSPELNING 53

JUSTERING MED REGLAGET PLAY TRIM (endast KX-W421) 53

INSPELNING 54

GRUNDLÄGGANDE TILLVÄGAGÅNGSSÄTT 54

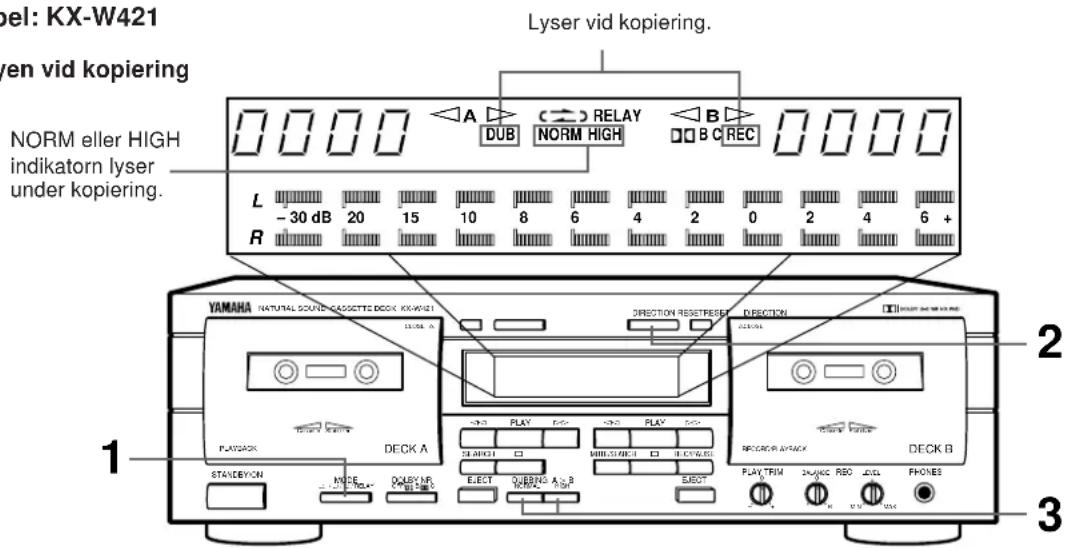

BANDKOPIERING (Från däck A till däck B) 57

KASSETTBAND 58

UNDERHÅLL 59

FJÄRRKONTROLL 59

FELSÖKNING....60

SPECIFICATIONER 61

EGENSKAPER

• Högkvalitativt hårt permalloyhuvud för inspelning/ avspelning på däck B och för avspelning på däck A
  ●Dolby brusreducering B/C

• Utökad kompatibilitet för avspelning på andra kassettdäck (endast KX-W421)
  ●Automatiskt bandval
  ●Dolby HX Pro dynamisk förspänningsservo (endast KX-W421)

• Avspelning från däck A och däck B i automatisk följd
  ●Avsnittsvis musiksökning
  ●Automatisk inläggning av en tyst intervall mellan musikavsnitten
  ●Automatisk återgång till början av ett inspelat avsnitt

• Enkel bandkopiering med önskad hastighet (normal/snabbkopiering)
• Indikatorer för topparna i ljudsignalen med Peak Hold funktion
• Fjärrstyrningskapabel med en separat inköpt fjärrkontroll

Dolby brusreducing och HX Pro headroom extension tillverkas under license av Dolby Laboratories Licensing Corporation. HX Pro härrör från Bang & Olufsen.

DOLBY, dubbel D-kännetecknet 📄, och HX PRO är Dolby Laboratories Licensing Corporation:s varumärken.

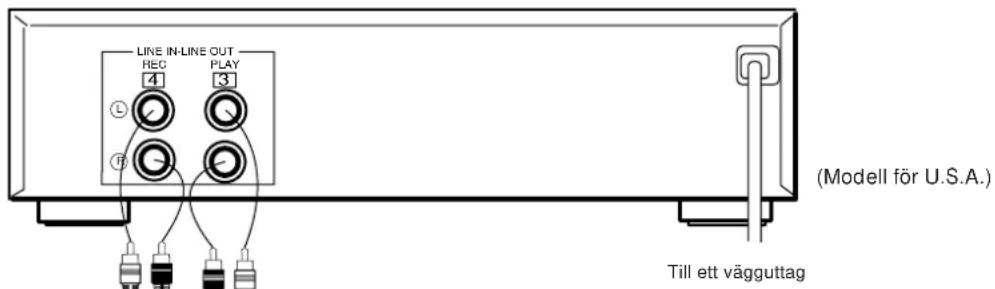

ANSLUTNINGAR

LINE IN-LINE OUT REC 4 PLAY L F (Modell för U.S.A.) Till ett vägguttag

ANSLUTNINGAR PÅ BAKSIDAN

Kontrollera att strömmen till både kassettdäcket och förstärkaren/mottagaren är frånslagen innan anslutningarna utförs.

• Den vita pluggen på de parvisa anslutningskablarna motsvarar den vänstra kanalen och den röda pluggen motsvarar den högra kanalen. Kontrollera att de vänstra och högra kanalerna ansluts på rätt sätt och att pluggarna trycks in så långt det går.
• Utagen LINE OUT/PLAY på kassettdäcket ska anslutas till ingångarna TAPE PB (bandavspelning) på förstärkaren/mottagaren och linjeingångarna LINE IN/REC på kassettdäcket ska anslutas till utgångarna REC OUT (inspelning) på förstärkaren/mottagaren.
• Linjeutgångarna LINE OUT på denna enhet är numrerade 3 och linjeingångarna LINE IN är numrerade 4. Vid anslutning av enheten till en YAMAHA förstärkare eller mottagare vars uttag är numrerade 1, 2, 3, 4 o.s.v. ska LINE OUT på denna enhet anslutas till ingångarna märkta 3 och LINE IN till utgångarna märkta 4 på baksidan av förstärkaren eller mottagaren.
• Anslut allra sist nätkabeln till ett vägguttag eller till ett nätuttag på baksidan av förstärkaren/mottagaren, om ett sådant uttag finns.

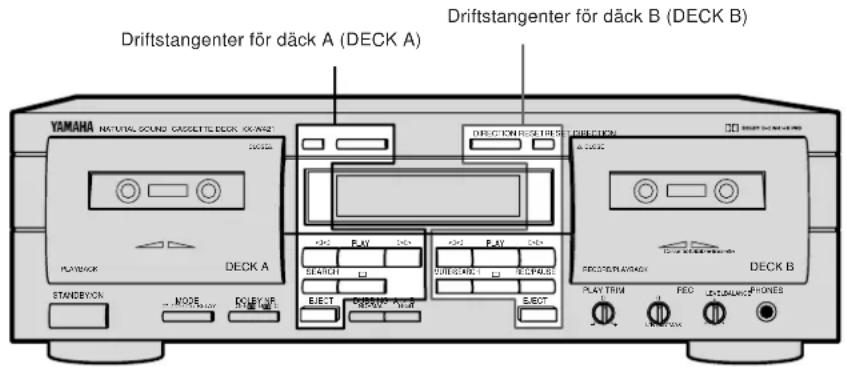

ANGÅENDE DENNA BRUKSANVISNING

I denna bruksanvisning baseras funktionerna för driftstangenterna på framsidan på däck B när hanteringen är densamma för både däck A (DECK A) och B (DECK B). Tangenterna för däck A är enkla att hitta eftersom de är placerade på samma sätt som för däck B. Denna bruksanvisning täcker två modeller. I de flesta fall visas dock endast modell KX-W421 på bilderna som illustrerar exemplen.

Exempel: KX-W421

Driftstangenter för däck A (DECK A) Driftstangenter för däck B (DECK B) YAMAHA NCTUIC SOUND GACETTE DECK (DECK A) DOCK DOCK EXERCISES FOR DECK STANDBYON MODE MODE DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK DOCK

BANDAVSPELNING (samma för däck A och B)

Förberedelser

• Slå till strömbrytaren (STANDBY/ON).
• Ställ in ljudkälleväljaren på din förstärkare eller receiver på "kassettdäck".

GRUNDLÄGGANDE TILLVÄGAGÅNGSSÄTT - Avspelning av ett kassettband

Exempel: KX-W421

YAMAHA NATURAL SOUND CASSETTE DECK KX-W421 CLOSE △ PLAYBACK DECK A STANDBY/ON MODE 3 DOLBY NR OFF Cabe 90°C EJECT DUBRING A/B CAPAC 400A RESET DIRECTION DOWN PLAYC SEARCH MUTS-SEARCH RED/PAUSE EJECT RESET DIRECTION RESET A CLOSE DOLEY 8-CR8 KX PRO CASEONE STARTER RECORD/PLAYBACK PLAY TRIM REC LEVEL/ANCHPHONES MINI MAX STANDBY/ON 1 PHONES

1		Sätt i kassetten med bandet vänt nedåt. (Sidan som är vänd utåt är framsidan och den motsatta sidan är baksidan.) Stäng facket genom att trycka på den del av kassettdörren som är märkt CLOSE tills det låses på plats.		2Se vidare under nedanstående instruktioner.
3	Se vidare under nedanstående instruktioner.	4	Välj spelriktning för bandet i DECK A eller DECK B. Varje gång du trycker på tangenten byter bandet spelriktning till framåt (▷) eller bakåt (<), och en indikator tänds för att visa den aktuella Inställning av DOLBY NR väljaren.		5

Snabbspolning framåt och bakåt

När bandriktningsindikeringen ▷ är tänd:

När tangenten ▶▶ trycks in snabbspolas bandet framåt och när tangenten ◀◀ trycks in snabbspolas bandet bakåt.

När bandriktningsindikeringen △ är tänd:

När tangenten ◀◀ trycks in snabbspolas bandet framåt och när tangenten ▷▶ trycks in snabbspolas bandet bakåt.

Hur bandavspelningen avbryts

Tryck på tangenten □. Tryck på EJECT för att ta ur kassetten. Kassettfacket öppnas då automatiskt. Tryck på tangenten STANDBY/ON för att ställa enheten i beredskapsläge.

Att nollställa räkneverket till "0000"

Tryck på tangenten RESET. Använd räkneverket för att hitta önskad punkt på bandet (0000 till 9999).

Inställning av DOLBY NR väljaren (i steg 2)

Försäkra dig alltid om att DOLBY NR väljaren är inställd på det system som bandet är inspelat med.

OFF: För ett band inspelat med DOLBY NR OFF.

B: För ett band inspelat med DOLBY B NR.

C: För ett band inspelat med DOLBY C NR.

Bandvändningsväljaren REVERSE MODE (i steg 3)

Funktionen för automatisk bandvändning gör att bandriktningen vänds om automatiskt. Välj ett automatiskt bandvändningsläge (≡), (eller) (≡) RELAY) eller ett manuellt bandvändningsläge (≡).

: När avspelningen (eller framspolningen) på en bandsida är avslutad stoppas däcket vid slutet av bandet.

: Båda bandsidorna avspelas. Däcket stoppas vid bandslutet efter avslutad spelning. (Enbart den motsatta bandsidan spelas om bandriktningen < har valts.)

(→): Båda bandsidorna avspelas gång på gång (upp till 8 gånger).

(→) RELAY : Kassettband isatta i däck A och B avspelas i ordningsföljd. Se "RELÄAVSPELNING" på sidan 53).

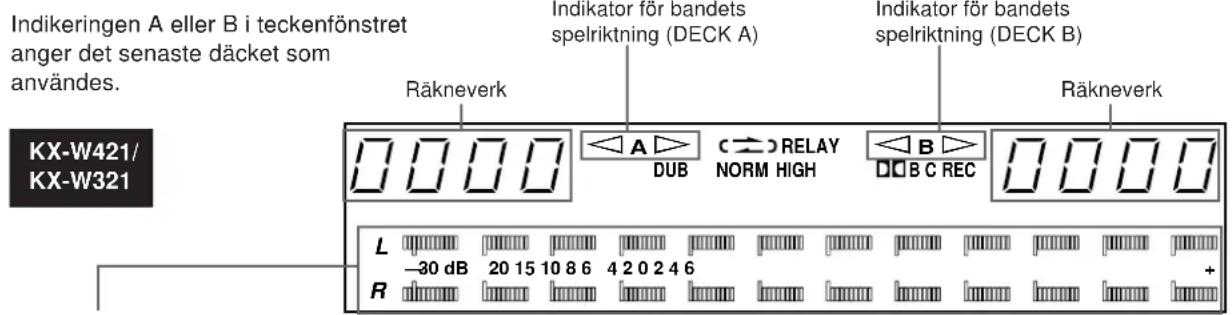

Indikeringar under bandavspelning

Indikeringen A eller B i teckenfönstret anger det senaste däcket som användes. Räkneverk Indikator for bandets spelriktning (DECK A) Indikator for bandets spelriktning (DECK B) Räkneverk KX-W421/ KX-W321 DUB RELAY NORM HIGH B B C REC L -30 dB 20 15 10 8 6 4 2 0 2 4 6 R

Indikatorer för högsta signalnivå
Visar de högsta värdena (från -30 dB till +6 dB) för signalnivåerna vid in- och avspelning. Värderna för däckens höger och vänster kanaler visas med separata indikatorer. Indikatorerna har en fördröjningsfunktion som håller indikationen för det högsta värdet aktiv i cirka 1,5 sekunder.

Reglering av volymnivån

Använd volymreglaget på förstärkaren eller mottagaren.

Användning av hörlurarna

Anslut hörlurarna till PHONES utgången. Signalen till högtalarna kan du stänga av med lämplig inställning på förstärkaren.

Anmärkningar

Tryck aldrig på tangenten EJECT när bandet rör sig.

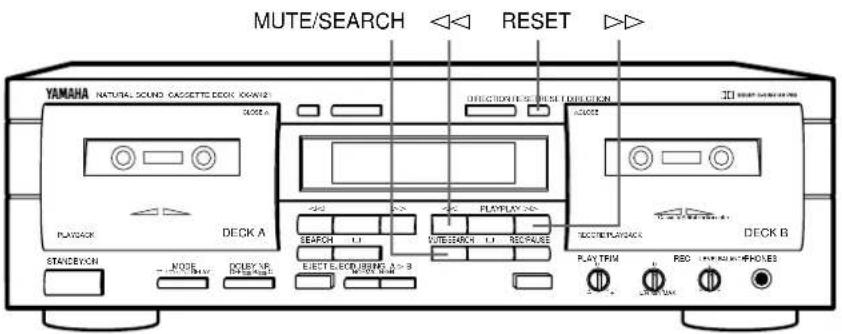

Exempel: KX-W421

MUTE/SEARCH RESET YAMAHA NATURAL SOUND CASSETTE DECK (CAN1) DECK A PLAYBACK STANDBYON NODE DOCK YR INTERMOYA DECK B PLAYTRIM REC LAKKIN PHONES RETURN ON SEEACH 1.1 ELECTS & ECOU PSIGHT > 3 MINI ON SELLER PLAYPLAY >> VUTESEARCH 1.1 REC/FAUSE RETURN ON SELLER PLAYTRIM REC LAKKIN PHONES

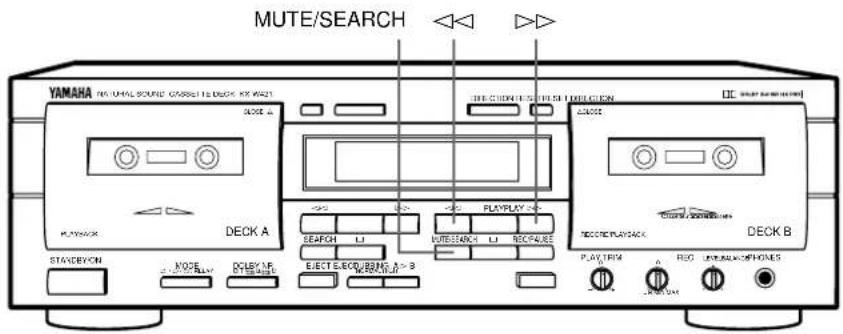

MUSIKSÖKNING - Bandavspelning genom att leta upp början på önskat musikstycke

Sökning av början på nästföljande musikstycke När bandriktningsindikeringen ▷ är tänd:

MUTE/SEARCH + Tryck samtidigt.

När bandriktningsindikeringen <är tänd:

MUTE/SEARCH + Tryck samtidigt.

Sökning efter början på nuvarande musikstycke När bandriktningsindikeringen ▷ är tänd:

+ MUTE/SEARCH Tryck samtidigt.

När bandriktningsindikeringen <är tänd:

+ MUTE/SEARCH Tryck samtidigt.

Sökning efter början på föregående musikstycke

- Tryck på följande tangenter när början av det nuvarande musikstycket spelas.

När bandriktningsindikeringen ▷ är tänd:

MUTE/SEARCH + Tryck samtidigt.

När bandriktningsindikeringen △ är tänd:

Tryck samtidigt. MUTE/SEARCH

Anmärkningar

• Den tomma intervallen mellan två inspelade avsnitt måste vara minst 4 sekunder lång.
• Sökningen fungerar inte om bandet är inspelat med låg inspelningsnivå eller har en hög brusnivå.

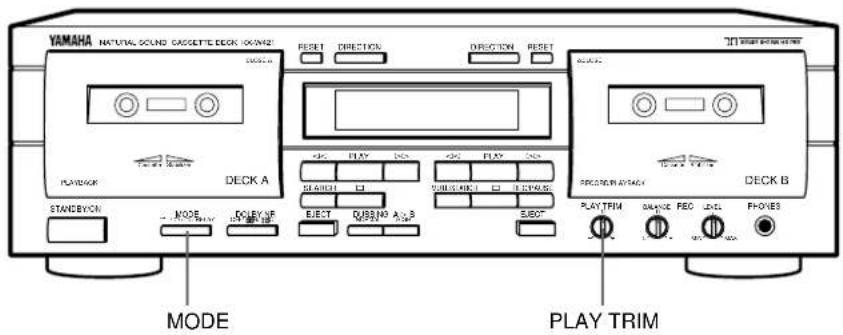

Exempel: KX-W421

YAMAHA NATURAL SOUND CAGCETTE DECK (ON/OZ) MODE PLAY TRIM STANDBYON MODE PROVE DECK A DECK A EJECT QUBNO A B EFFECT PLAY TRIM SALANCE REC LDT PHONES DECK B

RELÄAVSPELNING - Avspelning i följd av kassetterna i däck A och däck B

Sätt i kassettbanden i kassettdäck A och B och starta avspelningen på däck A.

Du kan välja olika sekvenser för avspelningen med hjälp av MODE väljaren. Följ nedanstående anvisningar:

När MODE står i läget (→) RELAY:
    note right of A Upp till 8 gånger

Teckenfönster

När MODE står i läget (→):

När MODE står i läget

Däck A (framsida → baksida) \ Däck B (framsida → baksida) • Enbart baksidan spelas när bandriktningen står på ◀.

När MODE står i läget

JUSTERING MED REGLAGET PLAY TRIM (endast KX-W421)

Använd reglaget PLAY TRIM för att justera återgivningen av höga frekvenser när nivån för dessa är alltför markant eller helt frånvarande vid spelning av ett band som spelats in på ett annat kassettdäck.

Dämpa de höga frekvenserna när dessa återges alltför kraftigt.

Skruva upp reglaget när det förekommer bortfall av diskanttoner.

PLAY TRIM

PLAY TRIM

10 dB 100 1k 10kHz + ① ② - ③

①Störningar av diskanttonerna
②Rak frekvenskurva
③Bortfall av diskanttoner

INSPELNING

Förberedelse för inspelning

• Slå till strömbrytaren (STANDBY/ON).
• Ställ in ljudkälleväljaren på din förstärkare eller receiver på "kassettdäck".

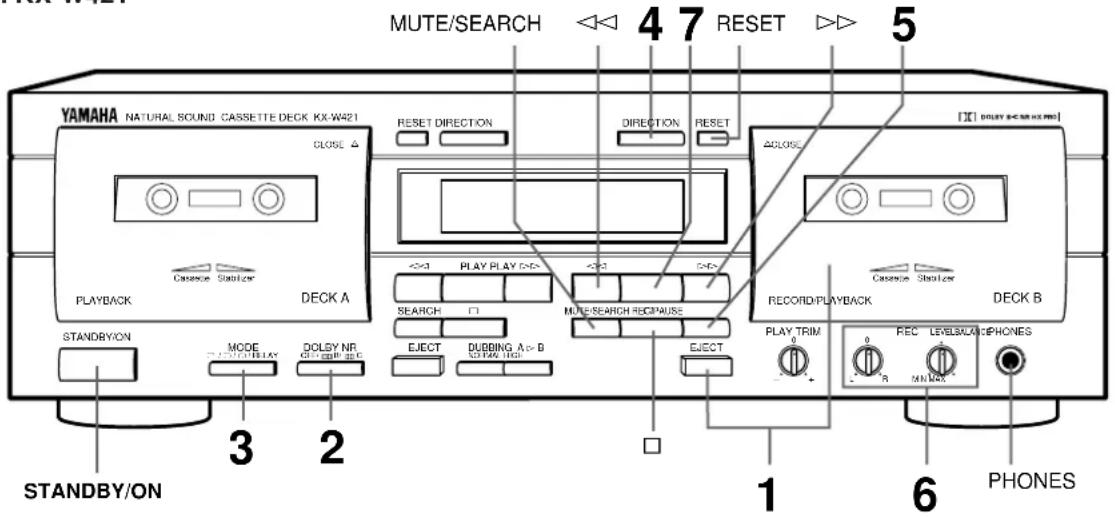

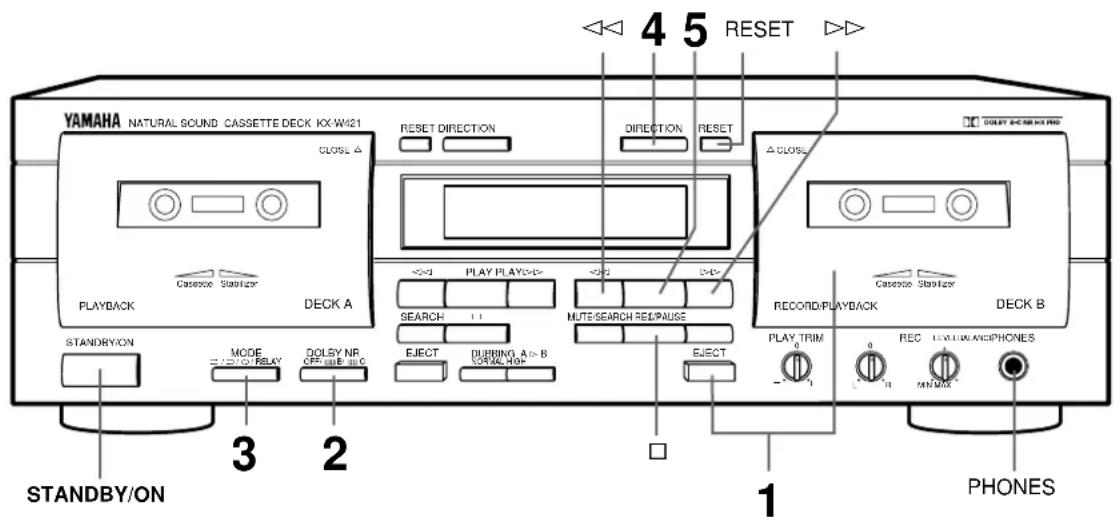

GRUNDLÄGGANDE TILLVÄGAGÅNGSSÄTT - inspelning av en ljudkälla

Exempel: KX-W421

MUTE/SEARCH 4 7 RESET 5 YAMAHA NATURAL SOUND CASSETTE DECK KK-W421 CLOSE RESET DIRECTION DIRECTION RESET ΔCLOSE PLAYBACK DECK A CASESE Stabilizer 3 DOLEBY NR STANDBY/ON MODE PLAY PLAY EJECT DUBBING A B CUTTING NO. EJECT PRE-SEARCH REC/PAUSE RECORD/PLAYBACK DECK B PLAY TRIM 0 REC LEVELSALI/PHONES MIN MAX 6 PHONES

1

EJECT

Sätt i kassetten i däck B med den blottade bandsidan vänd nedåt. (Sidan vänd utåt är framsidan och den motsatta sidan är baksidan.) Stäng facket genom att trycka på den del av kassettdörren som är märkt △ CLOSE tills det låses på plats.

2

Se vidare under nedanstående instruktioner.

3

Se vidare under nedanstående instruktioner.

4

Välj önskad bandriktning. (Tryck på tangenten DIRECTION för däck B.) Vart tryck på tangenten skiftar bandriktning mellan framlänges (▷) och motsatt (◀) riktning, och motsvarande indikator tänds i teckenfönstret.

5

REC indikatorn tänds på displayen. Kassetdäcket ställs nu in på inspelningspaus.

6

REC LEVELBALANCE 0 L R MIN MAX

Spela av programkällan som ska spelas in och justera inspelningsnivå och ljudbalans. (KX-W321 är inte försedd med reglaget REC BALANCE.)

7

Inspelningen startar.

Inställning av DOLBY NR väljaren (i steg 2)

Ställ in DOLBY NR alltefter dina inspelningsbehov.

OFF: Inspelning utan brusreducing.

B: För inspelning med DOLBY B NR.

☐☐ C: För inspelning med DOLBY C NR.

- Dolby brusreducering är en väldigt effektiv metod att reducera oönskat bakgrundsbrus på banden. Detta kassettdäck är försett med både Dolby B och det nyare systemet Dolby C. Dolby C är ungefär dubbelt så effektivt som Dolby B.

Inställning av REVERSE MODE väljaren (i steg 3)

Funktionen för automatisk bandvändning gör att bandriktningen vänds om automatiskt. Välj automatiskt

(→) eller manuellt (→bandvändningsläge.

: När inspelningen av ena sidan av ett band är klar stoppas bandet när det tar slut.

Båda sidorna av bandet spelas in. Efter inspelningen stoppas bandet när det tar slut.

- Endast den motsatta sidan spelas in när bandriktningen är inställd på ◀.

- Om du väljer eller) (→) RELAY ändras bandvändningsläget automatiskt till 1 steg 5.

Inställning av inspelningsnivån (i steg 6)

Spela den ljudstarkaste passagen för det material som skall spelas in och observera indikatorvärdena för inspelningsnivån.

Justera reglaget REC LEVEL så att toppnivån när +4 av den optimala inspelningsnivån. Normalt sett är det bäst att justera reglaget REC BALANCE (endast KX-W421) så att den vänstra och högra mätaren står på samma nivå.

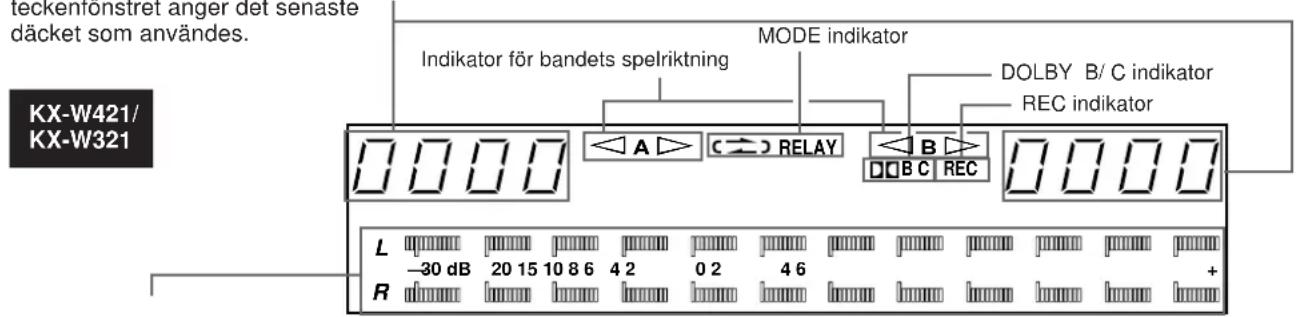

Indikeringar under inspelning

Indikeringen A eller B i teckenfönstret anger det senaste däcket som användes.

Räkneverket

Använd det elektroniska räkneverket som hjälp för snabb lokalisering av en given punkt på ett band (från 0000 till 9999). Nollställ till "0000" genom att trycka på RESET tangenten.

teckenfonstret anger det senaste däcket som användes. KX-W421/ KX-W321 Indikator för bandets spelriktning MODE indikator DOLBY B/ C indikator REC indikator A RELAY B REC L -30 dB 20 15 10 8 6 4 2 0 2 4 6 R

Indikatorer för högsta signalnivå

Visar de högsta värdena (från -30 dB till +6 dB) för signalnivåerna vid in- och avspelning. Värderna för däckens höger och vänster kanaler visas med separata indikatorer. Indikatorerna har en fördröjningsfunktion som håller indikationen för det högsta värdet aktiv i cirka 1,5 sekunder.

Hur inspelningen avbryts:

Tryck på tangenten □.

Tillfällig paus i inspelningen:

Tryck på REC/PAUSE. Tryck på PLAY för att fortsätta inspelningen.

Exempel: KX-W421

MUTE/SEARCH YAMAHA NATIONAL SOUND GASSETLED DECK RX W21 DECK A STAYBEYON NODE LPG DCBLY 1R ELECTS ELECTURS A > 8 RECEUT LEPHONE LPG PLAYPLAY LPG RECIFUSE RECOATE PLAYBACK DECK B PLAY LPG REC UNLESSER OFFHONES

REGLAGET REC MUTE - Införing av signalfria mellanrum mellan musikstyckena vid inspelning

Under inspelning:

Indikeringen REC blinkar när ett mellanrum förs in.

Ett signalfritt mellanrum på 4 sekunder mellan styckena spelas automatiskt in på bandet, varefter däcket kopplas till inspelningspaus. Håll tangenten MUTE/SEARCH intryckt så länge du önskar när du vill ha ett längre mellanrum. Ett 4 sekunders signalfritt mellanrum spelas in när tangenten släpps upp, varefter däcket kopplas om till inspelningspaus. Tryck på PLAY för att fortsätta inspelningen.

- Tryck på PLAY under tiden mellanrummet spelas in om du vill ha ett kortare mellanrum än 4 sekunder. Inspelningen återupptas från denna punkt.

REC RETURN - Återgång till punkten där inspelningen startades

Under inspelning:
När indikeringen ▷ är tänd:

När indikeringen △ är tänd:

DOLBYS SYSTEM HX PRO FÖR BALANSERING AV DISKANTTONER (endast KX-W421)

Detta kassettdäck innefattar Dolbys system HX Pro som automatiskt reglerar den effektiva balansen för att reducera brus och störningar och förbättra återgivning av diskanttoner under inspelning. Band som spelats in med detta system bibehåller sin höga ljudkvalitet även när de spelas av på andra kassettdäck.

- Om du trycker på PLAY tangenten under avspelning spolar REC RETURN funktionen automatiskt tillbaka bandet till den punkt där du tryckte på PLAY tangenten. Bandet stoppas sedan.*

Om räkneverket nollställs till "0000" under inspelning sörjer funktionen för att bandet automatiskt återspolas till punkten "0000". Inspelningsåtergång fungerar i enlighet med den senast utförda åtgården. Om du t.ex. nollställer räkneverket till "0000" och senare trycker på tangenten PLAY, återspolas bandet till den punkt där PLAY trycktes in.

* Tangenten PLAY kan inte användas för att markera en återgångspunkt under bandkopiering.

Funktion för synkroniserad inspelning

När denna enhet ansluts till en YAMAHA CD-spelare vars fjärrkontroll är försedd med tangenten SYNCHRO, är det möjligt att utnyttja funktionen för synkroniserad CD-inspelning. Denna funktion styrs med fjärrkontrollen som medföljer CD-spelaren. (Vi hänvisar till CD-spelarens bruksanvisning för närmare detaljer.)

BANDKOPIERING (Från däck A till däck B)

Det går att utföra bandkopiering från däck A till däck B. Tryck på tangenterna EJECT för att öppna kassettfacken på båda däcken och sätt i en tomkassett i däck B och originalkassetten i däck A.

Exempel: KX-W421
Displayen vid kopiering

el: KX-W421 yen vid kopiering NORM eller HIGH indikatorn lyser under kopiering. L - 30 dB 20 15 10 8 6 4 2 0 2 4 6 + R A DUB RELAY NORM HIGH B B C REC LYser vid kopiering. YAMAHA NATURAL SOUND-CASSICITE DOCK KX-W421 13.00k A DECK A STANLEYON MODE DUCKYUR ELECT QUBING A B NORM RELAY DIRECTION RESETRESET DIRECTION RECORDIN AVBACK PLAY TRIM RED CALL PHONES 1 2 3

1

Ställ väljaren MODE i läget eller

Vid val av (→) eller (→)

RELAY ändras bandvändningsläget automatiskt till ≈.

2

Ställ DIRECTION tangenterna för DECK A och B.

3

Ställ DUBBING hastigheten antingen till NORMAL (normal hastighet) eller HIGH (dubbla normala hastigheten) med DUBBING* tangenterna. Kopieringen startar nu automatiskt.

Den korresponderande indikatorn (NORM eller HIGH) tänds på displayen.

* När ställningen NORMAL används uppnås en bättre ljudkvalitet.

Att stoppa kopieringen

Tryck på tangenten □. (Om du trycker på □ på däck B stoppas båda däcken samtidigt, och kopieringsläget kopplas ur. Om du trycker på □ på däck A stoppas däck A omedelbart, medan däck B spelar in ett blankavsnitt på 4 sekunder och stoppas sedan.)

När bandet i däck B när slutet stoppas däck B, och därefter stoppas däck A.

När bandet i DECK A när sitt slut stoppar DECK A och DECK B stoppar efter att en tom sektion om cirka 4 sekunder lagts in i inspelningen.

Åtgärder som kan utföras under kopiering

Funktionen för återgång till punkten för inspelningsstart kan utföras på DECK B. Se "REC RETURN" på föregående sida.

Anmärkning

Under bandkopiering ställs Dolby NR brusreducing automatiskt på avslaget läge så att bandet kan kopieras i befintligt skick. (När bandet som kopieras spelats in med Dolby NR brusreducing kommer denna effekt också att kopieras.)

Reglering av PLAY TRIM-kontrollen (endast KX-W421)

Normalt sett ska reglaget PLAY TRIM stå i dess mittläge. Använd PLAY TRIM före kopieringen för att justera ljudet när du märker att diskanttonerna är alltför starka eller svaga på däck A. Det justerade ljudet kan sedan kopieras till däck B.

Ljudet som överakas kan inte spelas in i befintligt skick eftersom justeringresultatet beror på kvaliteten på bandet i däck A.

Se "JUSTERING MED REGLAGET PLAY TRIM" på sidan 53.

KASSETTBAND

KASSETTBAND

Det finns många olika sorters kassettband tillgängliga, på marknaden och överensstämmer specifikationerna går det utmärkt att använda valfritt märke.

●Klassificering av kassettband:

Kassettband finns tillgängliga i fyra grundläggande typer beroende på deras sammansättning, typ av magnetiskt material och tillverkningsprocess. Dessa fyra typer kallas allmänt: Normal (Typ I/NORM), Chrome (Typ II/HIGH), Ferrichrome (Typ III/FeCr) och Metal (Typ IV/METAL) som alla behöver specifika inställningar för bästa återgivning.

* YAMAHA rekommenderar inte 120 minuter långa kassetter eftersom bandet är extremt tunt och mekaniska såväl som inspelningsproblem lätt uppstår.

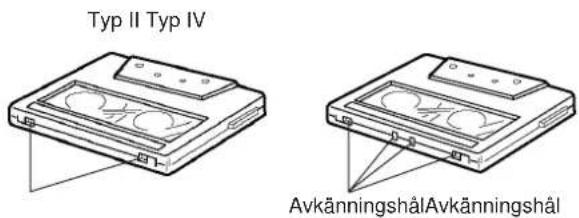

HÅL FÖR AUTOMATISK BANDAVKÄNNING

Kassettdäcket har en inbyggd automatisk bandavkännare som automatiskt justerar för bias, nivå och utjämning i enlighet med bandets sammansättning — allt du behöver göra är att stoppa i kassetten, sedan gör den automatiska bandavkännaren resten.

Den automatiska bandavkännaren fastställer vilken typ av band som stoppats in genom att avkänna hålen på kassettens rygg. Varje bandtyp har sina egna hål, standardiserade av industrin.

- Tidigare typer av metallbanden (Typ IV/METAL) saknar avkänningshål. Följaktligen kommer desa band, inspelade på andra kassettdäck att på detta kassettdäck avspelas såsom kromband (Typ II/HIGH). YAMAHA rekommenderar inte att denna bandtyp används.

- Kassettdäcket saknar inställning för ferrichromband (Typ III/FeCr) eftersom band med denna sammanställning sällan används. Skulle du använda ett ferrichromband spelas det in och av som ett vanligt band (Typ I/NORM). Detta leder till att diskanten förstärks onaturligt högt. Detta kan du i viss mån kompensera genom att manövrera PLAY TRIM-kontrollen och/eller klangfärgskontrollerna på förstärkaren/receivern under avspelning.

Typ II Typ IV AvkänningshålAvkänningshål

SKYDDA DINA INSPELNINGAR

Alla kassettband är utrustade med raderingsskydd för att förhindra en oavsiktlig radering av bandets innehåll. Det finns en liten flik som täcker ett hål på varje kassett, denna flik bör brytas efter en inspelning. Om hålet inte längre är täckt är det också omöjligt att spela in på kassetten. Du kan således skydda en inspelning så länge du önskar utan att riskera en oavsiktlig radering. Skulle du vid ett senare tillfälle önska använda bandet behöver du endast täcka hålet med en bit vanlig tejp för att kunna radera innehållet på bandet eller spela över det.

- Se till att du inte täcker hålen för den automatiska bandavkänningen när du använder kromband (Typ II/ HIGH) eller metallband (Typ IV/METAL).

Spänn bandet innan du stoppar in det i kassettdäcket så förhindrar du att det trasslar in sig och skadas. Stoppa en blyertspenna i spolhålet och vrid försiktigt tills bandet är spänt. Se dock till att du inte spänner det för hårt.

Rör absolut inte vid själva bandytan. Det är synnerligen känsligt och vidröring kan skada både bandet och dess innehåll.

Efter att du stoppat tillbaka kassetten i dess ask skall du förvara dem på en plats där de inte utsätts för direkt solljus, fukt, höga temperaturer och magnetiska fält (TV-apparater, högtalare och liknande). Höga temperaturer och fukt skadar själva bandet, medan magnetfält kan orsaka att bandets innehåll går förlorat. Undvik att röra vid bandytan med fingrarna, eftersom spelhuvudet tar skada av smuts och hudfuktighet.

UNDERHÅLL

RENGÖRING AV BANDETS TRANSPORTVÄG

En kontinuerligt hög återgivningskvalitet från ditt kassettdäck är beroende av periodisk rengöring av spelhuvudena, kapstan, tryckrullarna och alla andra ytor där bandet transporteras. Även vid normal användning samlas det damm och smuts på spelhuvudena, kapstan, och tryckrullarna. Detta leder till försämrad ljudkvalitet, ljudförluster (intervaller utan ljud), ostadig bandhastighet, förlust av höga frekvenser m.m. Rengör spelhuvudena och alla ytor som bandet löper över med rengöringskassetter och rengöringsvätskor som kan köpas i fackhandeln.

DÄCK B

Tonhuvudena Tryckrulle Kapstan/Kapstan Tryckrulle

AVMAGNETISERING

Efter 20 - 30 timmars spelning har så pass mycket kvarstående magnetism samlats på spelhuvudena att en sämre återgivning av de höga frekvenserna uppstår. Använd då en defluxer (avmagnetiseringsapparat). Finns hos de flesta radiobutiker.

- Vid rengöring av bandbanan eller avmagnetisering av huvudena bör du noga följa de anvisningar som medföljer material såsom rengöringsvätska eller huvudavmagnetiserare.

FJÄRRKONTROLL (EXTRA TILLBEHÖR)

Med fjärrkontrollen RKX1, som du kan köpa som extra tillbehör, kan du styra apparaten från din lyssningsposition. Se den manual som följer med fjärrkontrollen för närmare detaljer.

SINGLE DECK +3 MTCO 500A +1 +2 +3 +4 +5 +6 +7 +8 +9 +10 +11 +12 +13 +14 +15 +16 +17 +18 +19 +20 YAMAHA

FJÄRRKONTROLLENS FUNKTIONSOMRÅDE
Exempel: KX-W421

Fjärrkontrollsensor 7 meter 30° 30°

FELSÖKNING

Kontrollera nedanstående tabell om ditt kassettdäck inte fungerar som det ska. Här förtecknas vanliga driftsfel och enkla åtgärder som kan vidtas för att korrigera problemet. Om felet inte kan avhjälpas, eller om det inte förekommer i tabellen, bör du koppla ur nätkabeln och kontakta en auktoriserad YAMAHA-handlare eller serviceverkstad.

Fel	Orsak	Åtgård
Bandet förflyttas inte vid in- eller avspelning.	●Nätsladden inte inkopplad.●Kassettens hölje är böjt eller skadat.	●Koppla in nätsladden ordentligt.●Spela inte skadade kassetter.
Det händer att apparaten inte fungerar på rätt sätt.	●Kraftiga yttre störningar påverkar apparaten (åskväder, kraftig statisk elektricitet, etc.), eller apparaten har manövrerats felaktigt.	●Slå av enheten och koppla bort nätkabeln från vägguttaget. Anslut sedan nätkabeln igen efter cirka 30 sekunder, slå på strömmen och försök på nytt.
Inspelningspausknappen (REC/ PAUSE) fungerar ej.	●Kassett saknas.●Skyddsflikarna avbrutna.	●Stoppa i en kassett.●Byt ut kassetten eller täck över hålen med klibbig tejp.
Ljudet försvagas eller blir knappt hörbart.	●Spelhuvudet är smutsigt.●Spelhuvudet är magnetiserat.●Bandet är skadat eller av dålig kvalitet.	●Rengör huvudet.●Avmagnetisera huvudet med en avmagnetiserare.(defluxer)●Byt till ett annat band.
Inspelade ljudet förvrängs.	●Bandet är dåligt (deformerat eller utsträckt).●Kassettens hölje är böjt.●Inspelningsnivån är för hög.	●Stoppa i en ny kassett.●En böjd kassett kan inte repareras. Pröva med en ny kassett.●Kontrollera ingångsnivån med signalmätaren och använd en lägre nivå vid inspelningen.
Bandet spelas av men inget ljud hörs.	●Felaktig anslutning mellan kassettdäcket och förstärkaren eller receivern.	●Kontrollera anslutningarna.
Onödigt brus.	●Spelhuvudet är smutsigt.●Spelhuvudet är magnetiserat.●Bandet är skadat eller av dålig kvalitet.●Dåliga anslutningar.●Påverkan av yttre elektriskt brus.	●Rengör huvudet.●Avmagnetisera huvudet med en defluxer.●Byt till ett bättre band.●Kontrollera in- och utgångsanslutningarna och stoppa in kontakterna ordentligt.●Flytta apparaten bort från annan elektrisk apparatur (TV, lysrör, elektrisk filt etc.).
Onödigt svaj (ljudet böljar)	●Kapstan eller tryckrullen är smutsig eller bandet är dåligt.●Bandet är upprullat ojämt.	●Rengör kapstan och tryckrullen eller byt till ett bättre band.●Återspola bandet.
Bandet stoppar mitt i en in- eller avspelning.	●Bandet är slakt eller har rullat upp sig kring kapstan.	●Stoppa in en penna i kassetthålet och rulla upp kassetten.
Spelar inte in.	●Reglaget RECL LEVEL inställt för lågt.●Skyddsflikarna avbrutna.	●Justera REC LEVEL.●Byt ut kassetten eller täck över hålen med klibbig tejp.
Blanksökning fungerar ej.	●Inspelade sektionen är för kort.●Inspelade sektionen har avsnitt med låg nivå.●Konversation etc. har spelats in.	●Det blanka avsnittet måste vara minst fyra sekunder.●ingen reparationsmöjlighet●ingen reparationsmöjlighet
De höga frekvenserna understryks vid avspelning och är obehagliga att lyssna på, brusnivån är också för hög.	●Band inspelat med Dolby NR avspelas med brusomkopplaren avslagen.	●Spela av bandet med rätt Dolby NR.
Avspelningsljudet är dovt och höga frekvenserna är inte hörbara.	●Normalinspelat band avspelas med Dolby NR.●Spelhuvudet är smutsigt.●Spelhuvudet är magnetiserat.	●Spela av med Dolby NR avslagen.●Rengör och avmagnetisera huvudet med en avmagnetiserare.
Avspelning av kassetter inspelade på andra kassettdäck ger mätarutslag som är större (mindre) än vid inspelning.	●Grundnivåerna är olika för kassettdäck.	●Detta är inget fel.
Fjärrkontrollen kan inte användas.	●Batterierna har tagit slut.●Fjärrkontrollen manövreras från för långt håll eller med för stor vinkel.●Kraftigt ljus lyser på fjärrkontrollsensorn.	●Byt ut batterierna.●Manövrera fjärrkontrollen inom 7 meter från apparaten och inom 30^ .●Ställ apparaten så att det kraftiga ljuset försvinner.

SPECIFICATIONER

Spårstruktur .... Dubbelt stereokassettdäck med 4 spår och 2 kanaler för in/avspelning och med automatisk bandvändning

Motor ...... DC servo motor x 2 (huvudmotor)

Huvud ....Inspelning/Avspelning: Hård permalloy x 1 Readering: Ferrit med dubbel spalt x 1 Avspelning: Hård permalloy x 1

Snabbtransport 100 sek. (C-60)

Svaj WRMS 0,08% Peaktopp ±0,15%

Signal/brusförhållande (Utan Dolby NR)....58 dB (Dolby B NR)....66 dB (Dolby C NR)....74 dB

Frekvensområde (-20dB) Typ I/Normal 20 \~ 17.000 Hz ±3 dB

Typ II/Högkvalitetsband (kromband) ...... 20 \~ 18.000 Hz ±3 dB Typ IV/Metallband ...... 20 \~ 20.000 Hz ±3 dB

Typ I/Normal 20 \~ 16.000 Hz ±3 dB Typ II/Högkvalitetsband (kromband) 20 \~ 17.000 Hz ±3 dB Typ IV/Metallband 20 \~ 19.000 Hz ±3 dB

Harmonisk distorsion (THD) KX-W421 ....... mindre än 0,8% KX-W321 ....... mindre än 1,0%

Ingångskänslighet/Impedans Linje 100 mV/43 k-ohm

Utgångsnivå Linje 570 mV/1,4 k-ohm Hörlurar 0,25 mV/8 ohm

Kanalseparation (1 kHz) ...... mer än 40 dB

Överhörning (125 Hz) ...... mer än 55 dB

ALLMÄNT

Strömkälla

Modell för USA och Canada 120 V, 60 Hz

Modell för europeiska kontinenten och Storbritannien

230 V, 50 Hz

Allmän och Kinesiska modell 110/120/220/240 V, 50/60 Hz

Strömförbrukning

KX-W421 14 W/7 W (Beredskapsläge)

KX-W321

Modell för USA och Canada

11 W/7 W (Beredskapsläge)

Övriga modeller.... 12 W/7 W (Beredskapsläge)

Mått (B x H x D) 435 x 146 x 279 mm

Vikt 5,0 kg

Tillbehör

Ljudkablar .... 1 par

* Rätt till ändringar förbehålls.
