Producttype	Dubbele stereocassettedeck met automatische omschakeling
Merk	YAMAHA
Model	KXW321
Afmetingen (B x H x D)	435 x 146 x 279 mm
Gewicht	5,0 kg
Voeding	110/120/220/240 V, 50/60 Hz (algemeen model)
Stroomverbruik	12 W (stand-by 7 W)
Koppen	Opname/weergave: harde Permalloy; Wissen: dubbele luchtspleet ferriet; Weergave: harde Permalloy
Motor	CC-servomotor x 2 (hoofdmotoren)
Ruisonderdrukking	Dolby B / C
Automatische bandkeuze	Normaal (Type I), Chroom (Type II), Metaal (Type IV)
Belangrijkste functies	Weergave, opname, kopiëren op normale/hoge snelheid, nummerzoeken, stille opname, terugkeer na opname, aaneengeschakelde weergave
Lijningang	100 mV / 43 kΩ
Lijnuitgang	570 mV / 1,4 kΩ
Hoofdtelefoonuitgang	0,25 mV / 8 Ω
Signaal/ruisverhouding	58 dB (zonder Dolby), 66 dB (Dolby B), 74 dB (Dolby C)
Frequentiebereik	20 Hz - 17 kHz (Type I), 20 Hz - 18 kHz (Type II), 20 Hz - 20 kHz (Type IV)
Flutter en wow	0,08 % (gewogen effectief)
Harmonische vervorming	Minder dan 1,0 %
Onderhoud en reiniging	Periodieke reiniging van koppen, capstan en drukrol met reinigingscassette; demagnetisatie na 20-30 uur gebruik
Veiligheid	Open de behuizing niet, vermijd blootstelling aan regen of vocht, ontkoppel voor verplaatsing
Inbegrepen accessoires	Audiokabels (1 paar)
Optionele afstandsbediening	RKX1 (bereik 7 m, hoek 30°)

Veelgestelde vragen - KXW321 YAMAHA

Hoe steek ik een cassette in het deck?

Steek de cassette met de kant van het blootgestelde lint naar beneden. Sluit het compartiment door op het klepje te drukken op de plaats gemarkeerd △ CLOSE totdat het volledig sluit.

Waarom beweegt de band niet bij afspelen of opnemen?

Controleer of de stekker in het stopcontact zit. Als de cassette krom of beschadigd is, vervang deze. Bij invloed van externe ruis (bliksem, statische elektriciteit), zet het apparaat uit, trek de stekker 30 seconden uit het stopcontact en steek hem er weer in.

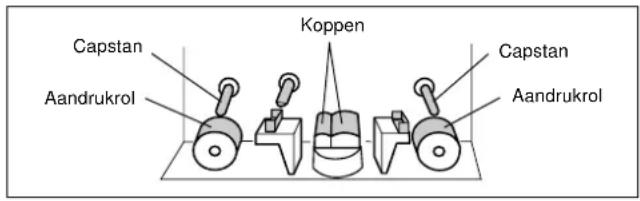

Hoe reinig ik de koppen en het bandpad?

Gebruik een in de handel verkrijgbare reinigingscassette of een vloeibare reiniger. Reinig regelmatig de koppen, de capstan en de drukrol om kwaliteitsverlies te voorkomen. Volg de instructies van het reinigingsproduct.

Wat te doen als het geluid vervormd is of hoge frequenties mist?

Dit kan komen door vuile of gemagnetiseerde koppen. Reinig de koppen met een reinigingscassette en demagnetiseer ze daarna met een kopdemagnetiseerder na 20 tot 30 uur gebruik. Controleer ook of het opnameniveau niet te hoog staat.

Hoe kopieer ik een cassette van deck A naar deck B?

Plaats de originele cassette in deck A en een lege cassette in deck B. Zet de MODE-schakelaar op de gewenste stand (RELAY of anders). Druk op de DUBBING-toetsen om de snelheid te kiezen (NORMAL of HIGH). Het kopiëren start automatisch.

Waarom werkt het nummerzoeken niet?

Het nummerzoeken vereist een stille interval van minstens 4 seconden tussen de nummers. Het werkt mogelijk niet goed met banden die op laag niveau zijn opgenomen of overmatige ruis bevatten.

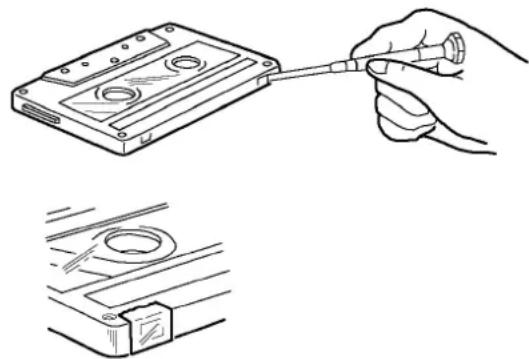

Hoe bescherm ik een opname tegen wissen?

Alle cassettes hebben beschermingsgaten met een lipje. Breek na het opnemen dit lipje af om per ongeluk wissen te voorkomen. Om opnieuw op te nemen, bedek het gat met een stukje tape.

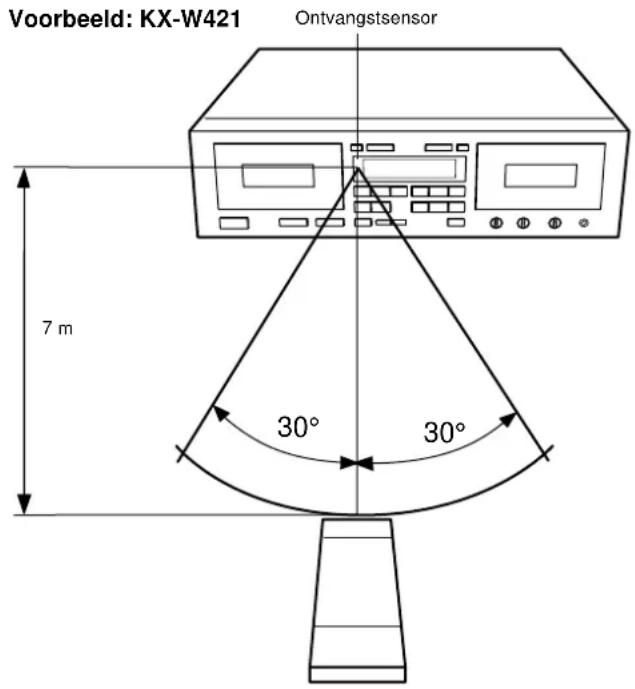

Hoe gebruik ik de optionele afstandsbediening?

De optionele afstandsbedieningszender RKX1 maakt het mogelijk het deck op afstand te bedienen. Richt deze op de detector op het apparaat op een maximale afstand van 7 meter en onder een hoek van 30°. Raadpleeg de handleiding van de RKX1 voor meer details.

Wat te doen bij brom of overmatige ruis?

Plaats het deck uit de buurt van bronnen van magnetische velden (transformatoren, motoren, televisies). Controleer de in- en uitgangsaansluitingen. Reinig de koppen en demagnetiseer ze indien nodig.

Hoe stel ik het optimale opnameniveau in?

Lees het luidste gedeelte van de op te nemen bron af. Stel de REC LEVEL knop zo in dat het signaal met de grootste amplitude ongeveer +4 dB bereikt op de piekniveaumeters. Voor model KX-W421 pas ook de balans aan met REC BALANCE voor evenwicht tussen linker- en rechterkanaal.

GEBRUIKSAANWIJZING KXW321 YAMAHA

1. Dit stereo-cassettedeck is van zeer hoogwaardige kwaliteit. Lees deze gebruiksaanwijzing aandachtig door voor een juiste bediening en zo de beste resultaten te verkrijgen.
2. Kies een goede plaats voor het installeren van het toestel. Vermijd installatie op plaatsen waar het directe zonlicht op valt of in de buurt van een verwarmingselement. Vermijd tevens plaatsen die onderhevig zijn aan trillingen en overmatig stof, warmte, koude of vocht. Plaats het toestel niet te dicht bij toestellen die een bromtoon opwekken, zoals transformators of motors.
3. Open de behuizing niet daar dit het toestel kan beschadigen of mogelijk een elektrische schok kan veroorzaken. Raadpleeg een handelaar indien er ongewenste voorwerpen in het toestel zijn gekomen.
4. Trek de stekker uit het stopcontact als het toestel voor langere tijd niet wordt gebruikt. Trek hiervoor aan de stekker en nooit aan het snoer.
5. Voer geen overmatige druk op de regelaars en knoppen uit.
6. Haal de stekker uit het stopcontact en verbreek alle aansluitingen met andere toestellen alvorens dit toestel te verplaatsen.
7. Reinig het toestel niet met chemische oplosmiddelen daar de afwerking hierdoor kan worden aangetast. Gebruik een schone droge doek voor het reinigen.
8. Zorg dat er geen metalen voorwerpen (schroevendraaiers, gereedschap, etc.) in de buurt van de opname/weergavekop komen. Dit kan namelijk krassen op de spiegelachtige afwerking veroorzaken of de magnetische eigenschappen van de koppen mutileren, waardoor de geluidskwaliteit nadelig wordt beïnvloed.
9. De opname/weergavekop in dit toestel is van een zeer hoge kwaliteit met uitstekende weergavekarakteristieken. De kop kan echter door gebruik van oude cassettes of stof worden verontreinigd. Dit heeft een nadelig effect op de weergave. Reinig de kop daarom regelmatig met een in de handel verkrijgbare koppenreiniger of reinigingsvloeistof wordt zoals in deze gebruiksaanwijzing beschreven.
10. Lees alvorens het toestel voor reparatie weg te brengen eerst het gedeelte "OPLOSSEN VAN PROBLEMEN" door.

11. Bewaar deze gebruiksaanwijzing zodat u deze indien nodig op een later tijdstip nog kunt naslaan.

12. Spanningskiezer (algemeen model en model voor China) De spanningskiezer op het achterpaneel van dit toestel dient ALVORENS de stekker van het netsnoer in het stopcontact te steken, met de plaatselijke netspanning overeenkomstig te worden gesteld. (De spanningskiezer is instelbaar op 110/120/220/240 Volt wisselstroom.)

OPMERKING

Controleer de auteurswetten in het land van gebruik alvorens platen, CD's, radio-uitzendingen, etc. op te nemen. Het opnemen van door auteurswetten beschermd materiaal is mogelijk verboden.

WAARSCHUWING

Dit apparaat wordt niet losgekoppeld van de netspanning zolang als de stekker er van nog in het stopcontact steekt, ook al wordt het apparaat zelf uitgeschakeld. Deze toestand wordt de standby functie genoemd. In deze toestand zal het apparaat een zeer kleine hoeveelheid stroom verbruiken.

Voor klanten in Nederland

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA

INHOUDSOPGAVE

KENMERKEN 93

AANSLUITINGEN 94

OPMERKINGEN AANGAANDE DEZE GEBRUIKSAANWIJZING 94

WEERGAVE (Voor zowel DECK A als DECK B)...... 95

BASISBEDIENING 95

FRAGMENTZOEKEN 97

DOORLOPENDE WEERGAVE 98

KOPIEREN (Van DECK A naar DECK B) 102

CASSETTES 103

ONDERHOUD 104

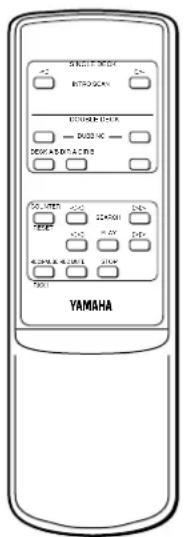

BEREIK VAN DE AFSTANDSBEDIENING.... 104

OPLOSSEN VAN PROBLEMEN.... 105

●Kwalitatief hoogwaardige harde permalloy opname-/weergavekop in Deck B en weergavekop in Deck A

●Dolby B/C ruisonderdrukking

- Weergave-afstelregelaar voor verbeterde compatibiliteit met andere weergave-decks (alleen KX-W421)

●Automatische vaststelling van het bandtype

●Dolby HX Pro Dynamische Bias Servo (alleen KX-W421)

●Doorlopende weergave van DECK A naar DECK B

●Fragmentzoekfunctie

- Opnamedempingsfunctie

●Naar het begin van de opname terugspoelen

- Eenvoudig kopieren van cassettes met normale of dubbele snelheid

- Piekniveaumeters met vergrendelfunctie

- Op afstand bedienbaar met los verkrijgbare afstandsbediening.

Dolby ruisonderdrukking en HX Pro headroom extension geproduceerd onder licentie van: Dolby Laboratories Licensing Corporation. HX Pro ontwikkeld door Bang & Olufsen.

DOLBY, het dubbel D symbool ☒ en HX PRO zijn handelsmerken van: Dolby Laboratories Licensing Corporation.

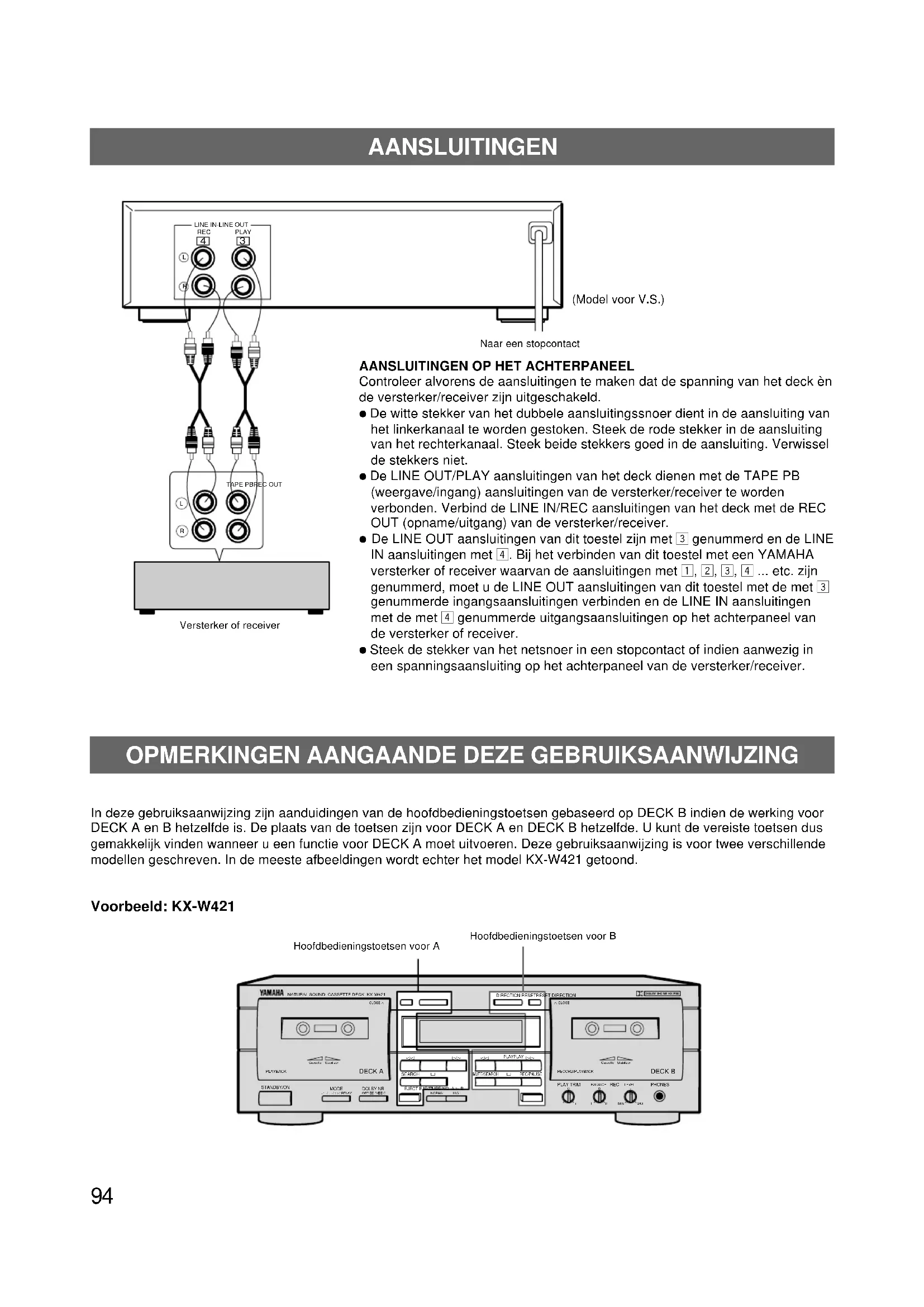

AANSLUITINGEN

LINE IN-LINE OUT REC 4 PLAY 3 (Model voor V.S.) Naar een stopcontact

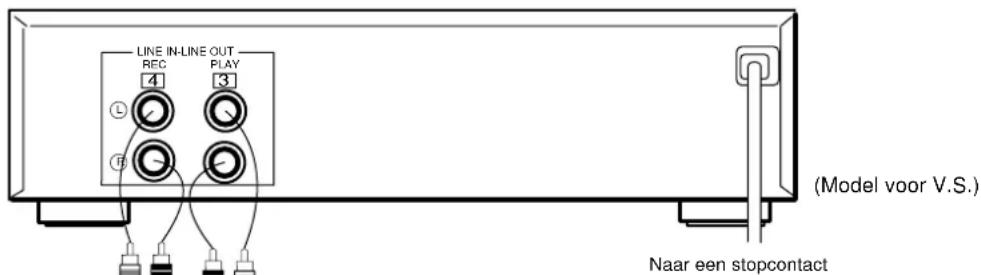

AANSLUITINGEN OP HET ACHTERPANEEL

Controleer alvorens de aansluitingen te maken dat de spanning van het deck èn de versterker/receiver zijn uitgeschakeld.

• De witte stekker van het dubbele aansluitingssnoer dient in de aansluiting van het linkerkanaal te worden gestoken. Steek de rode stekker in de aansluiting van het rechterkanaal. Steek beide stekkers goed in de aansluiting. Verwissel de stekkers niet.
• De LINE OUT/PLAY aansluitingen van het deck dienen met de TAPE PB (weergave/ingang) aansluitingen van de versterker/receiver te worden verbonden. Verbind de LINE IN/REC aansluitingen van het deck met de REC OUT (opname/uitgang) van de versterker/receiver.
• De LINE OUT aansluitingen van dit toestel zijn met 3 genummerd en de LINE IN aansluitingen met 4. Bij het verbinden van dit toestel met een YAMAHA versterker of receiver waarvan de aansluitingen met 1, 2, 3, 4 ... etc. zijn genummerd, moet u de LINE OUT aansluitingen van dit toestel met de met 3 genummerde ingangsaansluitingen verbinden en de LINE IN aansluitingen met de met 4 genummerde uitgangsaansluitingen op het achterpaneel van de versterker of receiver.
• Steek de stekker van het netsnoer in een stopcontact of indien aanwezig in een spanningsaansluiting op het achterpaneel van de versterker/receiver.

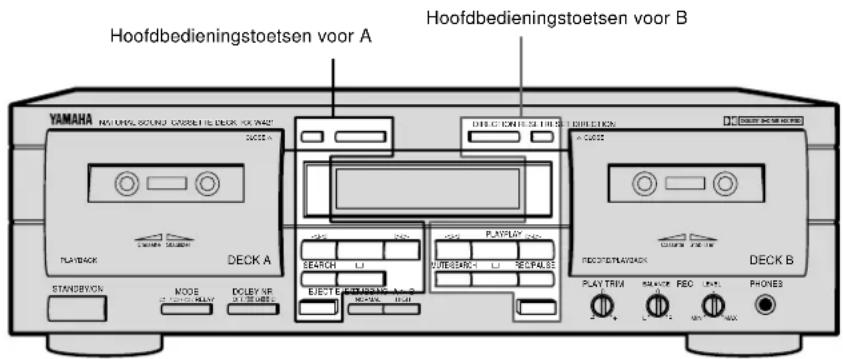

OPMERKINGEN AANGAANDE DEZE GEBRUIKSAANWIJZING

In deze gebruiksaanwijzing zijn aanduidingen van de hoofdbedieningstoetsen gebaseerd op DECK B indien de werking voor DECK A en B hetzelfde is. De plaats van de toetsen zijn voor DECK A en DECK B hetzelfde. U kunt de vereiste toetsen dus gemakkelijk vinden wanneer u een functie voor DECK A moet uitvoeren. Deze gebruiksaanwijzing is voor twee verschillende modellen geschreven. In de meeste afbeeldingen wordt echter het model KX-W421 getoond.

Voorbeeld: KX-W421

Hoofdbedieningstoetsen voor A Hoofdbedieningstoetsen voor B YAMAHA NO. UHV5 SOUND GWRRE BE DECK 10X WAF DOCT ON 24 TH STANDBVON MODE DOUVE NR STANDBVON MODE DOUVE NR DECK A DOCT ON 24 TH STANDBVON MODE DOUVE NR DECK B DOCT ON 24 TH STANDBVON MODE DOUVE NR DECK A DOCT ON 24 TH STANDBVON MODE DOUVE NR DECK B DOCT ON 24 TH STANDBVON MODE DOUVE NR DECK A DOCT ON 24 TH STANDBVON MODE DOUVE NR DECK B DOCT ON 24 TH STANDBVON MODE DOUVE NR STANDBVON MODE DECK A DOCT ON 24 TH STANDBVON MODE DOUVE NR STANDBVON MODE DECK A DOCT ON 24 TH STANDBVON MODE DOUVE NR STANDBVON MODE DECK A DOCT ON 24 TH STANDBVON MODE DOUVE NR STANDBVON MODE DECK A DOCT ON 26 TH STANDBVON MODE DOUVE NR STANDBVON MODE DECK A DOCT ON 26 TH STANDBVON MODE DOUVE NR STANDBVON MODE DECK A DOCT ON 26 TH STANDBVON MODE DOUVE NR STANDBVON MODE DECK A DOCT ON 26 TH STANDBV ON MODE DOUVE NR STANDBV ON MODE DECK A DOCT ON 26 TH STANDBV ON MODE DOUVE NR STANDBV ON MODE DECK A DOCT ON 26 TH STANDBV ON MODE

WEERGAVE (Voor zowel DECK A als DECK B)

Voorbereidingen

• Druk op de STANDBY/ON schakelaar om de spanning in te schakelen.
• Schakel de versterker of receiver in de ingangsfunctie voor het cassettedeck.

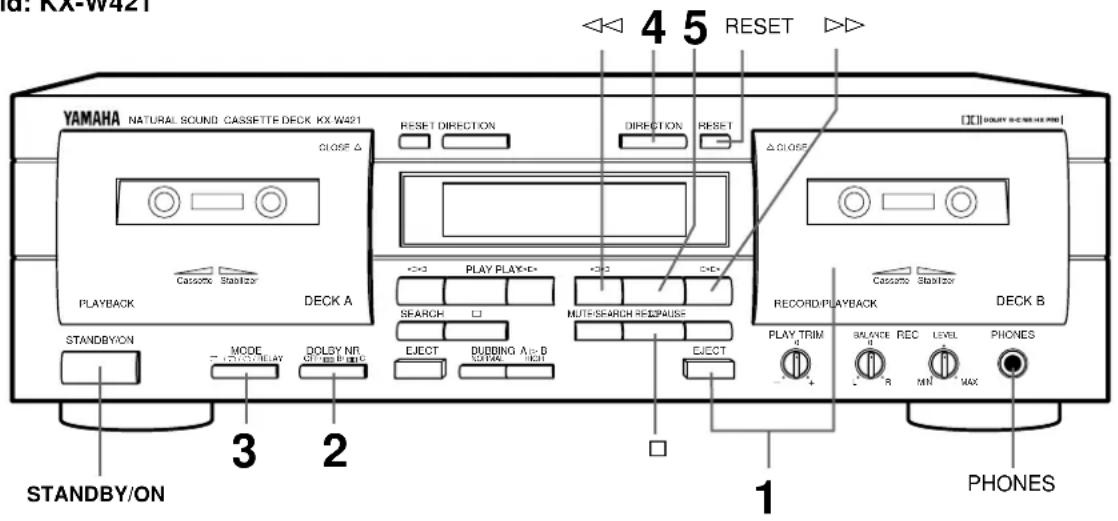

BASISBEDIENING - Cassetteweergave

Voorbeeld: KX-W421

YAMAHA NATURAL SOUND CASSETTE DECK KX-W421 RESET DIRECTION DIRECTION RESET Δ CLOSE Δ CLOSE PLAYBACK DECK A MODE STRAWBAY DOBY NR OFF-BE-DECK SEARCH DUDDING A/B OPTAL HLET MUTE-SFARCH RE&PAUSE EJECT EJECT RECORD/PLAYBACK DECK B PLAY TRIM BALANCE REC LEVEL PHONES R MIN MAX STANDBY/ON 3 2 1 PHONES

1	Plaats de cassette met de open zijde naar beneden en de voorkant naar u toe (De voorkant is de kant die naar u toe wijst. De andere kant wordt de tegengestelde kant genoemd.) Druk op het met △CLOSE gemarkeerde gedeelte van de houder om de cassettehouder te sluiten. De houder moet vastklikken.		2Zie de onderstaande beschrijving.
3 Zie de onderstaande beschrijving.		4 Stel de bandlooprichting voor DECK A of B in. Door iedere druk op deze toets wordt afwisselend de voorwaartse (I>) of tegengestelde (<) richting ingesteld en licht de overeenkomstige indicator op het display op.		5

Snel door- of terugspoelen van de band

Indien de ▷ bandlooprichtingindicator is opgelicht:

Door op de ▷▶ toets te drukken, wordt de band snel doorgespoeld, druk op ◀◀ voor het snel terugspoelen.

Indien de ◀ bandlooprichtingindicator is opgelicht:

Door op de ◀◀ toets te drukken, wordt de band snel doorgespoeld, druk op ▶▶ voor het snel terugspoelen.

Stoppen van de weergave

Druk op de □ toets. Druk op de EJECT toets om de cassette uit te werpen. De cassettehouder opent. Druk op de STANDBY/ON toets om het toestel in de standbyfunctie te schakelen.

Terugstellen van de teller naar "0000"

Druk op de RESET toets. Gebruik de bandteller om een bepaald punt op de band op te zoeken (van 0000 t/m 9999).

Druk de DOLBY NR toets in de stand die overeenkomt met het voor opname gebruikte Dolby ruisonderdrukkingssysteem.

OFF : Voor een cassette die zonder Dolby ruisonderdrukking is opgenomen (DOLBY NR OFF).

B : Voor een cassette die met Dolby B ruisonderdrukking is opgenomen (DOLBY B NR).

C : Voor een cassette die met Dolby C ruisonderdrukking is opgenomen (DOLBY C NR).

Instellen van de REVERSE MODE schakelaar (in stap 3)

Met de "auto-reverse" functie wordt de bandtransportrichting automatisch omgedraaid. Kies een van de standen (→ of (→) (→) RELAY) of de functie waarbij de band niet automatisch wordt "omgedraaid" (→).

: Indien tijdens weergave of het snel doorspoelen (of terugspoelen) het eind van de band van een cassettekant wordt bereikt, zal het deck in de stopfunctie schakelen.

3):Beide kanten van de cassette worden weergegeven. Na weergave zal het deck bij het eind van de band in de stopfunctie schakelen. (Indien de bandrichting op △ is gesteld, zal uitsluitend de achterkant van de cassette worden weergegeven.)

(2): Beide kanten van de cassette worden herhaald weergegeven (maximaal 8 keer).

RELAY : De cassettes in DECK A en B worden achtereenvolgend weergegeven. (Zie "DOORLOPENDE WEERGAVE" op blz. 98.)

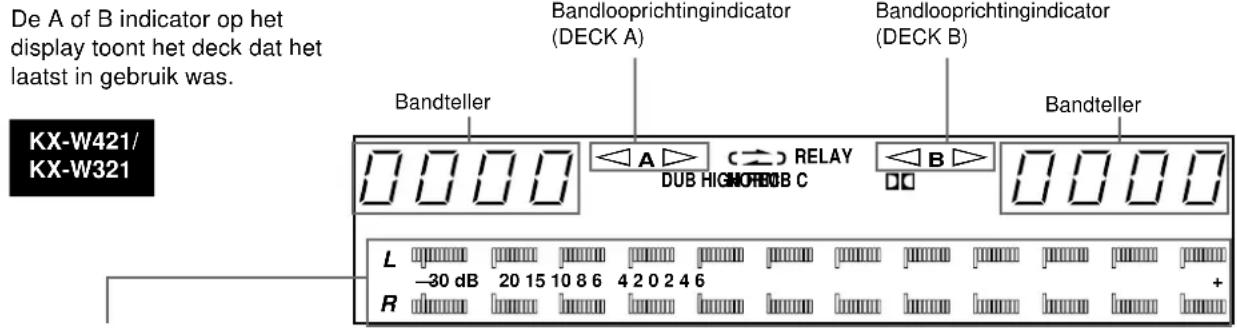

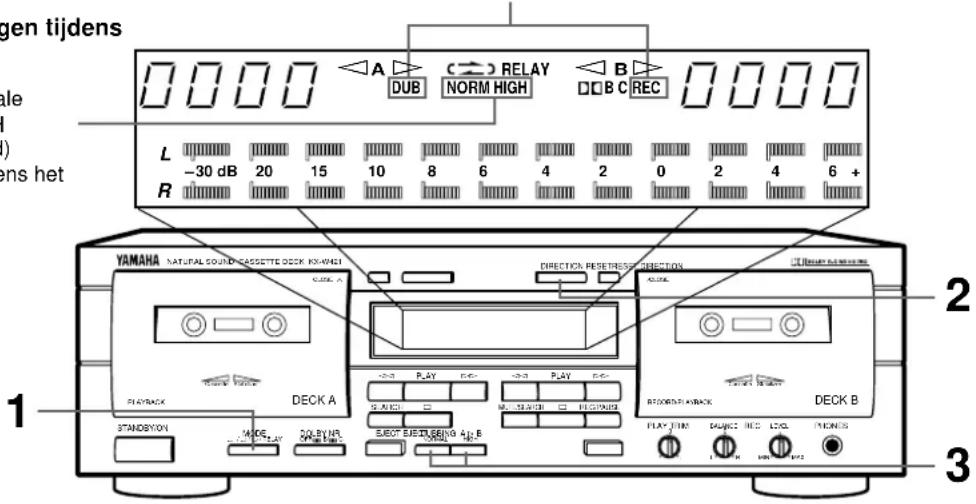

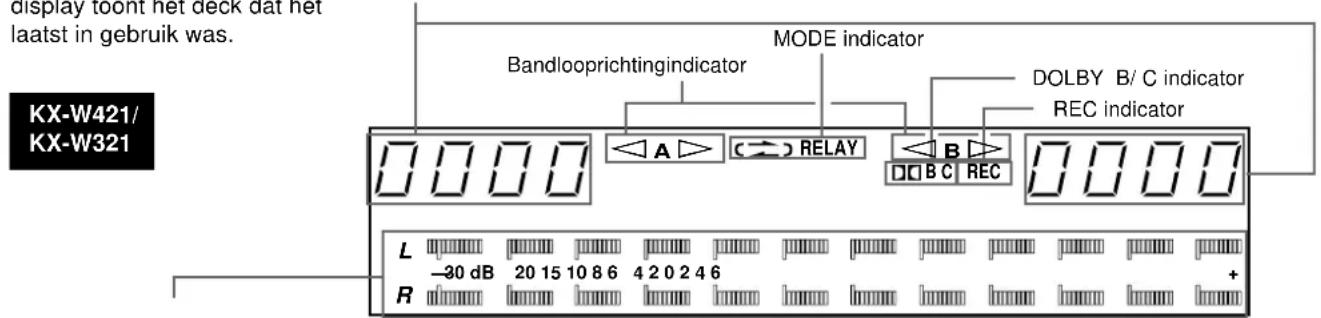

Display-aanduidingen tijdens weergave

De A of B indicator op het display toont het deck dat het laatst in gebruik was.

De A of B indicator op het display toont het deck dat het laatst in gebruik was. KX-W421/ KX-W321 Bandteller Bandlooprichtingindicator (DECK A) Bandlooprichtingindicator (DECK B) DUB HIGNORB C RELAY Bandteller L -30 dB 20 15 10 8 6 4 2 0 2 4 6 R

Piekniveaumeters
Deze meters tonen het niveau van de pieksignalen tijdens opname en weergave. Het bereik van de meters ligt tussen de -30 dB en +6 dB. De aanduiding voor het linker- en rechterkanaal is gescheiden. De meters zijn voorzien van een vergrendelfunctie waarmee het piekniveau ongeveer 1,5 seconde wordt aangehouden.

Instellen van het volume

Gebruik de volumeregelaar van de versterker of receiver.

Gebruik van een hoofdtelefoon

Steek de plug van een hoofdtelefoon in de PHONES aansluiting. Verlaag het volume van de luidsprekers met de volumeregelaar van de versterker indien u alleen via de hoofdtelefoon wenst weer te geven.

Opmerkingen

Druk nooit op de EJECT toets terwijl de band nog wordt getransporteerd.

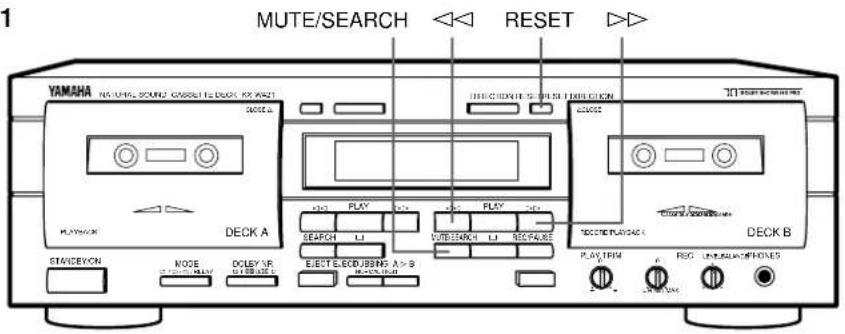

Voorbeeld: KX-W421

MUTE/SEARCH RESET YAMAHA NATURAL SOUND GASBUTS DUCK XK ANT DECK A STAVIDYON NODE COLDY SR ELECT BEOUBING A > 8 BEET PLAY LU PLAY LU SECS/PLAY/SERK PLAY TRIM REG UNIAND/PHONES 301 SECS/PLAY/SERK DECK B

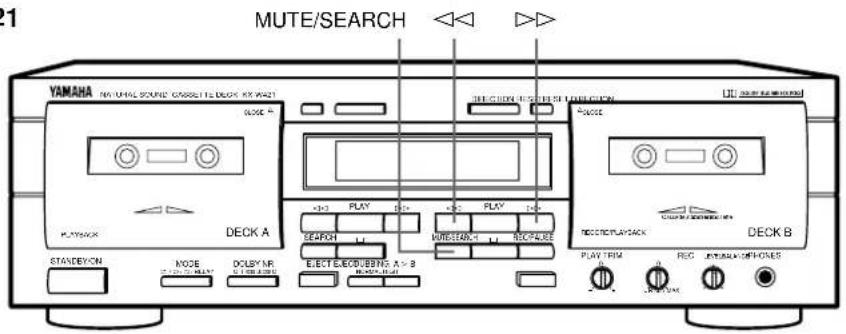

FRAGMENTZOEKEN - het begin van een fragment opzoeken en de weergave vanaf daar starten

Het volgende fragment instellen Indien de ▷ bandlooprichtingindicator is opgelicht:

Tegelijkertijd drukken. MUTE/SEARCH

Indien de ◀ bandlooprichtingindicator is opgelicht:

Tegelijkertijd drukken. MUTE/SEARCH

Het begin van het huidige fragment instellen Indien de ▷ bandlooprichtingindicator is opgelicht:

Tegelijkertijd drukken. MUTE/SEARCH

Indien de ◀ bandlooprichtingindicator is opgelicht:

Tegelijkertijd drukken. MUTE/SEARCH

Een voorgaand fragment instellen

- Bedien de volgende toetsen terwijl het begin van het huidige fragment wordt weergegeven.

Indien de ▷ bandlooprichtingindicator is opgelicht:

Tegelijkertijd drukken. MUTE/SEARCH

Indien de ◀ bandlooprichtingindicator is opgelicht:

Tegelijkertijd drukken. MUTE/SEARCH

Opmerkingen

• Het niet-opgenomen (blanco) gedeelte tussen fragmenten dient tenminste 4 seconden te bedragen.
• Fragmentzoeken werkt mogelijk niet juist indien het opnameniveau zeer laag is of er sprake is van veel ruis op de cassette.

Voorbeeld: KX-W421

YAMAHA NATURAL SOUND CAGGETTE DECK XK/AVES MODE PLAYBACK DECK A STAYBEVION MODE DCUSY MR INTE-DRUM ELECT QUISER A 1.2 METH ELECT PROFESSIONAL MODE PLAY TRIM DECK B PLAY TRIM PHONES PLAY TRIM PROFESSIONAL MODE PLAY TRIM

DOORLOPENDE WEERGAVE - DECK A en DECK B achterelkaar weergeven

Plaats cassettes in DECK A en DECK B en start de weergave van DECK A.

De weergavepatronen zijn afhankelijk van de MODE keuzetoets verschillend. Zie de beschrijving hieronder.

Indien de MODE toets op (→) RELAY is gedrukt:

DECK A (voorkant → tegengestelde kant) → DECK B (voorkant → tegengestelde kant)

Display

Indien de MODE toets op (→) is gedrukt:

Indien de MODE toets op ≈0 is gedrukt:

DECK A (voorkant → tegengestelde kant) \ DECK B ( voorkant → tegengestelde kant) - Alleen de tegengestelde kant wordt weergegeven indien de ◀ bandlooprichting is ingesteld.

Indien de MODE toets op is gedrukt:

DECK A (voorkant of tegengestelde kant) DECK B (voorkant of tegengestelde kant)

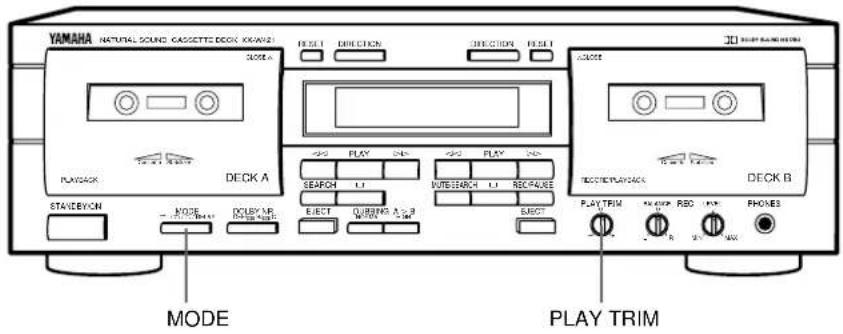

Indien het niveau van de hoge frequenties te hoog of te laag is bij weergave van een cassette die op een ander deck is opgenomen, kunt u met de PLAY TRIM regelaar de hoge frequentierespons bijregelen.

Verlaag de hoge frequenties als ze te sterk klinken.

Versterk de hoge frequenties indien deze te zwak worden weergegeven.

PLAY TRIM

PLAY TRIM

10 dB 100 1k 10kHz + ① ② - ③

①De hoge frequenties worden vervormd.
②Neutraal
③Te zwakke of geen hoge frequenties.

OPNAME

Voorbereidingen

• Druk op de STANDBY/ON schakelaar om de spanning in te schakelen.
• Schakel de versterker of receiver in de ingangsfunctie voor het cassettedeck.

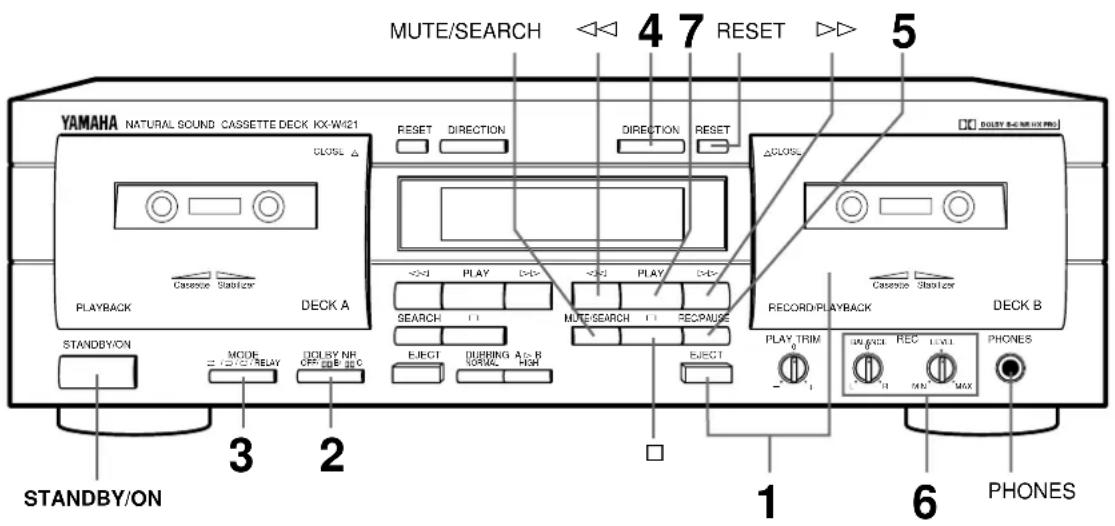

BASISBEDIENING - Opname van een programmabron

Voorbeeld: KX-W421

MUTE/SEARCH 4 7 RESET 5 YAMAHA NATURAL SOUND CASSETTE DECK KX-W121 RESET DIRECTION DIRECTION RESET ΔCLOSE PLAY C-<->> PLAY C-<->> C-<->> PLAY C-<->> CASEOUT STATOR PLAYBACK DECK A SEARCH EJECT DUBBING A.C.B NORMAL HIGH RECPAUSE RECORD/PLAYBACK PLAY TRIM PHONES STANDBY/ON MODE RELAY DOLBY NR OFF OR REC STANDBY/ON 3 2 1 6 PHONES

1Steek de cassette met de kantwaar de band blootligt omlaagin de houder van DECK B. (Devoorkant is de kant die naar utoe wijst. De andere kant wordtde tegengestelde kantgenoemd.) Druk op het met △CLOSE gemarkeerde gedeeltevan de houder om decassettehouder te sluiten. Dehouder moet vastklikken.		2Zie de onderstaandebeschrijving.		3Zie de onderstaandebeschrijving.
4Kies de bandlooprichting. (Druk op dedIRECTIONtoets voor DECK B.) Door iedere druk op de toetswordt afwisselend de voorwaartse richting (>) entegengestelde richting (<) ingesteld. De indicatorvan de gekozen richting licht op het display op.	5REC/PAUSE PLAYDe REC indicatorlicht op het displayop. Het deckschakelt in deopnamepauzefunctie.	6REC LEVELBALANCE Start de weergave van de brondie u wenst op te nemen enstel het opnameniveau en debalans in.(De KX-W321 heeft geen RECBALANCE regelaar.)		7Opnamestart.

Opname start.

DOLBY NR toets (in stap 2)

Druk de DOLBY NR toets in de stand die overeenkomt met het Dolby ruisonderdrukkingssysteem dat u voor opname wenst te gebruiken.

OFF : Voor opname zonder Dolby ruisonderdrukking (DOLBY NR OFF).

B: Voor opname met Dolby B ruisonderdrukking (DOLBY B NR).

C: Voor opname met Dolby C ruisonderdrukking (DOLBY C NR).

- Het Dolby ruisonderdrukkingssysteem is een uiterst effectieve methode om "sis" of ruis op een cassette tot een minimum terug te brengen. Dit toestel beschikt over zowel Dolby B als het nieuwe Dolby C ruisonderdrukkingssysteem. Dolby C ruisonderdrukking is ongeveer tweemaal zo effectief als Dolby B.

Toetsen voor het "omdraaien" van de cassette (REVERSE MODE) (in stap 3)

Met de auto-reversefunctie wordt de cassette automatisch "omgedraaid". Kies de functie voor beide kanten (1 of) de functie voor één kant (2).

: Indien tijdens opname het eind van de cassettekant wordt bereikt, schakelt het deck in de stopfunctie.

Beiden kanten van de cassette worden opgenomen. Hierna schakelt het deck in de stopfunctie.

- Indien de ◀ bandlooprichting is ingeschakeld, wordt alleen de tegengestelde kant opgenomen.

- Indien u (→) of (→) RELAY kiest, zal bij stap 5 automatisch naar de bandomkeerfunctie worden geschakeld.

Instellen van het opnameniveau (in stap 6)

Geef het gedeelte met het hoogste volume (piek) van de op te nemen bron weer en bekijk de meteruitiezing.

Stel het opnameniveau (REC LEVEL) zodanig in dat bij de hoogste piek +4 van het optimale opnameniveau wordt bereikt. Normaliter is het het best om de REC BALANCE regelaar (alleen KX-W421) zodanig in te stellen dat de meteruitlezing voor het linker- en rechterkanaal hetzelfde is.

Display-aanduidingen tijdens weergave

De A of B indicator op het display toont het deck dat het laatst in gebruik was.

Bandteller

De bandteller kan als geheugensteuntje voor het lokaliseren van een bepaald gedeelte (0000 tot 9999) worden gebruikt. Druk op de RESET toets om de teller naar "0000" terug te stellen.

display toont net deck dat het laatst in gebruik was. KX-W421/ KX-W321 Bandlooprichtingindicator MODE indicator DOLBY B/ C indicator REC indicator A ▶ C → RELAY B ▶ □□ B C REC 0 0 0 0 L -30 dB 20 15 10 8 6 4 2 0 2 4 6 R

Piekniveaumeters

Deze meters tonen het niveau van de pieksignalen tijdens opname en weergave. Het bereik van de meters ligt tussen de -30 dB en +6 dB. De aanduiding voor het linker- en rechterkanaal is gescheiden. De meters zijn voorzien van een vergrendelfunctie waarmee het piekniveau ongeveer 1,5 seconde wordt aangehouden.

Stoppen van de opname:

Druk op de □ toets.

Tijdelijk onderbreken van de opname:

Druk op de REC/PAUSE toets. Druk op de PLAY toets om het opnemen te hervatten.

Voorbeeld: KX-W421

MUTE/SEARCH YAMAHA NATURAL SOUND CASSETTE DECK X2 WAZI MODE * PLAY 1+ PLAY 1+ PLAY 1+ DECK A STANDBYON MODE DOLBY MR ELECT E-COOUBING: A > B RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOK RECOO

OPNAMEDEMPING (REC MUTE) - Tijdens opname een blanco gedeelte op de band aanbrengen

Tijdens opname:

De REC indicator knippert indien de opnamedempingsfunctie is geactiveerd.

Er wordt automatisch een blanco interval van 4 seconden aangebracht en het deck schakelt in de opname-pauzefunctie.

Indien een langer blanco interval gewenst is, dient u de toets ingedrukt te houden voor zo lang als u het interval wenst te maken. ALs de MUTE/SEARCH toets wordt losgelaten, schakelt het deck na deze 4 seconden in de opnamepauzefunctie. Druk op de PLAY toets om het opnemen weer te starten.

- Voor een korter niet-opgenomen gedeelte dient u zodra u het blanco gedeelte wenst te beëindigen op de PLAY toets te drukken. De opnamedempingsfunctie wordt geannuleerd en het opnemen vervolgt.

BEGINPUNT VAN DE OPNAME (REC RETURN) - naar het begin van de opname terugspoelen

Tijdens opname:
Indien de ▷ indicator is opgelicht:

Indien de ◀ indicator is opgelicht:

- Indien u tijdens opname op de PLAY toets drukt, wordt de band automatisch teruggespoeld naar het punt waarop u hiervoor op de PLAY toets had gedrukt.* Indien u bij het starten van de opname de bandteller naar "0000" terugstelt, zal met de functie voor het terugkeren de band automatisch naar het "0000" punt (beginpunt van de opname) worden teruggespoeld. Met deze functie wordt altijd naar het laatst vastgelegde punt teruggespoeld. Indien u bijvoorbeeld de bandteller naar "0000" terugstelt en vervolgens op de PLAY toets drukt, zal de band later naar het punt waarbij u op de PLAY toets drukte worden teruggespoeld.

* De PLAY toets kan niet worden gebruikt om tijdens het kopiëren een punt voor het terugkeren te markeren.

DOLBY HX PRO DYNAMISCHE BIAS SERVO SYSTEEM (alleen KX-W421)

Dit toestel beschikt over het Dolby HX Pro systeem voor het automatisch instellen van een effectieve voormagnetisatie en verminderen van vervorming en ruis, waardoor de hoge frequentierespons tijdens opname aanzienlijk wordt verbeterd. Cassettes opgenomen met deze functie kunnen ook met een uitstekende kwaliteit op een ander deck worden afgespeeld.

Gesynchroniseerd opnemen van CD's

Als dit toestel wordt gebruikt in combinatie met een YAMAHA CD-speler die een SYNCHRO toets heeft op de afstandsbediening, is het mogelijk om de opname en weergave van het cassettedeck en de CD-speler gesynchroniseerd met elkaar te starten en stoppen. Bediening tijdens opname vindt plaats met de afstandsbediening van de CD-speler. (Zie de gebruiksaanwijzing van de CD-speler voor nadere bijzonderheden.)

KOPIEREN (Van DECK A naar DECK B)

U kunt van DECK A naar DECK B kopieren. Open de cassettehouders door op de EJECT toetsen te drukken en plaats een lege, voor opname geschikte cassette, in DECK B en de te kopieren cassette in DECK A.

Example: KX-W421

Licht tijdens het kopieren op.

Display-aanduidingen tijdens het kopieren

De NORM (normale snelheid) of HIGH (dubbele snelheid) indicator licht tijdens het kopiëren op.

Indien u (2) of (2) RELAY RELAY heeft gekozen wordt automatisch de (2) omkeerfunctie ingesteld.

2

Stel de DIRECTION toetsen voor DECK A en B.

3

Stel de normale (NORMAL) of dubbele snelheid (HIGH) kopieerfunctie in met de DUBBING toetsen*. Het kopiëren start automatisch.

De overeenkomstige NORM of HIGH indicator licht op het display op.

* De geluidskwaliteit is beter indien met normale snelheid (NORMAL) wordt gekopieerd.

Stoppen van het kopieren

Druk op de □ toets. (Indien u op de □ toets van DECK B drukt, zal het bandtransport van beide decks tegelijk worden gestopt en de kopieerfunctie worden uitgeschakeld. Indien u op de □ toets van DECK A drukt, wordt DECK A direct in de stopfunctie geschakeld en zal op de band in DECK B een blanco gedeelte van 4 seconden worden aangebracht, waarna DECK B tevens in de stopfunctie schakelt.

Bij het bereiken van het eind van de cassette in DECK B zal eerst DECK B in de stopfunctie schakelen en vervolgens DECK A.

Indien de cassette in DECK A het einde bereikt, stopt eerst het transport van DECK A en vervolgens nadat een blanco gedeelte van 4 seconden is aangebracht, stopt DECK B.

Mogelijkheden tijdens het kopieren

De opnameterugspoelfunctie kan met DECK A worden uitgevoerd. Zie het gedeelte aangaande "BEGINPUNT VAN DE OPNAME" op de voorgaande bladzijde.

Opmerking

De DOLBY NR ruisonderdrukkingsfunctie wordt uitgeschakeld voor het kopiëren en het kopie wordt met dezelfde instellingen als het origineel gemaakt. (Wanneer het origineel met Dolby NR was opgenomen, zal ook het kopie met dit Dolby NR systeem worden gemaakt.)

Met de PLAY TRIM functie de weergave regelen (alleen KX-W421)

Stel de PLAY TRIM regelaar normaliter in de middenstand. Wanneer de hoge frequenties te sterk of te zwak klinken wanneer u het geluid van DECK B voor het kopieren beluistert, kunt u de hoge frequenties met de PLAY TRIM regelaar afstellen. Het gecompenseerde geluid kan op DECK B worden opgenomen.

Het resultaat van de compensatie hangt af van de kwaliteit van de cassette die in DECK A is geplaatst. Het geluid dat u beluistert kan mogelijk niet zoals u het hoort worden opgenomen.

Zie "INSTELLEN MET DE PLAY TRIM REGELAAR" op blz. 98 voor details.

CASSETTES

Er zijn verschillende soorten cassettes in de handel verkrijgbaar. De standaard specificaties van cassettes van verschillende merken zijn echter hetzelfde en kunnen dus allemaal worden gebruikt.

• De verschillende cassetteypen:
  Op basis van samenstelling van de band, magnetische laag of productieproces zijn er vier verschillende cassetteypen. Normaal-cassettes (Type I/NORM), chroom-cassettes (Type II/HIGH), Ferrietchroom-cassettes (Type III/FeCr), en metaal-cassettes (Type IV/METAL). Voor een optimale prestatie dient het deck overeenkomstig het cassetteyp te worden gesteld.
  * Gebruik van 120 minuten cassettes wordt door YAMAHA afgeraden, omdat deze cassettes een zeer dunne band hebben waardoor ze tijdens het opnemen vaak problemen opleveren.

AUTOMATISCHE INSTELLING VOOR HET CASSETTETYPE

Dit deck is voorzien van een automatische instellingsfunctie voor het cassettetype. Plaats een cassette en het deck regelt automatisch de juiste bias, niveau en egalisatie voor het type.

Bijna alle cassettes hebben zogenaamde afleesputjes zodat het deck het type cassette kan bepalen.

• Oude metaal-cassettes (Type IV/Metal) zijn echter niet voorzien van deze afleesputjes voor het bepalen van het cassettetype. Diengevolge worden metaal-cassettes die op een ander deck zijn opgenomen met de instelling voor chroom-cassettes (Type II/HIGH) op dit deck afgespeeld. YAMAHA beveelt aan deze cassettes niet voor opname met dit deck te gebruiken.
• Dit deck is niet voorzien van de instellingen voor ferrietchroom-cassettes (Type III/FeCr) omdat dit soort zeer weinig wordt gebruikt. Indien u dit type echter toch gebruikt, wordt het opgenomen en weergegeven met de instelling voor normaal-cassettes (Type I/NORM), wat in een onnatuurlijke versterking van de hoge frequenties resulteert. Gebruik de PLAY TRIM regelaar en/of toonregelaars van de versterker/receiver tijdens weergave.

TYPE II TYPE IV

Afleesputjes Afleesputjes

VOORKOMEN VAN HET PER ONGELUK WISSEN VAN EEN OPNAME

Cassettes zijn ter voorkomen van het onverhoeds wissen van een opname voorzien van wispreventielipjes.

Deze kleine lipjes bedekken twee openingen op de cassette en dienen na opname te worden uitgebroken. Zonder dit lipje is het namelijk niet mogelijk om een opname te wissen door opnieuw op de cassette op te nemen. Uw belangrijke opnamen worden hierdoor veilig gesteld. Bedek de ontstane openingen met plakband indien u echter toch besluit een nieuwe opname op een cassette te maken. De cassette kan nu worden gewist en een nieuwe opname kan worden gemaakt.

- Let bij gebruik van chroom-cassettes (Type II/HIGH ) of metaal-cassettes (Type IV/METAL) op dat u de afleesputjes voor het bepalen van het cassettetype niet bedekt.

Trek een eventuele lus in de band strak alvorens een cassette in het deck te plaatsen. Dit nalaten kan problemen of beschadiging veroorzaken. Plaats een potlood, pen of dergelijk voorwerp in een van de spoelen en draai de band strak. Draai het echter niet te strak aan.

Let op de band zelf niet aan te raken. De band is zeer gevoelig en kan hierdoor worden beschadigd of een gedeelte van de opname kan mogelijk worden gewist.

Berg een cassette in het doosje op en plaats het doosje niet in het directe zonlicht, op plaatsen met een hoge vochtigheidsgraad of hoge temperaturen. Houd de cassette tevens uit de buurt van magnetische velden (zoals vlak bij een TV, luidsprekers, etc.). De band kan namelijk door hoge temperaturen en/of vochtigheid worden beschadigd. Magnetisme kan het opgenomen materiaal wissen. Raak de band niet met uw handen aan daar vingerafdrukken of vuil op de band de koppen van het deck kunnen beschadigen.

ONDERHOUD

REINIGEN

Voor een optimale werking van het toestel dienen de koppen, capstan, aandrukrol en de onderdelen die in contact met de band komen regelmatig te worden gereinigd. Tijdens de bandloop wordt namelijk stof en vuil op de koppen, capstan en aandrukrol afgezet, waardoor de weergavekwaliteit vermindert, het geluid af en toe wegvalt, onstabiele snelheid tijdens het spoelen, verzwakking van de hoge frequenties, etc. wordt veroorzaakt.

Reinig daarom de koppen en andere onderdelen met een in de handel verkrijgbare reinigingscassette en vloeibaar reinigingsmiddel.

DECK B

Capstan Aandrukrol Koppen Capstan Aandrukrol

DEMAGNETISEREN

Na ongeveer 20-30 uur gebruik is er dermate veel magnetisch residue op de koppen afgezet dat de hoge frequenties niet meer juist worden weergegeven. Demagnetiseer daarom de koppen met een in de handel verkrijgbare demagnetiseerder.

- Volg bij het reinigen van het bandtransportmechanisme of het demagnetizeren van de cassettekoppen zorgvulding de gebruiksaanwijzing van de gebruikte reinigingsset of demagnetiseerset.

BEREIK VAN DE AFSTANDSBEDIENING

Met deze los verkrijgbare afstandsbediening RKX1 kunt u dit toestel vanaf de luisterpositie bedienen. Zie de handleiding van de afstandsbediening voor details aangaande het gebruik.

YAMAHA

BEREIK VAN DE AFSTANDSBEDIENING

Voorbeeld: KX-W421 Ontvangstsensor 7 m 30° 30°

OPLOSSEN VAN PROBLEMEN

Controleer de volgende tabel indien het deck niet naar behoren werkt. Sommige problemen zijn namelijk zeer makkelijk op te lossen. Haal echter het netsnoer uit het stopcontact en raadpleeg een YAMAHA handelaar of servicecentrum indien het probleem van serieuzere aard is en niet met deze tabel kan worden opgelost.

Probleem	Oorzaak	Oplossing
Geen bandtransport tijdens opname of weergave.	●Netsnoer niet goed in stopcontact gestoken.●Cassette is beschadigd of krom.	●Steek de stekker juist in stopcontact.●Gebruik geen beschadigde cassettes.
Het komt voor, dat het toestel niet naar behoren functioneert.	●Het toestel ondervindt storingen door invloeden van buitenaf (door onweer, statische elektriciteit, enz) of het toestel is tijdens gebruik foutief bediend.	●Schakel het toestel uit en trek de stekker van het netsnoer uit het stopcontact.Wacht ongeveer 30 seconden, steek de stekker weer in het stopcontact en probeer opnieuw.
REC/PAUSE toets functioneert niet.	●Geen cassette geplaatst.●Wispreventielipjes uitgebroken.	●Plaats een cassette.●Gebruik andere cassette of bedek openingen met plakband.
Zwak of geen geluid.	●Kop is vuil.●Kop is gemagnetiseerd.●Cassette is beschadigd of van slechte kwaliteit.	●Reinig kop.●Demagnetiseer kop met koppen-demagnetiseerder.●Gebruik een andere cassette.
Opnamegeluid is gestoord.	●Slechte band (gerekt, vervorm, etc.)●Cassette is krom.●Te hoog opnameniveau.	●Plaats een andere cassette.●Een kromme cassette kan niet worden gebruikt. Plaats een andere cassette en controleer.●Controleer ingangsniveau met signaalmeter en stel lager opnameniveau in.
Band loopt maar geen weergave.	●Deck en versterker/receiver verkeerd aangesloten.	●Controleer verbindingen en steek goed in de aansluitingen.
Overmatig veel ruis.	●Kop is vuil.●Kop is gemagnetiseerd.●Versleten band of slechte kwaliteit.●Onjuiste aansluitingen.●Door externe elektrische toestellen opgewekt.	●Reinig de kop.●Demagnetiseer kop met koppen-demagnetiseerder.●Gebruik een andere cassette.●Controleer in- en uitgangsaansluitingen en steek goed in de aansluitingen.●Zet toestel verder van de elektrische apparaten (TV, neonlamp, elektrische deken, etc.) vandaan.
Overmatig gesis (“huilerig geluid”)	●Vuile capstan, aandrukrol, etc. of slechte cassette.●Band is onregelmatig gespoeld.	●Reinig de capstan en aandrukrol, of plaats een andere cassette.●Spoel de band terug.
Bandtransport stopt tijdens opname of weergave.	●Lus in de band, of band rond de capstan in de klis.	●Plaats potlood in de spoel en draai de band strak.
Opname onmogelijk.	●REC LEVEL regelaar te laag ingesteld.●Wispreventielipjes uitgebroken.	●Stel de REC LEVEL regelaar in.●Plaats een andere cassette of bedek de openingen met plakband.
Zoekfunctie werkt niet.	●Opgenomen gedeelte is te kort.●Opgenomen fragment bevat gedeelten met zeer laag volume.●Gesprekken, etc. opgenomen.	●Blanco gedeelten dienen tenminste 4 seconden te zijn.●Geen oplossing.●Geen oplossing.
Te sterke weergave van hoge frequenties en ruisniveau (sissen) tevens te sterk.	●Cassette met Dolby NR opgenomen wordt met Dolby uitgeschakeld afgespeeld.	●Stel voor weergave de juiste Dolby NR functie in.
Brom in de weergave en hoge frequenties te zwak.	●Cassette zonder Dolby NR opgenomen, wordt met Dolby weergegeven.●Koppen zijn vuil.●Koppen zijn gemagnetiseerd.	●Geef zonder Dolby NR (OFF) weer.●Reinig de koppen en demagnetiseer met een koppen-demagnetiseerder.
Bij weergave van cassettes die op een ander deck zijn opgenomen, is de meteruitlezing hoger (lager) dan tijdens de opname.	●De basisniveau's voor de decks zijn verschillend.	●Dit duidt niet op een defect.
Afstandsbediening werkt niet.	●De batterijen zijn leeg.●De hoek of afstand van de afstandbediening tot de sensor is niet juist.●Er valt fel licht op de sensor.	●Vervang de batterijen.●Gebruik de afstandsbediening binnen een bereik van 7 meter en een hoek van 30°.●Zorg dat er geen licht op de sensor valt.

TECHNISCHE GEGEVENS

Type...... Auto-reverse, 4 sporen, 2-kanalen opname en weergave stereo dubbel-cassettedeck

Motor ......Gelijkstroom servo-motor x 2 (hoofd)

Koppen..... Opname/weergave: Hard Permalloy x 1

Wissen: Double-gap ferriet x 1

Weergave: Hard Permalloy x 1

Snelspoeltijd 100 sec. (C-60)

Wow en Flutter WRMS 0,08%

W.Peak ±0,15%

Signaal/ruis-verhouding (Zonder Dolby ruisonderdrukking) 58 dB

(Met Dolby B ruisonderdrukking) 66 dB

(Met Dolby C ruisonderdrukking) 74 dB

Frequentierespons (-20 dB)

Type I/Normaalcassette .... 20 \~ 17.000 Hz ±3 dB

Type II/CrO2 cassette.... 20 \~ 18.000 Hz ±3 dB

Type IV/Metaalcassette 20 \~ 20.000 Hz ±3 dB

Type I/Normaalcassette .... 20 \~ 16.000 Hz ±3 dB

Type II/CrO2 cassette.... 20 \~ 17.000 Hz ±3 dB

Type IV/Metaalcassette 20 \~ 19.000 Hz ±3 dB

Harmonische vervorming KX-W421 ....minder dan 0,8% KX-W321 ....minder dan 1,0%

Ingangsgevoeligheid/impedantie Lijn 100 mV/43 kOhm

Uitgangsniveau Lijn ....570 mV/1,4 kOhm Hoofdtelefoon ....0,25 mV/8 Ohm

Kanaalscheiding (1 kHz) .... meer dan 40 dB

CrossTalk (125 Hz) .... meer dan 55 dB

ALGEMEEN

Spanningsvereisten Model voor de V.S. en Canada.... 120 V, 60 Hz

Model voor Europa en Groot-Brittannië ... 230 V, 50 Hz

Model voor Australië.... 240 V, 50 Hz

Algemeen model en model voor China ....110/120/220/240 V, 50/60 Hz

Stroomverbruik KX-W421 .... 14 W/7 W (Standby) KX-W321

Model voor de V.S. en Canada 11 W/7 W (Standby)

Overige modellen 12 W/7 W (Standby)

Afmetingen (B x H x D).... 435 x 146 x 279 mm Gewicht .... 5,0 kg

Accessoires Uitgangssnoer ....1paar

* Technische gegevens zonder voorafgaande kennisgeving wijzigbaar.

YAMAHA

YAMAHA ELECTRONICS CORPORATION, USA 6660 ORANGETHORPE AVE., BUENA PARK, CALIF. 90620, U.S.A.

YAMAHA CANADA MUSIC LTD. 135 MILNER AVE., SCARBOROUGH, ONTARIO M1S 3R1, CANADA

YAMAHA ELECTRONIK EUROPA G.m.b.H. SIEMENSSTR, 22-34, 25462 RELLINGEN, BEI HAMBURG, F.R. OF GERMANY

YAMAHA ELECTRONIQUE FRANCE S.A. RUE AMBROISE CROIZAT BP70 CROISSY-BEAUBOURG 77312 MARNE-LA-VALLEE CEDEX02, FRANCE

YAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD1 7JS, ENGLAND

YAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VASTRA FRÖLUNDA, SWEDEN

YAMAHA MUSIC AUSTRALIA PTY, LTD. 17-33 MARKET ST., SOUTH MELBOURNE, 3205 VIC., AUSTRALIA

YAMAHA CORPORATION

VZ 79010-1
