BEDIENUNGSANLEITUNG KXW321 YAMAHA

BEDIENUNGSANLEITUNG BRUKSANVISNING

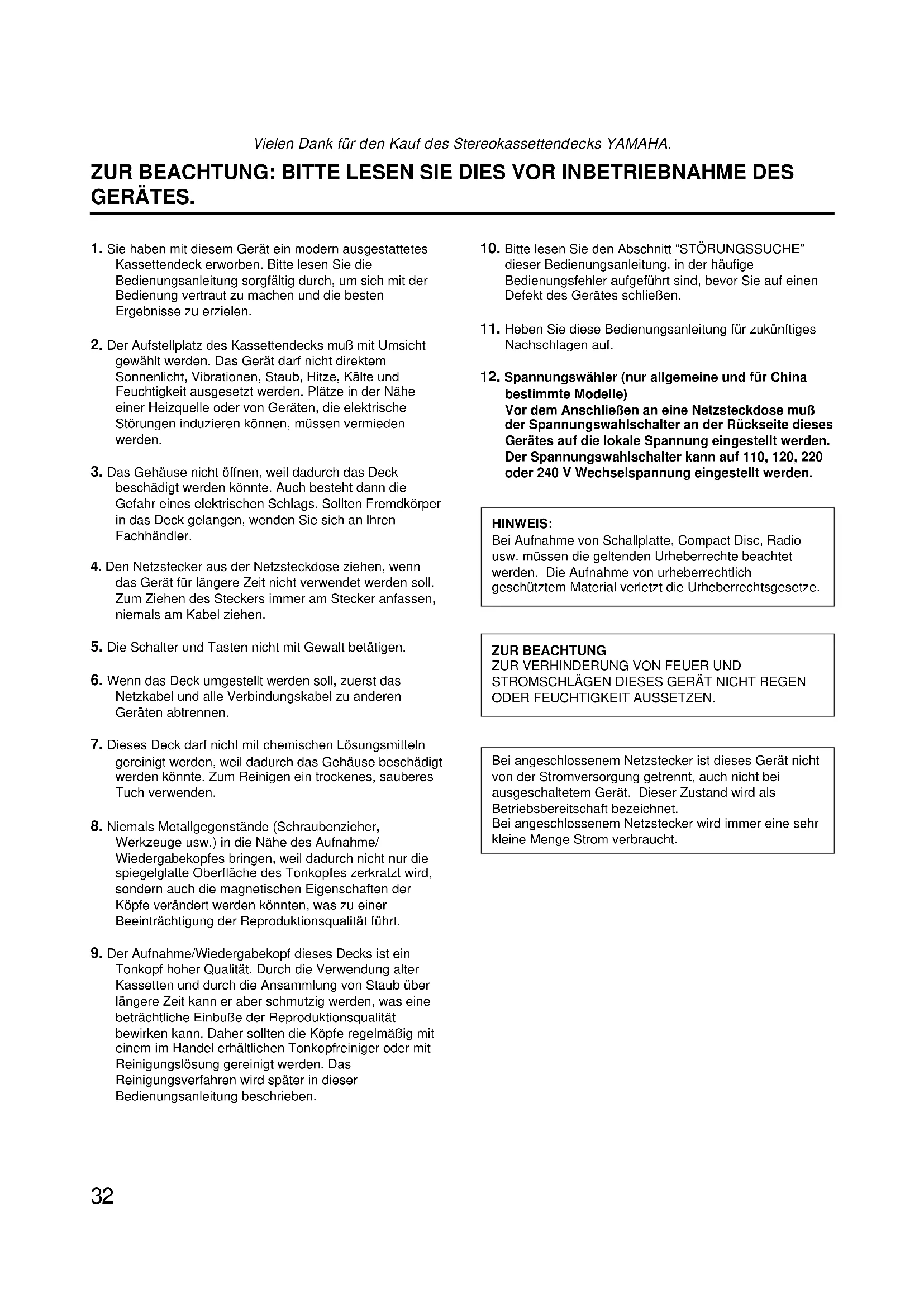

1. Sie haben mit diesem Gerät ein modern ausgestattetes

Kassettendeck erworben. Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, um sich mit der Bedienung vertraut zu machen und die besten Ergebnisse zu erzielen.

2. Der Aufstellplatz des Kassettendecks muß mit Umsicht

gewählt werden. Das Gerät darf nicht direktem Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit ausgesetzt werden. Plätze in der Nähe einer Heizquelle oder von Geräten, die elektrische Störungen induzieren können, müssen vermieden werden.

3. Das Gehäuse nicht öffnen, weil dadurch das Deck

beschädigt werden könnte. Auch besteht dann die Gefahr eines elektrischen Schlags. Sollten Fremdkörper in das Deck gelangen, wenden Sie sich an lhren Fachhändler.

4. Den Netzstecker aus der Netzsteckdose ziehen, wenn

das Gerät für längere Zeit nicht verwendet werden soll. Zum Ziehen des Steckers immer am Stecker anfassen, niemals am Kabel ziehen.

5. Die Schalter und Tasten nicht mit Gewalt betätigen.

6. Wenn das Deck umgestellt werden soll, zuerst das

Netzkabel und alle Verbindungskabel zu anderen Geräten abtrennen.

7. Dieses Deck darf nicht mit chemischen Lösungsmitteln

gereinigt werden, weil dadurch das Gehäuse beschädigt werden könnte. Zum Reinigen ein trockenes, sauberes Tuch verwenden.

8. Niemals Metallgegenstände (Schraubenzieher,

Werkzeuge usw.) in die Nähe des Aufnahme/ Wiedergabekopfes bringen, weil dadurch nicht nur die spiegelglatte Oberfläche des Tonkopfes zerkratzt wird, sondern auch die magnetischen Eigenschaften der Köpfe verändert werden könnten, was zu einer Beeinträchtigung der Reproduktionsqualität führt.

9. Der Aufnahme/Wiedergabekopf dieses Decks ist ein

Tonkopf hoher Qualität. Durch die Verwendung alter Kassetten und durch die Ansammlung von Staub über längere Zeit kann er aber schmutzig werden, was eine beträchtliche Einbuße der Reproduktionsqualität bewirken kann. Daher sollten die Köpfe regelmäßig mit einem im Handel erhältlichen Tonkopfreiniger oder mit Reinigungslösung gereinigt werden. Das Reinigungsverfahren wird später in dieser Bedienungsanleitung beschrieben.

10. Bitte lesen Sie den Abschnitt “STÖRUNGSSUCHE”

dieser Bedienungsanleitung, in der häufige Bedienungsfehler aufgeführt sind, bevor Sie auf einen Defekt des Gerätes schließen.

11. Heben Sie diese Bedienungsanleitung für zukünftiges

12. Spannungswähler (nur allgemeine und für China

bestimmte Modelle) Vor dem Anschließen an eine Netzsteckdose muß der Spannungswahlschalter an der Rückseite dieses Gerätes auf die lokale Spannung eingestellt werden. Der Spannungswahlschalter kann auf 110, 120, 220 oder 240 V Wechselspannung eingestellt werden. HINWEIS: Bei Aufnahme von Schallplatte, Compact Disc, Radio usw. müssen die geltenden Urheberrechte beachtet werden. Die Aufnahme von urheberrechtlich geschütztem Material verletzt die Urheberrechtsgesetze. ZUR BEACHTUNG

ZUR VERHINDERUNG VON FEUER UND

STROMSCHLÄGEN DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN. Bei angeschlossenem Netzstecker ist dieses Gerät nicht von der Stromversorgung getrennt, auch nicht bei ausgeschaltetem Gerät. Dieser Zustand wird als Betriebsbereitschaft bezeichnet. Bei angeschlossenem Netzstecker wird immer eine sehr kleine Menge Strom verbraucht.33

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG....... 34

• WIEDERGABE (gleich für DECK A und DECK B) p. 35
• GRUNDLEGENDE BEDIENUNG p. 35
• TITELSUCHLAUF p. 37
• RELAIS-WIEDERGABE p. 38

EINSTELLUNG DES PLAY TRIM-REGLERS

STÖRUNGSSUCHE ......................................................... 45 TECHNISCHE DATEN...................................................... 46 ÷ Relais-Wiedergabe von Deck A zu Deck B ÷ Titelsuchlauf ÷ Stummaufnahme-Funktion ÷ Aufnahmerücklauf ÷ Einfaches Überspielen mit wählbarer Bandgeschwindigkeit (normal/hoch) ÷ Spitzenpegelanzeigen mit Spitzenhaltefunktion ÷ Fernbedienung möglich mit als Sonderzubehör erhältlicher Fernbedienung. Dolby Rauschunterdrückung und HX Pro headroom extension hergestellt unter Lizenz von Dolby Laboratories Licensing Corporation. HX Pro entstand bei Bang & Olufsen. DOLBY, das doppel d symbol und HX PRO sind Warenzeichen der Dolby Laboratories Licensing Corporation.34 PLAY

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG

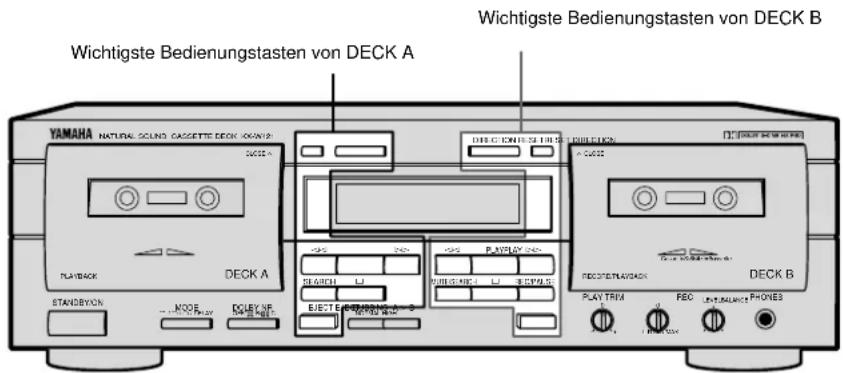

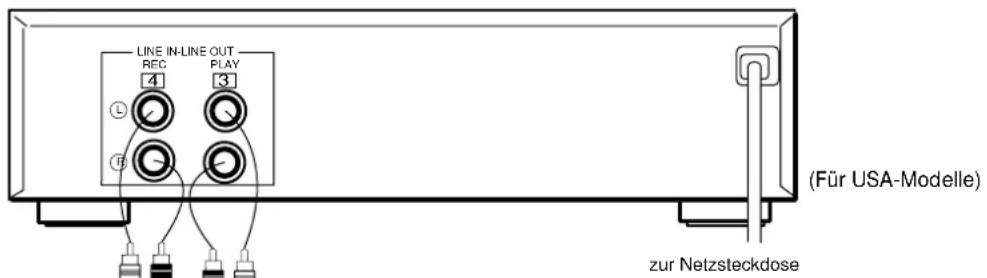

Wenn die Funktionen der Bedienungselemente für DECK A und DECK B identisch sind, werden in dieser Anleitung die wichtigsten Bedienungstasten der Frontplatte des DECKs B gezeigt. Da die Anordnung dieser Tasten an DECK A und B gleich ist, läßt sich die gewünschte Taste problemlos auffinden, selbst wenn Sie gerade mit DECK A arbeiten. Diese Anleitung gilt für zwei Modelle; die Abbildungen basieren allerdings in den meisten Fällen auf Modell KX-W421. Beispiel: KX-W421 Wichtigste Bedienungstasten von DECK A Wichtigste Bedienungstasten von DECK B ANSCHLÜSSE zur Netzsteckdose ANSCHLÜSSE AN DER GERÄTERÜCKSEITE Vor dem Herstellen der Anschlüsse muß sichergestellt werden, daß die Spannungsversorgung des Decks und des Verstärkers/Receivers ausgeschaltet ist. ÷ Der weiße Stecker der Verbindungskabel ist für den linken Kanal und der rote Stecker für den rechten Kanal vorgesehen. Beim Anschließen muß darauf geachtet werden, daß die Kanäle nicht vertauscht werden. Die Stecker vollständig in die Buchsen stecken. ÷ Die LINE OUT/PLAY-Buchsen des Decks werden mit den TAPE PB-Buchsen (Wiedergabe-/Eingangsbuchsen) des Verstärkers/Receivers und die LINE IN/REC- Buchsen des Decks werden mit den REC OUT-Buchsen (Aufnahme-/ Ausgangsbuchsen) des Verstärkers/Receivers verbunden. ÷ Die LINE OUT-Anschlüsse sind mit der Nummer 3 , und die LINE IN-Anschlüsse mit der Nummer 4 gekennzeichnet. Wenn dieses Gerät mit einem YAMAHA- Verstärker oder Receiver verbunden wird, dessen Anschlüsse numeriert sind (1, 2, 3, 4 ... usw.), müssen die LINE OUT-Anschlüsse dieses Geräts mit den mit 3 bezeichneten Eingangsanschlüssen verbunden werden; ebenso sind die LINE IN- Anschlüsse dieses Geräts mit den mit 4 bezeichneten Ausgangsanschlüssen an der Rückseite des Verstärkers oder Receivers zu verbinden. ÷ Das Netzkabel an eine Netzsteckdose oder an einen Netzausgang an der Rückseite des Verstärkers/Receivers (falls vorhanden) anschließen. NATURAL SOUND CASSETTE DECK KX-W421DOLBY NR

Verstärker oder Receiver (Für USA-Modelle)35

ENGLISHFRANÇAISDEUTSCHSVENSKAITALIANOESPAÑOLDUTCH

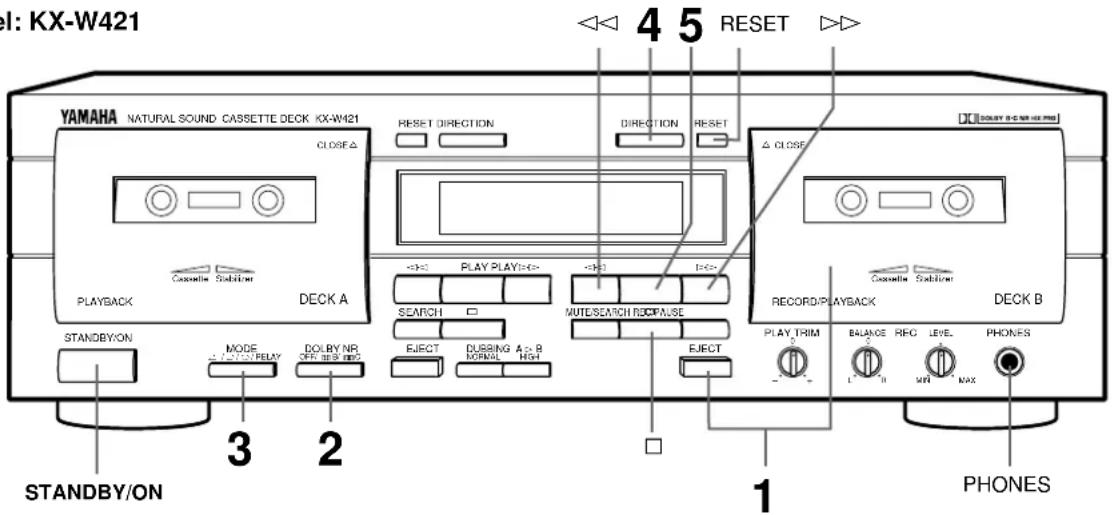

WIEDERGABE (gleich für DECK A und DECK B) Vorbereitung für Wiedergabe÷ Den STANDBY/ON-Schalter einschalten.÷ Den Verstärker oder Receiver in den Cassettendeck-Funktionsmodus schalten. GRUNDLEGENDE BEDIENUNG - Wiedergabe einer Cassette Beispiel: KX-W421

Siehe dienachstehendeBeschreibung.DIRECTIONDie Bandlaufrichtung für Deck A oder Bwählen. Bei jedem Drücken dieser Tastewechselt die Bandlaufrichtung zwischenvorwärts (#) und rückwärts (@), und dieentsprechende Anzeige leuchtet im Display.Stoppen der WiedergabeDie &-Taste drücken. Zum Entnehmen der Cassette dieEJECT-Taste drücken. Dann öffnet sich dieCassettenfachklappe. Drücken Sie die STANDBY/ON-Taste, um das Gerät in den Bereitschaftsmodus zu schalten.Zurückstellen des Zählers auf “0000”Drücken Sie die RESET-Taste. Verwenden Sie den Zähler,um eine bestimmte Stelle des Bands aufzufinden (0000 bis9999).Schnellvorspulen und Rückspulen des BandesWenn die Bandlaufrichtung-Anzeige # leuchtet:Durch Drücken der Taste ⁄ wird das Band schnellvorgespult und durch Drücken der Taste ! zurückgespult.Wenn die Bandlaufrichtung-Anzeige @ leuchtet:Durch Drücken der Taste ! wird das Band schnellvorgespult und durch Drücken der Taste ⁄ zurückgespult. PLAY NATURAL SOUND CASSETTE DECK KX-W421DOLBY NR

Die Cassette mit der Bandöffnung nach unten weisend einlegen. (Dienach vorne gerichtete Seite wird als Cassetten-Vorderseite und dienach hinten gerichtete Seite als Cassetten-Rückseite bezeichnet.) Umdie Klappe zu schließen, drücken Sie den mit % CLOSE markiertenBereich, bis die Klappe einrastet.Siehe die nachstehendeBeschreibung.36 KX-W421/ KX-W321 Einstellung des DOLBY NR-Wahlschalters (in Schritt 2) Der DOLBY NR-Wahlschalter muß auf das gleiche Rauschunterdrückungssystem wie bei der Aufnahme eingestellt werden. OFF: Cassetten, die ohne Dolby-Rauschunterdrückung aufgenommen wurden B: Cassetten, die mit Dolby-B-Rauschunterdrückung aufgenommen wurden C: Cassetten, die mit Dolby-C-Rauschunterdrückung aufgenommen wurden Einstellung des REVERSE MODE-Wahlschalters (in Schritt 3) Die Auto-Reverse-Funktion schaltet die Bandlaufrichtung automatisch um. Wählen Sie eine der Auto-Reverse- Betriebsarten ( , oder RELAY ) oder den manuellen Rücklauf-Modus (

: Wenn die Wiedergabe oder der Schnellvorlauf (bzw. Rücklauf) einer Bandseite beendet ist, schaltet sich das Kassettendeck am Band-Ende aus. :Beide Seiten des Bands werden wiedergegeben. Nach der Wiedergabe schaltet sich das Kassettendeck am Band-Ende aus. (Wenn die Bandlaufrichtung auf @ eingestellt ist, wird nur die Rückseite wiedergegeben.) : Beide Seiten des Bands werden wiederholt wiedergegeben (bis zu 8 Wiederholungen). RELAY : Die in DECK A und B eingelegten Kassettenbänder werden nacheinander wiedergegeben. (Siehe im Abschnitt “RELAIS- WIEDERGABE” auf Seite 38.)

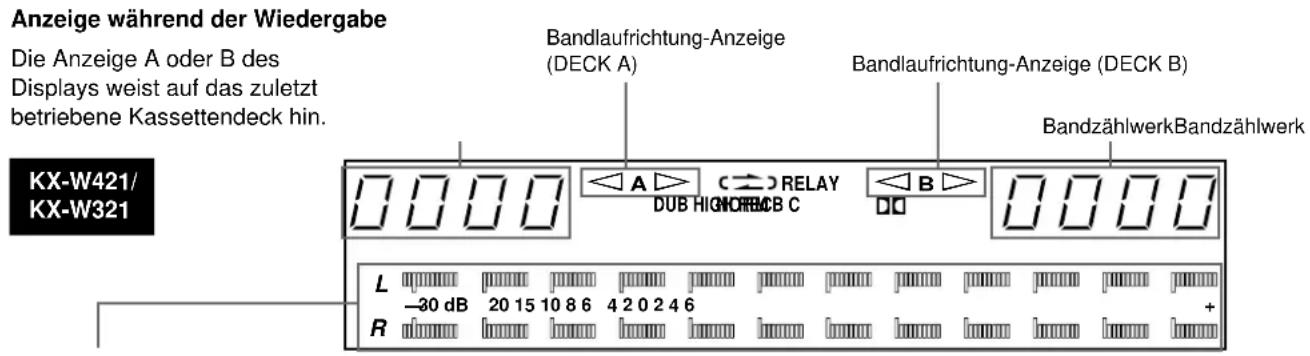

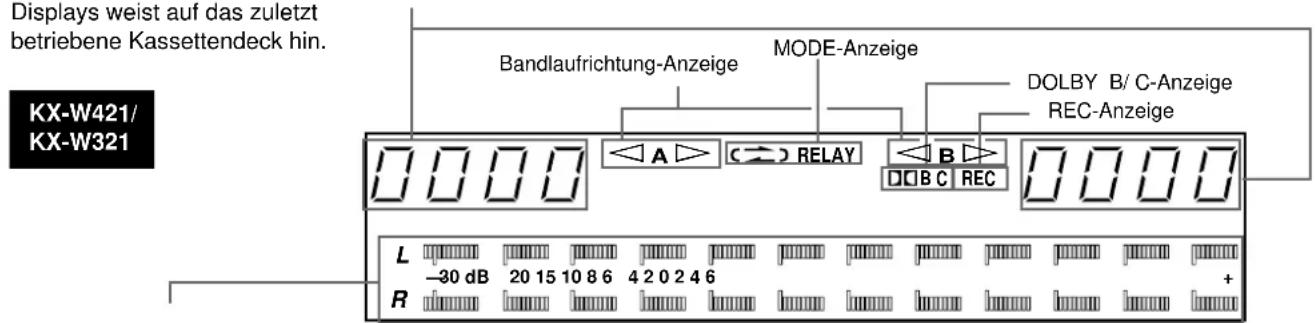

Anzeige während der Wiedergabe Spitzenpegelanzeigen Hier werden während Aufnahme und Wiedergabe die Spitzenpegel der Signale in einem Bereich von –30 bis +6 dB angezeigt. Für den linken und rechten Kanal sind separate Anzeigen vorhanden. Diese Pegelanzeigen verfügen über eine Spitzenhaltefunktion, die die Spitzenpegel für etwa 1,5 Sekunden hält. Die Anzeige A oder B des Displays weist auf das zuletzt betriebene Kassettendeck hin. Bandlaufrichtung-Anzeige(DECK A)BandzählwerkBandzählwerk Einstellung der Lautstärke Die Einstellung der Lautstärke erfolgt mit dem Lautstärkeregler des Verstärkers oder Receivers. Verwendung eines Kopfhörers Den Kopfhörerstecker an die PHONES-Buchse anschließen. Da die Wiedergabe auch über die Lautsprecher reproduziert wird, am Verstärker die erforderlichen Einstellungen vornehmen, um nur über Kopfhörer zu hören. Hinweise Drücken Sie bei noch laufendem Band niemals die EJECT- Taste. Bandlaufrichtung-Anzeige (DECK B)37

ENGLISHFRANÇAISDEUTSCHSVENSKAITALIANOESPAÑOLDUTCH

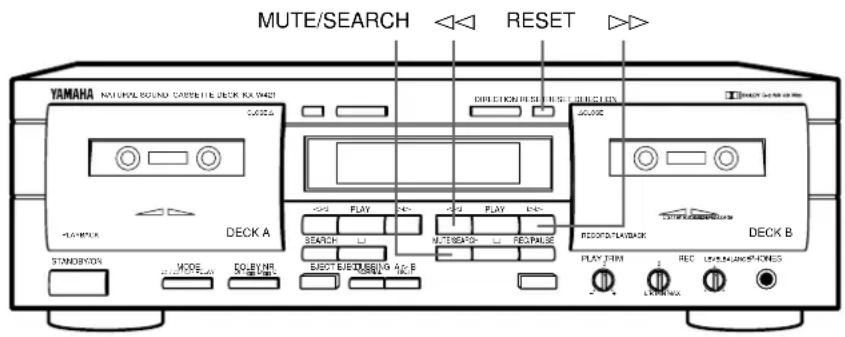

Hinweise ÷ Die unbespielten Bandabschnitte zwischen den einzelnen Titeln müssen mindestens 4 Sekunden lang sein. ÷ Der Titelsuchlauf funktioniert unter Umständen nicht einwandfrei bei Cassetten, die mit einem niedrigen Aufnahmepegel aufgenommen wurden oder die starkes Bandrauschen aufweisen. Beispiel: KX-W421 NATURAL SOUND CASSETTE DECK KX-W421DOLBY NR

TITELSUCHLAUF - Wiedergabe eines bestimmten Titels nach Suchen des Titelanfangs Wenn die Bandlaufrichtung-Anzeige @ leuchtet: Suche des nächsten Titels Wenn die Bandlaufrichtung-Anzeige # leuchtet: Wenn die Bandlaufrichtung-Anzeige @ leuchtet: Suche nach dem Anfang des laufenden Titels Wenn die Bandlaufrichtung-Anzeige # leuchtet: Suche nach einem Titel vor dem laufenden Titel ÷ Die folgenden Tasten betätigen, wenn der Anfang des laufenden Titels wiedergegeben wird. Wenn die Bandlaufrichtung-Anzeige # leuchtet: Wenn die Bandlaufrichtung-Anzeige @ leuchtet: gleichzeitig drücken

gleichzeitig drücken gleichzeitig drücken

MUTE/SEARCH gleichzeitig drücken

MUTE/SEARCH gleichzeitig drücken MUTE/SEARCH

Beispiel: KX-W421 Anzeige

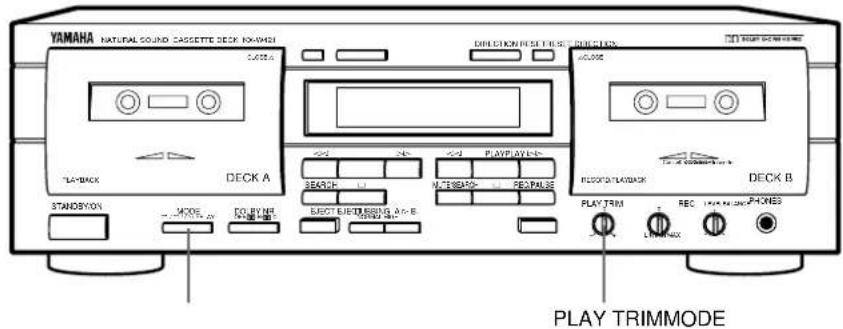

10kHz Wenn an Bändern, die auf einem anderen Kassettendeck aufgenommen wurden, der Hochfrequenzpegel zu hoch liegt oder nicht vorhanden ist, kann das Hochfrequenzverhalten mit dem PLAY TRIM-Regler eingestellt werden. Wenn die hohen Frequenzen zu stark betont sind, die hohen Frequenzen abschwächen. PLAY TRIM PLAY TRIM Wenn die hohen Frequenzen fehlen, den Hochfrequenzbereich betonen. 1 Die hohen Frequenzen sind zu stark. 2 linear 3 Die hohen Frequenzen fehlen. EINSTELLUNG DES PLAY TRIM-REGLERS (nur an KX-W421 ) RELAY RELAIS-WIEDERGABE - Aufeinanderfolgende Wiedergabe von DECK A und DECK B Cassetten in Deck A und Deck B einlegen und die Wiedergabe von Deck A starten. Die Wiedergabefolge ist abhängig von der Einstellung des MODE-Wahlschalters, siehe die folgende Beschreibung. Bei Einstellung der MODE-Taste auf RELAY

DECK A (Vorderseite \ Rückseite) \ DECK B (Vorderseite \ Rückseite) Bei Einstellung der MODE-Taste auf

DECK A (Vorderseite \ Rückseite) DECK B (Vorderseite \ Rückseite) Bei Einstellung der MODE-Taste auf

DECK A (Vorderseite \ Rückseite) DECK B ( Vorderseite \ Rückseite) ÷ Wenn die Bandlaufrichtung auf ™ eingestellt ist, wird nur die Rückseite wiedergegeben. Bei Einstellung der MODE-Taste auf : DECK A (Vorderseite oder Rückseite) DECK B (Vorderseite oder Rückseite)

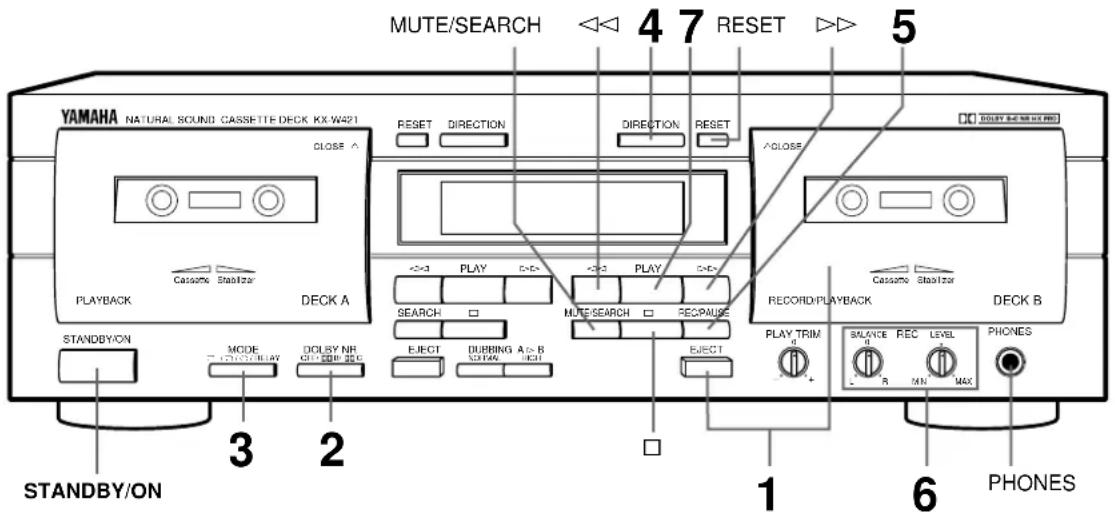

Vorbereitung für Aufnahme÷ Den STANDBY/ON-Schalter einschalten.÷ Den Verstärker oder Receiver in den Cassettendeck-Funktionsmodus schalten. GRUNDLEGENDE BEDIENUNG - Aufnahme einer Programmquelle Beispiel: KX-W421 Die Aufnahmestartet.

MODE “/[/”/RELAYSiehe dienachstehendeBeschreibung.Siehe dienachstehendeBeschreibung.LRMIN MAX

REC/PAUSEDIRECTIONDie REC-Anzeigeleuchtet im Display.Das Deck schaltet inden Aufnahme-/Pausemodus.Die aufzunehmendeProgrammquelle aufWiedergabe schalten und denAufnahmepegel und dieBalance aussteuern.(An Modell KX-W321 ist keinREC BALANCE-Reglervorhanden.)Legen Sie die Kassette so in DECK Bein, daß der freiliegendeBandabschnitt nach unten weist. (DieSeite, die nach vorne weist, wird alsVorderseite, und die andere Seite alsRückseite bezeichnet.) Um die Klappezu schließen, drücken Sie den mit %CLOSE markierten Bereich, bis dieKlappe einrastet.Die Bandlaufrichtung wählen. (Drücken Sie dieDIRECTION-Taste für DECK B.) Bei jedem Drückender Taste ändert sich die Bandlaufrichtung zwischender Vorwärts- und Rückwärtsrichtung (# bzw. @);die entsprechende Anzeige am Display leuchtetdann auf.

KX-W421/ KX-W321 Einstellung des DOLBY NR-Wahlschalters (in Schritt 2) Den DOLBY NR-Wahlschalter auf das gewünschte Rauschunterdrückungssystem einstellen. OFF: Keine Rauschunterdrückung B: Für Aufnahme mit Dolby-B-Rauschunterdrückung C: Für Aufnahme mit Dolby-C-Rauschunterdrückung ÷ Dolby-Rauschunterdrückung ist eine sehr wirksame Methode zur Unterdrückung des störenden Bandrauschens. Dieses Gerät ist sowohl mit der Dolby-B- Rauschunterdrückung als auch mit dem neuen Dolby-C- Rauschunterdrückungssystem ausgestattet. Die Dolby-C- Rauschunterdrückung ist etwa doppelt so wirksam wie die frühere Dolby-B-Rauschunterdrückung. Einstellung des REVERSE MODE-Wahlschalters (in Schritt 3) Die Auto-Reverse-Funktion schaltet die Bandlaufrichtung automatisch um. Wählen Sie den automatischen (

oder manuellen ( ) Bandrückspul-Modus. : Wenn während der Aufnahme das Bandende erreicht wird, stoppt der Bandlauf. :Beide Cassettenseiten werden aufgenommen. Nach der Aufnahme stoppt der Bandlauf am Bandende. ÷ Wenn die Bandlaufrichtung auf ™ eingestellt ist, wird nur die Rückseite aufgenommen. ÷ Wenn Sie oder RELAY wählen, wird die Rücklaufbetriebsart in Schritt 5 automatisch auf umgeschaltet. Einstellung des Aufnahmepegels (in Schritt 6) Die lauteste Passage der Aufnahmequelle wiedergeben und die Pegelanzeigen beobachten. Stellen Sie den REC LEVEL-Regler so ein, daß die Spitzenwerte die Stufe 4 des optimalen Aufnahmepegels erreichen. Normalerweise ist es empfehlenswert, den REC BALANCE-Regler so einzustellen, daß die rechten und linken Anzeigewerte gleich sind (nur für KX-W421). Anzeige während der Aufnahme SpitzenpegelanzeigenHier werden während Aufnahme und Wiedergabe die Spitzenpegel der Signale in einem Bereich von –30 bis +6 dB angezeigt.Für den linken und rechten Kanal sind separate Anzeigen vorhanden. Diese Pegelanzeigen verfügen über eineSpitzenhaltefunktion, die die Spitzenpegel für etwa 1,5 Sekunden hält.BandzählwerkDas elektronische Bandzählwerk ist praktisch zum Finden von Bandpositionen (0000 bis9999 ). Durch Drücken der RESET-Taste wird das Bandzählwerk auf “0000” zurückgestellt.REC-AnzeigeDOLBY B/ C-Anzeige Die Anzeige A oder B des Displays weist auf das zuletzt betriebene Kassettendeck hin.

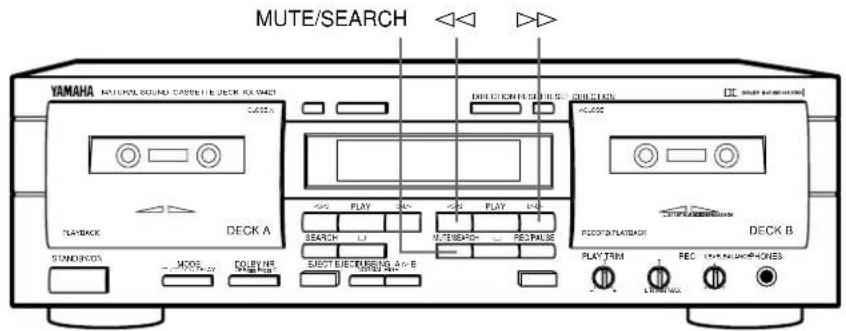

REC RELAY B C Bandlaufrichtung-AnzeigeMODE-Anzeige Stoppen der Aufnahme: Die &-Taste drücken. Unterbrechen der Aufnahme: Die REC/PAUSE-Taste drücken. Zum Fortsetzen der Aufnahme die PLAY-Taste drücken.41

Beispiel: KX-W421 REC MUTE-FUNKTION - Einfügen eines unbespielten Bandabschnitts während der Aufnahme Ein unbespielter Bandabschnitt von etwa 4 Sekunden Dauer wird automatisch auf dem Band erstellt, danach schaltet das Gerät in den Aufnahme-/Pausemodus. Wenn der unbespielte Bandabschnitt länger als 4 Sekunden werden soll, die Taste entsprechend lange gedrückt halten. Bei Loslassen der MUTE/SEARCH-Taste erstellt das Deck einen unbespielten Bandabschnitt von etwa 4 Sekunden Dauer und schaltet danach auf Aufnahmepause. Zum Fortsetzen der Aufnahme die PLAY-Taste drücken. ÷ Wenn der unbespielte Bandabschnitt kürzer als 4 Sekunden werden soll, die PLAY-Taste an der gewünschten Stelle während der Stummaufnahme drücken. Dann wird die Aufnahme von dieser Stelle fortgesetzt. Während der Aufnahme: Die REC-Anzeige blinkt während der Stummaufnahme. MUTE/SEARCH REC RETURN-FUNKTION - Rückkehr zu der Stelle, an der die Aufnahme gestartet wurde Während der Aufnahme: Wenn die Anzeige # leuchtet:

Wenn die Anzeige @ leuchtet: ÷ Wenn die PLAY-Taste während der Aufnahme gedrückt wird, spult die Aufnahmerücklauf-Funktion das Band automatisch zu der Position zurück, wo die PLAY-Taste gedrückt wurde.* Wenn Sie den Bandzähler während der Aufnahme auf “0000” zurückstellen, wird durch die Aufnahme- Rückspulfunktion das Band automatisch bis zu der Stelle zurückgespult, an der “0000” angezeigt wird. Die Aufnahme-Rückspulfunktion basiert auf dem letzten vorgenommenen Bedienungsschritt. Wenn Sie zum Beispiel den Bandzähler auf “0000” zurückstellen und dann zu einem späteren Zeitpunkt die PLAY-Taste drücken, wird durch die Aufnahme-Rückspulfunktion das Band bis zu dem Punkt zurückgespult, an dem die PLAY- Taste gedrückt wurde.

• Die PLAY-Taste kann während des Überspielvorgangs nicht zum Markieren eines Rückspul-Punktes benutzt werden. Synchroaufnahme-Funktion Bei Verwendung dieses Gerätes in Kombination mit einem CD-Spieler von YAMAHA, der über eine SYNCHRO-Taste an der Fernbedienung verfügt, kann die CD-Synchroaufnahmefunktion verwendet werden. Diese Funktion wird mit der Fernbedienung des CD- Spielers bedient. (Für die Bedienung siehe die Bedienungsanleitung des CD-Spielers.) DOLBY-HX-PRO-DYNAMIC-BIAS-SERVO-SYSTEM (nur an KX-W421) Dieses Gerät verfügt über das Dolby HX Pro-System, das automatisch die wirksame Vormagnetisierung kontrolliert, um Verzerrungen und Störgeräusche zu reduzieren und den Hochfrequenzgang während der Aufnahme zu verbessern. Cassetten, die mit diesem System aufgenommen werden, bieten auf jedem anderen Cassettendeck die gleiche hohe Wiedergabequalität.42 ÜBERSPIELEN (von DECK A nach DECK B)

Den MODE-Wahlschalter auf oder stellen. Wenn Sie oder RELAY wählen, wird automatisch aus dem Bandrückspul-Modus auf umgeschaltet. Die DIRECTION- Tasten für Deck A und B einstellen.

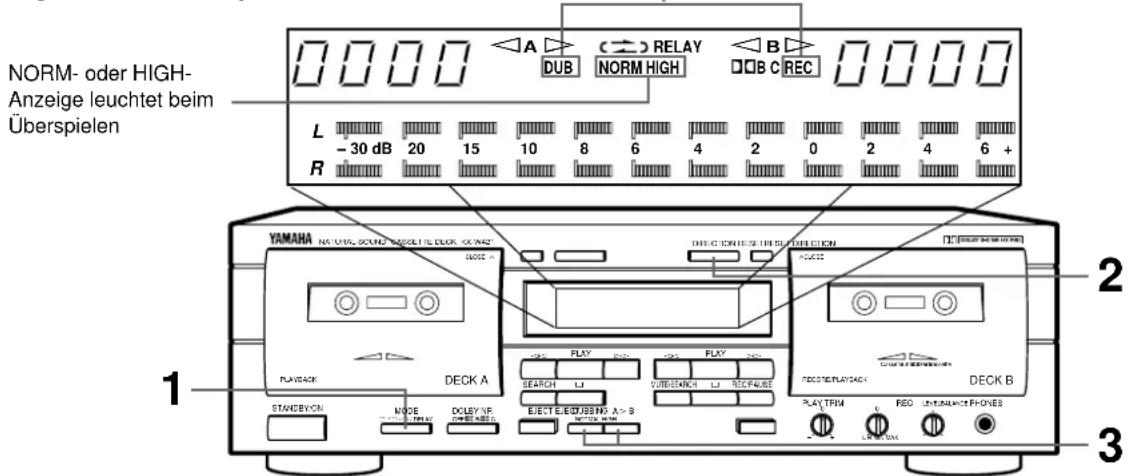

Die Überspielgeschwindigkeit mit den DUBBING-Tasten* auf NORMAL (normale Geschwindigkeit) oder HIGH (doppelte Normalgeschwindigkeit) einstellen. Das Überspielen startet automatisch. DUBBING A # BNORMAL HIGHDie entsprechende NORM-oder HIGH-Anzeigeleuchtet im Display.

• Mit der Taste NORMAL wird eine höhere Klangqualität erzielt. Hinweis Während des Überspielens wird die Dolby NR-Funktion automatisch deaktiviert, und das aufgenommene Band kann im Originalzustand überspielt werden. (Wenn das zu überspielende Band mit Dolby NR aufgenommen wurde, wird auch dieser Effekt überspielt.) Einstellung des PLAY TRIM-Reglers (nur an KX-W421) Für normale Verwendung den PLAY TRIM-Regler auf die Mittenposition einstellen. Wenn während der Überwachung des Klangs von Deck A die hohen Frequenzen zu deutlich oder zu schwach sind, den Hochfrequenzgang mit dem PLAY TRIM-Regler vor dem Überspielstart ausgleichen. Der derart kompensierte Ton kann auf DECK B überspielt werden. Da das Ergebnis der Klangkompensation von der Bandqualität der Cassette in DECK B abhängt, wird der gehörte Ton nicht unbedingt genauso aufgenommen. Sich auf den Abschnitt “EINSTELLUNG DES PLAY TRIM- REGLERS” auf Seite 38 beziehen. Stoppen des Überspielens Drücken Sie die &-Taste. (Wenn Sie die &-Taste an DECK B drücken, bleiben beide Decks gleichzeitig stehen, worauf die Überspielfunktion ausgeschaltet wird. Wenn Sie die &-Taste an DECK A drücken, bleibt DECK A sofort stehen, während DECK B nach dem Einfügen einer 4-Sekunden-Leerstelle stehenbleibt.) Wenn das Ende des in DECK B befindlichen Bands erreicht ist, bleibt zuerst DECK B, dann DECK A stehen. Wenn in Deck A das Bandende erreicht wird, stoppt Deck A, während Deck B einen unbespielten Bandabschnitt von etwa 4 Sekunden Dauer erstellt und dann stoppt. Verfügbare Funktionen für Überspielen Die Aufnahmerücklauffunktion kann in Deck B eingesetzt werden. Siehe den Abschnitt “REC RETURN-FUNKTION” auf der vorhergehenden Seite. Überspielen kann von Deck A auf Deck B durchgeführt werden. Die Cassettenfachklappen durch Drücken der EJECT-Tasten öffnen und eine leere Cassette in Deck B und die Original-Cassette in Deck A einlegen. Beispiel: KX-W421 DIRECTION Anzeige während Überspielen MODE “/[/”/RELAYNATURAL SOUND CASSETTE DECK KX-W421DOLBY NR

CLOSE CLOSEPLAYPLAY NORM- oder HIGH-Anzeige leuchtet beimÜberspielenLeuchtet beim Überspielen43

SCHUTZ DER AUFNAHMEN

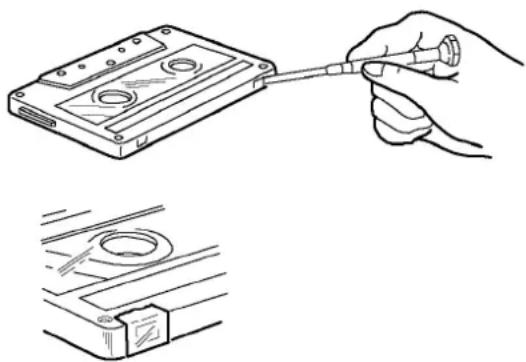

Alle Kassetten sind mit Löschschutzöffnungen zum Schutz der Aufnahme vor versehentlichem Löschen versehen. Über diesen Öffnungen befinden sich kleine Plastikzungen, die nach der Aufnahme herausgebrochen werden sollten. Auf Kassetten, deren Löschschutzzungen herausgebrochen werden, kann nicht aufgenommen werden. Auf diese Weise sind die Kassetten dauerhaft vor versehentlichem Löschen geschützt. Zum erneuten Aufnehmen auf einer Kassette, deren Löschschutzzungen entfernt wurden, einfach die Öffnungen mit Klebeband abdecken. ÷ Bei Chromband-Kassetten (Typ II/HIGH<CrO2>) und Metallband-Kassetten (Typ IV/METAL) muß darauf geachtet werden, nicht die Bandsorten- Erkennungsöffnungen zu überkleben.

AUFBEWAHRUNG DER KASSETTEN

Die Kassetten in ihren Behältern aufbewahren und nicht direkter Sonnenbestrahlung, Feuchtigkeit, hohen Temperaturen oder magnetischen Feldern (von Fernsehern, Lautsprechern usw.) aussetzen. Durch hohe Temperaturen und Feuchtigkeit wird das Band selbst beschädigt, während Magnetstrahlen die Aufnahme zerstören können. Das Band nicht mit den Fingern berühren, da Schmutz oder Fett an den Fingern zu Verschmutzung der Tonköpfe führt. KASSETTEN Es gibt viele Kassettenmarken, da diese aber alle den gleichen Normen entsprechen, kann jede Marke für das Deck verwendet werden. ÷ Klassifikation der Kassetten nach Formulierung Kassetten sind in vier Grundtypen erhältlich, abhängig von ihrer Formulierung oder Art des magnetischen Materials und Herstellungsprozeß. Diese vier Typen werden gewöhnlich bezeichnet als Normalband (Typ I/ NORM), Chromband (Typ II/HIGH<CrO2>), Ferrichromband (Typ III/FeCr) sowie Metallband (Typ IV/METAL). Zur Erzielung einer optimalen Leistung sind für jeden Kassettentyp bestimmte Einstellungen des Kassettendecks erforderlich.

• YAMAHA empfiehlt nicht die Verwendung von Kassetten mit 120 Minuten Bandlänge, da das Band dieser Kassetten sehr dünn ist und zu mechanischen und Aufnahme-Problemen führen kann.

ERKENNUNGSÖFFNUNGEN FÜR AUTOMATISCHE

BANDSORTEN-EINSTELLUNG Das Deck verfügt über einen automatischen Bandsorten- Wähler, der automatisch Vormagnetisierung, Pegel und Entzerrung entsprechend der Bandformulierung optimal einstellt — Sie brauchen nur die Kassette einzusetzen, alles weitere erledigt der automatische Bandsorten-Wähler. Die Erkennung der Bandsorte erfolgt über die Erkennungsöffnungen oben im Kassettengehäuse. Jede Bandsorte verfügt über eigene Erkennungsöffnungen, die normiert sind. ÷ Frühe Metallband-Kassetten (Typ IV/METAL) verfügen nicht über die Bandsorten-Erkennungsöffnungen. Daher werden frühere Metallband-Kassetten, die auf anderen Decks aufgenommen wurden, auf dem Deck mit den Einstellungen für Chromband-Kassetten (Typ II/HIGH <CrO2>) wiedergegeben. YAMAHA empfiehlt, keine Aufnahmen auf diesen Kassetten auf dem Deck durchzuführen. ÷ Das Deck verfügt nicht über die erforderlichen Einstellungen für Ferrichromband-Kassetten (Typ III/ FeCr), weil diese Bandsorte nicht häufig verwendet wird. Daher werden Ferrichromband-Kassetten mit den Einstellung für Normalband (Typ I/NORM) aufgenommen und wiedergegeben. Dabei werden die hohen Frequenzen unnatürlich hervorgehoben. Dieser Effekt kann in gewisser Weise mit dem PLAY TRIM-Regler sowie dem Klangregler des Verstärkers während der Wiedergabe ausgeglichen werden.

Vor Einsetzen einer Kassette in das Deck sollte das Band gestrafft werden, damit es sich nicht im Transportmechanismus verwickeln kann. Dafür einen Bleistift oder ähnlichen Gegenstand in eine der Spulennaben einführen und vorsichtig drehen, bis sämtliche Lose des Bandes entfernt ist. Das Band nicht zu fest wickeln. Achten Sie darauf, das Band nicht zu berühren. Es könnte beschädigt bzw. der aufgenommene Inhalt könnte zerstört werden. ErkennungsöffnungenErkennungsöffnungen Typ II Typ IV44 DECK B WARTUNG

REINIGUNG DES BANDTRANSPORTWEGS

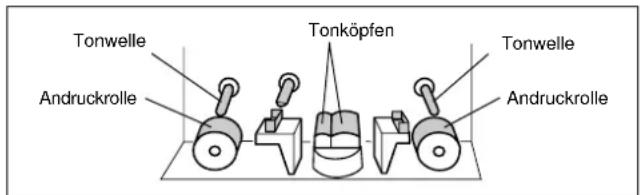

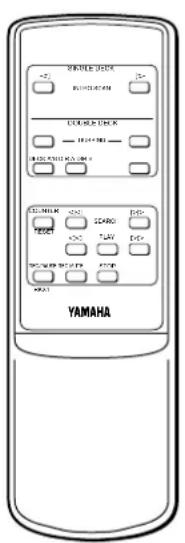

Zur Erzielung einer Leistung hoher Qualität mit dem Deck müssen die Tonköpfe, die Tonwelle, die Andruckrolle und andere Teile, die mit dem Band in Berührung kommen, regelmäßig gereinigt werden. Nach längerer Verwendung sammeln sich Schmutz und Staub an den Tonköpfen, den Tonwellen und Andruckrollen an. Dies kann zu schlechter Klangqualität, Tonausfällen, unstabiler Bandgeschwindigkeit, Verlust der hohen Frequenzen usw. führen. Die Tonköpfe und alle Teile, die mit dem Band in Kontakt kommen, mit einer Reinigungskassette oder einem Flüssigreiniger (beide im Fachhändel erhältlich) reinigen. ENTMAGNETISIERUNG Nach 20 bis 30 Stunden Betrieb ist an den Tonköpfen genug Restmagnetismus vorhanden, so daß schlechte Hochfrequenz-Reproduktion entstehen kann. Dann sollte ein im Handel erhältlicher Tonkopf-Entmagnetisierer eingesetzt werden. ÷ Bei der Reinigung des Bandweges oder Entmagnetisierung des Tonkopfes müssen die Anweisungen für die Reinigungsflüssigkeit bzw. den Tonkopf-Entmagnetisierer sorgfältig befolgt werden. Tonwelle Tonköpfen Tonwelle Andruckrolle 30° 30° Mit der als Sonderzubehör erhältlichen Fernbedienung RKX1 kann dieses Gerät von der Hörposition aus bedient werden. Für Einzelheiten siehe die mit der Fernbedienung mitgelieferte Bedienungsanleitung.

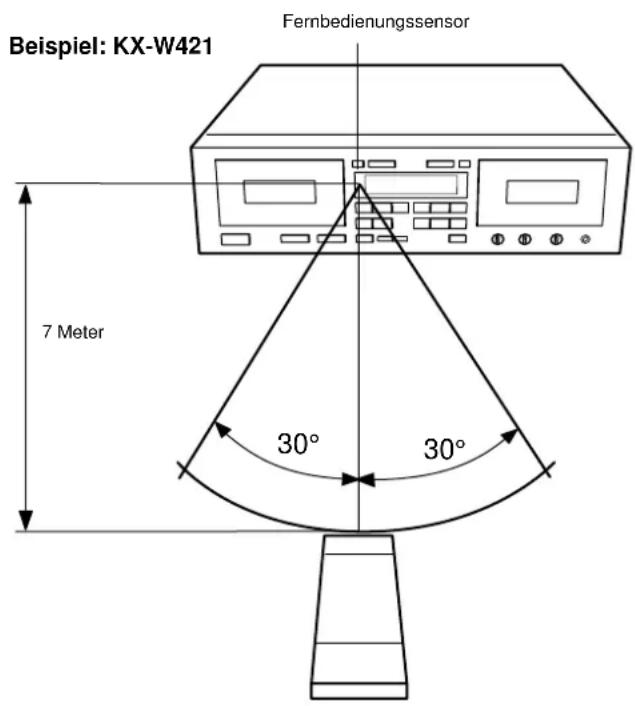

VERWENDUNGSBEREICH DER FERNBEDIENUNG

Ursache ÷ Netzstecker nicht richtig angeschlossen. ÷ Kassettengehäuse verzogen oder beschädigt. ÷ Es gibt eine Einwirkung eines starken äußerlichen Geräusches (Blitz, exessive statische Elektrizität etc.) oder eine falsche Bedienung wurde während des Gebrauchs des Gerätes ausgeführt). ÷ Keine Kassette eingesetzt. ÷ Löschschutzzungen herausgebrochen. ÷ Tonkopf verschmutzt. ÷ Tonkopf magnetisiert. ÷ Band verschmutzt oder schlechte Qualität. ÷ Band ist beeinträchtigt (gedehnt, verformt usw.). ÷ Kassettengehäuse ist verzogen. ÷ Aufnahmepegel zu hoch. ÷ Fehlerhafte Verbindung zwischen Deck und Stereo-Verstärker/ Receiver. ÷ Tonkopf verschmutzt. ÷ Tonkopf magnetisiert. ÷ Band abgenutzt oder schlechte Qualität. ÷ Falsche Anschlüsse. ÷ Störungen durch andere elektrische Geräte. ÷ Tonwelle, Andruckrolle usw. verschmutzt oder schlechte Bandqualität. ÷ Band ist ungleichmäßig aufgewickelt. ÷ Band ist lose oder hat sich um Tonwelle gewickelt. ÷ REC LEVEL-Regler zu niedrig eingestellt. ÷ Löschschutzzungen herausgebrochen. ÷ Titel zu kurz. ÷ Titel enthalten leise Passagen. ÷ Aufnahme enthält Konversation usw. ÷ Eine mit Dolby NR aufgenommene Kassette wird ohne Dolby wiedergegeben. Behebung ÷ Richtig anschließen. ÷ Keine beschädigten Kassetten verwenden. ÷ Schalten Sie dieses Gerät aus, und ziehen Sie das Netzkabel von der Netzsteckdose ab. Schließen Sie das Netzkabel nach 30 Sekunden wieder an, und versuchen Sie es noch einmal. ÷ Kassette einsetzen. ÷ Andere Kassette verwenden oder Löschschutzöffnungen überkleben. ÷ Tonkopf reinigen. ÷ Tonkopf mit Entmagnetisierer entmagnetisieren. ÷ Andere Kassette verwenden. ÷ Andere Kassette verwenden. ÷ Ein verzogenes Kassettengehäuse kann nicht repariert werden. Andere Kassette verwenden. ÷ Eingangspegel mit Signalpegel-Anzeige prüfen und Aufnahmepegel niedriger einstellen. ÷ Verbindungen prüfen. ÷ Tonkopf reinigen. ÷ Tonkopf mit Entmagnetisierer entmagnetisieren. ÷ Andere Kassette verwenden. ÷ Eingangs- und Ausgangs-Anschlüsse prüfen und korrigieren. ÷ Deck weiter von anderen elektrischen Geräten (Fernseher, Leuchtstoffröhren, elektrische Wärmedecke usw.) entfernt aufstellen. ÷ Tonwelle, Andruckrolle usw. reinigen oder andere Kassette verwenden. ÷ Band zurückspulen. ÷ Bleistift in Spulennabe einführen und Band straffen. ÷ REC LEVEL-Regler richtig einstellen. ÷ Andere Kassette verwenden oder Löschschutzöffnungen überkleben. ÷ Die unbespielten Bandabschnitte zwischen den Titeln müssen mindestens 4 Sekunden lang sein. ÷ Keine Behebung. ÷ Keine Behebung. ÷ Mit der richtigen Dolby NR- Rauschunterdrückung wiedergeben. STÖRUNGSSUCHE Wenn Ihr Kassettendeck nicht einwandfrei funktioniert, überprüfen Sie das Gerät anhand der nachfolgenden Tabelle. Darin sind häufig vorkommende Bedienungsfehler und einfache Maßnahmen aufgelistet, mit deren Hilfe Sie die Störung im Normalfall selbst beseitigen können. Sollte eine Abhilfe nicht möglich oder die aufgetretene Funktionsstörung nicht aufgeführt sein, trennen Sie das Netzkabel des Kassettendecks ab; ziehen Sie dann einen autorisierten YAMAHA-Händler oder eine Kundendienstwerkstatt zu Rate. Problem Kein Bandlauf bei Aufnahme oder Wiedergabe. Es passlert, daß dieses Gerät nicht normal arbeitet. REC/PAUSE-Taste funktioniert nicht. Ton ist schwach und manchmal nicht hörbar. Aufnahme ist verzerrt. Kein Ton bei Wiedergabe. Starke Störgeräusche. Starke Gleichlaufschwankungen (Schwankungen des Tons). Bandtransport stoppt während Aufnahme oder Wiedergabe. Aufnahme nicht möglich. Intro Scan oder Suchlauf funktioniert nicht. Hohe Frequenzen bei der Wiedergabe sind stark und stören, das Bandrauschen ist auch stark.46 Ursache ÷ Eine normal aufgenommene Kassette wird mit Dolby NR wiedergegeben. ÷ Tonköpfe verschmutzt. ÷ Tonköpfe magnetisiert. ÷ Die Grundpegel unterscheiden sich bei verschiedenen Kassettendecks. ÷ Die Batterien sind entladen. ÷ Die Entfernung oder der Winkel zwischen Fernbedienungsgeber und Gerät ist zu groß. ÷ Auf den Fernbedienungssensor fällt ein starkes Licht. Problem Der Wiedergabeton ist gedämpft, hohe Frequenzen sind nicht hörbar. Bei der Wiedergabe von Kassetten, die auf anderen Decks aufgenommen wurden, sind die Pegelanzeigen größer (kleiner) als bei der Aufnahme. Der Fernbedienungsgeber funktioniert nicht. Behebung ÷ Ohne Dolby NR-Rauschunterdrückung wiedergeben. ÷ Tonköpfe reinigen und mit Entmagnetisierer entmagnetisieren. ÷ Dies ist keine Fehlfunktion. ÷ Die Batterien auswechseln. ÷ Den Fernbedienungsgeber in weniger als 7 Meter Entfernung und in einem Winkel kleiner als 30° verwenden. ÷ Das Gerät so aufstellen, daß kein starkes Licht darauf fällt. Spuranordnung ................ Autoreverse, 4 Spuren, 2-Kanal- Aufnahme und-Wiedergabe Motor .................. Gleichstrom-Servomotor x 2 (Hauptmotor) Tonkopf ..... Aufnahme/Wiedergabe: Hartpermalloy-Kopf x 1 Löschen: Doppelspalt-Ferritkopf x 1 Wiedergabe: Hartpermalloy-Kopf x 1 Schneller Bandtransport ............................100 Sek. (C-60) Gleichlaufschwankungen WRMS ..................................................................... 0,08% W.Spitze................................................................ ±0,15% Störspannungsabstand (ohne Dolby NR).......................................................58 dB (Dolby B NR).............................................................66 dB (Dolby C NR).............................................................74 dB Frequenzgang (–20dB) <KX-W421> Typ I/Normalband ....................... 20 ~ 17.000 Hz ±3 dB Typ II/Chromband....................... 20 ~ 18.000 Hz ±3 dB Typ IV/Metallband....................... 20 ~ 20.000 Hz ±3 dB <KX-W321> Typ I/Normalband ....................... 20 ~ 16.000 Hz ±3 dB Typ II/Chromband....................... 20 ~ 17.000 Hz ±3 dB Typ IV/Metallband....................... 20 ~ 19.000 Hz ±3 dB Klirrgrad KX-W421 ...........................................................unter 0,8% KX-W321 ...........................................................unter 1,0% Eingangsempfindlichkeit/Impedanz Line ........................................................ 100 mV/43 kOhm AUSGANGSPEGEL Line ....................................................... 570 mV/1,4 kOhm Kopfhörer ................................................. 0,25 mV/8 Ohm Kanaltrennung (1 kHz) ....................................... über 40 dB Übersprechen (125 Hz) ...................................... über 55 dB ALLGEMEIN Spannungsversorgung USA- und Kanada-Modell ............................ 120 V, 60 Hz Europa- und Großbritannien-Modell .......... 230 V, 50 Hz Australien-Modell......................................... 240 V, 50 Hz Modelle für allgemeine Verkaufsgebiete und China ........................... 110/120/220/240 V, 50/60 Hz Leistungsaufnahme KX-W421 ......................... 14 W/7 W (Bereitschaftsmodus) KX-W321 USA- und Kanada-Modell ............................. 11 W/7 W (Bereitschaftsmodus) Andere Modelle........... 12 W/7 W (Bereitschaftsmodus) Abmessungen (B x H x T)................... 435 x 146 x 279 mm Gewicht ....................................................................... 5,0 kg Zubehör Audiokabel ............................................................. 1 Paar

• Technische Änderungen vorbehalten. TECHNISCHE DATEN47
