KXW421 - Kassette YAMAHA - Kostenlose Bedienungsanleitung

Produkttyp	Doppelkassetendeck Stereo mit automatischem Reversebetrieb
Marke	YAMAHA
Modell	KXW421
Abmessungen (B x H x T)	435 x 146 x 279 mm
Gewicht	5,0 kg
Stromversorgung	110/120/220/240 V AC, 50/60 Hz (je nach Modell)
Leistungsaufnahme	14 W (Betrieb), 7 W (Bereitschaft)
Spuranordnung	4 Spuren, 2 Kanäle
Motor	Gleichstrom-Servomotor x 2
Tonköpfe	Aufnahme/Wiedergabe: Hart-Permalloy x 1; Löschung: Doppelspalt-Ferrit x 1; Wiedergabe: Hart-Permalloy x 1
Rauschunterdrückung	Dolby B, Dolby C, Dolby HX Pro
Hauptfunktionen	Wiedergabe und Aufnahme mit automatischem Reversebetrieb, Titelsuche, Kopie (normal/schnell), Stille Aufnahme, Rücksprung nach Aufnahme, Play Trim-Funktion (nur KXW421)
Signal-Rauschabstand	58 dB (ohne Dolby), 66 dB (Dolby B), 74 dB (Dolby C)
Frequenzgang	Typ I: 20 – 17.000 Hz; Typ II: 20 – 18.000 Hz; Typ IV: 20 – 20.000 Hz (bei -20 dB)
Gleichlaufschwankungen	0,08 % (Effektivwert gewichtet)
Wartung und Reinigung	Reinigen Sie regelmäßig die Tonköpfe, die Capstanwelle und die Andruckrolle mit einer Reinigungskassette; entmagnetisieren Sie die Tonköpfe nach 20-30 Betriebsstunden
Sicherheit	Nicht das Gehäuse öffnen, vor Regen und Feuchtigkeit schützen, vor dem Transport Netzstecker ziehen
Mitgeliefertes Zubehör	Audiokabel (1 Paar)
Fernbedienung	Optional (Modell RKX1)
Kassettenkompatibilität	Typ I (Normal), Typ II (Chrom), Typ IV (Metall) – automatische Auswahl

Häufig gestellte Fragen - KXW421 YAMAHA

Warum bewegt sich das Band bei Wiedergabe oder Aufnahme nicht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist. Wenn die Kassette beschädigt oder das Gehäuse verzogen ist, ersetzen Sie sie.

Wie stelle ich den optimalen Aufnahmepegel ein?

Spielen Sie die lauteste Passage der Quelle ab und stellen Sie den REC LEVEL-Regler so ein, dass der Pegelanzeiger etwa +4 dB erreicht. Verwenden Sie den REC BALANCE-Regler, um die linken und rechten Kanäle auszubalancieren.

Was tun, wenn der aufgenommene Ton verzerrt ist?

Der Aufnahmepegel ist zu hoch. Verringern Sie den REC LEVEL-Regler. Überprüfen Sie auch, ob die Kassette nicht zerkratzt oder verformt ist.

Wie verwende ich die Titelsuchfunktion?

Drücken Sie bei der Wiedergabe gleichzeitig die MUTE/SEARCH-Taste und die Richtungstaste (◀◀ oder ▶▶), um zum nächsten oder vorherigen Titel zu springen. Der Abstand zwischen den Titeln muss mindestens 4 Sekunden betragen.

Warum gibt es bei der Wiedergabe keinen Ton?

Überprüfen Sie die Verbindungen zwischen dem Deck und dem Verstärker: Die LINE OUT-Buchsen müssen mit den TAPE PB-Eingängen des Verstärkers verbunden sein.

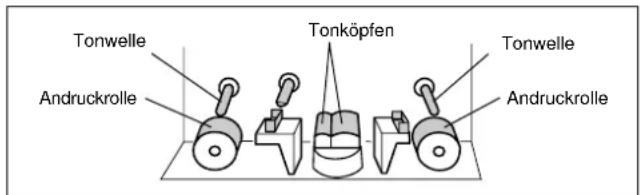

Wie reinige ich die Tonköpfe und die Bandlaufbahn?

Verwenden Sie eine Reinigungskassette oder ein flüssiges Reinigungsmittel. Reinigen Sie die Tonköpfe, die Capstanwelle und die Andruckrolle. Entmagnetisieren Sie die Tonköpfe nach 20-30 Betriebsstunden mit einem Entmagnetisierer.

Was tun, wenn das Deck nach einem Gewitter nicht mehr reagiert?

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel etwa 30 Sekunden lang ab. Stecken Sie es wieder ein und versuchen Sie es erneut.

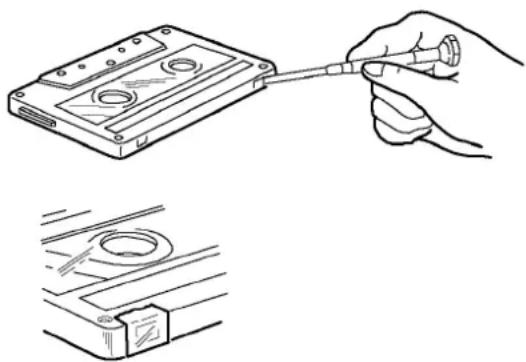

Wie schütze ich eine Aufnahme vor versehentlichem Löschen?

Brechen Sie die Schutzlasche oben an der Kassette ab. Zum erneuten Bespielen bedecken Sie das Loch mit einem Stück Klebeband.

Welchen Kassetten-Typ kann ich verwenden?

Dieses Gerät akzeptiert Kassetten des Typs I (Normal), Typ II (Chrom) und Typ IV (Metall). Die Typauswahl erfolgt automatisch. Vermeiden Sie 120-Minuten-Kassetten mit sehr dünnem Band.

Wie kopiere ich eine Kassette von Deck A auf Deck B?

Legen Sie die Quellkassette in Deck A und eine Leerkassette in Deck B ein. Stellen Sie den MODE-Wahlschalter auf ➡ RELAY oder ➡ und wählen Sie dann die Geschwindigkeit mit den DUBBING-Tasten (NORM oder HIGH). Der Kopiervorgang startet automatisch.

BEDIENUNGSANLEITUNG KXW421 YAMAHA

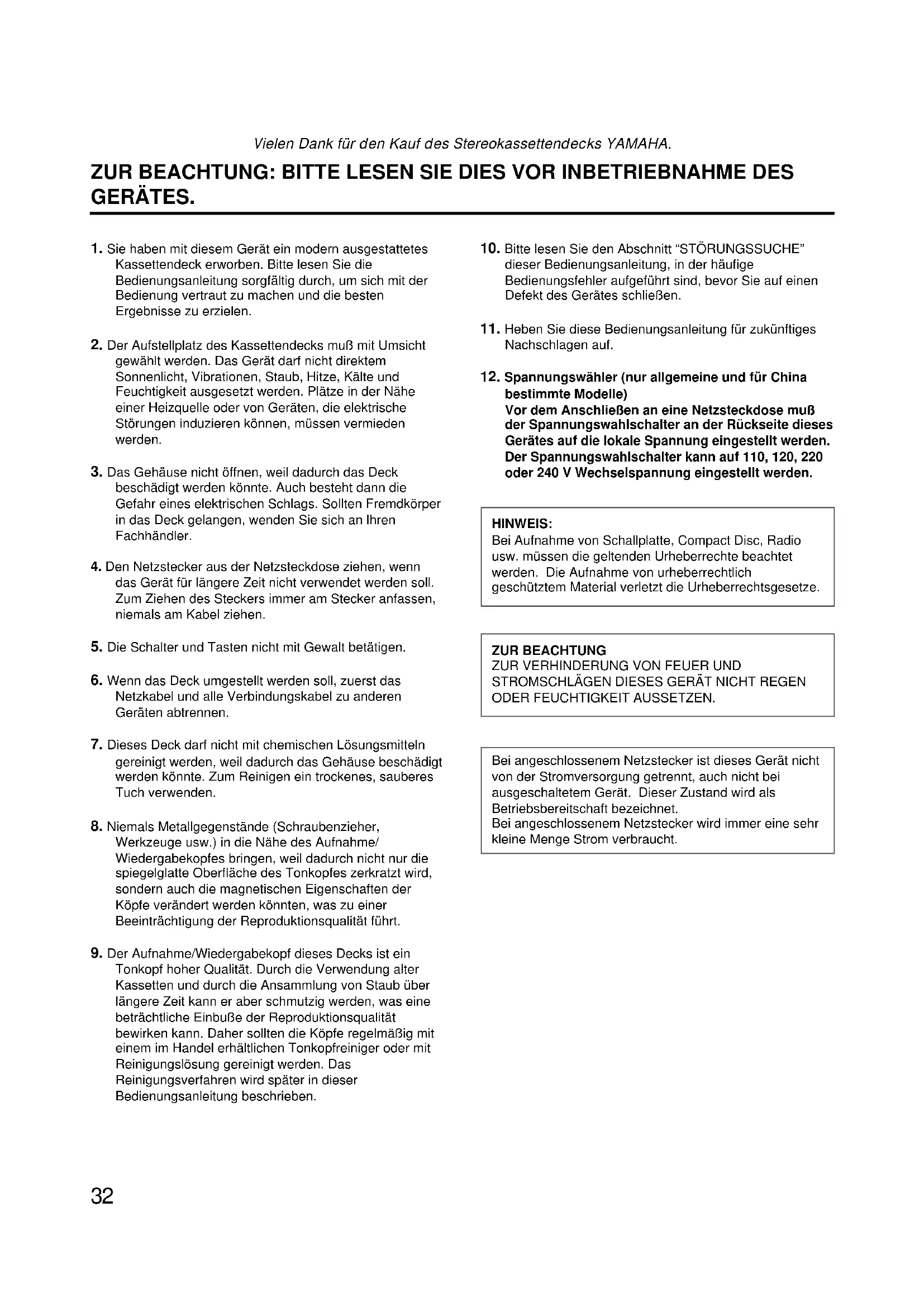

ZUR BEACHTUNG: BITTE LESEN SIE DIES VOR INBETRIEBNAHME DES GERÄTES.

1. Sie haben mit diesem Gerät ein modern ausgestattetes Kassettendeck erworben. Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, um sich mit der Bedienung vertraut zu machen und die besten Ergebnisse zu erzielen.
2. Der Aufstellplatz des Kassettendecks muß mit Umsicht gewählt werden. Das Gerät darf nicht direktem Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit ausgesetzt werden. Plätze in der Nähe einer Heizquelle oder von Geräten, die elektrische Störungen induzieren können, müssen vermieden werden.
3. Das Gehäuse nicht öffnen, weil dadurch das Deck beschädigt werden könnte. Auch besteht dann die Gefahr eines elektrischen Schlags. Sollten Fremdkörper in das Deck gelangen, wenden Sie sich an Ihren Fachhändler.
4. Den Netzstecker aus der Netzsteckdose ziehen, wenn das Gerät für längere Zeit nicht verwendet werden soll. Zum Ziehen des Steckers immer am Stecker anfassen, niemals am Kabel ziehen.
5. Die Schalter und Tasten nicht mit Gewalt betätigen.
6. Wenn das Deck umgestellt werden soll, zuerst das Netzkabel und alle Verbindungskabel zu anderen Geräten abtrennen.
7. Dieses Deck darf nicht mit chemischen Lösungsmitteln gereinigt werden, weil dadurch das Gehäuse beschädigt werden könnte. Zum Reinigen ein trockenes, sauberes Tuch verwenden.
8. Niemals Metallgegenstände (Schraubenzieher, Werkzeuge usw.) in die Nähe des Aufnahme/Wiedergabekopfes bringen, weil dadurch nicht nur die spiegelplatte Oberfläche des Tonkopfes zerkratzt wird, sondern auch die magnetischen Eigenschaften der Köpfe verändert werden könnten, was zu einer Beeinträchtigung der Reproduktionsqualität führt.

9. Der Aufnahme/Wiedergabekopf dieses Decks ist ein Tonkopf hoher Qualität. Durch die Verwendung alter Kassetten und durch die Ansammlung von Staub über längere Zeit kann er aber schmutzig werden, was eine beträchtliche Einbuße der Reproduktionsqualität bewirken kann. Daher sollten die Köpfe regelmäßig mit einem im Handel erhältlichen Tonkopfreiniger oder mit Reinigungslösung gereinigt werden. Das Reinigungsverfahren wird später in dieser Bedienungsanleitung beschrieben.

10. Bitte lesen Sie den Abschnitt "STÖRUNGSSUCHE" dieser Bedienungsanleitung, in der häufige Bedienungsfehler aufgeführt sind, bevor Sie auf einen Defekt des Gerätes schließen.

11. Heben Sie diese Bedienungsanleitung für zukünftiges Nachschlagen auf.
12. Spannungswähler (nur allgemeine und für China bestimmte Modelle) Vor dem Anschließen an eine Netzsteckdose muß der Spannungswahlschalter an der Rückseite dieses Gerätes auf die lokale Spannung eingestellt werden. Der Spannungswahlschalter kann auf 110, 120, 220 oder 240 V Wechselspannung eingestellt werden.

HINWEIS:

Bei Aufnahme von Schallplatte, Compact Disc, Radio usw. müssen die geltenden Urheberrechte beachtet werden. Die Aufnahme von urheberrechtlich geschütztem Material verletzt die Urheberrechtsgesetze.

ZUR BEACHTUNG

ZUR VERHINDERUNG VON FEUER UND STROMSCHLÄGEN DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN.

Bei angeschlossenem Netzstecker ist dieses Gerät nicht von der Stromversorgung getrennt, auch nicht bei ausgeschaltetem Gerät. Dieser Zustand wird als Betriebsbereitschaft bezeichnet. Bei angeschlossenem Netzstecker wird immer eine sehr kleine Menge Strom verbraucht.

INHALTSVERZEICHNIS

MERKMALE 33

ANSCHLÜSSE.... 34

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG..... 34

WIEDERGABE (gleich für DECK A und DECK B) ...... 35

GRUNDLEGENDE BEDIENUNG 35

TITELSUCHLAUF....37

RELAIS-WIEDERGABE 38

EINSTELLUNG DES PLAY TRIM-REGLERS (nur an KX-W421).... 38

AUFNAHME 39

GRUNDLEGENDE BEDIENUNG 39

REC MUTE-FUNKTION 41

REC RETURN-FUNKTION....41

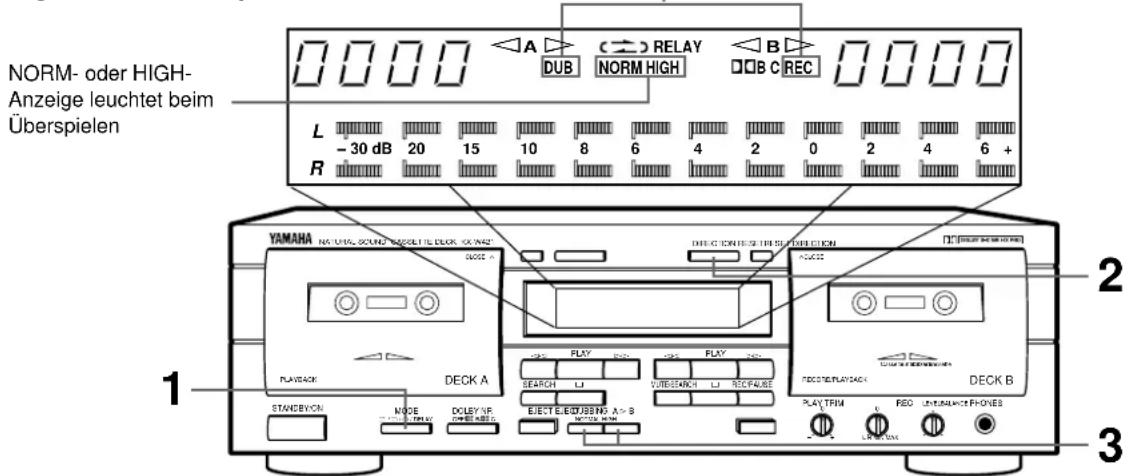

ÜBERSPIELEN (von DECK A nach DECK B) 42

KASSETTEN 43

WARTUNG.... 44

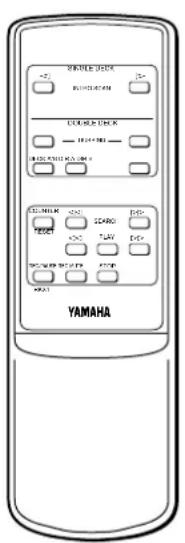

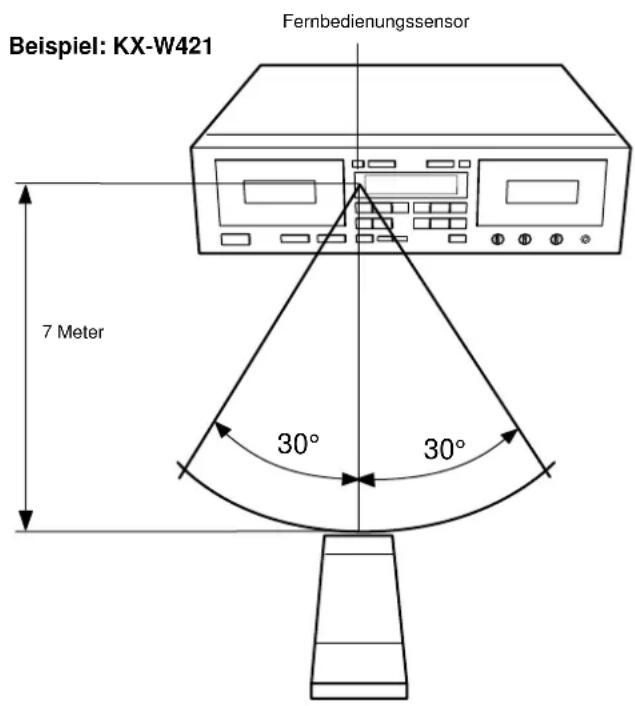

FERNBEDIENUNG (SONDERZUBEHÖR)...... 44

STÖRUNGSSUCHE 45

TECHNISCHE DATEN.... 46

MERKMALE

●Hartpermalloy-Aufnahme-/Wiedergabekopf hoher Qualität in beiden Deck B plus Wiedergabekopf in Deck A

●Dolby-B/C-Rauschunterdrückung

-Play Trim-Regler für verbesserte Wiedergabe-Kompatibilität mit anderen Decks (nur an KX-W421)

●Automatischer Bandsortenwähler

●Dynamischer Dolby HX Pro-Vormagnetisierungs-Servo (nur an KX-W421)

●Relais-Wiedergabe von Deck A zu Deck B

- Titelsuchlauf

●Stummaufnahme-Funktion

●Aufnahmerücklauf

●Einfaches Überspielen mit wählbarer Bandgeschwindigkeit (normal/hoch)

- Spitzenpegelanzeigen mit Spitzenhaltefunktion

●Fernbedienung möglich mit als Sonderzubehör erhältlicher Fernbedienung.

Dolby Rauschunterdrückung und HX Pro headroom extension hergestellt unter Lizenz von Dolby Laboratories Licensing Corporation. HX Pro entstand bei Bang & Olufsen.

DOLBY, das doppel d symbol ☒ und HX PRO sind Warenzeichen der Dolby Laboratories Licensing Corporation.

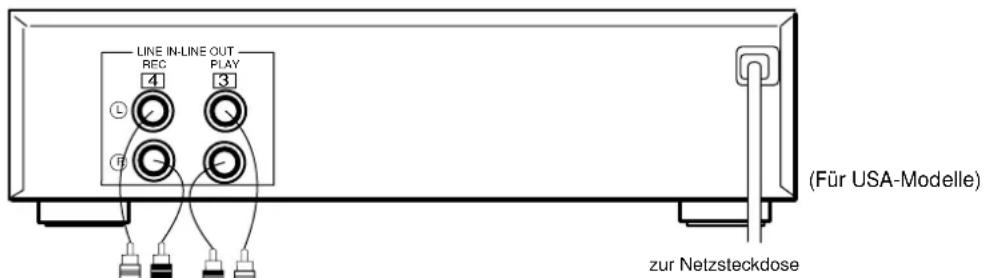

ANSCHLÜSSE

LINE IN-LINE OUT REC 4 PLAY 3 (Für USA-Modelle) zur Netzsteckdose

ANSCHLÜSSE AN DER GERÄTERÜCKSEITE

Vor dem Herstellen der Anschlüsse muß sichergestellt werden, daß die

Spannungsversorgung des Decks und des Verstärkers/Receivers ausgeschaltet ist.

• Der weiße Stecker der Verbindungskabel ist für den linken Kanal und der rote Stecker für den rechten Kanal vorgesehen. Beim Anschließen muß darauf geachtet werden, daß die Kanäle nicht vertauscht werden. Die Stecker vollständig in die Buchsen stecken.
• Die LINE OUT/PLAY-Buchsen des Decks werden mit den TAPE PB-Buchsen (Wiedergabe-/Eingangsbuchsen) des Verstärkers/Receivers und die LINE IN/REC-Buchsen des Decks werden mit den REC OUT-Buchsen (Aufnahme-/Ausgangsbuchsen) des Verstärkers/Receivers verbunden.
• Die LINE OUT-Anschlüsse sind mit der Nummer 3, und die LINE IN-Anschlüsse mit der Nummer 4 gekennzeichnet. Wenn dieses Gerät mit einem YAMAHA-Verstärker oder Receiver verbunden wird, dessen Anschlüsse numeriert sind (1, 2, 3, 4 ... usw.), müssen die LINE OUT-Anschlüsse dieses Geräts mit den mit 3 bezeichneten Eingangsanschlüssen verbunden werden; ebenso sind die LINE IN-Anschlüsse dieses Geräts mit den mit 4 bezeichneten Ausgangsanschlüssen an der Rückseite des Verstärkers oder Receivers zu verbinden.
• Das Netzkabel an eine Netzsteckdose oder an einen Netzausgang an der Rückseite des Verstärkers/Receivers (falls vorhanden) anschließen.

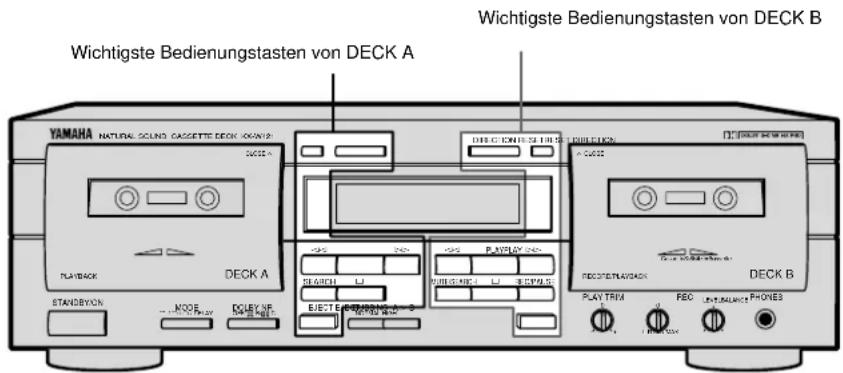

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG

Wenn die Funktionen der Bedienungselemente für DECK A und DECK B identisch sind, werden in dieser Anleitung die wichtigsten Bedienungstasten der Frontplatte des DECKs B gezeigt. Da die Anordnung dieser Tasten an DECK A und B gleich ist, läßt sich die gewünschte Taste problemlos auffinden, selbst wenn Sie gerade mit DECK A arbeiten. Diese Anleitung gilt für zwei Modelle; die Abbildungen basieren allerdings in den meisten Fällen auf Modell KX-W421.

Beispiel: KX-W421

Wichtigste Bedienungstasten von DECK A Wichtigste Bedienungstasten von DECK B YAMAHA NATURAL SOLIND CASSETTE DECK (ONION) DECK A STANDBYCH MODE DELEY NE VEGET BEIJING ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEK ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEk ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEl ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi ELEi

WIEDERGABE (gleich für DECK A und DECK B)

Vorbereitung für Wiedergabe

• Den STANDBY/ON-Schalter einschalten.
• Den Verstärker oder Receiver in den Cassettendeck-Funktionsmodus schalten.

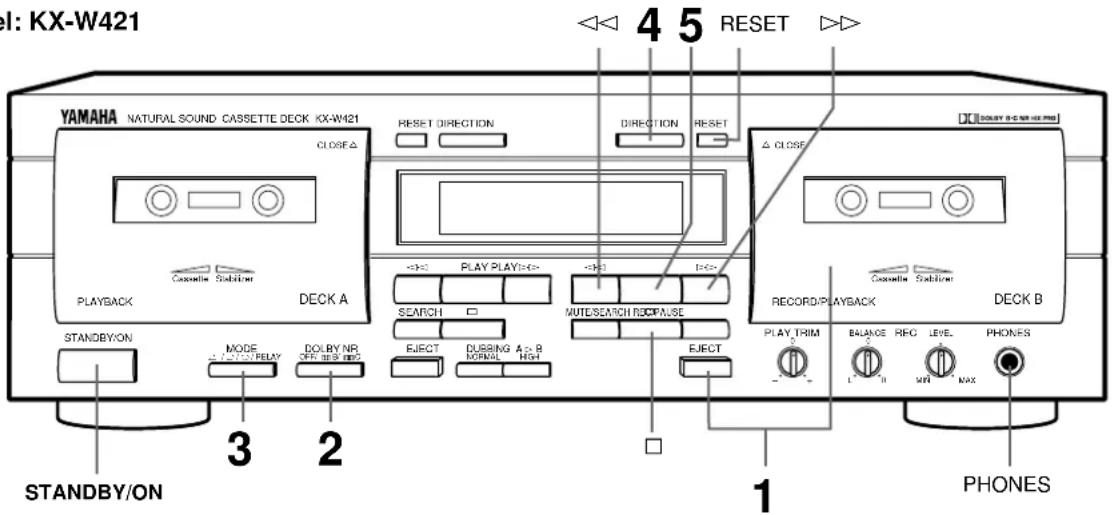

GRUNDLEGENDE BEDIENUNG - Wiedergabe einer Cassette

Beispiel: KX-W421

el: KX-W421 YAMAHA NATURAL SOUND CASSETTE DECK KX-W421 CLOSE RESET DIRECTION DIRECTION RESET Δ CLOSE PLAYBACK DECK A Cassette Sublinear STANDBY/ON MODE +/- OFF PELAY DO BY NR OFF, 100 MHz REC EJECT DUBPING A & B NORMAL HIGH MUTE/SEARCH REC/PULSE EJECT RECORD/PLAYBACK DECK B PLAY TRIM BALANCE REC LEVEL PHONES STANDBY/ON 3 2 1 PHONES

1

EJECT

Die Cassette mit der Bandöffnung nach unten weisend einlegen. (Die nach vorne gerichtete Seite wird als Cassetten-Vorderseite und die nach hinten gerichtete Seite als Cassetten-Rückseite bezeichnet.) Um die Klappe zu schließen, drücken Sie den mit △ CLOSE markierten Bereich, bis die Klappe einrastet.

2

Siehe die nachstehende Beschreibung.

3

Siehe die nachstehende Beschreibung.

4

Die Bandlaufrichtung für Deck A oder B wählen. Bei jedem Drücken dieser Taste wechselt die Bandlaufrichtung zwischen vorwärts (>) und rückwärts (<), und die entsprechende Anzeige leuchtet im Display.

5

Schnellvorspulen und Rückspulen des Bandes

Wenn die Bandlaufrichtung-Anzeige ▷ leuchtet:

Durch Drücken der Taste ▶▶ wird das Band schnell vorgespult und durch Drücken der Taste ◀◀ zurückgespult.

Wenn die Bandlaufrichtung-Anzeige ◀ leuchtet:

Durch Drücken der Taste ◀◀ wird das Band schnell vorgespult und durch Drücken der Taste ▷▶ zurückgespult.

Stoppen der Wiedergabe

Die □-Taste drücken. Zum Entnehmen der Cassette die EJECT-Taste drücken. Dann öffnet sich die

Cassettenfachklappe. Drücken Sie die STANDBY/ON-

Taste, um das Gerät in den Bereitschaftsmodus zu schalten.

Zurückstellen des Zählers auf "0000"

Drücken Sie die RESET-Taste. Verwenden Sie den Zähler, um eine bestimmte Stelle des Bands aufzufinden (0000 bis 9999).

Einstellung des DOLBY NR-Wahlschalters (in Schritt 2)

Der DOLBY NR-Wahlschalter muß auf das gleiche Rauschunterdrückungssystem wie bei der Aufnahme eingestellt werden.

OFF: Cassetten, die ohne Dolby-Rauschunterdrückung aufgenommen wurden

B: Cassetten, die mit Dolby-B-Rauschunterdrückung aufgenommen wurden

C: Cassetten, die mit Dolby-C-Rauschunterdrückung aufgenommen wurden

Einstellung des REVERSE MODE-Wahlschalters (in Schritt 3)

Die Auto-Reverse-Funktion schaltet die Bandlaufrichtung automatisch um. Wählen Sie eine der Auto-Reverse-Betriebsarten (→), oder (→) RELAY) oder den manuellen Rücklauf-Modus (→).

: Wenn die Wiedergabe oder der Schnellvorlauf (bzw. Rücklauf) einer Bandseite beendet ist, schaltet sich das Kassettendeck am Band-Ende aus.

Beide Seiten des Bands werden wiedergegeben. Nach der Wiedergabe schaltet sich das Kassettendeck am Band-Ende aus. (Wenn die Bandlaufrichtung auf ◀ eingestellt ist, wird nur die Rückseite wiedergegeben.)

(→): Beide Seiten des Bands werden wiederholt wiedergegeben (bis zu 8 Wiederholungen).

(2) RELAY : Die in DECK A und B eingelegten Kassettenbänder werden nacheinander wiedergegeben. (Siehe im Abschnitt "RELAIS-WIEDERGABE" auf Seite 38.)

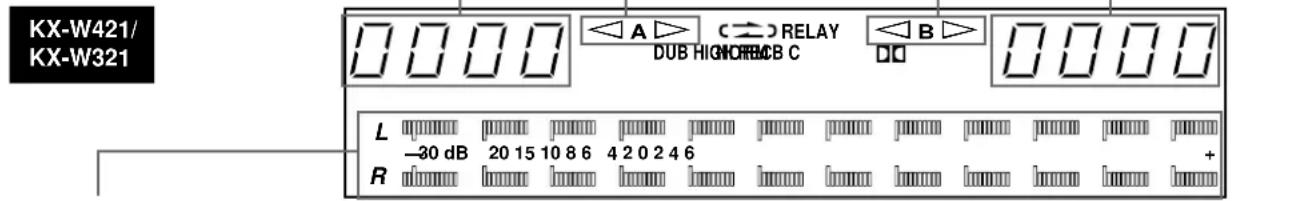

Anzeige während der Wiedergabe

Die Anzeige A oder B des Displays weist auf das zuletzt betriebene Kassettendeck hin.

KX-W421/ KX-W321 DUB HIGH/ORM/C L -30 dB 20 15 10 8 6 4 2 0 2 4 6 R +

Spitzenpegelanzeigen
Hier werden während Aufnahme und Wiedergabe die Spitzenpegel der Signale in einem Bereich von -30 bis +6 dB angezeigt. Für den linken und rechten Kanal sind separate Anzeigen vorhanden. Diese Pegelanzeigen verfügen über eine Spitzenhaltefunktion, die die Spitzenpegel für etwa 1,5 Sekunden hält.

Einstellung der Lautstärke

Die Einstellung der Lautstärke erfolgt mit dem Lautstärkeregler des Verstärkers oder Receivers.

Verwendung eines Kopfhörers

Den Kopfhörerstecker an die PHONES-Buchse anschließen. Da die Wiedergabe auch über die Lautsprecher reproduziert wird, am Verstärker die erforderlichen Einstellungen vornehmen, um nur über Kopfhörer zu hören.

Hinweise

Drücken Sie bei noch laufendem Band niemals die EJECT-Taste.

Beispiel: KX-W421

MUTE/SEARCH RESET YAMAHA NATURAL SOUND CASSETTE DECK KA 0421 DECK A STANDBYON MODE COLDYNR SIN PAGES BEET ELECTRUSING ACB PICK PLAY PLAY PLAY PLAY RECPULSE RECEPT/LAYBACK PLAY JIM REC LEAF/MARK/CHINES DECK B

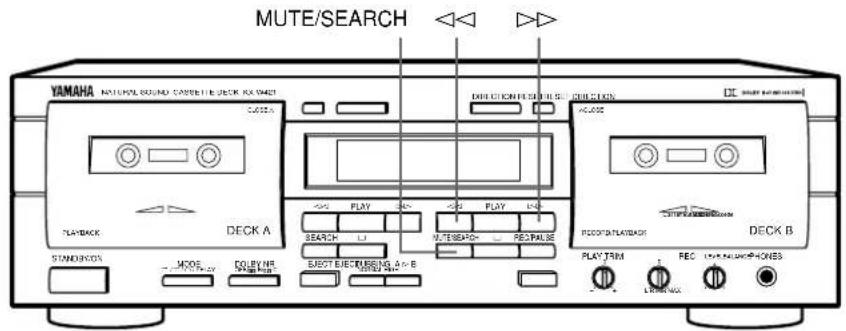

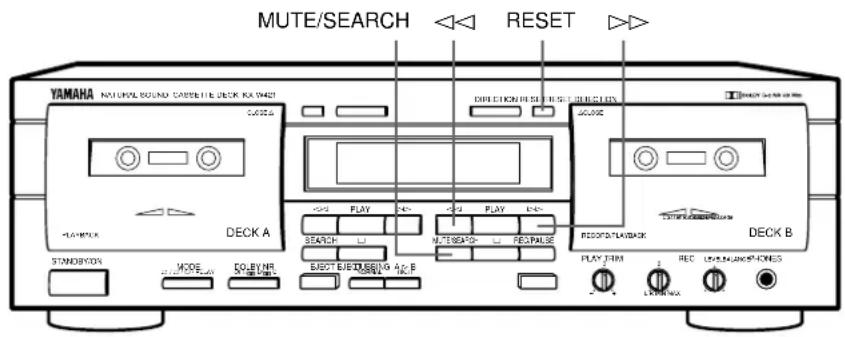

TITELSUCHLAUF - Wiedergabe eines bestimmten Titels nach Suchen des Titelanfangs

Suche des nächsten Titels
Wenn die Bandlaufrichtung-Anzeige ▷ leuchtet:

gleichzeitig drücken

MUTE/SEARCH

Wenn die Bandlaufrichtung-Anzeige ◀ leuchtet:

gleichzeitig drücken

MUTE/SEARCH

Suche nach dem Anfang des laufenden Titels
Wenn die Bandlaufrichtung-Anzeige ▷ leuchtet:

gleichzeitig drücken

MUTE/SEARCH

Wenn die Bandlaufrichtung-Anzeige ◀ leuchtet:

gleichzeitig drücken

MUTE/SEARCH

Suche nach einem Titel vor dem laufenden Titel

- Die folgenden Tasten betätigen, wenn der Anfang des laufenden Titels wiedergegeben wird.

Wenn die Bandlaufrichtung-Anzeige ▷ leuchtet:

gleichzeitig drücken

MUTE/SEARCH

Wenn die Bandlaufrichtung-Anzeige ◀ leuchtet:

gleichzeitig drücken

MUTE/SEARCH

Hinweise

• Die unbespielten Bandabschnitte zwischen den einzelnen Titeln müssen mindestens 4 Sekunden lang sein.
• Der Titelsuchlauf funktioniert unter Umständen nicht einwandfrei bei Cassetten, die mit einem niedrigen Aufnahmepegel aufgenommen wurden oder die starkes Bandrauschen aufweisen.

Beispiel: KX-W421

YAMAHA NATURAL SOUND CASSETTE DECK NO:0451 LEAVE DAVBACK DECK A STANDBYON MODE DO PLAY NO SELECT BEETTRENDING A+B BEETTRENDING B BEETTRENDING C BEETTRENDING D BEETTRENDING E BEETTRENDING F BEETTRENDING G BEETTRENDING H BEETTRENDING I BEETTRENDING J BEETTRENDING K BEETTRENDING L BEETTRENDING M BEETTRENDING N BEETTRENDING O BEETTRENDING P BEETTRENDING Q BEETTRENDING R BEETTRENDING S BEETTRENDING T BEETTRENDING U BEETTRENDING V BEETTRENDING W BEETTRENDING X BEETTRENDING Y BEETTRENDING Z BEETTRENDING AA BEETTRENDING AB BEETTRENDING AC BEETTRENDING AD BEETTRENDING AE BEETTRENDING AF BEETTRENDING AG BEETTRENDING AH BEETTRENDING AI BEETTRENDING AJ BEETTRENDING AK BEETTRENDING AL BEETTRENDING AM BEETTRENDING AN BEETTRENDING AO BEETTRENDING AP BEETTRENDING AQ BEETTRENDING AR BEETTRENDING AS BEETTRENDING AT BEETTRENDING AU BEETTRENDING AV BEETTRENDING AW BEETTRENDING AX BEETTRENDING AY BEETTRENDING AZ BEETTRENDING BA BEETTRENDING BB BEETTRENDING BC BEETTRENDING BD BEETTRENDING BE BEETTRENDING BF BEETTRENDING BG BEETTRENDING BH BEETTRENDING BI BEETTRENDING BJ BEETTRENDING BK BEETTRENDING BL BEETTRENDING BM BEETTRENDING BN BEETTRENDING BO BEETTRENDING BP BEETTRENDING BPB BEETTRENDING BPBCC BEETTRENDING BPCCB BEETTRENDING BPCCD BEETTRENDING BPCCDCC BEETTRENDING BPCCDCCN BEETTRENDING BPCCDCCNCCN BEETTRENDING BPCCDCCNCCNCCN BEETTRENDING BPCCDCCNCCNCCNCCN BEETTRENDING BPCCDCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCCNCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCNCCCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCNAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAACCAGAATTACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCAACCATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATGATG

RELAIS-WIEDERGABE - Aufeinanderfolgende Wiedergabe von DECK A und DECK B

Cassetten in Deck A und Deck B einlegen und die Wiedergabe von Deck A starten.

Die Wiedergabefolge ist abhängig von der Einstellung des MODE-Wahlschalters, siehe die folgende Beschreibung.

Bei Einstellung der MODE-Taste auf (→) RELAY :

DECK A (Vorderseite → Rückseite) → DECK B (Vorderseite → Rückseite)

bis zu 8 Mal

Anzeige

Bei Einstellung der MODE-Taste auf (→):

DECK A (Vorderseite → Rückseite) bis zu 8 Mal

DECK B (Vorderseite → Rückseite) bis zu 8 Mal

Bei Einstellung der MODE-Taste auf ↗:

DECK A (Vorderseite → Rückseite) \ DECK B (Vorderseite → Rückseite)

- Wenn die Bandlaufrichtung auf ◀ eingestellt ist, wird nur die Rückseite wiedergegeben.

Bei Einstellung der MODE-Taste auf ≡:

DECK A (Vorderseite oder Rückseite)

\ DECK B (Vorderseite oder Rückseite)

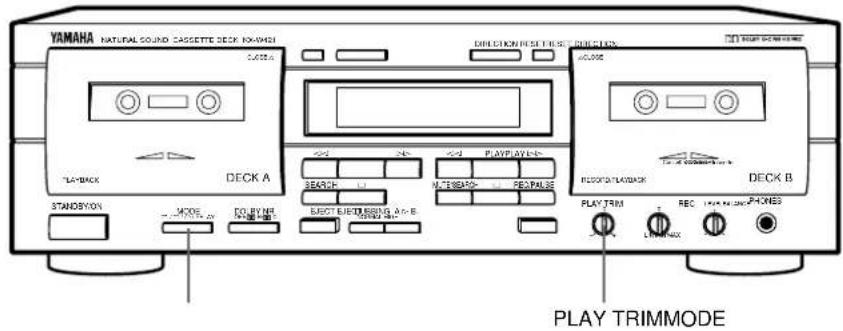

EINSTELLUNG DES PLAY TRIM-REGLERS (nur an KX-W421)

Wenn an Bändern, die auf einem anderen Kassettendeck aufgenommen wurden, der Hochfrequenzpegel zu hoch liegt oder nicht vorhanden ist, kann das Hochfrequenzverhalten mit dem PLAY TRIM-Regler eingestellt werden.

Wenn die hohen Frequenzen zu stark betont sind, die hohen Frequenzen abschwächen.

Wenn die hohen Frequenzen fehlen, den Hochfrequenzbereich betonen.

PLAY TRIM

PLAY TRIM

10 dB 100 1k 10kHz + ① ② - ③

①Die hohen Frequenzen sind zu stark.
②linear
③Die hohen Frequenzen fehlen.

AUFNAHME

Vorbereitung für Aufnahme

• Den STANDBY/ON-Schalter einschalten.
• Den Verstärker oder Receiver in den Cassettendeck-Funktionsmodus schalten.

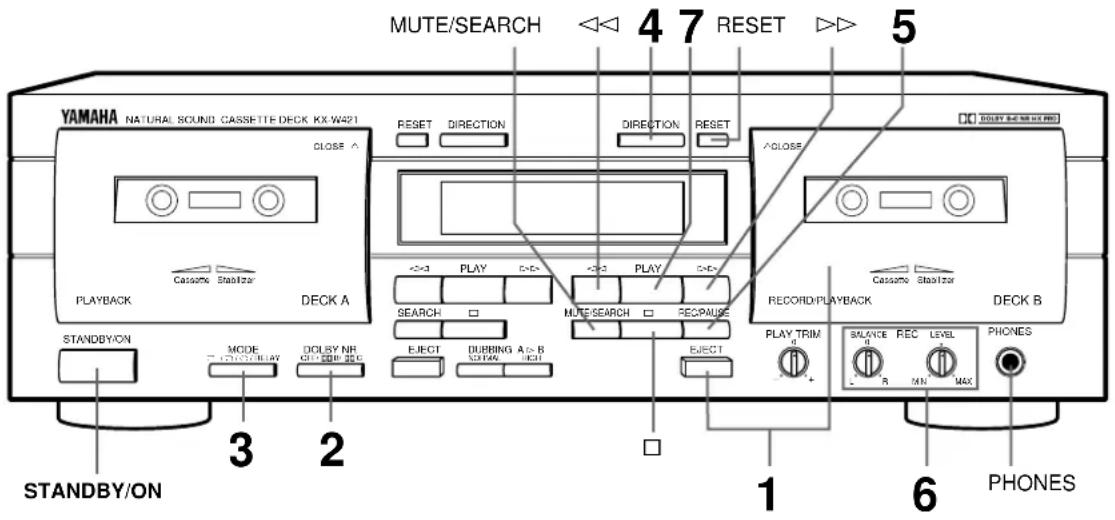

GRUNDLEGENDE BEDIENUNG - Aufnahme einer Programmquelle

Beispiel: KX-W421

MUTE/SEARCH 4 7 RESET 5 YAMAHA NATURAL SOUND CASSETTE DECK KX-W421 RESET DIRECTION DIRECTION RESET ΔCLOSE PLAY C+3 PLAY C+4 SEARCH □ MUTE/SEARCH □ REOPAUSE EJECT DUBBING A+B SPRING HICK EJECT STANDBY/ON MODE DOLBY NR STANDBY/ON 3 2 STANDBY/ON 1 6 PHONES BALANCE REC LEVEL R MN MAX

1

EJECT

Legen Sie die Kassette so in DECK B ein, daß der freiliegende Bandabschnitt nach unten weist. (Die Seite, die nach vorne weist, wird als Vorderseite, und die andere Seite als Rückseite bezeichnet.) Um die Klappe zu schließen, drücken Sie den mit △ CLOSE markierten Bereich, bis die Klappe einrastet.

2

Siehe die nachstehende Beschreibung.

3

Siehe die nachstehende Beschreibung.

4

Die Bandlaufrichtung wählen. (Drücken Sie die DIRECTION-Taste für DECK B.) Bei jedem Drücken der Taste ändert sich die Bandlaufrichtung zwischen der Vorwärts- und Rückwärtsrichtung (▷ bzw. ◀); die entsprechende Anzeige am Display leuchtet dann auf.

5

Die REC-Anzeige leuchtet im Display. Das Deck schaltet in den Aufnahme-/Pausemodus.

6

REC LEVELBALANCE 0 L R MIN MAX

Die aufzunehmende Programmquelle auf Wiedergabe schalten und den Aufnahmepegel und die Balance aussteuern. (An Modell KX-W321 ist kein REC BALANCE-Regler vorhanden.)

7

Die Aufnahme startet.

Einstellung des DOLBY NR-Wahlschalters (in Schritt 2)

Den DOLBY NR-Wahlschalter auf das gewünschte Rauschunterdrückungssystem einstellen.

OFF: Keine Rauschunterdrückung

B: Für Aufnahme mit Dolby-B-Rauschunterdrückung

C: Für Aufnahme mit Dolby-C-Rauschunterdrückung

●Dolby-Rauschunterdrückung ist eine sehr wirksame Methode zur Unterdrückung des störenden Bandrauschens. Dieses Gerät ist sowohl mit der Dolby-B-Rauschunterdrückung als auch mit dem neuen Dolby-C-Rauschunterdrückungssystem ausgestattet. Die Dolby-C-Rauschunterdrückung ist etwa doppelt so wirksam wie die frühere Dolby-B-Rauschunterdrückung.

Einstellung des REVERSE MODE-Wahlschalters (in Schritt 3)

Die Auto-Reverse-Funktion schaltet die Bandlaufrichtung automatisch um. Wählen Sie den automatischen ( ) oder manuellen ( ) Bandrückspul-Modus.

: Wenn während der Aufnahme das Bandende erreicht wird, stoppt der Bandlauf.

Beide Cassettenseiten werden aufgenommen. Nach der Aufnahme stoppt der Bandlauf am Bandende.

- Wenn die Bandlaufrichtung auf ◀ eingestellt ist, wird nur die Rückseite aufgenommen.

- Wenn Sie oder (→) RELAY wählen, wird die Rücklaufbetriebsart in Schritt 5 automatisch auf → umgeschaltet.

Einstellung des Aufnahmepegels (in Schritt 6)

Die lauteste Passage der Aufnahmequelle wiedergeben und die Pegelanzeigen beobachten.

Stellen Sie den REC LEVEL-Regler so ein, daß die Spitzenwerte die Stufe 4 des optimalen Aufnahmepegels erreichen. Normalerweise ist es empfehlenswert, den REC

BALANCE-Regler so einzustellen, daß die rechten und linken Anzeigewerte gleich sind (nur für KX-W421).

Anzeige während der Aufnahme

Die Anzeige A oder B des Displays weist auf das zuletzt betriebene Kassettendeck hin.

Bandzählwerk

Das elektronische Bandzählwerk ist praktisch zum Finden von Bandpositionen (0000 bis 9999). Durch Drücken der RESET-Taste wird das Bandzählwerk auf "0000" zurückgestellt.

Displays weist auf das zuletzt betriebene Kassettendeck hin. KX-W421/ KX-W321 Bandlaufrichtung-Anzeige MODE-Anzeige DOLBY B/ C-Anzeige REC-Anzeige A RELAY B REC L -30 dB 20 15 10 8 6 4 2 0 2 4 6 R +

Spitzenpegelanzeigen

Hier werden während Aufnahme und Wiedergabe die Spitzenpegel der Signale in einem Bereich von -30 bis +6 dB angezeigt.

Für den linken und rechten Kanal sind separate Anzeigen vorhanden. Diese Pegelanzeigen verfügen über eine

Spitzenhaltefunktion, die die Spitzenpegel für etwa 1,5 Sekunden hält.

Stoppen der Aufnahme:

Die □-Taste drücken.

Unterbrechen der Aufnahme:

Die REC/PAUSE-Taste drücken. Zum Fortsetzen der Aufnahme die PLAY-Taste drücken.

Beispiel: KX-W421

MUTE/SEARCH YAMAHA S.2023 DEECTION CONTROL S.1 DC sound command PLA/BACK DECK A STANDBOX HOS DOLEYNR BEET ELECTURING A+B BEET RAIN NOTERIATION REPAISE PROM/FLAVELBACK DECK B PLAY TRIM REC LTR/ANNUCK COMMERCEMBER

REC MUTE-FUNKTION - Einfügen eines unbespielten Bandabschnitts während der Aufnahme

Während der Aufnahme:

Die REC-Anzeige blinkt während der Stummaufnahme.

Ein unbespielter Bandabschnitt von etwa 4 Sekunden Dauer wird automatisch auf dem Band erstellt, danach schaltet das Gerät in den Aufnahme-/Pausemodus. Wenn der unbespielte Bandabschnitt länger als 4 Sekunden werden soll, die Taste entsprechend lange gedrückt halten. Bei Loslassen der MUTE/SEARCH-Taste erstellt das Deck einen unbespielten Bandabschnitt von etwa 4 Sekunden Dauer und schaltet danach auf Aufnahmepause. Zum Fortsetzen der Aufnahme die PLAY-Taste drücken.

- Wenn der unbespielte Bandabschnitt kürzer als 4 Sekunden werden soll, die PLAY-Taste an der gewünschten Stelle während der Stummaufnahme drücken. Dann wird die Aufnahme von dieser Stelle fortgesetzt.

REC RETURN-FUNKTION - Rückkehr zu der Stelle, an der die Aufnahme gestartet wurde

Während der Aufnahme:
Wenn die Anzeige ▷ leuchtet:

Wenn die Anzeige ◀ leuchtet:

DOLBY-HX-PRO-DYNAMIC-BIAS-SERVO-SYSTEM (nur an KX-W421)

Dieses Gerät verfügt über das Dolby HX Pro-System, das automatisch die wirksame Vormagnetisierung kontrolliert, um Verzerrungen und Störgeräusche zu reduzieren und den Hochfrequenzgang während der Aufnahme zu verbessern. Cassetten, die mit diesem System aufgenommen werden, bieten auf jedem anderen Cassettendeck die gleiche hohe Wiedergabequalität.

- Wenn die PLAY-Taste während der Aufnahme gedrückt wird, spult die Aufnahmerücklauf-Funktion das Band automatisch zu der Position zurück, wo die PLAY-Taste gedrückt wurde.*

Wenn Sie den Bandzähler während der Aufnahme auf "0000" zurückstellen, wird durch die Aufnahme-Rückspulfunktion das Band automatisch bis zu der Stelle zurückgespult, an der "0000" angezeigt wird. Die Aufnahme-Rückspulfunktion basiert auf dem letzten vorgenommenen Bedienungsschritt. Wenn Sie zum Beispiel den Bandzähler auf "0000" zurückstellen und dann zu einem späteren Zeitpunkt die PLAY-Taste drücken, wird durch die Aufnahme-Rückspulfunktion das Band bis zu dem Punkt zurückgespult, an dem die PLAY-Taste gedrückt wurde.

* Die PLAY-Taste kann während des Überspielvorgangs nicht zum Markieren eines Rückspul-Punktes benutzt werden.

Synchroaufnahme-Funktion

Bei Verwendung dieses Gerätes in Kombination mit einem CD-Spieler von YAMAHA, der über eine SYNCHRO-Taste an der Fernbedienung verfügt, kann die CD-Synchroaufnahmefunktion verwendet werden. Diese Funktion wird mit der Fernbedienung des CD-Spielers bedient. (Für die Bedienung siehe die Bedienungsanleitung des CD-Spielers.)

ÜBERSPIELEN (von DECK A nach DECK B)

Überspielen kann von Deck A auf Deck B durchgeführt werden. Die Cassettenfachklappen durch Drücken der EJECT-Tasten öffnen und eine leere Cassette in Deck B und die Original-Cassette in Deck A einlegen.

Beispiel: KX-W421
Anzeige während Überspielen

NORM- oder HIGH- Anzeige leuchtet beim Überspielen L - 30 dB 20 15 10 8 6 4 2 0 2 4 6 + R YAMAHA NATIONAL SOUND MAGOLITE DECK IX X N42 DECK ON LTRI SUR DISELICUM STANDBYON MODE DOLEY MF ELECTELEDUSING A > B BEACH LJ VIBESHACK LJ REC FASE PLAYBACK DECK A PLAY TRIM PBO LTRI MOUNT PHONES DECK B 2 3

1

Den MODE-Wahlschalter auf

oder stellen.

Wenn Sie (二) oder (二)

RELAY wählen, wird automatisch aus dem Bandrückspul-Modus auf umgeschaltet.

2

Die DIRECTION- Tasten für Deck A und B einstellen.

3

Die Überspielgeschwindigkeit mit den DUBBING-Tasten* auf NORMAL (normale Geschwindigkeit) oder HIGH (doppelte Normalgeschwindigkeit) einstellen. Das Überspielen startet automatisch.

Die entsprechende NORM- oder HIGH-Anzeige leuchtet im Display.

* Mit der Taste NORMAL wird eine höhere Klangqualität erzielt.

Stoppen des Überspielens

Drücken Sie die □-Taste. (Wenn Sie die □-Taste an DECK B drücken, bleiben beide Decks gleichzeitig stehen, worauf die Überspielfunktion ausgeschaltet wird. Wenn Sie die □-Taste an DECK A drücken, bleibt DECK A sofort stehen, während DECK B nach dem Einfügen einer 4-Sekunden-Leerstelle stehenbleibt.)

Wenn das Ende des in DECK B befindlichen Bands erreicht ist, bleibt zuerst DECK B, dann DECK A stehen.

Wenn in Deck A das Bandende erreicht wird, stoppt Deck A, während Deck B einen unbespielten Bandabschnitt von etwa 4 Sekunden Dauer erstellt und dann stoppt.

Verfügbare Funktionen für Überspielen

Die Aufnahmerücklauffunktion kann in Deck B eingesetzt werden. Siehe den Abschnitt "REC RETURN-FUNKTION" auf der vorhergehenden Seite.

Hinweis

Während des Überspielens wird die Dolby NR-Funktion automatisch deaktiviert, und das aufgenommene Band kann im Originalzustand überspielt werden. (Wenn das zu überspielende Band mit Dolby NR aufgenommen wurde, wird auch dieser Effekt überspielt.)

Einstellung des PLAY TRIM-Reglers (nur an KX-W421)

Für normale Verwendung den PLÄY TRIM-Regler auf die Mittenposition einstellen.

Wenn während der Überwachung des Klangs von Deck A die hohen Frequenzen zu deutlich oder zu schwach sind, den Hochfrequenzgang mit dem PLAY TRIM-Regler vor dem Überspielstart ausgleichen. Der derart kompensierte Ton kann auf DECK B überspielt werden.

Da das Ergebnis der Klangkompensation von der Bandqualität der Cassette in DECK B abhängt, wird der gehörte Ton nicht unbedingt genauso aufgenommen. Sich auf den Abschnitt "EINSTELLUNG DES PLAY TRIM-REGLERS" auf Seite 38 beziehen.

KASSETTEN

Es gibt viele Kassettenmarken, da diese aber alle den gleichen Normen entsprechen, kann jede Marke für das Deck verwendet werden.

• Klassifikation der Kassetten nach Formulierung Kassetten sind in vier Grundtypen erhältlich, abhängig von ihrer Formulierung oder Art des magnetischen Materials und Herstellungsprozeß. Diese vier Typen werden gewöhnlich bezeichnet als Normalband (Typ I/ NORM), Chromband (Typ II/HIGH), Ferrichromband (Typ III/FeCr) sowie Metallband (Typ IV/METAL). Zur Erzielung einer optimalen Leistung sind für jeden Kassettentyp bestimmte Einstellungen des Kassettendecks erforderlich.
  * YAMAHA empfiehlt nicht die Verwendung von Kassetten mit 120 Minuten Bandlänge, da das Band dieser Kassetten sehr dünn ist und zu mechanischen und Aufnahme-Problemen führen kann.

ERKENNUNGSÖFFNUNGEN FÜR AUTOMATISCHE BANDSORTEN-EINSTELLUNG

Das Deck verfügt über einen automatischen Bandsorten-Wähler, der automatisch Vormagnetisierung, Pegel und Entzerrung entsprechend der Bandformulierung optimal einstellt — Sie brauchen nur die Kassette einzusetzen, alles weitere erledigt der automatische Bandsorten-Wähler. Die Erkennung der Bandsorte erfolgt über die Erkennungsöffnungen oben im Kassettengehäuse. Jede Bandsorte verfügt über eigene Erkennungsöffnungen, die normiert sind.

• Frühe Metallband-Kassetten (Typ IV/METAL) verfügen nicht über die Bandsorten-Erkennungsöffnungen. Daher werden frühere Metallband-Kassetten, die auf anderen Decks aufgenommen wurden, auf dem Deck mit den Einstellungen für Chromband-Kassetten (Typ II/HIGH ) wiedergegeben. YAMAHA empfiehlt, keine Aufnahmen auf diesen Kassetten auf dem Deck durchzuführen.
• Das Deck verfügt nicht über die erforderlichen Einstellungen für Ferrichromband-Kassetten (Typ III/FeCr), weil diese Bandsorte nicht häufig verwendet wird. Daher werden Ferrichromband-Kassetten mit den Einstellung für Normalband (Typ I/NORM) aufgenommen und wiedergegeben. Dabei werden die hohen Frequenzen unnatürlich hervorgehoben. Dieser Effekt kann in gewisser Weise mit dem PLAY TRIM-Regler sowie dem Klangregler des Verstärkers während der Wiedergabe ausgeglichen werden.

Typ II Typ IV

ErkennungsöffnungenErkennungsöffnungen

SCHUTZ DER AUFNAHMEN

Alle Kassetten sind mit Löschschutzöffnungen zum Schutz der Aufnahme vor versehentlichem Löschen versehen. Über diesen Öffnungen befinden sich kleine Plastikzungen, die nach der Aufnahme herausgebrochen werden sollten. Auf Kassetten, deren Löschschutzzungen herausgebrochen werden, kann nicht aufgenommen werden. Auf diese Weise sind die Kassetten dauerhaft vor versehentlichem Löschen geschützt. Zum erneuten Aufnehmen auf einer Kassette, deren Löschschutzzungen entfernt wurden, einfach die Öffnungen mit Klebeband abdecken.

- Bei Chromband-Kassetten (Typ II/HIGH) und Metallband-Kassetten (Typ IV/METAL) muß darauf geachtet werden, nicht die Bandsorten-Erkennungsöffnungen zu überkleben.

Vor Einsetzen einer Kassette in das Deck sollte das Band gestrafft werden, damit es sich nicht im Transportmechanismus verwickeln kann. Dafür einen Bleistift oder ähnlichen Gegenstand in eine der Spulennaben einführen und vorsichtig drehen, bis sämtliche Lose des Bandes entfernt ist. Das Band nicht zu fest wickeln. Achten Sie darauf, das Band nicht zu berühren. Es könnte beschädigt bzw. der aufgenommene Inhalt könnte zerstört werden.

AUFBEWAHRUNG DER KASSETTEN

Die Kassetten in ihren Behältern aufbewahren und nicht direkter Sonnenbestrahlung, Feuchtigkeit, hohen Temperaturen oder magnetischen Feldern (von Fernsehern, Lautsprechern usw.) aussetzen. Durch hohe Temperaturen und Feuchtigkeit wird das Band selbst beschädigt, während Magnetstrahlen die Aufnahme zerstören können. Das Band nicht mit den Fingern berühren, da Schmutz oder Fett an den Fingern zu Verschmutzung der Tonköpfe führt.

WARTUNG

REINIGUNG DES BANDTRANSPORTWEGS

Zur Erzielung einer Leistung hoher Qualität mit dem Deck müssen die Tonköpfe, die Tonwelle, die Andruckrolle und andere Teile, die mit dem Band in Berührung kommen, regelmäßig gereinigt werden. Nach längerer Verwendung sammeln sich Schmutz und Staub an den Tonköpfen, den Tonwellen und Andruckrollen an. Dies kann zu schlechter Klangqualität, Tonausfällen, unstabiler Bandgeschwindigkeit, Verlust der hohen Frequenzen usw. führen. Die Tonköpfe und alle Teile, die mit dem Band in Kontakt kommen, mit einer Reinigungskassette oder einem Flüssigreiniger (beide im Fachhändel erhältlich) reinigen.

DECK B

Tonwelle Andruckrolle Tonköpfen Tonwelle Andruckrolle

ENTMAGNETISIERUNG

Nach 20 bis 30 Stunden Betrieb ist an den Tonköpfen genug Restmagnetismus vorhanden, so daß schlechte Hochfrequenz-Reproduktion entstehen kann. Dann sollte ein im Handel erhältlicher Tonkopf-Entmagnetisierer eingesetzt werden.

- Bei der Reinigung des Bandweges oder Entmagnetisierung des Tonkopfes müssen die Anweisungen für die Reinigungsflüssigkeit bzw. den Tonkopf-Entmagnetisierer sorgfältig befolgt werden.

FERNBEDIENUNG (SONDERZUBEHÖR)

Mit der als Sonderzubehör erhältlichen Fernbedienung RKX1 kann dieses Gerät von der Hörposition aus bedient werden. Für Einzelheiten siehe die mit der Fernbedienung mitgelieferte Bedienungsanleitung.

YAMAHA

VERWENDUNGSBEREICH DER FERNBEDIENUNG

Beispiel: KX-W421 Fernbedienungssensor 7 Meter 30° 30°

STÖRUNGSSUCHE

Wenn Ihr Kassettendeck nicht einwandfrei funktioniert, überprüfen Sie das Gerät anhand der nachfolgenden Tabelle. Darin sind häufig vorkommende Bedienungsfehler und einfache Maßnahmen aufgelistet, mit deren Hilfe Sie die Störung im Normalfall selbst beseitigen können. Sollte eine Abhilfe nicht möglich oder die aufgetretene Funktionsstörung nicht aufgeführt sein, trennen Sie das Netzkabel des Kassettendecks ab; ziehen Sie dann einen autorisierten YAMAHA-Händler oder eine Kundendienstwerkstatt zu Rate.

Problem	Ursache	Behebung
Kein Bandlauf bei Aufnahme oder Wiedergabe.	●Netzstecker nicht richtig angeschlossen.●Kassetengehäuse verzogen oder beschädigt.	●Richtig anschließen.●Keine beschädigten Kassetten verwenden.
Es passiert, daß dieses Gerät nicht normal arbeitet.	●Es gibt eine Einwirkung eines starken äußerlichen Geräusches (Blitz, exessive statische Elektrizität etc.) oder eine falsche Bedienung wurde während des Gebrauchs des Gerätes ausgeführt).	●Schalten Sie dieses Gerät aus, und ziehen Sie das Netzkabel von der Netzsteckdose ab. Schließen Sie das Netzkabel nach 30 Sekunden wieder an, und versuchen Sie es noch einmal.
REC/PAUSE-Taste funktioniert nicht.	●Keine Kassette eingesetzt.●Löschschutzzungen herausgebrochen.	●Kassette einsetzen.●Andere Kassette verwenden oder Löschschutzöffnungen überkleben.
Ton ist schwach und manchmal nicht hörbar.	●Tonkopf verschmutzt.●Tonkopf magnetisiert.●Band verschmutzt oder schlechte Qualität.	●Tonkopf reinigen.●Tonkopf mit Entmagnetisierer entmagnetisieren.●Andere Kassette verwenden.
Aufnahme ist verzerrt.	●Band ist beeinträchtigt (gedehnt, verformt usw.).●Kassetengehäuse ist verzogen.●Aufnahmepegel zu hoch.	●Andere Kassette verwenden.●Ein verzogenes Kassetengehäuse kann nicht repariert werden. Andere Kassette verwenden.●Eingangspegel mit Signalpegel-Anzeige prüfen und Aufnahmepegel niedriger einstellen.
Kein Ton bei Wiedergabe.	●Fehlerhafte Verbindung zwischen Deck und Stereo-Verstärker/ Receiver.	●Verbindungen prüfen.
Starke Störgeräusche.	●Tonkopf verschmutzt.●Tonkopf magnetisiert.●Band abgenutzt oder schlechte Qualität.●Falsche Anschlüsse.●Störungen durch andere elektrische Geräte.	●Tonkopf reinigen.●Tonkopf mit Entmagnetisierer entmagnetisieren.●Andere Kassette verwenden.●Eingangs- und Ausgangs-Anschlüsse prüfen und korrigieren.●Deck weiter von anderen elektrischen Geräten (Fernseher, Leuchtstoffröhren, elektrische Wärmedecke usw.) entfernt aufstellen.
Starke Gleichlaufschwankungen (Schwankungen des Tons).	●Tonwelle, Andruckrolle usw. verschmutzt oder schlechte Bandqualität.●Band ist ungleichmäßig aufgewickelt.	●Tonwelle, Andruckrolle usw. reinigen oder andere Kassette verwenden.●Band zurückspulen.
Bandtransport stoppt während Aufnahme oder Wiedergabe.	●Band ist lose oder hat sich um Tonwelle gewickelt.	●Bleistift in Spulennabe einführen und Band straffen.
Aufnahme nicht möglich.	●REC LEVEL-Regler zu niedrig eingestellt.●Löschschutzzungen herausgebrochen.	●REC LEVEL-Regler richtig einstellen.●Andere Kassette verwenden oder Löschschutzöffnungen überkleben.
Intro Scan oder Suchlauf funktioniert nicht.	●Titel zu kurz.●Titel enthalten leise Passagen.●Aufnahme enthält Konversation usw.	●Die unbespielten Bandabschnitte zwischen den Titeln müssen mindestens 4 Sekunden lang sein.●Keine Behebung.●Keine Behebung.
Hohe Frequenzen bei der Wiedergabe sind stark und stören, das Bandrauschen ist auch stark.	●Eine mit Dolby NR aufgenommene Kassette wird ohne Dolby wiedergegeben.	●Mit der richtigen Dolby NR-Rauschunterdrückung wiedergeben.
Der Wiedergabeton ist gedämpft, hohe Frequenzen sind nicht hörbar.	●Eine normal aufgenommene Kassette wird mit Dolby NR wiedergegeben.●Tonköpfe verschmutzt.●Tonköpfe magnetisiert.	●Ohne Dolby NR-Rauschunterdrückung wiedergeben.●Tonköpfe reinigen und mit Entmagnetisierer entmagnetisieren.
Bei der Wiedergabe von Kassetten, die auf anderen Decks aufgenommen wurden, sind die Pegelanzeigen größer (kleiner) als bei der Aufnahme.	●Die Grundpegel unterscheiden sich bei verschiedenen Kassettendecks.	●Dies ist keine Fehlfunktion.
Der Fernbedienungsgeber funktioniert nicht.	●Die Batterien sind entladen.●Die Entfernung oder der Winkel zwischen Fernbedienungsgeber und Gerät ist zu groß.●Auf den Fernbedienungssensor fällt ein starkes Licht.	●Die Batterien auswechseln.●Den Fernbedienungsgeber in weniger als 7 Meter Entfernung und in einem Winkel kleiner als 30° verwenden.●Das Gerät so aufstellen, daß kein starkes Licht darauf fällt.

TECHNISCHE DATEN

Spuranordnung .... Autoreverse, 4 Spuren, 2-Kanal-Aufnahme und-Wiedergabe

Motor ...... Gleichstrom-Servomotor x 2 (Hauptmotor)

Tonkopf ..... Aufnahme/Wiedergabe: Hartpermalloy-Kopf x 1

Löschen: Doppelspalt-Ferritkopf x 1

Wiedergabe: Hartpermalloy-Kopf x 1

Schneller Bandtransport ....100 Sek. (C-60)

Gleichlaufschwankungen

WRMS 0,08%

W.Spitze.... ±0,15%

Störspannungsabstand

(ohne Dolby NR)....58 dB

(Dolby B NR)....66 dB

(Dolby C NR)....74 dB

Frequenzgang (-20dB)

Typ I/Normalband 20 \~ 17.000 Hz ±3 dB

Typ II/Chromband.... 20 \~ 18.000 Hz ±3 dB

Typ IV/Metallband.... 20 \~ 20.000 Hz ±3 dB

Typ I/Normalband 20 \~ 16.000 Hz ±3 dB

Typ II/Chromband.... 20 \~ 17.000 Hz ±3 dB

Typ IV/Metallband.... 20 \~ 19.000 Hz ±3 dB

Klirrgrad

KX-W421 ....unter 0,8%

KX-W321 ....unter 1,0%

Eingangsempfindlichkeit/Impedanz

Line 100 mV/43 kOhm

AUSGANGSPEGEL

Line 570 mV/1,4 kOhm

Kopfhörer 0,25 mV/8 Ohm

Kanaltrennung (1 kHz) .... über 40 dB

Übersprechen (125 Hz) .... über 55 dB

ALLGEMEIN

Spannungsversorgung

USA- und Kanada-Modell 120 V, 60 Hz

Europa- und Großbritannien-Modell ..... 230 V, 50 Hz

Australien-Modell.... 240 V, 50 Hz

Modelle für allgemeine Verkaufsgebiete

und China 110/120/220/240 V, 50/60 Hz

Leistungsaufnahme

KX-W421 14 W/7 W (Bereitschaftsmodus)

KX-W321

USA- und Kanada-Modell 11 W/7 W

(Bereitschaftsmodus)

Andere Modelle...... 12 W/7 W (Bereitschaftsmodus)

Abmessungen (B x H x T).... 435 x 146 x 279 mm

Gewicht 5,0 kg

Zubehör

Audiokabel 1 Paar

* Technische Änderungen vorbehalten.

OBS: LÄS DETTA FÖRE APPARATENS ANVÄNDNING.

REGLAGET REC MUTE 56

REC RETURN 56

Linea 570 mV/1,4 kohm

Cuffie 0,25 mV/8 ohm

STEL HET TOESTEL NIET AAN REGEN OF VOCHTIGHEID BLOOT ZODAT DE KANS OP EEN ELEKTRISCHE SCHOK OF BRAND WORDT VERKLEIND.

INSTELLEN MET DE PLAY TRIM REGELAAR (alleen KX-W421) 98

OPNAME 99

BASISBEDIENING 99

TECHNISCHE GEGEVENS 106

KENMERKEN

INSTELLEN MET DE PLAY TRIM REGELAAR (alleen KX-W421)
