KXW421 - Audiocassetta YAMAHA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Magnetofono a cassette doppia piastra stereo con inversione automatica
Marca	YAMAHA
Modello	KXW421
Dimensioni (L x A x P)	435 x 146 x 279 mm
Peso	5,0 kg
Alimentazione	110/120/220/240 V CA, 50/60 Hz (secondo il modello)
Consumo	14 W (in funzione), 7 W (standby)
Configurazione tracce	4 tracce, 2 canali
Motore	Motore servo CC x 2
Testine	Registrazione/Riproduzione: Permalloy duro x 1; Cancellazione: Ferrite a doppio traferro x 1; Riproduzione: Permalloy duro x 1
Riduzione del rumore	Dolby B, Dolby C, Dolby HX Pro
Funzioni principali	Riproduzione e registrazione con inversione automatica, ricerca brani, copia (normale/veloce), registrazione silenziosa, ritorno dopo registrazione, comando Play Trim (solo KXW421)
Rapporto segnale/rumore	58 dB (senza Dolby), 66 dB (Dolby B), 74 dB (Dolby C)
Risposta in frequenza	Tipo I: 20 – 17 000 Hz; Tipo II: 20 – 18 000 Hz; Tipo IV: 20 – 20 000 Hz (a -20 dB)
Wow e flutter	0,08 % (ponderato effettivo)
Manutenzione e pulizia	Pulire regolarmente le testine, il perno di trascinamento e il rullo pressore con una cassetta di pulizia; smagnetizzare le testine dopo 20-30 ore di utilizzo
Sicurezza	Non aprire il coperchio, evitare l'esposizione a pioggia o umidità, scollegare prima dello spostamento
Accessori inclusi	Cavi audio (1 paio)
Telecomando	Opzionale (modello RKX1)
Compatibilità cassette	Tipo I (Normale), Tipo II (Cromo), Tipo IV (Metallo) – selezione automatica

Domande frequenti - KXW421 YAMAHA

Perché il nastro non si muove durante la riproduzione o la registrazione?

Verificare che il cavo di alimentazione sia collegato correttamente. Se la cassetta è danneggiata o la custodia deformata, sostituirla.

Come regolare il livello di registrazione ottimale?

Ascoltate il passaggio più forte della sorgente e regolate il comando REC LEVEL in modo che il contatore di livello raggiunga circa +4 dB. Utilizzate il comando REC BALANCE per bilanciare i canali sinistro e destro.

Cosa fare se il suono registrato è distorto?

Il livello di registrazione è troppo alto. Abbassate il comando REC LEVEL. Verificate anche che la cassetta non sia graffiata o deformata.

Come utilizzare la funzione di ricerca dei brani?

In riproduzione, premete contemporaneamente i tasti MUTE/SEARCH e il tasto di direzione (◀◀ o ▶▶) per saltare al brano successivo o precedente. L'intervallo tra i brani deve essere di almeno 4 secondi.

Perché non c'è alcun suono in riproduzione?

Verificate i collegamenti tra il registratore e l'amplificatore: le prese LINE OUT devono essere collegate agli ingressi TAPE PB dell'amplificatore.

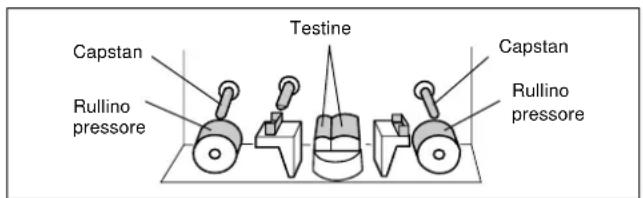

Come pulire le testine e il percorso del nastro?

Utilizzate una cassetta di pulizia o un detergente liquido. Pulite le testine, il perno di trascinamento e il rullo pressore. Smagnetizzate le testine dopo 20-30 ore di utilizzo con uno smagnetizzatore.

Cosa fare se il registratore non risponde più dopo un temporale?

Spegnete l'apparecchio e scollegate il cavo di alimentazione per circa 30 secondi. Ricollegate e riprovate.

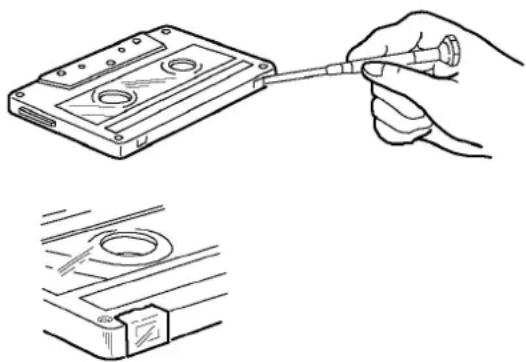

Come proteggere una registrazione dalla cancellazione accidentale?

Rompete la linguetta di protezione situata sulla parte superiore della cassetta. Per riregistrare, coprite il foro con un pezzo di nastro adesivo.

Che tipo di cassetta posso utilizzare?

Questo apparecchio accetta cassette di tipo I (Normale), tipo II (Cromo) e tipo IV (Metallo). La selezione del tipo è automatica. Evitate cassette da 120 minuti con nastro molto sottile.

Come copiare una cassetta dalla piastra A alla piastra B?

Inserite la cassetta sorgente nella piastra A e una cassetta vergine nella piastra B. Impostate il selettore MODE su ➡ RELAY o ➡, quindi scegliete la velocità con i tasti DUBBING (NORM o HIGH). La copia si avvia automaticamente.

MANUALE UTENTE KXW421 YAMAHA

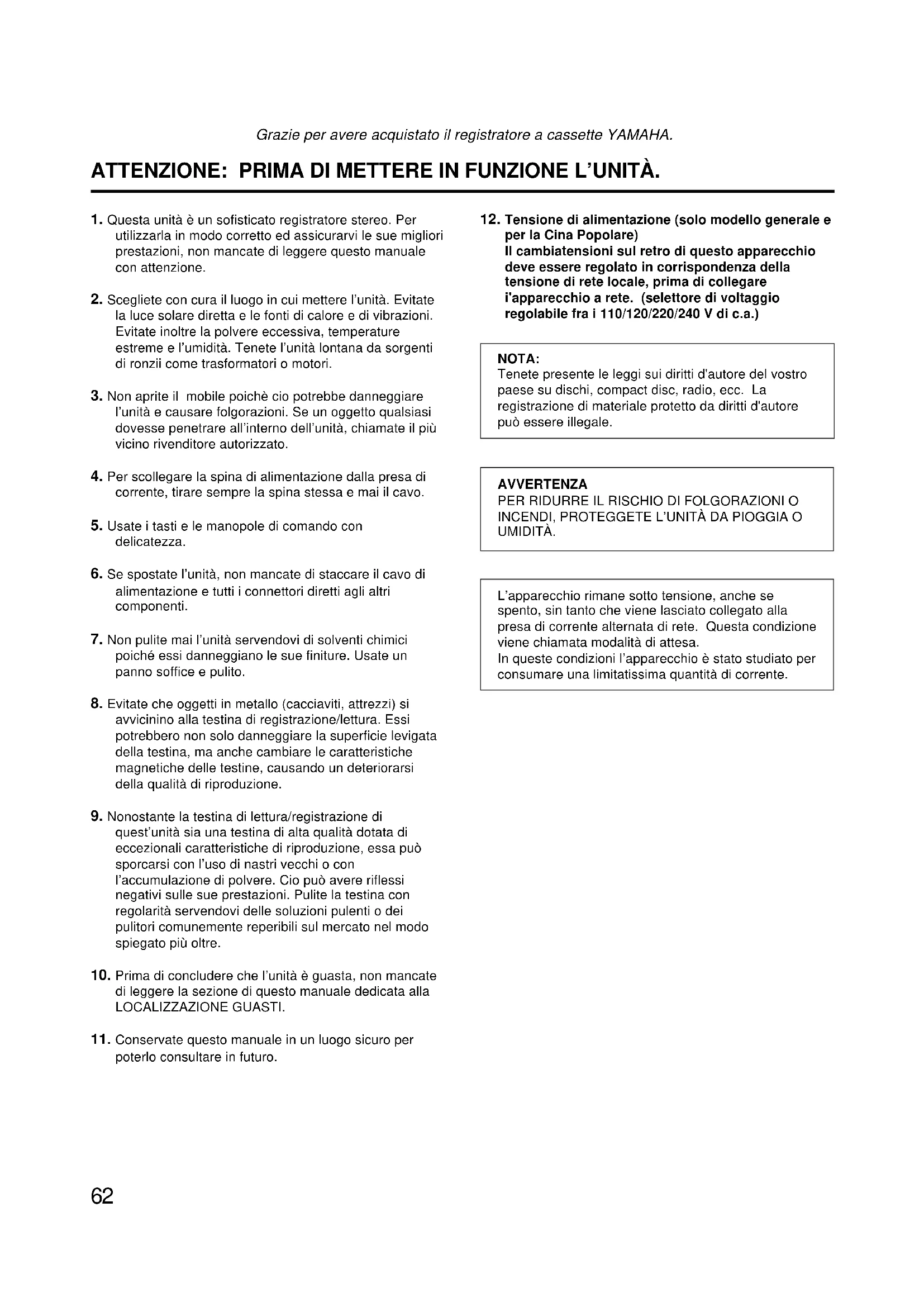

ATTENZIONE: PRIMA DI METTERE IN FUNZIONE L'UNITÀ.

1. Questa unità è un sofisticato registratore stereo. Per utilizzarla in modo corretto ed assicurarvi le sue migliori prestazioni, non mancate di leggere questo manuale con attenzione.
2. Scegliete con cura il luogo in cui mettere l'unità. Evitate la luce solare diretta e le fonti di calore e di vibrazioni. Evitate inoltre la polvere eccessiva, temperature estreme e l'umidità. Tenete l'unità lontana da sorgenti di ronzii come trasformatori o motori.
3. Non aprite il mobile poichè cio potrebbe danneggiare l'unità e causare folgorazioni. Se un oggetto qualsiasi dovesse penetrare all'interno dell'unità, chiamate il più vicino rivenditore autorizzato.
4. Per scollegare la spina di alimentazione dalla presa di corrente, tirare sempre la spina stessa e mai il cavo.
5. Usate i tasti e le manopole di comando con delicatezza.
6. Se spostate l'unità, non mancate di staccare il cavo di alimentazione e tutti i connettori diretti agli altri componenti.
7. Non pulite mai l'unità servendovi di solventi chimici poiché essi danneggiano le sue finiture. Usate un panno soffice e pulito.
8. Evitate che oggetti in metallo (cacciaviti, attrezzi) si avvicinino alla testina di registrazione/lettura. Essi potrebbero non solo danneggiare la superficie levigata della testina, ma anche cambiare le caratteristiche magnetiche delle testine, causando un deteriorarsi della qualità di riproduzione.
9. Nonostante la testina di lettura/registrazione di quest'unità sia una testina di alta qualità dotata di eccezionali caratteristiche di riproduzione, essa può sporcarsi con l'uso di nastri vecchi o con l'accumulazione di polvere. Cio può avere riflessi negativi sulle sue prestazioni. Pulite la testina con regolarità servendovi delle soluzioni pulenti o dei pulitori comunemente reperibili sul mercato nel modo spiegato più oltre.
10. Prima di concludere che l'unità è guasta, non mancate di leggere la sezione di questo manuale dedicata alla LOCALIZZAZIONE GUASTI.

11. Conservate questo manuale in un luogo sicuro per poterlo consultare in futuro.

12. Tensione di alimentazione (solo modello generale e per la Cina Popolare)

Il cambiatensioni sul retro di questo apparecchio deve essere regolato in corrispondenza della tensione di rete locale, prima di collegare i'apparecchio a rete. (selettore di voltaggio regolabile fra i 110/120/220/240 V di c.a.)

NOTA:

Tenete presente le leggi sui diritti d'autore del vostro paese su dischi, compact disc, radio, ecc. La registrazione di materiale protetto da diritti d'autore può essere illegale.

AVVERTENZA

PER RIDURRE IL RISCHIO DI FOLGORAZIONI O INCENDI, PROTEGGETE L'UNITÀ DA PIOGGIA O UMIDITÀ.

L'apparecchio rimane sotto tensione, anche se spento, sin tanto che viene lasciato collegato alla presa di corrente alternata di rete. Questa condizione viene chiamata modalità di attesa.

In queste condizioni l'apparecchio è stato studiato per consumare una limitatissima quantità di corrente.

INDICE

CARATTERISTICHE 63

COLLEGAMENTI....64

NOTE SUL MANUALE 64

RIPRODUZIONE (Comune alle PIASTRE A e B)...... 65

RIPRODUZIONE CONTINUATA 68

REGOLAZIONE DEL COMANDO PLAY TRIM (solo KX-W421) 68

REGISTRAZIONE 69

FUNZIONE REC MUTE 71

FUNZIONE REC RETURN 71

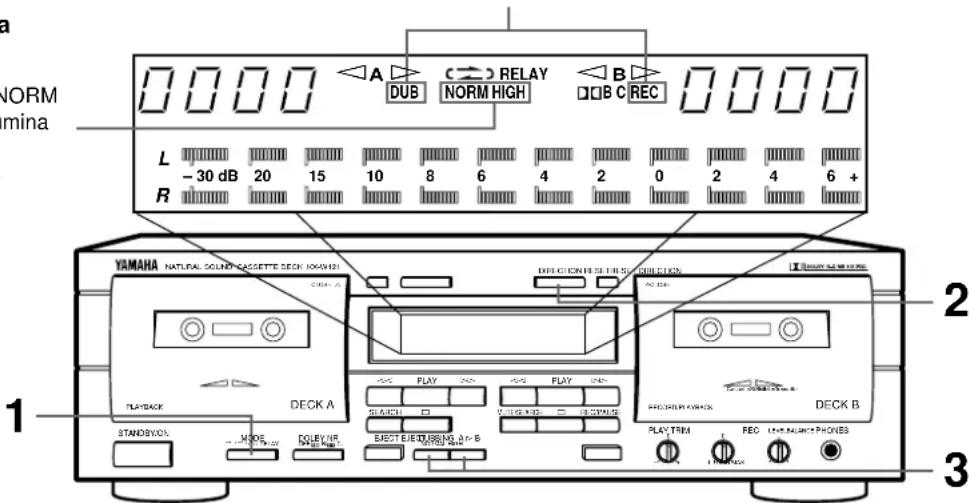

DUPLICAZIONE (Dalla PIASTRA A alla PIASTRA B) .... 72

NASTRI A CASSETTA 73

MANUTENZIONE 74

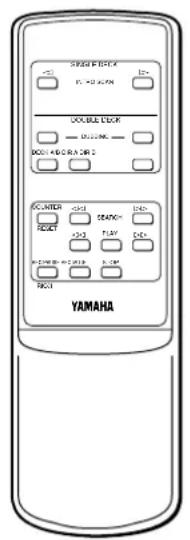

TELECOMANDO OPZIONALE 74

• Testina di registrazione/riproduzione in permalloy duro di alta qualità in ambedue nella Piastra B e di riproduzione nella Piastra A
  ●Sistema di riduzione del rumore Dolby B/C NR
• Comando Play Trim per migliorare la compatibilità di riproduzione con altri registratori a cassetta (solo KX-W421)
• Selettore automatico del tipo di nastro
  ●Sistema Dolby HX Pro Dynamic Bias Servo (solo KX-W421)

●Riproduzione alternata dalla Piastra A alla Piastra B
●Ricerca di brani
●Funzione di silenziamento della registrazione
- Sistema di riavvolgimento di registrazione
- Duplicazione semplificata di cassette a velocità selezionabile (normale/alta)
●Misuratori del livello di picco
- Possibilità di telecomando con trasmettitore di telecomando opzionale

Dispositivo Dolby di riduzione del rumore e HX Pro headroom extension sono fabbricato su licenza della Dolby Laboratories Licensing Corporation. HX Pro creata da Bang & Olufsen.

DOLBY, il simbolo della doppia D ☐ e HX PRO sono marchi della Dolby Laboratories Licensing Corporation.

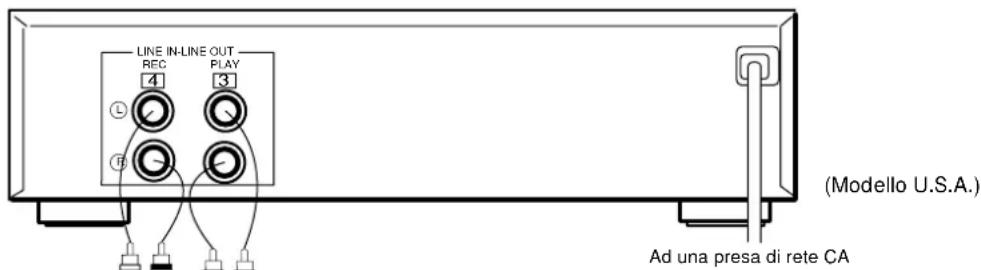

COLLEGAMENTI

LINE IN-LINE OUT REC 4 PLAY 3 (Modello U.S.A.) Ad una presa di rete CA

COLLEGAMENTI PANNELLO POSTERIORE

Accertarsi che l'alimentazione del registratore e dell'amplificatore/sintoamplificatore sia disattivata prima di eseguire qualsiasi collegamento.

• Lo spinotto bianco dei cavi di collegamento corrisponde al canale sinistro mentre lo spinotto rosso corrisponde al canale destro. Accertarsi di eseguire i collegamenti dei canali sinistro e destro in modo appropriato e di inserire saldamente gli spinotti.
• Le prese LINE OUT/PLAY del registratore devono venire collegate alle prese di ingresso/riproduzione (TAPE PB) dell'amplificatore o sintoamplificatore e quelle LINE IN/REC alle prese di registrazione/uscita (REC OUT) del vostro amplificatore o sintoamplificatore.
• I terminali LINE OUT di quest'unità sono indicati col numero 3 e le prese LINE IN con quello 4. Se si collega quest'unità ad un amplificatore o sintoamplificatore YAMAHA mi cui terminali sono numerati con i numeri 1, 2, 3, 4 e così via, collegare l'uscita di quest'unità LINE OUT ai terminali di ingresso numero 3 e quelli LINE IN di quest'unità ai terminali di uscita numero 4 del pannello posteriore dell'amplificatore o sintoamplificatore.
• Collegare il cavo di alimentazione ad una presa di rete CA o ad una presa CA sul retro dell'amplificatore/sintoamplificatore (se presente).

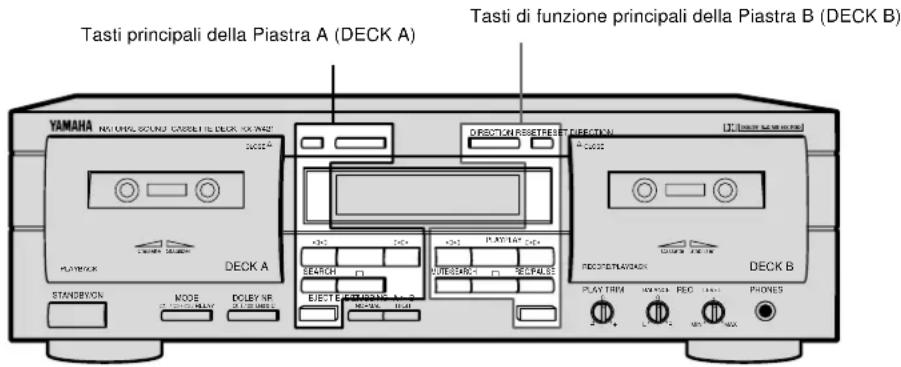

NOTE SUL MANUALE

In questo manuale, i tasti di funzione principali del pannello anteriore sono indicati sulla Piastra B nel caso la funzione che possiedono sia comune ad ambedue le piastre. Dato che i tasti sono in ambedue i casi gli stessi, il tasto cercato può facilmente venire trovato. Questo manuale copre due modelli. Nella maggior parte dei casi, però, nelle illustrazioni appare solo il modello KX-W421.

Esempio: KX-W421

Tasti principali della Piastra A (DECK A) Tasti di funzione principali della Piastra B (DECK B) YAMAHA NO UMLS SOUND GATRITI DECK 16:00:42 DOECTION RESET RESET STANDBVON MODE DOLEY NR DOLEY NO DOLEY ON BEET E CABBAGE MOZZARE BEET PLAY TAT PLAY TRIM REO PHONES DECK A DECK B

RIPRODUZIONE (Comune alle PIASTRE A e B)

Preparativi per la riproduzione

• Accendete l'unità col tasto STANDBY/ON.
• Portare l'amplificatore o il sintoamplificatore nel modo del registratore.

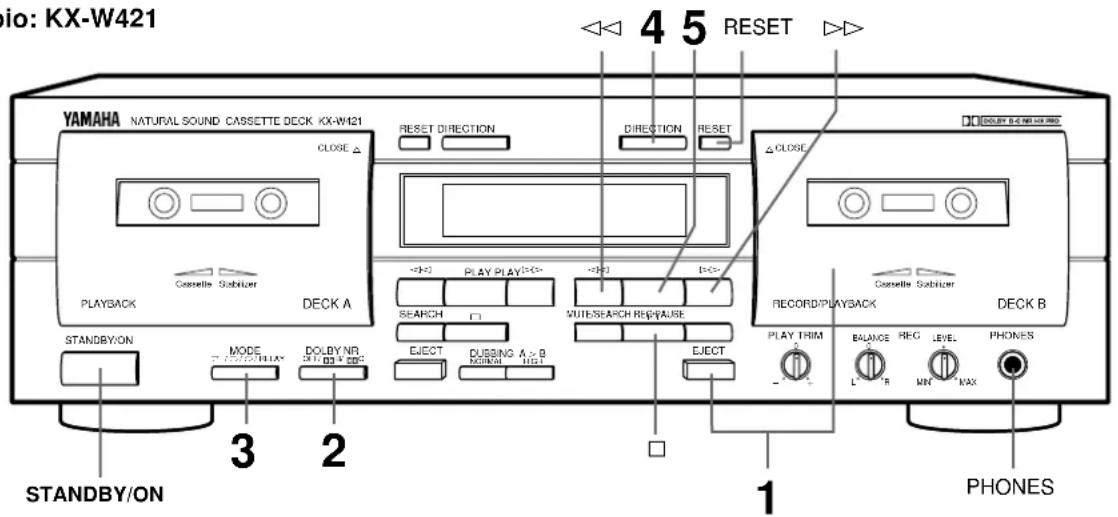

FUNZIONAMENTO DI BASE - Per riprodurre un nastro a cassetta

Esempio: KX-W421

bio: KX-W421 4 5 RESET YAMAHA NATURAL SOUND CASSETTE DECK KX-W421 CLOSE ▲ RESET DIRECTION DIRECTION RESET △ CLOSE Cassette Subtiler PLAYBACK DECK A <->3> PLAY PLAY<->> <->3> E->> SEARCH □ MUTE/SEARCH REP/FAUSE EJECT DUBBING A > B EJECT STANDBY/ON MODE DOBY NR STANDBY/ON MODE TO COTELAY DOBY NR STANDBY/ON MODE TO COTELAY DOBY NR STANDBY/ON MODE TO COTELAY DOBY NR STANDBY/ON MODE TO COTELAY DOBY NR STANDBY/ON MODE TO COTELAY DOBY NR STANDBY/ON MODE TO COTELAY DOBY NR STANDBY/ON MODE TO COTELAY DOBY NR

1

EJECT

Inserire la cassetta col lato in cui il nastro è esposto rivolto verso il basso. (Il lato rivolto all'esterno viene chiamato lato anteriore mentre l'altro lato viene chiamato lato inverso). Per chiudere il vano, spingere la sezione contrassegnata con △ CLOSE sino che non si richiude.

2

Consultate la descrizione seguente.

3

Consultate la descrizione seguente.

4

Scegliete la direzione di scorrimento del nastro per la Piastra A e per quella B. Ogni volta che il tasto viene premuto, la direzione di scorrimento del nastro cambia da quella normale (▷) a quella inversa (◀) e l'indicatore corrispondente si illumina sul display.

5

Per l'avanzamento rapido o il riavvolgimento del nastro. Quando è illuminato l'indicatore ▷ della direzione del nastro:

La pressione del tasto ▷▶ attiva l'avanzamento rapido mentre la pressione del tasto ◀◀ attiva il riavvolgimento.

Quando è illuminato l'indicatore ◀ della direzione del nastro:

La pressione del tasto ◀◀ attiva l'avanzamento rapido mentre la pressione del tasto ▷▶ attiva il riavvolgimento.

Per interrompere la riproduzione

Premere il tasto □. Per rimuovere la cassetta premere il tasto EJECT. Lo sportello del vano della cassetta si apre.

Per impostare il modo di attesa, premere il tasto

STANDBY/ON.

Per azzerare il contanastro "0000"

Premere il tasto RESET. Usare il contanastro come aiuto per localizzare un punto su di un nastro (da 0000 a 9999).

Regolazione del selettore DOLBY NR (fase 2)

Regolate sempre il selettore DOLBY NR a seconda del sistema usato per la registrazione.

OFF : Nastri registrati senza la codifica Dolby NR.

B : Nastri registrati con la codifica Dolby B NR

C : Nastri registrati con la codifica Dolby C NR.

Selettore REVERSE MODE (fase 3)

La funzione di inversione automatica della direzione di scorrimento del nastro permette appunto di ottenere l'inversione automatica della direzione di riproduzione.

Scegliere uno dei modi di inversione automatica (≥),

(→) o (→) RELAY) o di inversione manuale (→)

: Quando la riproduzione o l'avanzamento rapido (o riavvolgimento) di uno dei lati di un nastro sono terminati, il registratore si ferma.

:Ambedue i lati del nastro vengono riprodotti. Dopo la riproduzione, il registratore si ferma alla fine del nastro. Se la direzione di scorrimento del nastro è quella ↳, viene riprodotto solo il secondo lato della cassetta.

(→): Ambedue i lati del nastro vengono riprodotti più volte (sino ad 8 volte).

(→) RELAY : Le cassette caricate nelle piastre A e B vengono riprodotte in sequenza. Consultare la sezione di questo manuale "RIPRODUZIONE CONTINUATA" a pag. 68.

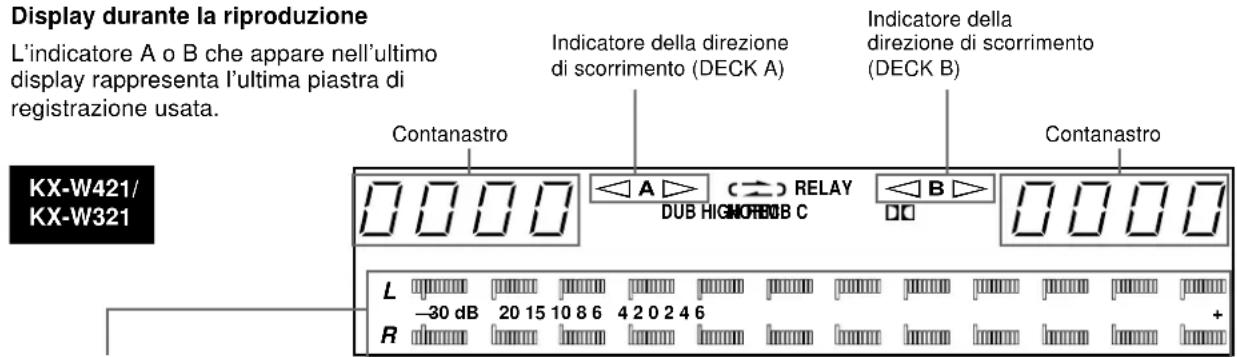

Display durante la riproduzione

L'indicatore A o B che appare nell'ultimo display rappresenta l'ultima piastra di registrazione usata.

Display durante la riproduzione L'indicatore A o B che appare nell'ultimo display rappresenta l'ultima piastra di registrazione usata. KX-W421/ KX-W321 Contanastro Indicatore della direzione di scorrimento (DECK A) Indicatore della direzione di scorrimento (DECK B) DUB HIGNOREB C Contanastro L -30 dB 20 15 10 8 6 4 2 0 2 4 6 R

Misuratori del livello di picco
Indicano il livello di picco dei segnali dei due canali durante la registrazione e la riproduzione su di una gamma che va da -30 dB a +6 dB. I canali sinistro e destro possiedono ciascuno un suo misuratore. La funzione di mantenimento del livello di picco fa sì che un livello di picco venga mantenuto sul display per circa 1,5 secondi.

Per regolare il livello del volume

Utilizzare il comando del volume dell'amplificatore o del sintoamplificatore.

Uso delle cuffie

Inserite lo spinotto delle cuffie nella presa PHONES. Dato che il suono viene udito anche dai diffusori, se non intendete usarli fateli tacere con il comando apposito dell'amplificatore.

Note

Non premere mai il tasto EJECT mentre il nastro è in movimento.

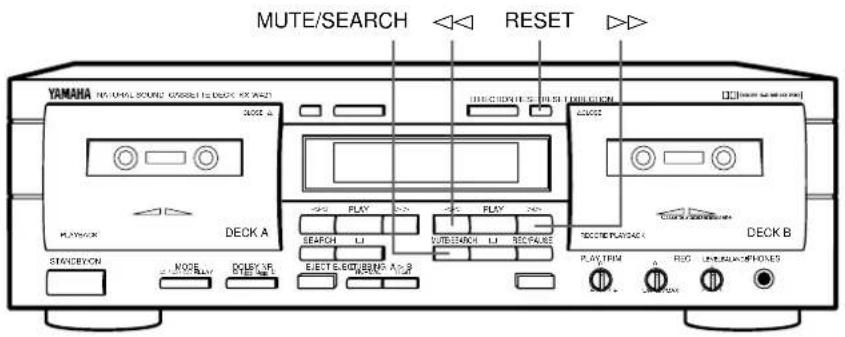

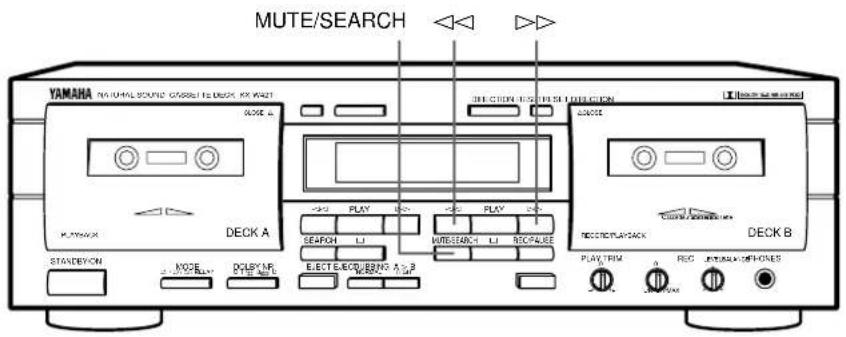

Esempio: KX-W421

MUTE/SEARCH RESET YAMAHA NO. UML SOUND GUSBET E DECK RX W21 DECK A PLAYBACK STOCKEYON NODE CLOCKEYER ELECT R.E.CUBSING A7.9 RECAUSE PLAYTRIM REG UNIACAO PHONES DECK B INCHOCOMICS PULSE FLOODION PLAYBACK PLAY PLAY PLAY L1 L1 RECIPALISE RECAST PLAYBACK PLAY TRIM REG UNIACAO PHONES

RICERCA DI BRANI - Per riprodurre un brano desiderato ricercando l'inizio del brano

Per ricercare il brano successivo

Quando è illuminato l'indicatore ▷ della direzione del nastro:

Premere contemporane- mente. MUTE/SEARCH

Quando è illuminato l'indicatore ◀ della direzione del nastro:

Premere contemporane- mente. MUTE/SEARCH

Per ricercare l'inizio del brano in corso di riproduzione Quando è illuminato l'indicatore ▷ della direzione del nastro:

Premere contemporane- mente. MUTE/SEARCH

Quando è illuminato l'indicatore ◀ della direzione del nastro:

Premere contemporane- mente. MUTE/SEARCH

Per ricercare il brano che precede il brano in corso di riproduzione

- Utilizzare i tasti seguenti quando viene riprodotto l'inizio del brano in corso di riproduzione.

Quando è illuminato l'indicatore ▷ della direzione del nastro:

Premere contemporane- mente. MUTE/SEARCH

Quando è illuminato l'indicatore ◀ della direzione del nastro:

Premere contemporane- mente. MUTE/SEARCH

Note

• L'intervallo tra un brano e l'altro deve durare almeno 4 secondi.
• La ricerca di brani potrebbe non funzionare se i nastro sono registrati a livello troppo basso o contengono rumore eccessiva fra un brano e l'altro.

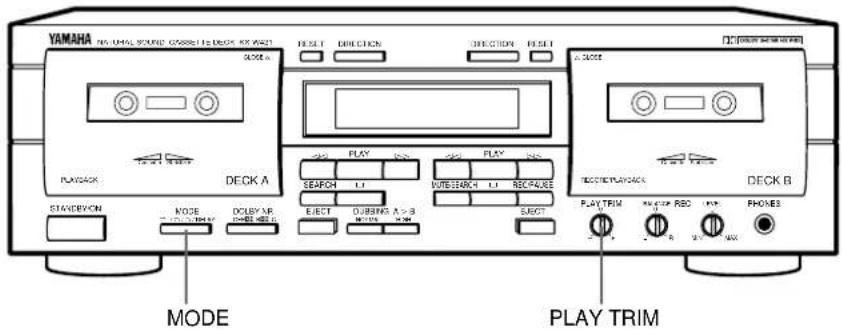

Esempio: KX-W421

YAMAHA NO.145L SOURCE: GROSE 12 DECK 9X MHz MODE DECK A PLAY TRIM MODE DOCK 12 ELECT DIRECTION MODE ELECT MODE ELECT MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE Mode

RIPRODUZIONE CONTINUATA - Per riprodurre i nastri della PIASTRA A e della PIASTRA B in sequenza

Caricate nastri preregistrati nelle due Piastre A e B, ed iniziate la riproduzione con quella A.

I modi in cui la riproduzione alternata ha luogo sono diversi a seconda della posizione del selettore MODE.

Quando il tasto MODE è impostato su (→) RELAY :

PIASTRA A (lato anteriore → lato inverso) → PIASTRA B (lato anteriore → lato inverso)

Indicazioni

Quando il tasto MODE è impostato su (→):

PIASTRA A (lato anteriore → lato inverso) Fino ad 8 volte

Fino ad 8 volte

Quando il tasto MODE è impostato su ≧:

PIASTRA A (lato anteriore → lato inverso) PIASTRA B (lato anteriore → lato inverso)

- Quando la direzione di scorrimento del nastro è impostata su ←, viene riprodotto solo il lato inverso.

Quando il tasto MODE è impostato su =:

PIASTRA A (lato anteriore o lato inverso) PIASTRA B (lato anteriore o lato inverso)

REGOLAZIONE DEL COMANDO PLAY TRIM (solo KX-W421)

Se il livello delle alte frequenze durante la riproduzione di un nastro registrato su di un altro registratore è eccessivo o insufficiente, compensarlo con il comando PLAY TRIM.

Se le alte frequenze vengono enfatizzate troppo, attenuarle.

Aumentare le alte frequenze quando queste sono assenti.

PLAY TRIM

PLAY TRIM

10 dB 100 1k 10kHz + ① ② ③

①Il suono ad alta frequenza è troppo enfatizzato.
②Curva piatta
③Il suono ad alta frequenza è assente.

REGISTRAZIONE

Preparativi per la registrazione

• Accendete l'unità con il tasto STANDBY/ON.
• Portare l'amplificatore o il sintoamplificatore nel modo del registratore.

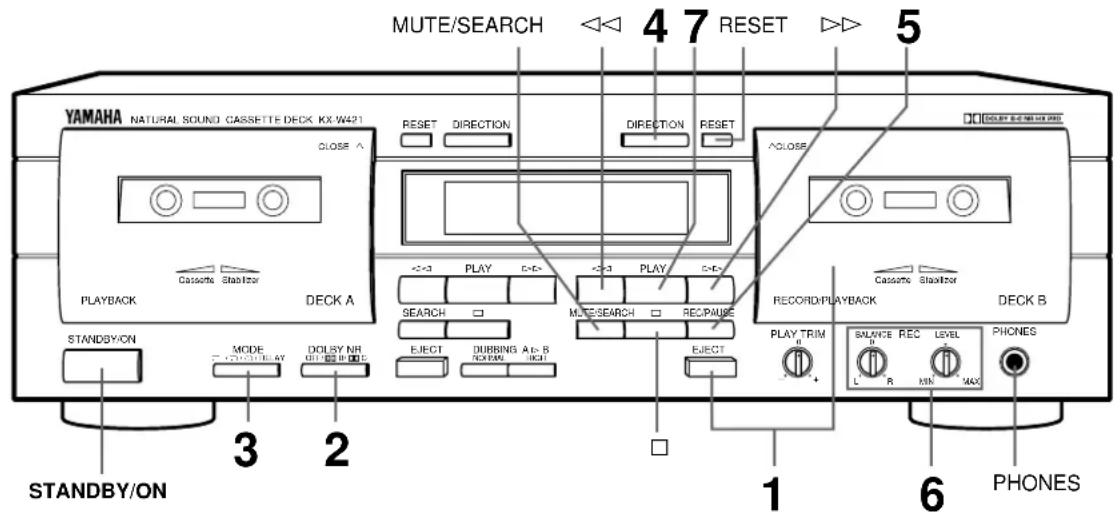

FUNZIONAMENTO DI BASE - Registrazione di un segnale

Esempio: KX-W421

MUTE/SEARCH 4 7 RESET 5 YAMAHA NATURAL SOUND CASSETTE DECK KX W421 RESET DIRECTION DIRECTION RESET CLOSE PLAY C-E+ PLAY C-E+ RECO/PAUSE RECORD/PLAYBACK STANDBY/ON MODE T-2000+1.0V DOUSY NR (01:35) [1] EJECT DUBBING A.D-B NORMA EJECT PLAY TRIM BALANCE REC LEVEL PHONES L R MIN MAX 1 6 STANDBY/ON 3 2 1 6 PHONES

1——	Inserire la cassetta in DECK B col lato aperto rivolto in basso. (Il lato rivolto all'esterno viene chiamato lato anteriore mentre l'altro lato viene chiamato lato inverso). Per chiudere il vano, spingere la sezione contrassegnata con △ CLOSE sino che non si richiude.	2Consultate la descrizione seguente.	3Consultate la descrizione seguente.
4Selezionare la direzione di scorrimento del nastro. (Premere il tasto DIRECTION della piastra DECK B.) Ad ogni pressione, la direzione di scorrimento del nastro cambia da quella normale (▷) a quella inversa (◀) e gli indicatori e gli indicatori si illuminano sul display.	5REC/PAUSEL'indicatore REC si illumina.Il registratore si porta nel modo di pausa di registrazione.	6REC LEVELBALANCERiprodurre la fonte da registrare e regolare il livello di registrazione ed il bilanciamento..(Il KX-W321 non possiede un comando REC BALANCE.)	7PLAYLa registrazione inizia.

Regolazione del selettore DOLBY NR (fase 2)

Regolate il selettore DOLBY NR sulla posizione del sistema usato per la registrazione.

OFF : Nastri da registrare senza la codifica Dolby NR.

B : Nastri da registrare con la codifica Dolby B NR

C : Nastri da registrare con la codifica Dolby C NR.

- Il sistema di riduzione del rumore Dolby è un metodo estremamente efficace per ridurre il sibilo di sfondo del nastro. Questa unità incorpora entrambi i sistemi Dolby B NR e Dolby C NR. Il sistema Dolby C NR è circa due volte più efficace del sistema Dolby B NR.

Regolazione del selettore REVERSE MODE (fase 3)

La funzione di inversione automatica della direzione di scorrimento del nastro permette appunto di ottenere l'inversione automatica della direzione di riproduzione. Scegliere il modo di inversione della direzione si scorrimento automatico (→) o manuale (→)

:=: Quando la registrazione di un lato del nastro ha termine, il registratore si ferma alla fine del nastro stesso.

23: Ambedue i lati della cassetta vengono registrati. Dopo la registrazione, il registratore si ferma alla fine del nastro.

- Se la direzione di scorrimento del nastro impostata è quella ▶, viene registrato il solo secondo lato del nastro.

- Scegliendo (→) o (→) RELAY, il modo di inversione della direzione di scorrimento stattiva automaticamente nella fase 5.

Regolazione del livello di registrazione (fase 6)

Riproducete il passaggio di livello più alto da registrare e osservate le indicazioni dei misuratori di livello.

Regolare il comando REC LEVEL in modo che il picco massimo raggiunge i +4 del livello di registrazione ottimale. Normalmente, è bene regolare il comando REC BALANCE (solo KX-W421) in modo che le letture dei canali di destra e sinistra sono uguali.

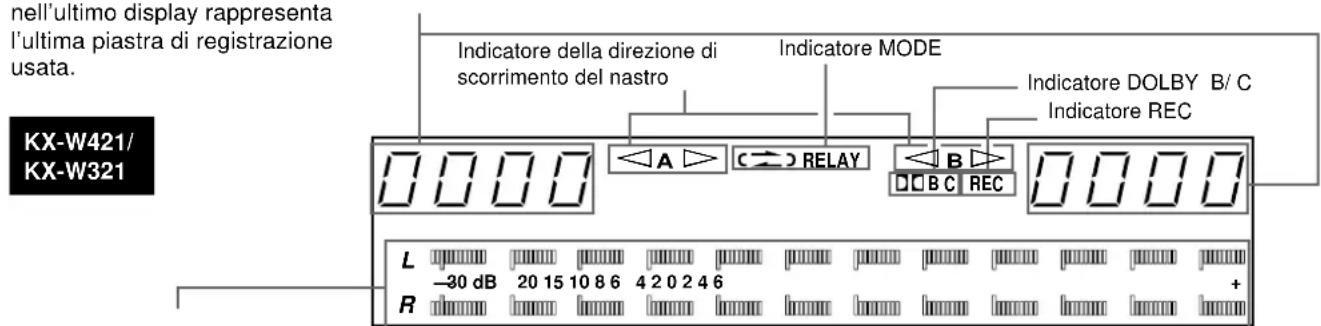

Display durante la registrazione

L'indicatore A o B che appare nell'ultimo display rappresenta l'ultima piastra di registrazione usata.

Contanastro

Usate il contanastro elettronico per localizzare un punto del nastro compreso fra 0000 e 9999. Per azzerare il contanastro, premete il tasto RESET.

nell'ultimo display rappresenta l'ultima piastra di registrazione usata. KX-W421/ KX-W321 Indicatore della direzione di scorrimento del nastro Indicatore MODE Indicatore DOLBY B/C Indicatore REC A C RELAY B D B C REC L -30 dB 20 15 10 8 6 4 2 0 2 4 6 R +

Misuratori del livello di picco
Indicano il livello di picco dei segnali dei due canali durante la registrazione e la riproduzione su di una gamma che va da -30 dB a +6 dB. I canali sinistro e destro possiedono ciascuno un suo misuratore. La funzione di mantenimento del livello di picco fa sì che un livello di picco venga mantenuto sul display per circa 1,5 secondi.

Per interrompere la registrazione

Premere il tasto □.

Per interrompere temporaneamente la registrazione

Premere il tasto REC/PAUSE. Per riprendere la registrazione premere il tasto PLAY.

Esempio: KX-W421

MUTE/SEARCH YAMAHA NATIONAL SOUND GASSELE DECK RX WART MODE A DECK A STANDBYON MODE DOLBYAR ELECT REDUERING A 2 P RESTART RESTART/SPECK DECK B PLAY TRIM 0 REC NOTAMAL OFFONES

FUNZIONE REC MUTE - Inserimento di uno spazio vuoto durante la registrazione

Durante la registrazione:

L'indicatore REC lampeggia durante il silenziamento della registrazione.

Uno spazio vuoto da 4 secondi viene registrato automaticamente sul nastro e quindi la piastra entra nel modo di pausa della registrazione. Se si desidera uno spazio più lungo di 4 secondi, tenere premuto il tasto per il tempo desiderato. Quando il tasto MUTE/SEARCH viene rilasciato, la piastra entra nel modo di pausa della registrazione dopo aver creato uno spazio vuoto da 4 secondi. Per riprendere la registrazione, premere il tasto PLAY.

- Se si desidera uno spazio vuoto più corto di 4 secondi, premere il tasto PLAY nel punto desiderato durante l'operazione di silenziamento della registrazione. La registrazione riprenderà da tale punto.

FUNZIONE REC RETURN - Per ritornare al punto in cui la registrazione è iniziata

Durante la registrazione:
Quando è illuminato l'indicatore ▷ della direzione del nastro:

Quando è illuminato l'indicatore ◀ della direzione del nastro:

SISTEMA POLARIZZAZIONE DOLBY HX PRO DYNAMIC (solo KX-W421)

Questa unità incorpora il sistema Dolby HX Pro che controlla automaticamente la polarizzazione per ridurre distorsione e rumore migliorando la risposta alle alte frequenze durante la registrazione. I nastri registrati con questo sistema mantengono la stessa qualità superiore quando vengono riprodotti su qualsiasi altro registratore.

- Se il tasto PLAY viene premuto durante la registrazione, la funzione di riavvolgimento di registrazione riavvolge automaticamente il nastro sino al punto in cui il tasto PLAY era stato premuto.*

Se durante la registrazione il contanastro viene riportato a zero (0000), la funzione Rec Return riavvolge automaticamente il nastro sino a tale punto.

Essa ha uno svolgimento diverso a seconda di quale è l'ultima funzione usata. Ad esempio, se si azzera il contanastro e quindi si preme il tasto PLAY, il nastro viene riavvolto sino al punto in cui il tasto PLAY era stato premuto.

* Il pulsante PLAY non può venire usato per contrassegnare un punto di ritorno durante la duplicazione.

Funzione di registrazione sincronizzata

Se quest'unità viene usata in combinazione con un lettore CD Yamaha dotato del tasto di registrazione sincronizzata SYNCHRO sul suo telecomando, la funzione di registrazione sincronizzata di CD è possibile. Essa viene come detto controllata dal telecomando del lettore CD. (Per quanto riguarda i particolari dell'operazione, consultare il manuale del lettore CD.)

DUPLICAZIONE (Dalla PIASTRA A alla PIASTRA B)

La duplicazione può avvenire dalla Piastra A alla Piastra B. Aprire i vani cassetta premendo i tasti EJECT e caricando una cassetta vuota nella Piastra B ed una da registrare in quella A.

Esempio: KX-W421

Display durante la duplicazione

L'indicatore NORM o HIGH si illumina durante la riproduzione.

Si illumina durante la duplicazione.

a NORM mina L - 30 dB 20 15 10 8 6 4 2 0 2 4 6 + R YAMAHA NATURAL COLLENT CASSETTE DECK NOAMIN PLAYBACK DECK A STANDBYON MODE DOLEK AIR BEAST BEEF TURSDS & P-B DUB NORM HIGH RELAY REC DIFFERENCE TO ELLI S FLOW EICK PLAY TRIM REC LTR MOUNT PHONES 1 2 3

1

Impostare il selettore MODE sulla posizione ≥slant o ≥slant ) Se si sceglie ( ≥slant ) o ≥slant ) RELAY, il modo di inversione della direzione di scorrimento passa automaticamente a ≥slant ).

2

Regolate i tasti DIRECTION per le Piastre A e B.

3

Regolate il selettore DUBBING* sulla posizione NORMAL (velocità normale) o HIGH (velocità doppia). La duplicazione inizia automaticamente.

L'indicatore corrispondente NORM o HIGH si illumina.
* Nella posizione NORMAL del selettore si ottiene una duplicazione si qualità superiore.

Abbandono della duplicazione

Premere il tasto □. (Premendolo sulla Piastra B, ambedue le piastre si fermano automaticamente e la duplicazione viene cancellata. Premendolo invece sulla Piastra A, essa si ferma immediatamente, ma quella B si ferma solo dopo aver lasciato uno spazio da quattro secondi sul nastro.) Quando il nastro in DECK B finisce, si ferma prima DECK B seguito da DECK A.

Se il nastro nella Piastra A raggiunge la fine, la Piastra A si ferma mentre quella B si ferma a sua volta solo dopo aver lasciato uno spazio non registrato da 4 secondi.

Operazioni disponibili durante la duplicazione

La funzione REC RETURN può essere utilizzata per la piastra B. Vedere la sezione "FUNZIONE REC RETURN" alla pagina precedente.

Nota

Durante la duplicazione, il sistema Dolby NR viene automaticamente disattivato ed il nastro registrato può venire duplicato così come è. Se il nastro da duplicare fosse codificato col sistema Dolby NR, l'effetto viene a sua volta duplicato.

Regolazione del comando di compensazione della polarizzazione (PLAY TRIM) (solo KX-W421)

Per l'utilizzo normale, impostare il comando PLAY TRIM nella posizione centrale.

Se le alte frequenze sono eccessive o scarse mentre si controlla il suono della piastra A, compensare la risposta alle alte frequenze col comando PLAY TRIM prima della duplicazione. Il suono compensato può essere duplicato sulla piastra B.

Dato che i risultati della compensazione dipendono dalla qualità del nastro inserito nella piastra B, il suono non può essere controllato.

Vedere la sezione "REGOLAZIONE DEL COMANDO PLAY TRIM" a pag. 68.

NASTRI A CASSETTA

Sono in vendita nastri a cassetta di molti tipi tipi diversi. Essi, però, sono tutti conformi a specificazioni generali e potete usarne quindi di una marca qualsiasi.

• Classificazione dei nastri attraverso la formulazione: I nastri a cassette sono in vendita in quattro tipi base distinti dalla loro formulazione e cioè dal tipo di materiale magnetico e di fabbricazione. Questi quattro tipi sono di solito conosciuti come quello normale (Tipo I/NORM), al cromo (Tipo II/HIGH ), al ferrocromo (Tipo III/FeCr) e Metal (Tipo IV/METAL). Ciascuno richiede regolazioni specifiche del registratore per poter rendere al massimo.

* La YAMAHA sconsiglia l'uso di nastri da 120 minuti, dato che la loro estrema sottigliezza li rende inclini a problemi di carattere meccanico ed elettronico.

PROTEZIONE DELLE VOSTRE REGISTRAZIONI

Il registratore incorpora un selettore automatico del tipo di nastro che automaticamente regola la polarizzazione, l'equalizzazione ed il livello a seconda della formulazione del nastro. Tutto quello che dovete fare è caricare un nastro e lasciare che il selettore faccia il resto. Il selettore automatico del tipo di nastro rileva il tipo di nastro leggendo delle fessure di rilevazione sul dorso della cassetta. Ciascuna formulazione ha le proprie fessure caratteristiche standardizzate dall'industria.

- I vecchi nastri Metal (Tipo IV/METAL) non possiedono le fessure di rilevazione del tipo del nastro. Di conseguenza, nastri del genere registrati con altri registratori vengono riprodotti come se fossero al cromo (Tipo II/HIGH). La Yamaha sconsiglia l'uso di questo tipo di nastri per la registrazione.

●Dato che essi sono piuttosto rari, questo registratore non possiede la posizione per i nastri al ferrocromo (Tipo III/FeCr). Se doveste usarne uno, verrebbe riprodotto come se fosse un nastro normale (Tipo I/NORM), il che produce una eccessiva enfasi delle alte frequenze. Questo effetto può essere compensato in una certa misura con il controllo PLAY TRIM e/o dei controlli del tono del vostro amplificatore/ricevitore durante la riproduzione.

Tipo II Tipo IV

Fessure di identificazione Fessure di identificazione

PROTEZIONE DELLE VOSTRE REGISTRAZIONI

Tutti i nastri possiedono fori di protezione della registrazione che impediscono la registrazione di una cassetta. Essi sono coperti da una linguetta in plastica che dovrebbe andare rotta dopo la registrazione. Senza la linguetta, la registrazione è impossibile. In questo modo, potete essere certi che la registrazione fatta non andrà distrutta per errore. Se voleste riregistrare la stessa cassetta, sarà sufficiente coprire il foro di protezione della registrazione con un pezzo di nastro adesivo per permettere cancellazione e registrazione.

- Se usate nastri al cromo (Tipo II/HIGH ) o Metal (Tipo IV/METAL), siate certi di non coprire per errore le fessure di rilevazione della formulazione del nastro.

Una precauzione efficace per prevenire aggrovigliamenti e rotture del nastro è l'eliminazione di ogni allentamento del nastro. Ciò viene fatto con una matita inserita nel mozzo di una bobina e girando lentamente sino a stringere bene il nastro. Non dovete stringere troppo.

Fate attenzione a non toccare la superficie esposta del nastro. Essa è delicata e toccandola potreste danneggiare nastro e registrazione.

Rimessa la cassetta nella sua custodia, riponetela in un luogo al riparo da umidità, luce solare diretta, calore, campi magnetici (televisori, diffusori, ecc.). Le alte temperature e l'umidità danneggiano il nastro stesso, mentre i campi magnetici possono rovinare la registrazione. Evitate di toccare il nastro, dato che lo sporco ed il grasso potrebbero contaminare le testine.

MANUTENZIONE

PULIZIA DEL PERCORSO DEL NASTRO

Il funzionamento perfetto del registratore dipende dalla pulizia delle testine, del capstan, del rullo pressore e delle superfici in contatto con il nastro.

Durante l'uso, su queste parti si accumula sporco e polvere. Questo può causare un abbassarsi della qualità della riproduzione, cadute di volume (intervalli senza suono), velocità irregolare del nastro, perdita delle alte frequenze, ecc.

Per questo motivo, pulite le testine e tutte le superfici di scorrimento del nastro con una cassetta di pulizia reperibile in commercio e pulitori liquidi.

Piastra B

Capstan Rullino pressure Testine Capstan Rullino pressure

SMAGNETIZZAZIONE

Dopo 20-30 ore d'uso, sulle testine si è accumulato abbastanza materiale magnetizzato da alterare la riproduzione delle alte frequenze. Usate allora uno smagnetizzatore del tipo in commercio.

- Quando si pulisce il percorso del nastro o si smagnetizzano le testine, accertarsi di seguire attentamente le istruzioni riguardanti fluidi pulenti o smagnetizzatori per testine.

TELECOMANDO OPZIONALE

Con il telecomando opzionale RKX1, potete far funzionare quest'unità dalla vostra posizione di ascolto. Per maggiori dettagli, consultate il manuale in dotazione al telecomando stesso.

YAMAHA DOUBLE CLOCK OFFICE COCONUT START LOAD FLIGHT FLU FLAT S. L. 5 MP RCA1

Se il registratore a cassette non dovesse funzionare normalmente, controllare la tabella che segue. Essa elenca errori di uso dei comandi commessi di frequente e semplici contromisure ai problemi che ne derivano. Se il problema accusato non potesse venire risolto o non fosse contemplato, scollegare il registratore a cassette ed entraqre in contatto con un rivenditore autorizzato o personale tecnico autorizzato YAMAHA.

Problema	Causa	Rimedio
Il nastro non scorre durante la ripro-duzione o la registrazione.	●La spina di alimentazione non è inserita a fondo.●La cassetta è deformata o danneggiata.	●Inserite a fondo la spina.●Non usate cassette danneggiate.
Talvolta l'apparecchio non funziona normalmente.	●L'apparecchio è influenzato da una qualche forte sorgente di disturbi esterna (lampi, eccesso di elettricità stalica, ecc.), o da un qualche errore operativo nel corso dell'uso.	●Spegnere l'apparecchio e scollegare il cavo di alimentazione CA dalla presa CA. Ricollegare nuovamente il cavo dopo circa 30 secondi.
Il tasto REC/PAUSE non funziona.	●Vano cassetta vuoto.●Linguette di protezione della registrazione assenti.	●Caricate un nastro.●Cambiate il nastro o coprite i fori di protezione della registrazione con nastro adesivo.
Il suono è debole o inaudibile.	●La testina è sporca.●La testina è magnetizzata.●Il nastro è guasto o di cattiva qualità.	●Pulite la testina.●La testina è magnetizzata.●Cambiate nastro.
La registrazione è distorta.	●Il nastro è guasto (deformato o allungato, ecc.).●La cassetta è deformata.●Il livello di registrazione è troppo alto.	●Sostituite il nastro.●Una cassetta deformata non è riparabile. Sostituitela e riprovate.●Controllate con i misuratori il livello di ingresso ed abbassate il livello di registrazione.
Il nastro viene riprodotto, ma il suono non si sente.	●Collegamenti difettosi fra registratore ed amplificatore o sintoamplificatore.	●Controllate e correggete i collegamenti.
Rumore eccessivo.	●Testina sporca.●Testina magnetizzata.●Nastro vecchio o scadente.●Collegamenti scorretti.●Disturbi elettrici dall'esterno.	●Pulite la testina.●Smagnetizzate la testina con uno smagnetizzatore.●Cambiate cassetta.●Controllate e correggete i collegamenti.●Allontanate il registratore da ogni elettrodomestico (TV, luci al neon, coperte elettriche, ecc.).
Wow eccessivo (variazioni di velocità del nastro).	●Capstan o rullino preminastro sporchi, ecc. o nastro scadente.●Nastro avvolto in modo irregolare.	●Pulite capstan e rullino preminastro o cambiate nastro.●Riavvolgete il nastro.
Il nastro si ferma durante la riproduzione o la registrazione.	●Il nastro è allentato o avvolto attorno al capstan.	●Inserite una matita nel mozzo di una bobina.
Mancata registrazione.	●Il controllo REC LEVEL è regolato su un valore troppo basso.●Linguette di protezione della registrazione assenti.	●Regolate nuovamente REC LEVEL.●Cambiate il nastro o coprite i fori di protezione della registrazione con nastro adesivo.
La funzione di ricerca di brani non funziona.	●Il brano cercato è troppo breve.●La sezione registrata contiene aree di silenzio.●Avete registrato una conversazione.	●Le sezioni non registrate devono durare almeno 4 secondi.●Nessun rimedio●Nessun rimedio
Le alte frequenze nella riproduzione sono eccessive e sgradevoli, mentre il livello di rumore (o sibilo) è più alto (o minori) del solito.	●Un nastro registrato con il sistema Dolby NR viene riprodotto con tale sistema disattivato.	●Attivate il sistema Dolby NR appropriato.
La riproduzione è attutita e le alte frequenze sono inaudibili.	●Un nastro registrato normalmente viene riprodotto con il sistema Dolby NR.●Le testine sono sporche.●Le testine sono magnetizzate.	●Riproducete il nastro con il sistema Dolby disattivato.●Pulite le testine e smagnetizzatele con uno smagnetizzatore.
Riproducendo nastri registrati con altri registratori le deflessioni dei misuratori sono maggiori (o minori) del solito.	●I livelli base dei due registratori sono diversi.	●Questo non è un guasto.
Il telecomando non funziona.	●Le batterie sono scariche.●Il telecomando è troppo lontano o ha un angolo eccessivo rispetto al sensore.●Il sensore di telecomando è esposto a luce intensa.	●Sostituite le batterie.●Utilizzate il telecomando a meno di 7 m dal sensore e con meno di 30^ dalla perpendicolare ad esso.●Allontanate l’unità da sorgenti di luce intensa.

DATI TECNICI

Tipo ...... Autoreverse, 4 piste, 2 canali

stereo registratore/riproduttore a 2 piastre

Motori ...... Servomotore a c.c.x 2 (Principali)

Testine ..... Registrazione/riproduzione: Permalloy duro x 1

Cacellazione: ferrite a doppio trafello x 1

Riproduzione: Permalloy duro x 1

Trasporto rapido 100 sec. (C-60)

Wow & flutter

WRMS 0,08%

Picco ....±0,15%

Rapporto S/R

Risposta in frequenza (-20 dB)

Tipo I/Normale 20 \~ 17.000 Hz ±3 dB

Tipo II/Al cromo.... 20 \~ 18.000 Hz ±3 dB

Tipo IV/Metal.... 20 \~ 20.000 Hz ±3 dB

Tipo I/Normale 20 \~ 16.000 Hz ±3 dB

Tipo II/Al cromo.... 20 \~ 17.000 Hz ±3 dB

Tipo IV/Metal.... 20 \~ 19.000 Hz ±3 dB

Distorsione armonica

KX-W421 ....... Meno dello 0,8%

KX-W321 ....... Meno dello 1,0%

Sensibilità d'ingresso/impedenza

Linea 100 mV/43 kohm

Livello d'uscita

Separazione canali (1 kHz) ...... Oltre 40 dB

Diafonia (125 Hz)....Oltre 55 dB

DATI GENERALI

Alimentazione

Modello per U.S.A. e Canada 120 V, 60 Hz

Modello per l'Europa ed G.B. 230 V, 50 Hz

Modello per Australia.... 240 V, 50 Hz

Modelli generale e Cinese . 110/120/220/240 V, 50/60 Hz

Consumo

KX-W421 14 W/7 W (modo di attesa)

KX-W321

Modello per U.S.A. e Canada

11 W/7 W (modo di attesa)

Altri modelli....12 W/7 W (modo di attesa)

Dimensioni (L/A/P).... 435 x 146 x 279 mm

Peso 5,0 kg

Accessori

Cavi audio .... 1 coppia

* Dati tecnici soggetti a cambiamenti senza preavviso.

Display durante la registrazione
