GEBRUIKSAANWIJZING KXW421 YAMAHA

1. Dit stereo-cassettedeck is van zeer hoogwaardige

kwaliteit. Lees deze gebruiksaanwijzing aandachtig door voor een juiste bediening en zo de beste resultaten te verkrijgen.

2. Kies een goede plaats voor het installeren van het

toestel. Vermijd installatie op plaatsen waar het directe zonlicht op valt of in de buurt van een verwarmingselement. Vermijd tevens plaatsen die onderhevig zijn aan trillingen en overmatig stof, warmte, koude of vocht. Plaats het toestel niet te dicht bij toestellen die een bromtoon opwekken, zoals transformators of motors.

3. Open de behuizing niet daar dit het toestel kan

beschadigen of mogelijk een elektrische schok kan veroorzaken. Raadpleeg een handelaar indien er ongewenste voorwerpen in het toestel zijn gekomen.

4. Trek de stekker uit het stopcontact als het toestel voor

langere tijd niet wordt gebruikt. Trek hiervoor aan de stekker en nooit aan het snoer.

5. Voer geen overmatige druk op de regelaars en

6. Haal de stekker uit het stopcontact en verbreek alle

aansluitingen met andere toestellen alvorens dit toestel te verplaatsen.

7. Reinig het toestel niet met chemische oplosmiddelen

daar de afwerking hierdoor kan worden aangetast. Gebruik een schone droge doek voor het reinigen.

8. Zorg dat er geen metalen voorwerpen

(schroevendraaiers, gereedschap, etc.) in de buurt van de opname/weergavekop komen. Dit kan namelijk krassen op de spiegelachtige afwerking veroorzaken of de magnetische eigenschappen van de koppen mutileren, waardoor de geluidskwaliteit nadelig wordt beïnvloed.

9. De opname/weergavekop in dit toestel is van een zeer

hoge kwaliteit met uitstekende weergavekarakteristieken. De kop kan echter door gebruik van oude cassettes of stof worden verontreinigd. Dit heeft een nadelig effect op de weergave. Reinig de kop daarom regelmatig met een in de handel verkrijgbare koppenreiniger of reinigingsvloeistof wordt zoals in deze gebruiksaanwijzing beschreven.

10. Lees alvorens het toestel voor reparatie weg te

brengen eerst het gedeelte “OPLOSSEN VAN PROBLEMEN” door.

11. Bewaar deze gebruiksaanwijzing zodat u deze indien

nodig op een later tijdstip nog kunt naslaan.

12. Spanningskiezer (algemeen model en model voor

China) De spanningskiezer op het achterpaneel van dit toestel dient ALVORENS de stekker van het netsnoer in het stopcontact te steken, met de plaatselijke netspanning overeenkomstig te worden gesteld. (De spanningskiezer is instelbaar op 110/ 120/220/240 Volt wisselstroom.) WAARSCHUWING: LEES DIT GEDEELTE DOOR ALVORENS HET TOESTEL TE GEBRUIKEN. Dank u voor de aanschaf van het YAMAHA stereo-cassettedeck. OPMERKING Controleer de auteurswetten in het land van gebruik alvorens platen, CD’s, radio-uitzendingen, etc. op te nemen. Het opnemen van door auteurswetten beschermd materiaal is mogelijk verboden. WAARSCHUWING STEL HET TOESTEL NIET AAN REGEN OF VOCHTIGHEID BLOOT ZODAT DE KANS OP EEN

ELEKTRISCHE SCHOK OF BRAND WORDT

VERKLEIND. Dit apparaat wordt niet losgekoppeld van de netspanning zolang als de stekker er van nog in het stopcontact steekt, ook al wordt het apparaat zelf uitgeschakeld. Deze toestand wordt de standby functie genoemd. In deze toestand zal het apparaat een zeer kleine hoeveelheid stroom verbruiken. Voor klanten in Nederland Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA93

TECHNISCHE GEGEVENS ........................................... 106 KENMERKEN ÷ Kwalitatief hoogwaardige harde permalloy opname-/ weergavekop in Deck B en weergavekop in Deck A ÷ Dolby B/C ruisonderdrukking ÷ Weergave-afstelregelaar voor verbeterde compatibiliteit met andere weergave-decks (alleen KX-W421) ÷ Automatische vaststelling van het bandtype ÷ Dolby HX Pro Dynamische Bias Servo (alleen KX-W421) ÷ Doorlopende weergave van DECK A naar DECK B ÷ Fragmentzoekfunctie ÷ Opnamedempingsfunctie ÷ Naar het begin van de opname terugspoelen ÷ Eenvoudig kopiëren van cassettes met normale of dubbele snelheid ÷ Piekniveaumeters met vergrendelfunctie ÷ Op afstand bedienbaar met los verkrijgbare afstandsbediening. Dolby ruisonderdrukking en HX Pro headroom extension geproduceerd onder licentie van: Dolby Laboratories Licensing Corporation. HX Pro ontwikkeld door Bang & Olufsen. DOLBY, het dubbel D symbool en HX PRO zijn handelsmerken van: Dolby Laboratories Licensing Corporation.94 PLAY

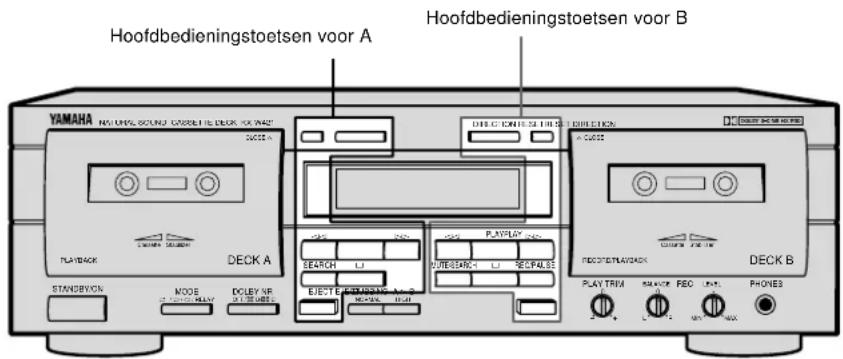

OPMERKINGEN AANGAANDE DEZE GEBRUIKSAANWIJZING

In deze gebruiksaanwijzing zijn aanduidingen van de hoofdbedieningstoetsen gebaseerd op DECK B indien de werking voor DECK A en B hetzelfde is. De plaats van de toetsen zijn voor DECK A en DECK B hetzelfde. U kunt de vereiste toetsen dus gemakkelijk vinden wanneer u een functie voor DECK A moet uitvoeren. Deze gebruiksaanwijzing is voor twee verschillende modellen geschreven. In de meeste afbeeldingen wordt echter het model KX-W421 getoond. Voorbeeld: KX-W421 AANSLUITINGEN Naar een stopcontact

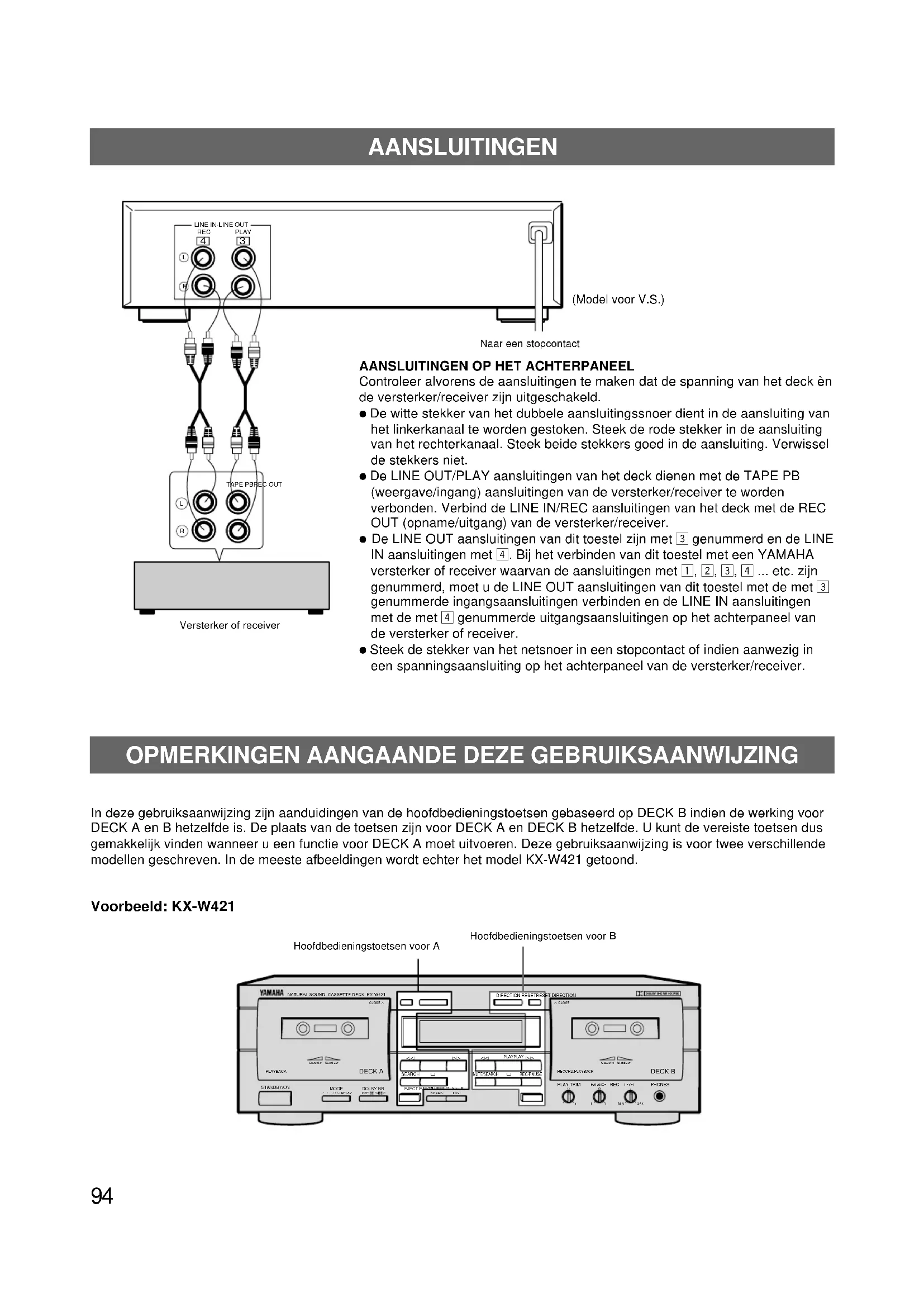

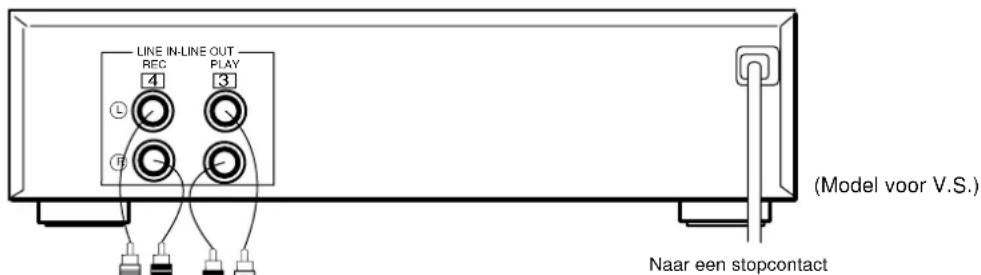

AANSLUITINGEN OP HET ACHTERPANEEL

Controleer alvorens de aansluitingen te maken dat de spanning van het deck èn de versterker/receiver zijn uitgeschakeld. ÷ De witte stekker van het dubbele aansluitingssnoer dient in de aansluiting van het linkerkanaal te worden gestoken. Steek de rode stekker in de aansluiting van het rechterkanaal. Steek beide stekkers goed in de aansluiting. Verwissel de stekkers niet. ÷ De LINE OUT/PLAY aansluitingen van het deck dienen met de TAPE PB (weergave/ingang) aansluitingen van de versterker/receiver te worden verbonden. Verbind de LINE IN/REC aansluitingen van het deck met de REC OUT (opname/uitgang) van de versterker/receiver. ÷ De LINE OUT aansluitingen van dit toestel zijn met 3 genummerd en de LINE IN aansluitingen met 4. Bij het verbinden van dit toestel met een YAMAHA versterker of receiver waarvan de aansluitingen met 1, 2, 3, 4 ... etc. zijn genummerd, moet u de LINE OUT aansluitingen van dit toestel met de met 3 genummerde ingangsaansluitingen verbinden en de LINE IN aansluitingen met de met 4 genummerde uitgangsaansluitingen op het achterpaneel van de versterker of receiver. ÷ Steek de stekker van het netsnoer in een stopcontact of indien aanwezig in een spanningsaansluiting op het achterpaneel van de versterker/receiver. (Model voor V.S.) Versterker of receiverHoofdbedieningstoetsen voor BHoofdbedieningstoetsen voor ANATURAL SOUND CASSETTE DECK KX-W421DOLBY NR

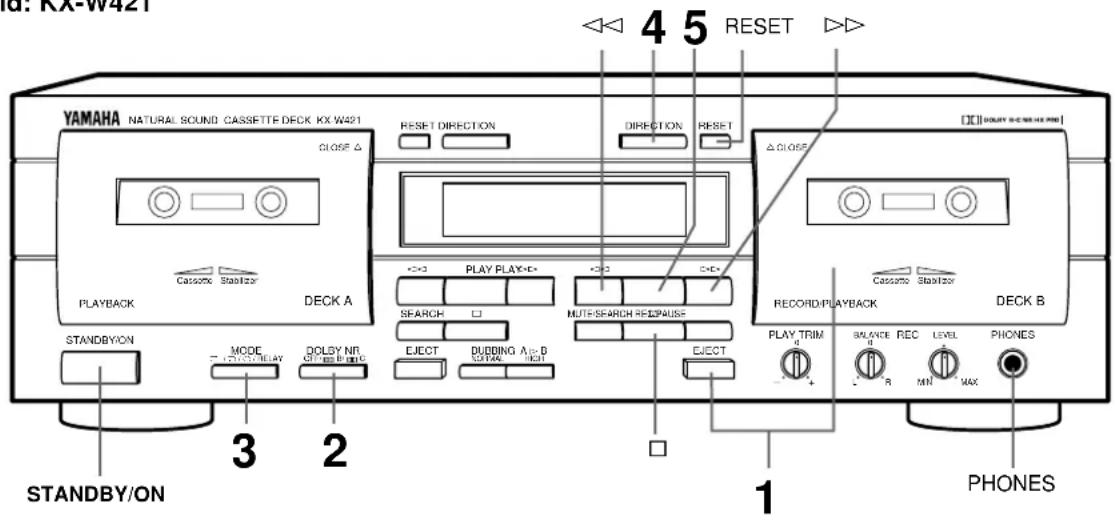

NEDERLANDS WEERGAVE (Voor zowel DECK A als DECK B) Voorbereidingen÷ Druk op de STANDBY/ON schakelaar om de spanning in te schakelen.÷ Schakel de versterker of receiver in de ingangsfunctie voor het cassettedeck. BASISBEDIENING - Cassetteweergave Voorbeeld: KX-W421 EJECTDOLBY NROFF/ B/ CZie de onderstaandebeschrijving. MODE “/[/”/RELAY

Zie de onderstaandebeschrijving.DIRECTIONStel de bandlooprichting voor DECK A of Bin. Door iedere druk op deze toets wordtafwisselend de voorwaartse (#) oftegengestelde (@) richting ingesteld en lichtde overeenkomstige indicator op het display op. Stoppen van de weergave Druk op de & toets. Druk op de EJECT toets om de cassette uit te werpen. De cassettehouder opent. Druk opde STANDBY/ON toets om het toestel in de standbyfunctiete schakelen.Terugstellen van de teller naar “0000”Druk op de RESET toets. Gebruik de bandteller om eenbepaald punt op de band op te zoeken (van 0000 t/m9999).Snel door- of terugspoelen van de bandIndien de # bandlooprichtingindicator is opgelicht:Door op de ⁄ toets te drukken, wordt de band sneldoorgespoeld, druk op ! voor het snel terugspoelen.Indien de @ bandlooprichtingindicator is opgelicht:Door op de ! toets te drukken, wordt de band sneldoorgespoeld, druk op ⁄ voor het snel terugspoelen. PLAY NATURAL SOUND CASSETTE DECK KX-W421DOLBY NR

Plaats de cassette met de open zijde naar beneden en de voorkantnaar u toe (De voorkant is de kant die naar u toe wijst. De anderekant wordt de tegengestelde kant genoemd.) Druk op het met %CLOSE gemarkeerde gedeelte van de houder om de cassettehouderte sluiten. De houder moet vastklikken.96 KX-W421/ KX-W321 DOLBY NR keuzetoets (in stap 2) Druk de DOLBY NR toets in de stand die overeenkomt met het voor opname gebruikte Dolby ruisonderdrukkingssysteem. OFF : Voor een cassette die zonder Dolby ruisonderdrukking is opgenomen (DOLBY NR OFF). B : Voor een cassette die met Dolby B ruisonderdrukking is opgenomen (DOLBY B NR). C : Voor een cassette die met Dolby C ruisonderdrukking is opgenomen (DOLBY C NR). Instellen van de REVERSE MODE schakelaar (in stap 3) Met de “auto-reverse” functie wordt de bandtransportrichting automatisch omgedraaid. Kies een van de standen ( , , of RELAY ) of de functie waarbij de band niet automatisch wordt “omgedraaid” (

: Indien tijdens weergave of het snel doorspoelen (of terugspoelen) het eind van de band van een cassettekant wordt bereikt, zal het deck in de stopfunctie schakelen. :Beide kanten van de cassette worden weergegeven. Na weergave zal het deck bij het eind van de band in de stopfunctie schakelen. (Indien de bandrichting op ¤ is gesteld, zal uitsluitend de achterkant van de cassette worden weergegeven.) : Beide kanten van de cassette worden herhaald weergegeven (maximaal 8 keer). RELAY : De cassettes in DECK A en B worden achtereenvolgend weergegeven. (Zie “DOORLOPENDE WEERGAVE” op blz. 98.) Display-aanduidingen tijdens weergave Bandlooprichtingindicator(DECK A)Bandlooprichtingindicator(DECK B)BandtellerBandtellerPiekniveaumeters Deze meters tonen het niveau van de pieksignalen tijdens opname en weergave. Het bereik van de meters ligt tussen de –30 dB en +6 dB. De aanduiding voor het linker- en rechterkanaal is gescheiden. De meters zijn voorzien van een vergrendelfunctie waarmee het piekniveau ongeveer 1,5 seconde wordt aangehouden. 30 dB

De A of B indicator op het display toont het deck dat het laatst in gebruik was. Instellen van het volume Gebruik de volumeregelaar van de versterker of receiver. Gebruik van een hoofdtelefoon Steek de plug van een hoofdtelefoon in de PHONES aansluiting. Verlaag het volume van de luidsprekers met de volumeregelaar van de versterker indien u alleen via de hoofdtelefoon wenst weer te geven. Opmerkingen Druk nooit op de EJECT toets terwijl de band nog wordt getransporteerd.97

ENGLISHFRANÇAISDEUTSCHSVENSKAITALIANOESPAÑOL

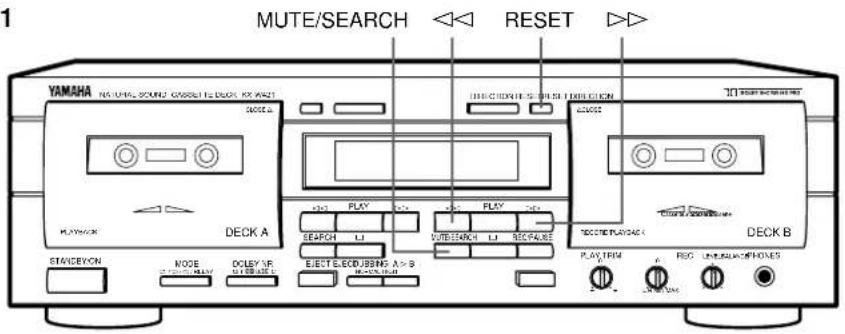

NEDERLANDS Opmerkingen ÷ Het niet-opgenomen (blanco) gedeelte tussen fragmenten dient tenminste 4 seconden te bedragen. ÷ Fragmentzoeken werkt mogelijk niet juist indien het opnameniveau zeer laag is of er sprake is van veel ruis op de cassette. Voorbeeld: KX-W421 FRAGMENTZOEKEN - het begin van een fragment opzoeken en de weergave vanaf daar starten Indien de @ bandlooprichtingindicator is opgelicht: Het volgende fragment instellen Indien de # bandlooprichtingindicator is opgelicht: Indien de @ bandlooprichtingindicator is opgelicht: Het begin van het huidige fragment instellen Indien de # bandlooprichtingindicator is opgelicht: Een voorgaand fragment instellen ÷ Bedien de volgende toetsen terwijl het begin van het huidige fragment wordt weergegeven. Indien de # bandlooprichtingindicator is opgelicht: Indien de @ bandlooprichtingindicator is opgelicht: Tegelijkertijd drukken.

Tegelijkertijd drukken. Tegelijkertijd drukken.

MUTE/SEARCH Tegelijkertijd drukken.

MUTE/SEARCH Tegelijkertijd drukken. MUTE/SEARCH

Tegelijkertijd drukken. NATURAL SOUND CASSETTE DECK KX-W421DOLBY NR

Voorbeeld: KX-W421 DOORLOPENDE WEERGAVE - DECK A en DECK B achterelkaar weergeven Plaats cassettes in DECK A en DECK B en start de weergave van DECK A. De weergavepatronen zijn afhankelijk van de MODE keuzetoets verschillend. Zie de beschrijving hieronder. Indien de MODE toets op RELAY is gedrukt: DECK A (voorkant \ tegengestelde kant) \ DECK B (voorkant \ tegengestelde kant) Indien de MODE toets op is gedrukt: DECK A (voorkant \ tegengestelde kant) DECK B (voorkant \ tegengestelde kant) Indien de MODE toets op is gedrukt: DECK A (voorkant \ tegengestelde kant) DECK B ( voorkant \ tegengestelde kant) ÷ Alleen de tegengestelde kant wordt weergegeven indien de ™ bandlooprichting is ingesteld. Indien de MODE toets op is gedrukt: DECK A (voorkant of tegengestelde kant) DECK B (voorkant of tegengestelde kant) Display

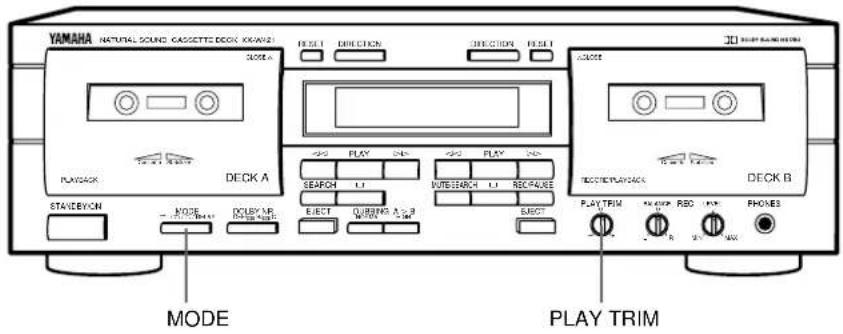

10kHz Indien het niveau van de hoge frequenties te hoog of te laag is bij weergave van een cassette die op een ander deck is opgenomen, kunt u met de PLAY TRIM regelaar de hoge frequentierespons bijregelen. Verlaag de hoge frequenties als ze te sterk klinken. PLAY TRIM Versterk de hoge frequenties indien deze te zwak worden weergegeven. 1 De hoge frequenties worden vervormd. 2 Neutraal 3 Te zwakke of geen hoge frequenties. INSTELLEN MET DE PLAY TRIM REGELAAR (alleen KX-W421 )

NEDERLANDS OPNAME EJECTDe REC indicatorlicht op het displayop. Het deckschakelt in deopnamepauzefunctie.REC/PAUSE PLAYStart de weergave van de brondie u wenst op te nemen enstel het opnameniveau en debalans in.(De KX-W321 heeft geen RECBALANCE regelaar.)LEVELBALANCE REC

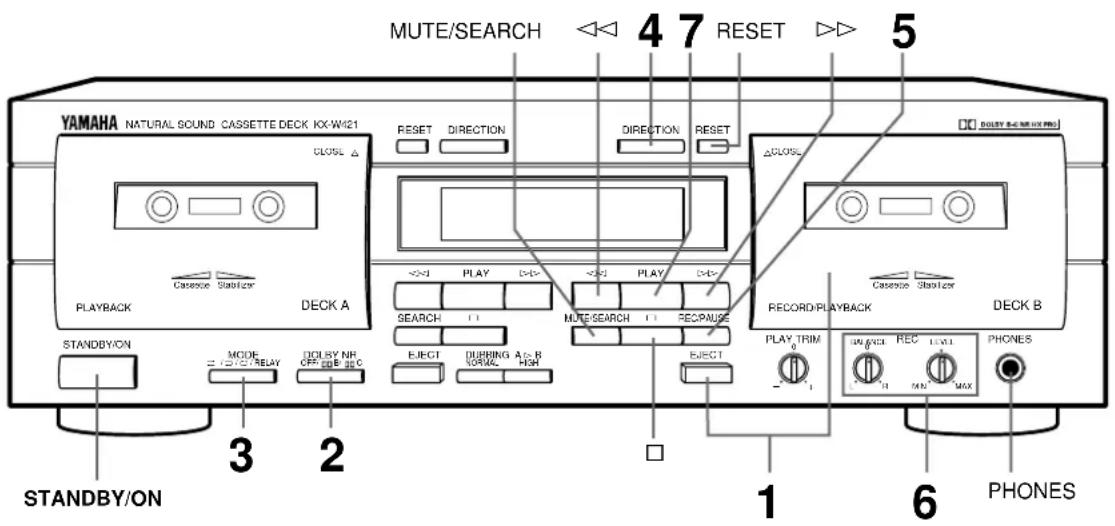

Voorbereidingen÷ Druk op de STANDBY/ON schakelaar om de spanning in te schakelen.÷ Schakel de versterker of receiver in de ingangsfunctie voor het cassettedeck. BASISBEDIENING - Opname van een programmabron Voorbeeld: KX-W421 LRMIN MAX

Steek de cassette met de kantwaar de band blootligt omlaagin de houder van DECK B. (Devoorkant is de kant die naar utoe wijst. De andere kant wordtde tegengestelde kantgenoemd.) Druk op het met %CLOSE gemarkeerde gedeeltevan de houder om decassettehouder te sluiten. Dehouder moet vastklikken.DOLBY NROFF/ B/ C MODE “/[/”/RELAYZie de onderstaandebeschrijving.Zie de onderstaandebeschrijving. DIRECTION Kies de bandlooprichting. (Druk op de DIRECTIONtoets voor DECK B.) Door iedere druk op de toetswordt afwisselend de voorwaartse richting (#) entegengestelde richting (@) ingesteld. De indicatorvan de gekozen richting licht op het display op.Opnamestart.

KX-W421/ KX-W321 DOLBY NR toets (in stap 2) Druk de DOLBY NR toets in de stand die overeenkomt met het Dolby ruisonderdrukkingssysteem dat u voor opname wenst te gebruiken. OFF : Voor opname zonder Dolby ruisonderdrukking (DOLBY NR OFF). B: Voor opname met Dolby B ruisonderdrukking (DOLBY B NR). C: Voor opname met Dolby C ruisonderdrukking (DOLBY C NR). ÷ Het Dolby ruisonderdrukkingssysteem is een uiterst effectieve methode om “sis” of ruis op een cassette tot een minimum terug te brengen. Dit toestel beschikt over zowel Dolby B als het nieuwe Dolby C ruisonderdrukkingssysteem. Dolby C ruisonderdrukking is ongeveer tweemaal zo effectief als Dolby B. Toetsen voor het “omdraaien” van de cassette (REVERSE MODE) (in stap 3) Met de auto-reversefunctie wordt de cassette automatisch “omgedraaid”. Kies de functie voor beide kanten ( ) of de functie voor één kant (

: Indien tijdens opname het eind van de cassettekant wordt bereikt, schakelt het deck in de stopfunctie. :Beiden kanten van de cassette worden opgenomen. Hierna schakelt het deck in de stopfunctie. ÷ Indien de ™ bandlooprichting is ingeschakeld, wordt alleen de tegengestelde kant opgenomen. ÷ Indien u

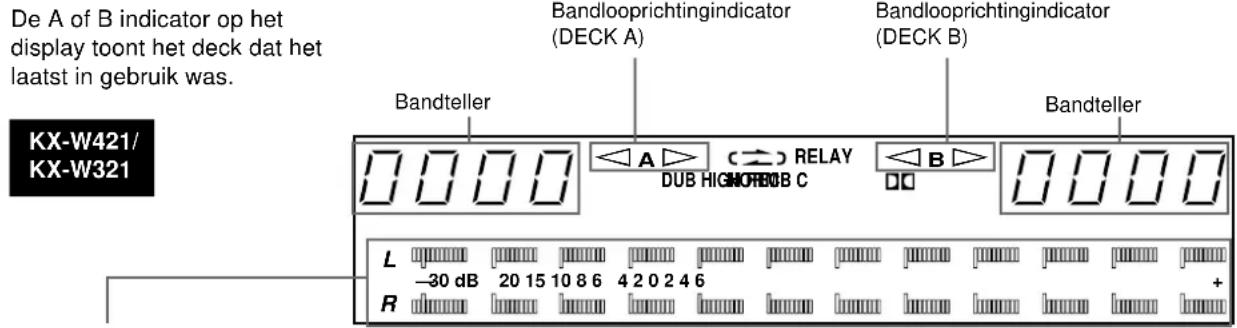

RELAY kiest, zal bij stap 5 automatisch naar de bandomkeerfunctie worden geschakeld. Display-aanduidingen tijdens weergave BandtellerDe bandteller kan als geheugensteuntje voor het lokaliseren van een bepaald gedeelte(0000 tot 9999) worden gebruikt. Druk op de RESET toets om de teller naar “0000” terugte stellen. De A of B indicator op het display toont het deck dat het laatst in gebruik was. Instellen van het opnameniveau (in stap 6) Geef het gedeelte met het hoogste volume (piek) van de op te nemen bron weer en bekijk de meteruitiezing. Stel het opnameniveau (REC LEVEL) zodanig in dat bij de hoogste piek +4 van het optimale opnameniveau wordt bereikt. Normaliter is het het best om de REC BALANCE regelaar (alleen KX-W421) zodanig in te stellen dat de meteruitlezing voor het linker- en rechterkanaal hetzelfde is.

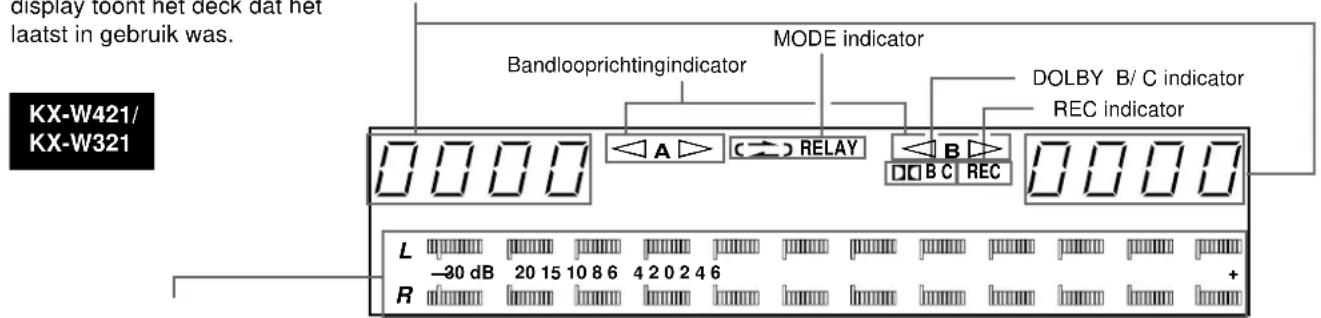

REC RELAY B C MODE indicatorREC indicatorDOLBY B/ C indicatorPiekniveaumetersDeze meters tonen het niveau van de pieksignalen tijdens opname en weergave. Het bereik van de meters ligt tussen de –30dB en +6 dB. De aanduiding voor het linker- en rechterkanaal is gescheiden. De meters zijn voorzien van eenvergrendelfunctie waarmee het piekniveau ongeveer 1,5 seconde wordt aangehouden. Stoppen van de opname: Druk op de & toets. Tijdelijk onderbreken van de opname: Druk op de REC/PAUSE toets. Druk op de PLAY toets om het opnemen te hervatten. Bandlooprichtingindicator101

ENGLISHFRANÇAISDEUTSCHSVENSKAITALIANOESPAÑOL

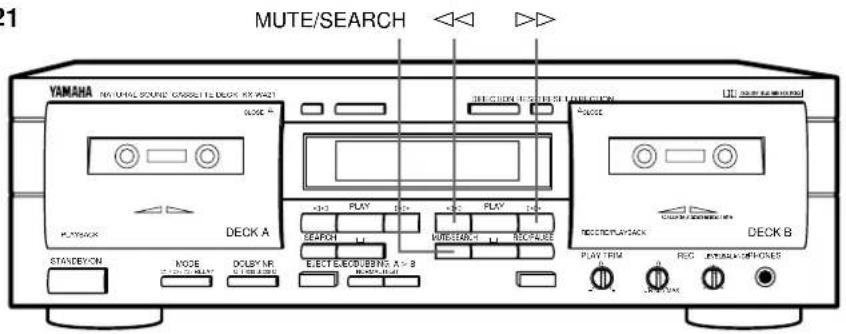

NEDERLANDS Voorbeeld: KX-W421 OPNAMEDEMPING (REC MUTE) - Tijdens opname een blanco gedeelte op de band aanbrengen BEGINPUNT VAN DE OPNAME (REC RETURN) - naar het begin van de opname terugspoelen Er wordt automatisch een blanco interval van 4 seconden aangebracht en het deck schakelt in de opname- pauzefunctie. Indien een langer blanco interval gewenst is, dient u de toets ingedrukt te houden voor zo lang als u het interval wenst te maken. ALs de MUTE/SEARCH toets wordt losgelaten, schakelt het deck na deze 4 seconden in de opnamepauzefunctie. Druk op de PLAY toets om het opnemen weer te starten. ÷ Voor een korter niet-opgenomen gedeelte dient u zodra u het blanco gedeelte wenst te beëindigen op de PLAY toets te drukken. De opnamedempingsfunctie wordt geannuleerd en het opnemen vervolgt. Tijdens opname: De REC indicator knippert indien de opnamedempingsfunctie is geactiveerd. Tijdens opname: Indien de # indicator is opgelicht:

Indien de @ indicator is opgelicht: ÷ Indien u tijdens opname op de PLAY toets drukt, wordt de band automatisch teruggespoeld naar het punt waarop u hiervoor op de PLAY toets had gedrukt.* Indien u bij het starten van de opname de bandteller naar “0000” terugstelt, zal met de functie voor het terugkeren de band automatisch naar het “0000” punt (beginpunt van de opname) worden teruggespoeld. Met deze functie wordt altijd naar het laatst vastgelegde punt teruggespoeld. Indien u bijvoorbeeld de bandteller naar “0000” terugstelt en vervolgens op de PLAY toets drukt, zal de band later naar het punt waarbij u op de PLAY toets drukte worden teruggespoeld.

• De PLAY toets kan niet worden gebruikt om tijdens het kopiëren een punt voor het terugkeren te markeren. MUTE/SEARCH

DOLBY HX PRO DYNAMISCHE BIAS SERVO

SYSTEEM (alleen KX-W421) Dit toestel beschikt over het Dolby HX Pro systeem voor het automatisch instellen van een effectieve voormagnetisatie en verminderen van vervorming en ruis, waardoor de hoge frequentierespons tijdens opname aanzienlijk wordt verbeterd. Cassettes opgenomen met deze functie kunnen ook met een uitstekende kwaliteit op een ander deck worden afgespeeld. Gesynchroniseerd opnemen van CD’s Als dit toestel wordt gebruikt in combinatie met een YAMAHA CD-speler die een SYNCHRO toets heeft op de afstandsbediening, is het mogelijk om de opname en weergave van het cassettedeck en de CD-speler gesynchroniseerd met elkaar te starten en stoppen. Bediening tijdens opname vindt plaats met de afstandsbediening van de CD-speler. (Zie de gebruiksaanwijzing van de CD-speler voor nadere bijzonderheden.) NATURAL SOUND CASSETTE DECK KX-W421DOLBY NR

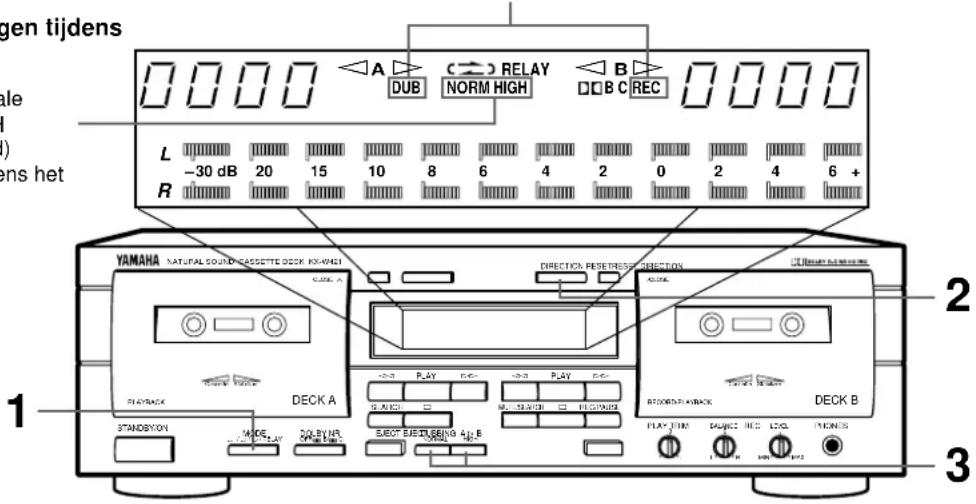

KOPIEREN (Van DECK A naar DECK B)

RELAY RELAY heeft gekozen wordt automatisch de omkeerfunctie ingesteld. Stel de DIRECTION toetsen voor DECK A en B.

Stel de normale (NORMAL) of dubbele snelheid (HIGH) kopieerfunctie in met de DUBBING toetsen*. Het kopiëren start automatisch. U kunt van DECK A naar DECK B kopiëren. Open de cassettehouders door op de EJECT toetsen te drukken en plaats een lege, voor opname geschikte cassette, in DECK B en de te kopiëren cassette in DECK A. Example: KX-W421 Display-aanduidingen tijdens het kopiëren

DUBBING A # BNORMAL HIGH

• De geluidskwaliteit is beter indien met normale snelheid (NORMAL) wordt gekopieerd. MODE “/[/”/RELAYDIRECTION Opmerking De DOLBY NR ruisonderdrukkingsfunctie wordt uitgeschakeld voor het kopiëren en het kopie wordt met dezelfde instellingen als het origineel gemaakt. (Wanneer het origineel met Dolby NR was opgenomen, zal ook het kopie met dit Dolby NR systeem worden gemaakt.) Met de PLAY TRIM functie de weergave regelen (alleen KX-W421) Stel de PLAY TRIM regelaar normaliter in de middenstand. Wanneer de hoge frequenties te sterk of te zwak klinken wanneer u het geluid van DECK B voor het kopiëren beluistert, kunt u de hoge frequenties met de PLAY TRIM regelaar afstellen. Het gecompenseerde geluid kan op DECK B worden opgenomen. Het resultaat van de compensatie hangt af van de kwaliteit van de cassette die in DECK A is geplaatst. Het geluid dat u beluistert kan mogelijk niet zoals u het hoort worden opgenomen. Zie “INSTELLEN MET DE PLAY TRIM REGELAAR” op blz. 98 voor details. Stoppen van het kopiëren Druk op de & toets. (Indien u op de & toets van DECK B drukt, zal het bandtransport van beide decks tegelijk worden gestopt en de kopieerfunctie worden uitgeschakeld. Indien u op de & toets van DECK A drukt, wordt DECK A direct in de stopfunctie geschakeld en zal op de band in DECK B een blanco gedeelte van 4 seconden worden aangebracht, waarna DECK B tevens in de stopfunctie schakelt. Bij het bereiken van het eind van de cassette in DECK B zal eerst DECK B in de stopfunctie schakelen en vervolgens DECK A. Indien de cassette in DECK A het einde bereikt, stopt eerst het transport van DECK A en vervolgens nadat een blanco gedeelte van 4 seconden is aangebracht, stopt DECK B. Mogelijkheden tijdens het kopiëren De opnameterugspoelfunctie kan met DECK A worden uitgevoerd. Zie het gedeelte aangaande “BEGINPUNT VAN DE OPNAME” op de voorgaande bladzijde. Licht tijdens het kopiëren op.De NORM (normalesnelheid) of HIGH(dubbele snelheid)indicator licht tijdens hetkopiëren op.De overeenkomstige NORMof HIGH indicator licht op hetdisplay op.NATURAL SOUND CASSETTE DECK KX-W421DOLBY NR

NEDERLANDS CASSETTES CASSETTES Er zijn verschillende soorten cassettes in de handel verkrijgbaar. De standaard specificaties van cassettes van verschillende merken zijn echter hetzelfde en kunnen dus allemaal worden gebruikt. ÷ De verschillende cassettetypen: Op basis van samenstelling van de band, magnetische laag of productieproces zijn er vier verschillende cassettetypen. Normaal-cassettes (Type I/NORM), chroom-cassettes (Type II/HIGH<CrO2>), Ferrietchroom- cassettes (Type III/FeCr), en metaal-cassettes (Type IV/ METAL). Voor een optimale prestatie dient het deck overeenkomstig het cassettetype te worden gesteld.

• Gebruik van 120 minuten cassettes wordt door YAMAHA afgeraden, omdat deze cassettes een zeer dunne band hebben waardoor ze tijdens het opnemen vaak problemen opleveren.

AUTOMATISCHE INSTELLING VOOR HET

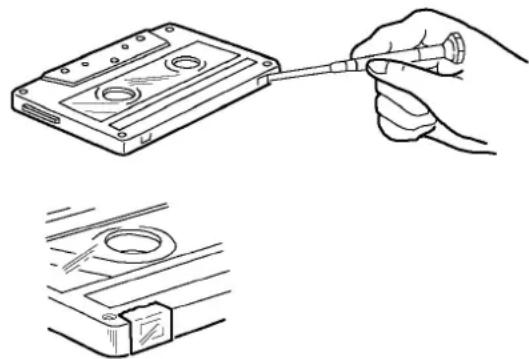

CASSETTETYPE Dit deck is voorzien van een automatische instellingsfunctie voor het cassettetype. Plaats een cassette en het deck regelt automatisch de juiste bias, niveau en egalisatie voor het type. Bijna alle cassettes hebben zogenaamde afleesputjes zodat het deck het type cassette kan bepalen. ÷ Oude metaal-cassettes (Type IV/Metal) zijn echter niet voorzien van deze afleesputjes voor het bepalen van het cassettetype. Diengevolge worden metaal-cassettes die op een ander deck zijn opgenomen met de instelling voor chroom-cassettes (Type II/HIGH<CrO2>) op dit deck afgespeeld. YAMAHA beveelt aan deze cassettes niet voor opname met dit deck te gebruiken. ÷ Dit deck is niet voorzien van de instellingen voor ferrietchroom-cassettes (Type III/FeCr) omdat dit soort zeer weinig wordt gebruikt. Indien u dit type echter toch gebruikt, wordt het opgenomen en weergegeven met de instelling voor normaal-cassettes (Type I/NORM), wat in een onnatuurlijke versterking van de hoge frequenties resulteert. Gebruik de PLAY TRIM regelaar en/of toonregelaars van de versterker/receiver tijdens weergave. VOORKOMEN VAN HET PER ONGELUK WISSEN VAN EEN OPNAME Cassettes zijn ter voorkomen van het onverhoeds wissen van een opname voorzien van wispreventielipjes. Deze kleine lipjes bedekken twee openingen op de cassette en dienen na opname te worden uitgebroken. Zonder dit lipje is het namelijk niet mogelijk om een opname te wissen door opnieuw op de cassette op te nemen. Uw belangrijke opnamen worden hierdoor veilig gesteld. Bedek de ontstane openingen met plakband indien u echter toch besluit een nieuwe opname op een cassette te maken. De cassette kan nu worden gewist en een nieuwe opname kan worden gemaakt. ÷ Let bij gebruik van chroom-cassettes (Type II/HIGH <CrO2>) of metaal-cassettes (Type IV/METAL) op dat u de afleesputjes voor het bepalen van het cassettetype niet bedekt.

EEN LUS IN DE CASSETTEBAND

Trek een eventuele lus in de band strak alvorens een cassette in het deck te plaatsen. Dit nalaten kan problemen of beschadiging veroorzaken. Plaats een potlood, pen of dergelijk voorwerp in een van de spoelen en draai de band strak. Draai het echter niet te strak aan. Let op de band zelf niet aan te raken. De band is zeer gevoelig en kan hierdoor worden beschadigd of een gedeelte van de opname kan mogelijk worden gewist.

OPBERGEN VAN CASSETTES

Berg een cassette in het doosje op en plaats het doosje niet in het directe zonlicht, op plaatsen met een hoge vochtigheidsgraad of hoge temperaturen. Houd de cassette tevens uit de buurt van magnetische velden (zoals vlak bij een TV, luidsprekers, etc.). De band kan namelijk door hoge temperaturen en/of vochtigheid worden beschadigd. Magnetisme kan het opgenomen materiaal wissen. Raak de band niet met uw handen aan daar vingerafdrukken of vuil op de band de koppen van het deck kunnen beschadigen.

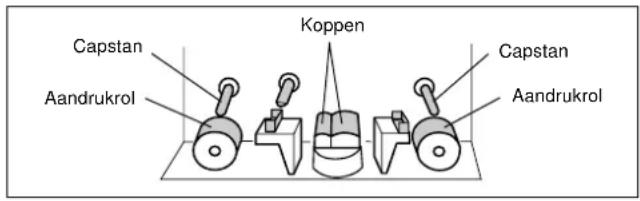

DECK B ONDERHOUD Koppen Capstan REINIGEN Voor een optimale werking van het toestel dienen de koppen, capstan, aandrukrol en de onderdelen die in contact met de band komen regelmatig te worden gereinigd. Tijdens de bandloop wordt namelijk stof en vuil op de koppen, capstan en aandrukrol afgezet, waardoor de weergavekwaliteit vermindert, het geluid af en toe wegvalt, onstabiele snelheid tijdens het spoelen, verzwakking van de hoge frequenties, etc. wordt veroorzaakt. Reinig daarom de koppen en andere onderdelen met een in de handel verkrijgbare reinigingscassette en vloeibaar reinigingsmiddel. DEMAGNETISEREN Na ongeveer 20-30 uur gebruik is er dermate veel magnetisch residue op de koppen afgezet dat de hoge frequenties niet meer juist worden weergegeven. Demagnetiseer daarom de koppen met een in de handel verkrijgbare demagnetiseerder. ÷ Volg bij het reinigen van het bandtransportmechanisme of het demagnetizeren van de cassettekoppen zorgvulding de gebruiksaanwijzing van de gebruikte reinigingsset of demagnetiseerset.

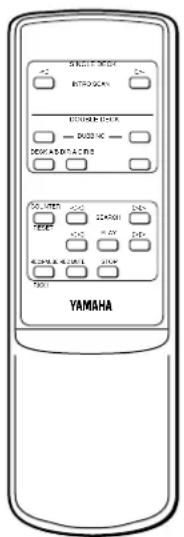

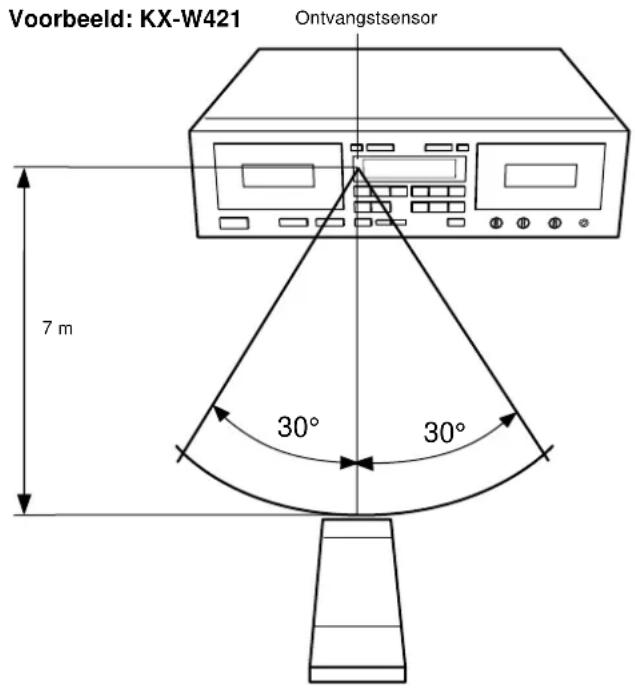

BEREIK VAN DE AFSTANDSBEDIENING

Met deze los verkrijgbare afstandsbediening RKX1 kunt u dit toestel vanaf de luisterpositie bedienen. Zie de handleiding van de afstandsbediening voor details aangaande het gebruik.

BEREIK VAN DE AFSTANDSBEDIENING

Ontvangstsensor 7 m Aandrukrol Aandrukrol Capstan105

ENGLISHFRANÇAISDEUTSCHSVENSKAITALIANOESPAÑOL

NEDERLANDS Oplossing ÷ Steek de stekker juist in stopcontact. ÷ Gebruik geen beschadigde cassettes. ÷ Schakel het toestel uit en trek de stekker van het netsnoer uit het stopcontact. Wacht ongeveer 30 seconden, steek de stekker weer in het stopcontact en probeer opnieuw. ÷ Plaats een cassette. ÷ Gebruik andere cassette of bedek openingen met plakband. ÷ Reinig kop. ÷ Demagnetiseer kop met koppen- demagnetiseerder. ÷ Gebruik een andere cassette. ÷ Plaats een andere cassette. ÷ Een kromme cassette kan niet worden gebruikt. Plaats een andere cassette en controleer. ÷ Controleer ingangsniveau met signaalmeter en stel lager opnameniveau in. ÷ Controleer verbindingen en steek goed in de aansluitingen. ÷ Reinig de kop. ÷ Demagnetiseer kop met koppen- demagnetiseerder. ÷ Gebruik een andere cassette. ÷ Controleer in- en uitgangsaansluitingen en steek goed in de aansluitingen. ÷ Zet toestel verder van de elektrische apparaten (TV, neonlamp, elektrische deken, etc.) vandaan. ÷ Reinig de capstan en aandrukrol, of plaats een andere cassette. ÷ Spoel de band terug. ÷ Plaats potlood in de spoel en draai de band strak. ÷ Stel de REC LEVEL regelaar in. ÷ Plaats een andere cassette of bedek de openingen met plakband. ÷ Blanco gedeelten dienen tenminste 4 seconden te zijn. ÷ Geen oplossing. ÷ Geen oplossing. ÷ Stel voor weergave de juiste Dolby NR functie in. Probleem Geen bandtransport tijdens opname of weergave. Het komt voor, dat het toestel niet naar behoren functioneert. REC/PAUSE toets functioneert niet. Zwak of geen geluid. Opnamegeluid is gestoord. Band loopt maar geen weergave. Overmatig veel ruis. Overmatig gesis (“huilerig geluid”) Bandtransport stopt tijdens opname of weergave. Opname onmogelijk. Zoekfunctie werkt niet. Te sterke weergave van hoge frequenties en ruisniveau (sissen) tevens te sterk. Controleer de volgende tabel indien het deck niet naar behoren werkt. Sommige problemen zijn namelijk zeer makkelijk op te lossen. Haal echter het netsnoer uit het stopcontact en raadpleeg een YAMAHA handelaar of servicecentrum indien het probleem van serieuzere aard is en niet met deze tabel kan worden opgelost.

OPLOSSEN VAN PROBLEMEN

Oorzaak ÷ Netsnoer niet goed in stopcontact gestoken. ÷ Cassette is beschadigd of krom. ÷ Het toestel ondervindt storingen door invloeden van buitenaf (door onweer, statische elektriciteit, enz) of het toestel is tijdens gebruik foutief bediend. ÷ Geen cassette geplaatst. ÷ Wispreventielipjes uitgebroken. ÷ Kop is vuil. ÷ Kop is gemagnetiseerd. ÷ Cassette is beschadigd of van slechte kwaliteit. ÷ Slechte band (gerekt, vervorm, etc.) ÷ Cassette is krom. ÷ Te hoog opnameniveau. ÷ Deck en versterker/receiver verkeerd aangesloten. ÷ Kop is vuil. ÷ Kop is gemagnetiseerd. ÷ Versleten band of slechte kwaliteit. ÷ Onjuiste aansluitingen. ÷ Door externe elektrische toestellen opgewekt. ÷ Vuile capstan, aandrukrol, etc. of slechte cassette. ÷ Band is onregelmatig gespoeld. ÷ Lus in de band, of band rond de capstan in de klis. ÷ REC LEVEL regelaar te laag ingesteld. ÷ Wispreventielipjes uitgebroken. ÷ Opgenomen gedeelte is te kort. ÷ Opgenomen fragment bevat gedeelten met zeer laag volume. ÷ Gesprekken, etc. opgenomen. ÷ Cassette met Dolby NR opgenomen wordt met Dolby uitgeschakeld afgespeeld.106 Oplossing ÷ Geef zonder Dolby NR (OFF) weer. ÷ Reinig de koppen en demagnetiseer met een koppen-demagnetiseerder. ÷ Dit duidt niet op een defect. ÷ Vervang de batterijen. ÷ Gebruik de afstandsbediening binnen een bereik van 7 meter en een hoek van 30°. ÷ Zorg dat er geen licht op de sensor valt. Probleem Brom in de weergave en hoge frequenties te zwak. Bij weergave van cassettes die op een ander deck zijn opgenomen, is de meteruitlezing hoger (lager) dan tijdens de opname. Afstandsbediening werkt niet. Oorzaak ÷ Cassette zonder Dolby NR opgenomen, wordt met Dolby weergegeven. ÷ Koppen zijn vuil. ÷ Koppen zijn gemagnetiseerd. ÷ De basisniveau’s voor de decks zijn verschillend. ÷ De batterijen zijn leeg. ÷ De hoek of afstand van de afstandbediening tot de sensor is niet juist. ÷ Er valt fel licht op de sensor. Type............ Auto-reverse, 4 sporen, 2-kanalen opname en weergave stereo dubbel-cassettedeck Motor ..........................Gelijkstroom servo-motor x 2 (hoofd) Koppen................. Opname/weergave: Hard Permalloy x 1 Wissen: Double-gap ferriet x 1 Weergave: Hard Permalloy x 1 Snelspoeltijd ............................................... 100 sec. (C-60) Wow en Flutter WRMS ...................................................................... 0,08% W.Peak...................................................................±0,15% Signaal/ruis-verhouding (Zonder Dolby ruisonderdrukking) ...................... 58 dB (Met Dolby B ruisonderdrukking) ......................... 66 dB (Met Dolby C ruisonderdrukking) ......................... 74 dB Frequentierespons (–20 dB) <KX-W421> Type I/Normaalcassette ........... 20 ~ 17.000 Hz ±3 dB Type II/CrO 2 cassette............... 20 ~ 18.000 Hz ±3 dB Type IV/Metaalcassette ............ 20 ~ 20.000 Hz ±3 dB <KX-W321> Type I/Normaalcassette ........... 20 ~ 16.000 Hz ±3 dB Type II/CrO 2 cassette............... 20 ~ 17.000 Hz ±3 dB Type IV/Metaalcassette ............ 20 ~ 19.000 Hz ±3 dB Harmonische vervorming KX-W421 ................................................ minder dan 0,8% KX-W321 ................................................ minder dan 1,0% Ingangsgevoeligheid/impedantie Lijn .........................................................100 mV/43 kOhm Uitgangsniveau Lijn ........................................................570 mV/1,4 kOhm Hoofdtelefoon ......................................... 0,25 mV/8 Ohm Kanaalscheiding (1 kHz) ........................... meer dan 40 dB CrossTalk (125 Hz) .................................... meer dan 55 dB TECHNISCHE GEGEVENS ALGEMEEN Spanningsvereisten Model voor de V.S. en Canada................... 120 V, 60 Hz Model voor Europa en Groot-Brittannië ... 230 V, 50 Hz Model voor Australië................................... 240 V, 50 Hz Algemeen model en model voor China ....110/120/220/ 240 V, 50/60 Hz Stroomverbruik KX-W421 ........................................... 14 W/7 W (Standby) KX-W321 Model voor de V.S. en Canada ....................................................... 11 W/7 W (Standby) Overige modellen ........................ 12 W/7 W (Standby) Afmetingen (B x H x D)....................... 435 x 146 x 279 mm Gewicht ....................................................................... 5,0 kg Accessoires Uitgangssnoer .........................................................1paar
