Produkttyp	Dokumentförstörare
Varumärke	Rexel
Modell	RDM1150
Antistopp-teknik	Mercury
Smörjsystem	Automatisk (automatisk oljning)
Typ av papperskorg	Dörr för papperskorg (ej avtagbar papperskorg)
Hjul	Ja
Strömbrytare	På/av på baksidan
Knappsats	Automatisk start, backning, kontinuerlig framåt
LED-lampor	Antistopp (blå), papperskorg full (röd), dörr öppen (röd), nedkylning (röd), oljenivå (röd/grön), auto-oljning (grön)
Säkerhet	Automatisk stopp när dörren öppnas, termoskydd
Kompatibilitet	Endast papper (inga CD, kreditkort, gem, häftklamrar)
Garanti	2 år (delar och arbete), 20 år på skärverk
Medföljande tillbehör	60 ml oljeflaska
Valfria tillbehör	Återvunnen avfallssäck (2102441), smörjark (2101949), Rexel-olja (1760049)
Underhåll	Automatisk smörjning, använd Rexel-olja

Vanliga frågor - RDM1150 REXEL

Hur installerar jag dokumentförstöraren för första gången?

Efter uppackning, ta bort papperskorgen eller stödramen och CD-avfallskorgen. Anslut enheten, sätt strömbrytaren på baksidan i läge på, tryck på automatisk start-knappen. Före första användning, öppna oljetankens lock och häll i den medföljande 60 ml oljeflaskan. Håll automatisk start-knappen intryckt i 5 sekunder för att starta systemet.

Vad gör jag om den röda lampan för full papperskorg tänds?

Dokumentförstöraren stannar och den röda lampan papperskorg full tänds. Öppna dörren, ta bort stödramen för avfallssäcken, töm papperskorgen, stäng sedan dörren. Tryck på automatisk start-knappen för att återuppta förstöringen. Modellerna RDM1150 utför automatisk självrengöring efter att säcken satts tillbaka.

Kan jag förstöra CD-skivor eller kreditkort med RDM1150?

Nej, modellen RDM1150 kan inte förstöra CD, kreditkort, gem eller häftklamrar. Garantin skulle ogiltigförklaras vid försök. Använd den endast för papper.

Vad betyder den röda lampan för nedkylning?

Den röda lampan nedkylning tänds när enheten överhettats efter långvarig kontinuerlig användning. Låt den svalna tills lampan slocknar innan du fortsätter.

Hur fungerar Mercury antistopp-teknik?

Tekniken Mercury mäter pappersbunten tjocklek via sensorer. Om den överstiger kapaciteten blir lampan röd och motorn startar inte. Du måste ta bort några ark tills lampan blir grön, sedan börjar förstöringen automatiskt. Detta förhindrar stopp.

Vad gör jag vid papperstopp?

Använd funktionen backning genom att trycka på motsvarande knapp för att mata ut papperet. Växla mellan backning och framåt för att rensa matningsområdet. Släpp knappen för att stanna.

Hur underhåller jag dokumentförstöraren?

Dokumentförstöraren smörjer automatiskt skärverket. Övervaka oljenivån: om lampan oljenivå tänds, fyll tanken med Rexel-olja (art. 1760049). Använd även smörjark (art. 2101949) för optimalt underhåll.

Kan jag förstöra papper med häftklamrar?

Nej, RDM1150 kan inte förstöra papper som innehåller häftklamrar eller gem. Det skulle slita ut skärverket i förtid och ogiltigförklara garantin.

Vad gör jag om dokumentförstöraren inte startar?

Kontrollera att strömbrytaren på baksidan är i läge på och att papperskorgens dörr är ordentligt stängd. Om den röda lampan dörr öppen lyser, stäng dörren. Se till att papperskorgen inte är full och att enheten inte är i nedkylningsläge.

Vilken olja ska jag använda för automatisk oljning?

Använd uteslutande Rexel dokumentförstörare-olja (art. 1760049). Öppna locket på tanken som sitter uppe på enheten och häll i oljan. Automatisk oljning varar cirka 2 sekunder efter 15 minuters förstöring.

BRUKSANVISNING RDM1150 REXEL

d On/Off-knapp (på/av) (bak på maskinen)

e Auto-knapp

f Revers-knapp

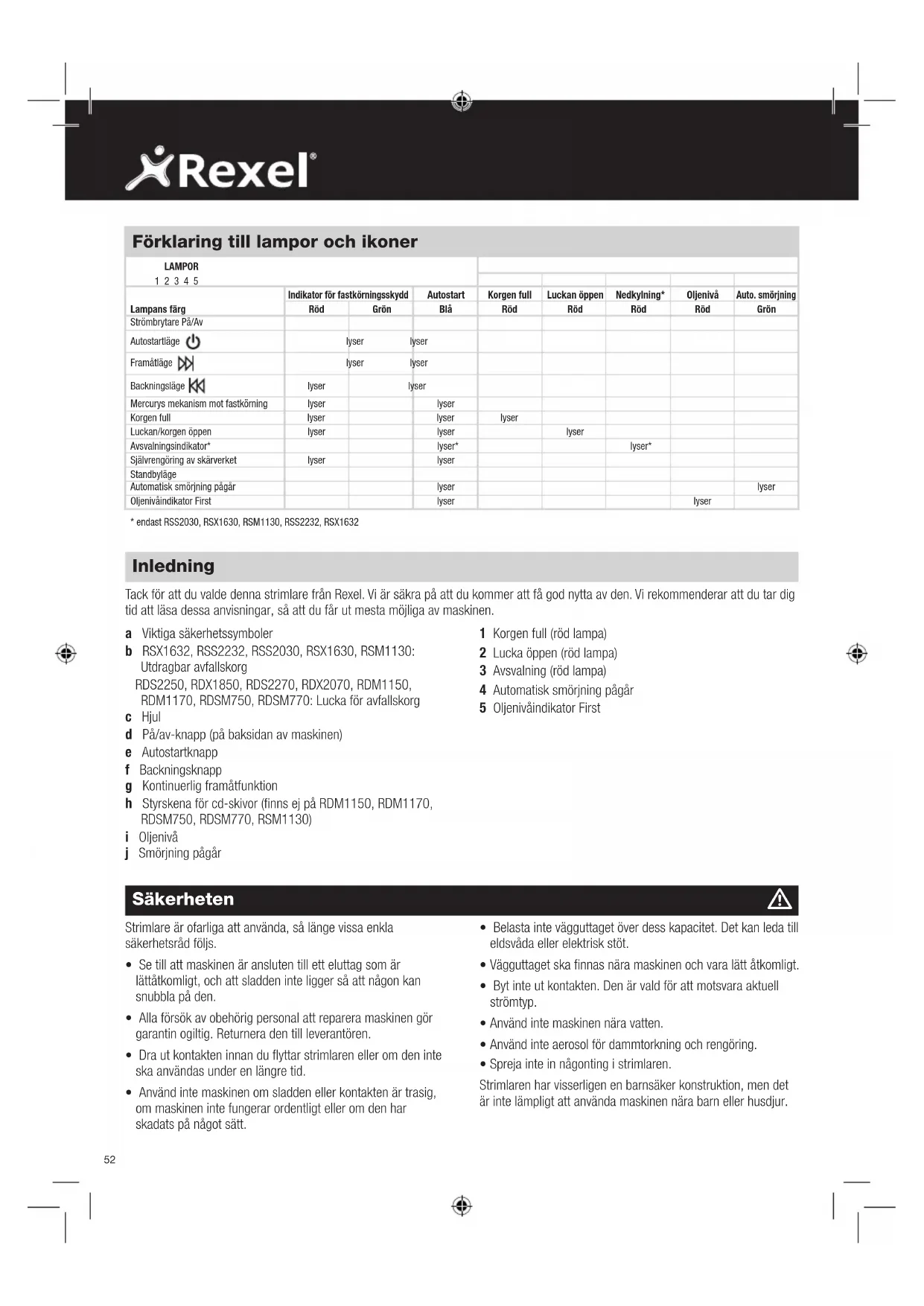

Förklaring till lampor och ikoner

LAMPOR1 2 3 4 5
Lampans färg	Indikator för fastkörningsskydd		Autostart	Korgen full	Luckan öppen	Nedkylning*	Oljenivå	Auto. smörjning
	Röd	Grön	Blå	Röd	Röd	Röd	Röd	Grön
Strömbrytare På/Av
Autostartläge		lyser	lyser
Framåtläge		lyser	lyser
Backningsläge		lyser	lyser
Mercurys mekanism mot fastkörning	lyser		lyser
Korgen full	lyser		lyser	lyser
Luckan/korgen öppen	lyser		lyser		lyser
Avsvalningsindikator*			lyser*			lyser*
Självrengöring av skärverket	lyser		lyser
Standbyläge
Automatisk smörjning pågår			lyser					lyser
Oljeniváindikator First			lyser				lyser

* endast RSS2030, RSX1630, RSM1130, RSS2232, RSX1632

Inledning

Tack för att du valde denna strimlare från Rexel. Vi är säkra på att du kommer att få god nytta av den. Vi rekommenderar att du tar dig tid att läsa dessa anvisningar, så att du får ut mesta möjliga av maskinen.

a Viktiga säkerhetssymboler
b RSX1632, RSS2232, RSS2030, RSX1630, RSM1130: Utdragbar avfallskorg
RDS2250, RDX1850, RDS2270, RDX2070, RDM1150, RDM1170, RDSM750, RDSM770: Lucka för avfallskorg

c Hjul

d På/av-knapp (på baksidan av maskinen)

e Autostartknapp

f Backningsknapp

g Kontinuerlig framåtfunktion

h Styrskena för cd-skivor (finns ej på RDM1150, RDM1170, RDSM750, RDSM770, RSM1130)

i Oljenivå

j Smörjning pågår

1 Korgen full (röd lampa)

2 Lucka öppen (röd lampa)

3 Avsvalning (röd lampa)

4 Automatisk smörjning pågår

5 Oljenivåindikator First

Säkerheten

Strimlare är ofarliga att använda, så länge vissa enkla säkerhetsråd följs.

• Se till att maskinen är ansluten till ett eluttag som är lättåtkomligt, och att sladden inte ligger så att någon kan snubbla på den.
• Alla försök av obehörig personal att reparera maskinen gör garantin ogiltig. Returnera den till leverantören.
• Dra ut kontakten innan du flyttar strimlaren eller om den inte ska användas under en längre tid.
• Använd inte maskinen om sladden eller kontakten är trasig, om maskinen inte fungerar ordentligt eller om den har skadats på något sätt.

• Belasta inte vägguttaget över dess kapacitet. Det kan leda till eldsvåda eller elektrisk stöt.
• Vägguttaget ska finnas nära maskinen och vara lätt åtkomligt.
• Byt inte ut kontakten. Den är vald för att motsvara aktuell strömtyp.
• Använd inte maskinen nära vatten.
• Använd inte aerosol för dammtorkning och rengöring.
• Spreja inte in någonting i strimlaren.

Strimlaren har visserligen en barnsäker konstruktion, men det är inte lämpligt att använda maskinen nära barn eller husdjur.

Kontrollpanel för trimlaren

BackFramåt Autosta

Säkerheten

Detta betyder att du ska vara försiktig, eftersom långt här kan trassla in sig i skärverket.

Detta betyder att du inte ska stoppa in handen i inmatningsöppningen i skärhuvudet.

Detta betyder att du ska vara försiktig med slipsar och andra lösa klädesplagg som kan trassla in sig i skärhuvudet.

Detta betyder att du ska hålla barn borta från trimlaren.

Detta betyder att du ska vara försiktig med hängande smycken som kan trassla in sig i skärhuvudet.

Detta betyder att luckan är öppen.

Detta betyder att avfallskorgen är full.

Detta betyder att inga aerosoler ska användas.

Detta betyder att maskinen är i avsvalningsläge.

Detta avser oljenivån.

Detta betyder att smörjning pågår.

Endast RSM1130, RDM1150 och RDSM750.

Detta betyder att du inte ska riva kreditkort.

Detta betyder att du inte ska riva gem.

Detta betyder att du inte ska riva häftklamrar.

Detta betyder att du inte ska riva cd-skivor.

Säkerhetsfunktion vid öppen lucka

Om luckan öppnas under rivningen träder en säkerhetsmekanism in som genast stoppar rivningen, och symbolen/indikatorn för öppen lucka på indikatorpanelen lyser rött.

Exceptionell fastkörning

Om papperet mot förmodan skulle fastna, använder du backningsfunktionen för att åtgärda fastkörningen (se under Backningsfunktionen).

Växla mellan backningsfunktion och kontinuerlig framåtkörningsfunktion för att rensa fastkörningen.

Innan du börjar

Strimlaren är avsedd att smörja skärverket automatiskt, alltefter behov, för att säkerställa att produkten fortsätter att fungera på högsta nivå och för att förlänga produktens liv. Innan du slår på maskinen för första gången ska du öppna locket till oljetanken överst på strimlaren (j) och tömma i flaskan med 60 ml strimlarolja som följer med som standard. Det är tillräckligt för att strimlaren ska starta första gången och kunna strimla kontinuerligt i ca en timme, innan tanken måste fyllas på igen. Håll ner autostartknappen (f) i 5 sekunder för att starta pumpen och fylla systemet. Detta är bara nödvändigt den allra första gången strimlaren används. När oljepåfyllningsindikatorn tänds ( ), öppnar du locket till oljetanken (j) och fyller på tanken med en flaska Rexel strimlarolja av standardstorlek (1760049). Den automatiska smörjningen ( )r ca 2 sekunder. Du kan höra fördelningspumpen gå. Automatisk smörjning sker efter 15 minuters rivning.

Mercurys mekanism mot fastkörning

Mercury-strimlarna river endast pappersbuntar som är inom strimlarens arkkapacitet. Om en stimlare exempelvis har en kapacitet på 22 ark, går det inte att strimla fler ark än så.

Sensorer i inmatningsområdet mäter tjockleken på pappersbunten som matas in. Den gröna eller röda lampan anger om bunten kan respektive inte kan rivas. Om den gröna lampan lyser betyder det att arkbunten är inom strimlarens arkkapacitet och kan rivas. Om den röda lampan lyser betyder det att du har matat in för mycket papper. Då måste du ta ut några ark för att bunten ska kunna rivas.

Eftersom det inte går att riva fler ark än strimlaren klarar av, blir det aldrig några fastkörningar.

På så sätt sparar du tid genom att du inte behöver backa för att rensa fastkörningar, och du slipper det skräp som det ofta blir när man gör det.

Överhettning

Om modellerna för små kontor (RSS2030, RSX1630, RSM1130, RSS2232 och RSX1632) används kontinuerligt en längre tid, kan strimlaren överhettas. Om det händer tänds termometersymbolen på indikatorpanelen.

När stimlaren är klar att användas igen, slocknar termometersymbolen.

Rexel®

Användning

När du har packat upp produkten drar du ut avfallskorgen eller ramen för avfallssäck (alltefter modell) och tar ut brickan för cd-skärvor, som sitter ovanpå ramen i modellerna för medelstora kontor och ovanpå avfallskorgen i modellerna för små kontor. Brickan kan förvaras på de därför avsedda krokarna på baksidan av maskinen (i). Den används vid rivning av cd-skivor eller kreditkort så att det avfallet inte blandas med återvinningspapperet (gäller inte modellerna RSM1130, RDM1150, RDM1170, RDSM750 och RDSM770).

② Anslut trimlaren till strömmen.
3 Se till att på/av-knappen på baksidan av maskinen är i påslaget läge (d).
4 För att starta rivningen trycker du på autostartknappen (e). Indikatorn för fastkörningsskydd tänds.

Då går strimlaren in i autostartläge, och Mercurys mekanism mot fastkörning träder i funktion. Standbysymbol lyser blått och indikatorn för fastkörningsskydd lyser grönt. Du kan nu börja riva.

5 Mata in arken som ska rivas i matningsområdet. Mercurys mekanism mot fastkörning känner av hur tjockt pappersbunten är som ska rivas.

Om pappersbuntens tjocklek ligger inom strimlarens kapacitet startar motorn, och dokumenten rivs. Knivarna stannar genast när rivningen är avslutad.

Om pappersbunten är tjockare än strimlarens arkkapacitet, ändras färgen på indikatorn för fastkörningsskydd från grönt till rött och motorn startar inte.

6 Om detta händer tar du bara ut några av arken ur bunten och försöker igen, tills indikatorn för fastkörningsskydd lyser grönt igen. Strimlaren startar då automatiskt, och papperet rivs.
7 Om strimlaren lämnas i autostartläge i mer än 2 minuter utan att den används, går strimlaren automatiskt tillbaka till standby-läge för att spara ström.
8 Strimlaren går automatiskt ur standbyläge när papper matas in i inmatningsområdet. Autostartknappen (e) behöver inte tryckas ner.

Backningsfunktionen

1 Om du vill slå om rivningsriktningen under rivning av ett dokument finns det en backningsknapp (f) som du kan använda.
2 Om du trycker på backningsknappen byter knivarna riktning, så att du kan ta ut dokumentet som håller på att rivas. Indikatorn för fastkörningsskydd börjar lysa rött.
3 Backningen pågår bara medan knappen hålls nere. När backningsknappen släpps upp går strimlaren tillbaka till standbyläge.
4 För att gå tillbaka till autostartläge trycker du på autostartknappen (e).

Rivning av cd-skivor och kreditkort

Modellerna RSM1130, RDM1150, RDM1170, RDSM750 och RDSM770 kan inte riva cd-skivor eller kreditkort, och detta avsnitt är därför inte relevant för de tre modellerna. Samtliga andra Mercury-modeller kan riva cd-skivor och kreditkort enligt följande:

1 Det finns en separat cd-bricka för uppsamling av skärvorna från cd-skivor. Se till att den sitter rätt monterad på stödramen för avfallssäckar eller den inbyggda avfallskorgen (modeller för små kontor) innan du river cd-skivor och kreditkort. Skärvor av cd-skivor och kreditkort ska slängas separat från papper.
2 Dra upp styrskenan för cd-skivor (h) mitt i inmatningsområdet och knäpp fast den över inmatningsspringan.
3 För rivning av kreditkort ställer du strimlaren i autostartläge och för in kortet i linje med pilen i inmatningsområdet. Riv bara ett kreditkort åt gången.
4 För rivning av cd-skivor för du ut styrskenans sidor, ställer strimlaren i autostartläge och för in cd-skivan i mitten av cd-springan. Riv bara en cd-skiva åt gången.
5 Töm brickan för cd-avfall efter 8 kreditkort eller cd-skivor, så att du inte riskerar att få sådant avfall i återvinningspapperet. Ta ut cd-brickan innan du börjar riva papper.

Korgen full

När avfallskorgen är full fungerar inte strimlaren, och symbolen för full avfallskorg lyser rött.

Du måste tömma korgen när detta händer.

• Dra ut korgen för att tömma den (RSS2030, RSX1630, RSM1130, RSS2232, RSX1632).
• Öppna luckan och dra ut stödramen för avfallssäck (RD2250, RDX1850, RDM1150, RDM1170, RDSM750, RDSM770, RDS2270, RDX2070).

När avfallskorgen är tom stänger du dörren/trycker in korgen och trycker på autostartknappen för att fortsätta rivningen.

Obs: RSX1630, RSX1632, RDX1850, RDX2070, RDM1150, RDM1170, RDSM750, RDSM770 - När avfallssäcken har satts in igen och/eller luckan har stängts, backar strimlaren i tre sekunder, stannar i två sekunder och kör sedan framåt i tre sekunder, så att eventuellt kvarvarande papper töms ur skärverket. Denna unika "självrensande" mekanism är ytterligare en teknologi från Rexel för att förhindra fastkörningar.

Tillbehör till strimlare

Vi rekommenderar att en återvinningssäck av papper används på samtliga modeller. Se tabellen nedan för rätt tillbehörskod för din modell.

Modell Tillbehörets beteckning Detalj- Antal i nummer kartongen

RSS2030RSX1630RSM1130	Ätervinningssäck 2102063 20Smörjark 2101949 20
RSS2232RSX1632	Ätervinningssäck 2102505 50Smörjark 2101949 20
RDS2250RDX1850RDM1150*RDSM750*	Ätervinningssäck 2102441 50AS1000 Plastsäck för avfall 40070 100Smörjark 2101949 20*Rexel strimlarolja	1760049
RDS2270RDX2070RDM1170*RDSM770*	Ätervinningssäck 2102442 50AS1000 Plastsäck för avfall 40070 100Smörjark 2101949 20*Rexel strimlarolja	1760049

Garanti

ACCO Brands produkt- och komponentgaranti avseende defekter i material och utförande gäller vid normal användning under en period av 24 månader från ursprungligt inköpsdatum. Under denna period reparerar eller ersätter vi en defekt produkt eller komponent under följande garantivillkor:

Garantin gäller endast defekter i material och utförande under normal användning, och omfattar inte skador på produkter eller komponenter som uppstår till följd av:

ändringar, reparationer, modifieringar eller service som utförts av annat än godkänt ACCO-servicecenter.

olycka, slarv, missbruk eller felaktig användning på grund av underlåtenhet att följa normala användningsprocedurer för en produkt av detta slag.

Inget i denna garanti medför att ACCO kan avsäga sig ansvar i händelse av dödsfall och personskada till följd av underlåtenhet från ACCO:s sida. Denna garanti erbjuds (under dessa villkor och krav) utöver, och påverkar inte, dina juridiska rättigheter.

Tilläggsgaranti

ACCO Brands garanterar att knivbladen på strimlaren är fria från defekter i material och utförande i tio år från ursprungligt inköpsdatum på modellerna RSS2030, RSX1630, RSM1130, RSS2232 och RSX1632, och i 20 år på modellerna RDS2250, RDX1850, RDM1150, RDM1170, RDSM750, RDSM770, RSS2270 och RDX2070.

* Notera att knivbladen gradvis slits ner vid rivning av hopfästa ark (häftklamrar och gem) – detta omfattas inte av garantin. Vad gäller rivning av cd-skivor så har Rexels strimlare för medelstora och små kontor utformats för att riva upp till 500 resp. 300 cd-skivor under garantiperioden. Rivning av ett större antal cd-skivor sliter ner knivbladen, och omfattas inte av garantin.

**Modellerna RSM1130, RDM1150, RDM1170, RDSM750 och RDSM770 är INTE konstruerade för att riva cd-skivor, kreditkort, gem eller häftklammer. Försök att göra det gör garantin ogiltig.

Dessa villkor skall i alla avseenden styras av och tolkas enligt engelsk lag, och är underkastade engelska domstolars uteslutande jurisdiktion.
