Produkttyp	Aktenvernichter
Marke	Rexel
Modell	RDM1150
Anti-Stau-Technologie	Mercury
Schmiersystem	Automatisch (automatische Ölung)
Behältertyp	Tür für Behälter (nicht herausnehmbar)
Rollen	Ja
Schalter	Ein/Aus hinten
Bedientasten	Automatischer Start, Rückwärtslauf, Dauer-Vorwärtslauf
LED-Anzeigen	Anti-Stau (blau), Behälter voll (rot), Tür offen (rot), Kühlung (rot), Ölstand (rot/grün), Auto-Ölung (grün)
Sicherheit	Automatischer Stopp bei Türöffnung, Überhitzungsschutz
Kompatibilität	Nur Papier (keine CDs, Kreditkarten, Büroklammern, Heftklammern)
Garantie	2 Jahre (Teile und Arbeit), 20 Jahre auf die Schneidwalzen
Im Lieferumfang enthaltenes Zubehör	60 ml Ölflasche
Optionales Zubehör	Recycling-Abfallbeutel (2102441), Schmierblätter (2101949), Rexel-Öl (1760049)
Wartung	Automatische Schmierung, Rexel-Öl verwenden

Häufig gestellte Fragen - RDM1150 REXEL

Wie installiere ich den Aktenvernichter zum ersten Mal?

Entfernen Sie nach dem Auspacken den Behälter oder den Stützrahmen und den CD-Abfallbehälter. Schließen Sie das Gerät an, stellen Sie den Schalter hinten auf Ein, drücken Sie die Taste für den automatischen Start. Öffnen Sie vor der ersten Verwendung den Deckel des Ölbehälters und gießen Sie die beiliegende 60-ml-Ölflasche ein. Halten Sie die Taste für den automatischen Start 5 Sekunden lang gedrückt, um das System zu befüllen.

Was tun, wenn die rote LED für Behälter voll leuchtet?

Der Aktenvernichter stoppt und die rote LED Behälter voll leuchtet. Öffnen Sie die Tür, entfernen Sie den Stützrahmen des Abfallbeutels, leeren Sie den Behälter und schließen Sie dann die Tür. Drücken Sie die Taste für den automatischen Start, um das Vernichten fortzusetzen. Die Modelle RDM1150 führen nach dem Wiedereinsetzen des Beutels automatisch eine Selbstreinigung durch.

Kann ich mit dem RDM1150 CDs oder Kreditkarten vernichten?

Nein, das Modell RDM1150 kann keine CDs, Kreditkarten, Büroklammern oder Heftklammern vernichten. Bei einem Versuch würde die Garantie erlöschen. Verwenden Sie es nur für Papier.

Was bedeutet die rote Kühlungs-LED?

Die rote LED Kühlung leuchtet, wenn das Gerät nach längerem Dauerbetrieb überhitzt ist. Lassen Sie es abkühlen, bis die LED erlischt, bevor Sie fortfahren.

Wie funktioniert die Anti-Stau-Technologie Mercury?

Die Mercury-Technologie misst die Dicke des Papierstapels mittels Sensoren. Übersteigt sie die Kapazität, wird die LED rot und der Motor startet nicht. Sie müssen einige Blätter entfernen, bis die LED grün wird, dann beginnt das Vernichten automatisch. So werden Staus vermieden.

Was tun bei einem Papierstau?

Verwenden Sie die Funktion Rückwärtslauf, indem Sie die entsprechende Taste drücken, um das Papier auszuwerfen. Wechseln Sie zwischen Rückwärts- und Vorwärtslauf, um den Einzugsbereich zu befreien. Lassen Sie die Taste los, um anzuhalten.

Wie warte ich den Aktenvernichter?

Der Aktenvernichter schmiert die Schneidwalzen automatisch. Überwachen Sie den Ölstand: Wenn die LED Ölstand leuchtet, füllen Sie den Behälter mit Rexel-Öl (Art.-Nr. 1760049). Verwenden Sie auch Schmierblätter (Art.-Nr. 2101949) für optimale Wartung.

Kann ich geheftete Blätter vernichten?

Nein, der RDM1150 kann keine Blätter mit Heftklammern oder Büroklammern vernichten. Dies würde die Schneidwalzen vorzeitig abnutzen und die Garantie erlöschen lassen.

Was tun, wenn der Aktenvernichter nicht startet?

Überprüfen Sie, ob der Schalter hinten auf Ein steht und die Tür des Behälters richtig geschlossen ist. Wenn die rote LED Tür offen leuchtet, schließen Sie die Tür. Stellen Sie sicher, dass der Behälter nicht voll ist und sich das Gerät nicht im Kühlmodus befindet.

Welches Öl soll für die automatische Ölung verwendet werden?

Verwenden Sie ausschließlich Rexel-Aktenvernichter-Öl (Art.-Nr. 1760049). Öffnen Sie den Deckel des oben befindlichen Behälters und gießen Sie das Öl ein. Die automatische Ölung dauert etwa 2 Sekunden nach 15 Minuten Vernichtungsbetrieb.

BEDIENUNGSANLEITUNG RDM1150 REXEL

D Bedienungsanleitung

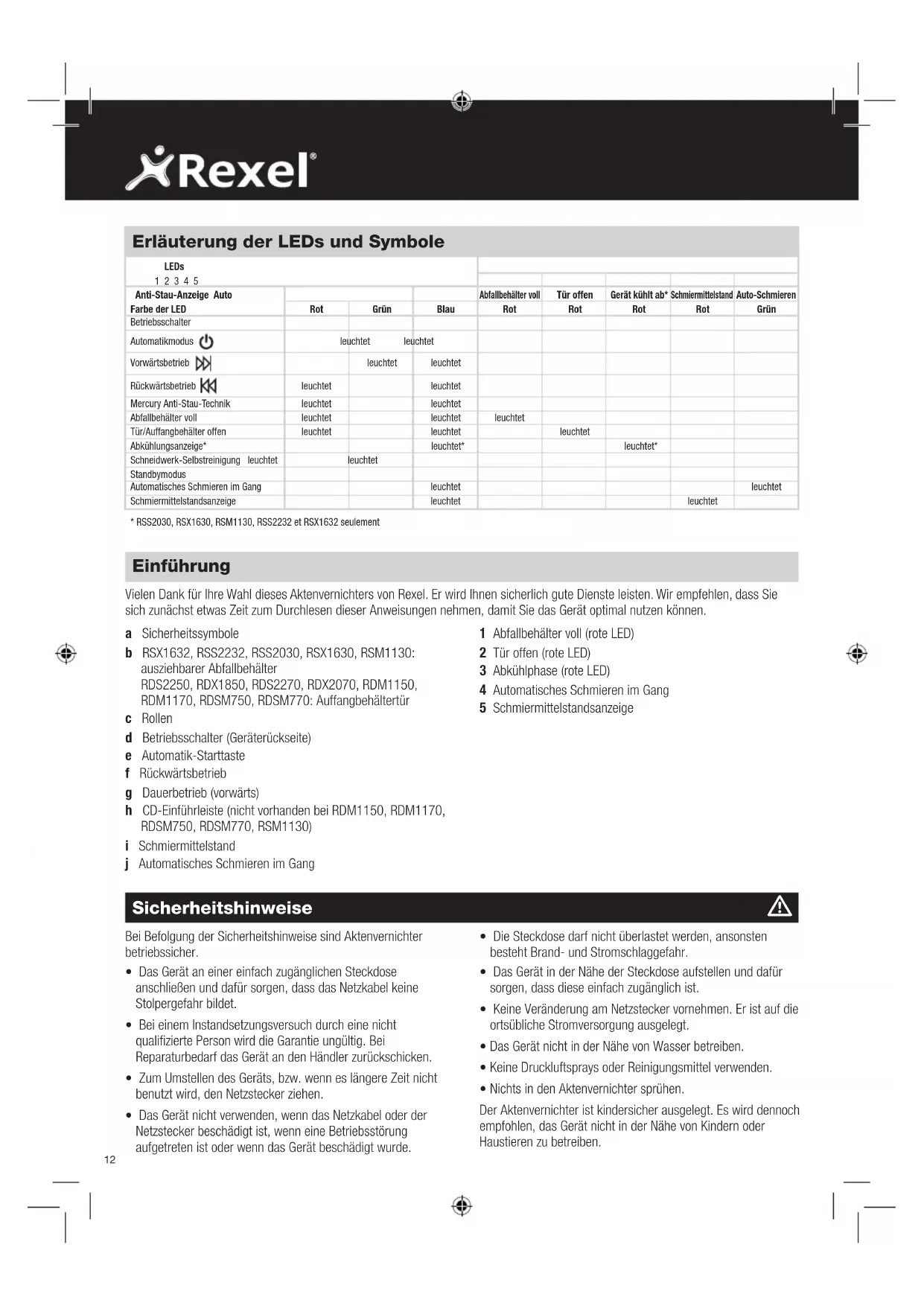

Erläuterung der LEDs und Symbole

LEDs1 2 3 4 5
Anti-Stau-Anzeige AutoFarbe der LED				Abfallbehälter voll	Tür offen	Gerät kühlt ab*	Schmiermittelstand	Auto-Schmieren
	Rot	Grün	Blau	Rot	Rot	Rot	Rot	Grün
Betriebsschalter
Automatikmodus	leuchtet leuchtet
Vorwärtsbetrieb		leuchtet	leuchtet
Rückwärtsbetrieb	leuchtet		leuchtet
Mercury Anti-Stau-Technik	leuchtet		leuchtet
Abfallbehälter voll	leuchtet		leuchtet	leuchtet
Tür/Auffangbehälter offen	leuchtet		leuchtet		leuchtet
Abkühlungsanzeige*			leuchtet*			leuchtet*
Schneidwerk-Selbstreinigung leuchtet		leuchtet
Standbymodus
Automatisches Schmieren im Gang			leuchtet					leuchtet
Schmiermittelstandsanzeige			leuchtet				leuchtet

Vielen Dank für Ihre Wahl dieses Aktenvernichters von Rexel. Er wird Ihnen sicherlich gute Dienste leisten. Wir empfehlen, dass Sie sich zunächst etwas Zeit zum Durchlesen dieser Anweisungen nehmen, damit Sie das Gerät optimal nutzen können.

a Sicherheitssymbole
b RSX1632, RSS2232, RSS2030, RSX1630, RSM1130: ausziehbarer Abfallbehälter RDS2250, RDX1850, RDS2270, RDX2070, RDM1150, RDM1170, RDSM750, RDSM770: Auffangbehältertür
c Rollen
d Betriebsschalter (Geräterückseite)
e Automatik-Starttaste
f Rückwärtsbetrieb
g Dauerbetrieb (vorwärts)
h CD-Einführleiste (nicht vorhanden bei RDM1150, RDM1170, RDSM750, RDSM770, RSM1130)
i Schmiermittelstand
j Automatisches Schmieren im Gang

1 Abfallbehälter voll (rote LED)
2 Tür offen (rote LED)
3 Abkühlphase (rote LED)
4 Automatisches Schmieren im Gang
5 Schmiermittelstandsanzeige

Sicherheitshinweise

Bei Befolgung der Sicherheitshinweise sind Aktenvernichter betriebssicher.

• Das Gerät an einer einfach zugänglichen Steckdose anschließen und dafür sorgen, dass das Netzkabel keine Stolpergefahr bildet.
• Bei einem Instandsetzungsversuch durch eine nicht qualifizierte Person wird die Garantie ungültig. Bei Reparaturbedarf das Gerät an den Händler zurückschicken.
• Zum Umstellen des Geräts, bzw. wenn es längere Zeit nicht benutzt wird, den Netzstecker ziehen.

• Das Gerät nicht verwenden, wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn eine Betriebsstörung aufgetreten ist oder wenn das Gerät beschädigt wurde.

• Die Steckdose darf nicht überlastet werden, ansonsten besteht Brand- und Stromschlaggefahr.

• Das Gerät in der Nähe der Steckdose aufstellen und dafür sorgen, dass diese einfach zugänglich ist.
• Keine Veränderung am Netzstecker vornehmen. Er ist auf die ortsübliche Stromversorgung ausgelegt.
  • Das Gerät nicht in der Nähe von Wasser betreiben.
• Keine Druckluftsprays oder Reinigungsmittel verwenden.
• Nichts in den Aktenvernichter sprühen.

Der Aktenvernichter ist kindersicher ausgelegt. Es wird dennoch empfohlen, das Gerät nicht in der Nähe von Kindern oder Haustieren zu betreiben.

Bedienfeld

RückwärtsVorwärts

Sicherheitshinweise

Lange Haare vom Gerät fernhalten, damit sie nicht in das Schneidwerk geraten.

Nicht in den Einzugsschlitz fassen.

Krawatten und andere lose Kleidungsstücke vom Gerät fernhalten, damit sie nicht in das Schneidwerk geralen.

Kinder vom Gerät fernhalten.

Losen Schmuck vom Gerät fernhalten, damit er nicht in das Schneidwerk gerät.

Tür offen.

Abfallbehälter voll.

Keine Sprühmittel verwenden.

Gerät in Abkühlphase.

Schmiermittelstand niedrig.

Schmierung im Gang.

Nur RSM1130, RDM1150 und RDSM750:

Keine Kreditkarten vernichten.

Keine Büroklammern vernichten.

Keine Heftklammern vernichten.

Keine CDs vernichten.

Sicherheitsabschaltung bei offener Gerätetür

Wird während der Aktenvernichtung die Gerätetür geöffnet, stellt das Gerät den Betrieb sofort ein, und das Tür-offen-Symbol leuchtet rot auf.

Staubehebung

Für den unwahrscheinlichen Fall, dass es doch einmal zu einem Papierstau kommt, die Rückwärtsfunktion verwenden, um den Stau im Aktenvernichter zu beheben (siehe dazu den Abschnitt „Rückwärtsbetrieb“).

Zur Entnahme gestauter Blätter im Zufuhrbereich zwischen Vorwärtsdauerbetrieb und Rückwärtsbetrieb hin- und herschalten.

Vorbereitung des Geräts

Die automatische Schmierung des Schneidwerks gewährleistet eine möglichst lange Gerätelebenszeit und einen optimalen Betrieb. Vor der ersten Inbetriebnahme des Geräts den Deckel des Schmiermittelbehälters (j) oben am Gerät aufklappen und die im Lieferumfang enthaltene 60-ml-Schmiermittelflasche in den Behälter entleeren. Diese Menge ist ausreichend für die Inbetriebnahme und ca. eine Stunde Dauerbetrieb. Danach muss Schmiermittel nachgefüllt werden. Die Automatik-Starttaste (f) fünf Sekunden lang gedrückt halten. Damit wird die Pumpe eingeschaltet und der Kreislauf gefüllt. Dieser Arbeitsschritt ist nur bei der ersten Inbetriebnahme des Geräts erforderlich. Wenn die Schmiermittelstandsanzeige aufleuchtet ( ), den Deckel des Schmiermittelbehälters (j) aufklappen und Aktenvernichterschmiermittel von Rexel (1760049) nachfüllen. Die automatische Schmierung wauert etwa 2 Sekunden. Während dieser Zeit ist die Schmiermittelpumpe zu hören. Die automatische Schmierung erfolgt nach einer Betriebsdauer von 15 Minuten.

Mercury-Anti-Stau-Technik

Mercury-Aktenvernichter verarbeiten einen Papierstapel nur dann, wenn er die Blattkapazität des Aktenvernichters nicht überschreitet. Ein Aktenvernichter mit einer Kapazität von 22 Blatt lässt beispielsweise nicht zu, dass mehr Blätter auf einmal vernichtet werden.

Die Sensoren im Papierzufuhrbereich messen die Stapeldicke. Anhand der Farbe der LED (rot oder grün) ist erkennbar, ob das eingeführte Papier vernichtet werden kann oder nicht. Grün bedeutet, dass der Papierstapel im Rahmen der Blattkapazität des Aktenvernichters liegt und somit verarbeitet werden kann. Rot bedeutet, dass zu viel Papier eingeführt wurde und einige Blätter entfernt werden müssen, bevor der Stapel vernichtet werden kann.

Da nie mehr Blätter zugeführt werden können, als der Aktenvernichter tatsächlich vernichten kann, werden Papierstaus vermieden.

Der mit der Staubeseitigung verbundene Zeitaufwand sowie die daraus resultierenden Widrigkeiten entfallen somit.

Überhitzung

Werden die Modelle für kleine Büros (RSS2030, RSX1630, RSM1130, RSS2232 und RSX1632) längere Zeit im Dauerbetrieb eingesetzt, kann es zu einer Geräteüberhitzung kommen. In diesem Fall leuchtet das Thermometersymbol auf dem Anzeigenfeld auf.

Das Symbol erlischt, sobald das Gerät ausreichend abgekühlt ist.

Rexel®

Betrieb

Nach dem Auspacken des Geräts den Auffangbehälter bzw. die Abfallbeutelaufhängung (je nach Modell) herausziehen, und den CD-Restebehälter (oben auf der Aufhängung bzw. dem Auffangbehälter) abnehmen. Den CD-Restebehälter an den Haken außen (i) aufbewahren und zum Vernichten von CDs bzw. Kreditkarten zur Abfalltrennung verwenden (gilt nicht für die Modelle RSM1130, RDM1150, RDM1170, RDSM750 und RDSM770).
2 Den Aktenvernichter an eine Netzsteckdose anschließen.
3 Das Gerät am Betriebsschalter (d) an der Geräterückseite einschalten.
4 Zum Starten des Geräts die Automatik-Starttaste (e) drücken. Die Anti-Stau-Anzeige leuchtet auf.

Der Aktenvernichter wechselt jetzt in den Automatikmodus, und die Mercury-Anti-Stau-Funktion wird eingeschaltet. Die Standby-Anzeige leuchtet blau, die Anti-Stau-Anzeige grün. Das Gerät ist jetzt einsatzbereit.

5 Das zu vernichtende Papier in den Zufuhrbereich einführen. Die Stapeldicke wird nun an den Anti-Stau-Sensoren gemessen.

Liegt die Stapeldicke im zulässigen Bereich, wird der Motor gestartet, und die Akten werden vernichtet. Der Schneidwerkbetrieb wird automatisch eingestellt, sobald die Vernichtung abgeschlossen ist.

Überschreitet die Stapeldicke die Blattkapazität des Aktenvernichters, wechselt die Farbe der Anti-Stau-Anzeige von grün zu rot, und der Motor wird nicht gestartet.

In diesem Fall einige der Blätter aus dem Papierstapel entfernen und erneut versuchen, den Stapel einzuführen. Diesen Arbeitsschritt wiederholen bis die Anti-Stau-Anzeige wieder grün aufleuchtet. Der Vernichtungsvorgang beginnt dann automatisch.
7 Verbleibt der Aktenvernichter länger als zwei Minuten im Automatikmodus, ohne benutzt zu werden, schaltet er automatisch zur Stromeinsparung wieder in den Standbymodus.
8 Sobald Papier in den Einzugsschlitz eingeführt wird, schaltet das Gerät automatisch in den Betriebsmodus um. Die Automatik-Starttaste (e) muss hierfür nicht gedrückt werden.

Rückwärtsbetrieb

Das Gerät besitzt eine Rückwärtsbetrieb-Taste (f), mit deren Hilfe die Betriebsrichtung des Schneidwerks, falls gewünscht, während der Aktenvernichtung umgekehrt werden kann.
2 Bei Drücken dieser Taste schaltet das Schneidwerk auf Rückwärtsbetrieb, und bereits eingezogene Dokumente können wieder entnommen werden. Die Anti-Stau-Anzeige leuchtet dann rot.
3 Der Rückwärtsbetrieb läuft nur so lange, wie die Taste gedrückt bleibt. Sobald die Taste losgelassen wird, schaltet der Aktenvernichter wieder in den Standbymodus.
4 Zur Wiederaufnahme des Automatikbetriebs die Automatik-Starttaste (e) drücken.

Vernichtung von CDs und Kreditkarten

Die Modelle RSM1130, RDM1150, RDM1170, RDSM750 und RDSM770 sind nicht für die Vernichtung von CDs und Kreditkarten geeignet. Dieser Abschnitt gilt daher nicht für diese Modelle. Bei sämtlichen anderen Mercury-Modellen folgendermaßen vorgehen:

1 Zum Auffangen des CD-Abfalls dient ein separater CD-Restebehälter. Dieser muss zur Vernichtung von CDs/Kreditkarten auf der Abfallbeutelaufhängung bzw. dem Auffangbehälter (Modelle für kleine Büros) angebracht werden. CD- und Kreditkartenreste müssen separat vom Papier entsorgt werden.
2 Die in der Mitte des Zufuhrbereichs angebrachte CD-Einführleiste (h) nach oben ziehen und über den Zufuhrschlitz klappen.
3 Zum Vernichten von Kreditkarten das Gerät in den Automatikmodus schalten, die Kreditkarte an dem Pfeil am Zufuhrschlitz ausrichten und zuführen. Immer nur eine Kreditkarte auf einmal zuführen.
4 Zum Vernichten von CDs die CD-Einführleiste ausziehen, das Gerät in den Automatikmodus schalten und die CD in der Mitte des CD-Schlitzes zuführen. Immer nur eine CD auf einmal zuführen.
5 Den CD-Restebehälter nach dem Vernichten von acht Kreditkarten bzw. CDs leeren, damit keine Karten-/CD-Reste in den Papierabfallbeutel geraten. Vor dem erneuten Vernichten von Papier den CD-Restebehälter abnehmen.

Abfallbehälter voll

Wenn der Papierabfallbeutel voll ist, stellt das Gerät den Betrieb ein, und die Anzeige „Abfallbehälter voll“ leuchtet rot.

Der Abfallbehälter muss dann geleert werden.

• Abfallbehälter herausziehen (RSS2030, RSX1630, RSM1130, RSS2232, RSX1632).
• Die Tür öffnen und die Aufhängung des Abfallbeutels aus dem Gerät ziehen (RD2250, RDX1850, RDM1150, RDM1170, RDSM750, RDSM770, RDS2270, RDX2070).

Behälter leeren, Tür schließen bzw. Behälter in das Gerät zurückschieben und die Automatik-Starttaste drücken, um den Betrieb wiederaufzunehmen.

Hinweis: Modelle RSX1630, RSX1632, RDX1850, RDX2070, RDM1150, RDM1170, RDSM750, RDSM770: Sobald der neue Abfallbeutel eingehängt und/oder die Gerätetür geschlossen wurde, läuft das Gerät drei Sekunden lang rückwärts, hält zwei Sekunden lang an und läuft dann drei Sekunden lang vorwärts, sodass sämtliche Papierreste aus dem Schneidwerk entfernt werden. Diese Selbstreinigung ist eine zusätzliche Spezialstauvermeidungstechnik von Rexel.

Zubehör

Zur Recyclingzwecken wird für alle Modelle empfohlen, Abfallbeutel aus Papier zu verwenden. Die nachfolgende Tabelle enthält die Bestellnummern des Zubehörs der verschiedenen Modelle.

Modell Artikel Bestellnr. Gebinde

RSS2030	Recycelbare Abfallbeutel 2102063 20RSX1630 Schmiermittelblätter 2101949 20RSM1130
RSS2232	Recycelbare Abfallbeutel 2102505 50RSX1632 Schmiermittelblätter 2101949 20
RDS2250	Recycelbare Abfallbeutel 2102441 50RDX1850 AS1000-Abfallbeutel aus Plastik 40070 100RDM1150* Schmiermittelblätter 2101949 20RDSM750* *Aktenvernichterschmiermittel von Rexel 1760049
RDS2270	Recycelbare Abfallbeutel 2102442 50RDX2070 AS1000-Abfallbeutel aus Plastik 40070 100RDM1170* Schmiermittelblätter 2101949 20RDSM770* *Aktenvernichterschmiermittel von Rexel 1760049

Garantie

Alle ACCO Brands-Produkte und deren Bauteile unterliegen bei normaler Verwendung und Wartung einer zweijährigen Garantie ab Kaufdatum auf Material und Verarbeitungsqualität. Während des Gewährleistungszeitraums wird ein defektes Gerät oder Bauteil unter den nachfolgend aufgeführten Bedingungen entweder repariert oder ersetzt.

Diese Garantie deckt ausschließlich Mängel bei Material und Verarbeitungsqualität ab, wenn das Gerät normal verwendet wird. Durch eine der folgenden Ursachen hervorgerufene Schäden an Produkten oder deren Bauteilen werden nicht abgedeckt:

Modifizierung, Reparatur oder Wartung, die von Anderen als dem autorisierten ACCO-Servicepersonal durchgeführt wurde

Unfälle, Nachlässigkeit, Missbrauch oder falsche Anwendung aufgrund einer Missachtung der für ein Gerät des jeweiligen Typs normalen Einsatzmethoden.

Diese Garantie hat keinerlei ausschließende Wirkung auf die Haftbarkeit von ACCO bei Tod oder Personenschaden aufgrund einer Verletzung der Sorgfaltspflicht seitens ACCOs. Diese Garantie gilt (gemäß den vorliegenden Bedingungen) zusätzlich zu jeglichen gesetzlich vorgeschriebenen Rechten und hat auf diese keinerlei Auswirkungen.

Zusatzgarantie

Das Schneidwerk des Aktenvernichters unterliegt einer Garantie auf Material und Verarbeitung ab Erstkaufdatum (bei den Modellen RSS2030, RSX1630, RSM1130, RSS2232 und RSX1632 zehn Jahre, bei den Modellen RDS2250, RDX1850, RDM1150, RDM1170, RDSM750, RDSM770, RSS2270 und RDX2070 zwanzig Jahre).

*Bei Einsatz zur Vernichtung zusammengehefteter oder geklammerter Blätter verschleißt das Schneidwerk schneller. Dies wird durch die Garantie nicht abgedeckt. Rexel-Aktenvernichter für kleine Büros und Abteilungen sind auf die Vernichtung von 300 bzw. 500 CDs während des Garantiezeitraums ausgelegt. Der höhere Schneidwerkverschleiß bei Vernichtung übermäßig vieler CDs wird nicht von der Garantie abgedeckt.

**Die Modelle RSM1130, RDM1150, RDM1170, RDSM750 und RDSM770 sind NICHT zur Vernichtung von CDs, Kreditkarten und Büro-/Heftklammern geeignet. Bei unsachgemäßer Verwendung dieser Modelle verfällt die Garantie.

Sämtliche Aspekte dieser Bedingungen unterliegen der englischen Gesetzgebung, ausschließlicher Gerichtsstand ist England.
