РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RDM1150 REXEL

Благодарим за покупку уничтожителя бумаг фирмы Rexel. Мы уверены, что вы останетесь довольны покупкой. Чтобы получить наибольшую отдачу от прибора, внимательно изучите данную инструкцию.

Важные значки обеспечения безопасности

Кнопка включения/выключения (на задней панели устройства)

Кнопка включения автоматической подачи

Кнопка непрерывной прямой подачи

Направляющий выступ для компакт-диска (отсутствует в моделях RDM1150, RDM1170, RDSM750, RDSM770, RSM1130)

Автоматическая смазка в процессе работы

Корзина заполнена (красный световой индикатор)

Дверца открыта (красный световой индикатор)

Охлаждение (красный световой индикатор)

Автоматическая смазка в процессе работы

Индикатор уровня масла Инструкциипотехникебезопасности При соблюдении элементарных правил техники безопасности уничтожители бумаг безопасны в эксплуатации.

Шнур электропитания аппарата должен включаться в легкодоступную сетевую розетку и не препятствовать проходу

Любая попытка ремонта описываемого устройства неквалифицированным персоналом аннулирует гарантийные обязательства. Для ремонта возвращайте устройство поставщику.

Для перемещения уничтожителя бумаг либо в случае длительного перерыва в его эксплуатации отсоединяйте шнур электропитания устройства от сети.

Запрещено эксплуатировать устройство при наличии любых неисправностей или повреждений шнура и вилки питания.

Запрещается нагружать розетки сети электропитания сверх их номинальной мощности – это может привести к пожару или к поражению электрическим током.

Розетка сети электропитания должна находиться рядом с устройством и быть легкодоступной.

Запрещено модернизировать соединительную вилку – она сконструирована под соответствующий источник электропитания.

Запрещено использовать вблизи воды.

Запрещено использовать аэрозольные распылители и очистители.

КАТЕГОРИЧЕСКИ запрещено распылять любые вещества внутрь уничтожителя бумаг. Описываемый уничтожитель бумаг конструктивно безопасен для детей, тем не менее, не рекомендуется эксплуатировать устройство поблизости от детей и домашних животных.

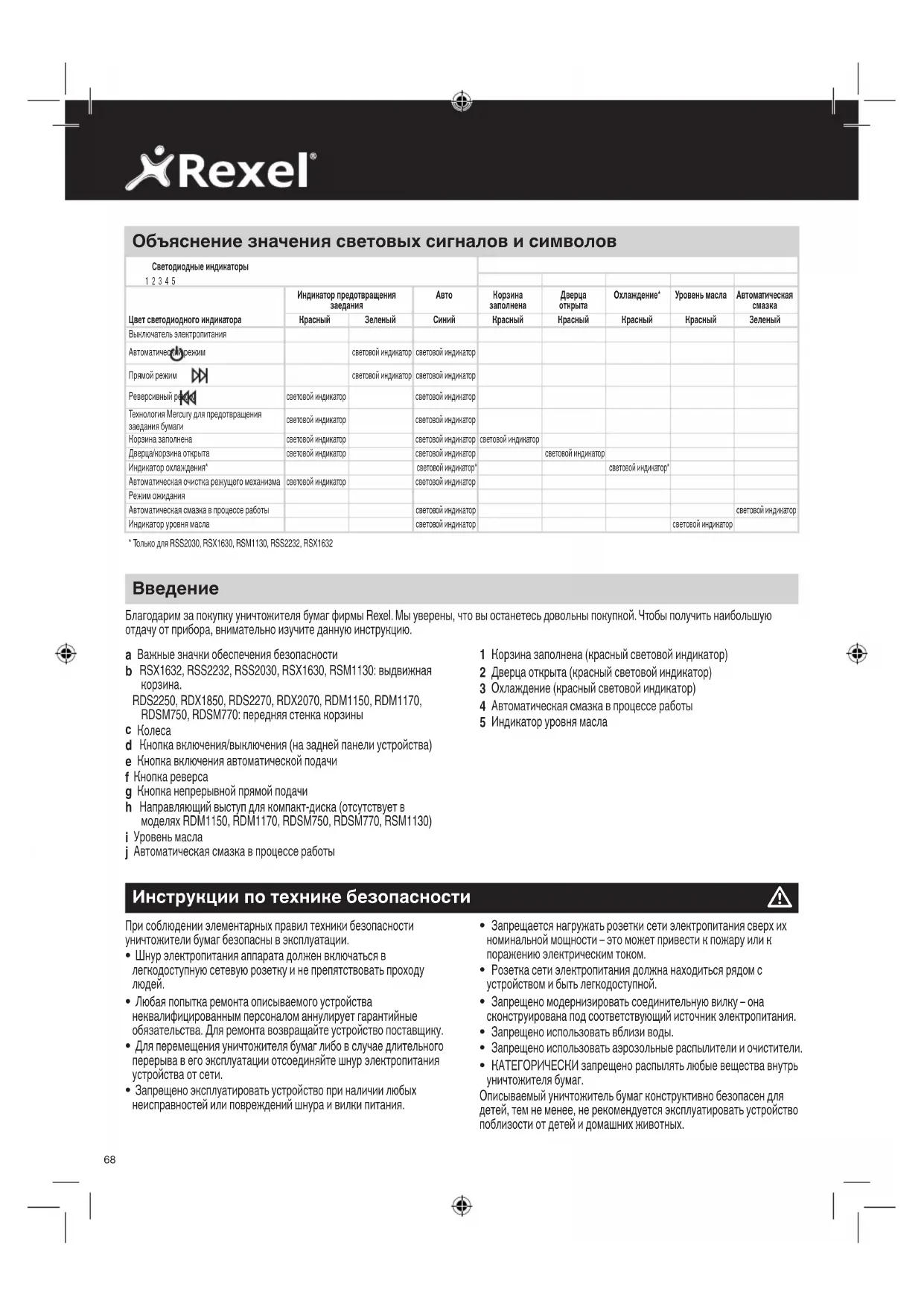

Объяснениезначениясветовыхсигналовисимволов Светодиодныеиндикаторы

Индикаторпредотвращения Авто Корзина Дверца Охлаждение* Уровеньмасла Автоматическая заедания заполнена открыта смазка Цветсветодиодногоиндикатора Красный Зеленый Синий Красный Красный Красный Красный Зеленый Выключатель электропитания Автоматический режим световой индикатор световой индикатор Прямой режим световой индикатор световой индикатор Реверсивный режим световой индикатор световой индикатор Технология Mercury для предотвращения световой индикатор световой индикатор заедания бумаги Корзина заполнена световой индикатор световой индикатор световой индикатор Дверца/корзина открыта световой индикатор световой индикатор световой индикатор Индикатор охлаждения* световой индикатор* световой индикатор* Автоматическая очистка режущего механизма световой индикатор световой индикатор Режим ожидания Автоматическая смазка в процессе работы световой индикатор световой индикатор Индикатор уровня масла световой индикатор световой индикатор

• Только для RSS2030, RSX1630, RSM1130, RSS2232, RSX163269

RUS ТехнологияMercuryдля предотвращениязаеданиябумаги Уничтожители бумаг Mercury предназначены для резки стопок бумаги, толщина которых не превышает конструктивно заданного значения для конкретного уничтожителя. Например, уничтожитель, рассчитанный на резку стопок бумаги объемом в 22 листа, не сможет резать стопку, содержащую большее количество листов. Расположенные во входной горловине датчики измеряют толщину поднесенной к горловине стопки бумаги, предназначенной для резки. Красная или зеленая подсветка указывает, сможет или не сможет уничтожитель произвести резку. Зеленая подсветка означает, что толщина стопки бумаги не превышает конструктивной характеристики уничтожителя и бумага будет разрезана. Красная подсветка означает, что в стопке слишком много листов бумаги; чтобы уничтожитель смог ее разрезать, необходимо удалить несколько листов. Наличие функции определения толщины стопки бумаги, не позволяющей начинать резку большего количества листов бумаги, чем уничтожитель способен обработать, предотвращает заедание бумаги. Таким образом, вы не тратите время на использование функции реверса и устранение заедания бумаги, не говоря уже о создаваемой при этом неразберихе. Случаизаеданиябумаги В маловероятном случае заедания бумаги в уничтожителе используйте функцию реверса для разблокировки уничтожителя (см. раздел «Функция реверса»). Попеременное использования функции реверса и непрерывной подачи в прямом направлении поможет разблокировать заедание в устройстве подачи. Функциябезопасностипри открываниидверцы Если дверца устройства открывается во время процесса уничтожения, то, в качестве меры безопасности, уничтожитель бумаг немедленно останавливается, а на его индикаторной панели начинает светиться красный индикатор открытой дверцы.

Если уничтожители для небольших офисов (модели RSS2030, RSX1630, RSM1130, RSS2232 и RSX1632) длительно используются в непрерывном режиме, они могут перегреваться. Если это случится, на индикаторной панели включится световой индикаторный значок термометра. Когда уничтожитель остынет и снова будет готов к работе, световой индикаторный значок термометра погаснет. Панельуправления уничтожителембумаг

Инструкции по технике безопасности Будьте осторожны – длинные волосы могут быть захвачены режущим механизмом! Остерегайтесь приближаться к приемному отверстию режущего

Будьте осторожны – галстуки и любые другие свободные предметы одежды могут быть захвачены режущим механизмом! Не подпускайте детей к уничтожителю бумаг. Будьте осторожны со свободно висящими ювелирными украшениями – они могут быть захвачены режущим механизмом! Открыта дверца. Корзина заполнена. Запрещается использовать аэрозоли. Устройство находится в фазе охлаждения (остывает). ТолькодляRSM1130,RDM1150иRDSM750. Запрещается измельчать компакт-диски. Запрещается измельчать кредитные карты. Запрещается измельчать скобы. Запрещается измельчать скрепки. Уровень масла. Автоматическая смазка в процессе работы. Исходнаянастройка В данном уничтожителе бумаг используется система автоматической смазки (по мере необходимости) режущего механизма; такой принцип обеспечивает максимальную производительность и продлевает срок службы изделия. Перед первым включением устройства, пожалуйста, откройте крышку (j) масляного резервуара и влейте в него (резервуар) все смазочное масло из входящего в комплект поставки флакона объемом 60 мл. Этого количества масла будет достаточно для первого запуска и непрерывной эксплуатации устройства в течение, приблизительно, одного часа. После этого в масляный резервуар необходимо будет долить масла. Нажмите и в течение 5 секунд удерживайте кнопку Auto (Авто) (f), чтобы запустить насос и закачать в систему масло. Эта операция требуется только при первичном включении уничтожителя бумаг. В случае включения светового индикатора Oil Rell ("Долить масло") , откройте крышку (j) и долейте в резервуар стандартное смазочное масло Rexel для уничтожителей бумаг (1760049). Операция автоматической смазки длится около 2 секунд – в это время слышна работа распределительного насоса – и повторяется через каждые 15 минут работы уничтожителя бумажных документов.70 Функцияреверса

Если потребуется изменить направление резки на обратное во время резки документа, то это удобно сделать с помощью специальной кнопки реверса (f).

При нажатии на кнопку реверса режущий механизм изменит направление вращения, что позволит извлечь разрезаемый документ обратно из уничтожителя. При этом индикатор предотвращения заедания загорается красным

Функция реверса работает только при нажатой кнопке реверса. Когда кнопка реверса отпущена, уничтожитель переходит в режим ожидания.

Для возврата в автоматический режим достаточно снова нажать кнопку Авто (e). Уничтожениекомпакт-дискови кредитныхкарт Устройства моделей RSM1130, RDM1150, RDM1170, RDM750 и RDM770 неспособны уничтожать компакт-диски и кредитные карты, поэтому данный раздел к указанным моделям не относится. Устройства всех остальных моделей семейства Mercury могут уничтожать компакт-диски и кредитные карты (см. далее).

Устройство оснащено отдельным лотком для сбора остатков уничтоженных компакт-дисков. Прежде чем приступить к уничтожению компакт-дисков или кредитных карт, убедитесь в том, что этот лоток правильно установлен на рейке корзины или на внутренней корзине (у моделей для небольших офисов). Остатки компакт-дисков и кредитных карт должны утилизироваться отдельно от бумажных

Вытяните расположенную в центре горловины направляющую (h) для компакт-дисков и “защелкните” ее в рабочем положении над приемным отверстием.

Для уничтожения кредитных карт включите уничтожитель в режим автоматической подачи и вставьте кредитную карту в приемное отверстие уничтожителя в соответствии со стрелкой на этом отверстии. За один раз можно уничтожать только одну кредитную карту.

Для уничтожения компакт-дисков раздвиньте боковины направляющей так, чтобы ее длина была равна длине приемного отверстия, включите уничтожитель в режим автоматической подачи и вставьте компакт-диск по центру щели для компакт-дисков. За один раз можно уничтожать только один компакт-диск.

Во избежание смешивания отходов компакт-дисков и кредитных карт с бумажными отходами, опорожняйте лоток для отходов компакт-дисков после уничтожения 8 карт или дисков. Перед возобновлением уничтожения бумажных документов снимите лоток для отходов компакт-дисков. Эксплуатация

После распаковки изделия выдвиньте корзину или раму для пакета с отходами (в зависимости от модели) и снимите лоток для уничтоженных компакт-дисков, который в моделях для отделов установлен сверху на раму для пакета с бумажными отходами, а в моделях для малых офисов – сверху на корзину. Храните этот лоток на наружных фиксаторах (i) и используйте для уничтожения компакт- дисков и кредитных карт с целью раздельной утилизации отходов (не относится к моделям RSM1130, RDM1150, RDM1170, RDSM750 и RDSM770).

Подключите уничтожитель бумаг к сети электропитания.

Установите расположенный на задней панели устройства выключатель подачи питания в положение ON (ВКЛ) (d).

Чтобы начать уничтожение, нажмите на расположенную в центре кнопку Auto (Авто) (e). При этом включится индикатор предотвращения заедания. Это приводит уничтожитель в автоматический режим и активирует механизм предотвращения заедания бумаги Mercury. Включится синий индикатор режима ожидания, а индикатор предотвращения заедания загорится зеленым светом. Теперь уничтожитель готов к работе.

Вставьте уничтожаемую бумагу в горловину. Механизм предотвращения заедания бумаги Mercury определит толщину стопки бумаги, предназначенной для уничтожения. Если толщина стопки бумаги не превышает конструктивных возможностей уничтожителя, произойдет запуск электродвигателя и ваши документы будут уничтожены. Режущее устройство остановится сразу после окончания процесса резки. Если толщина стопки бумаги превышает конструктивные возможности уничтожителя, индикатор предотвращения заедания сменит цвет с зеленого на красный и электродвигатель не запустится.

Если это случится, уменьшите количество листов в стопке и повторите попытку, пока индикатор предотвращения заедания снова не станет зеленым. После этого уничтожитель запустится автоматически и можно будет производить резку бумаги.

Если уничтожитель бумаг находится в автоматическом режиме и не используется более 2 минут, он автоматически переходит в режим ожидания в целях экономии электроэнергии.

Когда бумага вставляется в горловину уничтожителя, он автоматически выходит из режима ожидания. Кнопку Auto (Авто) (e) нажимать не нужно.71

RUS Гарантийныеобязательства Компания ACCO Brands предоставляет гарантию на свои продукты и детали на 24 месяца со дня покупки, которая распространяется на дефекты материалов или качество сборки при условии эксплуатации изделий согласно инструкции. В течение этого периода компания обязуется провести ремонт или замену бракованного продукта или детали на таких

гарантия распространяется только на дефекты материалов или качество сборки при условии эксплуатации изделия согласно инструкции и не распространяется на повреждения продукта или деталей, возникшие в результате:- изменения, ремонта, модификации или обслуживания, выполняемых не в авторизированном сервисном центре ACCO; несчастного случая, небрежности, использования не по назначению или ненадлежащего обращения, которые привели к нарушению нормальных процедур эксплуатации продукта данного типа. Данная гарантия никоим образом не освобождает компанию ACCO от ответственности за смерть или травмы, причиненные в результате небрежности со стороны ACCO. Настоящие гарантийные обязательства предлагаются (в соответствии с настоящими условиями) в дополнение к законным правам потребителя и не затрагивают их. Дополнительнаягарантия Компания ACCO Brands гарантирует качество материалов и сборки ножей уничтожителя бумаги в течение 10 лет (модели RSS2030, RSX1630, RSM1130, RSS2232 и RSX1632) и 20 лет (модели RDS2250, RDX1850, RDM1150, RDM1170, RDSM750, RDSM770, RSS2270 и RDX2070) со дня приобретения уничтожителя первоначальным покупателем.

• Обратите внимание, что ножи могут постепенно затупиться при уничтожении скрепленных (скобами или скрепками) листов; на такие повреждения гарантия не распространяется. Уничтожители бумаги для малых офисов и отделов рассчитаны на уничтожение, соответственно, 300 и 500 компакт-дисков в течение гарантийного периода. Чрезмерное уничтожение компакт-дисков может привести к износу режущих устройств, который не покрывается гарантией. **Модели RSM1130, RDM1150, RDM1170, RDSM750 и RDSM770 НЕ предназначены для уничтожения компакт-дисков, кредитных карт, скрепок и скоб. Любая попытка уничтожения перечисленных материалов аннулирует гарантийные обязательства. Условия данной гарантии во всех отношениях регламентируются и толкуются в соответствии с законодательством Англии, и относятся к юрисдикции исключительно английских судов. Корзиназаполнена При заполнении корзины уничтожитель бумаг прекратит работу, а на индикаторной панели включится красный световой индикатор “Корзина заполнена”. В такой ситуации необходимо очистить корзину.

Откройте дверцу и выдвиньте раму с пакетом для отходов (RD2250, RDX1850, RDM1150, RDM1170, RDSM750, RDSM770, RDS2270, RDX2070). Опорожнив корзину, закройте дверцу/вставьте корзину на место и, нажав кнопку автоподачи, продолжите уничтожение бумажных документов. Примечание: для моделей RSX1630, RSX1632, RDX1850, RDX2070, RDM1150, RDM1170, RDSM750, RDSM770. После установки нового пакета для отходов и/или закрывания дверцы в течение трех секунд уничтожитель работает в реверсивном режиме, затем на две секунды останавливается, после чего еще три секунды работает в прямом режиме, чтобы удалить из режущего механизма все остатки бумаги. Этот уникальный механизм “автоматической очистки” представляет собой фирменную технологию Rexel для предотвращения заедания
