MANUALE UTENTE RDM1150 REXEL

Introduzione Grazie per aver scelto questo distruggidocumenti Rexel. Siamo certi che si rivelerà di grande aiuto nello svolgimento della vostra attività. Si prega di leggere attentamente queste istruzioni per ottenere la massima prestazione dalla macchina.

Importanti simboli di sicurezza

Tasto on/off (sulla parte posteriore della macchina)

Tasto avviamento automatico

Funzionamento continuo in avanti

Lubrificazione in corso

Cestino pieno (spia rossa)

Sportello aperto (spia rossa)

Raffreddamento (spia rossa)

Autolubrificazione in corso

Spia livello dell’olio Precauzioni di sicurezza Il funzionamento del distruggidocumenti è sicuro a condizione che si seguano alcune precauzioni di sicurezza.

Controllare che la macchina sia installata in un luogo che consenta di accedere facilmente alla presa e che il cavo di alimentazione non si trovi in posizione tale da far inciampare le persone.

Qualsiasi intervento di riparazione della macchina effettuato da personale non qualificato annullerà la garanzia. Rendere l’unità al fornitore.

Scollegare il distruggidocumenti dalla presa prima di spostarlo oppure quando non se ne prevede l’uso per periodi di tempo prolungati.

Non utilizzare la macchina se il cavo di alimentazione o la spina sono danneggiati, in caso di cattivo funzionamento o se l’unità è stata danneggiata in qualsiasi modo.

Non sovraccaricare le prese della corrente oltre la propria capacità poiché questo può causare incendi o pericolo di folgorazione.

La presa di alimentazione va installata vicino alla macchina e in un luogo che consenta di accedervi facilmente.

Non modificare la spina di collegamento in quanto è configurata per la sorgente di alimentazione appropriata.

Non utilizzare la macchina vicino ad acqua.

Non utilizzare antipolvere o detergenti aerosol.

NON spruzzare nessuna sostanza nel distruggidocumenti. Nonostante il distruggidocumenti sia stato progettato per essere a prova di bambino, si sconsiglia di utilizzarlo vicino a bambini o animali domestici.

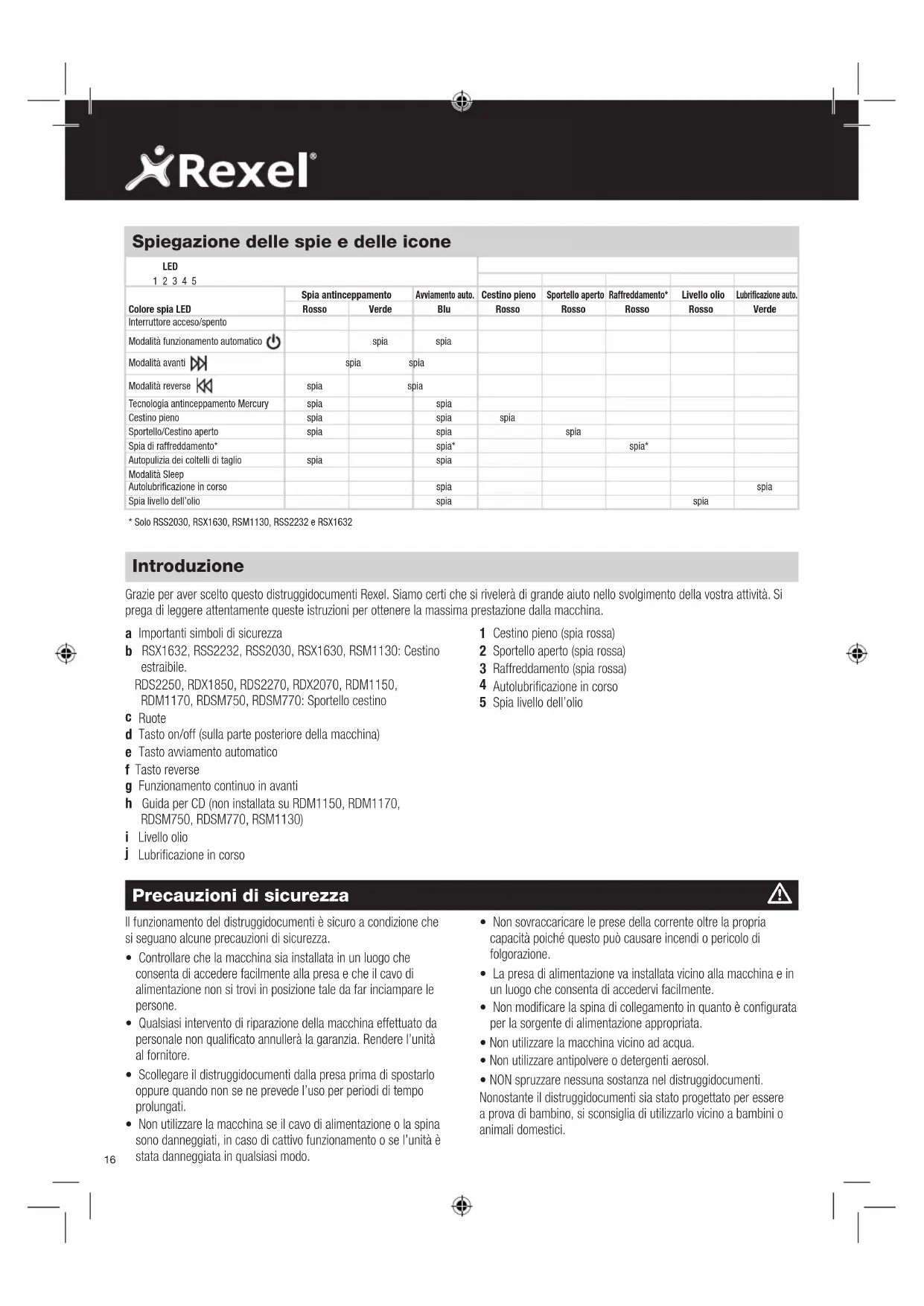

Spiegazione delle spie e delle icone LED

Spia antinceppamento Avviamento auto. Cestino pieno Sportello aperto Raffreddamento* Livello olio Lubrificazione auto. Colore spia LED Rosso Verde Blu Rosso Rosso Rosso Rosso Verde Interruttore acceso/spento Modalità funzionamento automatico spia spia Modalità avanti spia spia Modalità reverse spia spia Tecnologia antinceppamento Mercury spia spia Cestino pieno spia spia spia Sportello/Cestino aperto spia spia spia Spia di raffreddamento* spia* spia* Autopulizia dei coltelli di taglio spia spia Modalità Sleep Autolubrificazione in corso spia spia Spia livello dell’olio spia spia

Tecnologia antinceppamento Mercury I distruggidocumenti Mercury sono in grado di distruggere solo un numero di fogli che non eccede la capacità di taglio indicata. Ciò significa che un distruggidocumenti con una capacità di taglio di 22 fogli non potrà distruggere una quantità di carta superiore. Sensori collocati nell’area di alimentazione dei fogli misurano lo spessore della carta inserita. Il distruggidocumenti comunicherà all’utente, mediante l’illuminazione della spia in rosso o verde, se potrà distruggere o meno i fogli inseriti. La spia verde indica che lo spessore dei fogli inseriti rientra nella capacità di taglio della macchina e che è quindi possibile procedere all’operazione di distruzione. La spia rossa indica che si sono inseriti troppi fogli e che è necessario rimuoverne alcuni per consentire alla macchina di iniziare a distruggere i documenti. Grazie a questa tecnologia non è possibile distruggere un numero di fogli superiore alla capacità di taglio del distruggidocumenti e si impedisce quindi che la macchina si inceppi. Di conseguenza, non si spreca tempo a far funzionare la macchina in reverse per liberare i fogli e si evita di creare problemi e disordine. Casi rari di inceppamento Nell’improbabile eventualità che il distruggidocumenti si inceppi, usare la funzione reverse per sbloccare la macchina (vedere la sezione sul funzionamento in reverse). Passando dal funzionamento in reverse al funzionamento continuo in avanti si potrà più facilmente sbloccare l’area di alimentazione. Funzione di sicurezza per sportello aperto Se lo sportello è aperto durante l’operazione di distruzione dei documenti, il distruggidocumenti, quale precauzione di sicurezza, si arresterà all’istante ed il simbolo/la spia dello sportello aperto sarà invece illuminata in rosso. Surriscaldamento I modelli per piccoli uffici (RSS2030, RSX1630, RSM1130, RSS2232 e RSX1632) potrebbero surriscaldarsi se usati in continuazione per lunghi periodi di tempo. Se ciò dovesse verificarsi, il simbolo del termometro sul pannello display si illuminerà. Quando il distruggidocumenti sarà di nuovo pronto per essere usato, la spia del simbolo del termometro sarà spenta. Pannello di controllo del distruggidocumenti ReverseAvanti Avviamento automatico Precauzioni di sicurezza Questo simbolo significa che bisogna prestare attenzione in quanto i capelli lunghi possono impigliarsi nel gruppo di taglio. Questo simbolo significa che non si devono mettere le mani nell’imboccatura del gruppo di taglio. Questo simbolo significa che bisogna fare attenzione a cravatte e ad altri articoli di abbigliamento lenti che potrebbero impigliarsi nel gruppo di taglio. Questo simbolo significa che è necessario tenere i bambini lontani dal distruggidocumenti. Questo simbolo significa che bisogna fare attenzione a gioielli lenti che potrebbero impigliarsi nel gruppo di taglio. Questo simbolo significa che lo sportello è aperto. Questo simbolo significa che il cestino è pieno. Questo simbolo significa che non si possono utilizzare aerosol. Questo simbolo significa che il distruggidocumenti si sta raffreddando. Solo RSM1130, RDM1150 e RDSM750. Questo simbolo significa che non si devono distruggere CD. Questo simbolo significa che non si devono distruggere carte di credito. Questo simbolo significa che non si devono distruggere punti. Questo simbolo significa che non si devono distruggere graffette. Questo simbolo significa livello dell’olio. Questo simbolo significa lubrificazione in corso. Impostazione iniziale Il distruggidocumenti è stato progettato in maniera tale da provvedere automaticamente alla lubrificazione del gruppo di taglio a seconda delle necessità, per assicurare che continui a funzionare garantendone la migliore prestazione ed aumentandone la vita utile. Prima di accendere la macchina per la prima volta, aprire il tappo del serbatoio dell’olio nella parte superiore del distruggidocumenti (j) e versarvi il contenuto della bottiglia di lubrificante per distruggidocumenti da 60 ml fornita in dotazione con la macchina. Questa quantità è sufficiente per consentire al distruggidocumenti di essere avviato per la prima volta e di funzionare continuamente distruggendo documenti per circa un’ora prima di dover riempire di nuovo il serbatoio. Premere e mantener premuto il tasto di avviamento automatico (f) per 5 secondi per avviare la pompa e l’impianto. Questa operazione è richiesta solo la prima volta che si usa il distruggidocumenti. Quando la spia di riempimento del serbatoio dell’olio si illumina , aprire il tappo del serbatoio dell’olio (j) e riempire il serbatoio utilizzando una bottiglia di lubrificante standard Rexel per distruggidocumenti (1760049). L’operazione automatica di lubrificazione dura circa 2 secondi e si udirà il funzionamento della pompa di distribuzione durante questo periodo di tempo. La funzione di autolubrificazione viene avviata dopo 15 minuti di funzionamento del distruggidocumenti.18 Funzionamento in reverse 1 Il distruggidocumenti è dotato, per una maggiore facilità d’uso, di un tasto reverse (f) per poter cambiare all’occorrenza la direzione di distruzione dei fogli durante l’operazione di distruzione di un documento. 2 Quando si preme il tasto reverse, i coltelli di taglio cambiano direzione consentendo di recuperare il documento inserito. La spia antinceppamento verrà illuminata in rosso. 3 Il funzionamento in reverse è disponibile solo per il periodo in cui rimane premuto il tasto. Quando si rilascia il tasto reverse, il distruggidocumenti ritornerà alla modalità standby. 4 Per ritornare alla modalità di funzionamento automatico, premere di nuovo il tasto di avviamento automatico (e). Distruggere CD e carte di credito I modelli RSM1130, RDM1150, RDM1170, RDSM750 e RDSM770 non possono essere utilizzati per distruggere CD o carte di credito e quindi questa sezione non riguarda questi tre modelli. Tutti gli altri modelli Mercury distruggono CD e carte di credito come descritto di seguito. 1 Un vassoio separato per la raccolta degli sfridi di CD viene fornito in dotazione con la macchina per raccogliere gli sfridi di CD. Assicurarsi che tale vassoio sia stato correttamente montato sulla guida di scorrimento del cestino o sul cestino interno (modelli per piccoli uffici) prima di procedere alla distruzione di CD o carte di credito. Gli sfridi di CD e di carte di credito vanno smaltiti separatamente dalla carta. 2 Estrarre la guida per CD (h) posizionata al centro dell’area di alimentazione e metterla nella posizione giusta sopra l’imboccatura del distruggidocumenti. 3 Per la distruzione delle carte di credito, mettere il distruggidocumenti nella modalità di funzionamento automatico ed inserire la carta come indicato dalla la freccia riportata sull’imboccatura. Distruggere solo 1 carta di credito alla volta. 4 Per distruggere CD, estendere i lati della guida per CD, disporre il distruggidocumenti nella modalità di funzionamento automatico e posizionare il CD al centro dell’apposita imboccatura. Distruggere solo 1 CD alla volta. 5 Svuotare il vassoio per la raccolta degli sfridi di CD dopo aver distrutto 8 carte di credito o CD per evitare che tali sfridi cadano nel comparto della carta distrutta. Rimuovere il vassoio per la raccolta degli sfridi di CD prima di riprendere l’operazione di distruzione della carta. Funzionamento 1 Dopo aver tolto il distruggidocumenti dalla confezione, estrarre il cestino del distruggidocumenti o il telaio di supporto del sacco di ricambio (a seconda del modello) e rimuovere il vassoio per la raccolta degli sfridi di CD, posto sulla parte superiore del telaio nei modelli per uffici medi, e sulla parte superiore del cestino nei modelli per piccoli uffici. Conservare questo vassoio sugli appositi elementi di fissaggio (i) ed utilizzarlo quando si distruggono CD o carte di credito per mantenere i ritagli separati per il riciclaggio (non rilevante per i modelli RSM1130, RDM1150, RDM1170, RDSM750 e RDSM770). 2 Collegare il distruggidocumenti alla rete di alimentazione. 3 Controllare che il tasto on/off sul retro della macchina sia stato messo nella posizione (d). 4 Per iniziare l’operazione di distruzione dei documenti, premere il tasto di avviamento automatico centrale (e). Si illuminerà ora la spia antinceppamento. Queste operazioni attivano la modalità di funzionamento automatico del distruggidocumenti ed il meccanismo antinceppamento Mercury. Il simbolo di standby si illumina in blu e la spia antinceppamento sarà invece illuminata in verde. È ora possibile iniziare a distruggere fogli. 5 Inserire i fogli da distruggere nell’area di alimentazione. Il meccanismo antinceppamento Mercury rivelerà automaticamente lo spessore dei fogli inseriti. Se lo spessore dei fogli rientra nella capacità di taglio della macchina, verrà avviato il motore e i documenti verranno distrutti. I coltelli di taglio si fermeranno automaticamente una volta terminata l’operazione di distruzione della carta. Se lo spessore dei fogli eccede la capacità di taglio della macchina, la spia antinceppamento passerà da verde a rosso ed il motore non verrà avviato. 6 In tale evenienza, togliere qualche foglio da quelli inseriti e tentare di nuovo fino a quando la spia antinceppamento non ritornerà ad essere illuminata in verde. Il distruggidocumenti si avvierà poi automaticamente permettendo di distruggere i fogli. 7 Se lasciato nella modalità di funzionamento automatico per più di 2 minuti senza essere utilizzato, il distruggidocumenti ritornerà automaticamente alla modalità standby per risparmiare corrente. 8 Il distruggidocumenti si ‘sveglierà’ dalla modalità Sleep quando vengono inseriti i fogli nell’imboccatura della macchina. Non è necessario premere il tasto di avviamento automatico (e).19

Garanzia ACCO Brands garantisce che i propri prodotti e le relative parti sono privi di difetti di materiale e lavorazione in normali condizioni d’uso per un periodo di 24 mesi dalla data originale di acquisto. Durante detto periodo, ACCO Brands Europe provvederà a riparare o sostituire prodotti o parti difettosi in base alle seguenti condizioni di garanzia. La garanzia è valida solo per difetti di materiale e lavorazione in normali condizioni d’uso e non copre eventuali danni arrecati al prodotto o alle relative parti risultanti da: alterazioni, riparazioni, modifiche o interventi di assistenza tecnica non effettuati da personale di centri di assistenza tecnica ACCO autorizzati; incidenti, negligenza, abuso o uso improprio dovuto alla mancata osservanza delle normali procedure operative per un prodotto di questo tipo. Nessuna dichiarazione in questa garanzia implica l’esclusione di responsabilità di ACCO relativamente alla morte o a danni personali causati da negligenza da parte di ACCO. Questa garanzia viene offerta (subordinatamente a questi termini e condizioni) in aggiunta e senza pregiudizio alcun ai diritti riconosciuti dalla legge vigente. Garanzia addizionale ACCO Brands garantisce che i coltelli di taglio del distruggidocumenti sono privi di difetti di materiale e lavorazione per 10 anni, per i modelli RSS2030, RSX1630, RSM1130, RSS2232 e RSX1632, e per 20 anni per i modelli RDS2250, RDX1850, RDM1150, RDM1170, RDSM750, RDSM770, RSS2270 e RDX2070 dalla data di acquisto del consumatore originale.

• Si prega di notare che la distruzione di fogli provvisti di graffette o punti causano la graduale usura dei coltelli di taglio e che tale usura non è coperta dalla garanzia. Per quanto concerne la distruzione di CD, i distruggidocumenti Rexel per uso in uffici medi e per piccoli uffici sono stati concepiti per distruggere rispettivamente 500 e 300 CD al massimo durante il periodo di garanzia. L’uso eccessivo della macchina per la distruzione di CD comporterà un’usura dei coltelli di taglio non coperta dalla garanzia. **I modelli RSM1130, RDM1150, RDM1170, RDSM750 e RDSM770 NON sono stati progettati per la distruzione di CD, carte di credito, graffette o punti. Qualsiasi tentativo di distruggere questi materiali annullerà la garanzia. Queste condizioni sono regolamentate ed interpretate a tutti gli effetti in conformità alla legislazione inglese e subordinate all’esclusiva giurisdizione dei tribunali inglesi. Cestino pieno Quando il cestino è pieno, il distruggidocumenti non funziona ed il simbolo di cestino pieno si illumina in rosso. Quando si presenta tale situazione è necessario svuotare il cestino.

• Estrarre il cestino da svuotare (RSS2030, RSX1630, RSM1130, RSS2232, RSX1632).

• Aprire lo sportello ed estrarre il telaio di supporto del sacco di ricambio (RD2250, RDX1850, RDM1150, RDM1170, RDSM750, RDSM770, RDS2270, RDX2070). Dopo aver svuotato il cestino, chiudere lo sportello/inserire il cestino e premere il tasto di avviamento automatico per continuare l’operazione di distruzione. N.B. - Modelli RSX1630, RSX1632, RDX1850, RDX2070, RDM1150, RDM1170, RDSM750, RDSM770 - Una volta inserito di nuovo il sacco di ricambio e/o chiuso lo sportello dell’armadietto, il distruggidocumenti funzionerà in reverse per tre secondi, si arresterà per due secondi e poi funzionerà in avanti per tre secondi per eliminare eventuale carta rimasta nel gruppo di taglio. Questo singolare meccanismo di ‘autopulizia’ rappresenta tecnologia antinceppamento addizionale Rexel. Accessori del distruggidocumenti Si consiglia di utilizzare sacchi di ricambio di carta per riciclare la carta distrutta per tutti i modelli. Consultare la tabella riportata di seguito per ottenere il codice corretto degli accessori per il proprio modello. Modello Descrizione accessori Numero Qtà per parte confezione RSS2030 Sacco di ricambio per riciclaggio 2102063 20 RSX1630 Fogli di lubrificazione 2101949 20 RSM1130 RSS2232 Sacco di ricambio per riciclaggio 2102505 50 RSX1632 Fogli di lubrificazione 2101949 20 RDS2250 Sacco di ricambio per riciclaggio 2102441 50 RDX1850 Sacco di ricambio in plastica AS1000 40070 100 RDM1150* Fogli di lubrificazione 2101949 20 RDSM750* *Lubrificante per distruggidocumenti Rexel

RDS2270 Sacco di ricambio per riciclaggio 2102442 50 RDX2070* Sacco di ricambio in plastica AS1000 40070 100 RDM1170* Fogli di lubrificazione 2101949 20 RDSM770* *Lubrificante per distruggidocumenti Rexel
