BRUKSANVISNING ERU 14300 ELECTROLUX

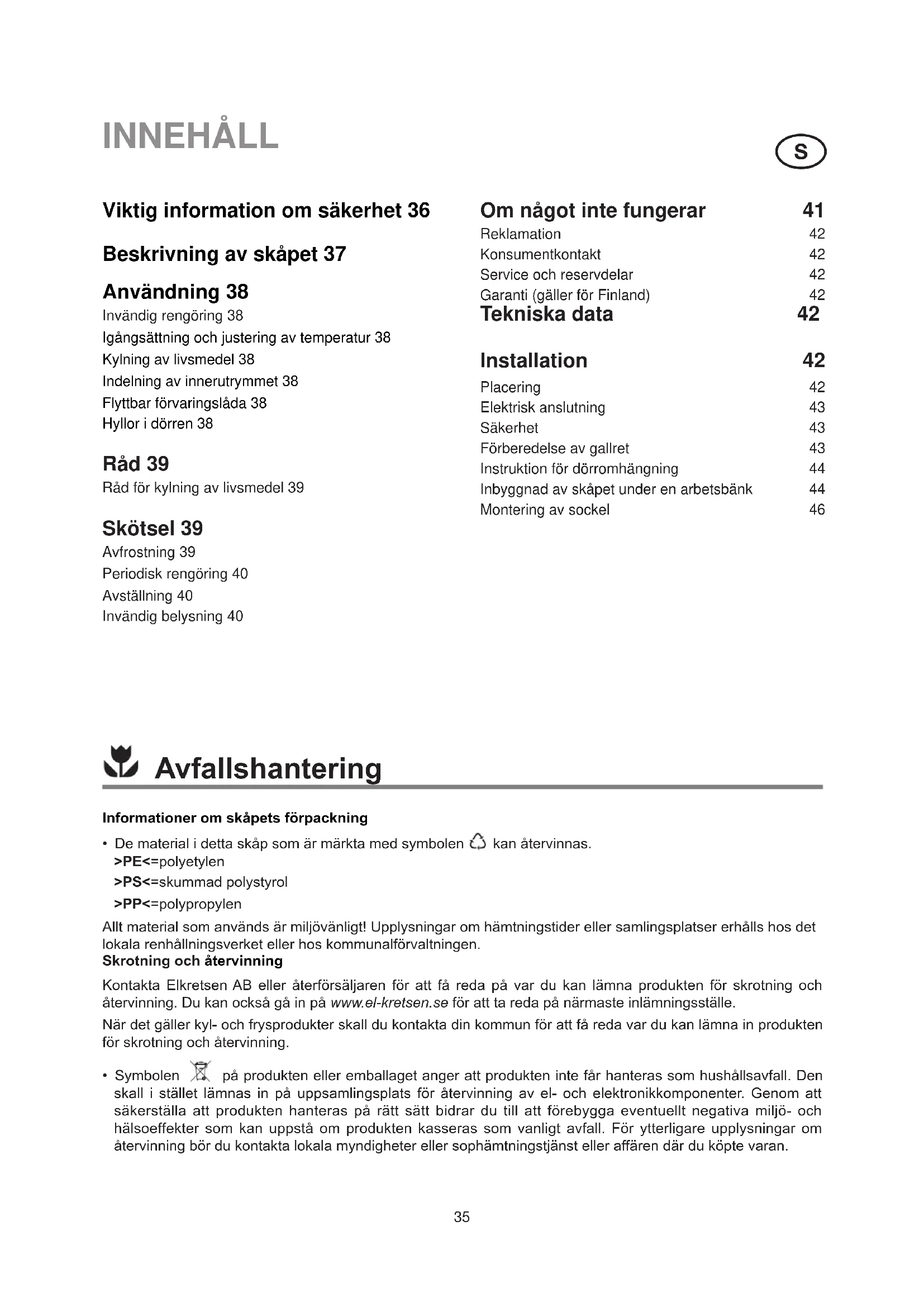

INNEHÅLL Viktig information om säkerhet 36 Beskrivning av skåpet 37 Användning 38 Invändig rengöring 38 Igångsättning och justering av temperatur 38 Kylning av livsmedel 38 Indelning av innerutrymmet 38 Flyttbar förvaringslåda 38 Hyllor i dörren 38 Råd 39 Råd för kylning av livsmedel 39 Skötsel 39 Avfrostning 39 Periodisk rengöring 40 Avställning 40 Invändig belysning 40 Om något inte fungerar 41 Reklamation 42 Konsumentkontakt 42 Service och reservdelar 42 Garanti (gäller för Finland) 42 Tekniska data 42 Installation 42 Placering 42 Elektrisk anslutning 43 Säkerhet 43 Förberedelse av gallret 43 Instruktion för dörromhängning 44 Inbyggnad av skåpet under en arbetsbänk 44 Montering av sockel 46 Avfallshantering Informationer om skŒpets fšrpackning ¥ De material i detta skŒp som Šr mŠrkta med symbolen kan Œtervinnas. >PE<=polyetylen >PS<=skummad polystyrol >PP<=polypropylen Allt material som anvŠnds Šr miljšvŠnligt! Upplysningar om hŠmtningstider eller samlingsplatser erhŒlls hos det lokala renhŒllningsverket eller hos kommunalfšrvaltningen. Skrotning och Œtervinning Kontakta Elkretsen AB eller ŒterfšrsŠljaren fšr att fŒ reda pŒ var du kan lŠmna produkten fšr skrotning och Œtervinning. Du kan ocksŒ gŒ in pŒ www.el-kretsen.se fšr att ta reda pŒ nŠrmaste inlŠmningsstŠlle. NŠr det gŠller kyl- och frysprodukter skall du kontakta din kommun fšr att fŒ reda var du kan lŠmna in produkten fšr skrotning och Œtervinning. ¥ Symbolen pŒ produkten eller emballaget anger att produkten inte fŒr hanteras som hushŒllsavfall. Den skall i stŠllet lŠmnas in pŒ uppsamlingsplats fšr Œtervinning av el- och elektronikkomponenter. Genom att sŠkerstŠlla att produkten hanteras pŒ rŠtt sŠtt bidrar du till att fšrebygga eventuellt negativa miljš- och hŠlsoeffekter som kan uppstŒ om produkten kasseras som vanligt avfall. Fšr ytterligare upplysningar om Œtervinning bšr du kontakta lokala myndigheter eller sophŠmtningstjŠnst eller affŠren dŠr du kšpte varan.■ Var noga med att följa tillverkarens rekommendationer avseende förvaringstid. Se motsvarande anvisningar. ■ Skåpets innermodul innehåller kanaler för kylmedium. Om dessa punkteras kan skåpet skadas allvarligt och matvarorna förstöras. ANVÄND DÄRFÖR ALDRIG VASSA FÖREMÅL för att skrapa bort frost eller is. Frost avlägsnas med den isskrapa som medföljer skåpet. Massiv is får aldrig brytas eller huggas loss från skåpet. Låt alltid isen smälta av sig själv vid avfrostning. Se avfrostningsanvisningarna. ■ Förvara aldrig kolsyrad eller mousserande dryck i frysen. De kan nämligen explodera och skada skåpet. ■ Avfrostningen får inte pâskyndas på annat sätt än som rekommenderas av tillverkaren. Mekaniska eller andra artificiella hjälpmedel får inte användas. Installation ■ Se till att nätsladden inte kommer i kläm under skåpet. Viktigt: om nätkabeln skadas måste den bytas ut med en specialkabel eller en sats som kan beställas från tillverkaren eller serviceverkstäder. ■ Kondensorn och kompressorn på skåpets baksida värms upp ordentligt under normal användning .Av säkerhetsskäl måste ventilationen därför uppfylla minimikraven enligt motsvarande figur. Observera: Se till att ventilationsöppningarna inte blockeras eller sätts igen. ■ Vissa delar av skåpet värms upp under användning. Sörj därför för tillräcklig ventilation. Bristfällig ventilation kan leda till att komponenter skadas och att matvaror förstörs. Se installationsanvisningarna. ■ Komponenter som värms upp bör inte vara åtkomliga. Placera därför skåpet, om möjligt, med dessa delar mot en vägg. ■ Om skåpet har transporterats horisontalt finns risk för att oljan i kompressorn har trängt in i kylkretsen. Vänta därför minst två timmar innan skåpet kopplas in så att oljan hinner rinna tillbaka till kompressorn.

Det är av största vikt att denna bruksanvisning förvaras tillsammans med skåpet för framtida behov. Låt alltid bruksanvisningen följa med skåpet vid flyttning eller ägarbyte, så att den som använder skåpet kan läsa om alla funktioner och säkerhetsföreskrifter. Dessa varningar motiveras av säkerhetsskäl. Det är viktigt att du tar del av dem innan skåpet installeras och används. Allmänna säkerhetsföreskrifter ■ Skåpet skall skötas av vuxna. Låt aldrig barn röra reglagen eller leka med det. ■ Det kan vara farligt att ändra specifikationer eller göra ändringar i skåpet. ■ Stäng alltid av skåpet och dra ur stickproppen före rengöring eller service. ■ Skåpet är tungt. Var försiktig när skåpet flyttas. ■ Iskuber kan ge upphov till frysskador om de äts direkt ur frysfacket. ■ Hantera alltid skåpet med största försiktighet för att undvika skador på kylaggregatet (risk för vätskeläckage). ■ Skåpet skall inte placeras i närheten av någon värmekälla som t.ex. spis eller diskmaskin. ■ Utsätt inte skåpet för direkt solbelysning under längre perioder. ■ Sörj för tillräckligt ventilation av skåpets baksida för att undvika skador på kylkretsen. ■ Använd aldrig andra elektriska apparater (t ex glassmaskiner) inuti skåpet. Service/reparation ■ Alla elarbeten som krävs för att installera skåpet måste utföras av en behörig elektriker eller fackman. ■ Service skall utföras av ett auktoriserat serviceföretag. Använd endast original reservdelar. ■ Försök aldrig att reparera skåpet på egen hand. ■ Reparationer som utförs av personer med otillräckliga kunskaper kan förorsaka personskador eller ännu svårare fel på produkten. Kontakta närmaste serviceföretag och använd alltid originaldelar. ■ Detta skåp innehåller kolväten i kylkretsen; underhåll och omladdning får därför endast utföras av en auktoriserad tekniker. ■ Använd aldrig metallföremål vid rengöring av skåpet, eftersom detta kan förorsaka skador. Användning ■ Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enl. denna anvisning. ■ Fryst mat bör inte frysas om efter upptining.37 Miljöskydd ■ Denna skåp innehåller inte gaser som kan skada ozonlagret. Detta gäller såväl kylkrets som isoleringsmaterial. Skåpet får inte hanteras som normalt hushållsavfall. Undvik att skada kylaggregatet, särskilt på baksidan nära värmeväxlaren. Information om lokala regler för avfallshantering kan erhållas från kommunala myndigheter. ■ De material i detta skåp som är märkta med symbolen kan återvinnas.

Dörrfack för mejerivaror

Dörrfack med falskhållare

Filter vid luftintag

Termostatvred38 ANVÄNDNING Invändig rengöring Innan skåpet tas i bruk skall den typiska lukten av ny produkt tas bort genom tvättning med Ijummet vatten och en mild tvållösning. Använd inte något skurpulver. Igångsättning och justering av temperatur Anslut skåpet till vägguttag. Vrid termostatvredet överst till höger i kylutrymmet till mellanläget förbi «O»-läget. Temperaturen regleras automatiskt. Mindre kallt: vrid termostaten till en lägre siffra. Kallare: vrid termostaten till en högre siffra. Då rätt läge fastställs måste man ta med i beräkningen att följande faktorer kan påverka temperaturen i skåpet: omgivande temperaturer; hur ofta dörren öppnas; mängden förvarade livsmedel; skåpets placering. Skåpet stängs av genom att vrida termostaten till dess att pilen står mitt för symbolen «O». Om termostaten är inställd på maximal kyla, vid t ex. hög omgivningstemperatur, kan det inträffa att kylen inte slår ifrån, med frostbildning på evaporatorns bakre vägg som följd. I den situationen är det nödvändigt att sänka termostaten så att den automatiska avfrostningen kan ske i energibesparande syfte. Kylning av livsmedel Kylskåpet är avsett för drycker och livsmedel som dagligen behövs. För att kylskåpet skall fungera på bästa sätt får ingen varm mat eller ångande vätskor (som t.ex. soppor och buljong) placeras i kylskåpet. Livsmedel som kan påverka smaken hos vissa födoämnen måste täckas över med exempelvis aluminium- eller plastfolie. Indelning av innerutrymmet Avståndet mellan olika hyllplan kan ändras genom att hyllplanen tas ut och flyttas till önskad nivå. Flyttbar förvaringslåda På vissa modeller finns en flyttbar förvaringslåda som sitter under ett dörrfack och kan skjutas i sidled. Hyllor i dörren Vid mer nogrann rengöring kan dörrfacken tas bort genom att dra dem uppåt som bilden visar och sedan sätta tillbaka dem. D040S

Drag alltid ur stickkontakten ur vägguttaget innan rengöring sker. Viktigt Detta skåp innehåller kolväten i kylenheten. Underhåll och påfyllning ska därför utföras endast av auktoriserade tekniker. SKÖTSEL Avfrostning Frost avlägsnas automatiskt från avdunstningselementet varje gång kompressorn stannar vid normal användning av kylskåpet. Smältvattnet rinner ut genom ett avloppshål till en särskild behållare ovanför kompressorn på skåpets baksida, där det sedan avdunstar. Kom ihåg att rengöra avloppshålet mitt i avfrostningsrännan regelbundet för att förhindra att vattnet rinner över och droppar ner på matvarorna i kylskåpet. Använd den renspinne som redan sitter i avloppshålet. S.I.011

RÅD Råd för kylning av livsmedel Det är viktigt att luften i kylskåpet är kall, men även att den är mycket torr. Var därför noga med att förpacka kylvarorna innan de läggs in i kylskåpet. Här nedan några praktiska råd: Kokt mat, charkvaror etc.: skall förvaras övertäckta. De kan placeras på vilken hylla som helst. Kött, fisk: Packa in färst kött i plastfolie och placera det på hylla. På så sätt kan ni förvara köttet i högst 1-2 dagar. Frukt och grönsaker: efter rengöring och tvättning förvaras de i grönsakslådan. Smör och ost: förvaras i särskilda askar eller i aluminium- eller plastfolie/plastpåsar så att de inte kommer i kontakt med luften. Mjölk: förvaras i dörrfacken.

Avställning Under perioder då skåpet inte används skall följande åtgärder vidtas: Drag ur väggkontakten. Plocka bort all mat ur skåpet. Frosta av och gör skåpet rent invändigt, inklusive alla tillbehör. Lämna dörren på glänt, så att luften kan cirkulera fritt och att uppkomst av mögel och obehaglig lukt förhindras. Periodisk rengöring Frysen rengörs in- och utvändigt med Ijummet vatten och handdiskmedel. Skåpet är försett med ett filter (1) som installeras med snäpplås samt med ett luftutsläpp (2) på ventilationsgallret. Se till att dessa är rena för att garantera en god ventilation av baksidan och att skåpet fungerar väl (fig.). Filtret kan tas bort och tvättas med vatten. Gör enligt följande:

1. Tryck ihop de två flikarna (a) och (b) med fingrarna.

Sätt tillbaka filtret genom att utföra ovanstående arbetsmoment i omvänd ordningsföljd. Skåpets konstruktion medger rengöring av området bakom skåpet i närheten av väggen, även med hjälp av en dammsugare.

1. Ta bort sockeln (1) och sedan ventilationsgallret (2).

2. Ta ut skyddskåpan (3) försiktigt. Kontrollera att det

inte finns vatten kvar efter avfrostningen. S.I.012

Invändig belysning Glödlampan kan kontrolleras på följande sätt:

1. Skruvarna i lampans skyddsglas skruvas ur.

2. Den rörliga delen tas bort enl. ritningen.

Om dörren är öppen och lampan inte tänds, kontollerar man om glödlampan är ordentligt fastskruvad. Om den fortfarande inte fungerar, byts den ut med en glödlampa av samma styrka. Glödlampans typ och styrka är angivna på lampans skyddskåpa. D411S

När skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas i onödan. Problem Möjlig orsak/Åtgärdsförslag Skåpet arbetar inte Skåpet är för kallt Livsmedlen är för varma. Innerbelysningen fungerar ej Stark frostbildning i skåpet, eventuellt även på dörrtätningen Ovanliga ljud Efter ändringar på temperaturinställningen startar inte kompressorn omedelbart Vatten på kylutrymmets botten eller på förvaringsytorna. - Skåpet är ej nätanslutet; koppla in skåpet. - Nätkontakten är inte isatt eller lös; sätt i nätkontakten. - Säkringen har gått eller är defekt; kontrollera säkringen, byt ut den vid behov. - Vägguttaget är defekt; störningar i strömnätet åtgärdas av din elspecialist. - Temperaturinställningen är för kall; vrid temperaturregulatorn kortvarigt till en varmare inställning. -Temperaturen är inte korrekt inställd; se avsnitt "Igångsättning och justering av temperatur". - Dörren har varit öppen en längre tid; dörren skall stå öppen så kort tid som möjligt. - Inom de sista 24 timmarna har större mängder varma livsmedel lagrats in; vrid temperaturregulatorn kortvarigt till en kallare inställning. - Skåpet står bredvid en värmekälla; se avsnitt "Placering".

- Lampan är defekt; se i detta avsnitt under "Invändig belysning". - Dörrtätningen är otät (eventuellt efter byte av dörranslaget); värm försiktigt upp dörrtätningen på de otäta ställena med en hårtork (inte varmare än ca. 50 °C). Dra samtidigt den uppvärmda dörrtätningen i form för hand så att den åter sluter tätt. - Skåpet har kontakt med väggen eller med andra föremål; skjut skåpet något åt sidan. - En del, t.ex. ett rör på skåpets baksida har kommit i kontakt med en annan skåpsdel eller väggen; böj denna del försiktigt åt sidan vid behov. - Detta är normalt, det föreligger ingen störning; kompressorn startar automatiskt efter en viss tid. - Smältvatten-avloppshålet är tilltäppt.; se avsnitt “Avfrostning”. Om skåpet efter dessa kontroller ändå inte fungerar tillfredsställande, kontakta närmaste servicestation eller detaljhandlare. För att få en snabb service är det viktigt, att Ni uppger modell och serienummer på Er frys, vilket står angivet på frysens märkplåt längst ner till rätsida.42 I Finland får du information om det närmaste auktoriserade serviceföretaget från numret 0200-2662 (0,1597 €/min+lna) eller telefonkatalogens gula sidor “hushållsapparatservice”. Innan du kontaktar service, skriv upp följande enligt dataskylten:

• Inköpsdatum: . . . . . . . . . . . . . . . . . . . . . . . Hur och när uppträder felet? Garanti (gäller för Finland) Produkten har två (2) års garanti. Garantivillkoren uppfyller branchens allmänna villkor, vilka tillhandahålls av leverantören eller återförsäljaren. Spara kvittot som verifikation på inköpsdatumet. Kostnader kan debiteras även under den tid som omfattas av kostnadsfri service om: - reklamationen är omotiverad. - anvisningarna i bruksanvisningen inte har följts. Reklamation Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Konsumentkontakt Har du frågor angående produktens funktion eller användning, ber vi dig att kontakta vår konsumentkontakt på tel.nr: 0771-11 44 77 eller via e- mail på vår hemsida www.electrolux.se I Finland kontaktas konsumentrådgivare på tel. 0200-2662 (0,1597 €/min+lna) eller via e-mail, adress carelux.fsh@electrolux.fi. Service och reservdelar Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. 020 - 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-kontor i telefonkatalogen Gula sidorna under Hushållsutrustning, vitvaror - service. Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. TEKNISKA DATA Tekniska data framgår av typskylten till rätsida inuti skåpet. Mått Höjd 815 mm Bredd 560 mm Djup 538 mm INSTALLATION Om detta skåp skall ersätta ett äldre skåp med lås (spärr), måste man se till att låset är obrukbart innan det gamla skåpet kasseras. Detta för att förhindra att det orsakar livsfara för barn. Placering Kylskåpet skall inte placeras nära element, ugnar eller vara utsatt för direkt solljus eller nära andra värmekällor (ugn, kökselement eller skarpt solljus). Bästa funktion får du vid en omgivningstemperatur mellan + 18°C och + 43°C (klass T); mellan + 18°C och + 38°C (klass ST); mellan + 16°C och + 32°C (klass N); mellan + 10°C och + 32°C (klass SN). Klassbeteckningen för din maskin finner du på märkskylten. När det gäller inbyggnad och eventuell omhängning av dörren, var god läs vad som sägs i motsvarande stycke.Högerhängd dörr: - ta bort den vänstra delen (A) av gallret genom att skära bort den bakifrån (se fig. -a). Vänsterhängd dörr: - ta bort den högra delen (B) av gallret genom att skära bort den bakifrån (se fig. -b). Återmontera sedan gallret på skåpet enligt följande: Fäst gallret på skåpets bas genom att trycka det mot snäpplåsen tills det snäpper fast. OBS: Gallret ska monteras efter det att skåpet har fästs på sin plats med hjälp av fästkonsollerna.

Elektrisk anslutning Kontrollera innan anslutningen att spänning och frekvens överensstämmer med märkskylten. En spänningsvariation ±6% kan accepteras. Det är nödvändigt att man ansluter frysen till skyddsjordat uttag. För detta ändamål har matningskabeln en speciell jordkontakt. Om kontakterna i Ert ledningssystem ej är jordade, skall frysen anslutas till en separat jordningskabel av behörig elektriker i enlighet med rådande säkerhetsbestämmelser. Tillverkaren avsäger sig allt ansvar vid olycksfall om denna säkerhetsregel ej efterföljs. Utrustningen ska kunna kopplas från nätet. Det är därför nödvändigt att kontakten går att komma åt efter installationen. Denna apparat är i överenstämmelse med följande EG-direktiv: - 73/23 EEG av den 13.2.73 (direktiv om lågspänning) och senare ändringar; - 87/308 EEG av den 2.6.87 (direktiv om dämpning av radiobrus) och senare ändringar; - 89/336 EEG av den 3.5.89 (direktiv om elektromag- netisk kompatibilitet) och senare ändringar. Säkerhet Skåpet är endast avsett att användas enligt denna bruksanvisning. Användes den för andra ändamål kan det uppstå risker för person- eller sakskador. Gör inte ingrepp i skåpet. Felaktiga åtgärder kan även de leda till personskador eller funktionsfel. S.I.002

Förberedelse av gallret Fatta gallret med händerna och ta bort det genom att dra det mot dig (se fig.). S.I.001

Instruktion för dörromhängning Innan nedanstående utföres, tag ur stickkontakten ur vägguttaget, och gör enligt följande:

1. Ta bort det övre gångjärnet (1). Var försiktig så att

du inte tappar dörren.

2. Ta bort det nedre gångjärnet (2).

3. Ta ur pluggarna (3) ur hålen (F) och sätt in dem i

) på den motsatta sidan.

4. Montera det övre gångjärnet nedtill på den motsatta

5. Montera dörren på gångjärnets (1) stift i läge A.

6. För in det omonterade nedre gångjärnets (2) stift i

dörrens övre hål (G) och fäst sedan gångjärnet upptill i läge B. S.I.003

Inbyggnad av skåpet under en arbetsbänk Inbyggnadsöppningens mått ska överensstämma med vad som anges i fig. Skåpet kan byggas in mellan två enheter (fig. -a) eller som en avslutningsenhet (fig. -b). S.I.004

D326 SUPER. INFER. UPPTILLNEDTILL

1. Fäst sidpanelen till skåpets baksida med hjälp av

fästkonsollerna (fig.).

2. Fäst skåpet i arbetsbänken eller sidorna.

Montera sedan tätningslisten mellan kylskåpet och det angränsande skåpet med hjälp av fästkonsollerna (E) (fig.).

3. Skåpet är försett med justerbara stödfötter som

sitter på de fyra bottenhörnen. För att anpassa skåpet till inbyggnadsöppningens höjd (max. 870 mm) ska du skruva fötterna inåt eller utåt (fig.). D319

4. Skilj på delarna A, B, C och D enligt figuren.

5. Placera styrplattan (A) på köksluckans insida (uppe

och nere) i den höjd som beskrivs enligt figuren och markera för de yttre hålen. Efter att hålen har gjorts skruvar du fast styrplattan med de medlevererade skruvarna.

6. Tryck fast det lilla skyddet (C) på styrplattan (A) så

att du hör ett klick. PR266

7. Öppna kylskåpsdörren och köksluckan ungefär

90°. Stick in vinkelbeslaget (B) i styrplattan (A). Håll samman kylskåpsdörren och köksluckan och markera hålen enligt figuren. Ta bort vinkelbeslagen och borra hål med Ø 2 mm borr, 8 mm från dörrens ytterkant. Sätt tillbaka vinkelbeslaget ovanför styrplattan och skruva fast med de medlevererade skruvarna.

8. För eventuell inpassning av köksluckan använder

du dig av spelrummet i skruvhålen. När dessa moment har slutförts är det nödvändigt att kontrollera att kylskåpsdörren stänger ordentligt. PR33/2

att du hör ett klick.Montering av sockel Viktigt! För att skåpet ska fungera på bästa sätt är det viktigt att det originalventilationsgallret används. ■ Vid en inbyggnadsöppning med höjdmått A=820 mm och en sockel med höjdmått a=100 mm, kan sockeln monteras utan att det krävs några ändringar. Detsamma gäller vid en inbyggnadsöppning med höjdmått B=870 mm och en sockel med höjdmått b=150 mm. ■ För sockelhöjd som överskrider a=100 mm eller b=150 mm, ska en bit av sockelns mitt (580 mm bred) sågas bort så att sockelhöjden där skåpet ska placeras motsvarar a=100 mm eller b=150 mm. ■ Fäst sockeln vid skåpen. Viktigt! Sockeln måste placeras med ett minimiavstånd till dörren på 25 mm.
