GEBRUIKSAANWIJZING ERU 14300 ELECTROLUX

GEBRUIKSAANWIJZINGEN BRUKSANVISNING

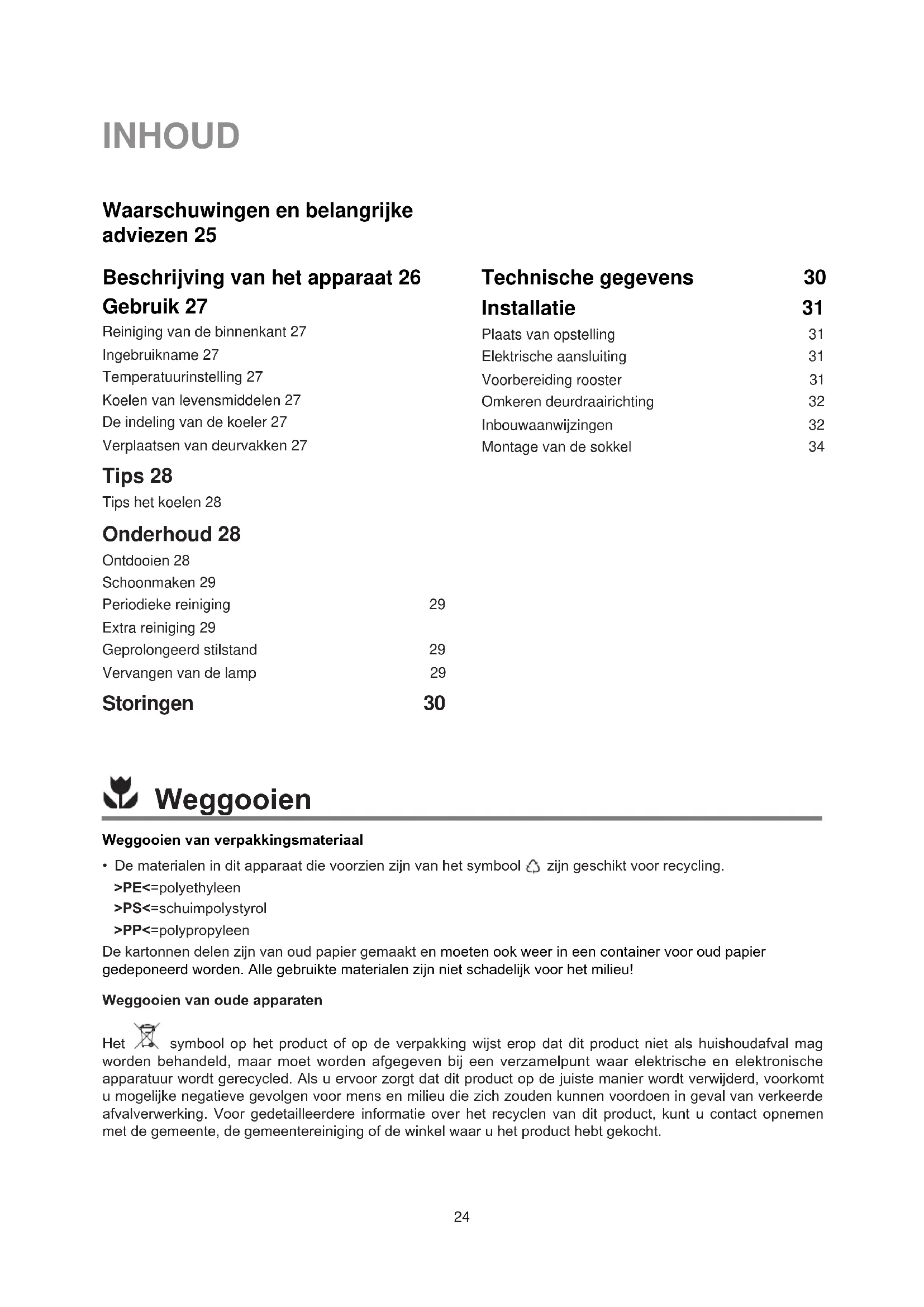

INHOUD Waarschuwingen en belangrijke adviezen 25 Beschrijving van het apparaat 26 Gebruik 27 Reiniging van de binnenkant 27 Ingebruikname 27 Temperatuurinstelling 27 Koelen van levensmiddelen 27 De indeling van de koeler 27 Verplaatsen van deurvakken 27 Tips 28 Tips het koelen 28 Onderhoud 28 Ontdooien 28 Schoonmaken 29 Periodieke reiniging 29 Extra reiniging 29 Geprolongeerd stilstand 29 Vervangen van de lamp 29 Storingen 30 Technische gegevens 30 Installatie 31 Plaats van opstelling 31 Elektrische aansluiting 31 Voorbereiding rooster 31 Omkeren deurdraairichting 32 Inbouwaanwijzingen 32 Montage van de sokkel 34 Weggooien Weggooien van verpakkingsmateriaal ¥ De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling. >PE<=polyethyleen >PS<=schuimpolystyrol >PP<=polypropyleen De kartonnen delen zijn van oud papier gemaakt en moeten ook weer in een container voor oud papier gedeponeerd worden. Alle gebruikte materialen zijn niet schadelijk voor het milieu! Weggooien van oude apparaten Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.Onderhoud / Reparatie

Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.

Laat inspectie- en/of herstelwerkzaamheden uitvoeren door ELECTROLUX SERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.

Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.

Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELECTROLUX SERVICE. Gebruik

Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.

Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproduc-ten mogen, om gezondheidsredenen, niet wederom ingevroren worden.

De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo’n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.

Geen voorwerpen of methodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven. Algemene veiligheid

Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.

Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.

Neem vóór u aan ontdooien, schoonmaak- werkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.

Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.

Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.

Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even. AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken.

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.

Laat het apparaat niet langdurig in direct zonlicht staan.

Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijd schade aan de koelkringloop.

Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast. WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat de bij het apparaat behorende gebruiksaanwijzing bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over de gebruiksaanwijzing en de daarin opgenomen waarschuwingen te kunnen beschikken. Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is. Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.➀

Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.

Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen. Installatie

Overtuig u er van dat het apparaat niet op het aansluitsnoer staat. Belangrijk: Als de voedingskabel beschadigd raakt, moet de kabel, eventueel met stekers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of het servicecentrum.

Tijdens normaal gebruik worden de condensor en de compressor die zich op de achterkant van het apparaat bevinden, warm. Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in de speciale afbeelding. Attentie: zorg ervoor dat de ventilatieopeningen tijdens gebruik niet worden afgedekt.

Plaats het apparaat met z’n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de stekker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten welke van een absorptie- unit voorzien zijn kunnen direct in bedrijf genomen worden. Controleer circa 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt. Milieubescherming

Belangrijk: Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat moet niet weggegooid worden samen met het huisvuil of met gesloopte apparaten. Vermijden dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de zone van de warmtewisselaar. Inlichtingen over ophaaldiensten kunnen worden verschaft door de gemeentelijke autoriteiten.

De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

Reiniging van de binnenkant Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af. Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen. Ingebruikname Steek de steker in de wandkontaktdoos. Open de deur en draai de thermostaatknop, rechtsom uit de stand «O» (STOP-stand). De koelkast is nu in werking. Temperatuurinstelling De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop naar een lager cijfer te draaien of verlaagd worden (kouder) door de knop naar een hoger cijfer te draaien. Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van: de kamertemperatuur; de frequentie waarmee de deuren geopend worden; de hoeveelheid levensmiddelen in de kast; de plaats van het apparaat. Wij adviseren u de knop aanvankelijk op de middenstand te draaien. De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien. Attentie Het kan voorkomen dat, indien de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koelen van grote hoeveelheden dranken, de kompressor kontinu loopt, waardoor automatische ontdooiing van de koelverdamper niet plaatsvindt en zich daarop ijs afzet. Draai, in dat geval, de thermostaatknop naar een wat minder koude stand, zodat automatische ontdooiing kan plaatsvinden; hierdoor spaart u tevens energie. Deurvakken De ruimte tussen de deurvakken kan naar behoefte aangepast worden. Ga daartoe als volgt te werk:

1. trek het vak geleidelijk naar de door de pijlen

aangegeven richting totdat het loskomt.

2. Verplaats daarna het vak naar de gewenste

hoogte. Voor een goede schoonmaakbeurt kan het bovenste deurvakje verwijderd worden door het in de richting van de pijl (zie Fig.) te schuiven, waarna het weer op zijn plaats gezet wordt. Koelen van levensmiddelen Voor een optimaal gebruik van de koelruimte adviseren wij u de volgende eenvoudige regels in acht te nemen: ■ plaats geen warme of dampende spijzen of dranken in de koelruimte; ■ dek vooral sterk geurend voedsel af of verpak het; ■ plaats de levensmiddelen zo, dat de lucht vrij eromheen kan cirkuleren. De indeling van de koeler De rekken zijn naar verschillende hoogten verplaatsbaar. Trek ze daartoe een stukje naar voren en kantel ze omlaag. D040

TIPS Tips het koelen Enkele praktische tips: Gekookt voedsel, koude schotels enz.: kunnen, goed afgedekt, op elk rooster geplaatst worden. Vlees (alle soorten): wordt in plàstic zakjes op de glazen plaat boven de groentelade geplaatst. Bewaar vlees niet langer dan één of twee dagen. Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd. Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koeldozen bewaard of in plastic- of alluminiumfolie verpakt. Flessen melk: worden, goed gesloten, in het flessenrek geplaatst. Bewaar niet-luchtdicht verpakte bananen, aardappelen, uien of knoflook niet in de koelkast.

ONDERHOUD Ontdooiing Het ijs dat zich op de achterwand van het koeldeel vastzet wordt telkens als de kompressormotor stilstaat automatisch ontdooid. Het dooiwater wordt via een speciale goot naar een verzamelbak aan de onderkant van het apparaat gevoerd, waar het vervolgens uit verdampt. Wij adviseren u het afvoergaatje (F) dat zich onder de groentelade bevindt van tijd tot tijd van het dooiwater te ontdoen. U kunt dit doen door de groentelade eruit te halen en het speciale "reinigingsstaafje" (P) dat bij het apparaat inbegrepen is te gebruiken om het gaatje door te prikken. Op die manier voorkomt u dat het vak waar de groentelade inzit volloopt met water. S.I.011

Neem voor iedere handeling altijd eerst de steker uit de wandkontaktdoos. Belangrijk Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door door de fabrikant bevoegd personeel uitgevoerd te worden.29

Vervangen van de lamp Het lampje van de koelkast is op de volgende wijze bereikbaar:

1. Schroef het afschermkapje los;

2. verwijder het losse deel door er lichte druk op uit te

oefenen (zie figuur). Indien met open deur het lampje niet brandt, kijk dan eerst of het soms los in de fitting zit. Als het lampje dan nog niet brandt, vervang het dan door een lampje met hetzelfde vermogen. Het vermogen is op het afschermkapje aangegeven. Periodieke reiniging Het apparaat is voorzien van een vastgeklikt filter (1) en van een luchtafvoer (2) op het ventilatierooster, die regelmatig schoongemaakt moeten worden zodat een goede ventilatie aan de achterzijde gegarandeerd wordt en het apparaat optimaal kan functioneren. U kunt het filter verwijderen en met water reinigen. Hiervoor gaat u als volgt te werk:

1. met uw vingers tegelijk op de twee knopjes (a) en

2. het filter naar beneden draaien;

3. het filter verwijderen.

In omgekeerde volgorde te werk gaan om het filter te monteren. Extra reiniging Het apparaat is zo gebouwd dat u de achterzijde bij de muur kunt reinigen, eventueel met behulp van een stofzuiger.

1. De sokkel (1) verwijderen;

2. het ventilatierooster (2) demonteren;

3. het carter (3) voorzichtig verwijderen, let erop dat er

geen druppels dooiwater aanwezig zijn. D411 S.I.012

Tijdelijk buiten gebruik stellen Tijdens de periodes waarin het apparaat niet gebruikt wordt, de volgende aanwijzigen opvolgen: - de steker uit de wandcontactdoos halen; - alle levensmiddelen verwijderen, - het apparaat laten ontdooien en de - binnenwanden en accessoires schoonmaken; - de deuren op een kier laten staan zodat er geen onaangename geuren ontstaan.30 STORINGEN Kunt u de storing niet zelf lokaliseren en verhelpen, raadpleeg dan onze service-afdeling. Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich rechtsonder aan de binnenzijde van het apparaat bevindt. Indien het apparaat niet goed funktioneert, kontroleer dan: Storing Verhelpen Apparaat wrkt niet. Apparaat koelt te sterk. De levensmiddelen zijn te warm. Binnenverlichting werkt niet. Sterke rijpvorming in het apparaat, eventueel ook aan de deurafdichting. Na het wijzigen van de temperatuurinstelling start de compressor niet direct. Water op de bodem van de koelruimte of op de planken. - Apparaat is niet aangezet; apparaat aanzetten. - Stekker zit niety in het stop-contact of zit los; stekker in stop contact teken. - Zekering is los of kapot; zekering controleren, eventueel vernieuwen. - Stopcontact is kapot; storingen in het lichtnet door Uw electrovakman laten verhelpen. - Temperatuur is te laag ingesteld; temperatuurregelaar tijdelijk op een hogere stand zetten. - Temperatuur is niet juist ingesteld; zie hoofdstuck “Ingestbruikname”. - Deur heeft te lang opengestaan; deur slechtszo lang open laten als notig is. - In de laatste 24 uur zijn grotere hoeveelheden warme levensmiddelen opgeslagen; temperatuurregelaar op een koudere stand zetten. - Het apparaat staat naast een warmtebron; zie hoofdstuk “Platats van opstelling”. - Lamp is kapot; zie hoofdstuk “Vervangen van de lamp”. - Deurafdichting is lek (eventueel na het verwisselen van de deuraanslag); op de ondichte plaatsen de deurafdichting voorzichtig met een föhn® verwarmen (niet heter dan ca. 50°C). Tegelijkertijd de verwarmde deurafdichting met de hand zo in vorm trekken dat hij weer helemaal sluit. - Dit is normaal, het betreft geen storing; de compressor start na enige tijd automatisch. - Ontdooiwaterafvoer is verstopt; zie hoofdstuk “Het Ontdooien”. TECHNISCHE GEGEVENS Het typeplaatje met de technische gegevens vindt u aan de rechter binnenzijde van het apparaat. Hoogte mm 815 Breedte mm 560 Diepte mm 538INSTALLATIE

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is. Plaats van opstelling Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz. De beste resultaten worden bereikt met een ruimtetemperatuur tussen +16°C en +32°C (N- Klasse), of tussen +10°C en +32°C (SN-Klasse). De klasse staat op het typeplaatje vermeld. Zie voor inbouw de betreffende aanwijzingen. Dit apparaat voldoet aan de volgende EU- richtlijnen: - 73/23 EG -richtlijn van 19/02t73 (Laagspanning) en opeenvolgende wijzingen; - 87/308 EG-richtlijn van 02/06/87 (Radio-ontstoring) en opeenvolgende wijzingen; - 89/336EG-richtlijn van 3/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzingen. Voorbereiding rooster Het rooster van het apparaat verwijderen door het met twee handen naar u toe te trekken. Deuropening rechts: - De linkerkant (A) van het rooster vanaf de achterzijde afsnijden. Deuropening links: - De rechterkant (B) van het rooster vanaf de achterzijde afsnijden. Het rooster als volgt opnieuw op het apparaat plaatsen: - het rooster tegen de basis van het apparaat houden en op de haakjes (a) drukken totdat het vastklikt. Elektrische aansluiting Overtuig u ervan dat de netspanning en de netfrequentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. Belangrijk De stekker mag alleen geplaatst worden in een geaard stopcontact. De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden. Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt. Attentie Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven. S.I.002

a32 Omkeren deurdraairichting Neem, voor het uitvoeren van de handelingen, de steker van het apparaat uit de wandcontactdoos. Voor het wijzigen van de deurdraairichting als volgt te werk gaan:

1. Draai het bovenscharnier (1) los en ondersteun de

deur zodat hij niet valt;

2. draai het onderscharnier (2) los;

3. de doppen (3) uit de gaten (F) verwijderen en in de

) aan de tegenovergestelde kant steken.

4. het bovenscharnier (1) aan de onderkant van de

tegenovergestelde zijde monteren (positie A);

5. de deur op de scharnierpin (1) plaatsen in positie

6. de pin van het gedemonteerde onderscharnier (2)

steken in het bovengat (G) van de deur en vervolgens het scharnier bovenaan bevestigen in positie (B). S.I.003

Inbouwaanwijzingen De afmetingen van de nis moeten overeenkomen met de afmetingen uit de tekening. Het apparaat kan tussen twee kasten geplaatst worden of als eindmeubel.

1. Het zijpaneel aan de achterkant bevestigen met de

bijgeleverde beugeltjes.

2. Schuif het apparaat in de nis met de zijkant waar

de deur opent, tegen de wand van de nis. Bevestig het apparaat aan het werkblad of aan de niswand. Breng het afdichtprofiel tussen nis en apparaat aan. S.I.004

3. Het apparaat is voorzien van verstelbare voeten; u

brengt het apparaat op de gewenste hoogte (max. 870 mm.) door de voeten in de vier onderhoeken te verstellen. S.I.006

4. Onderdelen A, B, C, D scheiden zoals u in de

7. De deur van het apparaat en die van de kast met

een hoek van ongeveer 90° openen. IJzer (B) in geleider (A) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening. De ijzers weghalen en gaten van Ø 2 mm. boren op een afstand van 8 mm. van de buitenrand van de deur. Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

5. Geleider (A) tegen de binnenkant van de kastdeur

aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboord heeft de geleider met de bijgeleverde schroeven vastzetten.

8. Voor het rechtstellen van de kastdeur kunt u

gebruik maken van de langwerpige gaten. Tenslotte dient u te controleren of de deur van het apparaat goed sluit. PR266

Montage van de sokkel Belangrijk Het originele ventilatierooster dient gebruikt te worden opdat de functionaliteit van het apparaat niet belemmerd wordt. ■ In geval van max. ruimte A = 820 mm en sokkelhoogte a = 100 mm. kan de sokkel zondermeer gemonteerd worden. Dit is ook het geval indien de max. ruimte van de hoogte B= 870 mm en de sokkelhoogte b= 150 mm. bedraagt. ■ Als de sokkelhoogte meer bedraagt dan a=100 mm, b=150 mm moet de sokkel totaan de helft van de bedekte zone van het apparaat afgesneden/afgezaagd worden, op een breedt van 580 mm op een overblijvende hoogte van a=100mm, b=150 mm. ■ De sokkel aan de keuken bevestigen. Belangrijk De sokkel moet op een afstand van tenminste 25 mm van de deur geplaatst worden. S.I.007S.I.008
