Produkttyp	Ångstrykjärn
Märke	Bosch
Modell	TDA703021A
Strömförsörjning	Nät, 220-240 V, jordad kontakt
Effekt	2400 W (uppskattning)
Vattenbehållarens kapacitet	300 ml (uppskattning)
Sula	Slät non-stick-sula
Funktioner	Kontinuerlig ånga, ångstöt, sprayning, vertikal strykning, i-Temp, AntiShine, SensorSecure, droppskydd
Säkerhet	Automatisk avstängning (SensorSecure), droppskydd, avkalkningssystem
Underhåll	Självrengöring (Self-Clean), avkalkning Calc'nClean, rekommenderad avkalkningsvätska
Ingående tillbehör	Tygskydd TextileProtect, StoreProtect-tillbehör, avkalkningsvätska (ingår ej, köps separat)
Vikt	Cirka 1,5 kg (uppskattning)
Garanti	2 år (standard)

Vanliga frågor - TDA703021A BOSCH

Hur fyller jag vattenbehållaren?

Koppla ur strykjärnet, ställ ångregulatorn på ⚙️, öppna locket, fyll med kranvatten utan att överskrida maxnivån. Stäng locket. För mycket hårt vatten, blanda med destillerat vatten (1 del kranvatten till 2 delar destillerat vatten).

Hur använder jag i-Temp-funktionen?

Vrid temperaturväljaren till i-Temp. Den blå lampan tänds. Denna funktion anpassar temperaturen till alla strykbara tyger och förhindrar brännskador. Kontrollera klädesplaggets etikett för bekräftelse.

Vad gör jag om sulan fastnar?

Temperaturen är för hög. Sänk temperaturväljaren och vänta tills sulan svalnat. För smälta rester, rengör omedelbart med en fuktig bomullstrasa vikt flera gånger.

Hur avkalkar jag strykjärnet med Calc'nClean?

Fyll vattenbehållaren, ställ väljaren på max, värm tills TempOK-lamporna lyser fast, koppla ur, ställ ångregulatorn på max, håll strykjärnet över en diskho, tryck på rengöringsknappen och skaka tills 1/3 av vattnet avdunstat. Upprepa 3 gånger tills behållaren är tom. Anslut sedan igen för att torka.

Vad betyder SensorSecure-lampan?

SensorSecure-lampan blinkar när handtaget släpps och lyser fast när det greppas. Om handtaget släpps i mer än 10 sekunder stängs strykjärnet av automatiskt. Ta tag i handtaget för att återaktivera det.

Hur stryker jag vertikalt?

Ställ temperaturväljaren på max. Häng plagget på en galge. Håll strykjärnet vertikalt 10 cm från tyget och tryck på ångstötsknappen med 5 sekunders mellanrum.

Kan jag använda parfymerat vatten?

Nej, tillsats av parfym eller andra vätskor (förutom de som rekommenderas av Bosch) kan skada apparaten. Använd endast kranvatten eller en blandning med destillerat vatten.

Hur rengör jag sulan?

Koppla ur och vänta tills den svalnat. Rengör med en fuktig bomullstrasa. Använd inte slipande svamp eller kemikalier. Undvik kontakt med metallföremål för att hålla sulan slät.

Varför rinner vatten ur sulan?

Temperaturen är för låg eller ångflödet för högt. Höj temperaturen eller minska flödet. Se till att vänta 5 sekunder mellan varje tryck på ångstötsknappen.

Hur förvarar jag strykjärnet efter användning?

Töm vattenbehållaren, ställ ångregulatorn på ⚙️ och aktivera den flera gånger för självrengöring. Förvara strykjärnet på dess bas, aldrig på sulan. Använd StoreProtect-tillbehöret om tillgängligt för säker förvaring.

BRUKSANVISNING TDA703021A BOSCH

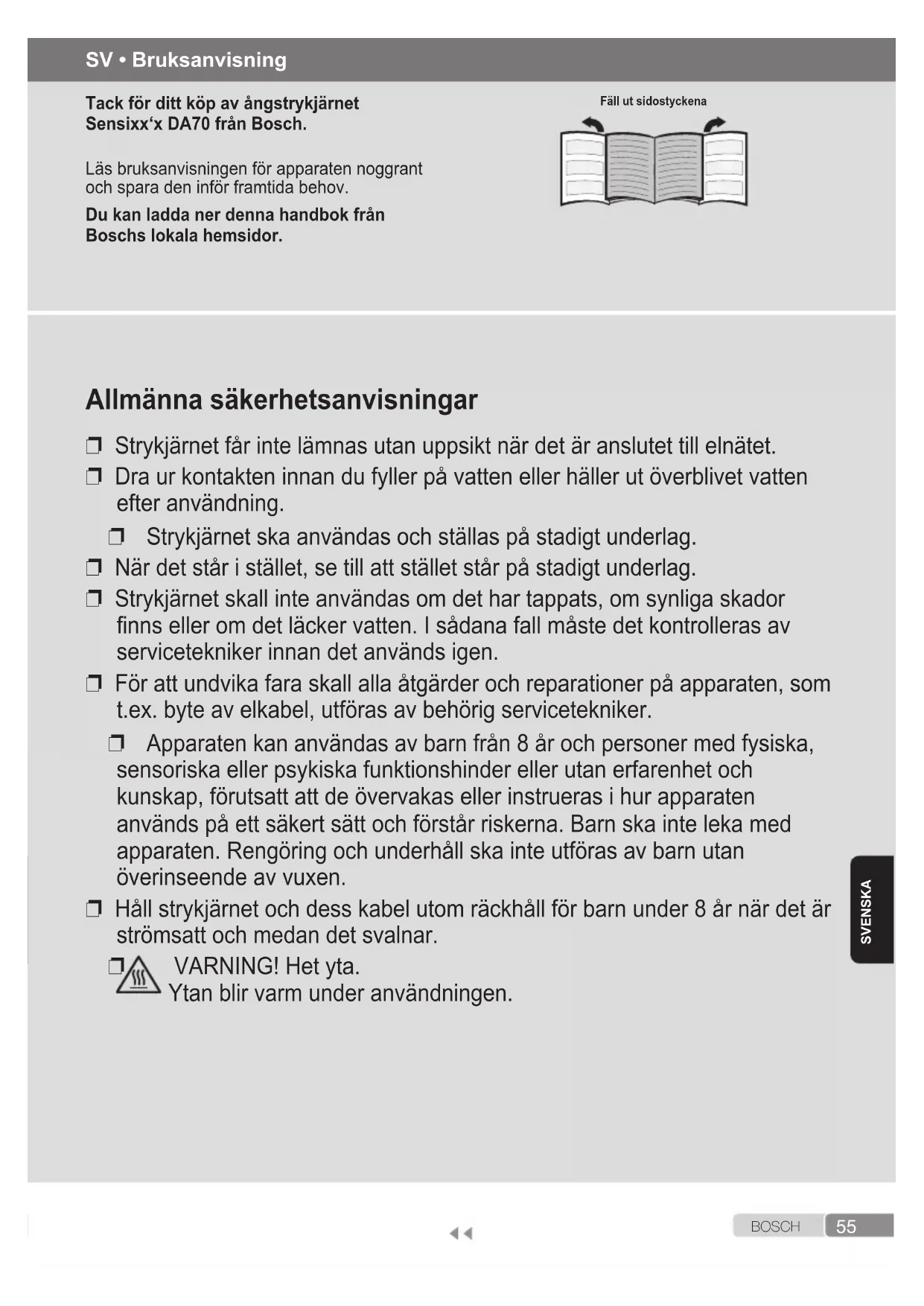

Tack för ditt köp av ångstrykjärnet Sensixx'x DA70 från Bosch.

Läs bruksanvisningen för apparaten noggrant och spara den inför framtida behov.

Du kan ladda ner denna handbok från Boschs lokala hemsidor.

Fäll ut sidostyckena

Allmänna säkerhetsanvisningar

☐ Strykjärnet får inte lämnas utan uppsikt när det är anslutet till elnätet.
Dra ur kontakten innan du fyller på vatten eller håller ut överblivet vatten efter användning.

Strykjärnet ska användas och ställas på stadigt underlag.

När det står i stället, se till att stället står på stadigt underlag.
☐ Strykjärnet skall inte användas om det har tappats, om synliga skador finns eller om det läcker vatten. I sådana fall måste det kontrolleras av servicetekniker innan det används igen.
För att undvika fara skall alla åtgärder och reparationer på apparaten, som t.ex. byte av elkabel, utföras av behörig servicetekniker.

☐ Apparaten kan användas av barn från 8 år och personer med fysiska, sensoriska eller psykiska funktionshinder eller utan erfarenhet och kunskap, förutsatt att de övervakas eller instrueras i hur apparaten används på ett säkert sätt och förstår riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn utan överinseende av vuxen.

Håll strykjärnet och dess kabel utom räckhåll för barn under 8 år när det är strömsatt och medan det svalnar.

WARNING! Het yta.

Ytan blir varm under användningen.

Viktiga anmärkningar

• Apparaten har endast utformats för hemanvändning och den får inte användas industriellt.
• Apparaten får endast användas för avsett bruk, det vill säga som strykjärn. All annan användning anses felaktig och därmed farlig.
• Tillverkaren tar inget ansvar för skador som uppkommer på grund av missbruk eller felaktig användning.
• Denna apparat när höga temperaturer och genererar ånga under användningen, vilket kan leda till skållning eller brännskador vid en felaktig användning.
• Rör inte stryksulan! Håll strykjärnet i handtaget.
• Lämna inte strömsladden hängande över bordet eller strykbrädan, då kan apparaten falla ner.
• Stryk inte kläder som någon har på sig!
• Spruta eller sikta aldrig ångan mot människor eller djur!
• Låt inte elkabeln komma i kontakt med vassa kanter eller den varma stryksulan.
• Ställ aldrig ifrån dig strykjärnet i horisontellt läge när stryksulan är varm. Ställ det på dess klack.
• Vidrör inte apparaten med våta eller fuktiga händer när den är igång.

• Den här apparaten ska anslutas och användas enligt informationen på märkplåten.

• Apparaten ska anslutas till jordat uttag. Om det är absolut nödvändigt att använda förlängningskabel, kontrollera att den är anpassad för 16 A och att kontakten är jordad.

• Apparaten får aldrig placeras direkt under kranen när vattentanken ska fyllas på.
• Dra ur kontakten när apparaten inte används eller om du misstänker fel.
• Dra inte ur kontakten genom att dra i sladden.
• Sänk inte ner strykjärnet i vatten eller någon annan vätska.
• Förvara inte apparaten utomhus (regn, solljus, frost etc.).

Råd om avfallshantering

Våra produkter levereras i optimerade förpackningar. Detta innebär i grunden att vi använder material som inte förorenar och som ska lämnas till miljöstationer för återvinning som sekundära råmaterial. Du kan kontakta din kommun om du behöver mer information om återvinning av gamla hushållsmaskiner.

Denna apparat är märkt i enlighet med det europeiska direktivet 2012/19/EU gällande begagnade elektriska och elektroniska apparater (elektriskt och elektroniskt utrustning – WEEE). Direktivet definierar regler för insamling och återvinning av förbrukade vitvaror som gäller i hela EU.

Beskrivning

1. Sprutknapp
2. Knapp för ångtillförsel
3. Ångreglage
4. Vattenintag
5. Lock till vattenintag
6. Sprutmunstycke
7. Stryksula
8. Markering för maximal påfyllningsnivå

9. Temperaturindex

10. Knapp "clean" (rengöring)

11. Vattentank
12. Temperaturkontroll
13. Elkabel
14. Indikatorlampa "SensorSecure"
15. "TextileProtect" (textilskydd) *
16. Avkalkningsmedel *
17. Tillbehör "StoreProtect" ("förvaringsskydd") *

Innan du använder apparaten för första gången

Ta bort eventuella etiketter eller skyddshöljen från stryksulan (7).

Under den första användningen kan strykjärnet avge ångor och lukter som försvinner efter några minuter.

Använda apparaten

1. Fylla vattentanken

↑ Se de utfällbara sidostyckena

Denna apparat har konstruerats för användning med vanligt kranvatten.

• Tillsatser av andra vätskor, som parfymer, kan skada strykjärnet (om de inte rekommenderas av Bosch).
• Använd inte kondensvatten från torktumlare, luftkonditioneringssystem eller liknande.

Eventuella skador som orsakas av de ovannämnda produkterna leder till att garantin ogiltigförklaras.

Sätt ångreglaget (3) i läget och koppla bort strykjärnet från elnätet!

1. Öppna vattenintagslocket (5).
2. Fyll vattentanken (11). Fyll aldrig på över nivåmarkeringen för maximal påfyllning (8).
3. Stäng locket till vattenpåfyllningen.
   Tips: För att säkerställa optimal ångfunktion kan du blanda kranvattnet med destillerat vatten i förhållandet 1:1. Om kranvattnet i ditt område är mycket hårt bör du blanda kranvattnet med destillerat vatten i förhållandet 1:2.
   Vänd dig till ditt lokala vattenbolag för information om vattnets hårdhet.

2. Ställa in temperaturen

Se de utfällbara sidostyckena

Temperaturkontrollen (12) justerar stryksulans temperatur (7).

Sätt temperaturkontrollen i motsvarande läge genom att matcha den med temperaturindex (9) på strykjärnet.

Temperatu-rinnstilling

Lämplig för:

●

syntet

- silke – ull

••• bomull

max linne

i-Temp* alla sorters textilier.

AntiShine*

mörka och ömtåliga plagg. Minskar risken för blanka märken.

- Medan stryksulan värms upp eller kyls ner till vald temperatur kommer lamporna inuti temperaturväljaren (12) att blinka. När vald temperatur har uppnåtts kommer lamporna att sluta blinka och förbli tända.

2.1 Indikator "TempOK"

Medan stryksulan värms upp eller kyls ner till vald temperatur kommer "TempOK"-lamporna inuti temperaturväljaren (12) att blinka. När vald temperatur har uppnåtts kommer lamporna att sluta blinka och förbli tända.

Om denna funktion har valts ställs lämplig temperatur in som passar alla material som kan strykas.

Funktionen "i-Temp" förhindrar att kläder skadas på grund av att användaren väljer en olämplig temperatur.

Funktionen “i-Temp” fungerar inte för textilier som inte kan strykas. Kontrollera plaggens skötselråd eller provstryk på ett ställe som inte syns.

När funktionen "i-Temp" har valts tänds den blå lampan inuti temperaturväljaren.

Om denna funktion har valts reduceras risken för blanka fläckar på plagget på grund av strykningen.

När funktionen "AntiShine" har valts tänds den blå lampan inuti temperaturväljaren.

3. Att stryka med ånga

Se de utfällbara sidostyckena

Med ångreglaget (3) ställer du in mängden ånga för strykningen.

Temperaturvelger (12)	Anbefalt innstilling for dampregulatoren (3) *
	1 2 3 maxeco max
	1 2 3 maxeco max
i-Temp	1 2 3 max
AntiShine	1 2 3 maxeco max

AntiShine

Tips: För bättre resultat, stryk de sista dragen utan ånga så att plagget torkar.

4. Ångtillförsel

↑ Se de utfällbara sidostyckena

Den här funktionen kan användas för att kontrollera envisa skrynklor eller för att pressa till perfekta pressveck eller plisseringar.

1. Sätt temperaturkontrollen (12) på "max".
2. Tryck på ångtillförselknappen ⚙ (2) några gånger i intervaller om minst 5 sekunder.

5. Vertikal ånga

↑ Se de utfällbara sidostyckena

Används för att ta bort veck från hängande plagg, gardiner osv.

1. Sätt temperaturkontrollen (12) på "max".
2. Häng klädesplagget på en klädhängare.
3. Använd strykjärnet i vertikalt läge med ett avständ på 10 cm och tryck på knappen för ångtillförsel (2) flera gånger med pauser på minst 5 sekunder.

6. Stryka utan ånga

Se de utfällbara sidostyckena

Den här funktionen gör att man kan stryka med torrt strykjärn.

Sätt ångreglaget (3) i läget

7. Droppskydd \*

↑ Se de utfällbara sidostyckena

Om temperaturen är inställd för lågt stängs ångan automatiskt av för att undvika droppbildning.

Ett klickljud kan höras när detta inträffar.

8. Sprutning

Se de utfällbara sidostyckena

Den här funktionen används för att släta ut envisa skrynklor.

Använd inte sprutfunktionen på silke.

9. "SensorSecure"

↑ Se de utfällbara sidostyckena

Funktionen "SensorSecure" stänger av strykjärnet när du inte håller i det, vilket ökar säkerheten och energibesparingen.

1. Anslut strykjärnet.
2. "SensorSecure"-lampan (14) blinkar när du inte håller i handtaget och lyser fast när du håller i handtaget.
3. Om handtaget släpps i mer än 10 sekunder stoppar det uppvärmningen automatiskt.
4. När du tar tag i handtaget igen kommer strykjärnet att värmas upp och kontinuerlig ångbildning startar på nytt.

Första uppvärmningsproceduren: du behöver inte ta tag i handtaget förrän strykjärnet värms upp till inställd temperatur.

När temperaturen har uppnåtts slutar lampan "TempOK" att blinka och börjar lysa fast. Ångläget "eco" har valts automatiskt.

10. After strykning

1. För ångreglaget (3) från till "max" och tillbaka igen flera gånger (självrens).
2. Töm tanken. Håll strykjärnet med spetsen nedåt och skaka det försiktigt.
3. Förvara det stående på dess bakre del, inte på basen.
4. Linda inte elkabeln (13) för hårt!

Tips för att spara energi

Det går åt mest energi när man använder ångfunktionen. Följ råden nedan för att minimera energiförbrukningen:

1. Börja stryka plaggen som kräver den lägsta stryktemperaturen. Kontrollera rekommenderad stryktemperatur på lappen med skötselråd på respektive plagg.
2. Reglera ångan enligt den valda stryktemperaturen enligt anvisningarna i den här bruksanvisningen.
3. Använd endast ångfunktionen vid behov. Använd om möjligt sprejfunktionen i stället. Försök stryka plaggen medan de fortfarande är fuktiga och minska ånginställningen. Då bildas ånga från tyget, snarare än från strykjärnet. Om du torktumlar plaggen före strykning, använd programmet "stryktorrt".
4. Om plaggen är tillräckligt fuktiga kan du stänga av ångfunktionen (3) helt.
5. Låt strykjärnet stå upprätt vid paus. Om det ligger ner när ångfunktionen är aktiv bildas överskottsånga.

Rengöring och underhåll

↑ Se de utfällbara sidostyckena

Varning! Risk för brännskador! opla alltid ifrån apparaten från elnätet innan du utför rengörings- eller underhållsåtgärden på den.

1. Om strykjärnet bara är lätt smutsigt, ska du dra ur kontakten och låta stryksulan (7) kylas av. Torka endast av huset och stryksulan med en fuktig bomullstrasa.
2. Om tyget är syntetiskt kan det smälta på grund av för hög temperatur på stryksulan. Om detta

inträffar ska du stänga av ångan och torka av resterna omedelbart med en tjock hopvikt och fuktig bomullstrasa.

1. För att hålla stryksulan slät ska du undvika kontakt med hårda metallföremål. Använd aldrig slipsvampar eller kemikalier för att rengöra stryksulan.

AntiCald

Flexibelt avkalkningssystem

↑ Se de utfällbara sidostyckena

A self-clean

Varje gång du trycker på ångreglaget (3) rengör "self-clean"-systemet (självrens) mekanismen för kalkrester.

B Calc'nClean

Funktionen "Calc'n clean" bidrar till att avlägsna kalkpartiklar från ångkammaren. Använd den här funktionen ungefär varannan vecka om vattnet i ditt område är mycket hårt.

1 Dra ut strykjärnets elsladd ur vägguttaget, sätt ångreglaget (3) i läget och fyll vattentanken (11) med vatten.
② Sätt temperaturväljaren (12) i läget "max" och sätt i strykjärnets elsladd.
3 Efter den nödvändiga uppvärmningsperioden slutar "TempOK"-lamporna inuti temperaturkontrollen (12) att blinkar. Dra sedan ut elsladden ur vägguttaget (mycket viktigt!).
4 Sätt ångreglaget i läget "max".
5 Håll strykjärnet över ett tvättställ. Tryck ner knappen "clean" (10) och skaka strykjärnet tills ungefär en tredjedel av vattnet i tanken har förångats. Kokande vatten och ånga kommer ut, tillsammans med kalk eller avlagringar som kan ha funnits där.
⑥ Släpp knappen "clean" och skaka försiktigt strykjärnet i några sekunder.
⑦ Upprepa steg 5 och 6 tre gånger tills tanken är tom.
⑧ Anslut strykjärnets elsladd igen och värm upp strykjärnet tills allt vatten har förångats. Tryck på knappen "clean" några gånger till för att rengöra ventilen.
⑨ Dra ut elsladden ur vägguttaget och låt stryksulan (7) svalna. Torka av stryksulan med en fuktad bomullstrasa.

För större kalkansamlingar rekommenderar vi att du använder avkalkningsmedlet som Bosch har tagit fram för detta ändamål.

Detta ska utföras var 3:e månad.

1. Fyll vattentanken (11) med kranvatten blandat med ett mått (25 ml) avkalkningsmedel (16 ^* ).
2. Följ sedan anvisningarna nedan i avsnittet "Calc'nClean" (steg 2 till 9).

Avkalkningsmedlet kan du köpa vid vår kundtjänst eller i specialiserade butiker.

Tillbehörets namn: TDZ1101

D anti-calc\*

Patronen “anti-calc” har konstruerats för att reducera kalkavlagringar som bildas under ångstrykning, för att hjälpa till att förlänga ditt strykjärns livslängd. Men “anti-calc”-patronen kan inte ta bort all kalk som produceras naturligt med tiden.

"TextileProtect" tygskyddet \*

↑ Se de utfällbara sidostyckena

Tygskyddet (15*) används för att ångstryka ömtåliga plagg med maximal temperatur utan att skada dem.

Tryckskyddet kan du köpa vid vår kundtjänst eller i specialiserade butiker.

Tillbehörets namn: TDZ1550

"StoreProtect" \*

Med tillbehöret "StoreProtect" (17*) kan strykjärnet ställas undan direkt och säkert, även då stryksulan (7) är varm.

Tillbehöret kan du köpa vid vår kundtjänst eller i specialiserade butiker.

Tillbehörets namn: TDZ1750

Problem Möjlig orsak Lösning
Strykjärnet värms inte upp.	1. Temperaturkontrollen (12) står på lägsta nivå.2. Systemet “SensorSecure” har aktiverats (indikatorlampan 14 blinkar). Strykjärnet är inställt på standby.	1. Välj en högre position.2. Ta tag i handtaget på strykjärnet för att starta om det.
Lampan "TempOK" inuti temperaturkontrollen (12) blinkar.	1. Stryksulan (7) värms upp eller kyls av till vald temperatur.	1. Detta är normalt och lamporna slutar blinka när vald temperatur har uppnåtts.
Kläderna tenderar att fastna.	1. Temperaturen är för hög. 1. Vrid temperaturkontrollen (12) nedåt och vänta tills strykjärnet har kylts ner.
Vatten droppar ut ur stryksulan (7) tillsammans med ånga.	1. Temperaturkontrollens (12) inställning är för låg.2. Ångreglaget (3) är för högt inställt i samband med en låg temperatur.3. Du har tryckt på knappen för ångtillförsel (2) flera gånger, utan att vänta i 5 sekunder mellan varje tryckning.	1. Vrid temperaturkontrollen (12) till en högre inställning och vänta tills lamporna “TempOK” inuti temperaturkontrollen slutar blinka och lyser fast.2. Sätt ångreglaget (3) på en lägre inställning.3. Vänta 5 sekunder mellan varje tryckning på knappen för ångtillförsel.
Ångan kommer inte ut.	1. Ångreglaget (3) står på läget2. Temperaturen är för låg.Antidroppsystemet har aktiverats.	1. Sätt ångreglaget i ett högre läge.2. Ställ in en högre temperatur om tyget så tillåter.
Det kommer ut rök när man ansluter strykjärnet för första gången.	1. Detta kan bero på smörjningen av några inre delar.	1. Detta är normalt och avstannar efter några minuter.
Mycket droppar eller ånga.	1. Calc’nClean-systemet kan inte stängas korrekt.	1. Tryck på knappen "clean" (10) några gånger.
Avlagringar kommer ut ur hålen på strykplattan (7).	1. Spår av kalk kommer ut ur ångkammaren.	1. Utför en rengöringscykel (se avsnittet "Calc'nClean").

Om förslagen ovan inte avhjälper problemen: kontakta auktoriserad teknisk service.
