Typ av huva	Teleskopisk inbyggd huva under skåp
Färg	Svart (lackerad plåt)
Bredd	534 mm
Höjd	208 mm
Djup	300 mm
Nettovikt	4,8 kg
Motoreffekt	140 W
Total effektförbrukning	146 W
Max luftflöde vid utsug	370 m³/h
Max luftflöde vid recirkulation	140 m³/h
Antal hastigheter	3
Ljudnivå vid hög hastighet	67 dB(A)
Ljudnivå vid låg hastighet	62 dB(A)
Energieffektivitetsklass	D
Årlig energiförbrukning	70,7 kWh
Fettfilter	Tvättbart aluminium (x1)
Kolfilter	Kompatibel (byte var 4:e månad)
Belysning	2 LED
Driftslägen	Utsug och recirkulation
Elektrisk anslutning	220-240 V / 50-60 Hz

Vanliga frågor - BHI681EB GORENJE

Hur installerar man köksfläkten GORENJE BHI681EB?

BHI681EB är en infällbar teleskopisk köksfläkt designad för att integreras under ett 53 cm brett köksskåp. Den monteras i skåpet med hjälp av de medföljande stöden. En utluftskanal till utsidan rekommenderas för optimal prestanda, men ett recirkulationsläge (med kolfilter) är också möjligt.

Vilka är de exakta måtten på köksfläkten BHI681EB?

Fläkten är 534 mm bred, 208 mm hög och 300 mm djup. Dess nettovikt är 4,8 kg. Kontrollera att ditt köksskåp har tillräckligt med utrymme före installation.

Vad är det maximala luftflödet för denna fläkt?

I utsugsläge når fläkten ett maximalt luftflöde på 370 m³/h. I recirkulationsläge med kolfilter reduceras detta flöde till 140 m³/h. De 3 hastigheterna gör det möjligt att anpassa effekten efter dina behov.

Hur många hastigheter har köksfläkten GORENJE BHI681EB?

Fläkten har 3 hastigheter. Hastighet 1 (låg) är lämplig för lätt matlagning med en ljudnivå på cirka 62 dB. Hastighet 3 (hög) är för intensiv matlagning och genererar cirka 67 dB.

Hur rengör man fettfiltret?

Fettfiltret är av aluminium och diskmaskinsäkert. Det rekommenderas att rengöra det regelbundet, ungefär en gång i månaden beroende på användningsintensitet. Ett igensatt filter minskar luftflödet och ökar motorbuller.

När ska man byta ut kolfiltret?

I recirkulationsläge bör kolfiltret bytas ut var fjärde månad. Detta filter kan inte tvättas eller återanvändas. Det finns som reservdel hos specialiserade återförsäljare av hushållsapparater.

Vilken typ av belysning är integrerad i BHI681EB?

Fläkten är utrustad med 2 LED-lampor som effektivt belyser kokytan. LED-lampor har lång livslängd och låg energiförbrukning jämfört med traditionella halogenlampor.

Vilken energiklass har GORENJE BHI681EB?

Fläkten är klassificerad som klass D enligt den europeiska energieffektivitetsmärkningen för köksfläktar (EU 65/2014). Den årliga energiförbrukningen är 70,7 kWh. Filtreringseffektivitetsklassen är D och belysningsklassen är C.

Kan denna fläkt fungera i recirkulationsläge?

Ja, BHI681EB är kompatibel med båda lägena: utsug till utsidan (max luftflöde 370 m³/h) och recirkulation av luft (max luftflöde 140 m³/h). I recirkulationsläge måste ett kolfilter (säljs separat) installeras för att neutralisera lukter.

Fläkten låter onormalt, vad bör jag kontrollera?

Börja med att rengöra fettfiltret, ett igensatt filter är den vanligaste orsaken till ökat ljud. Kontrollera också att fläkten är ordentligt fastsatt och att monteringsskruvarna är åtdragna. Om ljudet fortsätter kan motorn eller tätningslisterna i utluftskanalen vara orsaken till problemet.

Vilken motorstyrka har GORENJE BHI681EB?

Fläktens motor har en effekt på 140 W för en total effektabsorption på 146 W (inklusive belysning). Strömförsörjningen är 220-240 V / 50-60 Hz, kompatibel med det vanliga franska elnätet.

BRUKSANVISNING BHI681EB GORENJE

SV Monterings- och bruksanvisningar

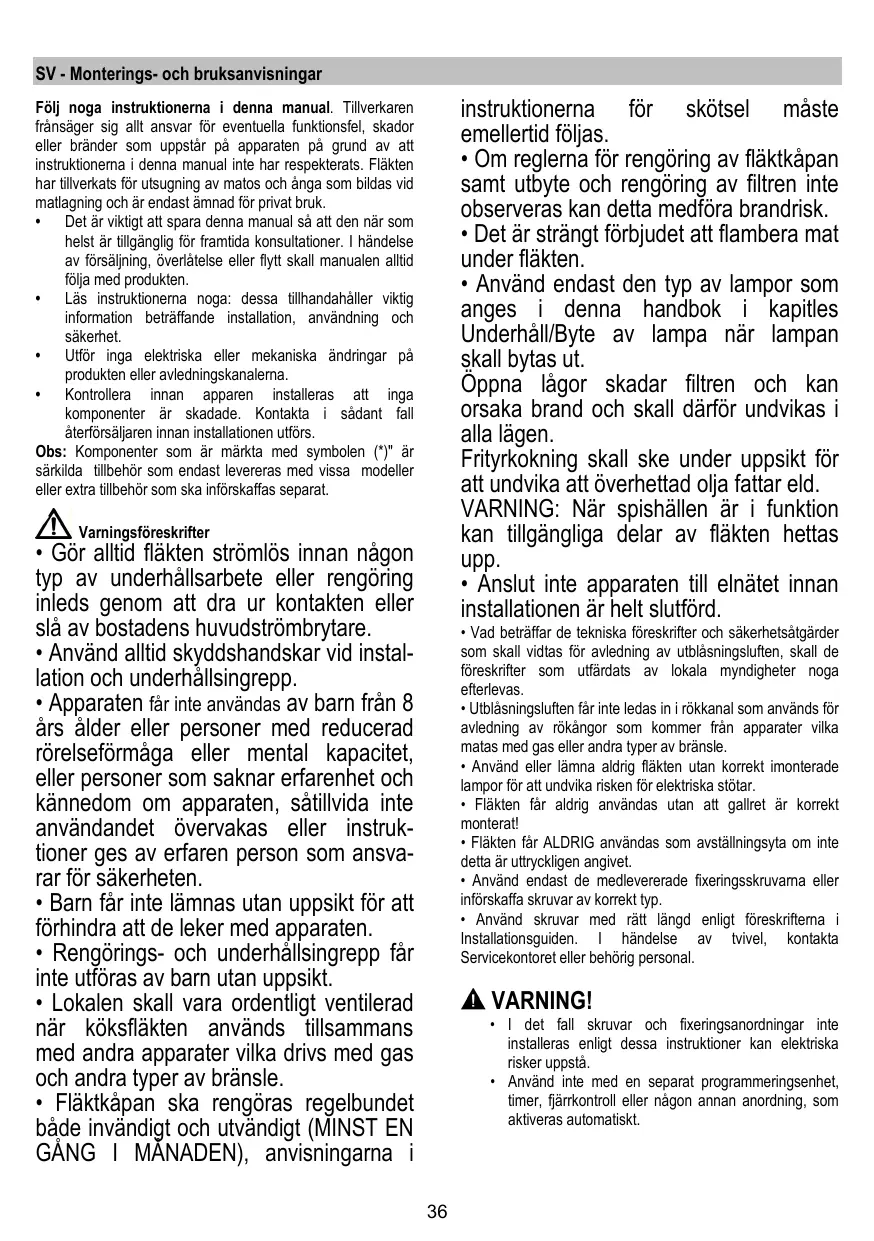

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella funkictionsfel, skador erler bränder som uppSTAR pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

• Det ar viktigt att spara denna manual sa att den nar som helst ar tillganglig for framtida konsultationer. I handelse av forsäljnig, overlåtelse eller flytt skall manualen alltid fölia medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sökerhet.
• Utför inga elektriska eller mekaniskaändringarpå produitenEller avledningskanalerma.
• Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontaktaisadayantfallaterforsaljareninnaninstallationenutfs.

Obs: Komponenter som ar märkta med symbolen (^*) 'särkilda tillbehör som endast levereras med vissa modeller erler extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan pågon typ av underhällsarbete erler rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär inte användas av barn frän 8 Års älder eller personer med reducerad rörelseformåga ull mental kapacitet, uller personer som saknar erfarenhet och kännedom om apparaten, sätllvida inte användandet overvakas ull instruk-tioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utforas av barnutan uppsikt.
- Lokalen skall vara ordentigt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka drives med gas och andra typ er av bransle.
Fläktkapan skarengorras regelbundet bade invändigt och utvändigt (MINST EN GANG I MANADEN), anvisningarna i

instruktionerna ffor skötsel maste emellertid foljas.

• Om reglerna for rengöring av fläktkåpan somt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
• Det är strängt forbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Oppna lager skadar filtren och kan ansaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen är i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slutford.

Vad beträffar de tekniska foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
- Utlblånsnoluten fär inte ledas i rökkanal som används for avledning av rokängor somkommen fran apparater vilka matas med gas eller andra typ av bransle.
- Använd eller lamna aldrig fläkten utan korrekt imonerade lampor for att undvika risken for elektriska stötar.
Fläkten fär aldrig användas utan att gallret ár korrekt monterat!
- Fläkten fär ALDRIG användas som avständningsyta om inte detta är uttryckligen angivet.
- Använd endast de medlevererade fixeringssskruvama aller inforskaffa skruvar av korrekt typ.
- Använd skruvar med rätt langd enligt foreskriftema i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret aller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enlistigt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Denna produktärmarkt enligt EG-direktiv 2012/19/EC betraffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var hälsa, som annars kan bl följden om Produkten inte hanteras på rätt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar att denna produit inte fär behandlas som vanligt hushällsavfall. Den skall i stället lämnas in på en lamplig upssamplingsplats for ätervinning av elektrisk och elektronisk utrustning. Produktien måste kasseras enligt lokala miljöbestammelser für avfallshantering.

För mer information om hantering, ätervinning och äteranvändning av denna produkt, var god kontakta de lokala myndighetema, ortens sophanteringstjänst eller butiken)därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enligheit med:

• Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Räd für en korrekt användning für att minska miljopaverkan: Sätt PÅ flåkten på minsta farten:nar du böjar att laga mat och låt den vara på i nagra minuter after att du ar färdig. Öka farten bara om det skulle uppsta mycket rök och anga och经验和 ökad fart bara i extrema fall. Byt ut kolfitret(enz) vid behov for att bevara en god lukt och effektivitet. Rengör fettifret vid behov for att bevara fettifrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manuale for att forbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tilverkats für att användas som utsugningsversion

med utvändig evakuering eller som filterversion med intern Återcirkulation

Installation

Minsta tillatna avstand mellan kokkärlens stödyta pa spishallen och köksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erkerbinerad gashäll.

Om spishällens instruktioner anger ett större avständ skull detta respekteras.

Natspänngen skull motsvara spänngen som anges pa märkpläten som sitter innate i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till atttag som ar lätt tillgängigt även after installationen och som uppfyller gällande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet), eller om uttaget ar placerat pa en sväråtkomlig plats skald en godkänd vapolig strombrytare installeras som garantar er fulkomlig frankoppling fran nätet

i samband med översänningsklass III, i enliget med installationsbestämmelsema.

WARNING!

Kontrolera innan flaktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Funktion

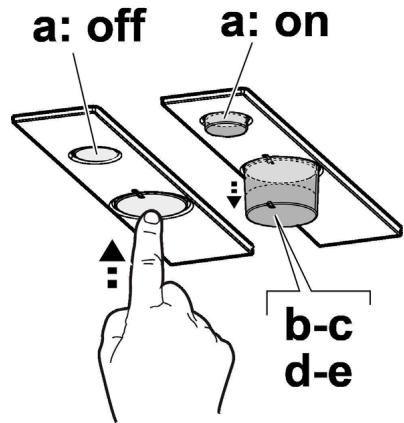

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare for spishällens belysning.

a. ON/OFF belysning
b. OFF motorer
c.-d.-e. Lag utblaseffekt (c.), medelhog (d.), hog (e.).

ENDAST for vissaprodukter:

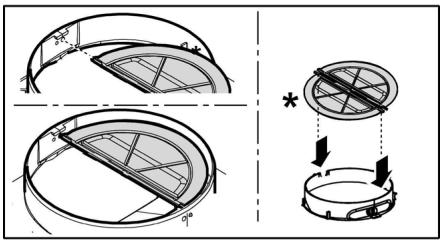

Som alternatively tillbehör medfoljer, att installerera, en Rök Backventil. Om det ar nödvändigt for installationsvillkoren (tex.: avsaknad av skydd mot oavsiktigt luftdrag utifran), für in den i det därffor avsedda utrymmet i Kopplingen for Luftutsläppinnan du installerar rokavloppsröret.

Underhäll

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg aller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 1-7

Filtret skall rengoras en gang i帽子en, med ett milt rengoringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfargas utan att detta på nagot sätt paverkar filtrets uppsugningsformàga.

Kolfilter (gäller endast filterversionen)

Fig. 5

Kolfiltret mattas after en mer aller minde lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfiltren rengors. Det ar under alla handelsener nodvändigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengoras eller ateranvandas.

Byte av Lampor

Fig.7

Koppla ur apparaten fran elnaret.

Varning! Kontrollera att lamporna har svalnat innan ni vidrōr dem.

Avlagsna utsugningsgallret for att gora lamphuset atkomligt.
Byt ut den skadade lampan.

Använd endast LED lampor med max 3W-E14. För ytterligare detailjér konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1d").

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

Kullfilter (kun med resirkulering av luften)

Fig. 5
