BHI681EB - Keittiön liesituuletin GORENJE - Ilmainen käyttöohje ja opas

Liesituuletyypi	Kaapiston alle asennettava teleskooppinen liesituuletin
Väri	Musta (maalattu pelti)
Leveys	534 mm
Korkeus	208 mm
Syvyys	300 mm
Nettopaino	4,8 kg
Moottorin teho	140 W
Kokonaiskulutus	146 W
Maksimi poistoilmavirta	370 m³/h
Maksimi kierrätysilman virtaus	140 m³/h
Nopeuksien määrä	3
Melutaso korkealla nopeudella	67 dB(A)
Melutaso matalalla nopeudella	62 dB(A)
Energialuokka	D
Vuotuinen kulutus	70,7 kWh
Rasvasuodatin	Pestävä alumiini (x1)
Hiilisuodatin	Yhteensopiva (vaihto 4 kuukauden välein)
Valaistus	2 LED
Käyttötilat	Poisto ja kierrätys
Sähköliitäntä	220-240 V / 50-60 Hz

Usein kysytyt kysymykset - BHI681EB GORENJE

Kuinka asentaa GORENJE BHI681EB liesituuletin?

BHI681EB on teleskooppinen upotettava liesituuletin, joka on suunniteltu asennettavaksi 53 cm leveän keittiökaapin alle. Se kiinnitetään kaappiin toimitettujen kiinnikkeiden avulla. Ulospäin suuntautuva poistoputki suositellaan parhaan suorituskyvyn saavuttamiseksi, mutta kierrätysmoodi (aktiivihiilisuodattimella) on myös mahdollinen.

Mitkä ovat BHI681EB-liesituulettimen tarkat mitat?

Liesituulettimen leveys on 534 mm, korkeus 208 mm ja syvyys 300 mm. Sen nettopaino on 4,8 kg. Varmista, että keittiökaapissasi on riittävästi tilaa ennen asennusta.

Mikä on tämän liesituulettimen maksimi-ilmavirta?

Ulospäin suuntautuvassa poistomoodissa liesituuletin saavuttaa maksimissaan 370 m³/h ilmavirran. Kierrätysmoodissa aktiivihiilisuodattimen kanssa tämä ilmavirta pienenee 140 m³/h. 3 nopeusasetusta mahdollistavat tehon säätämisen tarpeidesi mukaan.

Kuinka monta nopeutta GORENJE BHI681EB -liesituulettimella on?

Liesituulettimessa on 3 nopeutta. Nopeus 1 (matala) sopii kevyelle ruoanlaitolle ja sen äänenvoimakkuus on noin 62 dB. Nopeus 3 (korkea) on varattu intensiiviselle ruoanlaitolle ja tuottaa noin 67 dB.

Kuinka puhdistaa rasvasuodatin?

Rasvasuodatin on alumiinia ja pestävä astianpesukoneessa. Suositellaan puhdistamaan säännöllisesti, noin kerran kuukaudessa käytön intensiteetistä riippuen. Likainen suodatin vähentää ilmavirtaa ja lisää moottorin melua.

Milloin aktiivihiilisuodatin tulee vaihtaa?

Kierrätysmoodissa aktiivihiilisuodatin tulisi vaihtaa noin 4 kuukauden välein. Tätä suodatinta ei voi pestä tai käyttää uudelleen. Se on saatavilla varaosana kodinkoneiden erikoisliikkeistä.

Millainen valaistus on integroitu BHI681EB:hen?

Liesituuletin on varustettu 2 LED-lampulla, jotka valaisevat tehokkaasti keittoalueen. LED-lampuilla on pitkä käyttöikä ja alhainen energiankulutus verrattuna perinteisiin halogeenilamppuihin.

Mikä on GORENJE BHI681EB:n energialuokka?

Liesituuletin on luokiteltu luokkaan D Euroopan unionin liesituulettimien energiamerkintäasetuksen (EU 65/2014) mukaisesti. Sen vuotuinen energiankulutus on 70,7 kWh. Suodatusluokka on D ja valaistusluokka on C.

Voiko tämä liesituuletin toimia kierrätysmoodissa?

Kyllä, BHI681EB on yhteensopiva molempien moodien kanssa: ulospäin suuntautuva poisto (maksimi ilmavirta 370 m³/h) ja ilman kierrätys (maksimi ilmavirta 140 m³/h). Kierrätysmoodissa tulee asentaa aktiivihiilisuodatin (myydään erikseen) hajujen neutraloimiseksi.

Liesituuletin pitää epätavallista ääntä, mitä tarkistaa?

Aloita puhdistamalla rasvasuodatin, tukkeutunut suodatin on yleisin syy melun lisääntymiseen. Tarkista myös, että liesituuletin on kunnolla kiinnitetty ja että kiinnitysruuvit ovat kireällä. Jos ääni jatkuu, moottori tai poistokanavan tiivisteet voivat olla ongelman lähde.

Mikä on GORENJE BHI681EB:n moottorin teho?

Liesituulettimen moottori tuottaa tehoa 140 W ja kokonaistehon kulutus on 146 W (valaistus mukaan lukien). Virransyöttö on 220-240 V / 50-60 Hz, yhteensopiva Ranskan standardin mukaisen sähköverkon kanssa.

KÄYTTÖOHJE BHI681EB GORENJE

FI Asennus- ja käytöohjeet

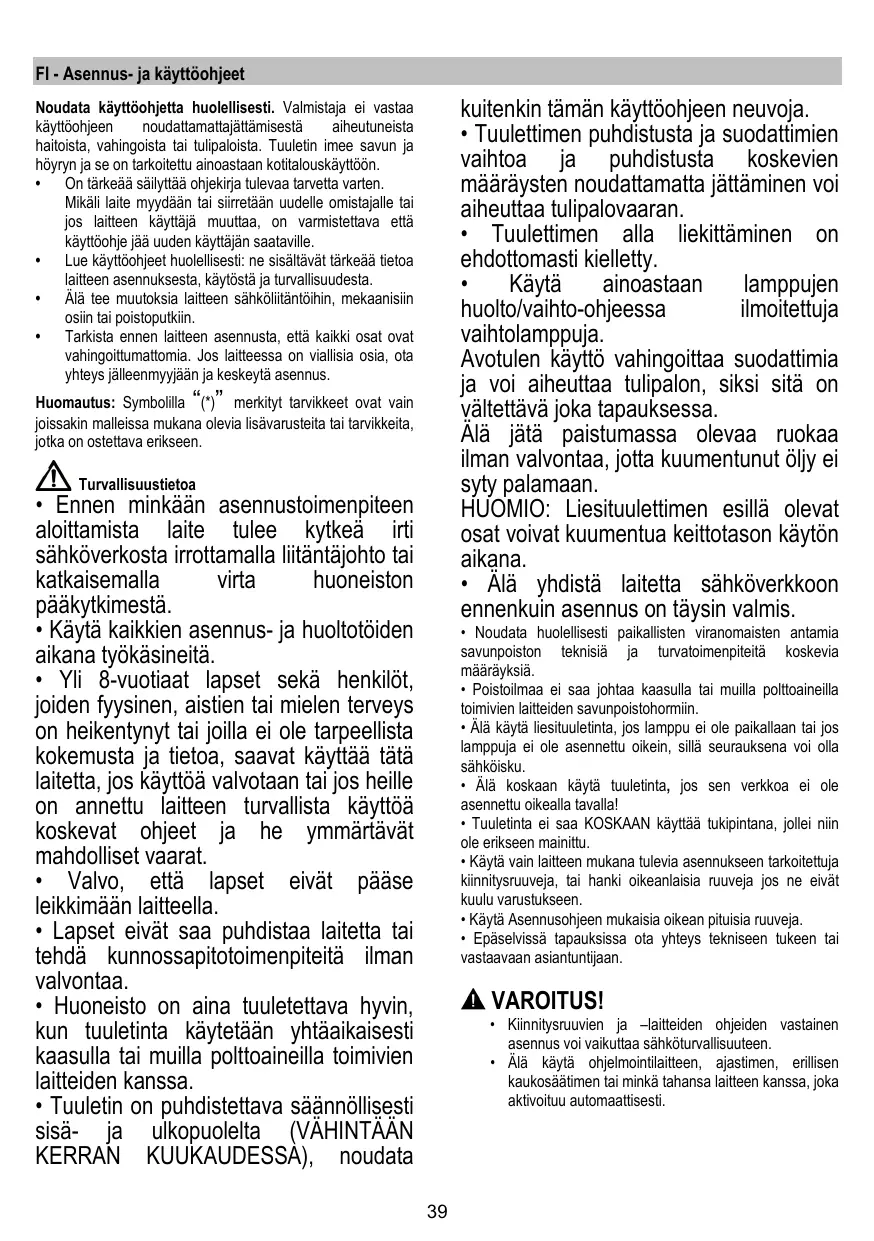

FI - Asennus- ja käytöhjeet

Noudata käytöhjetta huolellisesti. Valmistaja ei vastaa käytöhjeen noudattamattajättämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn je se on tarkoitettu ainoastaan kotitalouskäytöön.

• On tarkea sailyttaohjekirja tuleva tarvetta varten. Mikali laite myddaan tai siirretaan uudelle omistajalle tai jos laitteen kayttaja muuttaa, on varmistettava etta kayttoohe ja auden kayttajan saataville.
• Lue käytööhjeet huolellisesti: ne sisälvat tärkeä tietaa laitteen asennuksesta, käytõsta ja turvallisuudesta.
• Alä tee mutoksia laitteen sähkölitäntöihin, mekaanisiin osiin tai poistoputkiin.
  Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjän ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkitytarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai varvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkasineita.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heiKentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tätä laitetta, jos käyttoa valvotaan taiJos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmärṭāvāt mahdolliset vaarat.
• Valvo, etta lapsed eivat päase leikkimään laitteella.
• Lapsed eivat saa puhdastaa laitetta taitehdakunnossapitotoimenpiteita ilmanvalvontaa.
  Huoneisto on aina tuuletettava hyvin, kun tuuletinta kaytetaaen yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava saaannollise sisa- ja ulkopuolelta (VAHINTAAN KERRAN KUUKKADESSA), noudata

kuitenkin tämän käytöohjeen nuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
  Käytä ainoastaan lamppujen huolto/vaitho-ohjeessa ilmoitettuja vaihtolampuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on valtettäv joka tapauksessa.

Alä jata paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy eisi syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuimentua keittotason kayton aikana.

• Älä yhdistä laitetta sahköverkloon ennenkuin asennus on tãysin valmis.

• Noudata huolellisi peikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteit koskevia märäyksiä.

• Poistoilmaa ei saa johtaa kausulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Alä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauktena voi olla sähköisku.
• Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennetu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttaa tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epaselvissä tapaoksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkiturvallisuuteen.
• Alä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosaätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistetu EU-direktivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytäja voi ehkäistä mahdollisetympräristolle ja ihmister tenveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirojaista lorytvamerkki ilmoittaa, etta tuotetta ei saa kasitetla talousjatteenaja etta se on toimitettava sahko- ja elektronisten laitteiden kierratyspisteeseen. Laite on havitettavapaikallisten jatteenkasittelysaannosten mukaisesti. Jos tarvitsetlisatietoja laitteen kasittelysta, palautuksesta ji kerratyksesta, ota yhteys paikallisen viranomaseen, jatehuoltoon tai liikkeeseen jostu toute on ostetu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Suoritskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöä varten ympäristövaikutsten vähentämiseksi: Kytke liesikupu pääle miniminopeudelle, kun aloitat kypsentamisen, ja pida sita päälä mutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai hóryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaidha aktivihiisuluodatin/-suodattimet, kun haluat saïyttaa hyvän hajuenpoistehokkuudens. Puhdista rasvasuodatin/-suodattimet, kun haluat saïyttaa hyvän rasvansuodatustehokkuudens. Käytä tassä oppaassa annetun kanavointijärestelmän maksilmäpitttaa tohokkuudens parantamiseksi ja melun vähentämiseksi.

Käytto

Tuuletin on tarkoittu käytettäväksi joko imukupuversiona

ulkoisella poistolla tai suodatinversiona sisäiseen.

Asennus

Lieden keittotason tukipinnan ja keitttouulettimen alimman osan valinen minimietäysys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekalisien osalta.

Jos kausalieden käytöohjeissa vaaditaan suurempi etaisyys, on se otettava huomioon.

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa typpikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liita tuiletin voimassaolevien normien mukaiseen pistorasian, joka sijaitsee sellaisessa paikkassa, etta sihen pääsee käsiki myos asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikkassa etta sihen pääsee käsiki myos asennuksen jälkeen, käytä normien mukaista kaksinapaisa katkaisija, jolla varmistetaan etta laite saadaan kokonaan iti sahköverkosta, yos yijannite kategoria on III, asennussäantöjen mukaisesti.

HUOMIO!

Tarkista aina, etta verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistat tuulettinen sahkoverkloon ja tarkistat etta se toimii oikein.

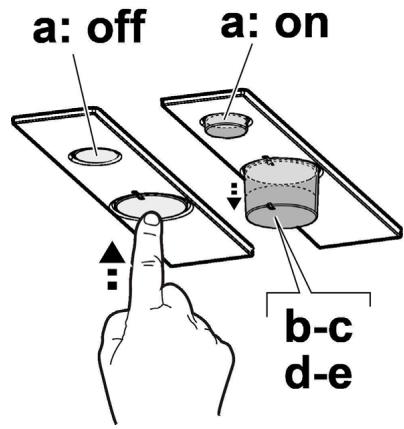

Toiminta

Liesituuletin toimitetaan ohjauspaneelilla jossa imunopeuden ja valon sytykyksen ohjaus keittotason valaistusta varten.

a. valojen ON/OFF katkaisja
b. moottoreiden OFF katkaisja
c.-d.-e. Pienin imuteho (c.), keskitasao (d.), korkein (e.).

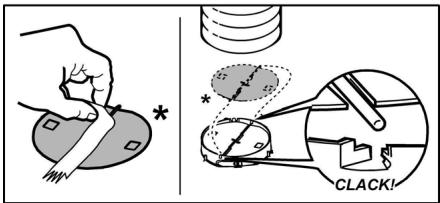

El kaikissa tuotteissa:

Savjen vastaventili toimitetaan lisavarusteena. Jos asennusolosuheet edellyttavat sen kayttoa (esimerkiksi sinatapaukssera, etta puuttuu sujoaus ulkopuolistenilmavirtausten sisaan paasyn varalta), vastaventili on asennettava paikoileen ilmanpoistoliittimen sisalle ennen savjen poistoputken asentamista.

Huolto

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutetua liina. ALÄ KÄYTA

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Välta hankaavien tuotteiden käytöä. ALÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva.1-7

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampotilalla ja lyhyellpe suohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suodatustheoon millaan tavalla.

Hiilisuodatin (ainoastaan suodatinversiosa)

Kuva 5

Hillisuodattimen kyllastys tapahtuu pidemmn kayton jalkeen riippuen keittiötypista ja rasvasuodattimen puhdistustiheydesta. Joka tapauksessa suodatin on vahiddtava vahintaan neljan kuukauden valein.

Sita El voi pesta eikä käyttaa uudestaan

Lamppujen vaihto

Kuva 7

Irrota laite sahköverkosta.

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket nihin.

Irrota suodatinverkko, jotta pääset käsksi lamppuihin.

Vaihda vauroitunut lamppu.

Käytä ainoastaan LED-lamppuja, joiden teho on enintään 3 W ja joiden kanta on E14.

Jos haluat lisatietoja, lue liitteena oleva lehtinen "ILCOS D" (aakkosnumbererin sijainti on "1d").

Jos valaistus ei toimi, tarkista etta lamput on asennettu oikein paikoilteen ennen kuin otat yhteyttä tekniseen tukeen.
