| Produkttyp | LED LCD 4K-TV |
| Märke | Sony |
| Modeller | KD55X89J, KD65X89J, KD75X89J |
| Skärmstorlek | 55", 65", 75" (139 cm, 164 cm, 189 cm) |
| Upplösning | 3840 × 2160 pixlar (4K Ultra HD) |
| Bildteknik | LCD med LED-bakgrundsbelysning |
| Ljudstyrka | 10 W + 10 W (stereo) |
| Operativsystem | Google TV |
| Röstassistent | Inbyggd Google Assistant (mikrofon på fjärrkontrollen) |
| Trådlös anslutning | Wi-Fi 802.11a/b/g/n/ac, Bluetooth 4.2 |
| HDMI-kontakter | 4 HDMI-ingångar (HDCP 2.3), varav 1 med eARC |
| USB-kontakter | 2 USB-portar (1 USB 2.0, 1 USB 3.1 Gen1) |
| Andra kontakter | Ethernet, optisk ljudutgång, hörlursuttag, AV-ingång (minijack), satellitantenn |
| TV-mottagning | DVB-T/T2/C/S/S2 (analog PAL/SECAM/NTSC) |
| Strömförsörjning | 220–240 V AC, 50 Hz |
| Förbrukning (standard) | 123 W (55"), 145 W (65"), 187 W (75") |
| Årlig förbrukning | 171 kWh (55"), 201 kWh (65"), 259 kWh (75") |
| Vikt (utan stativ) | 15,7 kg (55"), 21,6 kg (65"), 31,6 kg (75") |
| Mått (B×H×D, utan stativ) | 124,3 × 71,9 × 7,1 cm (55"), 146,2 × 84,2 × 7,1 cm (65"), 168,6 × 96,9 × 7,2 cm (75") |
| Driftstemperatur | 0 °C till 40 °C |
| Driftsfuktighet | 10 % till 80 % RF (utan kondens) |
| Huvudfunktioner | Google TV, Google Assistant, Netflix, Prime Video, Disney+, YouTube, Dolby Vision, Dolby Atmos, DTS, USB-inspelning |
| Säkerhet | Stabil installation, tippskydd, väggfäste rekommenderas av professionell |
| Ingående tillbehör | Fjärrkontroll (med mikrofon), batterier, installationsguide, säkerhetsdokumentation |
| Väggmontering | Kompatibla fästen SU-WL850 (75"/65"/55") och SU-WL450 |
Vanliga frågor - KD55X89J - KD65X89J - KD75X89J SONY
Användarfrågor om KD55X89J - KD65X89J - KD75X89J SONY
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din TV i PDF-format gratis! Hitta din manual KD55X89J - KD65X89J - KD75X89J - SONY och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KD55X89J - KD65X89J - KD75X89J av märket SONY.

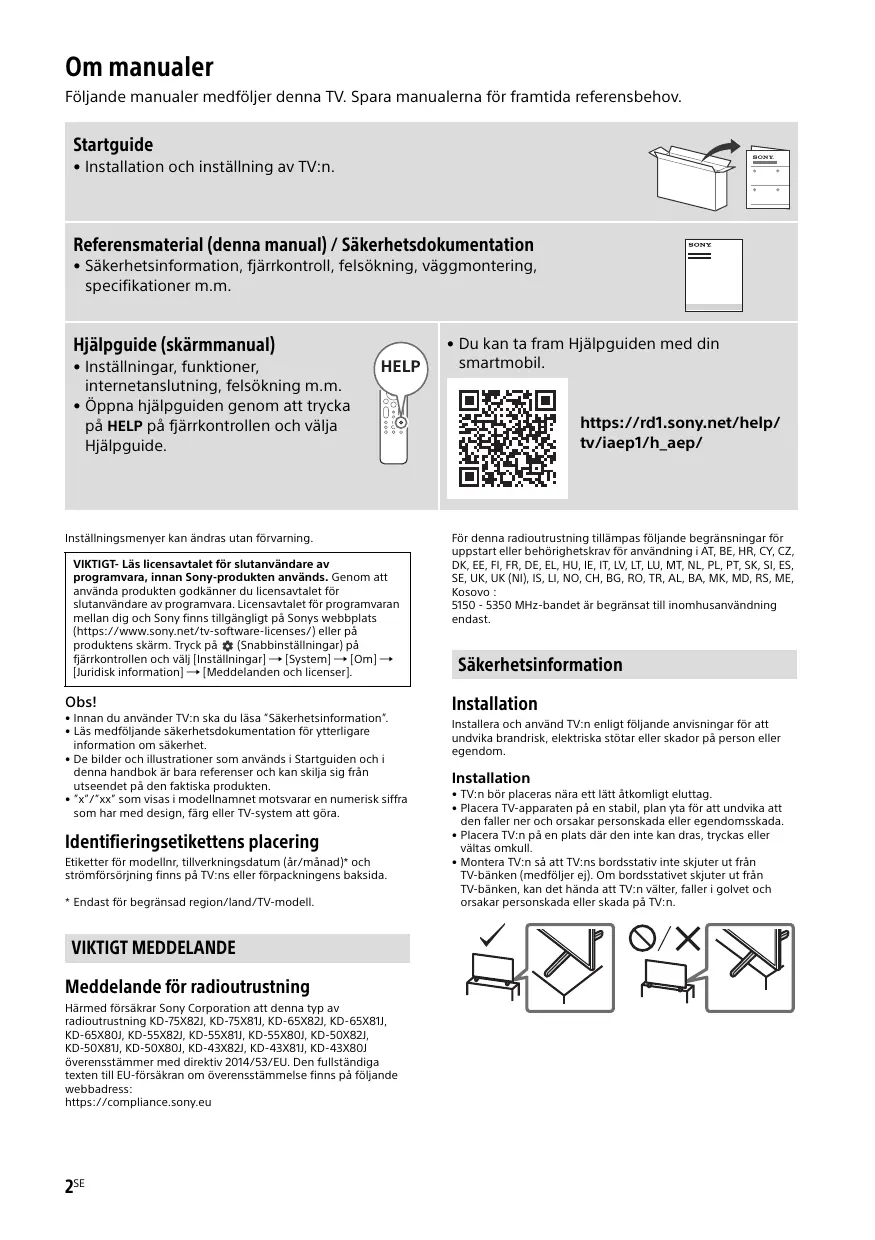

BRUKSANVISNING KD55X89J - KD65X89J - KD75X89J SONY
- Installation och INSTALLING av TV:n.
Referensmaterial (denna manual) / Sakerhetsdokumentation
- Sakerhetsinformation, fjarrkontroll, felsökning, vaggmontering, spekifikationer m.m.
Hjälpguide (skärmmanual)
- Installlingar, Funktioner, internetanslutting, felsökning m.m.
- Öppna hjälpguiden genom att trycka på HELP på fjärrkontrollen och valja Hjälpguide.
- Du kan tafram Hjalpguiden med din smartmobil.
Inställingsmenyer kan andras atan forvarning.
VIKTIIGT-Läss licensesaVTale for slutanvandare av programvara, innan Sony-producten anvands. Genom att anvanda produits godkänner du licensesaVTale for slutanvandare av programvara. LicensaVTale for programvaran mellan dig och Sony finns tillingigt pa Sonys webplats (https://www.sony.net/tv-software-licenses/) erler pa produits skarm. Tryck pa 已 (Snabbinstallingigar) pa fjärkontrollen och vaj [Inställningar] [System] [Om] [Juridisk information] [Meddelanden och licensor].
Obs!
- Innan du anvander TV:n ska du lasa "Sakerhetsinformation".
- Lás medfójände sakerhetsdokumentation fürytterligare information on sakerhet.
- De Bilder och Illustrationer som används i Startguiden och i denna handbok ar bara referrer och kan skilja sig frän utseendet på den faktiskaprodukten.
- "x"/'xx' som visas i modellnamnet motvarsar an numerisk siffra som har design, farg der TV-system att gora.
Identifiersetikettens placering
Etikerette for modelln, tilverkningsdatum (ár/mañá)° och stromförösörning finns på TV:ns eller forpackningerns bakisd.
- Endast für begränsad region/land/TV-modell.
VIKTIGT MEDDELANDE
Meddelande for radioutrustning
Härmed försakr Sony Corporation attenna typ av radioutrustning KD-75X82J, KD-75X81J, KD-65X82J, KD-65X81J, KD-65X80J, KD-55X82J, KD-55X81J, KD-55X80J, KD-50X82J, KD-50X80J, KD-43X82J, KD-43X81J, KD-43X80J overenstämmer med direkt 2014/53/EU. Den fullständige texten till EU-försakran om overenstämme finns på följande webbadress: https://compliance.sony.eu
Fornda radiourstnning tilampas foljande begransninger for upstart uber behirghteskray for anvandring i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-bandet ahr begransat till inomhusanvanding endast.
Sakerhetsinformation
Installation
Installera och använd TV:n entwickel ansvisningar for att undvika brandrisk, elektriska stötar eller skador på person eller egendom.
Installation
TV:n por placeras nara ett latt atkomligt eluttag.
- Placera TV-apparaten pa en stabil, plan yta for att undvika att den fallen ner och or sukarsk personaanskaya oder egenodomskada.
- Placera TV:n på en plats)där den inte kan dras,tryckasEll valtas omkull.
- Montera TV:n社会保险
- Montera TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV:n社会保险
- Monterra TV: n社会保险
Transport
- Lossa alla kablar fran TV:n innan du transporterar den.
- Det kravs två eller fler personer for att bara en stor TV-apparat.
- Nár TV:n ská transporteras bör denhallas enlistigt nedan. Tryck inte pà LCD-panelen eller ramen runt bildskärmen.
- Nár du lyfter eller flyttar TV:n sku du hälla den ordentigt i undersidan.
Sell attt V:n inte utsats for stotar erer kraftiga vrtiner n ar den transporteras.
- Du bōr anvāda originalkartongen och dess emballage nār du sänder in TV:n for reparation ell orm du flyttar.

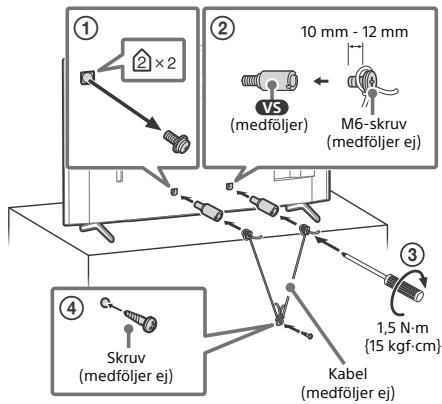

Förebyggande av fall

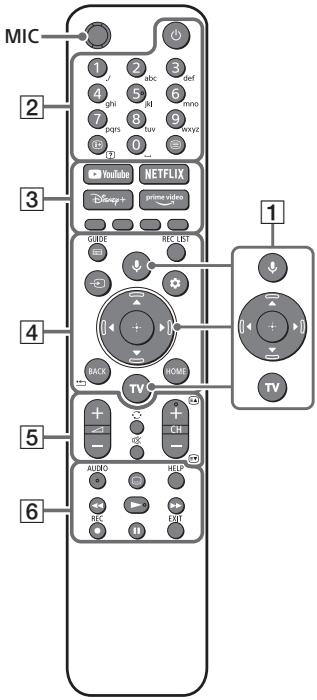

Fjärkrontroll och TV
Fjarrkontrollens form, layout, tillganglighet och fjarrkontrollknapparnas Funktioner kan variera beroende på region/land/TV-modelt/ TV-installningar.
1 (Mikrofon) / : (Google Assistant):
Använd Google Assistent*1*2 eller rostsökning*2. Få tips om hur TV:n manövreras genom att trycka på mikrofonknappen på fjärrkontrollen och säga "rösttips".*1
/ / / / : Menynavigering och -val paskarmen.
TV: Visa TV-kanallistan eller vaxla till ingang.
2 (Strom)
Sifferknappar
1 + / ? (Visa info/text): Visa information.
(Text): Visa textinformation.
3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Färgknappar
GUIDE: Visa den digitala programguiden for TV ull kabel/satellit/ extern box*3.
REC LIST: Visa Rec-listan for USB HDD*4/ DVR*3.
(Ingångsväljare): Visa och valj ingängskällan, osv.
Snabbinställningar): Visa snabbinställningar.
BACK/*
HOME
5 + / - (Volym)
(Hoppa)
(Ljudost)*5
CH + / - / 三 /V: Valjkanal ellerrnata(）/ foregande（sida.
6 AUDIO: Valj ljud for flerspräkig kalla aller dubbelt ljud (beroende på programkälla).
(Inställning av textning)
HELP: Visa Hjalpmenyn.
←/→/→/11
REC: Spela in det visade programmet på USB HDD4/DVR3.
EXIT
7 (Strom)
8 Fjarrkontroll-sensor / Ljussensor / LED
1 Endast für begränsad region/land/TV-modell/sprak.
2 En internetanslutning kravs für Google Assistant oder rostösknong.
3 [Kabel / satellit / extern box-installing]installing kravs.
4 Ej tillgangligt für Italien.
*5 Genom att halla xL (Ljudlost) intryckt n as en atkomihtlagsengvag.
Se Hjälpguiden För mer information.
Sony rekommenderar starkt att du later din Sony-aterforsljare erlen en auktoriserad installeror installera TV:n, bade av sakerhetsskal och for att skydda Produkten. Forsok inte installera den sjalv.
Till Sony-Återförsäljare och installerator:
Varytterst noggrann med sakerheten vid installation, regelbundet unterhãll och besiktning av denna produkt.
- Fol instruktionsguiden som levereras med Vaggfastet for din modell. Experthjalp kravs for installation av denna TV, speiellt for att avgora vaggens styrka att halla TV:ns vikt.
- Sony kan inte hällas ansvariga for nàgon form av ergendomsskador eller personskador som beror på felaktig hantering uller felaktig installation.
- Endast en behörig servicetekniker bör utföra vägginstallationer.
- Av sakerhetsskal rekommenderar vi bestamt att du endast anvander tillbehör可以从 Sony, inklusive:
-Vaggfaste SU-WL850
-Vaggfaste SU-WL450
- Använd de skruvar som levererades med Väggfastet narr Väggfastet monteras på TV:n. De medfoljande skruvarna är utformade enligt bilden mätt frän Väggfastets kontaktyta. Skruvarnas diameter och langd varierar beroende på Väggfastets modell. Användning av andra skruvar kan skada TV:n internet eller medfora att den faller ned.
- Se till att oanvanda skruvar och bordsstativet forvaras på en saker plats tills du Åter vill montera bordsstativet. Forvara skruvarna oåtkomligt für små barn.
- Endast für begränsad region/land/TV-modell.
Felsökning
För allmän felsökning für problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller natverket ar tappat, utfor du foljande steg.
1 Starta om TV:n genom att trycka in strömbrytaren på fjärkkontrollen i cirka fem sekunder. TV:n startup om. Om TV:n inte Återställs, fösök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på TV:n och slätt den sedan. Vänta i två minuter och anslut sedan strömsladden.
Eller tryck på strombrytarknappen på TV:n i ungefar 40 sekunder tills TV:n stangs av.
2 Se Hjälpmenyn genom att trycka på HELP på fjärkrontrollen.
3 Anslut din TV till Internet och utfor en programvaruuppdatering. Sony rekommenderar att du alltid haller programvaran till din TV upppaterad. Programupppdateringar gernya funktioner och prestandaforbättringar.
4 Ga in på Sonys supportwebplats (information finns i slutet avenna manual).
När du ansluter TV:n till elnätet ar det kanske inte möjglt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.
Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.
Fjarrkontrollen fungerar inte.
- Byt ut batterierna.
Lösenordet till barnlåset har glöms av. - Ange 9999 für PIN-koden och ange en ny PIN-kod.
Se Hjalpguide for mer information om felsokning.
Specificationer
System
Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning
TV-system: Beroende på val av land/område/ TV-modell
Analog: B/G, D/K, I
Digital: DVB-T/DVB-C/DVB-T2
Satellit: DVB-S/DVB-S2
Färgsystem: PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43 (Endast video)
Kanaltackning: Beroende på val av land/område/TV-modell
Analog: UHF/VHF/kabel
Digital: UHF/VHF/kabel
Satellit:IF-frekvens 950-2150 MHz
Ljudutgang: 10 W + 10 W
Trädlös teknik
Protokoll IEEE 802.11a/b/g/n/ac
Bluetooth® version 4.2
Frekvensband
| Frekvensområde | Utgångseffekt |
| Trådlöst LAN (TV) | |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 20,0 dBm |
| 5470-5725 MHz | < 20,0 dBm |
| 5725-5850 MHz | < 13,9 dBm |
| Bluetooth® (TV) | |
| 2400-2483,5 MHz | < 10,0 dBm |
| Bluetooth® (Fjärrkontroll) | |
| 2400-2483,5 MHz | < 10,0 dBm |
Uttag for ingangar/utgangar
Antenn/kabel
75 ohms externt uttag for VHF/UHF
Satellitantenn
Honkontakt av F-Typ, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton,
Distribution via enkel kabel-TV EN50494.
/ AVIN
Video/Ljudingang (Mini Jack)
HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)
Video:
Se Hjälpguiden på nätet für:närmare detailjer.
Förutom eARC-läge
5,1-kanals linjär PCM: 32/44,1/48/88,2/96/
176,4/192 kHz 16/20/24-bitars, Dolby
Audio, Dolby Atmos, DTS
Se Hjälpguiden på nätet für narmare detaljer.
IARC-lage
Tvåkanalig linjär PCM: 48 kHz 16-bitars,
Dolby Audio, Dolby Atmos, DTS
一 DIGITAL AUDIO OUT (OPTICAL)
Digitalt optiskt kontakt (tvåkanalig linjär PCM:
48 kHz 16-bitars, Dolby Audio, DTS)
(Stereominiuttag)
Hörlunar
1, 2 (HDD REC)*5
USB-enhetsport (2 USB HDD-enhet for REC-funktion)
USB-port 1 har stöd for High Speed USB
(USB 2.0)
USB-port 2 har stöd für Super Speed USB
(USB 3.1 Gen 1)
CAM-plats (CA-modul)
品 LAN
10BASE-T/100BASE-TX-kontakt (Beroende på
nätverkets Funktionsmiljö, kan
Kommunikationshastigkeit och -kvalitet
garanteras inte.)
Ström, informationsblad och annat
Strömförsörjning
220 V - 240 V vexelström (AC), 50 Hz
Energieeffektivitetsklass*6
KD-75X8xJ: A
KD-65X8xl:A
KD-55X8xJ: B
KD-50X8xl: A
KD-43X8xJ: A
Skärnstorlek (diagonalt uppmatt) (Ca.)
KD-75X8xJ: 189,3 cm / 75 tum
KD-65X8xJ: 163,9 cm / 65 tum
KD-55X8xJ: 138,8 cm / 55 tum
KD-50X8xJ: 125,7 cm / 50 tum
KD-43X8xJ: 108,0 cm / 43 tum
Energiförbrukning*6
I [Standard]-lage
KD-75X8xJ: 187 W
KD-65X8xJ: 145 W
KD-55X8xJ: 123 W
KD-50X8xJ: 97 W
KD-43X8xJ:64W
KD-50X8xJ: 135 kWh per År
KD-43X8xJ: 89 kWh per År
Energiförbrukning i standbyläge*6*8*9
0,50 W (25 W i programvaruuppateringsläge/
EPG-upppateringsläge)
Användningstemperatur: 0^ - 40^
Luftfuktigkeit vid användning: 10 % - 80 %
relativluftfuktigkeit（icke-kondenserande)
*1 Om 4096 × 2160p matas in och [Bredbildsgåne] ar inställ till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsgåne] till [Full 1] eller [Full 2].
*2 Se menyn på skärmen for att ställa in [HDMI-signalformat].
*3 Se Hjalpguiden på nätet für närmare detaljer.
*4 Anslut ditt ljudsystem till HDMI IN 3 for att sanda TV-ljud till ditt ljudsystem.
*6 Denna information gäller EU och andraalandervars relevanta Förordering ár baserad på EU:s Förordering for energimärkning.
7 Energiförbrukning i kWh per ár, baseras på TV:ns stromförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiaforbrukningen varierar beroende på hur TV-appearan används.
8 Specifierad standby-effectupnās nTV:n har avslutn nodvändiga interna processor.
*9 Effektörbrukningen i standbyläge ökar när din TV ar ansluten til nätverket.
Obs!
- Tillgangen på valfria tillbehör beror på land/region/ TV-modell/lager.
- Design och specificationer kan änderas utan forvarning.
Abonnemang på tjanster och program kan kravas och ytterligare villkor, forutsattninger och/eller avgifter kan gälla vid användning av Google Assistant. - Informationsbladet ienna manual ar for KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webblats for information om (EU) 2019/2013.
Anmärkningar om digital TV
- Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och natverksfunktioner kanske inte ar tillgangliga i alla lander eller områden. Vissa Funktioner kanske inte ar aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och natverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift for sina tjänster.
- Denna TV stöder digitalsändning med användning av MPEG-2-, H.264/MPEG-4 AVC-och H.265/HEVC-codecs, men kompatilitet med alla operators-/tjänstsignaler, vilka kan variera med tiden, kan inte garanteras.
Information om varumärken
- Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen ar varumärken eller registernde varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andraalander.
- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio och den dubbla D-symbolen ar varumärken som tillhör Dolby Laboratories Licensing Corporation. Tillverkad på licens frän Dolby Laboratories. Sekretessbelagda, icke publicerade arbeiten. Copyright © 1992-2020 Dolby Laboratories. Med ensamrätt.
- Gracenote, Gracenote-logon och -logotypen, och "Powered by Gracenote"-logon ar antingen registrarade varumärken ell er varumärken som tillhör Gracenote, Inc. i USA och/eller andraalander.
-
Google TV och relaterade logotypär ar varumärken som tillhör Google LLC.
-
For DTS-patent se http://patents.dts.com. Tillverkad under licens frän DTS, Inc. DTS, Digital Surround, och DTS-logotypen ar registrarade varumärken eller varumärken som tillhör DTS, Inc. i USA och andraalander. © 2020 DTS, Inc. MED ENSAMRÄTT.
- Netflix ar ett registrarat varumärke som tillhör Netflix, Inc.
- DiSEqC™ är att varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC1.0. Denna TV bönte användas für att manövrera motorstyrdra antenner.
TUXERA ar ett registrarat varumärke som tillhör Tuxera Inc. i USA och andraalander. - Alla andra varumärken tillhör sina respektive ägare.
Produktregistraringsnummer (KOMMISSIONENS DELEGERADE FÜRORDNING (EU) 2019/2013)
KD-75X82J (403706), KD-75X81J (403705), KD-65X82J (403703), KD-65X81J (403702), KD-65X80J (403701), KD-55X82J (403698), KD-55X81J (403697), KD-55X80J (403695), KD-50X82J (403694), KD-50X81J (403692), KD-50X80J (403689), KD-43X82J (403688), KD-43X81J (403682), KD-43X80J (403675).
Ärligt energiforbrug*6*7
KD-75X8xJ: 259 kWh pr. År
KD-65X8xJ: 201 kWh pr. ar
KD-55X8xJ: 171 kWh pr. ar
KD-50X8xJ: 135 kWh pr. ar
KD-43X8xJ: 89 kWh pr. År
Stromforbug i standby*6*8*9
0,50 W (25 W i software- /
EPG-odateringstilstand)
Skarmoplønsning (vandret × lodret) (pixels)
3840 × 2160
Udgangseffekt
- Du kan se Hjelpeveiledningen med en smarttelefon.
KD-50X8xJ: 135 kWh per År
KD-43X8xJ: 89 kWh per År
