MANUALE UTENTE KD55X89J - KD65X89J - KD75X89J SONY

Analogico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

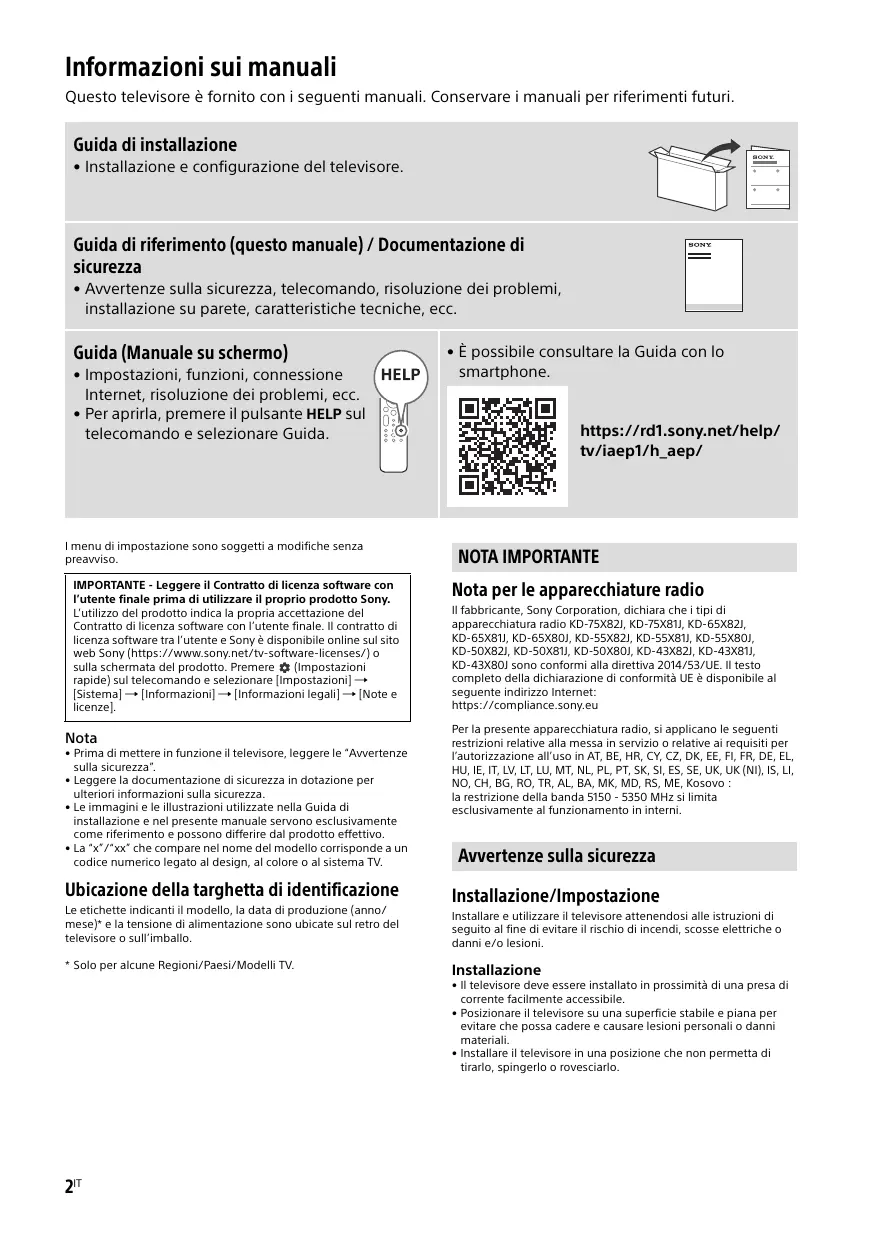

Informazioni sui manuali

Questo tevisore è fornito con i seguenti manuali. Conservare i manuali per riferimenti futuri.

Guida di installmente

• Installazione e configurazione del tevisore.

Guida di riferimento (questo manuale) / Documentazione di sicurezza

• Awvertenze sulla sicurezza, telecomando, risoluzione dei problemi, installmente su parete, caratteristiche tecniche, ecc.

Guida (Manuale su schermo)

• Impostazioni, funzioni, connessione Internet, risoluzione dei problemi, ecc.
• Per aprirla, premere il pulsante HELP sul telecomando e selezionare Guida.

• É possible consultare la Guida con lo smartphone.

I menu di impostazione sono soggetti a miglioriche ricerca preavviso.

IMPORTANTE - Leggere il Contratto di licenza software con l'utente finale prima di utilizzare il proprio prodotto Sony. L'utilizzo del prodotto indica la propria accettazione del Contratto di licenza software con l'utente finale. Il contratto di licenza software tra l'utente e Sony è disponibile online sul site web Sony (https://www.sony.net/tv-software-licenses/) o sulla schermata del prodotto. Premiere © (Impostazioni rapide) sul telecommando e selezioneare [Impostazioni] → [Sistema] → [Informazioni] → [Informazioni legali] → [Note e licenza].

Nota

• Prima di mettere in funzione il teilevisore, leggere le "Avvertenze sulla sicurezza".
• Leggere la documentazione di sicurezza in dotazione per ulteriori informazioni sulla sicurezza.
• Le immagini e le illustrazioni utilizzate nella Guida di installatione e nel presente manuale servono esclusivamente come riferimento e possono differire dal prodotto effettivo.
• La "x"/'xx" che comparé nel nombre del modulo corresponda a un codice numerico legato al design, al colore o alsystema TV.

Ubicazione della targhetta di identificazione

Le etichette indicanti il modello, la data di produzione (anno/mese)* e la tensione di alimentazione sono ubicate sul retro del teilevisore o sull'imballo.

• Solo per alcune Regioni/Paesi/Modelli TV.

NOTA IMPORTANTE

Notap er le apparecchiature radio

Il fabbricante, Sony Corporation, dichiara che i tippi di
appreciabattra radio KD-75X82J, KD-75X81J, KD-65X82J,
KD-65X81J, KD-65X80J, KD-55X82J, KD-55X81J, KD-55X80J,
KD-50X82J, KD-50X81J, KD-50X80J, KD-43X82J, KD-43X81J,
KD-43X80J sono conformi alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è disponibile al
seguente indirizzo Internet:
https://compliance.sony.eu

Per la presente apparecchiatura radio, si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l'autorizzazione all'uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : la restrizione della banda 5150 - 5350 MHz si limita esclusivamente al funzionamento in interni.

Avvertenze sulla sicurezza

Installazione/Impostazione

Installare e utilizzare il tevisore attenendosi alle struzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il tevisuale deve essere installato in prossimità di una presa di corrente disponibile accessibile.
• Posizione are televisore su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali.

• Installare il televisione in una posizione che non permetta di tirarlo, spinnerlo o rovesciarlo.

• Installare il televisione in modo che il relative supporto da dovolo non sporga dal supporto del televisione (non in dotazione). Se il supporto da dovolo sporghe dal supporto del televisione, il televisione potrebree rovesciarsi o cadere e causare danni alle persone o al televisioneesso.

Trasporto

• Prima di trasportare il teilevisore, scollegare tutti i cavi.
• Per trasportare un televisore di granidi dimensioni sono necessarie due o più personne.
• Quando si traspasta il tevisore manualmente, sostenerlo como lostrato quello. Non praticare pressione sul pannello LCD e sulla cornice inopporto allo schermo.
• Quando si solleva o si sposta il teilevisore, tenerlo saldamente dal lato inferioro.

• Durante il trasporto, non sottoporre il tevisore a urti o vibrazioni excessive.
• Nel caso in cui si renda necessario trasportare il teilevisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

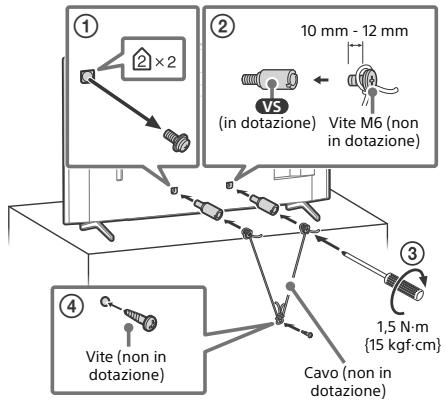

Prevenzione delle cadute

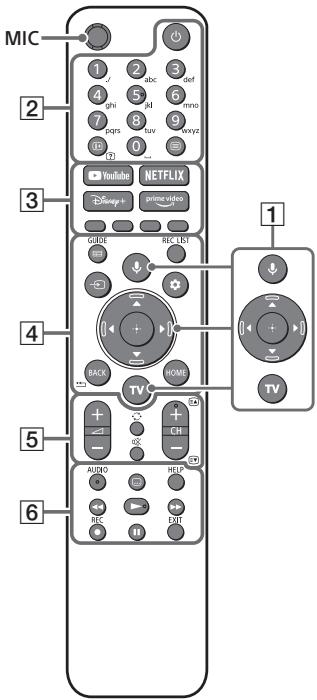

Telecomando e teilevisore

La forma del telecomando, il layout, la disponibilità e le funzioni dei tasti del telecomando possono variate a seconda della regione/del paese/del modello del teilevisore/delle impostazioni del teilevisore.

1 (Microfono) / 念 (Assistente Google):

Utilizzare l'Assistente Google*1*2 o la ricerca vocale*2. Per suggerimenti su come controllare il tevisore, premere il pulsante del microfono sul telecomando e pronunciatione la frase "menu aiuto".*1

/ / / / : Navigazione e selezione nel menu su schermo.

TV: Visualizzare la lista canali del teilevisore o commutare per inserire.

2 (Alimentazione)

Tasti numerici

1 + / 2 (Info/Mostra testo): Consente di visualizzare le informazioni sul programma in onda, oppure la soluzione dei quessiti nel Televideo.
(Television): Consente di visualizzare le informazioni del Televisione.

3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Tasti colorati
4 GUIDE:/:Visualizzare la guida programmi digitali del tevisore o il ricevitore cavo/satellite*3.

REC LIST: Consente di visualizzare l'elenco Rec dell'USB HDD*4/DVR*3.

(Sezione ingresso): Consente di visualizzare e selezionare la sorgente di ingresso, ecc.
(Impostazioni rapide): Consente di visualizzare le Impostazioni rapide.

BACK* HOME

5 + / - (Volume)

(Salto)
(Disattivazione audio)*5

CH + / - / 巴 / 选zionare il canale o la pagina successiva (）/precedente（）

6 AUDIO: Consente di selezionare l'audio di una sorgente multilingue o dual (a seconda della sorgente del programma).

(Impostazione Sottotitoli)

HELP: Consente di visualizzare il menu Guida.

• REC: Consente di registrar il programma attualmente visualizzato sull'USB HDD4/ DVR3.

EXIT

7 (Alimentazione)
8 Sensore del telecomando / Sensore di luce / LED

1 Solo per alcune regioni/Paesi/modelli TV/lingue.
2 L'Assistente Google o la ricerca vocale richiedono una connessione a Internet.
3 É necessaria l'impostazione [Configurazione del ricevitore cavo/satellite].
4 Non disponibile per l'Italia.

*5 Il collegamento rapido all'accesso è disponibile premendo e tenero premuto (Disattivazione audio).

Per ulteriori informazioni, consultare la Guida.

Installazione del teilevisore a parete

Uso della staffa di montaggio a parete opzionale (SU-WL850 o SU-WL450)* (non in dotazione)

Per i clienti:

Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l'installazione del teilevisore a rivenditori o a installatori autorizzati Sony. Non cercare di eseguire l'installazione personalmente.

Per i rivenditori e installeratori Sony:

Prestare massima attenzione alla sicurezza durante gli interventi di installatione, manutenzione periodica e controllo del prodotto.

Informazioni di installmente per la staffa di montaggio a parete

Per istruzioni sull'installazione della staffa di montaggio a parete, consultare le informazioni di installatione (staffa di montaggio a parete) sulla pagina del prodotto per il modello del teilevisore.

• Attenersi alla guida di istruzioni fornite con la staffa di montaggio a parete per il modello in uso. Per l'installazione di questo tevisore è necessario disponre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del tevisore.
• Sony non potrà essere ritenuta responsable per anni o lesions Cause da usi non appropriati del prodotto o da installatione non corretta.

• Per l'installazione a parete rivolgersi escludivamente a personale qualificato.

• Per motivi di sicurezza, si consiglia caldamente di utilizzato esclusivamente accessori Sony, come ad esempio:

-Staffa di montaggio a parete SU-WL850

-Staffa di montaggio a parete SU-WL450

• Fissare la staffa di montaggio a parete al teilevisore utilizzato esclusivamente le viti fornite in dotazione. Le viti in dotazione sono come appaiono nell'illustrazione, misurate alla superficie di fissaggio della staffa di montaggio a parete.

Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L'uso di viti diverse da quale in dotazione cui determinare danni interni al teileisure o provocarne la caduta, ecc.

• Conservare il piedistallo e le viti non utilizzate del TV in un luogo sicuro per un eventuale uso futuro. Tenere le viti fuori alla portata dei bambini.
• Solo per alcune Regioni/Paesi/Modelli TV.

Risoluzione dei problemi

Per risolverne problemi come: assenza di immagine, assenza di suono, imagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.

1 Riavviare il tevisore premendo il pulsante di accensione sul telecommando per circa cinque secondi. Il tevisore si riavvia. Se il tevisore non si ripristina, provare a scollegare il cavo di alimentazione, quindi premere il pulsante d'accensione sul tevisore e rilasciarlo.

Attendere due minuti, quando insertire la spina del cavo di alimentazione nella rete elettrica. Oppure premere il pulsante d'accensione sul teilevisore per circa 40 secondi finché il teilevisore non si spegne.

2 Consultare il menu Guida premendo il tasto HELP sul telecomando.
3 Connettere il tevisore a Internet ed eseguire l'aggiornamento del software. Sony consiglia di mantenere aggiornato il software del tevisore. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni.
4 Visitare il site web di assistenza Sony (informazioni fornite in calce a questo manuale).

Alla prima accensione, o dato un periodo d'inattività, è possibile che il teilevisore non si accenda immediatamenteanche se si preme il tasto di accensione sul telecomando oppure sul teilevisore.

L'initializzazione del sistema necessita di un po' di tempo. Attendere circa un minuto, quando riprovare.

II telecomando non funziona.

• Sostituire le batterie.

La password di blocco parentale è stata dimenticata.

• Inserire 9999 come PIN e inserire il nuovo PIN.

Per ulteriori informazioni sulla risoluzione dei problemi,fare riferimento alla Guida.

Caratteristiche tecniche

Sistema

Tipodi pannello:Pannello LCD (cristalli liquidi), Retroilluminazione a LED

Sistema TV: In base al paese/regione selezione/ al modello del tevisore

Analogico: B/G, D/K, I

Digitale: DVB-T/DVB-C/DVB-T2

Satellite: DVB-S/DVB-S2

Sistema colore: PAL/SECAM/NTSC3.58 (Solo video)/NTSC4.43 (Solo video)

Gamma di sintonia: In base al paese/regione selezione/almodello deltelevisore

Analogico: UHF/VHF/TV via cavo

Digitale: UHF/VHF/TV via cavo

Satellite: Freqenza IF 950-2150 MHz

Uscita audio: 10W + 10W

Tecnologia wireless

Protocollo IEEE 802.11a/b/g/n/ac

Bluetooth® Versione 4.2

Bande di frequenza

Gamma di frequenza	Potenza in uscita
LAN wireless (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (TV)
2400-2483,5 MHz	< 10,0 dBm
Bluetooth® (Telecomando)
2400-2483,5 MHz	< 10,0 dBm

Prese di ingresso/uscita

Antenna/Tv via cavo

Terminale esterno 75 ohm per VHF/UHF

Antenna satellitare

Connettore di Tipo F Femmina, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz,

Distribuzione via cavo singolo EN50494.

一 /一 AVIN

Ingresso audio/video (mini jack)

HDMI IN 1/2/3/4 (Compatible HDCP 2.3)

Video:

4096× 2160p (50, 60 Hz)*1*2, 4096 × 2160p

(24Hz)^ 1 3840× 2160p(50,60Hz)^ 2,

3840× 2160p (24, 25, 30 Hz), 1080p (30, 50,

60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p

(30, 50, 60 Hz), 720/24p, 576p, 480p,

Formati PC*3

Audio:

In modalità eARC (Enhanced Audio Return Channel)

Per i dettagli,fare riferimento alla Guida online.

Eccetto modalità eARC

PCM lineare 5,1 canali: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (Solo HDMI IN 3)*4

In modalità eARC

Per i dettagli, fare riferimento alla Guida online.

In modalità ARC

PCM line are due canali: 48 kHz 16 bit,

Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL)

Presa ottica digitale (PCM lineare due canali:

48 kHz 16 bit, Dolby Audio, DTS)

(Mini jack stereo)

Cuffie

1. 2 (HDD REC)

Porta del dispositivo USB (dispositivo USB HDD

2 per funzione REC)

La porta USB 1 supporta USB High Speed (USB 2.0)

La porta USB 2 supporta USB Super Speed (USB 3.1 Gen 1)

Alloggiamento CAM (modulo ad accesso condizionato)

品 LAN

Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variarare a seconda delle coratteristiche operative della rete. La velocità di comunicazione e la qualità non sono garantite.)

Potenza, caratteristiche prodotto e altri

Requisiti d'alimentazione

220 V - 240 V CA, 50 Hz

Classe di efficienza energetica*6

KD-75X8xJ: A

KD-65X8xJ: A

KD-55X8xJ: B

KD-50X8xJ: A

KD-43X8xJ: A

Dimensioni schermo (diagonale) (circa)

KD-75X8xJ: 189,3 cm / 75 pollici

KD-65X8xJ: 163,9 cm / 65 pollici

KD-55X8xJ: 138,8 cm / 55 pollici

KD-50X8xJ: 125,7 cm / 50 pollici

KD-43X8xJ: 108,0 cm / 43 pollici

Potenza assorbita*6

In modalità [Standard]

KD-75X8xJ: 187 W

KD-65X8xl: 145 W

KD-55X8xJ: 123 W

KD-50X8xJ: 97 W

KD-43X8xJ:64W

Consumo energetico annuo*6*7

KD-75X8xJ: 259 kWh all'anno

KD-65X8xJ: 201 kWh all'anno

KD-55X8xJ: 171 kWh all'anno

KD-50X8xJ: 135 kWh all'anno

KD-43X8xJ: 89 kWh all'anno

Potenza assorbita in modalità standby68*9

0,50 W (25 W durante la modalità di aggiornamento software o della Guida TV elettronica)

Risoluzione schermo (orizzontale × verticale) (pixel)

3840 × 2160

Valori nominali uscita

500 mA (per USB 1), 900 mA (per USB 2)

Dimensioni (circa) (1× a× p) (cm)

con supporto da tavolo

KD-75X82J: 168,6 × 104,3 × 44,0

KD-75X81J: 168,6 × 104,5 × 41,0

KD-65X82J: 146,2× 91,1× 32,4

KD-65X8J / 65X80J: 146,2 × 91,2 × 33,8

KD-55X82J: 124,3 × 78,8 × 32,4

KD-55X81J / 55X80J: 124,3 × 78,7 × 33,8

KD-50X82J: 112,6 × 71,9 × 30,0

KD-50X81J / 50X80J: 112,6 × 71,8 × 28,6

KD-43X82J: 97,2 × 63,2 × 30,0

KD-43X81J / 43X80J: 97,2 × 63,2 × 28,6

senza supporto da ravolo

KD-75X8J: 168,6 × 96,9 × 7,2

KD-65X8xJ: 146,2 × 84,2 × 7,1

KD-55X8xJ: 124,3 × 71,9 × 7,1

KD-50X8xJ: 112,6 × 65,3 × 7,0

KD-43X8xJ: 97,2×56,7×7,0

Larghezza supporto (circa) (cm)

Posizione standard:

KD-75X82J:62,3

KD-75X81J: 133,0

KD-65X82J: 51,5

KD-65X81J / 65X80J: 113,0

KD-55X82J: 51,3

KD-55X81J / 55X80J: 98,3

KD-50X82J / 43X82J: 63,1

KD-50X81J / 50X80J / 43X81J / 43X80J:66,5

Posizione stretta:

KD-75X81J:55,9

KD-65X81J / 65X80J: 47,8

KD-55X81J / 55X80J:45,8

Peso (circa) (kg)

con supporto da tavolo

KD-75X82J:36,5

KD-75X81J:32,9

KD-65X82J: 25,4

KD-65X81J / 65X80J: 22,5

KD-55X82J: 19,5

KD-55X81J / 55X80J: 16,6

KD-50X82J:15,9

KD-50X81J / 50X80J: 12,9

KD-43X82J: 13,5

KD-43X81J / 43X80J: 10,5

senza supporto da ravolo

KD-75X8xJ:31,6

KD-65X8xJ:21,6

KD-55X8xJ:15,7

KD-50X8xJ:12,3

KD-43X8xJ: 10

Altri

Accessor opzionali

Staffa di montaggio a parete: SU-WL850 (Solo KD-75X8xJ / 65X8xJ / 55X8xJ)

Staffa di montaggio a parete: SU-WL450

Temperatura di utilizzo: Da 0^ a 40^

Umidità d'esercizio: Dal 10% all'80% di u. r.

(in assenza di condensa)

*1 Se la risoluzione di ingresso è 4096 × 2160p e [Formato Immagine] è impostato su [Normale], la risoluzione viene impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p, impostare [Formato Immagine] su [Intero 1] o [Intero 2].

*2 Consultare il menu su schermo [Formato segnale HDMI].

*3 Per i dettagli, fare riferimento alla Guida online.

*4 Collegare ilsystema audio a HDMI IN 3 per dirigere l'audio del teilevisore verso ilsystema audio.

*5 Funzione non disponibile in Italia.

*6 Queste informazioni si riferiscono all'UE e ad altri Paesi il cui regolamento pertinente è basato sul regolamento UE sull'etichettatura energetica.

*7 Consumo energetico annuale in kWh, basato sulla potenza assorbita di un teilevisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà'utilizzato il teilevisore.

*8 Il valore dell'assorbimento di potenza specificato in modalità standby viene raggiunto dopo alcuni minuti dallo spegnimento,cioè più che il teilevisore avrā terminate tutti i processi interni.

*9 Quando la TV è connessa alla rete Internet, la potenza assorbita in modalità standby aumenta.

Nota

• La disponibilità degli accessori optionali dipende dai paesi/dalle regioni/dai modelli di teilevisore/dalle scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche sera preavviso.
• Potrebbero essere richiesti abbonamenti ai servizi e alle applicazioni e potrebbero essere applicati termini, condizioni e/oosti aggiuntivi quando si usa l'Assistente Google.
  Le caratteristiche prodottoftene nel presente manuale sono per REGOLAMENTO DELEGATO (UE) 1062/2010 DELLA COMMISSIONE. Consultare il relativo site Web per informazioni su (UE) 2019/2013.

Note sul funzionamento della TV Digitale

• La TV digitale (digitale terrestre, satellite e TV via cavo), i servizi interattivi e le funzioni di rete internet potrebbero non essere disponibili in tutti i Paesi o le regioni. Alcune funzioni potrebbero non essere abilitate o potrebbero non funzionare correttamente con alcuni fornitori di servizi o reti internet. Alcuni provider di servizi TV potrebbero applicare tariffe per i loro servizi.

• Questo tevisore supporta trasmissione digitale con i codec MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, ma non si garantisce la compatibilità con tutti i segnali dell'operaatore/ del servizio, che potrebberoambiare nel tempo.

Informazioni sui marchi

• I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e il symbolo della dopbia D sono marchi di Dolby Laboratories Licensing Corporation. Prodotto su licenza di Dolby Laboratories. Opere riservate non pubblicate. Copyright © 1992-2020 Dolby Laboratories. Tutti i diritti riservati.
• Gracenote, il logo e il logotipo Gracenote, nonché il logo "Powered by Gracenote" sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote, Inc. negli Stati Uniti e/o in altri paesi.
• Google TV e i logo correlati sono marchi di Google LLC.
  Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, Digital Surround e il logo DTS sono marchi di fabbrica registrati o marchi di fabbrica di DTS, Inc. negli Stati Uniti e in altri Paesi. © 2020 DTS, Inc. TUTTI I DIRITTI RISERVATI.
• Netflix è un marchio registrato di Netflix, Inc.
• DiSEqC™ è un marchio di fabbrica di EUTELSAT. Questo teilevisore supporta DiSEqC 1.0 ma non è progettato per il controllo di antennene motorizzate.
  TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli Stati Uniti e in altri Paesi.
• Tutti gli altri marchi di fabbrica sono di proprietà delle rispettive aziende.

Numero di registrazione del prodotto (REGOLAMENTO DELEGATO (UE) 2019/2013 DELLA COMMISSIONE)

KD-75X82J (403706), KD-75X81J (403705), KD-65X82J (403703), KD-65X81J (403702), KD-65X80J (403701), KD-55X82J (403698), KD-55X81J (403697), KD-55X80J (403695), KD-50X82J (403694), KD-50X81J (403692), KD-50X80J (403689), KD-43X82J (403688), KD-43X81J (403682), KD-43X80J (403675).

Om manualer

Följande manualer medfoljerenna TV. Spara manualerna for framtida referensbehov.

Startguide

Instalare/Configurare

TV: Afiata iista de canale TV sau comutati la intrare.

2 (Oprire)

Butoane numerice

Informatii legate de mardi

USB (USB 2.0) ∪ a1 ∪ a2 ∪ USB → ∪ 1

USB (USB 3.1 Gen 1) a a USB a 2

（gjglgglg）CAM

LAN

10BASE-T/100BASE-TX

a 150000000000000000000000000000

.

Lg.
