AT-5452 - Luftkonditionering TRISTAR - Gratis bruksanvisning och manual

Produkttyp	Mobil monoblock luftkonditionering
Modell	AT-5452
Märke	Tristar
Kylmedium	R410A
Mängd kylmedium	0,27 kg (beroende på variant)
Klimatpåverkanspotential (PRP)	2088
CO2-ekvivalent	0,5638 ton (beroende på variant)
Elanslutning	220-240 V ~ 50 Hz
Funktioner	Kylning, avfuktning, ventilation, timer
Drifttemperaturområde	18 °C till 35 °C
Temperaturinställning	16 °C till 31 °C (kylningsläge)
Fläkthastigheter	Hög, medel, låg (beroende på knappen Fan Speed)
Timer	0-24 timmar för på- och avstängning
Vattentankens kapacitet	Ej specificerad (larm för full tank)
Kontinuerlig dränering	Möjlig via gummipropp och slang
Minsta avstånd runt apparaten	30 cm
Luftfilter	Tvättbart, rengöring varannan vecka
Mått (ca.)	Ej specificerade (bärbar, med hjul)
Vikt (ca.)	Ej specificerad
Garanti	24 månader
Reservdelar	Finns på service.tristar.eu
Säkerhet	Automatisk avstängning vid överhettning (värmeläge), larm för full tank, barnskydd (övervakning krävs)
Rengöring och underhåll	Koppla bort innan rengöring; rengör luftfiltret med ljummet vatten; använd inte lösningsmedel
Installation	Kräver avluftningsslang för varmluft och medföljande fönsterkit

Vanliga frågor - AT-5452 TRISTAR

Hur rengör jag luftfiltret?

Öppna luftintagsgallret, ta bort filtret, rengör det med ett neutralt rengöringsmedel i ljummet vatten (40°C), torka det i skuggan och sätt tillbaka det. Det rekommenderas att rengöra det varannan vecka.

Vad betyder felkoden E0?

Felkoden E0 indikerar ett fel på rumstemperatursensorn. Apparaten kan fortsätta att fungera utan byte, men det rekommenderas att byta sensorn.

Hur använder jag timern för att slå på eller stänga av apparaten?

För att ställa in påslagningstimern: apparaten avstängd, tryck på Timer och ställ in önskad tid (0-24 timmar) med temperaturknapparna. För avstängning: apparaten i gång, tryck på Timer och ställ in avstängningstiden.

Vad gör jag när lampan för full vattentank tänds?

Om den inre vattentanken är full stannar apparaten och lampan blinkar. Töm vattnet genom att ta bort dräneringsproppen på apparatens botten eller genom att ansluta en slang för kontinuerlig dränering.

Vilken typ av kylmedium använder denna apparat?

Luftkonditioneringen använder kylmediet R410A. Den exakta mängden varierar beroende på modell: 0,27 kg (AC-5477, AC-5527PR) eller 0,29 kg (AC-5529, AC-5531). Det är en fluorerad växthusgas med en PRP på 2088.

Kan jag använda en förlängningssladd?

Det rekommenderas inte att använda en förlängningssladd. Anslut apparaten direkt till ett vägguttag på 220-240V/50Hz som är korrekt jordat, i enlighet med lokala elbestämmelser.

Vilket är det minsta avstånd som måste hållas runt apparaten?

Apparaten ska installeras på en plan och fri plats med minst 30 cm fritt utrymme runt den för att säkerställa god luftcirkulation.

Hur installerar jag avluftningsslangen för varmluft?

Fäst slangens båda ändar i fästkragarna (fyrkantig och platt). Sätt in den fyrkantiga kragen i öppningarna på baksidan av luftkonditioneringen och placera sedan den andra änden på fönstersatsen. Se till att slangen inte är blockerad.

Hur fungerar avfuktningsläget?

Tryck på knappen Mode tills ikonen för avfuktning blinkar. Apparaten ställer automatiskt in temperaturen till 2°C under rumstemperaturen och tvingar fläkten till låg hastighet. Avfuktningsläget minskar luftfuktigheten i rummet.

Vad gör jag om apparaten inte kyler tillräckligt?

Kontrollera att dörrar och fönster är stängda, att det inte finns någon värmekälla i närheten, att avluftningsslangen är korrekt ansluten och inte blockerad, att den inställda temperaturen inte är för hög och att luftintaget inte är blockerat.

BRUKSANVISNING AT-5452 TRISTAR

Läs denna användarhandbok noggrant für att sakerställa korrekt användning, underhäll och.
- Denna utrustning är endast avsedd for användning inomhus.
- Använd inte encheten med att eluttag som häller på att repareras eller som inte är installerat korrekt.
Följ dessa forsiktighetsaatgärder. Använd aldrig encheten i narheten av:

o en öppen eld.
o ert omrade darr olja kan stanka.
o ert omrade som ar utsatt for direkt solljus.
o ert omrade darr vatten kan stanka.
o i narheten av badkar, tvattmaskin, dusch ellersimbassang.

• För aldrig in fingrar eller foremål i luftutloppet.
  Varna speziellt barn for dessa faror.
• Hall enhances uppratt under transport och forvaring, sa att kompressorn sitter korrekt.
• Stäng alltid av eller koppla bort stromforsörjningen innan du rengör luftkonditioneraren.
• Stäng alltid av och koppla bort strömförsörningen innan du flyttar luftkonditioneraren, och flytta den försiktigt.
• Täckinte über luftkonditioneraren, det kan orsaka brand.
• Alla eluttag für luftkonditioneraren@maste uppfylla de lokala elsakerhetskraven. Om nödvändigt, kontrollera att kraven uppfylls.

Barn skä overvakas sa att de inte leker med utrustningen.
- Om nätkabeln är skadad mäste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer, for att undvika risker.
- Enheten kan användas av barn frän 8år och uppåt och personer med nedsatt fysisk, sensorisk eller mental formåga eller brist på erfarenhet och kunskap om de övervakas eller fär instruktioner angående användning av encheten på att säkert sätt och Förstår riskerna. Barn ska inte leka med utrustningen. Rengöring och underhäll ska inte utforas av barn om de inte övervakas.
- Utrustningencka installeras i enlighet med nationella elinstallationsbestammelser.
Noteringar:

Om nagan del av utrustingen skadas, kontakta Återforsäljaren eller en godkänd reparationsverkstad;
O m skador uppstar, stang av utrustingen, kopla bort strömforsörjningen och kontakta
o Återforsäljaren ell er en godkänd reparationsverkstad;
o Strömkabeln måste alltid vara ordentlich jordad.
o För att undvika risk for skador, stäng av utrust- ningen och koppla bort strömforsrjningen om strömkabeln skadas. Den maste ersattas av Åter- forsäljaren eller en godkänd reparationsverkstad.

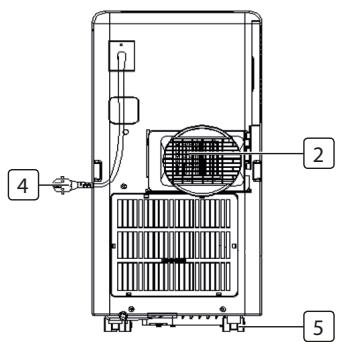

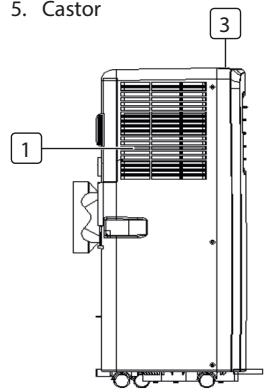

BESKRIVNING AV DELARNA

1. Luftinlopp
2. Luftutlopp
3. Kontrollpanel
4. Strömkabel
5. Castor

TILLBEHÖR

Del	Beskrivning
	Slang für varmluftsutlopp
	Slanganslutting (fönsteränden)
	Slanganslutting (luftkonditioner-aränden)
	Fönsterpaket
	Fjärrkontroll

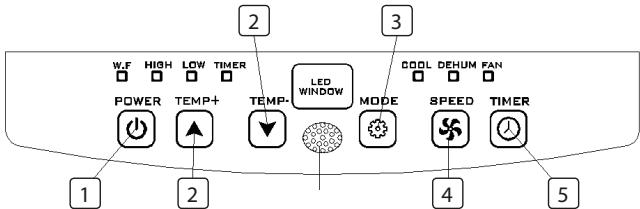

KONTROLLPANELENS FUNKTION

1. Power-knapp
2. Temperature-knappar
3. Mode-knapp
4. Fan speed-justeringsknapp
5. Timer pã/av-knapp

FÖRE FÖRSTA ANVÄNDNING

Innan du pabörjar atgärderna i detta avsnitt:

• Hitta en plats där det finns strömförsörjning i narheten.
• Installera utloppsslangen, och justera fönsterpositionen noggrant.

Satti stromkabeln iett jordat eluttag med 220~240 V/50 Hz AC;
Tryck på POWER-knappen für att slå på luftkonditioneraren.
- Drifttemperaturinterval: 18^ - 35^
- Kontrollera att utloppsslangen har monterats korrekt.
- Om du växlar mellan Funktionerna für kylning och avfuktning, vänta minst 3 minutes mellan varje gäng du trycker på POWER-knappen.

ANVÄNDNING

Kylning

Tryck på "Mode"-knappen tills ikonen "Cool" visas.
Tryck på knappen eller for att valja onskad temperatur for rummet. (16°C - 31°C)
Tryck på knappen "Fan Speed" for att välja lufthastigheten.

Avfuktningsfunktionen

Tryck på knappen "Mode"tills "Avfuktningsindikatorlampan"(DEHUM) blinkar
Den valda temperaten ställs automatiskt in på den aktuella rumstemperaturen minus 2^ . (16°C-31°C)
Fläktmotorn ställs automatiskt in på lufthastigheten LÄG.

Fläktfunktionen

Tryck på knappen "Mode" tills ikonen "Fan" visas.
Tryck på knappen "Fan Speed" für att välja lufthastigheten.

Timerfunktionen

Timernsinstalling PÅ

• När luftkonditioneraren ar avständg, tryck på knappen "Timer" och välj önskad pāslagningstid med inställningsknapparna für temperatur och tid.
• "Preset ON Time"visas pà driftpanelen.
  Påslagningstiden kan ställas in på valfri tid inom 0-24 timmar.

TimernsinstallingAV

• När luftkonditioneraren ar påslagen, tryck på knappen "Timer" och valj önskad avständningssted med inställningsknapparna für temperatur och tid.
• "Preset OFF Time" visas på driftpanelen.
• Avstängningstiden kan ställas in på valfri tid inom 0-24 timmar.

Kontinuerlig dränering

• Om du inte tänker använda encheten under en langre tid, ta bort gummilocket frän dräneringshålet langst ner på encheten, och anslut en dräneringssslang till den undre fasklämman. Allt vatten i vattenbehällaren dräneras ut frän encheten.
• Om vattenpumpenär skadad kan kontinuierlig dränering användas, och ienna situation aktiveras inte vattenpumpen. Enheten fungerä dā normalt.
• Om vattenpumpen ar skadad kan också periodisk dränering användas. I detta fall, anslut en dräneringsslang till den undre fasklamman nar indicatorlampan for att vattenbehällaren ar full tänds (W.F).

Larmfungtion nar den interna vattenbehallaren ar full

Den interna vattenbehällaren i luftkonditioneraren har en sakerhetsbrytare for vattennivān, som kontrollerar vattennivān. Nār vattennivān nār en viss hojd tänds indicatorlampan for att vattenbehällaren ār full (W.F). (Om vattenpumpen ār skadad, ta bort gummilocket langst ner på enheten nār vattenbehällaren ār full, sä dräneras allt vatten ut frān encheten.)

INSTALLATION

• Luftkonditioneraren ska installeras på en plan yta med fritt utrymme runt omkring. Blockera inte luftutloppet, och lämna minst 30 cm fritt utrymme runt om.
• Elledningarna sca följa de lokala elsakerhetskraven.

• För in体系建设的实施，如：1. 建设基础设施；2. 建设基础设施的运营；3. 建设基础设施的维护。
• För in den fyrkantiga faktklämman i öppningarna bak på luftkonditioneraren.
• Dra den andraänden av utloppsslangen till en fönsterkarm i narheten.

Installation av fönsterpaket

Installationen av fönsterpaketet ar framforallt "horisontellt" och "vertikalt", själva processen ar annars mycket like.

UNDERHÄLLSRENGÖRING

• Innan du rengör encheten, koppla bort den från alla elektriska anslutningar.
• Rengör Först höljet med att neutral rengöringsmedel och en fuktig trasa, och torka den sedan med en torr trasa.
  Anvand inte bensin eller andra kemikalier for att rengora encheten.
  Spola inte vatten direkt paenheten.
• Om luftkonditioneraren skadas, kontakta Återförsäljaren eller en reparationsverkstad.

Luftfilter

• Om luftfiltret sätts ingen av smuts/damm, rengör det daß varannan vecka.
• Oppna luftinloppets galler och ta bort luftfiltret.
• Rengör luftfiltret med att neutral rengöringsmedel i ljummet vatten 40^ och lát det torka på en skuggig plats.
  Satt luftfiltret i inloppsgallret, och satt tillbaka alla delar pa sin plats.

FELSÖKNING

Problem	Möjlga orsaker	Förslag på Lösninger
Enheten startar inte länger jag trycker på strömknappen.	·Indikatorlampan for att vattenbehällaren är full blinkar, och vattenbehällaren är full. Rummets temperatur är högre än den inställde temperaturen. (Laget elektrisk uppvärming) Rummets temperatur är lakre än den inställde temperaturen. (Kylningslauge)	·Töm ut vattenet från vattenbehällaren. ·Äterständ temperaturen ·Äterständ temperaturen
Enheten kyler inte tillräckligt	·Dörrer erfer stönster är inte stängda. ·Det finns en värmekälla i rummet. ·Utloppsluftslangen är inte ansluten erller ä blockerad. ·Temperaturinställningen är für hög. ·Luftinloppet ä blockerat.	·Se till att alla fönster och dörrar ä stängda. ·Ta bort alla värmekällor, om det ä möglicht. ·Anslut eller rengör utloppsluftslangen. ·Äterständ temperaturen ·Rengör luftinloppet.
Problem	Möjliga orsaker	Förslag på Lösningar
Strömmen stängs av automatiski i värmeläge	Överhettningskydd, enchoten stängs av automatiskt om temperaturen vid luftutloppet överstiger 70°C.	Starta om encheten när rummets temperatur ar tillräcklig låg.
Buller	Golvet är inte tillräcklig jämnt er plant. LjudetCOMMFR flódet av kylmedelINETI i luftkonditioneraren	Placera encheten på en jämn, plan ytå, om möglit. Detta är normalt.
E0-kod	Fel på rumstemperatursensorn	Byt ut rumstemperatursensorn (encheten kan även användas utan att sensorn byts ut).
E2-kod	Vattenbehällaren är full	Töm vattenbehällaren.

Produkten aller ustrustninger innehaaller fluorerad vaxthusgas.

Art.nr. AC-5477

Kylmedel: R410a

Mängdikg: 0,27

Global uppvärningspotential: 2088

Global uppvärningspotential: 2088

CO2-ekvivalent i ton: 0,5638

Art.nr. AC-5529

Kylmedel: R410a

Mängdikg: 0,29

Global uppvärningspotential: 2088

CO2-ekvivalent i ton: 0,6055

Art.nr. AC-5531

Kylmedel: R410a

Mängdikg: 0,29

Global uppvärningspotential: 2088

CO2-ekvivalent i ton: 0,6055

GARANTI

• Denna produit har 24帽子ers garanti. Din garanti gäller omprodukten används i enlighet med instruktionerna och det syfte for vilket den konstrueraats. Dessutom mäste originalköpehandlingen(faktura eller kvitto) uppvisas, med inköpsdatum, namnet pa äterförsäljaren och produits serienummer.
• For detaljerade garantivillkor, se vär servicewebbplats: service.tristar.eu

OMGIVNING

Denna utrustning fär inte kastas i hushällssoporna narr den slitits ut,utan maste lämmas in på en ätervinningsanlaggning for elektrisk och elektronisk hushällsutrustning. Denna symbol på utrustningen, instruk-tionshandboken och forpackningen informerar dig om denna viktiga fräga. Materialet som använts ienna utrustning kan ätervinnas. Genom att ätervinna forbrukad hushällssutrustning bidrar du till skyddet av miljön. Kontakta din Lokala myndigheter for information om ätervinningsställen.

SUPPORT

Du hittar all tillganglig information och reservdilar på http://www.service.tristar.eu
