AT-5452 - Ar condicionado TRISTAR - Manual de utilização gratuito

Tipo de produto	Ar condicionado móvel monobloco
Modelo	AT-5452
Marca	Tristar
Refrigerante	R410A
Quantidade de refrigerante	0,27 kg (conforme variante)
Potencial de aquecimento global (PRP)	2088
Equivalente CO2	0,5638 tonelada (conforme variante)
Alimentação elétrica	220-240 V ~ 50 Hz
Funções	Resfriamento, desumidificação, ventilação, timer
Faixa de temperatura de operação	18 °C a 35 °C
Ajuste de temperatura	16 °C a 31 °C (modo resfriamento)
Velocidades do ventilador	Alta, média, baixa (conforme botão Fan Speed)
Timer	0-24 horas para ligar e desligar
Capacidade do reservatório de água	Não especificada (alarme reservatório cheio)
Drenagem contínua	Possível via tampão de borracha e mangueira
Distância mínima ao redor do aparelho	30 cm
Filtro de ar	Lavável, limpeza a cada 2 semanas
Dimensões (aprox.)	Não especificadas (portátil, sobre rodas)
Peso (aprox.)	Não especificado
Garantia	24 meses
Peças de reposição	Disponíveis em service.tristar.eu
Segurança	Desligamento automático em superaquecimento (modo aquecimento), alarme reservatório cheio, proteção infantil (supervisão necessária)
Limpeza e manutenção	Desconectar antes da limpeza; limpar filtro de ar com água morna; não usar solventes
Instalação	Requer mangueira de exaustão de ar quente e kit de janela incluído

Perguntas frequentes - AT-5452 TRISTAR

Como limpar o filtro de ar?

Abra a grade de entrada de ar, retire o filtro, limpe-o com um detergente neutro em água morna (40°C), seque-o à sombra e recoloque-o. Recomenda-se limpá-lo a cada duas semanas.

O que significa o código de erro E0?

O código E0 indica uma falha do sensor de temperatura ambiente. O aparelho pode continuar funcionando sem substituição, mas é recomendável substituir o sensor.

Como usar o timer para ligar ou desligar o aparelho?

Para configurar o timer de ligar: aparelho desligado, pressione Timer e ajuste a hora desejada (0-24h) com os botões de temperatura. Para desligar: aparelho ligado, pressione Timer e ajuste a hora de desligar.

O que fazer quando a luz do reservatório de água cheio acende?

Se o reservatório de água interno estiver cheio, o aparelho para e a luz pisca. Esvazie a água removendo o tampão de drenagem na parte inferior do aparelho ou conectando uma mangueira para drenagem contínua.

Que tipo de refrigerante este aparelho usa?

O ar condicionado usa o refrigerante R410A. A quantidade exata varia conforme o modelo: 0,27 kg (AC-5477, AC-5527PR) ou 0,29 kg (AC-5529, AC-5531). Trata-se de um gás fluorado de efeito estufa com PRP de 2088.

Posso usar uma extensão elétrica?

Não é recomendado usar uma extensão. Conecte o aparelho diretamente a uma tomada de parede 220-240V/50Hz devidamente aterrada, de acordo com as normas elétricas locais.

Qual é a distância mínima a ser respeitada ao redor do aparelho?

O aparelho deve ser instalado em um local plano e desobstruído, com espaço livre de pelo menos 30 cm ao redor para garantir uma boa circulação de ar.

Como instalar a mangueira de exaustão de ar quente?

Fixe as duas extremidades da mangueira nos colares de fixação (quadrado e plano). Insira o colar quadrado nas aberturas na parte traseira do ar condicionado e coloque a outra extremidade no kit de janela. Certifique-se de que a mangueira não está obstruída.

Como funciona o modo desumidificação?

Pressione o botão Mode até que o ícone Desumidificação pisque. O aparelho ajusta automaticamente a temperatura para 2°C abaixo da temperatura ambiente e força o ventilador em velocidade baixa. O modo desumidificação permite reduzir a umidade do ambiente.

O que fazer se o aparelho não resfriar o suficiente?

Verifique se as portas e janelas estão fechadas, se nenhuma fonte de calor está presente nas proximidades, se a mangueira de exaustão está bem conectada e não entupida, se a temperatura ajustada não está muito alta e se a entrada de ar não está obstruída.

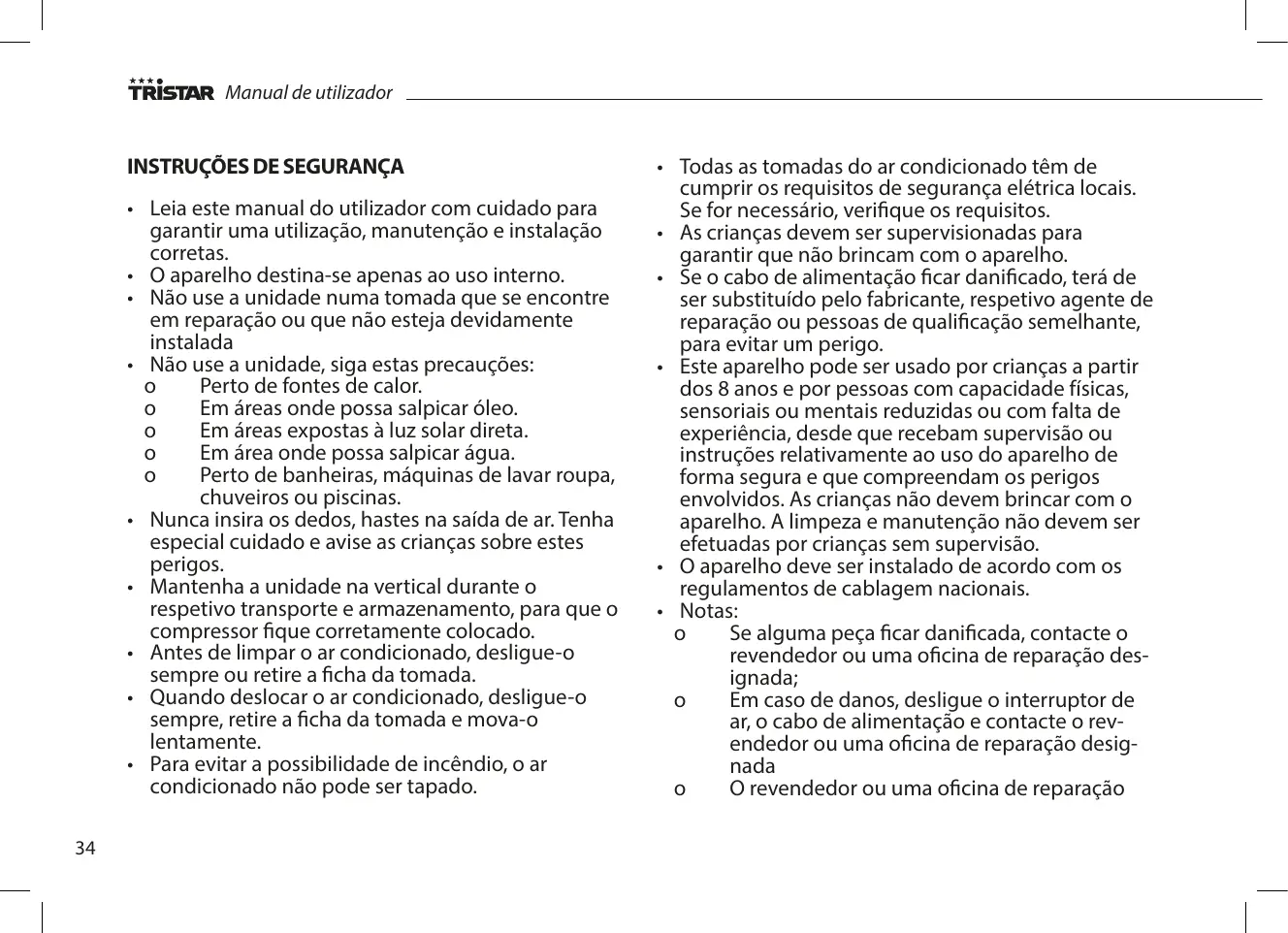

MANUAL DE UTILIZADOR AT-5452 TRISTAR

• Leia este manual do utiliser com cuidado para garantir uma'utilisation, manutençao e instalacao corretas.
• O aparelho destinia-se apenas ao uso interno.
• Não use a unidade numa tomada que se encontre em reparação ou que não está devidamente instalada
• Não use a unidade, sina estas precauções:

o Perto de fontes de calor.
o Em和地区onde possalpicar oleo.
o Em和地区expostasàluzsolar direta.
o Em和地区onde possa salpicar agua.
o Perto de banheiras, maquinas de lavar roupa, chuveiros ou piscinas.

• Nunca insira os dedos, hastes na saída de ar. Tenha especial cuidado e avise as crianças sobre"These perigos.
• Mantenha a unidade na vertical durante o respectivo transporte e armazenamento, para que o compressor fique corretamente colocado.
• Antes de limpar o ar condicionado, desligue-o sempre ou retire a ficha da tomada.
• Quando deslocar o ar condicionado, desligue-o sempre, retire a ficha da tomada e mova-o lentamente.

• Para fazer a possibidade de incério, o ar condicionado não pode ser tapado.

• Todas as tomadas do ar condicionado tem de cumprimir os requisitos de seguranca electrica locais. Se for necessario, verifique os requisitos.

• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Se o cabo de alimentação ficar danificado, tera de ser substituído pelo fabricante, respetivo agente de reparação ou pessoas de qualificação semelhante, para fazer um perigo.
• Este aparelho pode ser uso por crianças a partir dos 8 anos e por pessoas com capacidade fisicas, sensoriais ou mentalais reduzidas ou com falta de experiencia, desde que recebam supervisao ou instruções relativamente ao uso do aparelho de forma segura e que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser efetuadas por crianças sem supervisão.
• O aparecido deve ser instalado de acordo com os regulamentos de cablagem nacional.
  Notas:

o Se alguma coisa ficar danificada, contacte o revendedor ou uma-oficina de reparacao designada;
o Em caso de danos, deslige o interruptor de ar, o cabo de alimentacao e contacte o revendedor ou uma oficina de reparacao designada
O revendedor ou uma oficina de reparacao

designada;

o Em qualquer um dos casos, o cabo de alimentacao tem de possuir ligacao a terra.
Para fazer a possibuldade de perigo, se o cabo de alimentacao estiver danificado, deslige o interruptor de ar e o cabo de alimentacao. O mesmo tera de ser substituidoelo revendedor ou oficina de reparacao designada.

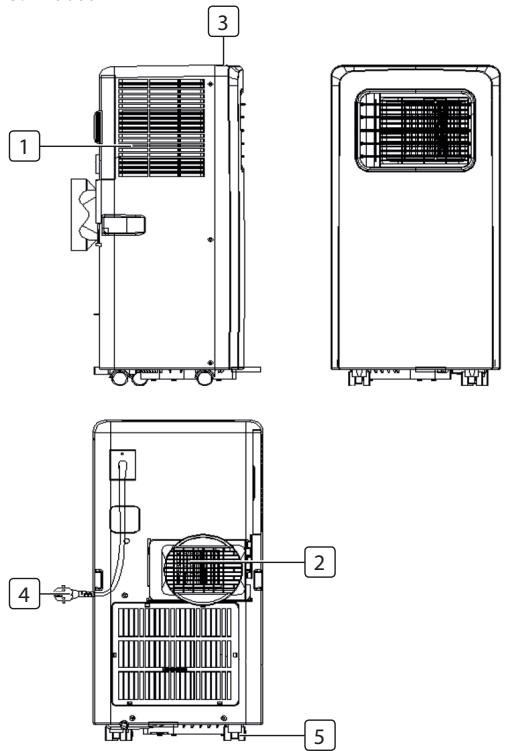

DESCRÉÇÃO DAS PEÇAS

1. Entrada de ar
2. Saía de ar
3. Paine de controlo
4. Cabo de alimentacao
   5.Rodas

ACESSORIOS

Peça	Descrição
	Bocal de exaustão de ar quente
	Conetor do bocal (Extremidade da janela)
	Conetor do bocal (Extremidade do ar condicionado)
	Kit da janela
	Controlador remoto

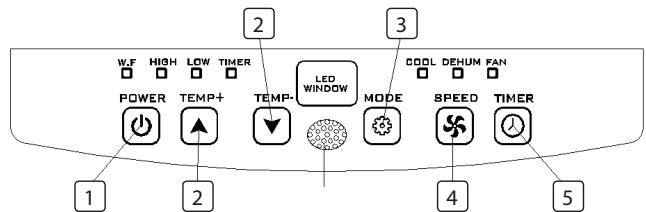

FUNÇÃO DO PAINEL DE CONTROLO

1. Botão Power
2. Botoes de Temperature
3. Botão Mode
4. Botão de ajuste Fan speed
5. Botão de ligação/desligamento Timer

ANTES DA PRIMEIRA UTILIZACHO

Antes de iniciair as operações esta secção:

• Encontre um lugar onde exista uma fonte de alimentacao perto.
• Instale o bocal de exaustao e ajuste bem a posicao da janela.

• Insira o cabo de alimentação numa tomada AC220~240V/50Hz com ligação à terra;
• Prima o botão POWER para ligar o ar condicionado.
  Gama de temperatura de funciona: 18^ - 35^
• Verifique se o bocal de exaustao fou corretamente montado.
• Quando usar funções de arrefecimento e desumidificação, mantenha um intervalo de, pelo menos, 3 horas entre cada POWER.

UTILIZACAO

Funcimiento do arrefecimento

• Prima o botão "Mode" até o icone "Cool" aparecer.
• Prima o botão ▲ ou▼ para selecionar uma temperatura ambiente pretendida. (16°C-31°C)
• Prima o botão "Fan Speed" para selecionar a velocidade do vento.

Funcionamento da desumidificacao

• Prima o botão "Mode" às a "Lâmpada do Indicador de Desumidificação" piscar
• Defina automaticamente a temperatura selectionada para a temperatura ambiente atual menos 2^ . (16°C-31°C)
• Defina automaticamente o motor da ventoinha para uma velocidade do vento BAIXA.

• Prima o botão "Mode" até o icone "Fan" aparecer.
• Prima o botão "Fan Speed" para selecionar a velocidade do vento.

Definição de LIGACão do temporizador

• quando o ar condicionado estiver DESLIGADO, prima o botão "Timer" e selecione um tempo de LIGACÇÃO pretendido atraves dos botões de definição de temperatura e tempo.

• "Preset ON Time" éPRESENTado no painel operacional.

• O tempo de LIGACão pode ser regulado em qualquer momento, em 0-24 horas.

Definição de DESLIGAMENTO do temporizador

• Quando o ar condicionado estiver LIGADO, prima o botão "Timer" e selecione um tempo de DESLIGAMENTO pretendido através dos botões de definção de temperatura e tempo.
• "Preset OFF Time" éPRESENTado no painej operacional.
• O tempo de DESLIGAMENTO pode ser regulado em quando momento, em 0-24 horas.

Drenagem Continua

• Quando planear não usar esta unidade durante muito tempo, remove obloqueio de borracha do orificio de drenagem, na parte inferior da unidade, e ligue um bocal de drenagem ao clipe de fixacao inferior. Touta a agua no deposito de agua sera drenada para fora.
• Se a bomba de agua estiver danificada, poderá usar a drenagem continua e,;neste estado,a bomba de agua não sera ativada.A unidade poderá也是非常Funcionar bem.
• Se a bomba de água estiver danificada, a drenagem intermitente también poderá ser usada. Neste estado, quando a lâmpada do指示or de água cheia acender, ligue um bocal de drenagem ao clipé de fixação inferior.

Função de Alarme de Deposito de Água Interno Cheio

O depósito de agua interno no ar condicionado possui um interruptor de segurança de nível de agua que controla o;nível de agua. quando o;nível de agua atinge uma alta antecipada, a lampieada do indicator de agua cheia acende. (Se a bomba de agua estiver danificada, quando a agua estiver cheia, remove o bloqueio de borracha na parte inferior da unidade e toda a agua sera drenada para fora.)

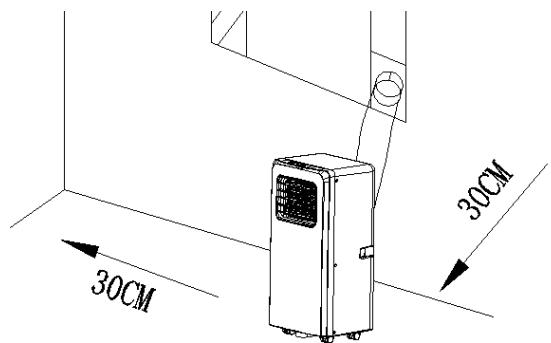

INSTALAÇÃO

• Um ar condidcionado amoviveldefer ser instalado numa superficie plana e com espaço à volta. Nãobloqueie a saía de ar e a distência necessária à volta deve ser, nominimum, de 30cm.
• A cablagem da tomada deve cumprir os requisitos de segurança eletrica locais.

Instalacao do Bocal de Exaustao

0

• Dobre às extremidades do bocal de exaustão no clique de fixação quadrado e clique de fixação plano.
• Insira o clipe de fixação quadrado nas abertas na parte posterior do ar condicionado.
• Coloque a outra extremidade do bocal de exaustão no parapeito mais proxies.

Instalacao do Kit do Deslizador daanela

O modo de instalacao do kit do deslizador da janela é, principalamente, na "horizontal" e "vertical". Não existe muito的关注 no processo real.

MANUTENÇÃO DE LIMPEZA

• Antes de limpar, certifique-se de que desliga a unidade de todas as tomadas de alimentacao eletrica.
• Primeiro, limpe a superficie com um detergente neutro e um pano molhado e, em seguida, limpe com um pano seco.
• Não use gasolina nem outros químicos para limpar a unidade.
• Não lave diretamente a unidade.
• Se o ar condicionado estiver danificado, contacte o revendedor ou-oficina de reparacao.

Filtro de Ar

• Se o filtro de ar ficar obstruído com bó/sujidade,deerá ser limpo uma vez a cada dasas semanas.
• Abra a grelha de entrada de ar e retireo/others de ar.
• Limpe o filtro de ar com um detergente neutro e tepido 40^ e seque-o à sombra.
• Colocando o FILTER de ar na greilha de entrada, volta a colocar os componentes como está.

RESOLUÇÃO DE PROBLEMAS

Problemas	Causas Possíveis	Soluções Sugeridas
A unidade nãoedinha quandoprime o botadode alimentação	·Alampada do indicator de água cheia piscá e o depessoito de água está cheio.A temperatura ambiente é superior à temperatura de definência. (Modo de aquecimentoétrico)·A temperatura ambiente é inferior à temperatura de definência. (Modo de arréfecimento)	·Retire a água do depessoito de agua.Redefina a temperaturaRedefina a temperatura

Problemas	Causas Possíveis	Soluções Sugeridas
A unidade não arrefece ou suficient	• As portas ou janelas não está fechadas.• Existem fontes de aquecimento na sala.• O bocal ou está bloqueado.• A definição de temperatura é demasiado alta.• A entrada de ar está bloqueada.	• Certificado-se de que todas as janelas e portas está fechadas.• Remova as fontes de calor se for社会发展• Ligue ou limpe o bocal do ar de exaustão.• Redefineda a temperatura• Limpe a entrada de ar.
Desligamento Automático no modo de aquecimento	• Proteção de aquecimento, quando a temperatura saía de ar excesse os 70°C, a unidade desiga automaticamente.	• Reiniciça a unidade a uma temperatura ambiente suficientemente mais baixa.
Ruido	• O chão não está nivalido ou suficient• O som provém do fluxo do refrigerante no interior do ar condicionador	• Coloque a unidade numa superficie nivalida se possível• É normal.
Cólico E0	• O sensor de temperatura ambiente falhou	• Substitua o sensor de temperatura ambiente (a unidade também pode functional sem substituição.)
Cólico E2	• Depósito de água cheio	• Esvazie o depessoito de água.

Quantidade em kg: 0,27

Equivalente de CO2 em toneladas: 0,5638

Art.n.° AC-5527PR

Refrigerante: R410a

Quantidade em kg: 0,27

Equivalente de CO2 em toneladas: 0,5638

Art.n.° AC-5529

Refrigerante: R410a

Quantidade em kg: 0,29

Potenical de aquecimento global: 2088

Equivalente de CO2 em toneladas: 0,6055

Art.n.° AC-5531

Refrigerante: R410a

Quantidade em kg: 0,29

Potenical de aquecimento global: 2088

Equivalente de CO2 em toneladas: 0,6055

GARANTIA

• Este produit tem uma garantia de 24 vezes. A sua garantia é valida se o produit for usedo de accordo com as instruções e para o fim para o qual foci criado. Além disso, a compra original (fatura, talão de vendas ou recibo)deerá serpresentada com a data de compra, o nome do revendedor e o número do item do produits.
• Para obter as condições de garantia detailhadas, consulte o meuwebsite de service: service.tristar.eu

AMBIENTE

Este aparelho não deve ser colocado no lixo dométrico no final da respetiva vida éuseve ser entregue num punto central de reciclagem de aparelhosdométricoselétricoseletrónicos. Estesimpolo no aparelho, manual de instruções e embalagem foca esta questiono importante.Os materiais usados neste aparelho pode ser reciclados.Ao reciclar aparelhosdométricosusados,sta contribuiu mucho para a proteçãodo恁so ambiente.Solicite informaçõesasuisas autoridades locais relativamente ao pontode recolha.

SUPORTE

Pode encontrar todas as informações disponveis e peças sobressalentes em http://www.service.tristar.eu
