AT-5452 - Légkondicionáló TRISTAR - Ingyenes használati útmutató

Termék típusa	Mobil egyblokk klímaberendezés
Modell	AT-5452
Márka	Tristar
Hűtőközeg	R410A
Hűtőközeg mennyisége	0,27 kg (változattól függően)
Globális felmelegedési potenciál (GWP)	2088
CO2-egyenérték	0,5638 tonna (változattól függően)
Tápfeszültség	220-240 V ~ 50 Hz
Funkciók	Hűtés, párátlanítás, szellőztetés, időzítő
Üzemi hőmérséklet-tartomány	18 °C - 35 °C
Hőmérséklet-beállítás	16 °C - 31 °C (hűtési mód)
Ventilátor sebességek	Magas, közepes, alacsony (a Ventilátor sebesség gomb szerint)
Időzítő	0-24 óra be- és kikapcsoláshoz
Vízgyűjtő tartály kapacitása	Nincs megadva (teljes tartály riasztás)
Folyamatos vízelvezetés	Lehetséges gumidugóval és tömlővel
Minimális távolság a készülék körül	30 cm
Levegőszűrő	Mosható, tisztítás 2 hetente
Méretek (kb.)	Nincs megadva (hordozható, kerekeken)
Súly (kb.)	Nincs megadva
Garancia	24 hónap
Alkatrészek	Elérhetők a service.tristar.eu oldalon
Biztonság	Automatikus leállás túlmelegedés esetén (fűtési mód), teljes tartály riasztás, gyermekvédelem (felügyelet szükséges)
Tisztítás és karbantartás	Tisztítás előtt húzza ki a hálózatból; a levegőszűrőt langyos vízzel tisztítsa; ne használjon oldószereket
Telepítés	Meleg levegő kivezető tömlő és ablakkészlet szükséges (tartozék)

Gyakran ismételt kérdések - AT-5452 TRISTAR

Hogyan tisztítsam a levegőszűrőt?

Nyissa ki a levegőbemeneti rácsot, vegye ki a szűrőt, tisztítsa meg semleges tisztítószeres langyos vízben (40°C), árnyékban szárítsa meg, majd helyezze vissza. Javasolt két hetente megtisztítani.

Mit jelent az E0 hibakód?

Az E0 kód a környezeti hőmérséklet-érzékelő meghibásodását jelzi. A készülék csere nélkül is működhet tovább, de ajánlott az érzékelő cseréje.

Hogyan használjam az időzítőt a készülék be- vagy kikapcsolásához?

A bekapcsolási időzítő beállításához: készülék kikapcsolt állapotában nyomja meg az Időzítő gombot, és állítsa be a kívánt időt (0-24 óra) a hőmérséklet gombokkal. A kikapcsoláshoz: működő készüléknél nyomja meg az Időzítő gombot, és állítsa be a kikapcsolási időt.

Mit tegyek, ha a víztartály tele jelzőfény világít?

Ha a belső víztartály megtelt, a készülék leáll, és a jelzőfény villog. Ürítse ki a vizet a készülék alján lévő leeresztő dugó eltávolításával, vagy csatlakoztasson egy tömlőt a folyamatos vízelvezetéshez.

Milyen típusú hűtőközeget használ ez a készülék?

A klímaberendezés R410A hűtőközeget használ. A pontos mennyiség modelltől függően változik: 0,27 kg (AC-5477, AC-5527PR) vagy 0,29 kg (AC-5529, AC-5531). Ez egy fluorozott üvegházhatású gáz, GWP-értéke 2088.

Használhatok hosszabbítót?

Nem ajánlott hosszabbító használata. Csatlakoztassa a készüléket közvetlenül egy 220-240V/50Hz-es, megfelelően földelt fali aljzathoz, a helyi elektromos előírásoknak megfelelően.

Mekkora minimális távolságot kell betartani a készülék körül?

A készüléket sík és szabad helyen kell elhelyezni, legalább 30 cm szabad hellyel körülötte a megfelelő levegőkeringés biztosításához.

Hogyan szereljem fel a meleg levegő kivezető tömlőt?

Rögzítse a tömlő két végét a rögzítő gallérokba (négyzet alakú és lapos). Helyezze be a négyzet alakú gallért a klímaberendezés hátulján lévő nyílásokba, majd helyezze a másik végét az ablakkészletre. Győződjön meg arról, hogy a tömlő nem eldugult.

Hogyan működik a párátlanítási mód?

Nyomja meg a Mód gombot addig, amíg a Párátlanítás ikon villogni nem kezd. A készülék automatikusan 2°C-kal a környezeti hőmérséklet alá állítja a hőmérsékletet, és alacsony fokozatra kényszeríti a ventilátort. A párátlanítási mód csökkenti a helyiség páratartalmát.

Mit tegyek, ha a készülék nem hűt elég jól?

Ellenőrizze, hogy az ajtók és ablakok zárva vannak, nincs-e hőforrás a közelben, a kivezető tömlő megfelelően csatlakozik és nem eldugult, a beállított hőmérséklet nem túl magas, és a levegőbemenet nincs elzárva.

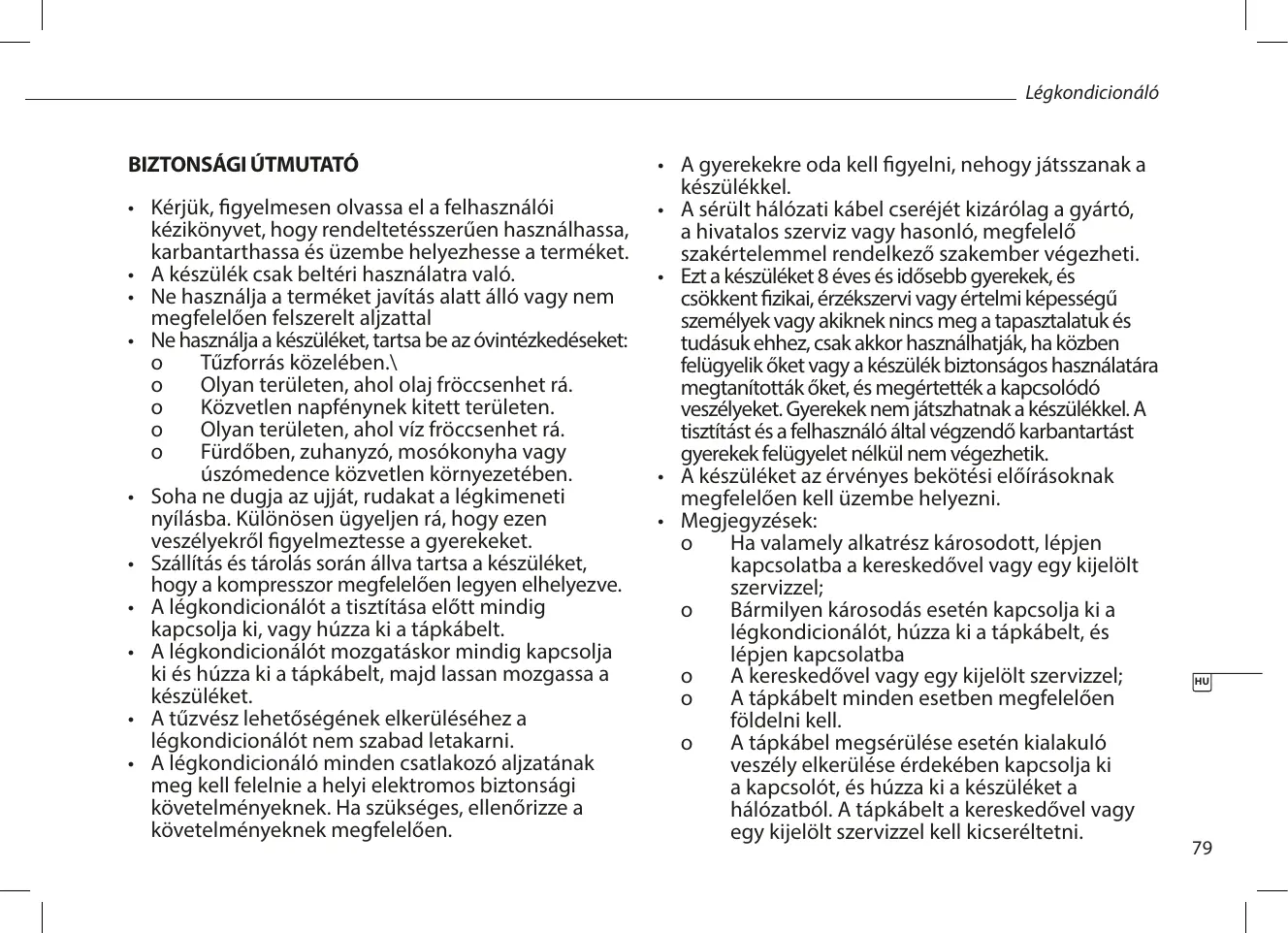

HASZNÁLATI ÚTMUTATÓ AT-5452 TRISTAR

Kérjuk, figyelmesen olvassa el a felhasznalói kézikönyvet, hogy rendeltetesszerüen hasznalhassa, karbantarthassa és üzembe helyezhesse a terméket.
A keszülkCsak beltéi hasznalatra valo.
- Ne használá a terméket javítás alatt álló vagy nem megfeleloen felszerelt aljzattal
- Ne használjá a keszüléket, tartsa be az ovintézkedeseket:

o Tuzforras kozelbeben.
Olyan területen, ahol olaj froccsenhet rá.
o Közvetlen napfenynek kitett teruleten.
Olyan területen, ahol viz fröccsenhet rá.
o Furdoben, zuhanyzo, mosokonyha vagy uszomedence kozvetlen kornyezetében.

• Soha ne dugja az ujjat, rudakat a légkimeneti nyílasba. Kūlönösen ügyeljen rá, hogy ezen veszélyekró l figyelmeztesse a gyerekeket.
• Szállítás és tárolás során állva tartsa a készüléket, hogy a kompresszor megfeleloen legyen elhelyezve.

• A légkondicional à tiszítíase el'tt mindig kapcsolja ki, vagy húzza ki a lápkábelt.
  A légkontdiconaIot MOZgataskor mindig kapcsoljaki és húzza ki a pátkábelt, majd lassan MOZgassa a készüléket.
  A tuzvész lehetoségenek elkeruléséhez a légkondicionalot nem szabad letakarni.
  A légkondicciónaló minded csatlakozó aljzatanak meg kell feelnie a helyi elektrmosBiztonsági kovetelményeknek. Ha szükséges, Ellenőrizea a kovetelményeknek megfeleloen.

• A gyerekekre oda kell figyelni,nehogy jatsszanak a keszülékkel.

• A séruilt halózati kabel cseréjét kizárólag a gyártó, a hivatalos szerviz vagy hasonlo, megfelelo szakételemmel rendelkezǒ szakember végezheti.
• Ezt a keszüléket 8 éves és idősebb gyerekek, és csökkent fizikai, érzekszervi vagy értelmi képességu személyek vagy akiknek nincs meg a tapasztalatuk és tudásuk ehbez,Csak akkor használatják,ha kózben felügyelik öket vagy a keszülék biztonságos használatára megtanitották öket,és megéréttek a kapcsolódo veszélékyet. Gyerekek nem jatszhatnak a keszülékker. A tiszítást és a felhasználo által vegzendő karbantartást gyerekek felügyelet nélkül nem vegezhetik.
• A keszüléket az érvényes bekötesi előirásoknak megfeleloen kell üzeme helyezni.
• Megjegyzésk:

o Ha valamely alkatresz károsodott, lépjen kapcsolatba a kereskedóvel vagy egy kijelöltszervizzel;
o Bármilyen károsodás esétén kapcsolja ki a légkondcionálót, húzza ki a pátkábelt, és lépjen kapcsolatba
o A kereskedóvel vagy egy kijelölt szervizzel;
o A tapkábelt minded esetben megfeleloen foldelni kell.
o A tapkábel megsérülèse esétén kialakuló veszély elkerülèse érdekében kapcsolja ki a kapcsolót, és húzza ki a készüléket a halózataból. A tapkábelt a kereskedövel vagy egy kijelöltszervizzel kell kicserétetni.

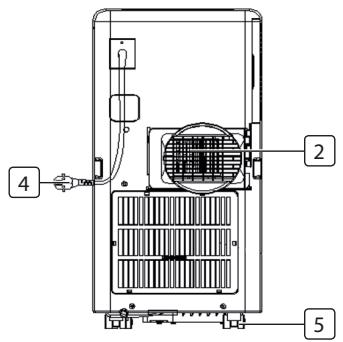

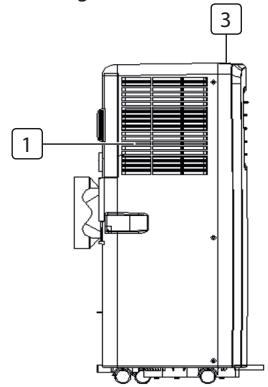

RÉSZEGYSEGEK LEÍRÁSA

1. Levegőbemenet
2. Levegokimenet
3. Vezerlöpult
4. Tápkábel
5. Gorgo

TARTOZÉKOK

Alkatrész	Leírás
	Meleg levegő kivezetűcső
	Csócsatlakozó (ablavvég)
	Csócsatlakozó (légkondicionesáló vég)
	Ablakkészlet
	Távirányító

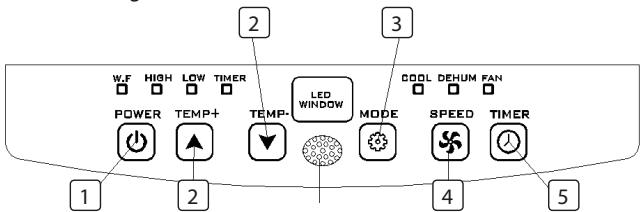

VEZÉRLOPULT FUNKCIÖK

1. Power gomb
2. Temperature gombok
3. Mode gomb
4. Fan speed beallito gomb
5. Timer be/ki gomb

AZ ELSO HASZNÁLAT ELOTT

A hasznalat megkezdés elött, ebben a részben:

• Keressen egy helyet, amelynek kozelében halózati aljzat található.
• Szerelje fel a kimeneti csövet, és allítsa be megfeleloen az ablak pozićiţ.

• Dugja be a tápkábelt egy foldelt AC220~240 V/50 Hz aljzatba;
• Nyomja meg a POWER gombot a légkondiciones áo bekapcsolásához.
  Mukodési homséklettartomány: 18^ - 35^
  Ellenorizze, hogy a kimeneti cso megfeleloen lettuceferelve.
• A hútes es páratlanitás funkciók használatakor tartson legalább 3 percnyi szünetet a POWER gomb megnyomása elótt.

HASZNÁLAT

Hütés

• Nyomja meg a "Mode" gombot, amíg a "Cool" ikon meg nem jelenik a kijelzón.
• Nyomja meg a ▲vagy ▲ gombot a kivist hómér séklet kivalasztásához. (16°C-31°C)
• Nyomja meg a "Fan Speed" gombot a ventilátor fordulatszámának kivalasztásához.

Paratlanitas hasznalata

• Nyomja meg a "Mode" gombat, amíg a "Dehumidify Indicator Lamp" visssajelzó el nem kezd villogni.
• Automatikusan beallitja a kivalasztott hörmsékletet az aktuális szobahörmséklettól 2^ -kal alacsonyabb hörmsékletre. (16^ - 31^)
• Automatikusan beallitja a ventilatormotort LOW fordulatra.

Ventilator

• Nyomja meg a "Mode" gombat, amíg a "Fan" ikon meg nem jelenik a kijelzón.
• Nyomja meg a "Fan Speed" gombot a ventilátor fordulatszámának kivalasztásához.

Idoztó használata

Idózító BE beállitás

• Amikor a légkondiciones I van kapcsolvera, nyomja meg a "Timer" gombot, és a hórmésklet- és az idöbeallitó gombokkal valassza ki a kívant BEKAPCSOLÁSI időt.
  A "Preset ON Time" jelenik meg a gezérlopulton.

A BEKAPCSOLÁSI idő 0-24 orás idóttartamban szabályozhato.

Idózító KI beallitás

• Amikor a légkondiciones BE van kapcsolva, nyomja meg a "Timer" gombat, és a hörmséklet- és az időbeálló gombokkal valassza ki a kívánt KIKAPCSOLÁSI idôt.
  A "Preset OFF Time" jelenik meg a vezérlópulton.
  A KIKAPCSOLÁSI idó 0-24 orás idóṭartamban szabályozhato.

Folyamatos leeresztés

• Amikor hosszabb idorefelugyelet nelkul akarja hagyni a keszuleket, tavolitsa el a gumi dugaszt a keszulek aljan talalhato leeresztofuratból, és csatlakoztasson egy leeresztotomló az also rogzitokapocshoz. A viztartalyban levő összes viz kifolyik.
  A folyamatos leeresztés a víszivattyu meghibásodásakor is hasznalhato, mert ebben az allapotban a víszivattyu nincs aktivalva. Az egység továbbra is jol mucködhet.
  Ha a vizsvivattyu meghibasodott, a szakaszos leeresztés is hasznalható. Ebben az allapotban, amikor a viztartaly megtelt visszajelzo kigyullad, csatlakoztasson egy leeresztótomlət az also rogztokapocshoz.

Belső viztartály tele riasztás funkció

A légkondionicálóban talalható belso viztartály egy a vizszintet szabályozóBiztonsági kapcsolóval van felszerelve. Amikor a vizszintje eléri a megadottmagassagot, kigyullad a viz tele visszajelzo lámpa. (Ha a vizszivattyu meghibásodott, a viztartály megteltekor távolítsa el a készülék alán talalható gumidugó, és az összes viz kifolyik.)

ÜZEMBE HELYEZÉS

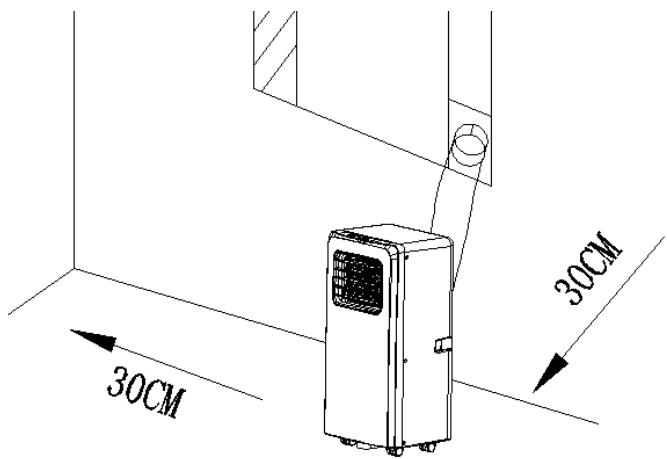

• A mobil légkondionicáló sík helyre kell beüzemelni, körülotte elegendo üres terebiztosítva. Ne akadályozza a levegokimenetet, és a készülék körülü szükséges tartolságnak legalább 30 cm-nek kell lennie.
• Az aljat az elektramos halózatba valo bekötesét a helyi elektramos biztonsági kovetelményeknek megfelelonek kel végezni.

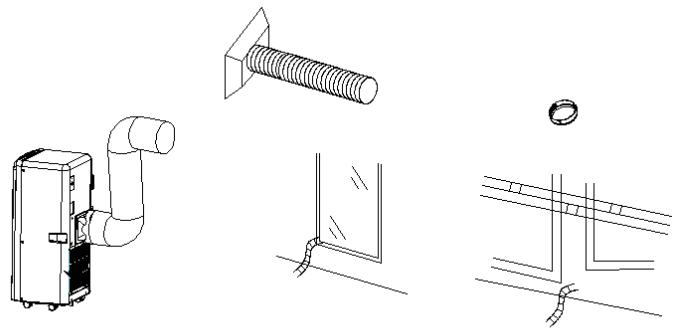

A kivezetocso felszerelexe

• A kivezetócsó két végét csavarja be a négyzetes rögzítokapocsa é as lapos rögzítokapocsa.
  Illessze be a négyzetes rögzítokapcsot a légkondicciónáó hatoldañn talalhato nyilásba.
• A kimeneti cso masik vegét helyezze a legkozelebbi ablakparkányra.

Ablak csuszókészlet felszerelése

Az ablak csuszókészlet beszerelési modja töbnyire "vizszintes" és "fuggoleges" helyzetben torténhet, nem suk különbség van a két beszerelés kozött.

TISZITÁS ES KARBANTARTÁS

Tisztlatas elott ügyeljen ra, hogy kihuzza a keszüléket az elektromos halózataból.
Elóször semleges tiszítoszerrel és nedves ruhéval tiszítsa meg a készülék feluletét, majd egy száraz ruhéval torölje át.
- Ne használjon benzint vagy más vegyszert a keszülk tiszitásához.
- Ne mossa le közvetlenül a készüléket.
Ha alegkondacionlo meghibasodott,lepjen kapcsolatba a kereskedovel vagy a szervizzel.

Levegőszűrő

Ha a levegószúró portól/szennyezódésól eltömódik, a levegószúrótkéthetente ki kell tisztitani.
Nyissa ki a légbemeneti rácsot, és vegye ki a levegószúrǒt.
- Semleges tiszítósserrel meleg (40^) vízzel tiszítitsa meg, és árnyékban száritsca meg.
- Helyeze be a levegoszurot a bemeneti racsba, és szerelje vissza az alkatreszeket.

HIBAELHÁRITÁS

Hibák	Lehetséges ok	Javasolt megoldások
A készülék nem kapcsol be a bekapsológomb megnyomásakor	• A viz tele visszajelző villog, és a viztartály megtelt. • A szobahórméséklet magasabb, minta beálított hörmséklet. (Elektromos fütes üzemmod) • A szobahórméséklet alacsonyabb, minta beálított hörmséklet. (Hütés üzemmod)	• Ürütse ki a vizet a viztartályból. • Àlítsa vissza a hörmsékletet • Àlítsa vissza a hörmsékletet
A készülék nem hút elégge	• Az ajtók vagy ablakok nincsenek zárva. • Hórrássok vannak a szobában. • A kívezetócó nincs csatlakoztatva vagy eltömödtött. • A hörmséklet-beálítás tül magas. • A levegöbemenet akadályozott.	• Ellenőörizze, hogy az összes ajtó és ablak zárva van. • Ha lehetséges, távoltsa el a hórrássokat • Csatlakoztassa vagy tiszítá siki a kívezetócsvet. • Àlítsa visssa a hörmsékletet • Tiszítá meg a levegöbemenenet.
Automatikus ki-kapcsolás fütés üzemmodban	Hövedelem: amikor a hämér séklet a levegökimenetnól megaladja a 70°C-ó, a keszülék automatikusan kikapcsol.	Elégge alacsony hämér sékleten indítsa Újra a keszüléket.
Zajos mūködés	A padlo nem víszintes vagy nem elég laposA zajt a légkondicionesaló besejubenlévo hūtōkōzeg keringese okozza	A keszüléket laps, víszintes padlóra helyeze, ha lehetséges.Ez normális jelenség.
E0 kód	Meghibásodott a szobahomér séklet-érzekelö	Cseréljkei az szobahomér séklet-érzekelöt (a keszülék az erzekelö cseréje nělkül is mūködhet.)
E2 kód	A viztartály megtelt	Üritsei ka viztartályt.

A termek vagy a berendezs fluortartalmú, üvegházhatást okozó gázzt tartalmaz.

Cikkszám AC-5477

Hutokozeg: R410a

Mennyiség kg-ban: 0,27

Globalis felmelegedesi potencial: 2088

CO2-ekvivalens tonnában: 0,5638

Cikkszám AC-5527PR

Hutokozeg: R410a

Mennyiség kg-ban: 0,27

Globalis felmelegedesi potencial: 2088

CO2-ekvivalens tonnában: 0,5638

Cikkszám AC-5529

Hutokozeg: R410a

Mennyiseg kg-ban: 0,29

Globális felmelegedési potencial: 2088

CO2-ekvivalens tonnában: 0,6055

Cikkszám AC-5531

Hutokozeg: R410a

Mennyiseg kg-ban: 0,29

Globális felmelegedési potencial: 2088

CO2-ekvivalens tonnában: 0,6055

GARANCIA

• A termekre 24 hónap garancia vonatkozik. A garanciaCsak abban az esetben érvényes, ha a termeket az utmutatóban leírtek szerint és rendeltétésenek megfelelo celra hasznáják. Emellett mellekneli kellhozza vásárlást igazoló eredeti dokumentumot (számlát vagy nyugtát), amelyen szerepeilnie kell a vásárlás dátumának, a kereskedő nevenek és a termek megnevezésenek is.
  A részletes garanciaféltéteklet lásd a szerviz webhelyén: service.tristar.eu

KÖRNYEZET

A keszülék az elettartama végén nem dobható ki a háztartási hulladékkal, hanem az elektromos és elektronikus háztartási keszülékek ujrahasznositásat vegző gyüjtópontban kel leadni azimuth.

Ez a szimbóolum a készüléken, a hasznalati utmutatóban és a csomagoláson erre a fontos dologra hivja fel a figyelmet. A készülékben hasznalt anyagok ujrahasznosithatok. A hasznalt háztartási készülékek ujrahasnositásával On is hozzáárul a környezet védemehez. A nyilvános gyüjtöhelyekkel kapcsolbatan további informáciot a helyhatóságoktól kérhet.

TÁMOGATÁS

Minden elerhetó informació és cserealkatrészeket megtalalhat a

http://www.service.tristar.eu webhelyen
