Produkttyp	Inbyggd köksfläkt
Märke	Electrolux
Modell	EFB90550X
Mått (B x D x H)	900 x 500 x 150 mm (uppskattning)
Nettovikt	Cirka 15 kg
Matningsspänning	220-240 V / 50 Hz
Luftutloppsdiameter	Minst 120 mm
Minsta säkerhetsavstånd	650 mm ovanför spishällen
Antal hastigheter	3 hastigheter + 1 Power-hastighet
Power-funktion	Varar i 10 minuter, återgår automatiskt till föregående hastighet
Belysning	På/av, maximal intensitet
Fettfilter	Metalliska, diskmaskinsrengörbara (cirka varannan månad)
Aktiva kolfilter	Ej tvättbara, byts var 4:e månad
Fettfilteralarm	Signal F efter 100 timmars drift
Kolfilteralarm	Signal C efter 200 timmars drift
Återställning av alarm	Tryck på T2 i 3 sekunder (motorn avstängd)
Aktivera/avaktivera kolfilteralarm	Tryck på T1 i 5 sekunder (alla belastningar avstängda)
Användning	Hushållsbruk, för att eliminera kökslukter
Säkerhetsföreskrifter	Flambera inte under fläkten, undvik öppna lågor
Underhåll av ytor	Fuktig trasa och neutralt flytande rengöringsmedel

Vanliga frågor - EFB90550X ELECTROLUX

Vad är det minsta säkerhetsavståndet mellan fläkten och spishällen?

Minsta avståndet är 650 mm för att garantera säker drift.

Hur rengör man fettfiltren?

De metalliska fettfiltren är diskmaskinsrengörbara. Tvätta dem cirka var andra månad, eller oftare vid intensiv användning.

När ska de aktiva kolfiltren bytas?

De aktiva kolfiltren är inte tvättbara. Byt dem minst var 4:e månad eller oftare om fläkten används mycket.

Vad betyder larmen F och C på displayen?

Larm F innebär att fettfiltren ska tvättas (efter 100 drifttimmar). Larm C innebär att kolfiltren ska bytas (efter 200 drifttimmar).

Hur aktiverar man Power-hastigheten?

Tryck på knappen T4 när som helst, även med motorn avstängd. Power-hastigheten varar i 10 minuter och sedan återgår fläkten till föregående hastighet.

Vad gör man om belysningen inte fungerar?

Kontrollera att fläkten är ansluten. Om belysningen fortfarande är släckt, kontakta kundtjänst för att byta lampa.

Kan man tvätta de aktiva kolfiltren?

Nej, aktiva kolfilter (typ W II) är inte tvättbara eller regenererbara. De måste bytas.

Hur återställer man larmet efter rengöring eller byte av filter?

Motorn avstängd, tryck på knappen T2 i cirka 3 sekunder för att återställa larmet.

Kan fläkten användas av barn?

Barn måste övervakas och får inte leka med apparaten. Användning av personer med nedsatt förmåga kräver tillsyn.

Hur ansluter man fläkten till utblåset?

Använd rör med en diameter på minst 120 mm. Sträckan ska vara så kort som möjligt. Anslut inte fläkten till rökkanaler från förbränning.

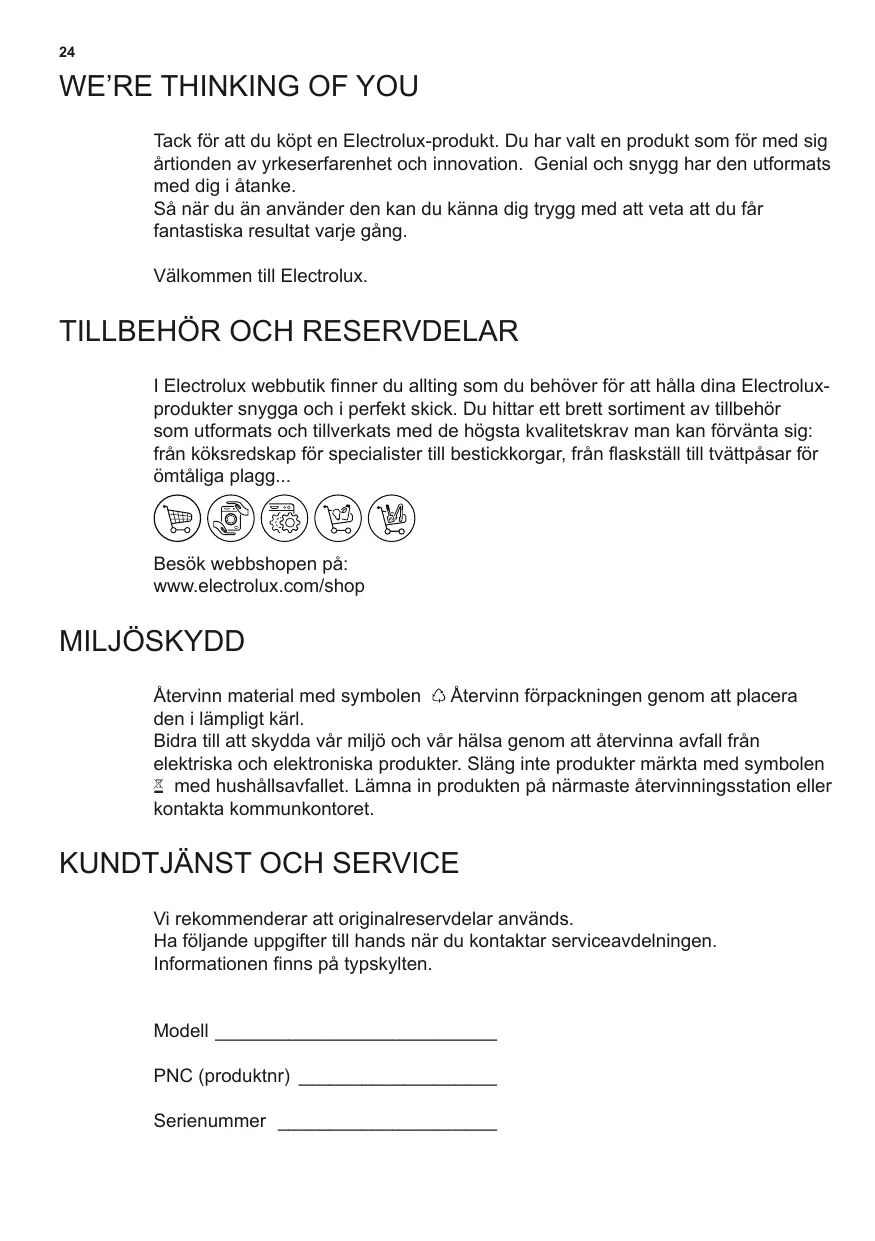

BRUKSANVISNING EFB90550X ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke.

Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

TILLBEHÖR OCH RESERVDELAR

I Electrolux webbutik finner du allting som du behöver för att hålla dina Electroluxprodukter snygga och i perfekt skick. Du hittar ett brett sortiment av tillbehör som utformats och tillverkats med de högsta kvalitetskrav man kan förvänta sig: från köksredskap för specialister till bestickkorgar, från flaskställ till tvättpåsar för ömtåliga plagg...

Besök webbshopen på: www.electrolux.com/shop

MILJÖSKYDD

Återvinn material med symbolen Återvinn Förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunen.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen finns på typskylten.

Modell

PNC (produktnr)

Serienummer

REKOMMENDATIONER OCH TIPS

• Denna bruksanvisning är förutsedd för flera versioner av apparaten. Det är möjligt att vissa enskilda utrustningsdetaljer inte berör din apparat.
• Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig installation.
• Minsta tillåtna avstånd mellan spishäll och köksfläkt är 650 mm (vissa modeller kan installeras på en lägre höjd, se avsnitten mått och installation).
• Kontrollera att matningsnätets spänning motsvarar den som anges på märkskylten inuti köksfläkten.
• För Klass I-apparater, kontrollera att matningsnätet ger effektiv jordning.
• Anslut fläkten till frånluftkanalen via ett rör med en diameter på minst 120 mm. Anslutningsröret skall hållas så kort som möjligt.
• Anslut inte köksfläkten till frånluftkanaler som leder förbränningsgaser (från pannor, eldstäder etc.).
• Om fläkten används tillsammans med icke-elektriska spisar (t.ex. gasspisar) måste tillräcklig ventilation garanteras i lokalen för att förhindra backflöde av förbränningsgaser. Köket måste ha ett tilluftsdon med direkt anslutning mot ytterluft för att garantera inflöde av friskluft. Korrekt är riskfri användning säkerställd när det maximala undertrycket i lokalen inte överstiger 0,04 mbar.
• I händelse av skada på kabeln, måste den bytas av tillverkaren eller av den tekniska serviceavdelningen, för att undvika risker.

ANVÄNDNING

Köksfläkten är uteslutande avsedd för hemanvändning, för att eliminera köksos. - Använd aldrig köksfläkten för andra ändamål än det avsedda. - Undvik höga flammor under köksfläkten medan fläkten är i drift. - Justera gaslågan så att flammorna endast berör kokkärlets undersida och inte tränger upp längs dess sidor. - Fritöser måste övervakas kontinuerligt under användning: Överhettad olja kan fatta eld. Köksfläkten skall inte användas av barn

eller personer som inte är insatta i korrekt användning.

• Apparaten är inte avsedd att användas av barn eller handikappade personer utan övervakning.
• Tillaga inga flamberade maträtter under köksfläkten, då det finns risk för elsvåda.
• Denna apparat får inte användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor, eller av personer utan erfarenhet och kunskap, om inte de är kontrollerade eller instruerade om användningen av apparaten av personer ansvariga för deras säkerhet. Barn ska övervakas för att säkerställa att de inte leker med apparaten.
• VARNING: De åtkomliga delarna kan bli mycket varma om de används tillsammans med matlagningsapparater.

UNDERHÅLL

• Stäng av apparaten eller skilj den från matningsnätet innan något underhållsarbete utförs.
• Rengör och/eller byt filtren med angivet intervall (Risk för eldsvåda).

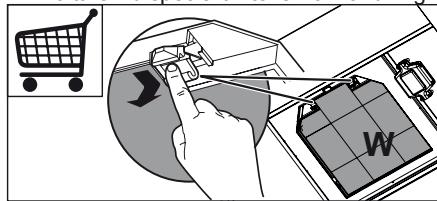

• Luktfiltret med aktivt kol kan inte diskas eller regenereras, det ska bytas efter 4 månaders användning cirka eller oftare vid speciellt intensiv användning.

• Fettfiltren kan även diskas i diskmaskin, de ska diskas varannan månad eller oftare vid speciellt intensiv användning.

• Kontrollampor där sådan finns

Rengör köksfläkten med en fuktig trasa och neutralt flytande diskmedel.

KOMMANDON

Knapp	Funktion	Display
T1	Slår på och stänger av utsugningsmotom med den Första hastigheten.	Visar den inställda hastigheten
	Genom att hälla knappen intryckt i cirka 5 sekunder,;narr alla belastninger ar avstängda (Motor+Belysning),Aktiveras / Avaktiveras larnet for filter med aktivi kol.	- 1 Blinkning C larn aktiv kofilter aktiv-2 Blinkningar C larn aktiv kofilter avaktiverat
T2	Sänker motorhastigheten.	Visar den inställda hastigheten
	Larnet Återställs genom att trycka på knappen i cirka 3 sekunder under pagaende filterlam. Dessa medde-landen är enbart synlga med avstängd motor.	F signalerar nödvändigheten att diska metallfettfil-tren. Larnet träder i Funktion after 100 timmar av effektiv arbete av köksfläkten.C signalerar nödvändigheten att byta filtre med aktivi kol och att även metallfettfiltre måste diskas. Larnet träder i Funktion after 200 timmar av effektiv arbete av köksfläkten.
T3	Ökar motorhastigheten.	Visar den inställda hastigheten
T4	Aktiverar hastigheten Power frän vilken hastighet som helst även från avstängd motor. Denna ha-stighet ar tidinställd på 10 minutes,;narrenna tid Förflutit atergår systemet till den tidigare inställda hastigheten. Lämpig att hälla ständ mot max.spridning av matos.	Visar P.
L	Tänder och släcker belysningen med max.intensitet.

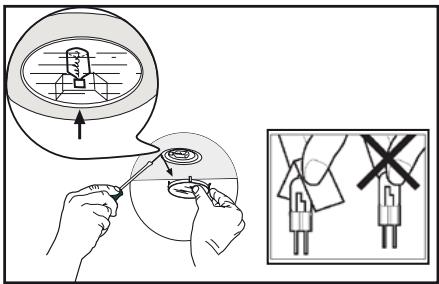

BELYSNING
