Tipo de producto	Campana extractora empotrable
Marca	Electrolux
Modelo	EFB90550X
Dimensiones (An x F x Al)	900 x 500 x 150 mm (estimación)
Peso neto	Aproximadamente 15 kg
Tensión de alimentación	220-240 V / 50 Hz
Diámetro de salida de aire	120 mm mínimo
Distancia mínima de seguridad	650 mm sobre la superficie de cocción
Número de velocidades	3 velocidades + 1 velocidad Power
Función Power	Duración de 10 minutos, retorno automático a la velocidad anterior
Iluminación	Encendido/apagado, intensidad máxima
Filtros de grasa	Metálicos, lavables en lavavajillas (aproximadamente cada 2 meses)
Filtros de carbón activo	No lavables, reemplazar cada 4 meses
Alarma filtro de grasa	Señal F después de 100 horas de funcionamiento
Alarma filtro de carbón	Señal C después de 200 horas de funcionamiento
Reinicio de alarma	Presionar T2 durante 3 segundos (motor apagado)
Activación/desactivación alarma carbón	Presionar T1 durante 5 segundos (todas las cargas apagadas)
Uso	Doméstico, para eliminar olores de cocina
Instrucciones de seguridad	No flamear debajo de la campana, evitar llamas libres
Mantenimiento de superficies	Paño húmedo y detergente líquido neutro

Preguntas frecuentes - EFB90550X ELECTROLUX

¿Cuál es la distancia mínima de seguridad entre la campana y la superficie de cocción?

La distancia mínima es de 650 mm para garantizar un funcionamiento seguro.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos son lavables en lavavajillas. Lávelos aproximadamente cada 2 meses, o más a menudo en caso de uso intensivo.

¿Cuándo reemplazar los filtros de carbón activo?

Los filtros de carbón activo no son lavables. Reemplácelos al menos cada 4 meses o más a menudo si la campana se usa mucho.

¿Qué significan las alarmas F y C en la pantalla?

La alarma F indica que debe lavar los filtros de grasa (después de 100 h de funcionamiento). La alarma C indica que debe reemplazar los filtros de carbón (después de 200 h).

¿Cómo activar la velocidad Power?

Presione la tecla T4 en cualquier momento, incluso con el motor apagado. La velocidad Power dura 10 minutos y luego la campana vuelve a la velocidad anterior.

¿Qué hacer si la iluminación no funciona?

Verifique que la campana esté conectada. Si la iluminación sigue apagada, contacte al servicio postventa para reemplazar la bombilla.

¿Se pueden lavar los filtros de carbón activo?

No, los filtros de carbón activo (tipo W II) no son lavables ni regenerables. Deben ser reemplazados.

¿Cómo reiniciar la alarma después de limpiar o cambiar los filtros?

Con el motor apagado, presione la tecla T2 durante aproximadamente 3 segundos para reiniciar la alarma.

¿Puede la campana ser utilizada por niños?

Los niños deben ser supervisados y no jugar con el aparato. El uso por personas con capacidades reducidas requiere supervisión.

¿Cómo conectar la campana a la evacuación?

Utilice una tubería con un diámetro de al menos 120 mm. El recorrido debe ser lo más corto posible. No conecte la campana a conductos de humos de combustión.

MANUAL DE USUARIO EFB90550X ELECTROLUX

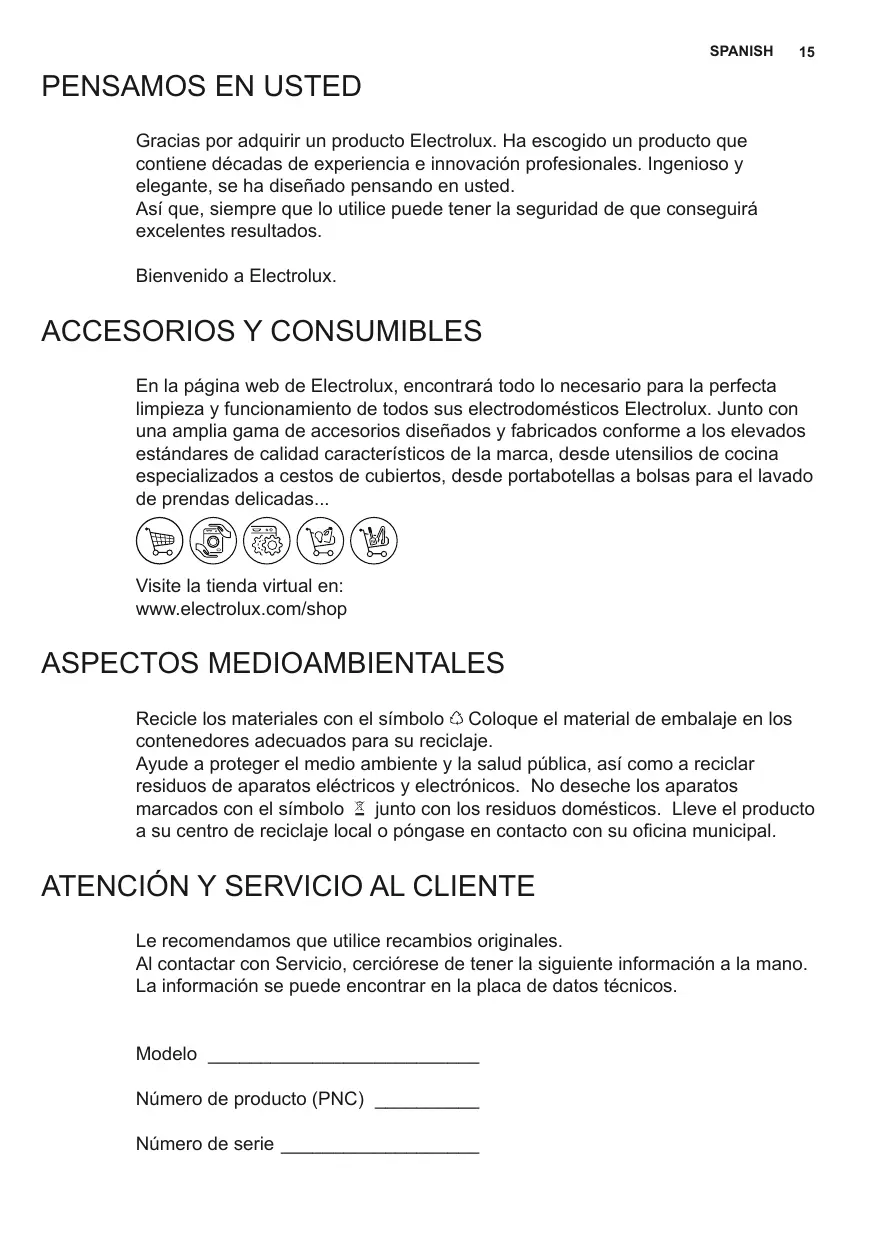

Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesional. Ingenioso y elegante, se ha diseñado pensando en usted.

Así que, siempre que lo utilice, podrá obtener excelentes resultados.

Bienvenido a Electrolux.

ACCESORIOS Y CONSUMIBLES

En la página web de Electrolux, encontrará todo lo necesario para la perfecta limpieza y funcionamiento de todos sus electrodomésticos Electrolux. Junto con una amplia gama de accesorios diseñados y fabricados conforme a los elevados estándares de calidad característicos de la marca, desde utensilios de comida especializados hasta cestos de cubiertos, desde portabotellas hasta bolsas para el lavado de prendas delicadas...

Visite la tienda virtual en:

www.electrolux.com/shop

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje.

Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo Ú junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con el Servicio, asegúrese de tener toda la información a mano.

La información se puede encontrar en la placa de datos técnicos.

Modelo

Número de producto (PNC)

Número de serie

CONSEJOS Y SUGERENCIAS

Las presentes instrucciones de servicio son válidas para varios modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto. - El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas. - La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm (algunos modelos pueden ser instalados a una altura por debajo; se refieren al párrafo de huella y la instalación). - Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana. - Para los aparatos de Clase I, asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz. - Conectar la campana a la salida del aire de aspiración mediante un tubo de 120 mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible. - No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.). - En el caso de que en la cocina se usen a la vez la campana y aparatos no eléctricos (por ejemplo, aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire. Un uso propio y sin riesgos se obtiene cuando la depresión máxima del local no supera los 0,04 mBar. - En el caso de que se dañe el cable de alimentación, este debe ser sustituido por el constructor o por el servicio de asistencia técnica, para prevenir cualquier riesgo.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la comida. No la utilices de manera inadecuada.
• No acerques llamas libres de fuerte intensidad a la campana mientras esté funcionando.
• Regula siempre las llamas de forma que estas no sobresalgan lateralmente con

respecto al fondo de las ollas.

• Controla las freidoras durante su uso: el aceite muy caliente se puede inflamar.
• No flambees bajo la campana extractora.
• Este aparato no tiene que ser utilizado por personas (niños incluidos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruidos, por personas responsables de su seguridad.
• Controla que los niños no jueguen con el aparato.
• ATENCIÓN: Las partes accesibles pueden calentarse mucho si se utilizan con aparatos de cocción.

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados (riesgo de incendio).

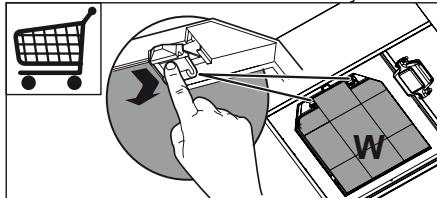

• Filtros antiolor W: no se pueden lavar ni regenerar, se deben cambiar cada 4 meses más o menos si su uso es muy intenso.

• Filtros antigrasa Z: se pueden lavar en el lavavajillas y requieren lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.

• Luces testigo mandos donde estén presentes.
• Para limpiar las superficies de la campana es suficiente usar un trapo mojado y detergente líquido neutro.

MANDOS

8
①			P
T1	T2	T3	T4	L

Tecla	Función	Display
T1	Enciende y apaga el motor de aspiración a la prima velocidad.	Visualiza la velocidad implementada
	Manteniendo la tecla presionada por aproximadamente 5segundos, cuando todas las cargas están apagadas (motor-luz) se actúa/desactiva la alarma de los filtres al carbono activo.	-1 parpadeo C -alarma filtros CA activa-2 parpadesos C -alarma filtros CA desactivada
T2	Decrementa la velocidad de ejercicio.	Visualiza la velocidad implementada
	Con la alarma filtres en bajo presionando la tecla por aproximadamente 3segundos se efectúa el reset de la alarma. Dichas signalizaciones son visibles sólo con el motor apagado.	FSEOYALNala la necessities de lavar los filtres antigrasa metálicos. La alarma entra en función despuyés de 100 horas de trabajo efectivo de la campana.CSEOYALnala la necessities de sustituir los filtres al carbono activo y deben lavarse además los filtres antigrasa metálicos. La alarma entra en funciona despuyés de 200 horas de trabajo efectivo de la campana.
T3	Incrementa la velocidad de ejercicio.	Visualiza la velocidad implementada
T4	Activa la velocidad Power desde在哪quier velocidad incluso desde motor apagado, dicha velocidad está temporizada en 10 minuhs, al final del tiempo el sistema regresa a la velocidad implementada precedentemente. Adecuada para襄阳ar las的最大as emisiones de humos de cocción.	Visualiza P.
L	Enciende y apaga la instalación de iluminación a la的最大ima intensidad.

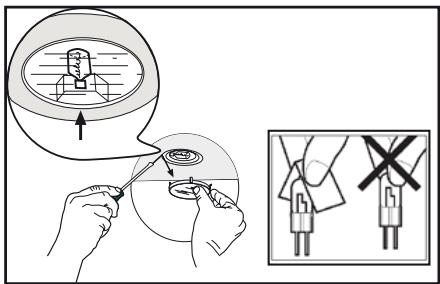

ILUMINACIÓN
