Tipo de produto	Coifa de embutir
Marca	Electrolux
Modelo	EFB90550X
Dimensões (L x P x A)	900 x 500 x 150 mm (estimativa)
Peso líquido	Aproximadamente 15 kg
Tensão de alimentação	220-240 V / 50 Hz
Diâmetro de saída de ar	120 mm mínimo
Distância mínima de segurança	650 mm acima do fogão
Número de velocidades	3 velocidades + 1 velocidade Power
Função Power	Duração de 10 minutos, retorno automático à velocidade anterior
Iluminação	Liga/desliga, intensidade máxima
Filtros de gordura	Metálicos, laváveis em máquina de lavar louça (a cada 2 meses aproximadamente)
Filtros de carvão ativado	Não laváveis, substituir a cada 4 meses
Alarme filtro de gordura	Sinal F após 100 horas de funcionamento
Alarme filtro de carvão	Sinal C após 200 horas de funcionamento
Reinicialização do alarme	Pressionar T2 por 3 segundos (motor desligado)
Ativação/desativação alarme carvão	Pressionar T1 por 5 segundos (todas as cargas desligadas)
Utilização	Doméstica, para eliminar odores de cozinha
Instruções de segurança	Não flambar sob a coifa, evitar chamas livres
Manutenção das superfícies	Pano úmido e detergente líquido neutro

Perguntas frequentes - EFB90550X ELECTROLUX

Qual é a distância mínima de segurança entre a coifa e o fogão?

A distância mínima é de 650 mm para garantir um funcionamento seguro.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos são laváveis em máquina de lavar louça. Lave-os aproximadamente a cada 2 meses, ou mais frequentemente em caso de uso intenso.

Quando substituir os filtros de carvão ativado?

Os filtros de carvão ativado não são laváveis. Substitua-os pelo menos a cada 4 meses ou mais frequentemente se a coifa for muito utilizada.

O que significam os alarmes F e C no display?

O alarme F indica que é necessário lavar os filtros de gordura (após 100 h de funcionamento). O alarme C indica que é necessário substituir os filtros de carvão (após 200 h).

Como ativar a velocidade Power?

Pressione a tecla T4 a qualquer momento, mesmo com o motor desligado. A velocidade Power dura 10 minutos e depois a coifa retorna à velocidade anterior.

O que fazer se a iluminação não funcionar?

Verifique se a coifa está ligada. Se a iluminação permanecer apagada, entre em contato com o serviço pós-venda para substituir a lâmpada.

Pode-se lavar os filtros de carvão ativado?

Não, os filtros de carvão ativado (tipo W II) não são laváveis nem regeneráveis. Eles devem ser substituídos.

Como reiniciar o alarme após limpar ou trocar os filtros?

Com o motor desligado, pressione a tecla T2 por aproximadamente 3 segundos para reiniciar o alarme.

A coifa pode ser usada por crianças?

As crianças devem ser supervisionadas e não devem brincar com o aparelho. O uso por pessoas com capacidades reduzidas requer supervisão.

Como conectar a coifa à exaustão?

Utilize uma tubulação com diâmetro de pelo menos 120 mm. O percurso deve ser o mais curto possível. Não conecte a coifa a dutos de fumaça de combustão.

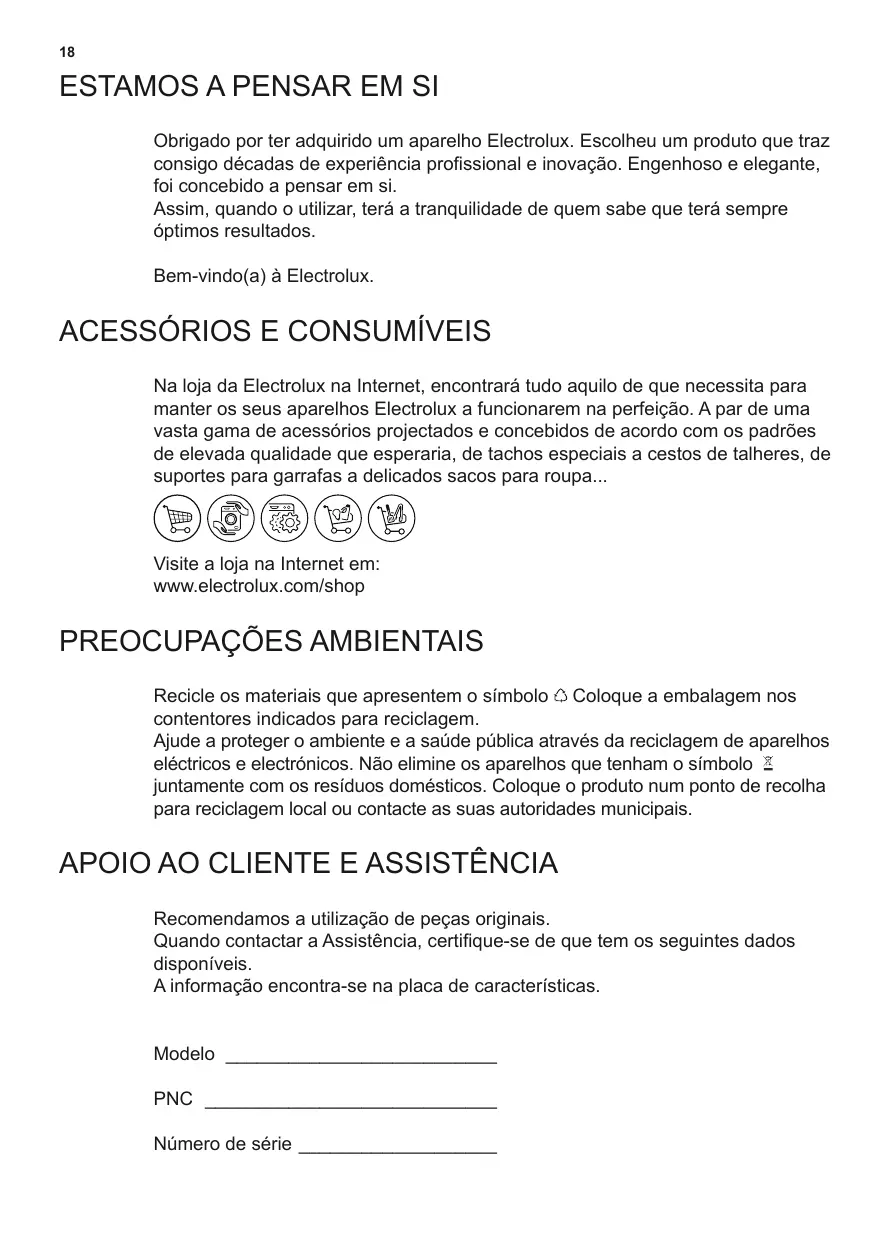

MANUAL DE UTILIZADOR EFB90550X ELECTROLUX

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si.

Assim, quando o utilizar, terá a tranquilidade de quem sabe que terá sempre ótimos resultados.

Bem-vindo(a) à Electrolux.

ACESSÓRIOS E CONSUMÍVEIS

Na loja da Electrolux na Internet, encontrará tudo aquilo de que necessita para manter os seus aparelhos Electrolux a funcionar na perfeição. A par de uma vasta gama de acessórios projetados e concebidos de acordo com os padrões de elevada qualidade que esperaria, de tachos especiais a cestos de talheres, de suportes para garrafas a delicados sacos para roupa...

Visite a loja na Internet em:

www.electrolux.com/shop

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos elétricos e eletrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças originais.

Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.

A informação encontra-se na placa de características.

Modelo

PNC

Número de série

CONSELHOS E SUGESTÕES

• Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É por isso possível que se encontrem descritas várias características de equipamentos que não dizem respeito ao seu aparelho.
• O fabricante declina toda e qualquer responsabilidade por danos decorrentes de uma instalação não correta ou feita não em conformidade com as normas da boa técnica.
• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm (alguns modelos podem ser instalados a uma altura inferior, números referem-se à pegada e instalação).
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I, certifique-se de que a instalação doméstica garante uma descarga correta à terra. Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc...).
• No caso de danos no cabo de alimentação, é necessário mandá-lo substituir ao fabricante ou ao serviço de assistência técnica, a fim de prevenir quaisquer riscos.

USO

• O exaustor foi projetado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas quando o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso:

o óleo excessivamente aquecido pode inflamar-se.

• Não prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, nem por indivíduos sem experiência e conhecimento, salvo se forem vigiados ou instruídos sobre a utilização do aparelho por pessoas responsáveis pela sua segurança.
• As crianças devem ser vigiadas para garantir que não brinquem com o aparelho.
• ATENÇÃO! As partes acessíveis podem aquecer muito se forem utilizadas com aparelhos de cozedura.

MANUTENÇÃO

• Antes de efetuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incêndio).

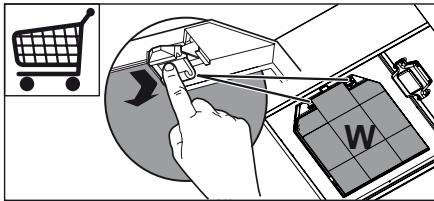

• O filtro anti-odor W não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.

• Os filtros antigordura Z podem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita de 2 em 2 meses de utilização, aproximadamente; com maior frequência se o aparelho for utilizado com muita intensidade.

• Indicadores luminosos, onde disponíveis.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

COMANDOS

B
①			P
T1	T2	T3	T4	L

Tecla	Função	Display
T1	Liga e desliga o motor de aspiração na velocidade I.	Mostra a velocidade definida
	Se a tega for mantida pressionada, duranteça de 5 segundos, quando todas as cargas está desigidas (Motor+Luz), o alarme dos filtres de carão本次活动 Activa-se / Desactiva-se.	- 1 piscadela da letra C Alarme dos Filros CA disparado - 2 piscadelas da letra C Alarme dos Filros CA inactivo
T2	Diminui a velocidade deestrutura.	Mostra a velocidade definida
	Com o alarme dos filros disparado, se outilizar premir esta tecda duranteça de 3 segundos, oSYSTEMA para o reset do alarme. Estas indicações são visíveis se o motor estiver desigado.	F indica a necessidade de lavar os filros metaílicos antigordura. O alarme dispara ao fim de 100 horas deestruturação efetivo do exaustor. C indica a necessidade de substituir os filros de carão本次活动. Nesta alta devem lavar-se também os filros metaílicos antigordura. O alarme dispara ao fim de 200 horas deestruturação efetivo do exaustor.
T3	Aumenta a velocidade deestrutura.	Mostra a velocidade definida
T4	Activa a velocidade Power sera qual fora velocidade com que o motor estiver a funcional, mesmo se estiver parado. Esta velocidade funciona durante um periodo de tempo limitado, 10 minutos, decorro ou qual oSYSTEMA regressa à velocidade definida anteriamente. É indica para condições de maior emissão de fumes de cozedura.	No display aparece um P.
L	Liga e desiga oSYSTEMA de iluminação com intensidade maior.

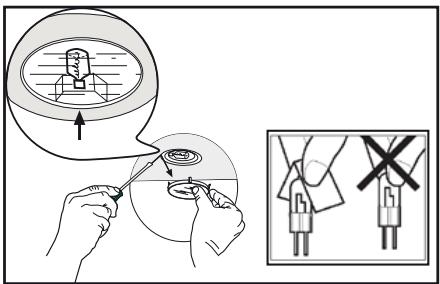

ILUMINAÇÃO
