Produkttyp	Barnvagn
Märke	HARTAN
Modell	SKATER S
Användning	Barn från 6 månader upp till 15 kg (med babysitter från födseln)
Maxvikt	15 kg
Material	Textilier testade enligt Öko-Tex 100
Låsbroms	Röd knapp för att dra åt, grön för att lossa
Handbroms	Justerbar via ring
Fjädring	Justerbar (mjuk/sportig) med fjädrar, teleskopiska stötdämpare
Framhjul	Svängbara och låsbara
Däck	Pumpbara, tryck 1,2-1,5 bar max
Kapell	Avtagbar solskydd, kapell med ventilation (dragkedjor)
Säkerhetsbälte	5-punkts: midjebälte+grenbälte+axelbälte
Ryggstöd	Justerbart steglöst från sittande till liggande
Fotstöd	Fällbart med förlängning
Babysitter	Kompatibel med fast babysitter, automatisk låsning
Handtag	Höjdjusterbart, halvvarvs låsning
Underhåll	Textilier maskintvättbara i 30°C; smörj fjädring var 4:e vecka
Garanti	2 år

Vanliga frågor - SKATER S HARTAN

Från vilken ålder kan man använda barnvagnen SKATER S?

Barnvagnen är utformad för barn från 6 månader (upp till 15 kg) om barnet kan sitta själv. För nyfödda måste en lämplig babysitter användas.

Hur fäller man upp och ihop barnvagnen?

För att fälla upp, tryck in låsknapparna (4) och placera den övre delen av handtaget horisontellt, dra sedan handtaget uppåt tills det klickar. För att fälla ihop, vrid halvvarvs låsningen (3) för att lossa handtaget, tryck nedåt och tryck in knapparna (4) för att fälla ihop den övre delen.

Hur justerar man handbromsen?

Handbromsen justeras genom att vrida justeringsringen upptill (9) för att ändra bromskraften. Om båda bakhjulen bromsar olika, vrid ringen på bromsvajern (9a) nedtill.

Hur låser man de svängbara hjulen?

Vrid locket (6) tills den röda punkten pekar framåt. Låsningen sker automatiskt när hjulet stannar i körriktningen. För att låsa upp, vrid tills den gröna punkten.

Vilket underhåll rekommenderas för fjädring och hjul?

Rengör och smörj lätt hjulaxlarna var fjärde vecka. Använd silikonspray för plastdelar. Kontrollera däcktrycket mellan 1,2 och 1,5 bar max. Använd aldrig högtryckstvätt.

Hur tvättar man textildelarna på barnvagnen?

Avtagbara tygdelar kan maskintvättas i 30°C (skontvätt). För fläckar, använd ett milt rengöringsmedel. Undvik att gnugga. Lufttorka borta från direkt solljus.

Hur justerar man ryggstödet?

Lyft bygeln (13) baktill på ryggstödet för att steglöst justera mellan sittande och liggande. Se till att ryggstödet är korrekt låst efter justering och kläm inte barnet.

Hur använder man säkerhetsbältet?

Spänn alltid midjebältet (E) med grenbältet (D). För att öppna, tryck på den röda knappen (A) och flikarna (B). För att öppna axelbandet, tryck på knapparna (C). Dra i glidspännena för att spänna bältet.

Kan jag använda barnvagnen för jogging?

Nej, användning för jogging eller rullskridskor är förbjuden eftersom det är farligt för barnet.

Vad gör jag om ett däck blir helt platt?

Pumpa däcket halvfullt, balansera det så att det snurrar korrekt, och avsluta pumpningen. Detta förhindrar obalans.

BRUKSANVISNING SKATER S HARTAN

Svingbart hjul med lås

ADVARSEL! Pass på at bremsen alltid er låst när barnet settes i eller tas ut.

Automatisk lås på overdelen 19

1 Styre
2 Låsanordning för styre
3 Vridbart säkerhetslås
4 Led på styre
5 Hjullåsning
6 Låsbart svänghjul
7 Parkeringsbroms
8 Reglerbar fjädring
9 Justerbar handbroms
9a Inställningsringen på undre Bowdenkabeln
10 Tystgående sufflettreglering
11 Solsufflett
12 Sufflett- och skyddsbygel
13 Inställning av ryggstödet
14 Säkerhetsbälte
15 Inställning av fotutrymme
16 Förlängning av fotutrymme
17 18 Skydd mot att ramla ur
19 Automatisk låsning av överdelen
20 Teleskopfjädring

Vi gratulerar dig!

För att din baby ska känna sig säker och trygg har du bestämt dig för en förstklassig produkt från Hartan och därmed gjort ett mycket gott val. Förstklassig tillverkning och kontinuerlig, sträng kvalitetskontroll ger dig en garanti för att du under lång tid kommer att ha mycket stor glädje av din vagn från Hartan. Vid fabrikation har textilier använts, som testats med avseende på skadliga ämnen, och detta innebär trygg säkerhet för din baby.

Vi ber dig att noggrant läsa alla anvisningar innan du tar din barnvagn i bruk, liksom att du sparar dem för eventuella framtida frågor. Om du inte följer dessa instruktioner kan detta negativt påverka ditt barns säkerhet.

Kontakta din fackhandlare om du inte förstår denna bruksanvisning eller om du vill ha mer information.

Se till att även andra användare är informerade om vagnens funktioner och säkerhetsanvisningarna

För ditt barns säkerhet

WARNING!	Före användning ska du kontrollera att vagnen inte är skadad och att inga delar är spruckna eller har gått sönder. I sådant fall får vagnen under inga förhållanden användas.
WARNING!	Lämna aldrig barnet i vagnen utan tillsyn.
WARNING!	Före användning ska du förvissa dig om att alla låsanordningar är stängda och att överdelen sitter ordentligt fast.
WARNING!	Både körning i trappor eller över avsatser och en alltför tung belastning kan skada vagnen och utgöra en fara för ditt barn.
WARNING!	Var noga med att alltid ha bromsen ilagd när du ställer vagnen ifrån dig och se till att den står stadigt i allmänna kommunikationsmedel.
WARNING!	Barnvagn, kärra och babylift utgör varken säng eller ersättning för vagga och får enbart användas för transport.
WARNING!	Det är inte tillåtet att använda denna barnvagn samtidigt när du joggar, åker rullbräde eller dylikt eftersom det är farligt.
WARNING!	Håll vagnen utom räckhåll för barn och på ett sådant sätt, att barn inte kan leka med den.
WARNING!	Spänn alltid fast barnet med säkerhetsbältet.
WARNING!	Sätt inte fast eventuella väskor i vagnens styre, eftersom detta negativt påverkar vagnens stabilitet.
WARNING!	Denna modell är avsedd för 1 barn.
WARNING!	Extra sittenheter är inte tillåtna på denna modell.
WARNING!	Använd aldrig sittenheten, barnvagnens överdel och babyliften för att transportera ditt barn i bilen.
WARNING!	Av säkerhetsskäl ska du enbart använda tillbehör och reservdelar från Hartan.

Bruksanvisning

Uppfällning av vagnen

Genom att trycka på låsknapparna 4 ställer du styrets överdel vågrätt. Dra sedan styret 1 uppåt till dess att styrets låsanordning 2 går i ingrepp.

VARNING! Förvissa dig före bruk om, att alla låsanordningar är låsta!

Hopfällning av vagnen

Vrid säkerhetslåset 3 inåt till dess att styret 1 lossar, tryck sedan styret nedåt och fäll ihop vagnen. Genom att trycka på låsknapparna 4 kan du fälla styrets överdel inåt.

VARNING! Tänk vid vagnens upp- och hopfällning och ryggstödets reglering att det finns risk för skada om fingarna råkar i kläm.

Höjdinställning av styrets överdel

Tryck på låsknapparna på båda sidor om styrets led 4 och ställ in styrets överdel 1 i önskad position.

Slå från parkeringsbromsen. Tryck på tryckknappen 5 och dra bort hjulet. Trä på hjulet på axeln så långt det går och tryck in knappen. Var noga med, att alla hjulen låst ordentligt i läge.

Låsbart svänghjul

För att låsa svänghjulet ska du vrida på vridlocket 6 tills den röda punkten visar rakt fram. Hjulet låser sig automatiskt i det ögonblick det befinner sig i körriktningen. Vrid på vridlocket tills den gröna punkten visar rakt fram när du vill öppna låsningen. Öppna genom att trycka på tryckknappen i vridlocket och dra bort hjulet från fästet. Vill du sätta på hjulet igen så skjut då hjulet med fästbulten in i fästet – tryckknappen ska då vara öppen. När hjulet blivit isatt, tryck åter in knappen. När fästet blivit låst får tryckknappen inte längre skjuta ut.

Solsufflett

För ljudlös reglering av suffletten ska du trycka ihop de båda främre sufflettbyglarna 10. Suffletten kan ställas om till soltak genom att du med hjälp av blixtlåset tar loss den bakre delen på suffletten 11. Som ytterligare skydd mot solen går det att fälla ut solskärmen.

Justerbar handbroms

Handbromsen kan justeras genom att vrida på inställningsringen 9.

Med inställningsringen 9a som hänger på undre Bowdenkabeln går det att individuellt reglera vardera bakhjulets bromsverkan.

Reglerbar fjädring

Genom att vrida på justerhandtaget 8 kan du ställa in en mjukare eller sportigare fjädring.

Parkeringsbroms

Slå på bromsen genom att trycka på den röda bromstangenten 7. Prova att skjuta iväg vagnen innan du ställer den ifrån dig. Slå från bromsen genom att trycka på den gröna bromstangenten 7.

WARNING! Var noga med att alltid ha bromsen ilagd

innan du sätter i eller lyfter ur barnet.

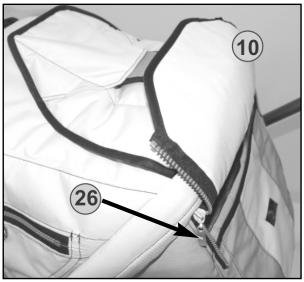

öppning för luftcirkulation 10

Öppna båda blixtlåsen 26 samt sufflettluckans lock - på så sätt kan du förebygga uppkomsten av alltför höga temperaturer inuti och bidra till att luftcirkulationen fungererar fint. Fäst sufflettluckans lock med kardborrebandet under extralänken på suffletten. Solskyddet 20 kan användas som ett extra skydd.

Bruksanvisning

Sufflett och skyddsbygel

Sedan du tryckt på bajonettlåset 12 går det att dra ut suffletten eller skyddsbygeln. Var noga med att inga tygdelar råkar i kläm och att skyddsbygeln låser sig ordentligt i sitt läge när du sätter i den igen. Vrid skyddsbygeln genom att trycka på justerknapparna. WARNING! Sufflettbygeln 10 och skyddsbygeln är inte avsedda att användas som bärhandtag för kärran.

Ryggstödets reglering

Genom att lyfta på ryggbygeln 13 på baksidan går det att i fina steg ställa om ryggstödet från sitt- till liggläge.

VARNING! När du reglerar ryggstödet måste du noga se till att ditt barn inte kommer i kläm mellan de rörliga delarna och att ryggstödet efter regleringen sitter ordentligt i sitt läge.

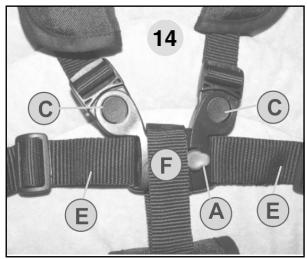

Säkerhetsbälte

WARNING! Spänn fast ditt barn med bältet 14. Använd alltid grenbältet D i kombination med bäckenbältet E. Se till att bältet ligger åt stramt, vilket du kan ställa in med hjälp av de skjutbara låsen. Se till att bälteslåset i samband med låsning för säker fastsättning förs genom den extra laskan F på grenbältet. Dra alltid grenbältet D genom länken G på sätet -- ditt barn kan nu inte längre ramla ur sätet. Detta är en viktig extra säkerhetsåtgård. Öppning av bältet: Tryck på den röda punkten A och de båda tungorna B för att öppna bältet. För att öppna hängslebältet ska du trycka på knapparna C.

Inställning av fotstödet

Genom samtidig intryckning av de båda röda säkerhetsknapparna 15 går det att sänka ned fotstödet. Vid lyftning sker lägesinställningen automatiskt. Genom att dra i de båda röda dragstiften 16 går det att fälla ut och därigenom förlänga fotstödet.

VARNING! Ställ alltid fotstödet i vågrätt läge när babyliften är ilagd. Detta läge fungerar som extra skydd mot att babyliften ramlar ur. Lås babyliften enligt bruksanvisningen.

Automatisk låsning av överdelen 19

Sätt kärrinsatsen eller barnvagnsöverdelen på stativramen på ett sådant sätt, att de båda sidobultarna på respektive sida går in i de för detta syfte avsedda slitsarna. Skjut därefter ordentligt in överdelen så långt det går. Låsanordningarna stänger automatiskt på båda sidor med ett hörbart klickljud.

WARNING! Före användning ska du genom att dra i överdelen kontrollera att den sitter säkert fast! Låsanordningen är inte stängd om du ännu ser den röda punkten i sidan. För att öppna låsanordningen ska du dra låsbygeln nedåt tills den snäpper in i läget och därpå kan du lyfta bort överdelen.

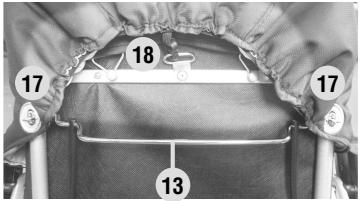

Skydd mot att ramla ur VARNING!

Som en extra säkerhet mot att barnet ramlar ur ska du fästa sufflettens öglor 17 i metallbakstycket med vridlåsen. Häng dessutom in ryggkroken 18 i metallringen på ryggplattan.

Lämplig ålder på barnet

Sportvagnsenheten på modell Skater S passar för barn fr o m 6 månader och upp till ca 15 kg.

WARNING!

Använd denna sittenhet bara när ditt barn redan kan sitta för sig själv!

För barn under 6 månader får sportvagnen Skater S användas bara i kombination med en passande babylift.

Bruksanvisning

Alla de material, som vi har använt, är lättskötta.

Skötsel av tygdelar

Rengör nedsmutsade tygdelar med en torr klädborste eller med rent vatten (och torka med hårtork) men undvik kraftig gnugging. Besvärliga fläckar kan du avlägsna med hjälp av milt tvättmedel. Alla tygdelar, som går att ta loss, kan du köra i tvättmaskinens fintvättprogram (30° C) med tvättmedel för fintvätt. Råkar du ut för regnväder så ska du efteråt med uppfälld sufflett torka av din vagn med en trasa i ett torrt, luftigt rum för att förhindra att fukt trängs genom sömmarna till delarna i tyg inuti vagnen, eftersom detta kunde resultera i att vattenränder uppstår. Ett garanterat skydd mot väder och vind får du bara med det av oss medlevererade skyddet, som även finns att köpa i fackhandeln. De material vi använt har många positiva egenskaper men de är mycket känsliga för intensivt solljus. Därför rekommenderar vi dig att ställa vagnen i skuggan.

Vagnens underrede kräver regelbunden skötsel. Hjulaxlarna måste rengöras och inoljas lätt var fjärde vecka. Med hjälp av silikonsprej kan du hålla de rörliga plastdetaljerna i funktionsdugligt skick. På så sätt undviks att underredet börjar gnissla. Ytbehandlade och förkromade metalldelar ska hållas torra och vid behov behandlas med bilpolish eller krompasta. Små lackskador på underredet åtgårdar du med hjälp av ett lackstift, som finns att köpa i fackhandeln. Använd aldrig en högtrycksapparat för vagnens rengöring för den förstör hjulens insmörjade kullager och funktionsdelar (släpande och gnisslande biljuder uppstår). Hjul: Du ska vara noga med att hålla rätt lufttryck i luftfyllda däck. Lufttrycket ska ligga mellan 1,2 och max 1,5 bar. VARNING! Du kommer snabbt upp i maximalt ringtryck – tänk på att överskridande kan leda till olyckor och skador! Hjulbussningars nedslita glidlager och fjädrar ska bytas i rätt tid. Undvik långtidsparkering av vagnar med luftfyllda däck på ljusa PVC-eller linoleumgolv, eftersom alla typer av gummidäck kan förorsaka svarta missfärgningar på dessa golvbeläggningar. Små gruskorn som fastnat på däcken o dyl kan även leda till att golvbeläggningen skadas. Barnvagnens luftfyllda däck kan bli tillplattade eller deformerade om vagnen parkeras så att den utsätts för intensivt solljus. Dylikt kan även hända om vagnen vid dess transport utsättes för stark belastning i bilens bagagerum med temperaturer över 40° C.

För att undvika att däcken skevar efter det att luften har gått ur helt, ska du bara pumpa däcken till ungefär hälften och sedan rikta upp dem tills de löper jämnt igen. Pumpa nu upp dem helt.

2 ÅRS garanti

Vi lämnar 2 års garanti på denna produkt. Kontakta fackhandlaren, där du har köpt produkten, om du vill reklamera. Garantin gäller från datum när du får varan från din handlare. Förvara det ifyllda garantikortet, det av dig underskrivna överlåtelsebetyget och kassakvittot tills garantitiden gått ut för att kunna redovisa när du fått varan. En handläggning av eklamationer kan bara göras om alla dessa dokument uppvisas.

GARANTIN LÄMNAS FÖR:

Garantin avser alla material- och fabrikationsfel som existerade vid tidpunkten för varans överlåtande.

VI LÄMNAR INGEN GARANTI FÖR ...

Vi lämnar ingen garanti för defekter eller skador på den sålda varan, för vilka vi inte är ansvariga, i synnerhet inte för

■ naturligt slitage (nötning) och skador till följd av att varan överbelastats.
■ efterföljande fel, som uppkommit p g a att ingen hänsyn tagits till skador /fel och som leder till att reparationen försvåras.
■ skador till följd av olämplig eller icke fackmässig användning (se bruksanvisningen).
■ skador p g a felaktig montering eller idrifttagning.
■ skador förorsakade av slarvig behandling eller bristfällig skötsel av köpeobjektet.
■ skador p g a inte fackmässigt utförda ändringar på köpeobjektet.

Garanti och garantivillkor

GARANTIFALL ELLER INTE?

Rost: Underredet är rostskyddsbehandlat och på så vis ordentligt grundskyddad. Bristfällig skötsel kan dock leda till att rostfläckar uppkommer. Ingen garanti lämnas i detta avseende. Repor: Där repor förekommer rör det sig om normalt slitage och för detta kan ingen garanti lämnas. Mögel: Om delar i tyg blivit fuktiga eller våta måste de torkas ordentligt för att undvika mögelbildning (se bruksanvisningen). Ingen garanti kan lämnas för skador som uppstått p g a mögel. Tygens urblekning: Vi garanterar att tygerna uppfyller gällande normer. Det går emellertid inte att utesluta tygens urblekning genom solljus, påverkan av svett, rengöringsmedel, friktion (i synnerhet på ställen som utgör "greppområdet") eller alltför ofta genomförd tvätt

och detta berättigar inte till reklamationer. Det går inte alltid att undvika smärre nyansskillnader mellan enskilda tillverkningsserier och därför kan ingen garanti lämnas för detta. Noppor bildas på tygerna: Ingen garanti lämnas mot att noppor bildas. Detta faller under allmän textilvård och kan enkelt åtgårdas med hjälp av en klädborste eller noppborttagare på samma sätt som exempelvis på en yllepullover. Sömmar, tryckknappar eller tyget går sönder: Vi ber dig att i samband med köpet noga kontrollera, att alla tygdelar, sömmar och tryckknappar är ordentligt sydda och fastsatta. Eventuella reklamationer angående sömmar eller defekta tryckknappar måste du lämna till din fackhandlare omedelbart efter det att du har upptäckt felet. Hjul: Barnvagnshjul är inte utbalanserade och därför kan hjulen skeva något. Nedslitna hjul hör till det naturliga slitaget. Får luftfyllda däck punkteringar så kan de enbart ha uppstätt p g a yttre påverkan t ex genom vassa föremål eller körning med för lågt ringtryck. Ingen garanti kan lämnas för detta.

Garanti och garantivillkor

TÄNK PÅ FÖLJANDE I SAMBAND MED KÖPET

Kontrollera att vagnen levereras komplett och att inga delar saknas. Kontrollera att alla vagnens funktioner fungerar helt perfekt och bekräfta detta på överlåtelsebetyget.

GÖR SÅ HÄR OM DU VILL REKLAMERA

Meddela omedelbart ett eventuellt fel per telefon till den fackhandlare, där du har köpt vagnen. Din handlare talar om för dig hur du ska gå tillväga i forsättningen. Vi lämnar ingen garanti för säkerhetsrelevanta brister, som inte meddelats till fackhandlaren inom 30 dagar från det att de upptäckts. Vid handläggning av reklamationsärenden tillämpar vi produktspecifika värdeminskningar – vi hänvisar till våra Allmänna Affärsvillkor, som finns utlagda.

ANVÄNDNING, SKÖTSEL OCH UNDERHÅLL

Barnvagnen är ett transportmedel för ditt barn och måste skötas och underhållas i enlighet med bruksanvisningen, för att den ska bevara sin ursprungliga kvalitet.
