BEDIENUNGSANLEITUNG SKATER S HARTAN

Bedienungsanleitung Instructions

geeignet ab 6 Monate, bis 15 kg unter 6 Monate mit einer passenden Tragetasche

Dieses Modell ist nicht geeignet zum Joggen oder Skaten.

FIN damit sich Ihr Baby sicher und geborgen fühlt!

FIN Suomi Deutschland United Kingdom (UK) Product of Germany Sicherheit – Qualität und neueste Technik Production monotored safety tested DIN EN 1888:2005 DIN EN 1466/2003 Sicherheit und Vertrauen durch schadstoffgeprüfte Textilien

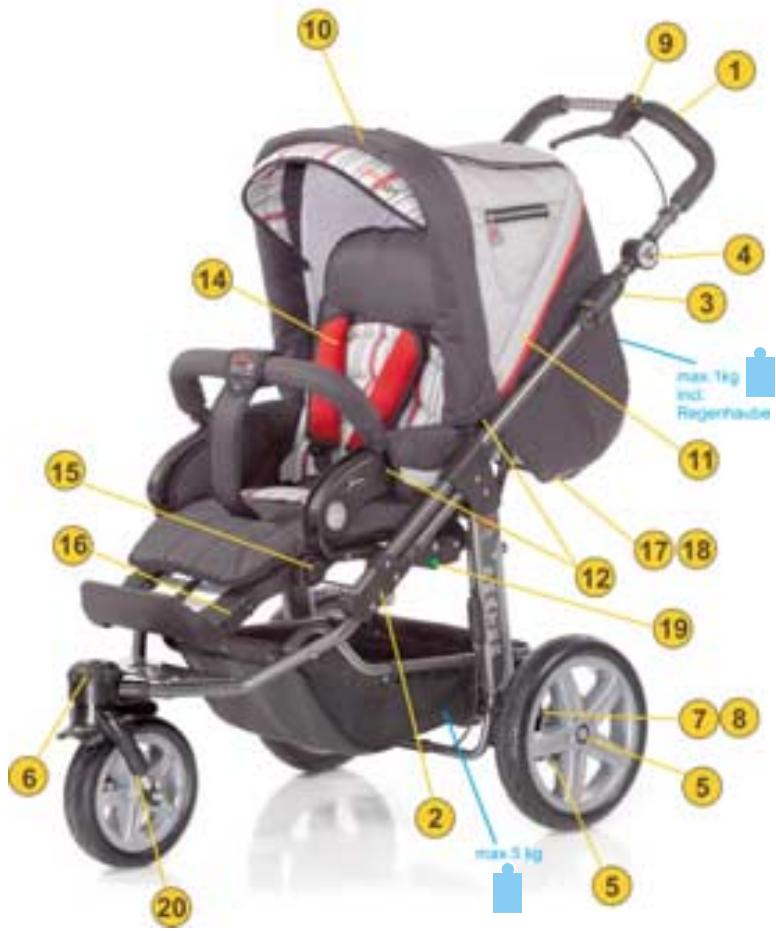

Schieberverriegelung

Sicherheitsdrehverschluss

Schwenkradarretierung

Einstellbare Schwingfederung

Einstellbare Handbremse

Einstellbare Hochleistungsbremsscheiben

Geräuschlose Verdeckverstellung

Verdeck- und Schutzbügel

Fußstützenverstellung

Fußstützenverlängerung 17 18 Herausfallschutz

Automatische Oberteilverriegelung

Teleskopfederung Herzlichen Glückwunsch Damit sich Ihr Baby sicher und geborgen fühlt, haben Sie sich für ein hochwertiges Produkt aus dem Hause entschieden und damit eine sehr gute Wahl getroffen. Hochwertige Verarbeitung und laufende, strenge Qualitätskontrollen geben Ihnen die Sicherheit, dass Sie lange sehr viel Freude an Ihrem Wagen haben. Die Verarbeitung schadstoffgeprüfter Textilien garantiert Ihnen die Unbedenklichkeit für Ihr Baby. Bitte lesen Sie alle Anleitungen vor Gebrauch Ihres Kinderwagens sorgfältig durch und heben Sie sie für spätere Zwecke und Rückfragen auf. Wenn Sie diese Hinweise nicht beachten, kann das die Sicherheit Ihres Kindes beeinträchtigen. Wenn Sie Anleitungen nicht verstehen und weitere Informationen benötigen, wenden Sie sich an Ihren Fachhändler. Stellen Sie sicher, dass auch andere Benutzer über die Funktionen des Wagens und die Sicherheitshinweise informiert sind. Zur Sicherheit Ihres Kindes WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! WARNUNG! Prüfen Sie vor dem Gebrauch, dass der Wagen nicht beschädigt ist und keine Teile eingerissen oder gebrochen sind, in diesem Fall den Wagen keinesfalls benutzen. Lassen Sie das Kind nie unbeaufsichtigt im Wagen. Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind und das Oberteil sicher befestigt ist. Das Befahren von Treppen oder Stufen, sowie eine zu schwere Beladung, kann Ihren Wagen beschädigen und Ihr Kind gefährden. Stellen Sie den Wagen immer mit festgestellter Bremse ab, achten sie in öffentlichen Verkehrsmitteln auf einen sicheren Stand. Kinderwagen, Sportwagen und Tragetasche sind kein Bett oder Wiegenersatz und dürfen nur für den Transport verwendet werden. Der Gebrauch dieses Kinderwagens zum Joggen, Skaten, o. ä. ist gefährlich und ist deshalb nicht erlaubt. Halten Sie spielende Kinder vom Wagen fern und lassen Sie sie nicht mit dem Wagen spielen. Sichern Sie das Kind mit einem Gurt. Befestigen Sie keine Taschen am Schieber, das beeinträchtigt die Standfestigkeit des Wagens. Dieses Modell ist geeignet für 1 Kind. Zweitsitze sind für dieses Modell nicht erlaubt. Sitzeinheit, Kinderwagenoberteil und Tragetasche dürfen nicht zum Transport im Auto verwendet werden. Verwenden Sie aus Sicherheitsgründen nur Hartan-Zubehör und -Ersatzteile.

Bedienungsanleitung Wagen aufstellen Durch Drücken der Arretierknöpfe 4 Schieberoberteil waagerecht stellen, Schieber 1 hochziehen, bis Schieberverriegelung 2 einrastet. WARNUNG! Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind. Wagen zusammenlegen Sicherheitsdrehverschluss 3 nach innen drehen bis Schieber 1 ausrastet, dann nach unten drücken und Wagen zusammenlegen. Durch Drücken der Arretierknöpfe 4 Schieberoberteil nach innen klappen. WARNUNG! Beim Zusammenlegen und Aufstellen des Gestelles und beim Verstellen der Rückenlehne können Klemmstellen entstehen, die bei Unachtsamkeit zu Verletzungen führen können. Schiebergriff höhenverstellbar Arretierknöpfe der Schieberabknickung 4 beidseitig drücken und Schieberoberteil 1 in die gewünschte Position bringen. Abnehmen der Räder Öffnen Sie die Feststellbremse. Betätigen Sie den Druckknopf 5 und ziehen Sie das Rad ab. Stecken Sie das Rad bis zum Anschlag auf die Achse und Druckknopf eindrücken. Bitte achten Sie darauf, dass alle Räder richtig eingerastet sind. Feststellbare Schwenkräder Zum Feststellen der Schwenkräder drehen Sie die Kappen 6 bis der rote Punkt nach vorne zeigt, die Räder arretieren sich selbst sobald sie in Fahrtrichtung stehen. Zum Lösen drehen Sie die Kappen bis der grüne Punkt nach vorne zeigt. Zum Abnehmen drücken Sie den Druckknopf in der Kappe und ziehen das Rad aus der Halterung. Zum Befestigen stecken Sie das Rad mit dem Befestigungsbolzen in die Halterung und drücken kräftig bis der Bolzen mit einem hörbaren Klick einrastet. Sun-Verdeck Zum geräuschlosen Verstellen des Verdeckes drücken Sie die beiden vorderen Verdeckbügel 10 zusammen. Das Verdeck lässt sich durch Abnehmen des hinteren Verdeckteiles 11 mittels Reißverschluss zum Sonnensegel umwandeln. Als zusätzlichen Schutz können Sie das Sonnenschild herausklappen.

Bedienungsanleitung Handbremse nachjustieren Durch Drehen des Verstellringes 9 können Sie die Handbremse nachjustieren. Ein unterschiedliches Bremsen der beiden Hinterräder regulieren Sie an den Einstellschrauben 9a. Einstellbare Schwingfederung Durch das Drehen des Verstellgriffes 8 können Sie eine weiche oder sportliche Federung einstellen. Feststellbremse Durch Druck auf die rote Bremstaste 7, Bremse einrasten. Beim Abstellen bitte Schiebeprobe vornehmen. Durch Druck auf die grüne Bremstaste 7, Bremse lösen. WARNUNG! Achten Sie darauf, dass vor dem Hineinsetzen und Herausnehmen des Kindes die Bremse immer geschlossen ist. Klimazone 10 Durch Öffnen der beiden Reißverschlüsse 26 und Hochklappen der Verdeckklappe vermeiden Sie einen Hitzestau und sorgen für eine gute Durchlüftung. Die Verdeckklappe läßt sich mit dem Klettband unter der Zusatzlasche auf dem Verdeck befestigen. Als zusätzlichen Schutz können Sie das Sonnenschild 20 herausklappen.

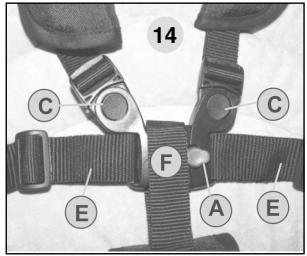

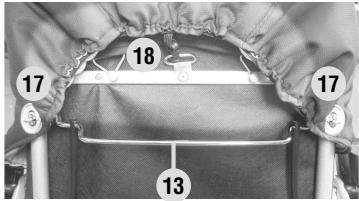

Bedienungsanleitung Verdeck und Schutzbügel Nach Drücken des Bajonettverschlusses 12 lässt sich das Verdeck oder der Schutzbügel herausziehen. Achten Sie beim Einstecken darauf, dass der Schutzbügel richtig eingerastet ist und keine Stoffteile eingeklemmt sind. Durch Drücken der Verstellknöpfe können Sie den Schutzbügel schwenken.WARNUNG! Der Verdeckbügel 10 des Sportwagens und der Schutzbügel sind nicht zum Tragen des Sportwagens geeignet. Verstellen der Rückenlehne Durch Anheben des Rückenbügels 13 auf der Rückseite, lässt sich die Rückenlehne feinstufig von der Sitzbis in die Liegeposition bringen. WARNUNG! Achten Sie beim Verstellen darauf, dass Ihr Kind nicht zwischen die beweglichen Teile gerät und die Rückenlehne wieder richtig eingerastet ist. Sicherheitsgurt WARNUNG! Sichern Sie Ihr Kind mit dem Gurt 14. Verwenden Sie den Schrittgurt D immer in Verbindung mit dem Beckengurt E. Achten Sie darauf, dass der Gurt straff anliegt, das können Sie mit den Schiebeschnallen einstellen. Achten Sie darauf, dass zur sicheren Befestigung die Gurtschnalle beim Schließen durch die Zusatzlasche F am Schrittgurt geführt wird. Als zusätzliche Sicherung gegen Herausrutschen von kleineren Kindern, ziehen Sie den Schrittgurt D durch die Lasche G auf dem Sitz. Öffnen des Gurtes: Drücken Sie den roten Punkt A und beide Zungen B zum Öffnen. Zum Lösen der Hosenträgergurte drücken Sie die Knöpfe C.

Bedienungsanleitung Verstellen der Fußstütze Durch gleichzeitiges Betätigen der beiden roten Sicherheitsknöpfe 15 lässt sich die Fußstütze absenken. Beim Anheben erfolgt die Einstellung der Positionen automatisch. Durch Ziehen der beiden roten Zugstifte 16 lässt sich die Fußstütze umklappen und dadurch verlängern. WARNUNG! Stellen Sie bei eingestellter Tragetasche die Fußstütze immer waagerecht, als zusätzlichen Schutz gegen Herausrutschen. Sichern Sie die Tasche nach der Bedienungsanleitung. Automatische Oberteilverriegelung 19 Setzen Sie den Sportwageneinsatz oder das Kinderwagenoberteil so auf den Gestellrahmen, dass die beiden seitlichen Bolzen auf jeder Seite in den dafür vorgesehenen Schlitz einrasten. Schieben Sie dann das Oberteil kräftig bis zum Anschlag. Die Verriegelungen schließen beidseitig automatisch mit einem hörbaren „Klick”. WARNUNG! Prüfen Sie vor Gebrauch durch waagerechtes Ziehen, ob das Oberteil zuverlässig befestigt ist! Bei sichtbarem seit lichen roten Punkt ist die Verriegelung nicht geschlossen! Zum Öffnen der Verriegelung ziehen Sie den Verschlussbügel nach unten bis er einrastet, dann können Sie das Oberteil abnehmen. Herausfallschutz WARNUNG! Als zusätzliche Sicherheit gegen Herausfallen befestigen Sie die Ösen 17 des Verdeckes mit den Drehverschlüssen am Metallrücken. Hängen Sie außerdem den Rückenhaken 18 in den Metallring an der Rückenplatte.

Eignung für das Kind Die Sportwageneinheit Skater S ist für Kinder ab 6 Monate, bis 15 kg vorgesehen. WARNUNG! Benutzen Sie diese Sitzeinheit nur, wenn Ihr Kind selbständig sitzen kann. Für Kinder unter 6 Monate ist der Sportwagen Skater S nur mit einer passenden Tragetasche geeignet.

Pflegeanleitung Alle von uns verwendeten Materialien lassen sich leicht pflegen. Pflege der Stoffteile Reinigen Sie verschmutzte Stoffe mit einer Kleiderbürste trocken oder mit klarem Wasser (mit Fön trocknen), vermeiden Sie ein starkes Reiben. Hartnäckige Flecken können mit einem milden Waschmittel entfernt werden. Alle abnehmbaren Stoffteile können Sie mit einem Feinwaschmittel in der Waschmaschine bei 30° (Schonwaschgang) waschen. Sollten Sie einmal von einem Regenguss überrascht werden, trocknen Sie anschließend Ihren Wagen bei aufgespanntem Verdeck in einem trockenen, luftigen Raum mit einem Tuch ab, damit durch die Nähte keine Feuchtigkeit in den Innenbezugsstoff eindringen kann, es können sonst Wasserränder entstehen. Ein garantierter Wetterschutz ist nur eine von uns mitgelieferte oder im Fachhandel erhältliche Wetterschutzhaube. Neben vielen positiven Eigenschaften unserer Stoffe reagieren diese auf intensive Sonneneinstrahlung sehr empfindlich. Wir empfehlen deshalb das Abstellen des Wagens im Schatten. Pflege des Fahrgestelles Das Fahrgestell bedarf einer regelmäßigen Pflege. Die Radachsen müssen alle 4 Wochen gesäubert und leicht geölt werden. Bewegliche Kunststoffteile können mittels eines Siliconsprays funktionsfähig gehalten werden. Ein Quitschen des Fahrgestelles wird dadurch verhindert. Beschichtete und verchromte Metallteile sind trocken zu halten und gegebenenfalls mit Autopolitur oder Chrompaste zu pflegen. Kleine Lackschäden am Gestell beseitigen Sie mit einem Lackstift, der im Fachhandel erhältlich ist. Reinigen Sie niemals Ihren Wagen mit einem Hochdruckreiniger, dadurch werden die gefetteten Kugellager der Räder und Funktionsteile zerstört (Schleif- und Quitschgeräusche). Räder: Achten Sie bei Luftbereifung auf einen ausreichenden Luftdruck, dieser sollte zwischen 1,2 und max. 1,5 bar liegen. WARNUNG! Der max. Fülldruck ist schnell erreicht, eine Überschreitung kann zu Unfällen und Verletzungen führen. Die Gleitlager-Radbuchsen und Federn müssen bei Verschleiß rechtzeitig erneuert werden. Vermeiden Sie ein längeres Abstellen von Luftreifen auf helleren PVC- oder Linoleumböden, da sich wie bei allen Gummireifen der Belag an dieser Stelle schwarz färben könnte. Ebenso können kleine eingedrückte Steinchen o. ä. den Bodenbelag beschädigen. Beim Abstellen ihres Wagens in der prallen Sonne sowie beim Verstauen unter Druck im Kofferraum bei Temperaturen über 40° können sich die Luftkammerreifen abplatten oder verdrücken. Luftverlust der Räder Um nach einem totalen Luftverlust ein Eiern der Reifen zu vermeiden, pumpen Sie den Reifen nur etwa bis zur Hälfte auf, dann richten Sie den Reifen, bis er rund läuft und pumpen ihn anschließend ganz auf.

Beschaffenheitsvereinbarung 2-JAHRE Gewährleistung Sie haben auf dieses Produkt einen Gewährleistungsanspruch gegenüber Ihrem Vertragspartner von 2 Jahren. Die Gewährleistungsfrist beginnt mit der Übergabe des Produktes von Ihrem Händler. Zum Nachweis bewahren Sie bitte diese ausgefüllte Karte, den von Ihnen unterzeichneten Übergabe-Check sowie den Kaufbeleg für die Dauer der Gewährleistungsfrist auf, ohne Vorlage dieser Dokumente kann eine Reklamation nicht bearbeitet werden. Gewährleistung im Reklamationsfall Die Gewährleistung bezieht sich auf sämtliche Material- und Herstellungsfehler, die zum Zeitpunkt der Übergabe vorliegen. Keine Gewährleistung wird übernommen... Es wird keine Gewähr übernommen für Mängel oder Schäden an der veräußerten Ware, die von uns nicht zu vertreten sind. Dies gilt insbesondere für ■ natürliche Abnutzungserscheinungen (Verschleiß) und Schäden durch übermäßige Beanspruchung ■ Folgefehler, die dadurch entstanden sind, dass Schäden/Fehler nicht beachtet wurden und aufgrund dessen zu einer erschwerten Reparatur führen ■ Schäden durch ungeeignete oder unsachgemäße Verwendung (s. Gebrauchsanweisung) ■ Schäden durch fehlerhafte Montage oder Inbetriebsetzung. ■ Schäden durch nachlässige Behandlung oder mangelnde Wartung des Kaufgegenstandes ■ Schäden durch unsachgemäße Änderungen des Kaufgegenstandes.

Beschaffenheitsvereinbarung GEWÄHRLEISTUNGSFALL ODER NICHT? Rost: Das Gestell ist rostschutzbehandelt um einen ordentlichen Grundschutz zu geben. Bei fehlender Wartung kann es jedoch vorkommen, dass Roststellen auftreten. Hierfür wird keine Gewährleistung übernommen. Kratzer: Bei Auftreten von Kratzern handelt es sich um normale Verschleißerscheinungen, wofür keine Gewährleistung übernommen werden kann. Schimmelbildung: Wenn Textilteile feucht geworden sind, müssen sie richtig getrocknet werden, um Schimmelbildung zu vermeiden (siehe Gebrauchsanweisung). Für Schimmelbildung kann keine Gewährleistung übernommen werden. Bleichung der Stoffe: Wir bestätigen, dass die Stoffe den gültigen Normen entsprechen. Durch Sonneneinstrahlung, Schweißeinfluss, Reinigungsmittel, Abrieb (insbesondere an den im Griffbereich liegenden Stellen) oder zu häufiges Waschen ist ein Ausbleichen nicht auszuschließen und somit kein Reklamationsgrund. Geringe Farbunterschiede zwischen einzelnen Fertigungspartien lassen sich leider nicht immer vermeiden. Hierfür kann keine Gewährleistung übernommen werden. Noppenbildung der Stoffe: Gegen Noppenbildung wird keine Gewährleistung übernommen. Dieses fällt unter allgemeine Kleiderpflege und kann wie bei Wollpullovern einfach mit einer Kleiderbürste oder Noppenmaschine beseitigt werden. Einreißen der Nähte/Druckknöpfe/des Stoffes: Bitte prüfen Sie beim Kauf genau, dass alle Stoffteile, Nähte und Druckknöpfe ordnungsgemäß genäht und befestigt sind. Eventuelle Beanstandungen von Nähten/ defekten Druckknöpfen müssen unverzüglich nach Feststellen des Fehlers bei Ihrem Fachhändler reklamiert werden. Räder: Kinderwagenräder werden nicht ausgewuchtet und können daher einen leichten Höhenschlag ("eiern") aufweisen. Abgefahrene Räder sind natürliche Verschleißerscheinungen. Platten bei Lufträdern kann nur auf äußere Einwirkung, spitze Gegenstände oder Fahren mit zu niedrigem Luftdruck zurückgeführt werden. Hierfür kann keine Gewährleistung übernommen werden.

Beschaffenheitsvereinbarung

WAS SIE BEIM KAUF BEACHTEN SOLLTEN

Prüfen Sie, dass der Wagen vollständig ausgeliefert worden ist und dass keine Teile fehlen. Prüfen Sie, dass alle Funktionen des Wagens vollständig funktionieren und bestätigen Sie dieses auf dem Übergabe-Check.

VORGEHENSWEISE BEI REKLAMATIONEN

Melden Sie den Fehler unverzüglich bei dem Fachhändler, bei dem Sie den Wagen gekauft haben telefonisch an, um die weitere Vorgehensweise zu besprechen. Für sicherheitsrelevante Mängel, die nicht innerhalb von 30 Tagen nach Auftreten beim Fachhändler angemeldet werden, kann keine Gewährleistung übernommen werden. Bei der Bearbeitung von Reklamationsansprüchen kommen produktspezifische Abschreibungssätze zur Anwendung. Hier verweisen wir auf die ausliegenden Allgemeinen Geschäftsbedingungen.

VERWENDUNG, PFLEGE UND WARTUNG

Der Kinderwagen ist ein Transportmittel für Ihr Kind und muss entsprechend der Gebrauchsanweisung gepflegt und gewartet werden, damit seine Ursprungsqualität erhalten bleibt. Händler

❍ geprüft/i.O. ❍ nicht anzuwenden

■ Klappmechanismus ■ Fahrverhalten ■ Räder prüfen ■ Verstellmechanismen überprüfen ■ Bremssicherheitsprüfung ■ Federung überprüfen

geprüft/i.O. geprüft/i.O. geprüft/i.O. geprüft/i.O. geprüft/i.O. geprüft/i.O. nicht nicht nicht nicht nicht nicht anzuwenden anzuwenden anzuwenden anzuwenden anzuwenden anzuwenden

■ Gestell überprüfen ❍ geprüft/i.O. ❍ nicht anzuwenden ■ Stoffteile überprüfen ❍ geprüft/i.O. ❍ nicht anzuwenden ■ Kunststoffteile überprüfen ❍ geprüft/i.O. ❍ nicht anzuwenden ❍ Ich habe das Produkt geprüft und mich vergewissert, dass es komplett ausgeliefert worden ist, frei von äußeren, bzw. sichtbaren Mängeln ist und dass alle Funktionen vollständig intakt sind. ❍ Ich habe ausreichend Informationen über das Produkt und seine Funktionen vor dem Kauf erhalten und die Pflege- und Wartungsanweisungen zur Kenntnis genommen. Acceptance Check
