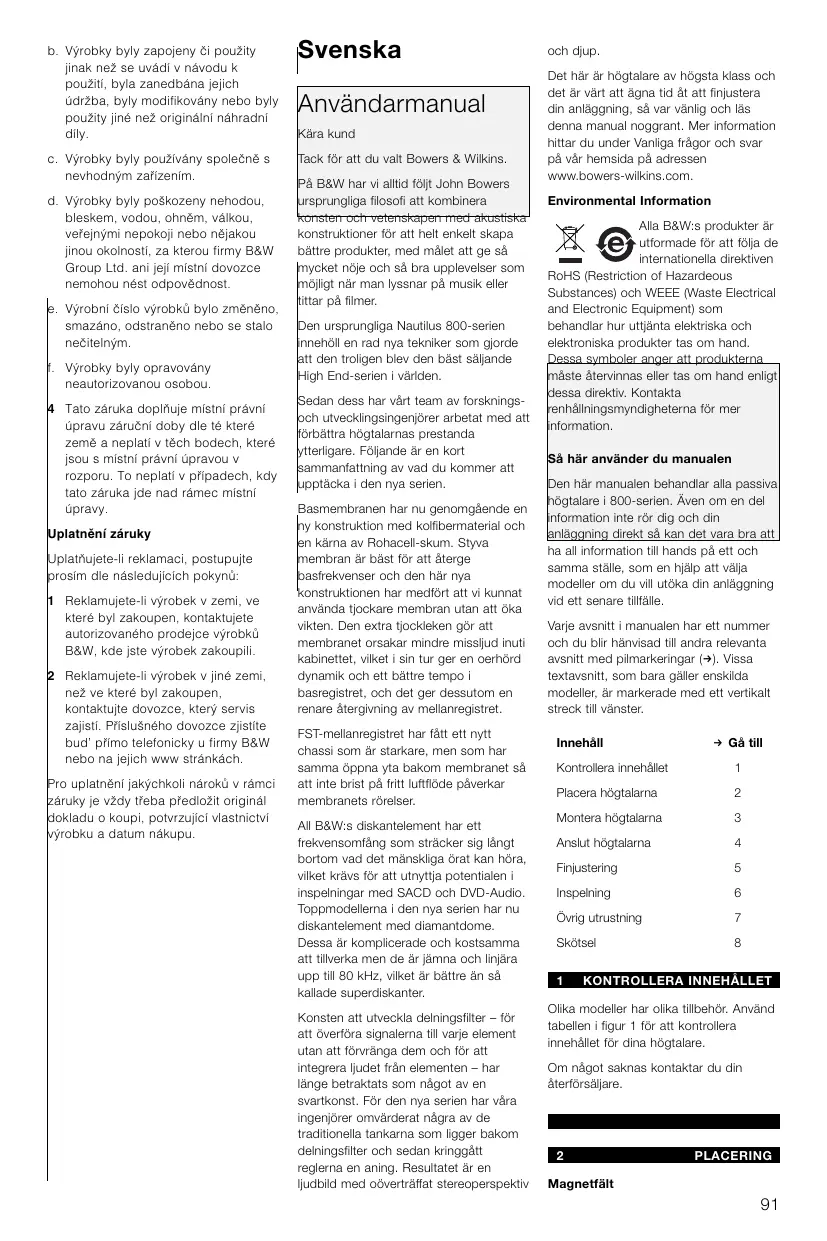

Användarmanual Kära kund

På B&W har vi alltid följt John Bowers ursprungliga filosofi att kombinera konsten och vetenskapen med akustiska konstruktioner för att helt enkelt skapa bättre produkter, med målet att ge så mycket nöje och så bra upplevelser som möjligt när man lyssnar på musik eller tittar på filmer. Den ursprungliga Nautilus 800-serien innehöll en rad nya tekniker som gjorde att den troligen blev den bäst säljande High End-serien i världen. Sedan dess har vårt team av forskningsoch utvecklingsingenjörer arbetat med att förbättra högtalarnas prestanda ytterligare. Följande är en kort sammanfattning av vad du kommer att upptäcka i den nya serien. Basmembranen har nu genomgående en ny konstruktion med kolfibermaterial och en kärna av Rohacell-skum. Styva membran är bäst för att återge basfrekvenser och den här nya konstruktionen har medfört att vi kunnat använda tjockare membran utan att öka vikten. Den extra tjockleken gör att membranet orsakar mindre missljud inuti kabinettet, vilket i sin tur ger en oerhörd dynamik och ett bättre tempo i basregistret, och det ger dessutom en renare återgivning av mellanregistret. FST-mellanregistret har fått ett nytt chassi som är starkare, men som har samma öppna yta bakom membranet så att inte brist på fritt luftflöde påverkar membranets rörelser. All B&W:s diskantelement har ett frekvensomfång som sträcker sig långt bortom vad det mänskliga örat kan höra, vilket krävs för att utnyttja potentialen i inspelningar med SACD och DVD-Audio. Toppmodellerna i den nya serien har nu diskantelement med diamantdome. Dessa är komplicerade och kostsamma att tillverka men de är jämna och linjära upp till 80 kHz, vilket är bättre än så kallade superdiskanter. Konsten att utveckla delningsfilter – för att överföra signalerna till varje element utan att förvränga dem och för att integrera ljudet från elementen – har länge betraktats som något av en svartkonst. För den nya serien har våra ingenjörer omvärderat några av de traditionella tankarna som ligger bakom delningsfilter och sedan kringgått reglerna en aning. Resultatet är en ljudbild med oöverträffat stereoperspektiv

och djup. Det här är högtalare av högsta klass och det är värt att ägna tid åt att finjustera din anläggning, så var vänlig och läs denna manual noggrant. Mer information hittar du under Vanliga frågor och svar på vår hemsida på adressen www.bowers-wilkins.com. Environmental Information Alla B&W:s produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Dessa symboler anger att produkterna måste återvinnas eller tas om hand enligt dessa direktiv. Kontakta renhållningsmyndigheterna för mer information. Så här använder du manualen Den här manualen behandlar alla passiva högtalare i 800-serien. Även om en del information inte rör dig och din anläggning direkt så kan det vara bra att ha all information till hands på ett och samma ställe, som en hjälp att välja modeller om du vill utöka din anläggning vid ett senare tillfälle. Varje avsnitt i manualen har ett nummer och du blir hänvisad till andra relevanta avsnitt med pilmarkeringar (f). Vissa textavsnitt, som bara gäller enskilda modeller, är markerade med ett vertikalt streck till vänster. Innehåll

Kontrollera innehållet

KONTROLLERA INNEHÅLLET Olika modeller har olika tillbehör. Använd tabellen i figur 1 för att kontrollera innehållet för dina högtalare. Om något saknas kontaktar du din återförsäljare.

PLACERING Magnetfält

Om du använder högtalarna i en hemmabio och du har en vanlig bildrörsTV, måste du se till att bilden inte störs av magnetfält som orsakas av högtalarnas magnetsystem. Följande centerhögtalare är magnetisk avskärmade eftersom de är konstruerade för att placeras i närheten av TV-apparater:

HTM1D HTM2D HTM3S HTM4S Höger och vänster front

2.1 HÖGER OCH VÄNSTER FRONT Om du bara är intresserad av musik, och inte film, placerar du högtalarna lika långt från varandra som du sitter ifrån dem. Det ger en ungefärlig liksidig triangel med vinklar på 60 grader. Detta gäller oavsett om du använder en centerhögtalare eller inte. Med undantag av den renodlade väggmodellen SCMS, blir högtalarnas balans bättre om de står minst 0,5 meter från väggen. Detta förbättrar också intrycket av djup i ljudbilden. (figur 2) Om du bara är intresserad av 2-kanalsmusik så kan ett för stort avstånd mellan högtalarna leda till att det uppstår ett "hål" i ljudbilden, med en mindre bra mittkänsla. Om du använder en centerhögtalare kan du däremot öka avståndet mellan högtalarna. Allt som händer då är att ljudbilden breddas och att närvarokänslan förbättras. Om rummet gör att du måste ställa högtalarna brett isär så kan du ofta förbättra stereoperspektivet genom att vinkla in högtalarna mot lyssningsplatsen. Detta förbättrar också mittkänslan för lyssnare som inte sitter mitt emellan högtalarna. (figur 3) Om du även använder högtalarna för filmer bör du matcha ljudbilden med storleken på skärmen. Detta innebär oftast att högtalarna ska stå mer ihop. En bra grundregel är att du börjar med att placera högtalarna ungefär 0,5 meter från skärmens kanter. (figur 4)

Golvhögtalare har en spridningsvinkel som är optimerad efter högtalarens höjd och en normal höjd på sittande lyssnare. f Gå till avsnitt 3.

Alla andra högtalare i serien bör placeras minst 0,5 meter från känsliga TV-apparater. En del TV-apparater är särskilt känsliga för magnetfält och kan behöva ytterligare avstånd. Plasma- och LCD-skärmar påverkas dock inte, och projektorer brukar sällan placeras i närheten av högtalare. Användning

Stativ- och vägghögtalare bör placeras så att diskanten sitter i öronhöjd. Ljudets spridning i det vertikala planet minskar mellan mellanregister- och diskantelementet när båda elementen arbetar tillsammans. För att bevara en så bra balans i ljudet som möjligt bör detta vara inom ±5 grader.

2.2 CENTERHÖGTALARE FRONT Om du har en akustiskt transparent filmduk bör du placera centerhögtalaren bakom denna. Vinkla högtalaren mot lyssningsplatsen om diskantelementet är mer än 5 grader från öronhöjd. (figur 5) Om du har en vanlig skärm bör du placera centerhögtalaren strax ovanför eller under skärmen, beroende på vilket som är närmast öronhöjd. Vinkla högtalaren mot lyssningsplatsen om diskantelementet är mer än 5 grader från öronhöjd. Det går att komplettera HTM2D, HTM2S och HTM4S med stativ som går att vinkla. Kontakta din återförsäljare för mer information. (figur 6) Om du bara lyssnar på musik bör du placera centerhögtalaren i mitten och placera stativ- eller vägghögtalare i öronhöjd. (figur 7) f Gå till avsnitt 3. 2.3

SURROUND Bakhögtalare brukar oftast vara en av två typer, antingen "vanliga högtalare" – så kallade monopoler – där ljudet kommer från en uppsättning element som sitter på kabinettets framsida, eller högtalare som skapar en mer diffus ljudbild – så kallade dipoler. Varje typ har sina fördelar. De flesta inspelningar med flerkanalsmusik görs för hemmaunderhållning med hjälp av studiohögtalare som är monopoler, oavsett vilket format som används. Detta ger en bättre ljudbild vid sidan om och bakom lyssnaren, även om den aldrig blir lika exakt som den är mellan fronthögtalarna. De flesta filmer har ljud som är gjorda för biografer, där ett stort antal högtalare runtom i salongen används för att skapa ljud från sidorna och bakifrån. I detta fall används alltså fler bak- och sidohögtalare än det finns diskreta kanaler, och en diffus ljudbild skapas genom att så många högtalare används. Dipoler och liknande högtalare är bättre på att skapa denna diffusa ljudbild i hemmet, men där används betydligt färre

högtalare. Lika exakta placeringar av olika ljud går inte att skapa som med monopoler, men dipoler har den fördelen att det är lättare att balansera anläggningen i större rum. Det kan hända att du får olika råd från olika källor angående vilken typ av bakhögtalare som är bäst. I själva verket finns det inte en enda lösning som fungerar för alla tillfällen. Det som avgör beror på flera olika faktorer. Endast DS8S DS8S är den enda högtalaren i 800-serien som fungerar som dipolhögtalare. Denna särskilda surroundhögtalare fungerar faktiskt både som monopol- och dipolhögtalare. Det går att välja vilket läge den ska användas igenom att använda brytaren på baksidan eller genom att använda en 12-volts styrsignal från surroundprocessorn. Du kan alltså välja det läge som passar bäst beroende på rummets egenskaper, antalet personer som tittar och vilket material som spelas. Du kan till och med byta läge beroende på vilket material som spelas och eftersom mängden energi som spelas i högtalaren är densamma så behöver du inte göra några inställningar när du byter läge. I monopol-läge används bara de två enheterna på fronten. I dipol-läge kopplas den främre diskanten ur och de två diskanterna på sidorna används istället. Delningsfrekvensen till baselementet sänks också. De två diskantelementen på sidorna är anslutna med olika fas, vilket skapar ett kilformat område, ungefär 60 grader brett, vinkelrätt från väggen. Lyssnare som sitter i detta område får svårare att riktningsbestämma ljudet från högtalarna och hör mer reflekterat ljud, vilket skapar en mer diffus ljudbild. Använd brytaren på högtalarens baffel för att välja mellan monopol- och dipolläge. I läge • är högtalaren i monopolläge. (figur 8) Om en 12-volts styrsignal ansluts till ingången byter inbyggda reläer läget till dipol-läge. I läget •• fungerar högtalaren alltid som en dipol, oavsett styrsignaler. (figur 9) Ange riktningen för den positiva och negativa dipol-sidan med omkopplaren som är märkt med symbolen >< på baffeln. Omkopplarens bas pekar i riktning mot högtalarens positiva sida. För att ljudet ska integreras så bra som möjligt mellan högtalarna i anläggningen bör alla sidohögtalare samt bakhögtalare i 6.1- och 7.1-anläggningar ha en polaritet enligt figur 10.

6.1 och 7.1 kanaler, sida

5.1-KANALS SURROUND Endast DS8S Om du endast använder DS8S i dipolläge placerar du högtalarna på sidoväggarna ungefär 60 cm ovanför öronhöjd och i linje med lyssningsplatsen. (figur 11) Om du använder DS8S och växlar mellan monopol- och dipol-läge beroende på användning placerar du högtalarna på sidoväggarna ungefär 60 cm ovanför öronhöjd och en bit bakom lyssningsplatsen, så att lyssnarna sitter i det 60 grader breda diffusa området. (figur 12) Alla modeller utom DS8S Placera högtalarna 120 grader från mitten. Rummets form avgör om de placeras på sido- eller bakväggen. (figur 13) f Gå till avsnitt 2.8 2.5 6.1 OCH 7.1 KANALER, SIDA Placera högtalarna på sidan, i linje med mitten av lyssningsplatsen. (figur 14 och 15) f Gå till avsnitt 2.8 2.6

f Gå till avsnitt 2.8

7.1 KANALER, BAK Dessa rekommendationer kan också användas för ett 6.1-kanalssystem med två parallellkopplade högtalare längs bak. Placera två högtalare bakom lyssningsplatsen som har en vinkel på ungefär 40 grader till mitten av lyssningsplatsen. (figur 15) f Fortsätt till avsnitt 2.8 2.8

För alla andra modeller – och om du endast lyssnar på musik och det bara är en eller två lyssnare – bör du placera stativhögtalare i öronhöjd. Om det är fler än två som lyssnar bör du höja upp högtalarna ovanför huvudhöjd, så att inte ljudet blockeras. (figur 18) f Fortsätt till avsnitt 3. 3

800D/801D/802D När högtalarna levereras är de försedda med hjul för att det ska vara lättare att flytta dem. Eftersom dessa högtalare är väldigt tunga kan hjulen orsaka märken i golvet. Du måste därför skydda golvet genom att lägga någonting mellan högtalaren och golvet, till exempel en tjock filt. Det går då dessutom lättare att flytta högtalaren eftersom du då kan skjuta den över golvet genom att trycka längst ned på kabinettet.

6.1 KANALER, BAK Den bakre kanalen i 6.1 EX-inspelningar kan återges med en enda högtalare som placeras direkt bakom mitten av lyssningsplatsen. (figur 14)

att montera den i taket. Undvik att placera högtalarna närmare än 0,5 meter från sidoväggen. (figur 17)

Basåtergivningen kan förbättras genom att du kompletterar med justerbara fötter. Dessa köps separat i paket om 4 stycken (800 Series Floor Spike Kit, artikelnummer FP22359). De kan justeras vertikalt 40 mm, vilket också gör att högtalaren kan lutas en aning om så önskas, och kan vändas. Den ena sidan har spikes för mattbelagda golv och den andra en fot av gummi för känsliga golv. För att montera fötterna läggs högtalaren ned på ena sidan (för att undvika skador på terminaler och element). (figur 19) På grund av högtalarens vikt bör detta göras av minst två personer. Ta av ringar och andra smycken för att inte repa kabinettet och lägg högtalaren på ett mjukt underlag. Använd gärna handskar så att du inte halkar med händerna.

HÖJD PÅ BAKHÖGTALARE Om du använder anläggningen till film placerar du högtalarna ungefär 60 cm ovanför öronhöjd. (figur 16) Detta är också den bästa höjden för DS8S i dipol-läge för alla användningsområden, men det går även

Var inte rädd för att lyfta högtalaren i det sfäriska "huvudet" med mellanregistret. Detta kan verka lite känsligt eftersom huvudet är monterat flexibelt ovanpå baskabinettet, men det går inte att röra mycket i sidled och det är tillräckligt kraftigt för att du ska kunna resa

högtalaren. Använd skruvnyckeln som ingår i paketet och skruva bort de 4 hjulen och ersätt dem med fötterna. (figur 20) Justera fötterna enligt beskrivningen i avsnitt 3.3. f Gå till avsnitt 3.3. 3.2

HTM1D Till högtalaren ingår 4 justerbara fötter och skruvar som används för att fästa dem i kabinettet. Fötterna kan justeras 40 millimeter så att högtalaren kan vinklas upp till 8 grader. Detta kan vara praktiskt eftersom högtalaren ofta ställs på golvet under en stor skärm. Fötterna kan vändas åt olika håll och har en ända med spikes för mattor och en med gummifötter för ömtåliga golv. Montera fast fötterna under uppackningen när du kommer åt högtalarens undersida. Då ger packmaterialet stöd åt högtalaren och skyddar den tills du vänder på högtalaren och tar bort packmaterialet. Läs först avsnitt 3.3 så att du bekantar dig med högtalaren. Om högtalaren ska lutas bakåt skruvar du i de främre fötterna så att de är vända utåt (figur 21) och de bakre fötterna så att de är vända inåt (figur 22). Se illustrationen som medföljer högtalarna. Skruva på muttern på fötterna och skruva sedan in dem i högtalaren (med antingen spikes eller gummifötter nedåt, beroende på underlaget). Låt fötterna sticka ut en aning så att du kan ta bort packmaterialet när du vänt på högtalaren. När du har vänt på högtalaren och tagit bort kartongen och packmaterialet justerar du fötterna enligt beskrivningen i avsnitt 3.3. f Gå till avsnitt 3.3. 3.3

JUSTERA FÖTTERNA De gängade utbuktningarna som håller fötterna har en stor konform på ena sidan av kanten. För maximal höjd, montera utbuktningarna med konformen mot golvet (figur 21). För minsta höjd, vänd dem mot högtalaren (figur 22). Skruva in fötterna ungefär till där du vill ha dem, med spike- eller gummiändan mot golvet. Om du inte vill luta högtalaren vrider du utbuktningarna med konerna inåt och lämnar precis så mycket gänga att du får plats med låsmuttern. Skruva inte åt låsmuttern. Ställ högtalaren upp och justera fötterna tills högtalarna får rätt lutning och står

stadigt. Använd den medföljande nyckeln. (figur 23) Dra till sist åt låsmuttern med nyckeln. (figur 24) f Gå till avsnitt 4. 3.4

803D/803S/804S Bäst resultat får du om du skruvar in de justerbara fötterna i de gängade hylsorna i undersidan av högtalaren på det sätt som passar bäst: spikes för matta och gummi för trägolv. (figur 25) Lägg högtalarna på sidan (för att undvika skador på terminaler och element). Ta av ringar och andra smycken för att inte repa kabinettet och lägg högtalaren på ett mjukt underlag. Skruva på låsmuttrarna på fötterna och skruva sedan in fötterna helt i högtalarens undersida. (figur 25) Ställ högtalaren upp och justera tills högtalaren står stadigt. Dra till sist åt låsmuttern. (figur 26) f Gå till avsnitt 4.

Håll mallen mot väggen och använd ett vattenpass. Mallens ytterkanter motsvarar baksidan av högtalarens kabinett. Observera att mitten av väggplattan inte stämmer överens med högtalarens mittenlinje. Markera skruvhålen på väggen och borra och plugga sedan. Se till att skruvens längd och väggen räcker för att hålla högtalarens vikt. Skruva i en regel om högtalaren ska monteras på gipsvägg. B&W ansvarar inte för skador som uppstår på grund av dåligt monterade högtalare. Skruva fast väggplattan D i väggen och kontrollera att den sitter stadigt. Skruva delvis in två av skruvarna i de två övre skruvhålen på baksidan av kabinettet. Håll högtalaren mot högtalarplattan E och för in de två skruvarna som sticker ut ur högtalarens baksida i hålen på plattan. Skruva fast de återstående två skruvarna igenom plattan E in i de nedre skruvhålen i kabinettet och skruva fast samtliga fyra skruvar.

3.5 805S/HTM2D/HTM3S/HTM4S Dessa högtalare bör placeras på en stabil hylla eller ett stabilt stativ så att ljudet riktas mot lyssnarna. För 805S, rekommenderar vi stativen FS-N805 som ger högtalarna rätt höjd. För HTM2D, HTM3S och HTM4S, gör stativet FS-NHTM att högtalarna står på en sådan höjd att toppen på högtalaren inte är högre än 60 cm över golvet, så att de passar under en stor skärm. Med stativet kan högtalaren lutas uppåt med 0, 4 eller 8 grader. Följ instruktionerna som medföljer stativen.

Ställ in högtalarens vertikala vinkel genom att justera skruv B. Dra åt skruvarna C så att de tre vertikala gångjärnen är tillräckligt tröga för att hålla högtalaren på plats när du justerar väggfästet. Anslut högtalarna enligt beskrivningen i avsnitt 4 innan du fortsätter. Välj horisontell vinkel och tryck tillbaka högtalaren mot väggen, men lämna ett litet avstånd så att inte högtalaren skramlar. f Gå till avsnitt 4. 3.7

Om högtalarna placeras i en hylla fäster du de fyra självhäftande gummifötterna på undersidan av högtalaren. (figur 27) f Gå till avsnitt 4. 3.6

SCMS Högtalaren är utformad för att monteras på en vägg och det ingår ett fäste som gör att den kan vridas både vertikalt och horisontellt. (figur 29) Fästet monteras på väggen med skruvar som är 5–6 mm i diameter. Längden på skruvarna ska anpassas så att minst 25 mm av skruvens gängor sitter fast i väggen. (figur 28)

DS8S Högtalarna monteras på väggen med skruvar av storleken 5-6 mm. På baksidan av kabinettet finns tre plattor. Skruvhuvudet förs in i den runda delen av hålet och skjuts sedan ned i skåran. Dessa skåror är hindrar att högtalaren flyttas från sin plats. Längden på skruvarna ska anpassas så att minst 25 mm av skruvens gängor sitter i väggen. (figur 28) Se till att skruvar och pluggar monteras tillräckligt långt in i väggen för så att de klarar högtalarens vikt. B&W ansvarar inte för några händelser som inträffar när högtalarna monterats på otillräckliga väggar eller tak. Använd mallen som medföljer för att markera skruvhålen. Mallens yttermått motsvarar kabinettets baksida.

Fäst 4 självhäftande gummifötter på baksidan av varje högtalare, en i närheten av varje hörn. Dessa förhindrar att högtalaren vibrerar och ser till att högtalaren sitter på plats. (figur 30) Justera längden på skruven som sticker ut så att gummifötterna löper fritt mot ytan när plattorna skjuts in över skruvhuvudena. (figur 31) Se alltid till att: • Alla skruvar glider precis till slutet av springan i plattorna. • Längden på skruven som sticker ut justeras så att gummifötterna fäster tillräckligt mot väggen, så att inte högtalarna kan glida ur position. f Gå till avsnitt 4. 4

ANSLUTNINGAR Alla anslutningar ska göras med anläggningen avslagen. Terminalerna klarar en rad olika anslutningar som passar till de flesta anläggningar: 4-mm banankontakter, 6- och 8-mm spadkontakter och avskalad kabel med en diameter kabel på upp till 6 mm. Viktig säkerhetsinformation I vissa europeiska länder anses 4-millimeters banankontakter som en säkerhetsrisk eftersom de av misstag kan stickas in i elektriska vägguttag. I enlighet med Europeiska CENELECsäkerhetsföreskrifter är därför hålen i högtalarnas terminaler igensatta med plastpluggar. Om du bor i ett område där dessa föreskrifter gäller måste du se till att inte banankontakter används på ett sätt som kan vara farligt för barn eller andra personer. Var noga med att varje plusterminal (rödfärgad) på högtalaren ansluts till förstärkarens plusterminal, och att varje minusterminal (svartfärgad) ansluts till förstärkarens minusterminal. Felaktig anslutning kan leda till förminskat frekvensomfång, dåligt stereoperspektiv och försämrad basåtergivning. Skruva alltid åt terminalskruvarna så att de inte skallrar. Modell DS8S Alla andra modeller

f Gå till 4.3 Fortsätt

Alla modeller i serien med undantag av DS8S kan använda bi-amping eller biwiring. I 3-vägshögtalare driver då en uppsättning terminaler baselementen och den andra uppsättningen mellanregisteroch diskantelement. I 2-vägshögtalare

driver en uppsättning bas/mellanregister och den andra diskanten.

spadkontakt i ena änden och en banankontakt i den andra.

Genom att dela upp signalen till varje högtalarsektion kan du förbättra ljudets upplösning och detaljering, och du har dessutom möjligheten att anpassa ljudet med hjälp av olika kablar.

När du använder single-wiring så ansluter du högtalarkabeln från förstärkaren till den nedre terminalen på tvåvägshögtalare (805S, HTM4S, SCMS) och till den övre på trevägshögtalare.

Bi-wiring innebär att två kabellängder används från förstärkaren, en kabellängd till varje högtalarterminal. Detta är det minsta vi rekommenderar, men om du bara vill använda en kabellängd till en början eller vill undvika många kablar i rummet så måste du koppla ihop båda plus- båda minusterminalerna.

Använd den motsatta typen av kabelkontakt mot vad du använder på din högtalarkabel. Om din högtalarkabel till exempel har spadkontakter så använder du den änden av kabellängden som har banankontakter i samma terminal. (figur 33)

Örat är mest känsligt i mellanregistret så om du vill använda en kabellängd så rekommenderar vi att du ansluter den till högtalarterminalen som förser mellanregisterelementet med signal. Bi-amping går ytterligare ett steg. Då används två separata förstärkarkanaler till varje högtalare. Det är inte samma sak som att ha ett helt aktivt system, eftersom högtalarens passiva delningselement fortfarande används. Om du använder bi-amping måste varje förstärkarkanal ge samma förstärkning för att inte ljudbalansen skall påverkas. Vissa förstärkare inverterar också signalen och om olika förstärkare används tillsammans kan detta därför medföra att ljudkvaliteten försämras. Om icke-inverterande förstärkare används tillsammans med inverterande måste signalen fasvändas från de inverterande Kom ihåg att även om inte mellanregister- och diskantelementen behöver klara lika hög kontinuerlig effekt som baselementen, så måste förstärkaren som driver dem vara tillräckligt kraftig för att inte de korta, kraftiga signalerna med höga frekvenser skall förvrängas. Att låta förstärkaren som driver diskant- och mellanregisterelementen vara mindre kraftig än den som driver baselementen är därför inte en särskilt bra lösning. Modell 800D Alla övriga modeller (inte DS8S)

f Gå till 4.2 Fortsätt

Vid leverans är de två uppsättningarna terminaler elektriskt åtskilda från varandra, och förberedda för bi-wiring. (figur 32) Om du använder single-wiring (en uppsättning högtalarkablar) så ingår det korta kabellängder för att ansluta de båda positiva och de båda negativa terminalerna. Varje kabellängd har en

f Gå till avsnitt 5. 4.2

800D Vid uppackning är de båda positiva och negativa terminalerna ihopkopplade med bleck. Om du tänker använda single-wiring låter du blecken sitta kvar och ansluter högtalarkabeln till terminalerna närmast mitten. (figur 34) Om du tänker använda bi-wiring eller biamping tar du bort blecken genom att lossa på de lägre, större terminalskruvarna. (figur 35) Hålet i terminalen kan dras åt runt en banankontakt med hjälp av den mindre terminalskruven. f Fortsätt till avsnitt 5. 4.3

DS8S Förutom vanliga högtalarterminaler finns det även ytterligare en uppsättninge kontakter, som används för att styra ett 12-volts relä. Detta ändrar högtalaren från dipol-läge till monpol-läge och tvärtom. (figur 36) Du kan inte använda denna funktion om: a Din processor inte har någon 12-volts triggerutgång alls. b Din processor bara har en enkel triggerutgång som skickar en 12-volts signal när den slås på. Denna kan bara användas för att slå på annan utrustning samtidigt. En del exklusiva processorer har en funktion som gör att man kan använda triggerutgången för att ange vilket slags material som spelas. Dessa processorer läser information om materialet från skivan som känner av skillnaden mellan flerkanalsmusik och film. Det finns också

processorer som gör att du kan använda triggerutgången beroende på vilken ingång du använder, så att du till exempel kan använda triggerutgången för att meddela högtalaren om det är SACD- eller DVD-Audio-spelaren som används, eller om det är DVD-spelaren. Reläet i högtalaren behöver en viss mängd ström för att fungera, så kontrollera processorns specifikationer för att se om den går att använda. Det behövs 45 mA för varje högtalare som ska ändra karaktär. Reläet fungerar bara när den manuella omkopplaren står i monopol-läge (•). Om det inte finns någon spänning till ingången så förblir högtalaren i monopolläge. Om en 12-volts signal när högtalaren så ändrar reläet läget till dipolläge. Om du har satt omkopplaren till det manuella dipol-läget (••) så fungerar inte triggerfunktionen. f Fortsätt till avsnitt 5. 5

FINJUSTERING Innan du börjar göra finjusteringar bör du kontrollera att alla anslutningarna i anläggningen är riktiga och säkra. Endast golv- och stativhögtalare Genom att flytta högtalarna längre från väggarna reducerar den totala basnivån. Med större avstånd till bakväggen ökar också högtalarens förmåga att återge stereoperspektivet i djupled. Följaktligen ökar basnivån om högtalaren flyttas närmare väggen. Endast 803D, 803S, 804S, 805S, HTM1D, HTM2D, HTM4S, SCMS Dessa basreflexhögtalare är försedda med skumgummipluggar i portarna. Högtalarna ska oftast användas utan dessa pluggar för optimal basåtergivning, men om rummet påverkar basen så att den blir för tung och du inte kan flytta högtalarna längre från väggen, kan du sätta tillbaka pluggarna i basreflexportarna för att minska basåtergivningen. (figur 37) Om basåtergivningen är ojämn i frekvensgången beror detta ofta på olika resonansfenomen i rummet. Även små ändringar av högtalarens eller lyssnarens position kan ha stor effekt på hur dessa resonanser påverkar ljudet. Prova att placera högtalarna vid en annan vägg eller flytta på stora möbler för att komma tillrätta med problemet. Bästa möjliga ljud fås om frontskydden framför bas- och mellanregisterelementen tas bort, enligt beskrivningen i avsnitt 8 – Skötsel. Diskantmembranen är mycket känsliga och kan lätt skadas. Diskantskydden hålls
