BRUKSANVISNING BRIGGS & STRATTON 85400 BRIGGS & STRATTON

Modeller med kort oliepind

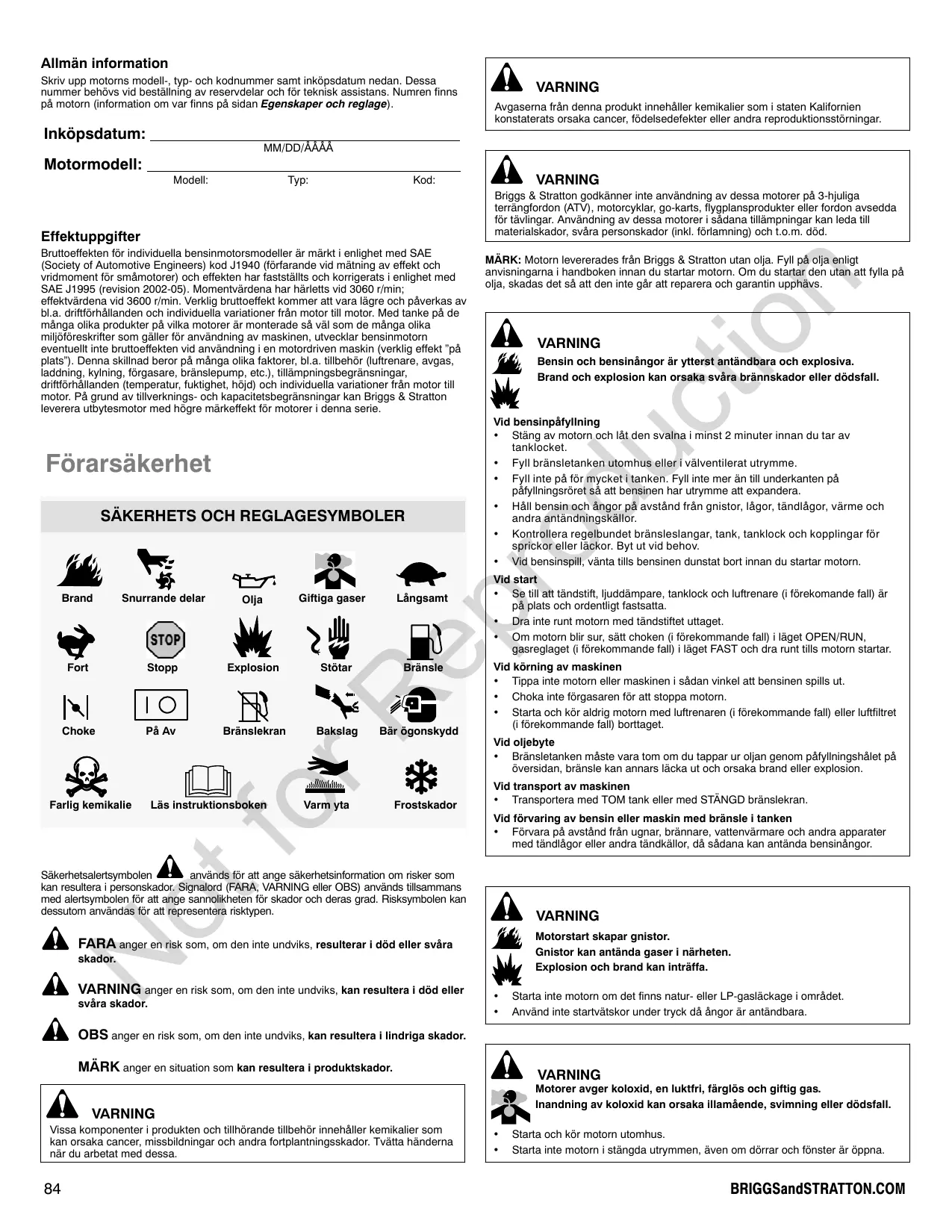

Skriv upp motorns modell-, typ- och kodnummer somt inköpsdatum nedan. Dessa nummer behövs vid beställning av reservdeler och for teknik assistans. Numren finns på motorn (information om var finns på sidan Egenskaper och reglage).

Inköpsdatum:

MM/DD/AAAA

Motormodell:

Modell:

Typ:

Kod:

Effektuppgifter

Bruttoeffekten für individuella bensinmotorsmodeller ar märkt i enlighet med SAE (Society of Automotive Engineers) kod J1940 (föfarande vid matning av effekt och vridmoment for småmotorer) och effekten har faststälts och korrigerats i enlighet med SAE J1995 (revision 2002-05). Momentvärdena har harletts vid 3060 r/min; effektvärdena vid 3600 r/min. Verklig bruttoeffektkommen att vara lagg och paverkas av bl.a. driftrhällanden och individuella variationer frän motor till motor. Med tanke pa de鬆nga olikaprodukter pa vikla motor er monterade säval som de鬆nga olika miljöfreskrifter som gäller for använding av maskinen, utvecklar bensinmotorn eventuelt inte bruttoeffekten vid användning i en motordriven maskin (verklig effekt "på plats"). Denna skillnad beror pa鬆nga olika faktorer, bl.a. tillbehör (luftrenare, avgas, laddning, kylning, fögasare, bransleppump, etc.), tillampningsbegränninger, driftrhrällanden (temperatur, faktigkeit, hójd) och individuella variationer frän motor till motor. På grund av tilverknings- och kapacitetsbegränninger dan Briggs & Stratton leverera utbytesmotor med högre markeffekt for motörer i denna série.

Förarsakerhet

SÄKERHETS OCH REGLAGESYMBOLER

Brand

Snurrande delar

Olja

Giftiga gaser

Längsamt

Fort

Stopp

Explosion

Stotar

Bransle

Choke

Pá Av

Branslekran

Bakslag

Bär ögonskydd

Farlig kemikalie

Läs instruktionsboken

Varm yta

Frostskador

Säkerhetsalertsymbolen används für att ange sakerhetsinformation om risker som kan resulttera i personskador. Signalord (FARA, WARNING aller OBS) används tillsammans med alertsymbolen für att ange sannolikheten für skador och deras grad. Risksymbolen kan dessutom användas für att representera risktypen.

FARA anger en risk som, om den inte undviks, resulterar i ddd erer svara skador.

WARNING anger en risk som, om den inte undviks, kan resultera i dōd ell ersvàr skador.

OBS anger en risk som, om den inte undviks, kan resultera i lindriga skador.

Märk anger en situation som kan resultera i produktskador.

WARNING

Vissa komponenter i produkten och tillhörande tillbehör innehäller kemikalier som kan orsaka cancer, missbildninger och andra fortplantningskkador. Tvätta händerna när du arabetat med dessa.

WARNING

Avgaserna frän denna produit innehäller kemikalier som i staten Kalifornien konstaterats orsaka cancer, födelsedefekter aller andra reproduktionsstörningar.

WARNING

Briggs & Stratton godkäner inte använding av dessa motorer på 3-hjuliga terrängfordon (ATV), motorcyklar, go-karts, flyplansprodukter erller forden avsedda für taviglar. Använding av dessa moter i sādana tillampnigar kan leda till materialskador, svāra perskontador (inkl. forlamming) och t.o.m. dōd.

MÄRK: Motorn leverader frän Briggs & Stratton utan olja. Fyll pa olja enigt anvisningarna i handboken innan du startar motorn. Om du startar den utan att fylla pa olja, skadas det sa att den inte gär att reparera och garantin uphväys.

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador eller dödsfall.

Vid bensinpafyllning

• Stäng av motorn och lát den svalna i minst 2 minutes innan du tar av tankkocket.
• Fyll bransletanken utomhus aller i valventilerat utrymme.
• Fyll inte på for mycket i tanken. Fyll inte mer än till underkanten på pafyllningsröret på att bensen har utrymme att expandera.
• Häll bensin och Ångor på avständ frän gnistor, lågor, tandlågor, varme och andra antändningskällor.
• Kontrollera regelbundet bransleslangar, tank, tanklock och kopplingar for sprickor eller lackor. Byt ut vid behov.
• Vidbensinpill, vanta tills bensen Dunstat bort innan du startar motorn.

Vid start

• Se till att tändstift, ljuddämpare, tanklock och luftrenare (i forekomande fall) ar pā plats och ordentligt fastsatta.
• Dra inte runt motorn med tändstiftet uttaget.
• Om motorn blir sur, satt choken (i forekommande fall) i laget OPEN/RUN, gasreglaget (i forekommande fall) i laget FAST och dra runt tills motorn startar.

Vid körning av maskinen

• Tippainte motorn aller maskinen i sâdan vinkel att bensinen spills ut.
• Choka inte forgasaren für att stoppa motorn.
• Starta och kör aldrig motorn med luftrenaren (i förekommande fall) eller luftfiltret (i förekommande fall) borttaget.

Vid oljbyte

• Bransletanken måste vara tom om du tappar ur oljan genom pafyllningshålet på översidan, brändskan annars läcka ut och orsaka brand eller explosion.

Vid transport av maskinen

• Förvara på avständ frän ugnar, brännare, vattenvärmare och andra apparater med tandlågor eller andra tandkällor, daß sādana kan anteanda bensinängor.

WARNING

Motorstart skapar gnistor.

Gnistor kan anteanda gaser i narheten.

Explosion och brand kan inträffa.

• Startainte motorn om det finns natur-ller LP-gaslackage i området.
  Använd inte startvatskor under tryck då angor ar antändbara.

WARNING

Motorer avger koloxid, en luktfri, farglös och giftig gas.
Inandning av koloxid kan orsaka illamäende, swimning aller dödsfall.

• Starta och kör motorn utomhus.
• Starta inte motorn i stängda utrymen, även om dorrar och fönster ar öppna.

WARNING

Snabb indragning av startsnöret (backslag) drar hand och arm mot motorn innan man hinner släppa.

Brutna ben, frakturer, blamärken, o.d. kan inträffa.

• Starta motorn genom att Först dra ut snöret langsam tills ett motständ kännns och sedan snabbt for att undvika backslag.
• Avlagsna alla utvändiga maskin-/motorbelastningar innan motorn startas.
• Direktkopplade maskindelar som t.ex. blad, rotorer, remskivor, kuggkransar, etc., maste vara ordentlich fästa.

WARNING

Snurrande delar kan komma i kontakt med hander, fotter, hare, klader.
eller smycken.

Svára skárkador eller t.o.m. amputering kan inträffa.

Kör maskinen med skydden på plats.
Häll händer och fötter borta från snurrande delar.
Satt upp langt hare och ta av alla smycken.
- Bär inte lõst sittande kläder, dragband aller andra foremål som kan trassla in sig.

WARNING

• Lossa tandstiftkabeln och häll den på avständ från tandstiftet.
• Koppla bort batteriet vid minuspolen (endast motorer med elstart).
  Anvandendastrattaverktyg.
• Justera inte regulatorfjadrar, länkar eller andra delar for att hoja motorvarvtalet.
• Utbytesdelar maste vara de samma och installeras i samma position som originaldelarna.
• Slä inte på svänghjulet med hammare eller hårt foremål, eftersom svänghjulet dā kan splittras under gäng.

Vid kontroll av tändningssystem:

Anvand godkand gnistprovare.
- Testa inte gnistan med tandstiftet demonterat.

WARNING

Gäende motorer producerar varme. Motordelar, specielt ljuddämpare, blir mycket varma.

Svå ra brännskador kan inträffa vid beröring.

Brännbart skräp, som t.ex. lov, gräs, buskar, etc. kan bördja brinna.

Låt Ijuddämpare, motorcylinder och flänsar svalna innan du rör dem.
- Avlagsna ansamlat skrapp frän ljuddämpar- och cylinderomradet.
- Det arettbrott mot California Public Resource Code, avsnitt 4442 att anvanda och kora motorn i skog, buskage och pa grasbevuxna marker om inte avgassystemet ar forsett med gnistlackare enlistg definitionen i avsnitt 4442, och som ari funktdsdugligt skick. Liknande lagar kan galla i andra stater och lander. Vand dig til maskintillverkaren, grossisten er aterforsaljaren som kan installerera en gnistlackare avsedd for avgassystemet.

Egenskaper och reglage

Jämfor din motor med figuren 1 for att bekanta dig med de olika Funktionernas och reglagens placering.

A. Motorbeteckning
Modell Typ Kod
B. Tändstift
C. Luftrenare
D. Chokereglage
E. Branslekran (extra tillbehör)
F. Starhandtag
G. Fingerskydd
H. Gasreglage (extra tillbehör)
I. Stoppnapp (extra tillbehör)
J. Bransletank och lock
K. Förlängd oljesticka (extra tillbehör)
L. Kort oljesticka (extra tillbehör)
M. Oljeavtappningsplugg
N. Oljepáfylling
O. Ljuddampare Ljuddamparskydd (tillbehör) Gnistskydd (extra tillbehör)

P. Strömbrytare (på modeller med elstart) *

• Vissa motorer och maskiner har fristående reglage. Var dessa sitter och hur de manövreras beskrivs i handboken som följde med maskinen.

Drift

Oljevolom (se avsnitet Tekniska data)

Vi rekommenderar av Briggs & Stratton certifierade och garanterade oljor for att fä basta prestanda. Andrea högkalitativa renande oljor fär användas om de ar klassade SF, SG, SH, SJ erller bättre. Använd inga tillsatser.

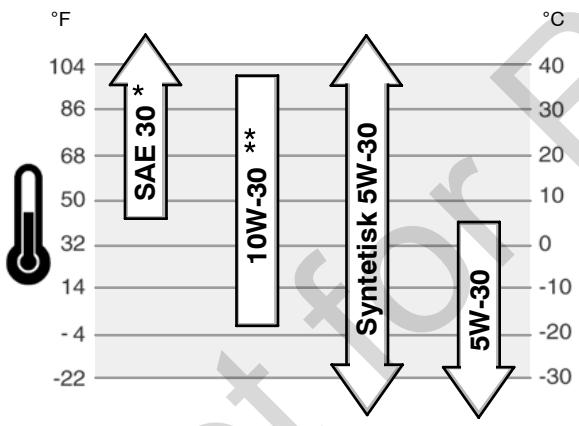

Utetemperaturen avgör vilken oljeviskositet som ske användas i motorn. Välj olja i tabellen after forvändad utetemperatur.

• Använding av SAE 30-olja i temperaturer under 4^ gört det svårare att starta motorn.
  ** Vid användning av 10W-30 i temperaturer über 27^ stiger oljeförbrukningen. Kontrollera oljenivån oftare.

Innan du fyller på eller kontrollerar oljan

Satt motorn i vagratt lage.
Avlagsna skrapp frän oljerörsområdet.

Modeller med kort oljesticka (fig. 2)

1. Ta ur oljestickan (C) och torka av med en ren trasa.
2. Satt i oljestican men skruva inte in den. Oljeniv'an ske ligga vid market FULL (D).
3. Häll sakka i olja i pafyllningsålet (B). Fyll på tills det nastan rinner over.
4. Satt tillbaka och dra at oljestickan.

Modeller med frolngd oljesticka (fig. 4)

1. Ta ur oljestickan (A) och torka av med en ren trasa

2. Satt tillbaka oljestickan och skruva at.

3. Ta ut oljestickan och kontrollera niven. Oljan ska sta vid den övre delen av full-markeringen (B) på stickan.

4. Häll sakta i olja i oljepäfyllningen (C). Fyll inte på for mycket. Vänta en minut och kontrollera sedan oljenivân.
5. Satt tillbaka och dra at oljestickan.

Bränslerekommendationer

Branslet maste uppfylla dessa krav:

• ren, ny och blyfri bensin.
• minst 87 oktan/87 AKI (91 RON). För körning på hög Höjd, se nedan.
• bensin med högst 10% etanol (gasol) eller högst 15% MTBE (methyltertiärbutyler) ar godtagbar.

OBS.: Använd inte iced-godkänd bensin, som t.ex. E85. Blanda inte olja i bensinen. Modifiera inte motom att gå på alternatively bränslen. Detta skadar motordelarna och uphaver garantin.

Blanda i en bransletillsats i branslet for att forhindra at avlagringar bildas. Se Forvaring.
Allt bransle ar inte likadant, byt leverantor erer marke om du farr start-ller
prestandaproblem. Motorn ar godkand for att koras pa bensin. Avgasreningsystemet for
motorn ar EM (motormodifikationer).

Hög hójd

På Höjd over 1500 meter, krävs bensin med minst 85 oktan/85 AKI (89 RON). För att avgasrenningen ska fungera kravs justering for hog Höjd. Körning utan justeringen ger sämre prestanda, ökad bransleforbrukning och större utslapp. Narmaste auktoriserade Briggs & Stratton-Äterförsäljare kan bistä med information om höghöjsjustering.

Vi avrader frän körning på höjder under 750 meter med höghöjdssatsen monterad.

Fylla på brändsle - fig. 3

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador eller dödsfall.

Vid bensinpäfyllning

• Stäng av motorn och låt den svalna i minst 2 minutes innan du tar av tanklocket.
• Fyll bransletanken utomhus aller i valventilerat utrymme.
• Fyll inte på für mycket i tanken. Fyll inte mer än till unterkanten på pafyllningsröret sät att bensen har utrymme att expandera.
• Häll bensin och Ångor på avständ frän gnistor, lågor, tändlågor, varme och andra antändningskällor.
• Kontrollera regelbundet bransleslangar, tank, tanklock och kopplingar for sprickor eller lackor. Byt ut vid behov.

• Vidbensinpill, vanta tills bensinen dunstat bort innan du startar motorn.

• Rengör omkring tanklocket. Skruva av tanklocket (A) (fig. 3).

• Fyll bensin i tanken (B). Fyll inte mer Ån till underkanten på pafyllningsröret (C) sö att bensinen har utrymme att expansera.
• Satt tillbaka tanklocker.

Starta motorn - fig. ⑤

WARNING

Snabb indragning av startsnoret (backslag) drar hand och arm mot motorn innan man hinner slappa. Brutna ben, frakturer, blamärken, o.d. kan inträffa.
- Starta motorn genom att forst dra ut snoret langsamt tills ett motstand kanns och sedan snabbt for att undvika backslag.

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan orsaka svara brännskador eller dödsfall.

Vid start

• Se till att tändstift, ljuddämpare, tanklock och luftrenare (i forekomande fall) ar på plats och ordentlich fastsatta.
• Dra inte runt motorn med tändstiftet uttaget.
• Om motorn blir sur, satt choken (i forekommande fall) i laget OPEN/RUN, gasreglaget (i forekommande fall) i laget FAST och dra runt tills motorn startar.

WARNING

Motorer avger koloxid, en luktfri, farglös och giftig gas.
Inandning av koloxid kan orsaka illamäende, swimning aller dödsfall.

• Starta och kör motorn utomhus.
• Starta inte motorn i stängda utrymmen, även om dorrar och fönster ar öppna.

Märk: Motorn leverader frän Briggs & Stratton utan olja. Fyll pa olja enligt anvisningarna i handboken innan du starter motn. Om du startar den utan att fylla pa olja, skadas det sa att den inte gär att reparera och garantin uphavs.

Anm.: Vissa motorer och maskiner har fristënde reglage. Var dessa sitter och hur de manövreras beskrivs i handboken som foljde med maskinen.

1. Kontrollera oljenivan. Se avsnitet Kontrollera/fylla pa olja.
2. Kontrolleri i forekommande fall att maskinens drivningsreglage ar urkopplade.

3. Stäng branslekranen (A), omaland finns (fig. 5).

4. For chokes (B) till lage choke|

Anm.: Chokning behövs vanligtvis inte vid start av varm motor.

1. För gasreglaget (C) i förekommande fall till lage fast. Kör motorn i lage fast.
2. Slå på strömbrytaren (D)pà motorer som ar försedda med en sādan.
3. Snörstart: Håll ordentlich i starthandtaget (E). Dra Först ut snöret langsam tills ett motständ känns och dra sedan snabbt.

Anm.: Gå in på BRIGGSandSTRATTON.COM eller ring 1-800-233-3723 (i USA) om inte motorn startar på upprepat försök.

VARNING: Dras startsnoret in snabbt (backslag), sã hinner inte du inte ed armen. Det kan leda till brutna ben, frakturen, blamärken och stukninger. Xta i startsnoret till du känner ett motständ och ryck sedan snabbt sã undvikslag.

1. Elstart: Vrid strömbrytaren (F) till på/startläge.
   Anm.: Gå in på BRIGGSandSTRATTON.COM eller ring 1-800-233-3723 (i USA) om inte motorn startup på upprepat försök.
2. För choken (B) till lage kör | (fig. 5))nar den varms upp.

Stoppa motorn - fig. 5

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador eller dödsfall.

• Choka inte forgasaren for att stoppa motorn.

• Elstart: For gasreglaget (C) till tomgang . Vrid av startnyckeln (F) (fig. 5). Ta ur nyckeln om forvara den utom räckhäll for barn.

• Snörstart: Tryck stoppbrytaren (D) till lage av,

eller

For gasreglaget (C) till stopp.
3. Stängbensinkranen (A),om sadan finns,nar motorn stannat.

Underhäll

Använd enbart originalreservdelar. Andra delar fungerar kanske inte lika bra, kan skada maskinen och orsaka persokador. Dessutom kan sādana delar góra att garantin inte gäller.

Vi rekommender att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad for.
underhäll och reparation av motorn och dess delar.

WARNING: För att motorn ska arbeta rätt,@måste alla de komponenter som används for att bygga den sitta kvar.peration.

Utslappskontroll

Underhäll, byte och reparation av avgasreningskomponenter kan utforas av alla verkstäder. För att få “ Gratis” service av avgasreningen måste den utforas vid en verkestad som auktoriserats av fabriken. Se avgasreningsgarantin.

WARNING

• Lossa tandstiftkabeln och häll den på avständ från tandstiftet.
• Koppla bort batteriet vid minuspolen (endast motorer med elstart).
  Anvandendastrattaverktyg.
• Justera inte regulatorfjadrar, länkar eller andra delar for att hoja motorvarvtalet.
• Utbytesdelar maste vara de samma och installeras i samma position som originaldelarna.
• Slä inte på svänghjulet med hammare eller här förtemäl, eftersom svänghjulet)dā kan splitstras under gäng.

Vid kontroll av tändningssystem:

Anvand godkand gnistprovare.
- Testa inte gnistan med tändstiftet demonterat.

Underhällsschema

Första 5 timmarna

• Byt olja

Var 8:e timme aller dagligen

• Kontrollera oljenivan i motorn.
• Rengör området rundljuddämparen och reglagen
  Rengör fingerskyddet

Var 25:e timme aller en gâng per År

• Rengör luftfrittret *
• Rengör forrenare *

Var 50:e timme aller en gäng per ar

• Byt olja i motorn
• Inspektera ljuddämparen och gnistskyddet

Arligen

• Byt ut luftfiltret
• Byt ut forrenaren
• Byt ut tandstiftet
• Rengör bransleffiltret
• Rengör luftkylsystemet *

• Kontrollera ventilspelet **

• Rengör oftare i dammiga miljöer och)daret finns luftburet skräp.
  ** Behövs inte om du intemarker av prestandaproblem.

Förgasarjustering

Justera aldrig forgasaren. Den ar installd vid fabrik for att fungera effektiv under de festa forhallanden. Vand dig till en auktoriserad Briggs & Stratton-verkstad om den anderskraver justering.

MÄRK: Tillverkaren av den maskin på vilken motorn ar monterad specificer det toppvarv på vilketenna motor fär köras. Överskrid inte detta varvital.

Inspektera lijuddämparen och gnistskyddet - fig. 7

WARNING

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.

Svára brännskador kan inträffa vid beröring.

Brännbart skräp, som t.ex. lov, gräs, buskar, etc. kan bördja brinna.

• Låt ljuddämpare, motorcylinder och flänsar svalna innan du rör dem.
• Avlagsna ansamlat skräp från ljuddämpar- och cylinderområdet.
• Det ar ett brott mot California Public Resource Code, avsnitt 4442 att anvanda och kora motorn i skog, buskage ochPGA ragsbevuxna marker om inte avgassystemet ar forsett med gnistlackare enigt definitionen i avsnitt 4442, och som ar i Funktionsdugligt skick. Liknande lagar kan galla i andra stater och lander. Vand dig till maskintillverkaren, grossisten er alterforsajaren som kan installerera en gnistlackare avsedd for avgassystemet.

Inspektera ljdddamparen (A, fig. 7) och leta after sprickor, rost och andra skador. Ta bort gnistskyddet (B) om sadant finns och titta after skador och koksavlagringar. Anvand endast originaldar om delar maste bytas ut.

Byta tändstift - fig. 6

Kontrolera elektrodgapet (A, fig. 6) med ett bladmatt (B). Justera vid behov. Skruva in och dra at tandstiftet till rekommenderat moment, se avsnittet Tekniska data.

Anm.: I vissa omränden fordrar den lokala lagstiftningen avstörda tändstift für att undertrycka tändsigräder. Om denna motor ursprungligen utrustats med avstört tändstift, böramma typ av tändstift anvandas vid byte.

Byta olja - fig. ⑨ ⑩ ⑪

MARK: Gammal olja ar en farlig avfallsprodukt. Bortskaffa anvand olja på rätt satt. Släng den inte tillsammans med hushållsavfall. Rädgör med lokala myndigheter, servicecenter erler handlare.

Uttappning av olja

1. Motorn skara vara avstängd men varm. Lossa tandkabeln (A) och se till att den intekommen i kontakt med tändstiftet (fig. 9).
2. Skruva ur oljepluggen (B, fig. 10) Tappa ur oljan i ett godkänt kärl. Anm.: Någon av alla oljepluggar nedan på bilden kan finnas på motorn.

1. Satt tillbaka och dra at oljepluggen nar oljan runnit ut.

Fyll pà olja

Satt motorn i vagratti lage.
Avlagsna skrap frän oljerörsområdet.
- Oljevolymen finns angiven i avsnittet Tekniska data.

Modeller med kort oljesticka

1. Ta ut oljestickan (F, fig.10) och torka av den med en ren trasa.
2. Häll sakta i olja i oljepáfyllningen på motorn (E). Fyll på tills det nastan rinner över.
3. Sätt i olestickan men skruva inte in den. Ta ur och kontrollera oljenivān. Nivān skä ligga vid markeringen FULL (G) på olestickan.
4. Satt i och dra at oljestickan.

Modeller med fängd oljesticka

1. Ta ut oljectickan (F, fig. 11) och torka av den med en ren trasa.
2. Häll sakta i olja i oljepäfyllingen på motorn (E). Fyll inte på for mycket. Vänta en minut after päfylling och kontrollera sedan oljenivån.
3. Satt i och dra at oljestickan.
4. Ta ut oljestickan och kontrollera niven. Oljan ska sta vid den övre delen av full-markeringen (G) på stickan.
5. Satt i och dra Åt oljestickan.

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador eller dödsfall.

• Starta och kör aldrig motorn med luftrenaren eller luftfiltret borttaget.

WARNING: Använd inte tryckluft aller Lossningsmedel für att rengöra filtret. Tryckluft kan skada filtret, Lossningsmedelloserupp det.

Luftrenaren har ett veckat filter med ett fforfilter som extra tillbehör. Fforfiltret kan tvättas och Återanvändas.

1. Lossa skruvarna (D) som häller kapan (A).
2. Öppna kapan och ta bort forfiltret (C), i filterhällaren (H), om det finns en södan pà motorn, och filtret (D). Se fig. 13.
3. Knacka forsiktigt filtret mot en hards yta sa att skrap losnar. Byt till ennyt filter om det ar mycket smutsigt.
4. Tvatta forfiltret i flytande diskmedel och vatten. Låt det lufttorka ordentlich. Olja inte in forfiltret.
5. Montera det torra forfiltret, filterhällaren, om det finns en sádan på motorn, och filtret.
6. Pá modeller med luftfilter som pá fig. 13 sats flikarna pá kāpan (E) i spåren (F).
7. Montera filterkapan och skruva fast den. Dra Åt skruvarna ordentlich.

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svåra brännskador eller dödsfall.

• Häll bensin och Ångor på avständ frän gnistor, lågor, tändlågor, varme och andra antändningskällor.
• Kontrollera regelbundet bransleslangar, tank, tanklock och kopplingar for sprickor eller lackor. Byt ut vid behov.
  Tappa ur tanken ell stangbensinkranen innan du byter branslefilter.
• Utbytesdelar maste vara de samma och installeras i samma position som originaldelarna.

• Vid bensinspill, vanta tills bensinen dunstat bort innan du startar motorn.

• Stäng branslekranen (B, fig. 12) och kör motorn tills den stannar. Bransle kan annars Lacka ut och orsaka brand eller explosion.

• Ta bort branslefilterhuset (C) med en skruvnyckel. Rensa bort skräp frän filtret (A) och filterhuset.
• Undersök om filter och filterhus har sprickor eller lackor. Byt ut after behov.
• Montera bransleftilret, packningen (D) och filterhus. Dra Åt med en skruvnckel.
• Oppna branslekranen och kontrollera att det inte finns läckor.

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.

Svára brännskador kan inträffa vid beröring.

Brännbart skrap, som t.ex. lov, gras, buskar, etc. kan börj brinna.

Lát ljuddämpare, motorcylinder och flansar svalna innan du rör dem.
- Avlagsna ansamlat skräp från ljuddämpar- och cylinderområdet.

MÄRK: Rengör inte motorn med vatten. Vatten kan fororena branslesystemet. Använd i stället en borste eller torr trasa.

Motorn ar Luftkyld. Skrap och smuts kan hindra luftflodet och orsaka att motorn overhettas, vilket ger samre prestanda och forkortar livslängden.

Avlagsna smuts och skrapp frän fingerskyddet (A) (fig. 8) med en borste eller torr trasa. Håll langage, fjadrar och reglage (B) rena. Håll området omkring och bakom ljuddämparen (C) rent frän brannbart skrapp.

Förvaring

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador eller dödsfall.

• Förvara på avständ frän ugnar, brännare, vattenvärmare och andra apparater med tandlågor eller andra tandkällor, daß sādana kan antända bensinängor.

Branslesystem

Bransle kan bil for gammalt om det lagras langre an en manad. Gammalt bransle bildar syra och sega belaggningar i branslesystemet och viktiga forgasarkkomponenter. Hall branslet farskt med Briggs & Stratton FRESH START® bransletillsats, som finns bade som flytande tillsats och i koncentrerad form i droppatron.

Bensinen behöver inte tappas ur motorn om du haft i bransletillsatsen enigt anvisingnanga. Kör motorn i två minuter ss att tillsatsen cirkuleras i branslesystemet. Motor och bensin kan sedan forvaras i upp till 24帽子ner.

Om du inte haft i bransletillsats maste bensinen tappas ur i ett godkant kär. Kor motorn tills den stannar av branslebrist. Vi rekommender att du har i bransletillsats i dunken där bensinen lagras, Saskatchewan.

Motorola

Byt olja medan motorn fortfarande ar varm.

Felsökning

Behöver du hjälp? Ga in pā BRIGGSandSTRATTON.COM ellr ring 1-800-233-3723.

Modell 50000

Slagvolym	4,94 ci (81 cm3)
Cylinderdiameter	2,047 in (52,00 mm)
Slagländg	1,496 in (38,00 mm)
Oljevolym	13,5 oz (0,4 l)
Tändstiftsgap	0,025 in (0,64 mm)
Åtdragningsmoment, tändstift	180 lb-in (20 Nm)
Luftgapsdiameter	0,012 - 0,020 in (0,30 - 0,51 mm)
Intake Valve Clearance	0,004 - 0,008 in (0,10 - 0,20 mm)
Spel, avgasventil	0,004 - 0,008 in (0,10 - 0,20 mm)
Rektangulär luftfilter	711459
Rektangulär förrenare	711460
Brännsletillsats	5041, 5058
Avstört tändstift	711252
Tändstiftsnyckel	19576
Gnistprovare	19368

Modell 80000*

Slagvolym	7,75 ci (127 cm3)
Cylinderdiameter	2,441 in (62,00 mm)
Slaglängd	1,654 in (42,00 mm)
Oljevolym	18 - 20 oz (0,54 - 0,59 l)
Tändstiftsgap	0,030 in (0,76 mm)
Åtdragningsmoment, tändstift	180 lb-in (20 Nm)
Luftgapsdiameter	0,012 - 0,020 in (0,30 - 0,51 mm)
Intake Valve Clearance	0,002 - 0,004 in (0,05 - 0,10 mm)
Spel, avgasventil	0,002 - 0,004 in (0,05 - 0,10 mm)
Kvadratiskt luftfilter	491588
Kvadratisk förrenare	491435
Rektangulär luftfilter	710265
Rektangulär förrenare	710267
Bränsletillsats	5041, 5058
Avstört tändstift	711252
Tändstiftsnyckel	19576
Gnistprovare	19368

Modell 110000 *

Slagvolym	11,11 ci (182 cm3)
Cylinderdiameter	2,677 in (68,00 mm)
Slaglängd	1,969 in (50,00 mm)
Oljevolym	22 - 24 oz (0,65 - 0,71 l)
Tändistiftsgap	0,030 in (0,76 mm)
Åtdragningsmoment, tändstift	180 lb-in (20 Nm)
Luftgapsdiameter	0,012 - 0,020 in (0,30 - 0,51 mm)
Intake Valve Clearance	0,002 - 0,004 in (0,05 - 0,10 mm)
Spel, avgasventil	0,002 - 0,004 in (0,05 - 0,10 mm)
Kvadratiskt luftfilter	491588
Kvadratisk förrenare	491435
Rektangulär luftfilter	494511
Rektangulär förrenare	492889
Bränsletillsats	5041, 5058
Avstört tändstift	711252
Tändistiftsnyckel	19576
Gnistprovare	19368

Modell 130000 *

Slagvolym	13,18 ci (216 cm3)
Cylinderdiameter	2,835 in (72,00 mm)
Slaglängd	2,087 in (53,00 mm)
Oljevolym	30 - 32 oz (0,89 - 0,95 l)
Tändstiftsgap	0,030 in (0,76 mm)
Åtdragningsmoment, tändstift	180 lb-in (20 Nm)
Luftgapsdiameter	0,012 - 0,020 in (0,30 - 0,51 mm)
Intake Valve Clearance	0,005 - 0,008 in (0,13 - 0,20 mm)
Spel, avgasventil	0,005 - 0,008 in (0,13 - 0,20 mm)
Kvadratiskt luftfilter	491588
Kvadratisk förrenare	491435
Brännsletillsats	5041, 5058
Avstört tändstift	491055
Tändstiftsnyckel	19576
Gnistprovare	19368

Modell 180000 *

Slagvolym	18,12 ci (297 cm3)
Cylinderdiameter	3,150 in (80,00 mm)
Slagliangd	2,323 in (59,00 mm)
Oljevolym	30 - 32 oz (0,89 - 0,95 l)
Tändistiftsgap	0,030 in (0,76 mm)
Åtdragningsmoment, tändstift	180 lb-in (20 Nm)
Luftgapsdiameter	0,012 - 0,020 in (0,30 - 0,51 mm)
Intake Valve Clearance	0,002 - 0,004 in (0,05 - 0,10 mm)
Spel, avgasventil	0,002 - 0,004 in (0,05 - 0,10 mm)
Kvadratiskt luftfilter	491588
Kvadratisk forrenare	491435
Rektangulärt luftfilter	710266
Rektangulär forrenare	710268
Brännsletillsats	5041, 5058
Avstört tändstift	491055
Tändstiftsnyckel	19576
Gnistprovare	19368

Modell 230000, 240000

Slagvolym	23,92 ci (392 cm3)
Cylinderdiameter	3,504 in (89,00 mm)
Slagliängd	2,480 in (63,00 mm)
Oljevolym	30 - 32 oz (0,89 - 0,95 l)
Tändstiftsgap	0,030 in (0,76 mm)
Åtdragningsmoment, tändstift	180 lb-in (20 Nm)
Luftgapsdiameter	0,008 - 0,012 in (0,20 - 0,30 mm)
Intake Valve Clearance	0,004 - 0,006 in (0,10 - 0,15 mm)
Spel, avgasventil	0,004 - 0,006 in (0,10 - 0,15 mm)
Rektangulär luftfilter	710266
Rektangulär förrenare	710268
Brännletillsats	5041, 5058
Avstört tändstift	491055
Tändstiftsnyckel	19576
Gnistprovare	19368

BEGRANSAD GARANTI

Briggs & Stratton Corporation byer ut ell reperar kostnadsfritt motordelar som ar defekta i material ell utforande, ell bada delarna. Fraktkostnader for en produkt, som sands in for reparation ller utbyte under denna garanti, bekostas av koparen. Denna garanti galler under nedanstende tidsperiod och med nedanstende villkor. For garantireparation kontaktas narmaste auktoriserade verkstad som aterfinns pa var aterforsaljolarlokalisatorkarta pa BRIGGSandSTRATTON.COM ell genom att ringa Briggs & Stratton Sweden AB pa 08-4495630 eller genom att sla upp i Gula sidorna.

Annan uttrycklig garanti lamnas inte. Underforstadda garantier, inklusive sadana som avser saljbarhet och lamplighet forett specielt andamal, begransas till ett ar fran inkopet ellr tillagl tllaten utracknng oth aunderforstdda garantier betraktas som ogilta. Vi ansvarar inte for folddskador enigt nagon form av garanti, om sadant undantag kan goras enlg. Visslander eler delstate merger inte begransing av hur langle en underforstandd garanti galler och vissa tillater inte undantagande eberogransning av ansaret for folddskador, sa ovenstaende galler darrfre inte alla kopare. Denna garanti ger specifica tegala rattigheter, men det kan aven finnas andra rattigheter som varierar fran land till land erer stat till stat.

STANDARD GARANTIVILLKOR *▲
Märke/Produkttyp	Privat användning	Kommersiell användning
VanguardTM	2 År	2 År
Extended Life SeriesTM; I/C®; IntekTM I/C®; IntekTM Pro; Professional SeriesTM med Dura-BoreTM gnutjärnsfoder; 850 SeriesTM med Dura-BoreTM gnutjärnsfoder; Snow Series MAXTM med Dura-BoreTM gnutjärnsfoder	2 År	1 År
Alla andra Briggs & Stratton-motorer	2 År	90 dagar

• Dessa ar vara standardvillkor, men ibland foreligger aven annan garantitackning som inte var fastställd vid utgivningsstillfallet. For en forteckning over aktuella garantivillkor for din motor, gà till BRIGGSandSTRATTON.COM eller kontakta den auktoriserade Briggs & Stratton-Återförsäljaren.
  Motorer som anvands paa reservelverk for hemmet garanteras endast for privat anvandning. Denna garanti galler inte for moter pa maskiner som anvands for huvudstrom i stallet fer hushallsstrom. Motorer som anvands i tavlingssyfte erper ta tvlingsbanor tacks inte av garantin.

Garantiperioden bocr den dag den forsta konsumen ell kommersiella slutanvandaren koper motorn och loper under den tidsperiod som uppges i ovanstaende tabell. Med "privat anvanding" avses en konsuments privata anvanding i hushallet. Med "kommersiell anvanding" avses all annan anvanding, inklusive anvanding i kommersielt, inkomstbringande och uthyrningsyyfte. En motor som en gang har anvants kommersielt, sk aerefter alltid betraktas som kommersiell i samband medenna garanti.

Garantiregisteringskort fordras inte for garantireparationer pR Briggs & Stratton-produkter. Spara inkopskvittot. Om inkopskvittot inte kan uppvas vid yrkan pa garantireparation,kommenprodukten tillverkningsdatum att anvandas for att bestamma garantiperioden.

Angaende garantin

Briggs & Stratton vällkommenar möglicheten att utföra garantireparationer och ursäktar sig for olägenheten. Garantireparationer kan utföras på vilken som helst av värà auktoriserade verkestäder. I de flesta fall behandelr va garantireklamationer rutinmässigt men i vissa fall ar garantireparationer inte berättigade.

Om en kund inte ar njod med verkestadens bedomning,kommen en granskning att foretas for att faststalla garantins tillampninq. Be verkestaden sanda in alla uppgifter till distributoren er fabriken for granskning. Om distributoren er fabriken faststaller att reklamationen ar berattigad, fär kunden full ersättning for alla delar som bedöms vara defekta. For att undvika missforstand melan kund och äterforsäljare, tar vi nedan upp nagra motorfel som inte tacks av garantin.

Normal forslitning: For att arbata tillfredsstallande behover motorer, precis som alla andra mekaniska anordninger, periodisk service och utbyte av delar. Garantin tacker inte reparation av en del erer om motor p.g.a. normal forslitning. Garantin galler t.ex. inte nar motorskador uppstatt p.g.a. felaktig anvandning, brist pa rutinunderhall, frakt, hantering, magasinering er felaktig montering. Likaledes upphavs garantin om motorns serienummer har avlagsnats erler om motom har byygts om ell modifierats.

Felaktigt unterhalb: Motorns livslängd beror på de forhällanden under vilka den arbetar och på den vard den fär. Motorer som driver jordfräsr, pumpar och grasklippare arbetar ofta under dammiga och smutsiga forhällanden och slits därfor fortare. Sādant slitage som vällats av smuts, damm, sand frän tändstiftsblästring och liknande Föroreningar som trängt in i motorn på grund av felaktigt unterhalb, tacks inte av garantin.

Denna garanti täcker endast motorrelaterat defekt material och/eller utforande och täcker inte utbyte av uller ersattning for den maskin på vilken motorn kan vara monterad. Garantin täcker inte heller sādana reparationer som fordras p g a:

1 Problem orsakade av delar som inte ar Briggs & Stratton originaldar.
2 Maskinreglage aller montage som forhindrar start, orsakar otilfredsstellandeme motoreffekt aller forkortar motorns livslängd. (Kontakta maskintillverkaren.)
3 Lackande forgasare, igentappta bransleror, fastnade ventiler erer andra skador orsakade av fororenat erer gammalt bransle.

4 Delar som ar branda aller trasiga darfor att motorn har korts med for lite eller fororenad olja, eller olja av fel sort (kontrollera oljenivan och fyl vid behov pa, och byt olja med rekommenderade mellanrum). OIL GARD stanger eventuellt inte av en gäende motor. Motorn kan skadas om oljenivan ar for lag.
5 Reparation aller justering av tillbehör, som t.ex. kopplingar, växelládor, fjärreglage, etc., som inteäre av Briggs & Stratton-fabrikat.
6 Skador och forslitning på delar som vallats av att smuts trängt in i motorn på grund av felaktigt unterhäll erihopsätting av luftrenaren erller användning av icede originalfilter erller -patron. Rengör och/eller byt ut fjrtret med de rekommenderade intervall som anges i instruktsboken.
7 Delar som skadats av rusning aller overhettning orsakad av att kylflansarna och området rund svänghujlet satns agen smuts, grås aller skrρ, uller av att motorn körts i et slutet utrymme med otillräcklig ventilation. Avlagsna motorskrp med de rekommenderade intervall som ange's instruktionsboken.
8 Motor- aller maskindelar som gatt sonder på grund av kraftiga vibrationer orsakade av losa motorfasen, losa skarblad, obalanserade blad eller losa aller obalanserade rotorer, felaktig festsattning av maskinen på motrons vevaxel, rusning aller oversamhet vid körning.
9 Krokig eller avbruten vevaxel som orsakats av att ett fast foremål traffat skärbladen på en grasklippare, eller for hårt spänd V-rem.
10 Rutintrimning ellr -justering av motorn.
11 Motor- eller motordelsfel, som t.ex. forbranningsrum, ventiler, ventilsaten, ventilstyrningar eller brända startmotorlindninger, som orskats av att motorn körts med alternatively brändsen som t.ex. gasol, Naturgas, etc.

Garantireparationer utfors endast pa av Briggs & Stratton Corporation auktoriserade verkestader. Narmaste auktoriserade verkestad hittar du pa.Var likosalatorkarta pa BRIGGSandSTRATTON.com ell genom att ringa Briggs & Stratton Sweden AB pa 08/449 56 30 erler genom att sla upp i Gula Sidorna.

Not for ReproDUCTION

en Briggs & Stratton Engines Are Made Under One Or More Of The Following Patents: Design D-247,177 (Other Patents Pending)
da Briggs & Stratton-motorer fremstilles i henhold til et ull flere af falgende patenter: Design D-247,177 (yderligere patentansogninger indgivet)
de Briggs & Stratton-Motoren werden unter einem oder mehreren der folgenden Patente hergestellt: Konstruktion D-247.177 (andere Patente angemeldet)
el O kvntrpe cnc Briggs & Stratton eivai kataokueaouevu ie bao m n peiooTepe ani takoloue eupaeTeyiec: Xeiaogoc D-247.177 (aAec eupaeTeyiec: EKKPeouv)
es Los Motores Briggs & Stratton Son Fabricados Bajo Una O Más De Las Siguentes Patentes: Diseño D-247.177 (Otras Patentes Pendentes)
Fi Briggs & Stratton-moottoreita koskee yksi tai useampi seuraavista patenteista: Design D-247.177 (muut patentit haussa)
fr Les moteurs Briggs & Stratton sont protégés par un ou plusieurs des brevets suivants: Conception D-247.177 (Demandes d'autres brevets introduites)
It motori Briggs & Stratton sono prodotti utilizzando uno o più dei seguenti Brevetti: Design D-247.177 (Altri brevetti in fase di omologazione)
no Briggs & Stratton motorene er produsert under en ell flere av de folgende patentene: Design D-247.177 (Andre patenter er ammedlt)
nI Briggs & Stratton Motoren Zijn Gemaakt Onder Een Of Meer Van De Volgende Patenten: Design D-247.177 (Andere Patenten Aangevraagd)
Os motores Briggs & Stratton são fabricados sob uma ou mais das seguintes patentes: Design D-247.177 (Outras patentes pendentes)
SV Briggs & Stratton-motorer tilverkas under ett erler flera av nedanstende patent: Design D-247,177 (andra patentsokta)

6,691,683	6,520,141	6,325,036	6,145,487	6,012,420	5,803,035	5,548,955	5,243,878	5,138,996	4,875,448	D 476,629
6,647,942	6,495,267	6,311,663	6,142,257	5,992,367	5,765,713	5,546,901	5,235,943	5,086,890	4,819,593	D 457,891
6,622,683	6,494,175	6,284,123	6,135,426	5,904,124	5,732,555	5,445,014	5,234,038	5,070,829	4,720,638	D 368,187
6,615,787	6,472,790	6,263,852	6,116,212	5,894,715	5,645,025	5,503,125	5,228,487	5,058,544	4,719,682	D 375,963
6,617,725	6,460,502	6,260,529	6,105,548	5,887,678	5,642,701	5,501,203	5,197,426	5,040,644	4,633,556	D 309,457
6,603,227	6,456,515	6,242,828	6,347,614	5,852,951	5,628352	5,497,679	5,197,425	5,009,208	4,630,498	D 372,871
6,595,897	6,382,166	6,239,709	6,082,323	5,843,345	5,619,845	5,320,795	5,197,422	4,996,956	4,522,080	D 361,771
6,595,176	6,369,532	6,237,555	6,077,063	5,823,153	5,606,948	5,301,643	5,191,864	4,977,879	4,520,288	D 356,951
6,584,964	6,356,003	6,230,678	6,064,027	5,819,513	5,606,851	5,271,363	5,188,069	4,977,877	4,512,499	D 309,457
6,557,833	6,349,688	6,213,083	6,040,767	5,813,384	5,605,130	5,269,713	5,186,142	4,971,219	4,453,507	D 308,872
6,542,074	6,347,614	6,202,616	6,014,808	5,809,958	5,497,679	5,265,700	5,150,674	4,895,119	4,430,984	D 308,871

THE POWER WITHIN
