FOLIAGE 6-70 - Elektriska häcksaxar MCCULLOCH - Gratis bruksanvisning och manual

Varumärke	MCCULLOCH
Modell	FOLIAGE 6-70
Produkttyp	Elektrisk häcksax
Strömförsörjning	Nätström 230 V, 50 Hz
Bladlängd	600 mm
Tandavstånd	70 mm
Vikt	3,7 kg
Garanterad ljudeffekt	100 dBA
Uppmätt ljudeffekt	98,5 dBA
Ljudtrycksnivå	88 dBA
Vibrationer främre handtag	2,38 m/s²
Vibrationer bakre handtag	4,32 m/s²
Säkerhet	Dubbel strömbrytare, automatisk avstängning, infällbar kabelhållare
Underhåll	Smörj bladen efter användning, rengöring utan lösningsmedel
Reservdelar	Endast original, auktoriserad reparatör rekommenderas
Lägsta användningsålder	16 år
Överensstämmelse	Europeiska direktiv 89/336/EEG, 98/37/EG, 2000/14/EG

Vanliga frågor - FOLIAGE 6-70 MCCULLOCH

Hur startar man häcksaxen FOLIAGE 6-70?

Tryck på en av strömbrytarna under bakre handtaget och samtidigt på strömbrytaren under främre handtaget. Släpp en av dem för att stanna motorn.

Vilken typ av förlängningssladd ska användas?

Använd en dubbelisolerad förlängningssladd i gott skick med ett skyddat uttag. Anslut förlängningssladden med kabelhållaren först på användningsplatsen.

Hur underhåller man bladen?

Smörj bladen med ett tunt lager olja efter varje användning. Rengör plastdelarna med en torr trasa, utan lösningsmedel.

Vad gör man om kabeln är skadad?

Koppla omedelbart bort apparaten och byt kabel. Använd aldrig apparaten om kabeln är skadad. Låt en auktoriserad reparatör reparera.

Kan man använda apparaten i regn?

Nej, använd inte häcksaxen i regn eller mycket fuktigt väder. Apparaten är avsedd för utomhusbruk i torrt väder.

Vilken skyddsutrustning ska man bära?

Bär arbetshandskar, gummiskor, skyddsglasögon och långa byxor. Undvik lösa kläder.

Hur förvarar man apparaten efter användning?

Koppla bort den, rengör den, smörj bladen och förvara den på en torr plats utom räckhåll för barn. Förvara den inte med sladden lindad runt.

Vilken spänning krävs?

Apparaten fungerar med växelström 230 V. Kontrollera att nätspänningen överensstämmer med den som anges på motorskylten.

Hur byter man ut defekta delar?

Använd endast originalreservdelar och låt en av tillverkaren auktoriserad reparatör utföra reparationen. Demontera aldrig apparaten själv.

Hur klipper man häckar på rätt sätt?

Håll apparaten stadigt med båda händerna, bladen bort från dig. Klipp nedifrån och upp, håll bladen vinkelrätt mot tillväxtriktningen för ett jämnt bladverk.

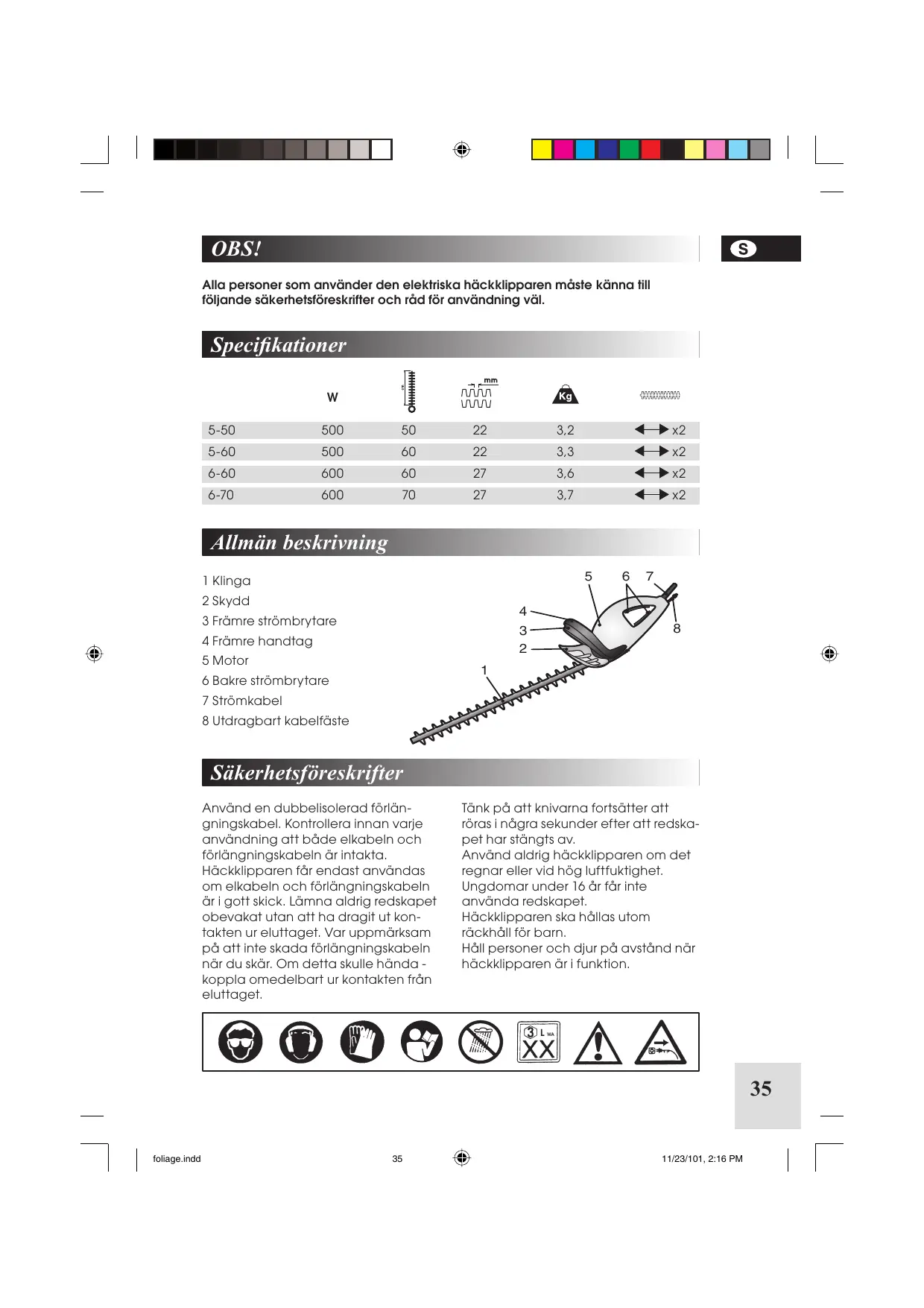

BRUKSANVISNING FOLIAGE 6-70 MCCULLOCH

Alla personer som anvander den elektriska hackklipparen maste kanna till foljande sakerhetsforeskrifter och råd for användning vål.

Specificationer

	W	mm
		VUVV	Kg		xxxxxxxxxx
5-50	500	50	22	3,2	←→x2
5-60	500	60	22	3,3	←→x2
6-60	600	60	27	3,6	←→x2
6-70	600	70	27	3,7	←→x2

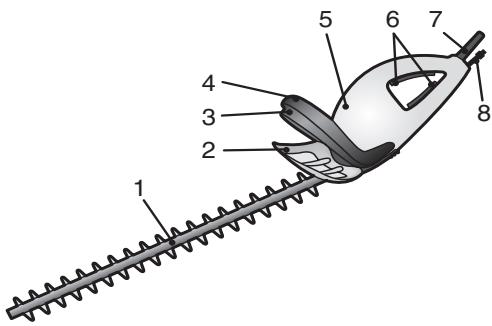

Allman beskrivning

1 Klinga
2 Skydd
3 Främre strombrytare
4 Främre handtag
5 Motor
6 Bakre strömbrytare
7 Strömkabel
8 Utdragbart kabelfaste

Sakerhetsforeskrifter

Använd en dubbelisolerad frolängningskabel. Kontrollera innan varje användning att bade elkabeln och frolängningskabeln ar intakta. Häckklippen fär endast användas om elkabeln och frolängningskabeln ar i gott skick. Lämna aldrig redskapet obevakat utan att ha dragit ut kontakten ur eluttaget. Var uppmärksam pà att inte skada frolängningskabeln nár du skär. Om detta skulle hända -koppla omedelbart ur kontakten frän eluttaget.

Tänk på att knivarna fortsetter att röras i några sekunder after att redskapet har stängts av.

Använd aldrig hackklipparen om det regnar eller vid hög luftfuktigkeit.

Ungdomar under 16 ár fár inte använda redskapet.

Häckklipparen ská hallas utom räckhäll for barn.

Häll personer och djur på avständningar hängklipparen är i Funktion.

Innan redskapet startas bör knivarna smörjas med olja.

Anslut endast frolängningskabeln till häckklippen när den ar på arbet-splatsen och använd det utdragbara kabelfästet.

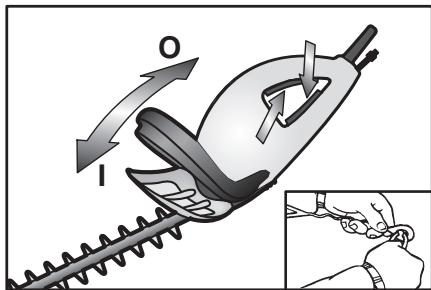

Tryck pæ en av de báda strömbryfarknapparna som sitter under det bakhandtaget och pæ den som aktiveras av havarmen i det främre handtaget for att starta redskapet (Fig. 1).

Motorn stoppas automatiskt sā snartströmbrytarknappen aller det främre

Fig. 1

handtagetslapps.

Underhäll, länge uppehäll i användningen och reparation

Dra alltid ur kontakften innan du utfornagot som helst ingrepp på redskapet.

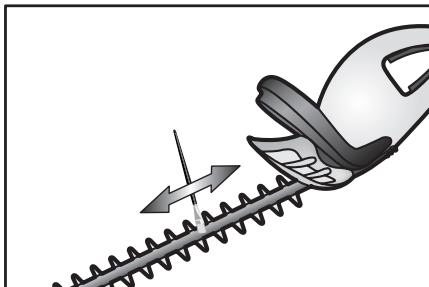

Rengör hackklipparen after varje använding och smörj knivarna med att sunt lager olja (Fig.2). Torka omedelbart bort olja somkommen i kontakt med delar i plast. Använd inga Lossningsmedel aller andra vätskor. Kontrolera att kablarna inte ar skadade och lagg undan dem tillsammans med hackklipparen i ett torrt utrémme.

Montera inte bort nagra delar pa häckklipparen. Om redskapet behöver repareras, vänd dig endast

Fig. 2

till reparatör som ár auktoriserade av tillverkaren.

Krav originella reservdeler om nagon del behover bytas ut.

Goda råd

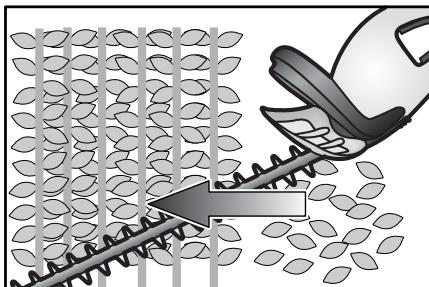

Häll alltid ett fast grepp med bada händerna om höckklippen nar du skär och hall den på sä satt att knivarna ar langt ifrän kroppen. Häll alltid höckklippen framfor dig. Lät forlängningskabeln passera over axeln och försakra dig om att den hälls i den positionen under klippningen. Häll knivarna på tvåren mot kvistarnas riktning (Fig. 3).

Det ar tillrädligt att börja klippa nerifran och sedan gå uppät. Man garanterar ett langvarigt jämnt bladverk om man ger en bredare form nertill i

Fig. 3

forhãllande till toppen.

Elspanning

Kontrollera att elspanningen i nätet motsvarar den som Återges på markplåten som sitter på hackklipparens motor.

Ström

Häckklipparen arbetar endast med växelström.

Kontaktier/förlängningskablar

Vi rekommenderar starkt att ni anvander skyddade uttag, kablar och kontakter i PVC eller typgodkant gummi.

Eluttag

Verktyget maste anslutas till ett eluttag med passande effekt och inte ett for belysning.

OBS! innehållet ienna manual friar inte användaren frän forsiktighetsatgär der vad gäller sakerhet och korrekt användning.

Föraldradeprodukter och miljön

Om du en dag anser att din produit behöver bytas ut ellr om du inte langre behöver den - tänk pà miljön! Din lokala áterförsäljare tar emot din gamla maskin och ordnar med saker undanröjning for att skydda miljön.

Information om overensstammelse med EU-direktiv

Provexemplaret av den testade Produkten overensstämmer med fällande EU-direktiv:

98/37/EEC Maskindirektiv

73/23/EEC Direktiv for Lagspanning

89/336/EEC Direktiv for Elektromagnetisk kompatilitet

93/68/EEC Direktiv for CE-markning

2000/14/EEC Direktiv (Annex V)

Niva effekt ljud-garanterad: LWA 100 (dBA) (ISO 3744)

Uppmatt Ijudeffektniva: LWA 98,5 (dBA) (ISO 3744)

Registrarade ljdtrycksnivær LpA 88 (dBA) (ISO 7182)

Vibrationsniväer registrarade vid användarens handposition var vid:

VARNING: stäng av och dra ur kontakten frän eluuttaget innan du lagar eller rengör redskapet och om kabeln har trasslats till.
Använd en hösisolerad förlängningskabel som överensstämmer med gällande normer.
- Varje gäng du startar hackklippa-ren bör du Först fösakra dig om att förlängningskabeln inte ligger i klippningsområdet.
Bär kroppnärä plagg och skyddskläder. Vi rekommenderar gummihandskar och ytterskor i gummi. Bär alltid ett lämpligt skydd for ögonen, d v s skyddsglasögon.
För ALDRIG hackklippen nara kroppen ell kläderna när den startas ell er i Funktion. Kontrolera att knivarna intekommen ikontakt med nagot innan du startup redskapet.
Använd langbyxor for att skydda benen. Forsakra dig om att du stär stadigt på marken sä du inte tappar balansen.
Lämna ALDRIG din maskin obe-vakad nar den ar ansluten till elström-men.
Anvand ALDRIG nagot redskap när du artrött ellerräpaverkad av mediciner,alkohol elleraandra droger.
Häll alltid häckklipparen utom räckhäll for barn Eventuella personer som befinner sig på arbetsplatsen maste hallas på sakerhetsavstand.
Följ alltid de lokala sakerhetsreglerna och foreskrifterna i amnet.
- Använd ALDRIG hackklipparen i luftkrets med potentiell explosionsrisk. Det ar bra om operatoren alltid har ett forsta-hjälpenset nara till hands.
Flytta ALDRIG din maskin genom att dra i kabeln och ryck inte i kabeln for att lossa kontaktdonen. Forvara

kabeln langt ifrnan varmekallor, olja och vassa kanter.

• Innan du anvander redskapet, kontrllerera alltid att isoleringen på bade strömkabeln och forlängningskabeln ar intakt, utan skärningar och avskrapninger.
• Byt omedelbart ut en skadad kabel.
  Anvand alltid din maskin pà det satt som angs ienna manual.

Maskinen ar konstruerad for upratt
använding och om den används på
annat satt kan det orsaka skador.

Det ar inte tillaet for personer som inte ar bekanta medenna typ av maskin ell er som inte har last denna manual att anvanda maskinen.
Använd INTE Lösningsmedel aller rengöringsmedel für att rengörä din maskin.

Använd ett trubbigt polerstål for att ta bort smutsen.

• Dra alltid ur elkontakten innan du rengör redskapet.
  Vi rekommenderar dessutom att ovana användare instrueras om korrekt och saker användning av häckklipparen innan den tas i bruk.
  Använd endast originella tillbehör och reservdelar für att garantera maximal sakerhet och en lang livslängd på redskapet.
• Du hittar namnet på närmaste auktoriserat Servicecentrum i haftet Servicestationer som bifogas i forpackningen. Vi rekommenderar att du alltid läter en auktoriserad reparator kontrollera - och vid behov reparera - din maskin

För hekkeklipperen tas i bruk anbefa- les det at en smrer klippebladene med olje.

Skjøteledningen må kobles til hekkeklipperen på arbeidsstedet ved Å anvende det utfrekkbare kabelfestet. Hekkeklipperen startes ved Å trykke på en av de to utlønsningsbryterne som befinner under det bakre händataket, og bryfteren som drives ved hjelp av hendelen som er koblet på det fremre händataket (Fig.1).

pà fremre delen av händtaket.

Produkter som har gatt ut av bruk og miljoet
