Produkttyp	Automatisk armblodtrycksmätare
Märke	Braun
Modell	ExactFit 5 BP6200
Mått (ungefär)	120 x 80 x 50 mm
Vikt (utan batterier)	Cirka 500 g
Strömförsörjning	4 alkaliska AA-batterier (LR6)
Batteritid	Cirka 300 mätningar
Mätmetod	Oscillometrisk
Mätområde - Blodtryck	0 till 300 mmHg
Mätområde - Puls	40 till 199 slag/min
Noggrannhet - Blodtryck	± 3 mmHg
Noggrannhet - Puls	± 5 % max.
Minneskapacitet	60 mätningar per användare (Användare A och B)
Huvudfunktioner	Automatisk uppblåsning, detektering av oregelbunden hjärtrytm, WHO/ESH-indikator för blodtrycksnivå, 7-dagars medelvärde (morgon/kväll/dag), bakgrundsbelysning
Manschettstorlekar	Small/Medium (22-32 cm) och Large/XLarge (32-42 cm)
Drifttemperatur	+10 °C till +40 °C
Förvaringstemperatur	-20 °C till +60 °C
Drift-/förvaringsfuktighet	Mindre än 85 % RH
Atmosfärstryck	860 till 1 060 hPa
Klassificering	IP22-skydd, Klass BF, intern strömförsörjning
Underhåll och rengöring	Rengör enheten med en lätt fuktad trasa och milt rengöringsmedel; manschetten med en torr trasa. Använd inte starka rengöringsmedel.
Säkerhet	Använd inte i närvaro av brandfarlig anestesiblandning; använd inte på sår eller skada; kontakta läkare vid arytmi eller pacemakeranvändning.
Reservdelar och reparerbarhet	Manschetter finns i två storlekar; demontera inte enheten; kontakta kundtjänst för reparation.
Allmän information	Livslängd: 5 år; överensstämmer med EU-direktiv; garanti via konsumentkort.

Vanliga frågor - ExactFit 5 BP6200 BRAUN

Hur ställer jag in datum och tid på Braun ExactFit 5 BP6200?

Stäng av enheten. Tryck på inställningsknappen (4) tills året blinkar. Använd justeringsknappen (1) för att ändra året. Tryck på inställningsknappen igen för att gå till månad, dag, timme och minut. Bekräfta genom att trycka på inställningsknappen en sista gång.

Hur väljer jag användare A eller B?

Se till att enheten är avstängd. Flytta användarväljaren (6) till Användare A eller Användare B. Användarläget blinkar på LCD-skärmen. Du kan sedan utföra mätningen.

Vad betyder symbolen för oregelbunden hjärtrytm (IHR)?

Denna symbol (ett hjärta med en vågig linje) visas om en oregelbunden puls detekteras under mätningen. Det kan bero på rörelse, prat eller arytmi. Om den visas ofta, kontakta läkare.

Hur tolkar jag WHO-indikatorn för blodtrycksnivå?

WHO/ESH-indikatorn är en färgskala från grönt (normalt blodtryck) till rött (svår hypertoni). Efter varje mätning visar en markör din nivå. Använd det som daglig referens, men kontakta läkare om du är osäker.

Hur rengör jag blodtrycksmätaren och manschetten?

Rengör enheten med en lätt fuktad trasa och milt rengöringsmedel, torka sedan med en torr trasa. För manschetten, använd en torr trasa. Använd inte starka rengöringsmedel och doppa inget i vatten.

Vad gör jag om displayen visar 'E1'?

Felet 'E1' indikerar att manschetten inte är korrekt fastsatt. Fäst manschetten igen enligt instruktionerna och gör om mätningen.

Hur visar jag medelvärdet för de senaste 7 dagarna?

Tryck på medelvärdesknappen (15). Första trycket visar medelvärdet för hela dagen. Andra trycket ger morgonmedelvärdet, tredje trycket kvällsmedelvärdet. Fjärde trycket återgår till dagens medelvärde. Medelvärden beräknas automatiskt.

Vad är minneskapaciteten för ExactFit 5 BP6200?

Enheten sparar de senaste 60 mätningarna för varje användare (A och B), totalt 120 mätningar. De äldsta mätningarna skrivs över automatiskt när minnet är fullt.

Hur raderar jag alla lagrade data?

Tryck på minnesknappen M (2) i mer än 5 sekunder. Displayen visar blinkande 'dEL ALL' för vald användare. Tryck på M igen för att bekräfta. Data för båda användarna raderas separat.

När ska jag byta batterier i blodtrycksmätaren?

Byt batterier när indikatorn för låg batterinivå blinkar på skärmen. Använd 4 nya alkaliska AA-batterier (LR6). Efter byte, ställ in datum och tid före nästa mätning.

BRUKSANVISNING ExactFit 5 BP6200 BRAUN

Sådan foretages målingen

BP6200: 60 målinger per bruger

Läs bruksanvisningen.

Apparatens artikelnummer och serienummer finns tryckta på etiketten på produktens baksida.

Avsedd användning av Braun ExactFit 3 och ExactFit 5

Brauns blodtrycksmätare för överarmen har utvecklats för att ge exakta och behagliga blodtrycksmätningar. Noggrannheten i mätningarna med Brauns blodtrycksmätare för överarmen testades vid tillverkningstillfället och har bevisats i kliniska tester i enlighet med ESH.

Viktigt att veta om blodtryck

Blodtrycket varierar under dagens lopp. Det stiger kraftigt tidigt på morgonen och sjunker sedan framåt förmiddagen. Blodtrycket går upp igen på eftermiddagen och sjunker sedan ner till en låg nivå på natten. Det kan också variera under korta tidsperioder. Därför kan också resultaten i efter varandra följande mätningar variera.

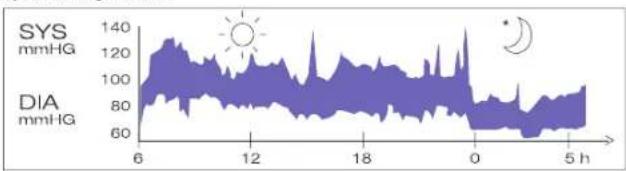

Blodtrycksmätningar gjorda på en frisk 31-årig man, uppmätta med 5 minuters intervall.

Blodtryck som mäts på läkarens mottagning ger bara ett momentant värde. Upprepade mätningar i hemmet ger en bättre bild av det faktiska blodtrycket och hur värdena varierar under vardagliga förhållanden.

Dessutom har många individer ett annat blodtryck hemma eftersom de ofta är mer avslappnade i den miljön än på läkarens mottagning. Regelbundna mätningar av blodtrycket i hemmet kan ge din läkare värdefull information om dina normala blodtrycksvärden under dina "vardagliga" förhållanden.

Världshälsoorganisationen (WHO) har satt upp följande standard för blodtrycksvärden mätta vid vilopuls:

Blodtryck(mmHg)	Normala värden	Lindrig hypertoni	Kraftig hypertoni
SYS = systole upp till 140 140-180 över 180(övre tryck)
DIA – diastole upp till 90 90-110 över 110(undre tryck)

• För att säkerställa exakta mätresultat, läs igenom hela bruksanvisningen.
• Denna produkt är endast avsedd för hemmabruk. Förvara produkt och batterier oåtkomliga för barn.
• Personer som lider av hjärtarytmi, vaskulära sammandragningar, åderförkalkning, diabetes eller använder pacemaker ska rådfråga sin läkare innan de själva mäter sitt blodtryck, eftersom variationer i blodtrycksvärden kan uppkomma vid sådana tillfällen.
• Om du står under medicinsk behandling eller tar någon medicin, rådfråga först din läkare.
• Användningen av denna blodtrycksmätare ska på intet sätt ses som ersättning för läkarbesök.

Produktbeskrivning (Se sida 2-3, lg. 1)

1. Startknapp
2. Minnesknapp M
3. Knapp för inställning av datum/tid ▲
4. Knapp för inställning Ⓛ
5. Knapp för genomsnitt
6. Väljare för användare A/B
7. LCD-display
8. Slanganslutning
9. Anslutning
10. Manschett (levereras med två manschetter)
11. Luftslang
12. Batterilucka (4 x 1,5V AA-batterier [LR6])

Sätta i batterier (Se Jg. 2-3)

• Ta av locket till batterilacket på apparatens undersida och sätt i 4 alkaliska AA LR6-batterier med + och - på rätt plats (se symbolerna i botten på batteriutrymmet).
• Obs! ställ in Datum och Tid på nytt varje gång nya batterier sätts i för att säkerställa att mätresultaten lagras med korrekt tidsinformation.

Kassera endast batterier som är helt tomma. De får inte kastas med det vanliga avfallet, utan ska tas tillvara på lämpliga återvinningsplatser eller där du köpt dem.

Viktiga regler för exakta blodtrycksmätningar

• Mät alltid blodtrycket vid samma tidpunkt på dagen, helst på morgon och kväll, och under likartade förhållanden.
• Mät inte inom 30 minuter från rökning, kaffedrickning eller måltid. Ta av klocka och smycken från den arm som manschetten ska sitta på.
• Då blodtrycket mäts, sitt ner, ta det lugnt, håll dig stilla och prata eller rör dig inte.
• Dra åt manschetten så att den sitter ordentligt på armen. Manschetten ska sitta i hjärthöjd.
• Rör inte vid enheten under mätning eftersom att den då inte ger ett riktigt mätresultat.
• Gör mätningen tyst och stilla i en avslappnad ställning.
• Sitt på en stol med fötterna plant mot golvet.
• Dra inte på manschetten över en jacka eller en tröja eftersom den då inte mäter korrekt.
• Ta bort kläder som sitter åt om vänsterarmen.

Vrid inte blodtrycksmanschetten i någondera riktning. Fyll inte manschetten om den inte är trädd över armen för att mäta. Försök aldrig att byta ut eller ta isär några delar av displayen eller manschetten. Undvik att tappa eller utsätta enheten för våld. Enheten är inte anpassad för användning om din arm har sår eller är skadad.

Val av rätt manschett

För att få korrekt värde är det viktigt att välja den manschettstorlek som passar bäst på överarmen. Välj manschettstorlek efter omkretsen på din arm och se till att nedre kanten av manschetten är 2-3 cm ovanför armbågen.

• Liten/medelstor manschett = 22-32 cm armomkrets - Stor/extra stor manschett = 32-42 cm armomkrets

Sätta på blodtrycksmanschetten

1. Trä änden på blodtrycksmanschetten längst från slangen genom metallringen så att det blir en ögla. Den släta ytan ska vara på insidan av manschetten.

Fig. 4

1. Koppla in luftslangen i anslutningen (Fig. 4).
2. Om manschetten satts på korrekt är kardborrebandet på yttre delen av manschetten och metallringen rör inte vid huden (Fig. 5).
3. Trä manschetten över den vänstra armen. Nedre delen av manschetten ska vara ungefär 2-3 cm ovanför armbågen. Slangen ska ligga över artären på insidan av armen (Fig. 6).

Fig. 7

Fig. 9

1. Dra manschetten så att dess övre och nedre kant sitter åt ordentligt om armen.
2. Då manschetten är korrekt placerad, tryck fast kardborrebandet mot manschetten (Fig. 7).
3. Denna manschett är klar att användas om märket < > befinner sig Inom < > som markerats med två pilar när manschetten spänts fast runt din arm (Fig. 8).
4. Sitt på en stol och lägg upp armen på ett bord så att manschetten är på samma höjd som hjärtat (Fig. 9).

Displayen på BP6000/BP6100 och BP6200

* endast BP6200 Obs! På BP6200 tänds bakgrundsbelysningen när apparaten sätts på och lyser sedan tills enheten kopplas av.

Välj läge

Välja användare A/B

• Se till att produkten är i avstängt läge.
• Skjut användarväljaren till A eller B. Det aktuella användarläget blinkar på LCD-displayen.

WHO/ESH-indikatorn för utvärdering av blodtrycksvärden

Den här enheten har en indikator för blodtrycksnivå som fastställts enligt WHO och ESH (European Hypertension Society Guidelines) 2007. För varje mätning som visas på skärmen kommer markören att visa blodtrycksnivå med motsvarande färgkod, från grön till röd. Du kan använda klassificeringen dagligen för att hjälpa dig förstå din blodtrycksnivå. Om klassifikationsnivån bekymrar dig, bör du kontakta läkare.

Ställa in månad, dag och tid.

a. Koppla av enheten för att ställa in datum och tid. b. Användaren trycker på Ⓤ (4) för att starta inställning av året. Då blinkar "year", och användaren kan trycka på ⚠ för att ändra året, ett steg i taget. c. Användaren trycker på ⏻ (4) för att starta inställning av månad. Då blinkar "month", och användaren kan trycka på ▲ (3) för att ändra månaden, ett steg i taget. d. Användaren trycker på Ⓤ (4) för att starta inställning av dag. Då blinkar "day", och användaren kan trycka på ⚠ för att ändra dagen, ett steg i taget. e. Användaren trycker på ⏻ (4) för att starta inställning av timme. Då blinkar "hour", och användaren kan trycka på ▲ (3) för att ändra timmen, ett steg i taget. f. Användaren trycker på Ⓤ (4) för att starta inställning av minut. Då blinkar "minute", och användaren kan trycka på ▲ (3) för att ändra minuten, ett steg i taget. g. Användaren trycker på Ⓜ (4) för att gå ur inställning av dag och tid. Då upphör alla blinkningar.

Obs! Håll ner inställningsknappen för att bläddra bland inställningarna.

Göra en blodtrycksmätning

Linda manschetten runt armen (se "Sätta på blodtrycksmanschetten" ovan).

1. Sitt rakt upp på en stol för att få rätt ställning.
2. Tryck på och släpp upp startknappen ⏻ (1). Då visas datum/tid och aktuell användare.
3. Ställ väljaren för användare A/B (6) till A för användare A eller B för användare B. Då visas symbolen för användare A eller B på displayen.
4. Tryck på och släpp upp startknappen ⏻ (1). Då visas alla symbolerna på displayen i 2 sekunder. Enheten nollställer sig automatiskt. Symbolen för blodtrycksmätning blinkar på displayen, lufttrycket pumpas automatiskt upp till ett visst tryck och mätningen börjar.

Du ska inte röra dig eller tala under blodtrycksmätningen.

1. När lufttrycket har ökat, tas pulsen, och hjärtrytmsymbolen ♥ börjar blinka.
2. Resultaten och WHO-indikatorpilen visas på displayen efter mätningen.

När du är klar med blodtrycksmätningen stänger du av enheten genom att trycka på startknappen ⏻ (1). Alternativt stänger den av sig automatiskt efter 1 minut.

Minnesfunktion

Blodtrycksmätaren modell BP6000 kan lagra de senaste 40 avläsningarna för båda användarna, modell BP6100 de senaste 50 och modell BP6200 de senaste 60 avläsningarna för båda användarna.

Lagra mätningsdata

Efter varje mätning kommer värdena för systoliskt tryck, diastoliskt tryck, puls, tid och datum för mätningen att sparas automatiskt. Minne #01 är alltid den senaste mätningen. Då minnet är fullt kommer den äldsta mätningen att raderas.

Tryck på minnesknappen M (2) för att se lagrade data. På displayen visas senaste data i minnet (sys/dia/pull) med datum/tid för mätningen, IHB (oregelbunden hjärtrytm - endast BP6200) och WHO-indikator. Tryck på minnesknappen M (2) för att se föregående data. Kontrollera att rätt användare, A eller B, är vald.

Snittfunktion för BP6000

Tryck på snittknappen för att visa genomsnittet för de tre senaste avläsningarna på displayen. Tryck på snittknappen igen för att rensa displayen i 0,5 sekunder. Därefter visas resultat igen.

Snittfunktion för BP6100

Tryck på snittknappen för att visa dagssnittet för de senaste sju dagarna på displayen. Tryck på snittknappen igen för att rensa displayen i 0,5 sekunder. Därefter visas resultaten igen.

Snittfunktion för BP6200

Tryck på snittknappen för att visa dagssnittet för de senaste sju dagarna på displayen. Tryck på snittknappen (5) en andra gång för att visa morgonsnittet för de senaste sju dagarna på displayen. När resultatet är morgonhypertoni visas symbolen för morgonhypertoni. Tryck på snittknappen (5) en tredje gång för att visa kvällssnittet för de senaste sju dagarna på displayen. Tryck på snittknappen (5) en fjärde gång för att visa dagssnittet för de senaste sju dagarna igen.

Radera data

Om du håller ner minnesknappen M (2) i mer än 5 sekunder, blinkar "dEL ALL" på displayen (följt av A om användarväljaren står på A) eller "dEL ALL" (följt av B om användarväljaren står på B).

Tryck på minnesknappen M (2) igen. Då visas "—" på displayen, vilket betyder att alla lagrade uppgifter för den användaren har raderats.

Detektor för oregelbunden hjärtrytm (endast BP6200)

När denna symbol visas indikerar det att en viss oregelbundenhet i pulsen har upptäckts under mätningen. Prat, rörelse, vibrationer eller en oregelbunden puls under mätningen kan leda till att symbolen visas. Vanligen finns det ingen anledning till oro, men om symbolen kommer fram ofta, rekommenderar vi att du kontaktar sjukvården. Enheten kan på intet sätt ersätta en hjärtundersökning, men ändå göra nytta genom att upptäcka oregelbunden puls på ett tidigt stadium.

Indikator för svagt batteri

När indikatorn för svagt batteri lyser på LCD-displayen, betyder det att batterierna börjar bli dåliga och behöver bytas till nya alkaliska LR6 (AA)-batterier.

** Efter batteribyte går enheten till Tidsinställningsläget automatiskt och visar tiden för den senaste mätningen på LCD-displayen. Ställ in datum/tid innan nästa mätning görs för att få korrekt snittresultat.

Förvaring och rengöring

• Förvara alltid enheten i sin väska då den inte används.
• Placera inte enheten i direkt solljus, i hög temperatur eller på fuktiga och dammiga platser.
• Förvara den aldrig i extremt låga (under -20 °C) eller höga (över 60 °C) temperaturer.
• Använd en mjuk trasa fuktad med vatten eller mild tvållösning för att rengöra enheten och en torr trasa att torka av med efteråt. Använd en torr trasa för att torka av manschetten då den blivit smutsig.
• Använd aldrig lösningsmedel eller starka rengöringsmedel vid rengöring.
• Om enheten inte ska användas under lång tid ska batterierna tas ur. (Läckande batterivätska kan vara skadlig).
• Modifiera inte enheten. Öppna ALDRIG enheten! Då blir tillverkarens garanti ogiltig.

Kalibrering

Denna produkt har kalibrerats under tillverkningen. Om den används i enlighet med bruksanvisningen krävs ingen periodisk kalibrering. Om ni vid något tillfälle ifrågasätter mätningens noggrannhet ska ni kontakta vår servicerepresentant (kontaktuppgifter finns på sista sidan) eller gå till: www.hot-europe.com/support.

Denna enhet är inte avsedd att ersätta regelbundna kontroller hos din läkare. Du ska fortsätta att gå till läkaren regelbundet för att få professionellt avlästa värden.

De tre första siffrorna efter LOT-numret är tillverkningsdagen. Nästa två siffror är de två sista siffrorna i tillverkningsåret, och bokstäverna på slutet är tillverkaren av produkten. LOT 15614VTN av denna produkt tillverkades exempelvis dag 156 år 2014 av tillverkaren med identifikationen VTN.

Vad gör man om .....

Problem Orsal	Åtgård
Symbol för hjärtrytm	Visas under mätningen och blinkar då puls upptäcks.	• Mätning pågår, sitt stilla.
Indikator för svagt batteri	Visas då batterierna är svaga eller batterierna är felaktigt placerade.	• Byt ut alla batterierna mot nya. Sätt i batterierna korrekt. Kontrollera +/- placeringen.
Mätningsfel Visas inte kan måtas.Error	Visas då korrekt blodtryck och puls inte kan måtas.	• Tryck på "start/stop" på nytt och gör om mätningen.• Kontrollera att manschetten sitter korrekt enligt instruktionerna.• Kontrollera att det inte är några knutar eller trassel på slangen.• Kontrollera handflatan för överdriven ansträngning.• Se till så att det inte förekommer prat eller rörelser under mätningen.• Se till att kroppsställningen är korrekt.
E1 visas Manschetten sitter inte stadigt • Fäst om manschetten och gör om mätningen.
E2 visas Manschetten sitter mycket hårt • Fäst om manschetten och gör om mätningen.
E 10 eller E 11 Monitorn kände av en rörelse eller prat, eller pulsen var för svag, under mätningen.		• Slappna av en stund och mät igen.
E20 visas Mätprocessen känner inte av pulssignalen.		• Lossa på ärmen och mät sedan igen.
E21 visas Felaktigt värde • Slappna av en stund och mät igen.
EE 3 - EE15	Fel vid mätning • Gör om mätningen	Om felet kvarslår ska du kontakta försäljaren eller vår kundtjänst för vidare hjälp. Se garantin beträffande kontaklinformation och arvisningar om returnering.

Specifikationer

Mätmetod

Oscillometrisk

Modellnummer BP6000, BP6100, BP6200

Mätintervall Tryck 0-300 mmHg

Puls 40-199 slag/minut

Noggrannhet Tryck +/- 3 mmHg

Puls +/- 5% max.

Uppblåsning Deluxe automatisk

Display: LCD (flytande kristall) - systoliskt, diastoliskt tryck och puls.

På BP6200: bakgrundsbelysning

Minneskapacitet BP6000: 40 uppsättningar per användare

BP6100: 50 uppsättningar per användare

BP6200: 60 uppsättningar per användare

Manschettstorlek: Liten manschett = 22-32 cm armomkrets

Stor manschett = 32-42 cm armomkrets

Driftstemperatur: +10° till +40 °C, lägre än 85 % relativ luftfuktighet

Förvaringstemperatur: +20° till +60°C, lägre än 85 % relativ luftfuktighet

Atmosfäriskt drifttryck: 860-1 060 hPa

Enhetens vikt: Cirka 500 g (utan batterier)

Strömförsörjning: alkaliska batterier: 4 x AA (LR6)

Batteriernas livslängd: 300 mätningar

Läs igenom bruksanvisningen.

Om enheten inte används inom specificerade intervall för temperatur, luftfuktighet och

atmosfäriskt tryck kan mätningens tekniska noggrannhet inte garanteras.

Klassificering:

- Internt strömförsörjd utrustning

• Typ BF-utrustning
• IP22: Skyddad mot solida främmande föremål större än 12,5 mm i diameter. Skyddad mot droppande vatten i en vinkel på 15° oavsett riktning.
• Ska inte användas i anslutning till lättantändliga narkosmedel nära luft, syre eller kväveoxid.
• Kontinuerlig användning med korttidsladdning

Driftstemperatur

Förvaringstemperatur

Luftfuktighet vid förvaring

Kan ändras utan föregående meddelande.

Produkten är utformad i enlighet med EG-direktivet 93/42/EEG om medicintekniska produkter. Enheten överensstämmer med följande standarder:

• EN 60601-1: 2006 + AC:2010 – Allmänna fordringar beträffande säkerhet och väsentliga prestanda • EN 60601-1-2:2007 - Tilläggsstandard för elektromagnetisk kompatibilitet
• EN 60601-1-11:2010 - Elektrisk utrustning för medicinskt bruk - Tilläggsstandard för utrustning och system för användning i hemlik värdmiljö
• EN 1060-1:1995 + A2:2009 - Blodtrycksmätare för indirekt blodtrycksmätning - Allmänna krav
• EN 1060-3:1997 + A2:2009 - Blodtrycksmätare för indirekt blodtrycksmätning - Särskilda krav för mekaniska blodtrycksmätare.
• EN 1060-4:2004 - Blodtrycksmätare för indirekt blodtrycksmätning - Tester för att bestämma systemets noggrannhet i automatiska blodtrycksmätare för indirekt blodtrycksmätning.

MEDICINSK ELEKTRISK UTRUSTNING är i behov av speciella försiktighetsåtgärder avseende EMC. För detaljerad beskrivning av EMC-krav, var god kontakta ett auktoriserat servicecenter (se garantin).

Bärbar och mobil RF-kommunikationsutrustning kan påverka medicinteknisk utrustning.

Kasta inte i det vanliga avfallet då dess livslängd är slut. Lämna in apparaten till återförsäljaren eller ta med den till en avfalls-/återvinningscentral.

Garanti

Kundkort finns på vår hemsida på www.hot-europe.com/support

Supportnummer för ditt land finns på den sista sidan i den här bruksanvisningen.

Enhetens LOT- och SN-nummer finns på märketiketten på baksidan av produkten.

Vägledning och tillverkarens deklaration – elektromagnetiska emissioner
Den elektriska utrustningen för medicinskt bruk (ME) är avsedd att användas i den elektromagnetiska miljö som specificeras nedan. Kunden eller användaren av ME-utrustningen ska se till att den används i en sådan miljö.
Emissionstest	Överensstämmelse	Elektromagnetisk miljö – vägledning
RF-emissioner CISPR 11	Grupp 1	ME-utrustningen använder RF-energi endast för dess interna funktion. Därför är dess RF-emissioner mycket låga och orsakar sannolikt inga störningar av näraliggande elektronisk utrustning.
RF-emissioner CISPR 11	Klass B Överensstämmer
Harmoniska emissioner IEC 61000-3-2	Ej tillämpligt	ME-utrustningen drivs enbart med batteri.
Spänningsfluktuationer/ flimmeremissioner	Ej tillämpligt

Avståndsberäkning för utrustning som inte är livsuppehållande (överensstämmelse 3 Vrms/3 V/m)
Sändarens nominella maximala uteffekt (W)	Separationsavständ i enlighet med sändarens frekvens (m)
	150 kHz till 80 MHz i ISM-band d = 3,5/V1	80 MHz till 800 MHz d = 3,5/E1	80 MHz till 2,5 GHz d = 7/E1
0,01 0,12 0,12 0,23
0,1 0,37 0,37 0,74
1 1,17 1,17 2,33
10 3,69 3,69 7,38
100 11,67 11,67 23,33

Vägledning och tillverkarens deklaration – elektromagnetisk immunitet
ME-utrustningen är avsedd att användas i den elektromagnetiska miljö som specificeras nedan. Kunden eller användaren av ME-utrustningen ska se till att den används i en sådan miljö.
Immunitetstest IEC60601-testnivå		Överensstämmelsenivå	Elektromagnetiskmiljö – vägledning
Elektrostatisk ur-laddning (ESD)IEC 61000-4-2	± 6 kV kontakt ± 8 kV luft	Överensstämmer	Golv ska vara av trä, betong eller karamiska plattor. Om golv är täckta med syntetmaterial, ska den relativa luftfuktigheten vara minst 30 %
Utstrålad RIFEC 61000-4-3	3 V/m 80 MHztill 2,5 GHz	Överensstämmer	Fältstyrkor utanför den skarmade platsen från fasta RF-sändare, vilket fastställts genom en elektromagnetisk platsundersökning, ska understiga 3 V/m.Interferens kan förekomma i närheten av utrustning märkt med följande symbol:[IMAGE]Beräkning av separationsavständ tillhandahåls över. Om det finns en känd sändare kan den specifika distansen beräknas med ekvationerna.
Ledningsbunden RIFEC 61000-4-6	3 Vrms 150 kHz till 80 MHz	Ej tillämpligt(inget elektriskt kablage)
Elektrisk snabb transientIEC 61000-4-4	± 2 kV för nät-strömsledning ± 1 kV för ingångs-/utgångledningar	Ej tillämpligt	ME-utrustningen drivs enbart med batteri.
StötpulsIEC 61000-4-5	± 1 kV differentialläge ± 2 kV likfasläge(common mode)	Ej tillämpligt
Kraftfrekvent magnetfältIEC 61000-4-8	3 A/m Överensstämmer		Kraftfrekventa magnetfält ska vara på nivåer som kannetecknar en typisk kommersiell eller sjukhusmiljö.
Spänningsänkningar, kortvariga avbrott och spänningsvariationer i inmatningsledningarIEC 61000-4-11	>95 % fall under 0,5 cykel60 % fall under 5 cykler70 % fall under 25 cykler95 % fall under 5 sek.	Ej tillämpligt	ME-utrustningen drivs enbart med batteri.

SI Slovenščina

Nameravana uporaba naprave Braun ExactFit 3 in ExactFit 5
