Ürün Türü	Otomatik Kol Tansiyon Aleti
Marka	Braun
Model	ExactFit 5 BP6200
Boyutlar (yaklaşık)	120 x 80 x 50 mm
Ağırlık (pilsiz)	Yaklaşık 500 g
Güç Kaynağı	4 adet AA (LR6) alkalin pil
Pil Ömrü	Yaklaşık 300 ölçüm
Ölçüm Yöntemi	Osilometrik
Ölçüm Aralığı - Tansiyon	0 ila 300 mmHg
Ölçüm Aralığı - Nabız	40 ila 199 atım/dakika
Hassasiyet - Tansiyon	± 3 mmHg
Hassasiyet - Nabız	± %5 maks.
Hafıza Kapasitesi	Kullanıcı başına 60 ölçüm (Kullanıcı A ve B)
Ana Fonksiyonlar	Otomatik şişirme, düzensiz kalp atışı dedektörü, WHO/ESH tansiyon seviyesi göstergesi, 7 günlük ortalama fonksiyonu (sabah/akşam/gün), arka ışık
Manşon Boyutları	Küçük/Orta (22-32 cm) ve Büyük/Çok Büyük (32-42 cm)
Çalışma Sıcaklığı	+10 °C ila +40 °C
Depolama Sıcaklığı	-20 °C ila +60 °C
Çalışma/Depolama Nem Oranı	%85 RH'den az
Atmosfer Basıncı	860 ila 1060 hPa
Sınıflandırma	IP22 Koruması, BF Sınıfı, dahili güç kaynağı
Bakım ve Temizlik	Cihazı hafif nemli bir bez ve yumuşak bir temizleyici ile temizleyin; manşonu kuru bir bezle temizleyin. Güçlü deterjanlar kullanmayın.
Güvenlik	Yanıcı anestezik karışım varlığında kullanmayın; yara veya hasar üzerinde kullanmayın; aritmi veya kalp pili kullanımı durumunda bir doktora danışın.
Yedek Parçalar ve Onarılabilirlik	İki boyda manşon mevcuttur; cihazı sökmeyin; herhangi bir onarım için satış sonrası servise başvurun.
Genel Bilgiler	Kullanım ömrü: 5 yıl; CE direktiflerine uygun; tüketici kartı ile garanti.

Sık sorulan sorular - ExactFit 5 BP6200 BRAUN

Braun ExactFit 5 BP6200'de tarih ve saat nasıl ayarlanır?

Cihazı kapatın. Ayarlama düğmesine (4) yıl yanıp sönene kadar basın. Yılı değiştirmek için ayar düğmesini (1) kullanın. Ay'a, ardından güne, saate ve dakikaya geçmek için ayarlama düğmesine tekrar basın. Son kez ayarlama düğmesine basarak onaylayın.

Kullanıcı A veya B nasıl seçilir?

Cihazın kapalı olduğundan emin olun. Kullanıcı anahtarını (6) Kullanıcı A veya Kullanıcı B konumuna getirin. Kullanıcı modu LCD ekranda yanıp söner. Ardından ölçüme devam edebilirsiniz.

Düzensiz kalp atışı sembolü (IHR) ne anlama gelir?

Bu sembol (dalgalı çizgili bir kalp), ölçüm sırasında nabızda bir düzensizlik tespit edilirse görünür. Bunun nedeni hareket, konuşma veya aritmi olabilir. Sık sık görünüyorsa, bir doktora danışın.

WHO tansiyon seviyesi göstergesi nasıl yorumlanır?

WHO/ESH göstergesi, yeşilden (normal tansiyon) kırmızıya (şiddetli hipertansiyon) kadar renkli bir ölçektir. Her ölçümden sonra bir imleç seviyenizi gösterir. Günlük referans olarak kullanın, ancak şüphe durumunda doktorunuza danışın.

Tansiyon aleti ve manşon nasıl temizlenir?

Cihazı hafif nemli bir bez ve yumuşak bir temizleyici ile temizleyin, ardından kuru bir bezle silin. Manşon için kuru bir bez kullanın. Güçlü deterjanlar kullanmayın ve hiçbir şeyi suya daldırmayın.

Ekranda 'E1' görünürse ne yapmalı?

'E1' hatası, manşonun iyi takılmadığını gösterir. Talimatları izleyerek manşonu tekrar takın ve ölçümü yeniden başlatın.

Son 7 günün ortalama ölçümleri nasıl görüntülenir?

Ortalama düğmesine (15) basın. İlk basış tüm günün ortalamasını gösterir. İkinci basış sabah ortalamasını, üçüncü basış akşam ortalamasını verir. Dördüncü basış gün ortalamasına döner. Ortalamalar otomatik olarak hesaplanır.

ExactFit 5 BP6200'ün hafıza kapasitesi nedir?

Cihaz, her kullanıcı (A ve B) için son 60 ölçümü saklar, toplam 120 ölçüm. Hafıza dolduğunda en eski ölçümler otomatik olarak silinir.

Kayıtlı tüm veriler nasıl silinir?

Bellek düğmesi M'ye (2) 5 saniyeden uzun süre basın. Ekranda seçili kullanıcı için yanıp sönen 'dEL ALL' görüntülenir. Onaylamak için M'ye tekrar basın. İki kullanıcının verileri ayrı ayrı silinir.

Tansiyon aletinin pilleri ne zaman değiştirilmelidir?

Ekranda zayıf pil göstergesi yanıp söndüğünde pilleri değiştirin. 4 adet yeni AA (LR6) alkalin pil kullanın. Değiştirdikten sonra bir sonraki ölçümden önce tarih ve saati ayarlayın.

KULLANIM KILAVUZU ExactFit 5 BP6200 BRAUN

Braun ExactFit 3 ve ExactFit 5 kullanım amacı

Braun, koldan ölçer tansiyon aleti, doğru ve rahat tansiyon ölçümleri almak için geliştirilmiştir. Braun koldan ölçer tansiyon aletinin ölçme doğruluğu, ESH standardı doğrultusunda üretim sırasında test edilmiş ve klinik araştırmalarda kanıtlanmıştır.

Tansiyon hakkında bilmeniz gerekenler

Tansiyon, gün boyunca sürekli olarak değişir. Sabahın erken saatlerinde hızla yükselir ve öğleden önce düşer. Tansiyon, öğleden sonra tekrar yükselir ve nihayet geceleyin düşük bir düzeye iner. Ayrıca kısa bir süre boyunca da değişebilir. Bu nedenle, arka arkaya yapılan ölçümlerden alınan sonuçlar değişkenlik gösterebilir.

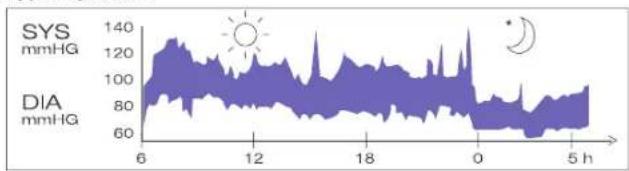

31 yaşında, sağlıklı bir erkeğin 5 dakika aralıklarla ölçülmüş tansiyon değerleri. Bir doktorun muayenehanesinde ölçülen tansiyon sadece anlık bir değer sağlar. Evde tekrar tekrar yapılan ölçümler, kişinin gündelik koşullardaki gerçek tansiyon değerlerini daha iyi yansıtır.

Ayrıca birçok insan, evde ölçüldüğünde daha farklı bir tansiyona sahiptir, çünkü insanlar evlerinde kendilerini doktor muayenehanesindeyken olduğundan daha rahat hissederler. Evde alınan düzenli tansiyon ölçümleri, doktorunuza gerçek "gündelik" koşullardaki normal tansiyonunuza ilişkin değerli bilgiler sağlayabilir. Dünya Sağlık Örgütü (DSÖ), kalp atışı dinlenme halindeyken ölçüldüğünde standart tansiyon değerlerini aşağıdaki gibi belirlemiştir.

Tansiyon (mmHg)	Normal değerler	Hafif yüksek tansiyon	Yüksek tansiyon
SYS = büyük tansiyon (üstteki değer)	140'a kadar	140-180	180'In üzerinde
DIA = küçük tansiyon (alttaki değer)	90'a kadar	90-110	110'un üzerinde

- Doğru ölçme sonuçları elde edebilmek için, tüm kullanma talimatlarını başından sonuna kadar dikkatle okuyun.

• Bu ürün sadece evde kullanmaya yöneliktir. Ürünü ve pillerini çocuklardan uzakta tutun.
• Kalp ritim bozukluğu, damar tıkanıklığı, kol ve bacaklarda damar sertliği, şeker hastalığı bulunan kişiler veya kalp pili kullanan kişiler, tansiyonlarını kendileri ölçmeden önce doktorlarına danışmalıdır, çünkü bu gibi durumlarda tansiyon değerlerinde sapmalar ortaya çıkabilir.
• Tıbbi tedavi görüyorsanız veya ilaç alıyorsanız, lütfen önce doktorunuza danışın.
• Bu tansiyon ölçerin kullanılmasının, doktorunuza danışmanın yerini alması amaçlanmamıştır.

Ürün açıklaması (Bkz. sayfa 2-3, şekil. 1)

1. Başlat düğmesi
2. Hafıza düğmesi
3. Tarih / saat ayarlama düğmesi ▲
4. Ayar düğmesi
5. Ortalama alma düğmesi
6. Kullanıcı A / B anahtarı
7. LCD ekran
8. Hortum bağlantı noktası
9. Konektör
10. Kol manşeti (2 manşetle birlikte sağlanır)
11. Hava hortumu
12. Pil bölmesi kapağı (4 X 1,5V AA tipi (LR6) piller)

Pilleri takma (Bkz. şekil. 2-3)

• Unitenin alt tarafından pil bölmesi kapağını kaldırın ve 4 adet AA LR6 alkalin pili doğru yönde yerleştirin (pil bölmesindeki simgeye bakın).
• Not: Ölçüm sonuçlarının doğru tarih ve saatle saklanmasını sağlamak için, yeni piller taktıktan sonra tarih ve saati her zaman yeniden ayarlayın.

Yalnızca tükenmiş pilleri atın. Tükenmiş piller, evsel atık olarak atılmamalı, uygun toplama sahalarına veya perakende satıcınıza gönderilmelidir.

Doğru tansiyon ölçümü için temel kurallar

• Ölçümleri her zaman günün aynı saatinde, ideal olarak sabahları ve akşamları, aynı koşullarda yapın.
• Sigara içtikten, kahve veya çay tükettikten sonra 30 dakika içinde ölçüm yapmayın.
• Manşeti ölçüm yapılacak kola takmadan önce kol saatinizi ve takılarınızı çıkarın.
• Ölçüm yaparken oturun, gevşeyin, kıpırdamadan durun ve hareket etmeyin veya konuşmayın.
• Manşeti kolunuzun etrafına çok sıkı olmayacak şekilde sarın. Manşet, kalp seviyesinde olmalıdır.
• Ölçüm sırasında üniteyi sarsmayın, yoksa düzgün bir ölçüm yapılamaz.
• Ölçümü, gevşek bir pozisyonda sakince yapın.
• Ayaklarınız yere düz basar şekilde bir sandalyeye oturun.
• Manşeti ceket veya kazak kolunuzun üzerine sarmayın, yoksa ölçüm yapılamaz.
• Sıkı oturan giysileri sol kolunuzdan çıkarın.

Şekil. 2

Şekil. 3

• Manşeti herhangi bir şekilde bükmeyin.
• Kolunuzun etrafına sarılı değilken, monitörün manşetini sıkmayın.
• Manşet dahil, monitörün herhangi bir parçasını sökmeye veya değiştirmeye çalışmayın.
• Ürünü düşürmeyin veya güçlü bir darbeye maruz bırakmayın.
• Kolunuzda yara veya zedelenme varsa cihazı kullanmayın.

Doğru Manşeti Seçme

Doğru ölçüm için, kolunuza en iyi uyan doğru boydaki manşetin seçilmesi önemlidir. Manşet boyunu kolunuzun çevresine göre seçin ve manşetin alt kısmının dirseğinizin 2-3 cm yukarısında olmasını sağlayın.

- Küçük/Orta Manşet = 22-32 cm kol çevresi

- Büyük/Ekstra Büyük Manşet = 32-42 cm kol çevresi

Manşetin takılması

1. Kol manşetinin hortumdan en uzak olan ucunu, metal halkadan geçirip kaydırarak dirseğinize takın. Yumuşak kumaş, manşetin iç tarafında olmalıdır.

Şekil 4

Şekil 5

1. Hava hortumunu konnektöre takın (Şekil 4).
2. Manşet doğru şekilde yerleştirilmişse, cırt cırtlı bant manşetin dış kısmında olacak ve metal halka cildinize temas etmeyecektir (Şekil 5).
3. Sol kolunuzu manşetin ilmeğinden geçirin. Manşetin alt kısmı, dirseğin yaklaşık 2–3 cm yukarısında olmalıdır. Hortum, kolun iç kısmındaki kol atardamarının üzerinde bulunmalıdır (Şekil 6).

Şekil 7

Şekil 8

Şekil 9

1. Manşeti çekerek, üst ve alt kenarların kolunuzun etrafında sıkıca sarılmasını sağlayın (Şekil 7).
2. Manşet doğru şekilde yerleştirildiğinde, cırt cırtlı bandı manşetin üst üste binen tarafına bastırın.
3. Manşet kolunuzun etrafına sarıldığında, < > ibaresi, iki okla belirtilen < > ibaresinin içerisinde kalıyorsa, manşet kullanılmaya uygundur (Şekil 8).
4. Bir sandalyeye oturun ve kolunuzu masaya koyarak, manşetin kalbinizle aynı seviyede olmasını sağlayın (Şekil 9).

BP6000 / BP6100 ve BP6200 Ekranı

* sadece BP6200 içindir. Not: BP6200'de, ünite açıldığında, düğmelere basıldığında veya sonuçlar görüntülendiğinde arka ışık yanar ve ünite kapatılıncaya kadar açık kalır.

Mod seçimi

Kullanıcı A / Kullanıcı B seçme

- Ürünün güç kapalı modda olduğundan emin olun.

- Kullanıcı anahtarını kullanıcı A veya kullanıcı B tarafına kaydırın; mevcut kullanıcı modu LCD ekranda yanıp söner.

Tansiyon verilerini değerlendirmeye yönelik DSÖ/ESH göstergesi

Bu cihazda DSÖ ve 2007 Avrupa Hipertansiyon Derneği (ESH) Rehber İlkeleri'ne göre tesis edilmiş bir tansiyon düzeyi göstergesi bulunmaktadır. Ekranda görüntülenen her algoritma için, imleç tansiyon düzeyini yeşil ile kırmızı arasında ilgili renk kodu ile gösterir. Bu sınıflandırmayı günlük olarak kullanmak, tansiyon düzeyinizi anlamada size yol gösterebilir. Sınıflandırma düzeyinden gerçekten endişe duyuyorsanız doktorunuza başvurmalısınız.

Ay, gün ve saati ayarlama

a. Gün/saat ayarlamak için cihazı kapatın. b. Yılı ayarlamak için ayar düğmesi ⏻ (4)'e basın; ekranda "yıl" yanıp söner. Yılı "1" kademe artırarak ayarlamak için ayarlama tarih/saat ayar düğmesi ▲ (3)'e basın. c. Ay ayarlamayı başlatmak için ⏻ (4)'e basın; ekranda "ay" yanıp söner. Ayı "1" kademe artırarak ayarlamak için ▲ (3)'e basın. d. Gün ayarlamayı başlatmak için ⏻ (4)'e basın; ekranda "gün" yanıp söner. Günü "1" kademe artırarak ayarlamak için ▲ (3)'e basın. e. Saat ayarlamayı başlatmak için ⏻ (4)'e basın; ekranda "saat" yanıp söner. Saati "1" kademe artırarak ayarlamak için ▲ (3)'e basın. f. Dakika ayarlamayı başlatmak için ⏻ (4)'e basın; ekranda "dakika" yanıp söner. Dakikayı "1" kademe artırarak ayarlamak için ▲ (3)'e basın. g. Kullanıcı tüm tarih/zaman ayarlamayı sonlandırmak için (4)'e basar ve tüm yanıp sönmeler durur.

Not: Ayarlama düğmesini basılı tutmak değeri kaydırır.

Ölçüm yapma

Manşeti kol etrafına sarın (yukarıda "manşetin takılması" kısmına bakınız).

1. Sandalyede dik durun ve duruşunuz düzgün olsun.
2. "Start" (başlat) ⏻ (1) düğmesine basıp serbest bırakın, tarih/saat ve mevcut kullanıcı gösterilir.
3. A/B anahtarını (6) kullanıcı A için A'ya veya kullanıcı B için B'ye getirin, LCD ekran kullanıcı A veya B sembolünü gösterir.
4. "Start" (başlat) ① düğmesine basıp bırakın; ekrandaki tüm simgeler 2 saniye boyunca gösterilir. Cihaz otomatik olarak sıfıra ayarlanır. Tansiyon ölçülüyor sembolü ekranda yanıp söner ve hava basıncı otomatik olarak belirli bir basınç düzeyine pompalayıp ölçüme başlanır. Kan basıncı ölçümü yapılırken hareket etmeyin ve konuşmayın.
5. Hava basıncı arttıktan sonra nabız saptanır ve kalp hızı sembolü "Sembol" ♥ yanıp sönmeye başlar.
6. LCD ekran ölçümden sonra sonuçları ve DSÖ göstergesi okunu gösterir.

Kan basıncı ölçümü yaptıktan sonra cihazı "start" (başlat) ⏻ (1) düğmesine basarak kapatın veya cihaz 1 dakika sonra otomatik olarak kapanır.

Hafıza İşlevi

BP6000 tansiyon ölçer her kullanıcı için son 40 ölçümü, BP6100 için her kullanıcı için 50 ölçümü ve BP6200 için her kullanıcı için 60 ölçümü belleğinde saklar.

Ölçüm verilerini saklama

Her tansiyon ölçümünden sonra, büyük tansiyon, küçük tansiyon, nabız hızı ve o günün tarih ve saati otomatik olarak saklanır. Hafıza no. 01 her zaman en son olandır. Hafıza dolduğunda, en eski değerlerin üzerine yazılır.

Saklanmış verileri gözden geçirmek için hafıza M (2) düğmesine basın. Son hafıza verileri (sys/dia/pul) ve ölçüm tarih ve zamanı, düzensiz kalp atımı (sadece BP6200 için) ve Dünya Sağlık Örgütü (DSÖ) göstergesi LCD üzerinde görülür. Önceki verileri göstermek için hafıza M (2) düğmesine tekrar basın. Kullanıcı A veya B'nin doğru seçilmiş olduğundan emin olun.

BP6000 ortalama işlevi

LCD üzerinde son 3 ölçümün ortalamasını göstermek üzere ortalama (5) düğmesine basın. Ortalama düğmesine tekrar basarsanız LCD 0,5 saniye için silinir ve sonra sonuçlar tekrar gösterilir.

BP6100 ortalama işlevi

LCD üzerinde son 7 günün tam gün ortalamasını göstermek üzere ortalama (5) düğmesine basın. Ortalama düğmesine tekrar basarsanız LCD 0,5 saniye için silinir ve sonra sonuçlar tekrar gösterilir.

BP6200 ortalama işlevi

LCD üzerinde son 7 günün tam gün ortalamasını göstermek üzere ortalama (5) düğmesine basın. LCD üzerinde son 7 günün sabah ortalamasını göstermek üzere ortalama düğmesine ikinci bir kez basın. Sonuç sabah hipertansiyonu gösterirse "sabah hipertansiyonu simgesi" gösterilir. LCD üzerinde son 7 günün akşam ortalamasını göstermek üzere ortalama düğmesine üçüncü bir kez basın. Son 7 günün tam gün ortalamasını göstermek üzere ortalama düğmesine dördüncü bir kez basın.

Verileri silme

Kullanıcı hafıza M (2) düğmesine basıp 5 saniye basılı tutar, LCD ekranda "dEL ALL" (HEPSİNİ SİL) ("kullanıcı anahtarı Kullanıcı A tarafındansa kullanıcı A simgesi görülür") veya "dEL ALL" (HEPSİNİ SİL) (kullanıcı anahtarı Kullanıcı B tarafındansa kullanıcı B simgesi görülür) yanıp söner.

Tekrar hafıza M(2) düğmesine basın, LCD “—” göstererek karşılık gelen kullanıcının tüm saklanmış verilerinin silindiğine işaret eder.

Düzensiz kalp atışı saptayıcı (sadece bp6200)

Bu simgenin 😊 görünmesi, ölçüm sırasında belirli bir nabız düzensizliği saptandığını belirtir. Ölçüm sırasında konuşmak, hareket etmek, sallanmak veya düzensiz bir nabız, bu simgenin görünmesine neden olabilir. Genellikle bu simgenin görünmesi bir kaygı sebebi değildir, fakat bu simge sık sık görünüyorsa, tıbbi yardım almanızı öneririz. Bu cihaz, bir kardiyak muayenenin yerini almaz, fakat nabız düzensizliklerini erken bir aşamada saptamak için kullanılabilir.

Zayıf pil göstergesi

Zayıf pil göstergesi ■+ ekranda yanıp sönmeye başladığında, pil zayıflamış demektir ve dört pilin alkalin LR6 (AA) pillerle değiştirilmesi gerekir.

** Pilleri değiştirdikten sonra, cihaz otomatik olarak saat-ayar moduna girer ve en son ölçümü ekranda gösterir. Ortalama sonucunu doğru almak için, sonraki ölçüme geçmeden önce lütfen tarih / saat'i ayarlayın.

Saklama ve temizleme

• Kullandıktan sonra üniteyi her zaman taşıma çantasında tutun.
• Ürünü doğrudan güneş ışığına, yüksek sıcaklığa veya nemli ve tozlu yerlere koymayın.
• Aşırı derecede düşük (-20 °C'den düşük) veya yüksek (60 °C'den yüksek) sıcaklıklarda saklamayın.
• Çantayı temizlemek için su veya yumuşak temizlik deterjanı bulunan bir bez parçası kullanın ve ardından kuru bir bez parçasıyla kurulayın. Kirlendiğinde manşeti silmek için kuru bir bez parçası kullanın.
• Temizlemek için herhangi bir güçlü temizleyici kullanmayın.
• Ünite uzun süre kullanılmayacaksa, pilleri çıkarın. (Pil sıvısının sızması zararlı olabilir).
• Cihazda değişiklik yapmayın. ASLA cihazı açmayın! Cihazın açılması, üretici garantisini geçersiz kılacaktır.

Kalibrasyon

Bu ürün, üretim tarihinde kalibre edilmiştir. Talimata göre kullanılırsa periyodik kalibrasyon gerekmez. Ölçüm doğruluğundan şüphe duyduğunuzda lütfen servis temsilcimiz ile irtibata geçin (irtibat bilgileri için son sayfaya bakın) veya www.hot-europe.com/support adresini ziyaret edin.

Bu cihazın doktorunuz tarafından düzenli kontrollerin yerini alması amaçlanmamıştır. Lütfen profesyonel bir ölçüm için doktorunuza düzenli olarak gitmeye devam edin.

Üretim tarihi cihaz arkasında bulunan LOT ile verilir. LOT Numarasının ilk 3 rakamı üretim tarihinin gününü gösterir. Sonraki 2 rakam üretim takvim yılının son iki rakamını ve sondaki harfler ürünün üreticisini gösterir. Örn. LOT 15614VTN bu ürünün VTN tanımlayıcılı üreticide 2014 yılında 156. günde yapıldığını gösterir.

Sorun giderme

Sorun Sebep	Özüm
Kalp atış simgesi	Ölçme durumunda görünür ve nabız saptandığında yanıp sönmeye başlar.	• Ölçüm yapıliyor, hareketsiz kalın.
Zayif pil göstergesi	Pil voltajı aşırı derecede düşük olduğunda veya pillerin konumu yanlış olduğunda görünür.	• Dört pilin tümünü yenileriyle değiştirin. Pilleri doğru konumda yerleştirin. +/- konumlarına dikkat edin.
Ölçme hatası	Doğru tansiyon ve nabız elde edilemediğinde görünür.	• “Başlatma/Durduma” düğmesine yeniden basın ve ölçümü tekrarlayın.• Manşetin, talimatlara uygun şekilde sarıldığını kontrol edin.• Hortumda hiçbir kıvrılma bulunmadığını kontrol edin.• Avucunuzla kuvvet uygulamadığınızı kontrol edin.• Ölçüm sırasında konuşma veya hareket olup almadiğini kontrol edin.• Vüçudun doğru pozlsyonda olduğunu kontrol edin.
E1 görülür	Manşet sağlam değildir	• Manşeti tekrar sıkın ve tekrar ölçün.
E2 görülür	Manşet fazla sıkıdır	• Manşeti tekrar sıkın ve tekrar ölçün.
E 10 veya E 11	Monitör hareket, konuşma saptadı veya ölçüm yapılırken nabız çok zayıf.	• Bir saniye rahatlayın ve sonra tekrar ölçün.
E20 görülür	Ölçme işlemi, nabız sinyalini saptamamaktadır.	• Koldaki kıyafetleri gevşetin ve tekrar ölçün.
E21 görülür	Ölçüm yanlıştir	• Bir saniye rahatlayın ve sonra tekrar ölçün.
EE 3 - EE15	Ölçüm sırasında hata	• Ölçümü tekrar yapın. Problem devam ederse daha ileri yardım için satıcı veya müşteri hızmetleri bölümümüzle irtibat kurun. İrtibat bilgisi ve iade talimati için garantiye belgesine bakın.

Teknik özellikler

Ölçme yöntemi Osilometrik

Model numarası BP6000, BP6100, BP6200

Ölçme aralığı Basınç 0\~300 mmHg

Doğruluk

Nabız 40\~199 atım/dakika

Basınç +/- 3 mmHg

Nabız +/-%5 maks.

Şişme Delüks otomatik

Ekran

Sıvı kristal ekran – büyük tansiyon, küçük tansiyon, nabız hızı

BP6200 için Arka Işıklı Ekran

Hafıza ayarları

BP6000: kullanıcı başına 40 ayar

BP6100: kullanıcı başına 50 ayar

BP6200: kullanıcı başına 60 ayar

Manşet Boyu Küçük manşet = 22-32 cm kol çevresi

Büyük manşet = 32-42 cm kol çevresi

Çalıştırma sıcaklığı

+10 °C - +40 °C, %85'ten düşük bağlı nem.

Saklama sıcaklığı

-20 °C - +60 °C, %85'ten düşük bağlı nem.

Çalıştırma atmosferik basıncı

860-1060 hPa

Ünitenin ağırlığı

Güç kaynağı: Alkalın pil: 4 x AA (LR6)

Pil ömrü: 300 kez ölçüm

Otomatik kapanma: 1 dakika boyunca kullanılmadığı zaman

Aksesuarlar

4 pil, 2 kol manşeti ve tüp, kullanma talimatı, çanta, seyahat

çantasi

Hizmet ömrü:

5 yıl.

ÖNEMLİ

Çalıştırma talimatlarını okuyun.

Cihaz belirtilen sıcaklık, nem ve atmosferik basınç aralıkları dahilinde kullanılmadığı

takdirde, ölçümün teknik doğruluğu garanti edilemez.

Sınıflandırma:

• Dahili güçle çalışan ekipman • BF Tipi Ekipman
• IP22: 12.5 mm çapındaki ve daha büyük katı yabancı cisimlere karşı korumalıdır.
• Cihaz düşey doğrultuda 15°'ye kadar eğildiğinde, dikey olarak düşen su damlalarına karşı korumalıdır.
• Hava, oksijen veya azot oksit karışımlı yanıcı anestezi gazlarının varlığında kullanılmaya uygun değildir.
• Kısa süreli yüklemeyle kesintisiz çalıştırma

Çalıştırma sıcaklığı

Saklama sıcaklığı

Saklama sırasındaki nem

Önceden bildirim yapılmaksızın değişikliğe tabidir.

Bu ürün, AT Direktifi 93/42/AET (Tıbbi Cihaz Direktifi) hükümlerine uygundur. Bu cihaz, aşağıdaki standartlara uygundur:

• EN 60601-1: 2006 + AC:2010 - Temel güvenlik ve elzem performans için genel gereklilikler
• EN 60601-1-2:2007 - Elektromanyetik uyumluluk gereklilikleri ve testleri
• EN 60601-1-11:2010 - Evde sağlık bakımı ortamında kullanılan tıbbi elektrikli sistemler ve tıbbi elektrikli ekipman gereklilikleri
• EN 1060-1:1995 + A2:2009 - Noninvaziv sfigmomanometreler - genel gereklilikler • EN 1060-3:1997 + A2:2009 - Noninvaziv sfigmomanometreler - Elektromekanik kan basıncı ölçüm sistemleri için ek gereklilikler.
• EN 1060-4:2004 - Noninvaziv sfigmomanometreler - Otomatik noninvaziv sfigmomanometrelerin genel sistem doğruluğunu belirlemek için test işlemleri.

TIBBİ ELEKTRİKSEL EKİPMAN, EMC konusunda özel önlemler gerektirir. EMC gereklilikleri hakkında ayrıntılı açıklama için lütfen yetkili bir Servis Merkezi ile bağlantıya geçin (bkz. garanti).

Taşınabilir ve mobil RF iletişim cihazları elektrikli sağlık cihazlarını etkileyebilir.

Lütfen bu ürünü, faydalı ömrünün sonunda evsel atıklarla birlikte atmayın. Ürün, yerel perakendecinizde veya ülkenizde bulunan uygun toplama noktalarında atılabilir.

Garanti

Tüketici Kartı'na web sitemizden erişebilirsiniz: www.hot-europe.com/support

Ülkenizdeki Destek iletişim numaralarını bulmak için, lütfen bu kılavuzun son sayfasına bakınız.

Cihazınızın LOT ve SN bilgisi ürünün arkasındaki derecelendirme etiketinde basılıdır.

Kılavuz ve üretici beyanı – elektromanyetik emisyonlar
Bu TE ekipman (Tıbbi Elektrikli Ekipman), aşağıda belirtilen elektromanyetik ortamda kullanıma yönelikir. TE ekipman tüketicisi veya kullanıcıısının, ekipmanın böyle bir ortamda kullanıldığı temin etmesi gerekir.
Emisyon Testi Uygunluk Elektromanyetik ortam – kılavuz
RF Emisyonları CISPR 11	Grup 1	TE ekipmanı, RF enerjisini sadece iç fonksiyonu için kullanmaktadır. Bu nedenle, RF emisyonları çok düşüktür ve etrafındaki elektronik ekipmanda herhangi bir parazite neden olma ihtimalleri bulunmamaktadır.
RF Emisyonları CISPR 11	B Sınıfı	Uygundur
Harmonik emisyonlar IEC 61000-3-2	Uygulanabilir değildir	TE ekipman, yalnızca pil ile çalışmaktadır.
Gerilim dalgalanmaları / titreşim emisyonları	Uygulanabilir değildir

Yaşam Desteği Sağlamayan Ekipmanın Ayrı Olma Mesafesi Hesabı(3Vrms / 3V/m uygunluk)
Vericinin nominal çıkış gücü (W)	Vericinin frekansına göre ayrı olma mesafesi (m)
	ISM bantlanında150 kHz ila 80 MHz d = 3.5/V1	80 MHz ila800 MHz d = 3.5/E1	800 MHz ila2.5 GHz d = 7/E1
0.01 0.12 0.12 0.23
0.1 0.37 0.37 0.74
1 1.17 1.17 2.33
10 3.69 3.69 7.38
100 11.67 11.67 23.33

Kılavuz ve üretici beyanı – elektromanyetik bağışıklık
Bu TE ekipman, aşağıda belirtilen elektromanyetik ortamda kullanıma yöneliktir. TE ekipman tüketicisi veya kullanıcıısının, ekipmanın böyle bir ortamda kullanıldığını temin etmesi gerekir.
Bağışıklık testi	IEC60601 test seviyesi	Uygunluk seviyesi	Elektromanyetik ortam – kılavuz
Elektrostatik boşalım (ESD)IEC 61000-4-2	± 6kV Temas ± 8kV Hava	Uygundur	Yer döşemesi ahşap, beton veya fayans olmalıdır. Yer döşemesi sentetik malzemeyle kaplı ise, bağlı nem en az %30 olmalıdır.
Işınan RFIEC 61000-4-3	3 V/m 80MHz ila 2.5GHz	Uygundur	Sabit RF vericilerinden korunmuş olan konum dışındaki alan kuvvetleri, elektromanyetik saha incelemesi aracılığıyla belirlendiği üzere, 3 V/m'den daha az olmalıdır.Aşağıdaki sembolle işaretli ekipmanın civarında parazit meydana gelebilir:[IMAGE]Ayn olma mesafesinin hesabı yukandaki verilmiştir. Bilinen bir verici mevcut olduğu takdirde, bu denklemler kullanılarak özel mesafe hesaplanabilir.
İletilen RFIEC 61000-4-6	3Vrms 150kHz ila 80MHz	Uygulanabilir değildir (elektriklikablo tertibatı bulunmamaktadır)
Elektriksel hızlı geçiciIEC 61000-4-4	+2kV elektrik hattı ± 1kV giriş-çıkış hatları	Uygulanabilir değildir	TE ekipman, yalnızca pil ile çalışmaktadır.
DalgalanmaIEC 61000-4-5	± 1kV diferansiyel ± 2kV ortak	Uygulanabilir değildir
Güç frekanslı manyetik alanIEC 61000-4-8	3 A/m	Uygundur	Güç frekanslı manyetik alan, normal bir ticari ortamda veya hastane ortamında bulunan normal bir konuma özgü seviyelerde olmalıdır.
Güç kaynağı giriş hatlarındaki ani gerilim düşüşleri, kısa kesintiler ve gerilim değişimleriIEC 61000-4-11	>%95 düşüş 0.5 devir%60 düşüş 5 devir%70 düşüş 25 devir%95 düşüş 5 sn.	Uygulanabilir değildir	TE ekipman, yalnızca pil ile çalışmaktadır.
الدبل الارشادي وبيان الشركة المُصنّة - 문اعة الكهرو meetطيسية. هذا hijاز الطبي الكهرباني معد للاستخدام في البीئة الكهرو meetطيسية المحددة Sesند. يجب أن يح踞 العمل أو مستخدم جوزر الطبيNWBIATي على للاستخدام في هذه البीئة.
البीئة الكهرو meetطيسية.الدبل الارشادي	مستوى النواقق	مستوى الافتestivalIEC60601	الختر Kontاعة
جب أن تكون الراضيات من الخشب أو الأسمت أو بناط السرا milk. إذا كانت latticeات م Peninsula مظعée بمادة مضعée فيجب أن تكون الروية النسبية 30% على الأقل.	certifications	6 كيلو قوتتع像 لللاسم8 كيلو قوتل للهواء8	الت.Qriqغ الكهروستويكي(ESD)IEC 61000-4-2
جب أن konن قوي المجل الصادر من اجهزة الارسل ثانات ذات التردد الراويي وال envelopes خارج الم Outlook المحوي، كما يcdcدها المسع الكهرو meetطاني لل-powered, أقل من 3 قوت/ ports. قد Combined تداخل بال测评 من اجهزة التي تحمل الرزم therلي: ( )# )# ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## #	certifications	3 قوت/ ports/ ports 80 م Econom هرتر إلى 25 حجمها هرتر	التردد الراويي المنيمتIEC 61000-4-3
	لا نطEtق(لا تجعاسلاك) كهرباني accounting	3 قوت لجز متوسطMROB 150 كيلو هرترإلى 80 م Econom هرتر	التردد اللاستلكيمُواشIEC 61000-4-6
يجبت هذا hijاز الطبي الكهرباني على المطريات ققط كصدر للطاقة.	لا نطEtq	2 كيلو قوت临港poolط الإدارد بالطاقة1 كيلو قوت لخpoolطالمDDL/المخرج	الاستجابة الكهربانياتالسر ingةIEC 61000-4-4
	لا نطEtq	1 كيلو قوت للاستفاعالمباين2 كيلو قوت للاستفاعالمتمالل	النفاع التيارIEC 61000-4-5
	certifications	3 أmentsير/ ports	المجال المغاطيسيstdو تردد الطQLATEIEC 61000-4-8
جبت هذا hijاز الطبي الكهرباني على المطريات ققط كصدر للطاقة.	لا نطEtq	95 كيلو 5-0#doora60 كيلو 5-5#dorats70 كيلو 25#doora95 كيلو 5-###	حالات هفوب الجدهالاعاقات القصيرةوكتابات الجيه في خطرم潼l presentsورIEC 61000-4-11
