BRUKSANVISNING 425-439 Anslut

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Montera inte lampan mot brännbara ytor.

• Innan installation eller underhåll utförs ska nätspänningen kopplas från.
• Kontrollera att strömkretsens totala spänning, inkl. denna belysning, inte överstiger det maximala tillåtna värdet.

RESPEKT FÖR EL!

Nyinstallationer och utökning av befintliga anläggningar ska alltid utföras av behörig installatör. Vid nödvändig kännedom (i annat fall kontakta elinstallatör) får du byta strömbrytare, vägguttag samt montera stickproppar, skarvsladdar och lamphållare. Felaktig montering kan leda till livsfara och brandrisk.

TEKNISKA DATA

Märkspänning 230 V	~ 50 Hz
Effekt 60 W
Sockel	E27
Kapslingsklass	IP33
Tidsjustering 5 s – 7 min
Detektionsvinkel	140°
Detektionsområde, längd 7 m

MONTERING

Rörelsedetektorn fungerar inte korrekt om den:

• installeras i närheten av utlopp till en central värmepanna
• installeras i närheten av luftkonditioneringsaggregat
• riktas direkt mot körande fordon
• riktas mot reflekterande ytor
• installeras så att den utsätts för andra lampors sken.

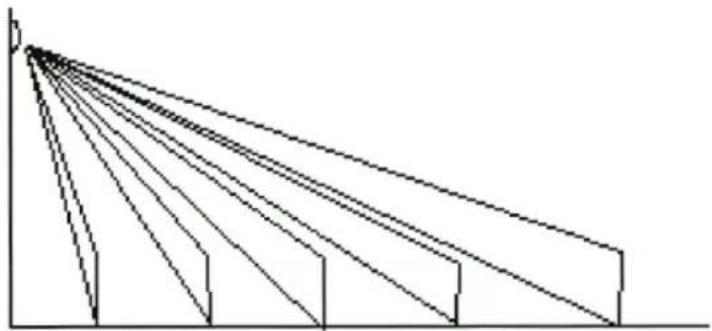

OBS! För att säkerställa sensors korrekta funktion ska belysningen installeras så att rörelser passerar tvärs över detektorn.

Avlägsna den bakre kopplingsboxen från armaturen. Justera positionen så att den passar detektorn. Fäst den bakre kopplingsboxen på väggen. Bästa monteringshöjd är mellan 2–3 meter. Lägre höjd kan försämra funktionen.

1. För in nätkabeln genom kopplingsboxens kabelgenomföring.
2. Anslut den bruna ledaren till plinten L och den blå ledaren till plinten N.
3. Kontrollera att kopplingarna är rätt anslutna och åtdragna. Felkoppling medför att detektorn förstörs.
4. Montera tillbaka kopplingsboxen på armaturen.
5. Lossa armaturens plastkupol och skruva i en ljuskälla.
6. Montera tillbaka plastkupolen.

VIKTIGT! Se till att nätspänningen är frånkopplad när ljuskällan ska bytas.

HANDHAVANDE

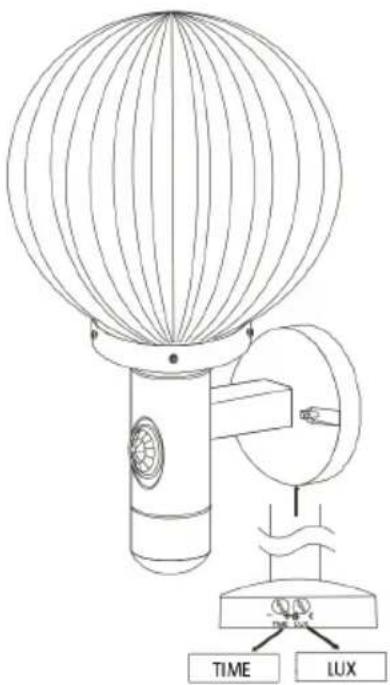

Tidsjustering

Reglaget för tidsjusteringen är placerad på sensorenhetens nederdel. Tidsjusteringen styr den återstående tiden för hur länge lampan ska vara tänd (från 5 sekunder till 7 minuter) efter att den har aktiverats av rörelsedetektorn.

LUX-inställning

• dagläge. Enheten kommer att vara i funktion dygnet runt. Armaturen tänds varje gång en rörelse detekteras.
• hattläge. Enheten kommer endast att vara i funktion under natten. Armaturen tänds endast när det är mörkt.

OBS! Efter första installation ska reglaget "TIME" vridas till "-" för att sätta tidsfördröjningen till ca 5 sekunder och sedan ska reglaget "LUX" vridas för önskad inställning.

Funktion

När armaturen har installerats korrekt kommer den vita LED-belysningen att tändas vid skymning och släckas vid gryning. Dessutom kommer armaturen att tändas och släckas automatiskt när rörelsedetektorn reagerar på att något passerar inom detektionsområdet.

Drift

1. Sätt strömbrytaren i läge på. Det dröjer tre minuter efter att strömbrytaren har satts i läge på innan armaturen är redo.
2. Passera genom detektionsområdet.
3. Armaturen tänds.
4. Armaturen släcks enligt inställt tidsintervall.

UNDERHÅLL

Byte av ljuskälla

1. Koppla från nätspänningen.
2. Lossa armaturens kupol.
3. Skruva ur den trasiga ljuskällan.
4. Skruva i en ny ljuskälla.
5. Fäst armaturens kupol.
