422-210 - Belysning Anslut - Gratis bruksanvisning och manual

Produkttyp	Taklampa
Varumärke	Anslut
Modell	422-210
Strömkälla	Nätspänning (230V AC)
Effekt	18W (LED-ekvivalent)
Ljusflöde	1800 lumen
Färgtemperatur	3000K (Varmvit)
Livslängd	25 000 timmar
Material	Metall och plast
Monteringstyp	Takmontering
Skyddsklass	IP20 (endast inomhus)
Mått	Diameter 300 mm, Höjd 100 mm
Vikt	0,5 kg
Dimbart	Nej
Energiklass	A+
Ingående komponenter	Monteringsfäste, skruvar, kontakter

Vanliga frågor - 422-210 Anslut

Hur installerar jag Anslut 422-210 taklampa?

Stäng av strömmen vid proppskåpet. Anslut fas (brun) och nolla (blå) ledningar till motsvarande ledningar i taket med kontakter. Fäst fästet i taket, montera sedan lampan. Sätt slutligen i glödlampan och slå på strömmen igen.

Är Anslut 422-210 dimbar?

Nej, denna modell är inte dimbar. Användning av dimmer kan orsaka flimmer eller skada LED-drivern.

Vilken typ av glödlampa använder 422-210?

Den använder en E27-sockel glödlampa. Armaturen är kompatibel med LED, CFL eller glödlampor upp till 40W (eller 10W LED).

Kan jag använda Anslut 422-210 utomhus?

Nej, denna armatur är klassad IP20 för endast inomhusbruk. Exponering för fukt kan orsaka elektriska risker eller korrosion.

Hur rengör jag lampan?

Koppla bort strömmen och vänta tills glödlampan svalnat. Torka med en torr eller lätt fuktig trasa. Använd inte slipande rengöringsmedel eller sänk ner i vatten.

Är Anslut 422-210 energieffektiv?

Ja, den är klassad energiklass A+ när den används med en LED-lampa. Den förbrukar betydligt mindre ström än traditionella armaturer.

Vilken garantiperiod gäller för denna produkt?

Anslut erbjuder vanligtvis 2 års garanti mot tillverkningsfel. Spara ditt kvitto som köpbevis.

Kan jag använda en dimmer med denna lampa?

Nej, armaturen är inte designad för dimmers. Användning av dimmer kan orsaka funktionsfel eller förkorta glödlampans livslängd.

Innehåller förpackningen monteringsmaterial?

Ja, den innehåller ett monteringsfäste, skruvar och kontakter. Du kan behöva extra pluggar för vissa taktyper.

Hur byter jag glödlampa?

Stäng av lampan och låt glödlampan svalna. Skruva försiktigt bort den gamla glödlampan från E27-sockeln och skruva i en ny. Överdra inte.

BRUKSANVISNING 422-210 Anslut

Bruksanvisning för lyktor

Läs bruksanvisningen noggrant innan användning!

• Fränkoppla nätspänningen innan du påbörjar installationen.
• Glödlampan blir mycket het när den är tänd. Ta inte i glödlampan förrän den har kallnat tillräckligt.
• Glödlampan får inte överskrida angiven maximal effekt.
• Lampglas som går sönder måste genast bytas ut. Använd inte lyktan med trasiga lampglas.
• Titta inte direkt in i glödlampan när den är tänd.
• Observera att plafonden skall anslutas till ett jordat eluttag.
• Använd inte lyktan om nätkabeln eller stickkontakten är skadad på något sätt. Av säkerhetsskäl får nät-kabeln endast bytas ut eller repareras av en auktoriserad serviceverkstad. Rådfråga din återförsäljare.

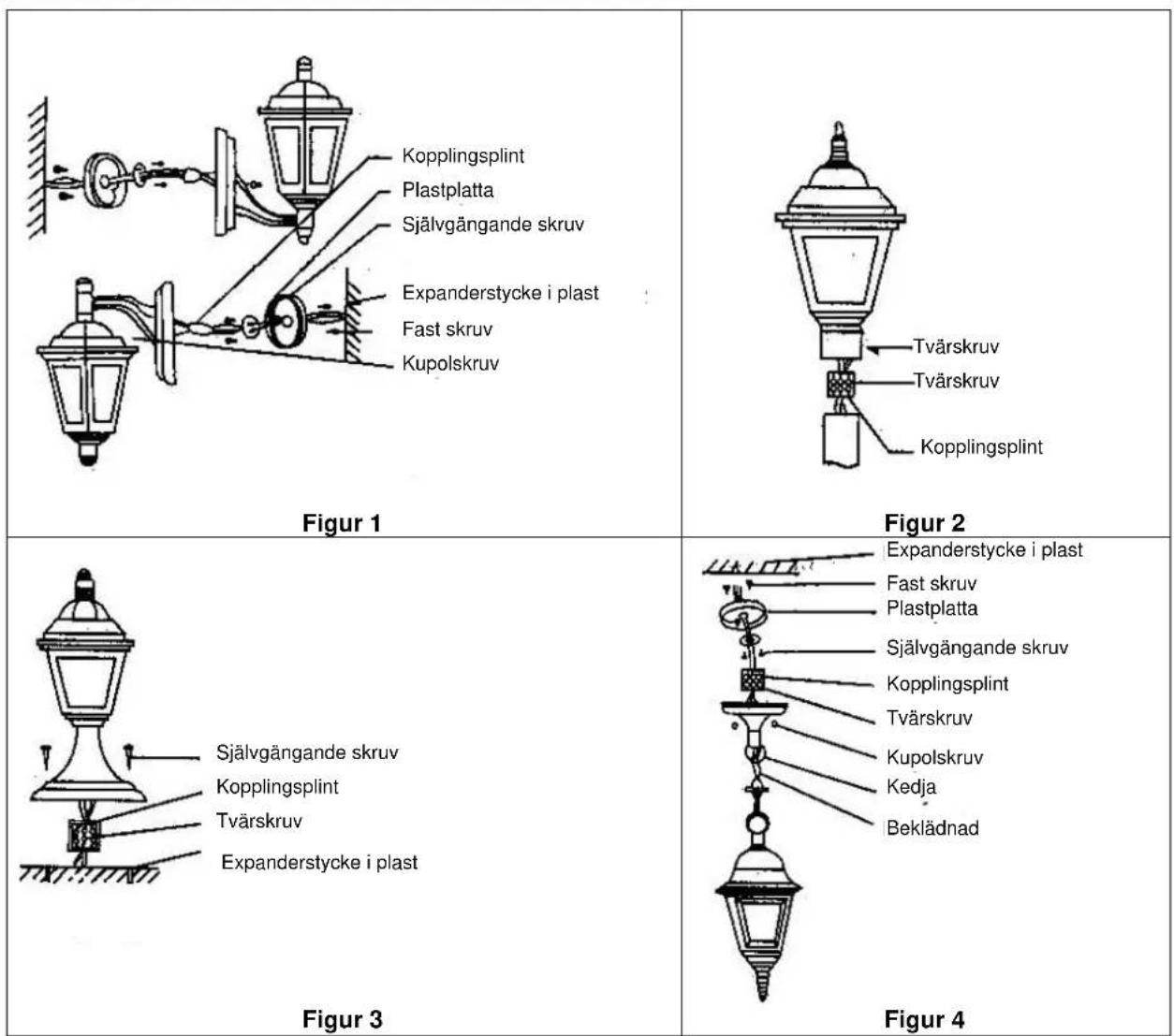

BESKRIVNING

1. Montera först expanderstycket i plast på väggen där lyktan skall sitta.
2. Sätt i två skruvar i plastplattan.
3. Montera plastplattan i expanderstycket med självgängande skruvar.
4. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
5. Sätt i kopplingsplinten i plastplattan.
6. Montera lyktan på de fasta skruvarna och dra fast med kupolskruvar.
7. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

1. Montera stolpen i marken.
2. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
3. Sätt i kopplingsplinten i stolpen.
4. Montera lyktan på stolpen med stjärnskuvar.
5. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

1. Montera först expanderstycket i plast på ytan där lyktan skall sitta.
2. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
3. Montera lyktan på expanderstycket med själgängande skruvar.
4. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

Montering av hängande lykta (figur 4)

1. Dra nätkabeln genom kedjeslingan.
2. Fäst båda ändarna av kedjeslingan vid lyktan och den fasta plattan.
3. Montera expanderstycket i plast på den takupphängda lampan.
4. Sätt i två skruvar i plastplattan.
5. Montera plastplattan i taket med självgängande skruvar.
6. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
7. Sätt i kopplingsplinten i plastplattan.
8. Montera lyktan på de fasta skruvarna och dra fast med kupolskruvar.
9. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

UNDERHÅLL

Byte av glödlampa

1. Frånkoppla nätspäningen.
2. Öppna lampkåpan.
3. Skruva loss glödlampan när den har kallnat.
4. Ta inte i glödlampan med bara händer.
5. Skruva försiktigt i en ny glödlampa i lamphållaren.
6. Sätt lampkåpan på plats innan du tänder lyktan.

Med reservation för tryckfel och konstruktionsändringar som vi ej kan råda över. Vid eventuella problem, kontakta vår serviceavdelning på telefon: [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller

elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad

plats t.ex. kommunens återvinnningsstation.
