BRUKSANVISNING 423-916 Anslut
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon 0200-88 55 88.
www.jula.se
Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
Verne om miljøet!
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
- Bryt strömförsörjningen före montering, demontering eller andra ingrepp.
• Jordledaren måste alltid anslutas.
• Använd ledare med tvärsnittsarea minst 1 mm ^2 .
• Använd 2-polig strömbrytare. - Lampan blir varm när den är tänd. Rör inte vid lampan förrän den svalnat.
- Bryt strömförsörjningen och låt lampan svalna före byte.
- Använd aldrig lampor med högre effekt än vad som finns angivet på typskylten och i avsnittet Tekniska data.
- Använd aldrig produkten om skyddskåpan (toppdelen) är trasig. Byt ut skyddskåpan snarast.
• Titta inte rakt mot ljuskällan.
TEKNISKA DATA
| Märkspänning | 230V ~ 50Hz |
| Kapslingsklass | IP44 |
| Sockel | E27 |
| Max effekt (juskälla) 60 W | |
| Mått 25,5 x 24 x 34 cm |
mONTERING
WARNING! Läs säkerhetsanvisningarna noggran och säkerställ att strömförsörjningen är bruten före installation. Följ sedan anvisningarna nedan. Anlita en elinstallatör om du känner dig osäker.

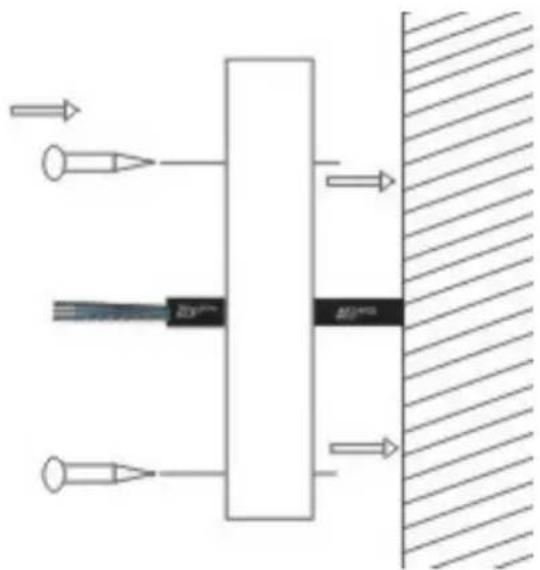

- Borra hål i väggen och sätt i skruvpluggar.
- För två självgängande skruvar genom plastfästet enligt figuren nedan.
- Skruva fast platsfästet.

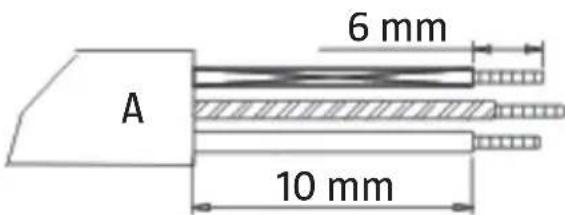

- Skala av 6 mm av isoleringen och lämna 10 mm isolerad ledare enligt bilden nedan.

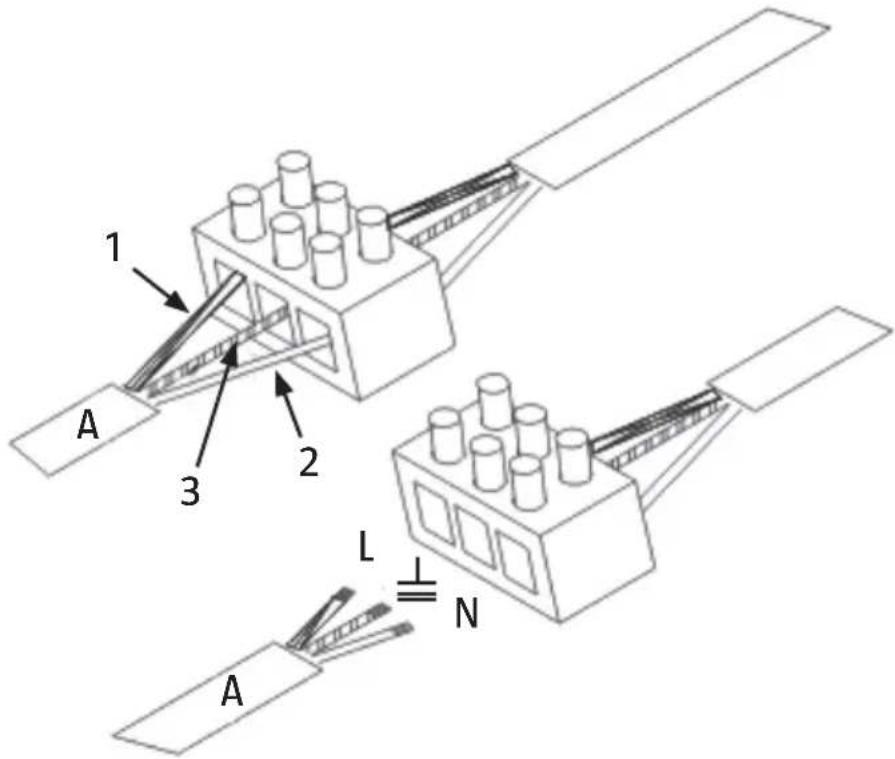

- Anslut den bruna ledaren (1) till plinten (L), den blå ledaren (2) till plinten (N) och den gröngula ledaren (3) till jordplinten ( ± ).
- Placera kopplingsdonet i plastfästet.

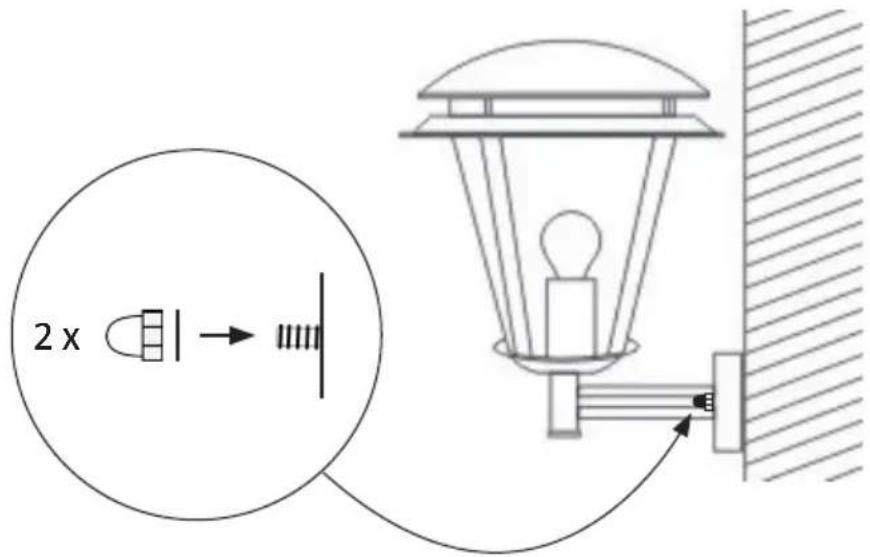

- Placera armaturen på fästet och skruva fast den med de två muttrarna med rundad skulle.
- Montera en lampa i lamphållaren (se avsnittet Byte av lampa). Kontrollera att lampans effekt inte överskrider maximieffekten som finns angivet på typskylten och i avsnittet Tekniska data.
UNDERHÅLL
Behandla med syrafri olja, till exempel WD-40, 3-4 gånger per år. Vi rekommenderar inte användning av rostfria armaturer i utsatta och korrossiva miljöer.
Byte av lampa
VIKTIGT! Bryt strömförsörjningen före byte av lampa.

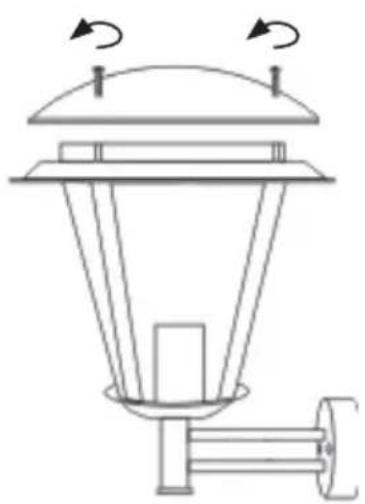

- Demontera den övre käpan.
- Låt lampan svalna och skruva sedan försiktigt ut den (rör inte vid lampan med bara händer).
- Skruva i den nya lampan försiktigt.
- Montera den övre käpan innan strömförsörjningen återställs.
