423-917 - Belysning Anslut - Gratis bruksanvisning och manual

Produkttyp	LED-taklampa
Modell	423-917
Varumärke	Anslut
Mått	300 x 300 x 50 mm
Vikt	1,2 kg
Strömförsörjning	220-240 V ~ 50 Hz
Effektförbrukning	20 W
Ljusflöde	1600 lm
Färgtemperatur	3000 K / 4000 K (växlingsbar)
Färgåtergivningsindex (CRI)	>80
Livslängd	25 000 timmar
Material	Aluminium, Polykarbonat
IP-klass	IP20 (inomhusbruk)
Dimbar	Nej
Installation	Takmontering (fast anslutning)
Underhåll	Rengör med en torr mjuk trasa
Säkerhetsklass	Klass I (kräver jordning)
Reservdelar	LED-modul integrerad, ej utbytbar
Garanti	5 år

Vanliga frågor - 423-917 Anslut

Hur installerar jag Anslut 423-917 taklampan?

Se till att strömmen är av. Anslut fas, nolla och jordkabel med hjälp av medföljande kopplingsplint. Montera fästet i taket, fäst lampan och skruva fast.

Kan jag använda denna lampa med en dimmer?

Nej, denna modell är inte dimbar. Användning av dimmer kan orsaka flimmer eller skada.

Vilken färgtemperatur har denna lampa?

Den har växlingsbar färgtemperatur: 3000K (varmvit) eller 4000K (kallvit). Justera med väljaren på armaturen.

Hur ljusstark är 423-917?

Den avger 1600 lumen, motsvarande en vanlig 100W glödlampa.

Är glödlampan utbytbar?

LED-modulen är integrerad och ej utbytbar. Hela armaturen måste bytas om LED-lampan slutar fungera.

Vilka är måtten?

Armaturen mäter 300 x 300 x 50 mm (bredd x djup x höjd).

Hur rengör jag lampan?

Torka med en torr mjuk trasa. Använd inte vatten eller rengöringsmedel eftersom de kan skada elektroniken.

Är den lämplig för badrum eller utomhus?

Nej, den har IP20-klass, vilket innebär att den endast är avsedd för torra inomhusutrymmen.

Kräver den jordning?

Ja, den är Klass I och måste anslutas till skyddsjord för säkerhet.

Vilken garantiperiod gäller?

Anslut erbjuder 5 års garanti mot tillverkningsfel.

BRUKSANVISNING 423-917 Anslut

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

• Bryt strömförsörjningen före montering, demontering eller andra ingrepp.
  • Jordledaren måste alltid anslutas.
  • Använd ledare med tvärsnittsarea minst 1 mm ^2 .
  • Använd 2-polig strömbrytare.
• Lampan blir varm när den är tänd. Rör inte vid lampan förrän den svalnat.
• Bryt strömförsörjningen och låt lampan svalna före byte.
• Använd aldrig lampor med högre effekt än vad som finns angivet på typskylten och i avsnittet Tekniska data.
• Använd aldrig produkten om skyddskåpan (toppdelen) är trasig. Byt ut skyddskåpan snarast.
  • Titta inte rakt mot ljuskällan.

TEKNISKA DATA

Märkspänning	230V ~ 50Hz
Kapslingsklass	IP44
Sockel	E27
Max effekt (juskälla) 60 W
Mått 25,5 x 24 x 37 cm

mONTERING

WARNING! Läs säkerhetsanvisningarna noggrant och säkerställ att strömförsörjningen är bruten före installation. Följ sedan anvisningarna nedan. Anlita en elinstallatör om du känner dig osäker.

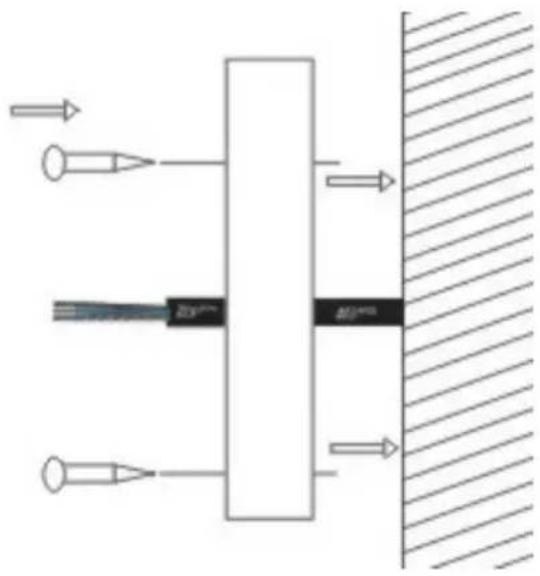

1. Borra hål i väggen och sätt i skruvpluggar.
2. För två självgängande skruvar genom plastfästet enligt figuren nedan.

1. Skruva fast platsfästet.

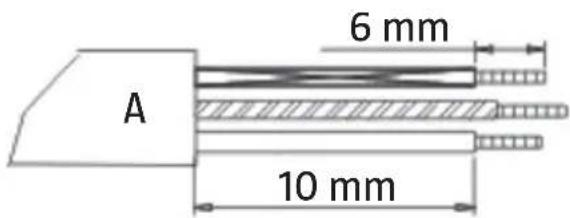

2. Skala av 6 mm av isoleringen och lämna 10 mm isolerad ledare enligt bilden nedan.

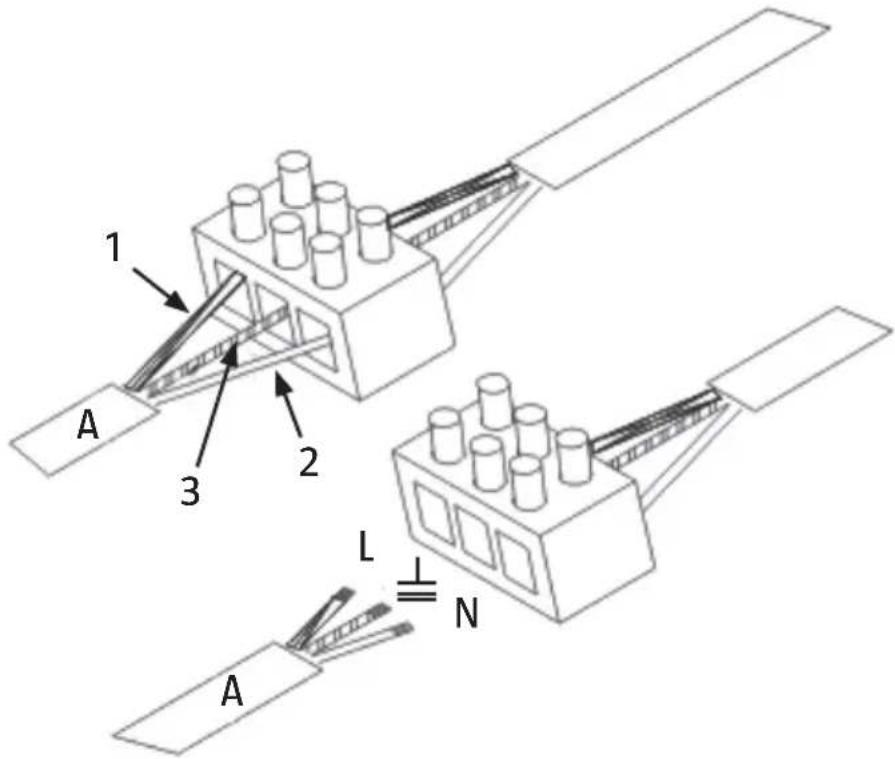

1. Anslut den bruna ledaren (1) till plinten (L), den blå ledaren (2) till plinten (N) och den gröngula ledaren (3) till jordplinten ( ± ).

1. Placera kopplingsdonet i plastfästet.

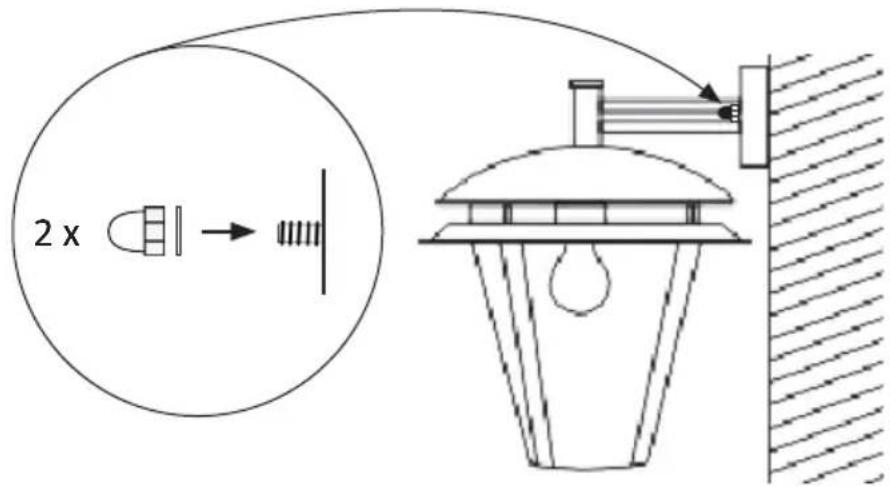

2. Placera armaturen på fästet och skruva fast den med de två muttrarna med rundad skulle.

1. Montera en lampa i lamphållaren (se avsnittet Byte av lampa). Kontrollera att lampans effekt inte överskrider maximieffekten som finns angivet på typskylten och i avsnittet Tekniska data.

UNDERHÅLL

Behandla med syrafri olja, till exempel WD-40, 3-4 gånger per år. Vi rekommenderar inte användning av rostfria armaturer i utsatta och korrossiva miljöer.

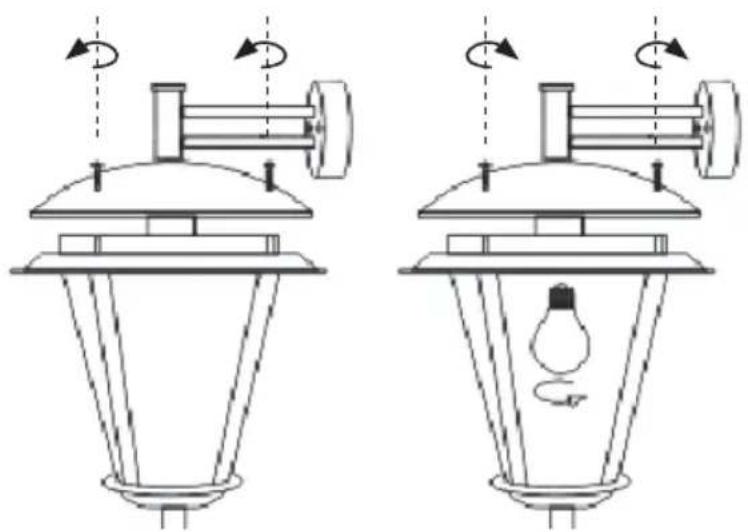

Byte av lampa

VIKTIGT! Bryt strömförsörjningen före byte av lampa.

1. Demontera den övre käpan.

2. Låt lampan svalna och skruva sedan försiktigt ut den (rör inte vid lampan med bara händer).

3. Skruva i den nya lampan försiktigt.

4. Montera den övre käpan innan strömförsörjningen återställs.
