BRUKSANVISNING 423-922 Anslut
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon 0200-88 55 88.
www.jula.se
Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
Verne om miljøet!
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
- För utomhusbruk.
- Einstallation måste uppfylla gällande regler. Kontakta behörig elektriker om du är osäker.
- Koppla alltid ifrån strömförsörjningen före installation, anslutning och service.
- Modifiera aldrig armaturen, då detta kan leda till allvarlig personskada samt att garantin kan upphöra att gälla.
RESPEKT FÖR EL!
Nyinstallationer och utökning av befintliga anläggningar ska alltid utföras av behörig installatör. Vid nödvändig kännedom (i annat fall kontakta elinstallatör) får du byta strömbrytare, vägguttag samt montera stickproppar, skarvsladdar och lamphållare. Felaktig montering kan leda till livsfara och brandrisk.
TEKNISKA DATA
| Märkspänning 230 V | ~ 50 Hz |
| Effekt Max. 40 W | |
| Sockel | G9 |
| Kapslingsklass | IP44 |
| Mått 280 x 280 x 100 mm |
MONTERING
VIKTIGT! Se till att strömförsörjningen är bruten före montering.
-

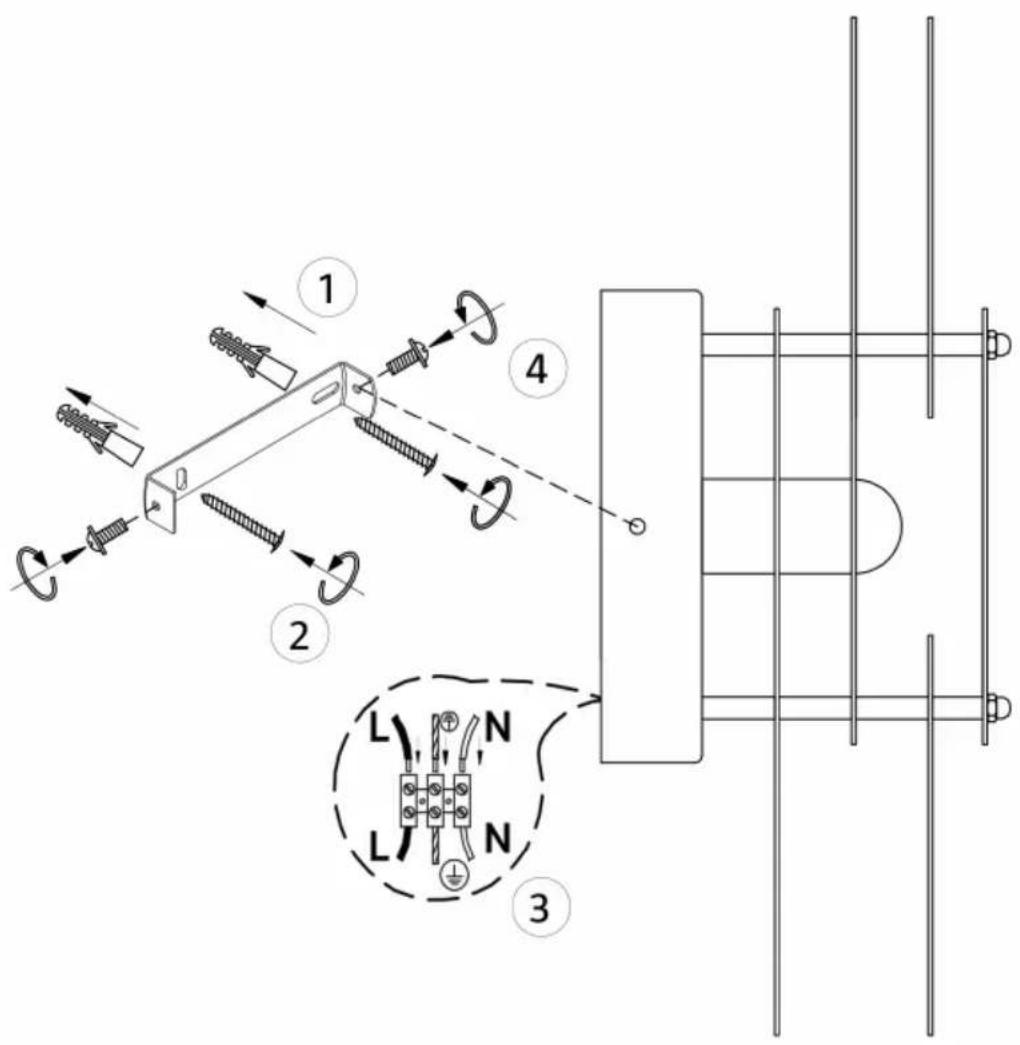

Lossa armaturfästet genom att skruva ur de två skruvarna som håller armaturen.
-
Mät ut var armaturen ska monteras.
-
Borra hål i väggen för armaturfästet.
-
Sätt i skruvpluggar i de borrade hålen (1).
-
För två självgängande skruvar genom armaturfästet.
-
Skruva fast armaturfästet i skruvpluggarna (2).
-
Anslut den bruna ledaren till plinten L, den blå ledaren till plinten N och den gulgröna ledaren till jordplinten (3).
-
Fäst armaturen på armaturfästet med skruvarna (4).
UNDERHÅLL
Byte av ljuskälla
- Bryt strömförsörjningen.
- Skruva ur ljuskällan. Rör inte vid ljuskällan med bara händer.
- Skruva i den nya ljuskällan försiktigt.
- Koppla på strömförsörjningen.
