INSTRUKCJA OBSŁUGI 425-439 Anslut

PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88.

www.jula.pl

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją na przyszłość.

Nie montuj lampy na łatwopalnej powierzchni.

• Przed montażem lub konserwacją urządzenia odłącz zasilanie.
• Sprawdź, czy całkowite napięcie obwodu, z uwzględnieniem urządzenia, nie przekracza maksymalnej dozwolonej wartości.

ZACHOWAJ OSTROŻNOŚĆ PODCZAS PRACY Z PRADEM!

Wykonanie nowych instalacji oraz rozbudowanie istniejących należy zawsze zlecać uprawnionemu elektrykowi. Jeśli masz odpowiednią wiedzę (w przeciwnym razie należy skontaktować się z elektrykiem), możesz wymieniać przełączniki i gniazda ścienne oraz montować wtyki, przedłużacze i oprawki żarówek. Nieprawidłowy montaż może stanowić zagrożenie dla życia i powodować ryzyko pożaru.

DANE TECHNICZNE

Napięcie znamionowe 230 V	~ 50 Hz
Moc	60 W
Gwint	E27
Stopień ochrony IP33
Regulacja czasu 5 s – 7 min

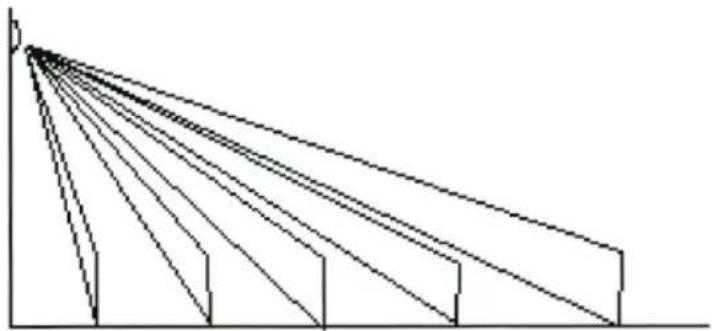

Kąt wykrywania 140°
Zakres wykrywania 7 m

MONTAŻ

Czujnik ruchu nie działa prawidłowo, gdy jest:

– zamontowany w pobliżu odpływu centralnego kotła grzewczego,
– zamontowany w pobliżu agregatu klimatyzacji,
– skierowany bezpośrednio na jadący pojazd,
– skierowany na powierzchnię odblaskową,
– wystawiony na światło innych lamp.

UWAGA! Aby zapewnić prawidłowe działanie, oświetlenie należy zamontować tak, aby ruch odbywał się w poprzek czujnika.

Zdejmij z oprawy tylną puszkę łączeniową. Dopasuj położenie do czujnika. Przymocuj tylną puszkę łączeniową do ściany. Optymalna wysokość montażowa wynosi 2–3 metry. Mniejsza wysokość może pogorszyć działanie produktu.

1. Przeciągnij przewód zasilający przez przepust puszki łączeniowej.
2. Podłącz brązową żyłę do zacisku L, a niebieską do zacisku N.
3. Sprawdź, czy połączenia są właściwe i dokręcone. Nieprawidłowa biegunowość prowadzi do zniszczenia czujnika.
4. Zamontuj puszkę łączeniową na oprawie.
5. Zdejmij plastikowy klosz oprawy i wkręć lampę LED.
6. Zamontuj klosz z powrotem.

WAŻNE! Przed wymianą lampy LED upewnij się, że zasilanie zostało odłączone.

OBSŁUGA

Regulacja czasu

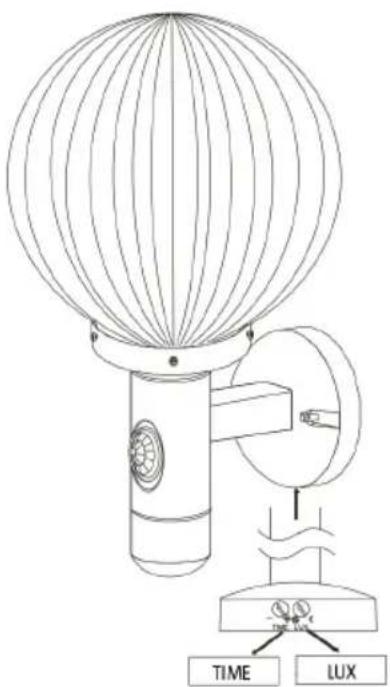

Pokrętło regulacji czasu jest umieszczone w dolnej części czujnika. Funkcja regulacji czasu służy do określania, jak długo lampa ma być zapalona po aktywowaniu przez czujnik ruchu (od 5 sekund do 7 minut).

Światłoczułość

• tryb dzienny. Urządzenie będzie działać całą dobę. Lampa zapali się za każdym razem, gdy wykryje ruch.
• Tryb nocny. Urządzenie będzie działać wyłącznie w nocy. Lampa zaświeci tylko w ciemności.

UWAGA! Aby ustawić opóźnienie na około 5 sekund, po pierwszym montażu należy umieścić pokrętło „TIME” w położeniu „—”, a następnie wybrać żądane ustawienie pokrętłem „LUX”.

Działanie

Jeśli oprawa została zamontowana prawidłowo, białe oświetlenie LED zaświeci o zmroku i zgaśnie o świcie. Ponadto lampa zaświeci się i zgaśnie automatycznie, gdy czujnik ruchu zareaguje na obiekt poruszający się w obszarze wykrywania.

Praca

1. Ustaw przełącznik w położeniu włączonym. Oprawa jest gotowa do pracy po trzech minutach po włączeniu przełącznika.
2. Przejdź przez obszar wykrywania.
3. Lampa zaświeci.
4. Lampa zgaśnie zgodnie z ustawieniami czasu.

KONSERWACJA

Wymiana lampy LED

1. Odłącz zasilanie.
2. Zdejmij klosz oprawy.
3. Wykręć zużytą lampę.
4. Wkręć nową lampę.
5. Zamocuj klosz oprawy.
