BRUKSANVISNING 425-439 Anslut
NO - Bruksanvisning (Oversettelse av original bruksanvisning)
Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
Värna om miljön!
Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Dbaj o środowisko!
Les bruksanvisningen nøye før bruk!
Ta vare på den for fremtidig bruk.
Ikke monter lampen mot brennbare flater.
- Før installasjon og vedlikehold må strømmen kobles fra.
- Kontroller at strømkretsens totale spenning, inkl. denne belysningen, ikke overskrider den maksimale tillatte verdien.
RESPEKT FOR EL!
Kan kun installeres av en registrert installasjonsvirksomhet. Det kan oppstå livsfare og øke brannfaren dersom arbeidet ikke er riktig utført.
TEKNISKE DATA
| Nominell spenning 230 V | ~ 50 Hz |
| Effekt 60 W | |
| Sokkel | E27 |
| Kapslingsklasse | IP33 |
| Tidsjustering 5 s – 7 min | |
| Deteksjonsvinkel | 140° |
| Deteksjonsområde, lengde 7 m |

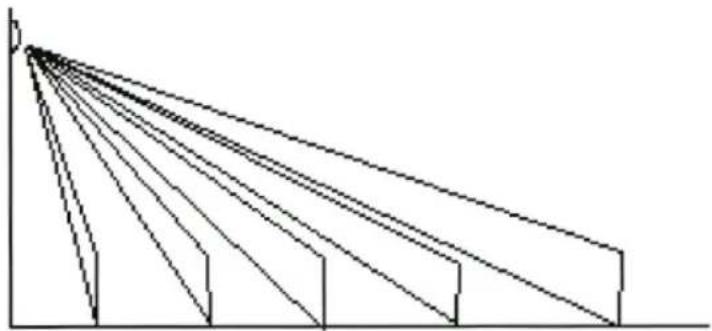

MONTERING
- installeres i nærheten av et utløp til en sentralvarmekjele
- installeres i nærheten av et luftkondisjoneringsaggregat
- rettes direkte mot kjøretøy i bevegelse
– rettes mot reflekterende overflater - installeres på stedet hvor den blir belyst av andre lamper
OBS! For å sikre at sensoren fungerer som den skal, skal belysningen installeres slik at bevegelser passerer tvers over detektoren.
Ta av den bakre koblingsboksen fra armaturen. Juster posisjonen slik at den passer til detektoren. Fest den bakre koblingsboksen på veggen. Beste monteringshøyde er mellom 2 og 3 meter. Lavere høyde kan gi dårligere funksjon.
- Før strømkabelen gjennom koblingsboksens kabelgjennomføring.
- Koble den brune lederen til plint L og den blå lederen til plint N.
- Kontroller at koblingene er riktig tilkoblet og strammet. Hvis du kobler feil, blir detektoren ødelagt.
- Monter koblingsboksen tilbake på armaturen.
- Løsne armaturens plastkuppel og skru inn en lyskilde.
- Monter plastkuppelen igjen.
VIKTIG! Sørg for at nettspenningen er frakoblet når du skal bytte lyskilden.
BRUK
Tidsjustering

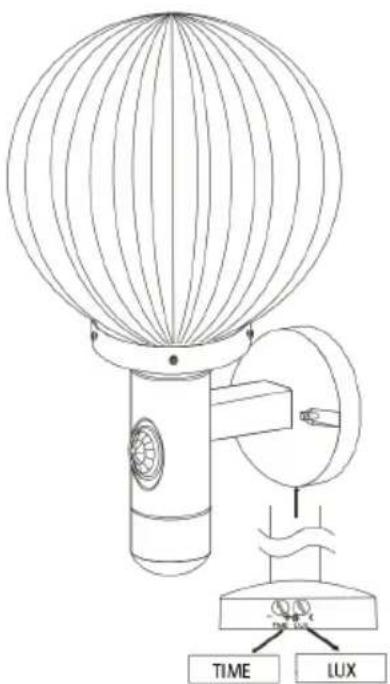

Bryteren for tidsjustering finner du nederst på sensorenheten. Tidsjusteringen styrer den resterende tiden for hvor lenge lampen skal holdes tent (fra fem sekunder til sju minutter) etter at den er aktivert av bevegelsesdetektoren.
LUX-innstilling
OBS! Etter første installasjon skal bryteren "TIME" settes på "-" for å sette forsinkelsen til ca. fem sekunder, og deretter skal bryteren "LUX" settes på ønsket innstilling.
Funksjon
Når armaturen er riktig installert, tennes den hvite LED-belysningen ved skumring og slukkes ved gryning. Dessuten tennes og slukkes armaturen automatisk når bevegelsesdetektoren reagerer på at noe passerer innenfor deteksjonsområdet.
Drift
- Sett strømbryteren i påslått posisjon. Det tar tre minutter fra strømbryteren settes i påslått posisjon til armaturen er klar.
- Passer gjennom deteksjonsområdet.
- Armaturen tennes.
- Armaturen slukkes i henhold til innstilt tidsintervall.
