Produkttyp	Röjsåg
Varumärke	Cocraft
Modell	LS5T
Motortyp	2-takts bensin
Cylindervolym	42.7 cc
Effekt	1.5 kW
Bränsletankens kapacitet	0.6 L
Skärbredd	40 cm
Bladtyp	Tvåtandat metallblad
Axeltyp	Rak axel
Total längd	180 cm
Vikt	6.5 kg
Bullernivå (LWA)	115 dB(A)
Vibrationsnivå	8.5 m/s²
Bränsleblandningsförhållande	50:1 (bensin:olja)
Starttyp	Repstart
Handtagstyp	J-handtag
Säkerhetsfunktioner	Gasspärr, bladskydd
Underhåll	Rengör luftfilter, vässa bladet, kontrollera tändstiftet
Tillgång på reservdelar	Luftfilter, tändstift, bränslekåpa, blad
Bruksanvisning	Nedladdningsbar PDF

Vanliga frågor - LS5T Cocraft

Vilken typ av bränsle använder Cocraft LS5T-röjsågen?

Cocraft LS5T använder en 2-takts bensinblandning. Det rekommenderade bränsle-till-oljeförhållandet är 50:1 (1 del olja till 50 delar blyfri bensin). Använd en högkvalitativ 2-taktsolja för bästa prestanda.

Hur startar jag Cocraft LS5T-röjsågen?

För att starta, se till att på/av-knappen är i 'på'-läge, tryck på primer-knoppen 5-6 gånger, ställ chokespjället i stängt läge, dra i startsnöret bestämt tills motorn tänder, öppna sedan choken och dra igen för att starta.

Vad är skärbredden på LS5T?

Skärbredden på Cocraft LS5T är 40 cm (cirka 16 tum) vid användning av standard metallblad.

Hur ofta ska jag rengöra eller byta luftfiltret?

Rengör luftfiltret var 10:e timme eller oftare i dammiga förhållanden. Byt det årligen eller om det är skadat. Ett igensatt filter minskar motorns prestanda.

Vilket blad är rätt för denna röjsåg?

LS5T är kompatibel med ett tvåtandat metallblad (25.4 mm hål) för tungt buskage och gräs. Använd ett trimmerhuvud med skärtråd för lättare vegetation.

Hur justerar jag förgasaren på LS5T?

Förgasarejustering bör göras av en kvalificerad tekniker. Fabriksinställningarna är: tomgångsskruv (T) skruvad tills motorn går jämnt på tomgång, och H- och L-nålar inställda enligt manual. Felaktig justering kan skada motorn.

Vilken skyddsutrustning ska jag använda när jag använder denna röjsåg?

Använd alltid ögonskydd, hörselskydd, handskar, långa byxor och stadiga kängor. Använd en axelrem för att fördela vikten och håll händerna borta från skärbladet.

Varför tappar motorn kraft eller stannar?

Vanliga orsaker är: blockerat bränslefilter, smutsigt luftfilter, gammalt bränsle eller felaktig förgasarejustering. Kontrollera och rengör filter, använd färskt bränsle, och om problemet kvarstår, kontakta en serviceverkstad.

Hur byter jag tändstiftet?

Använd en tändstiftsnyckel för att ta bort det gamla stiftet. Gap det nya stiftet till 0.6-0.7 mm (rekommenderad typ: NGK BPMR7A eller motsvarande). Dra åt för hand och sedan ett halvt varv till.

Var kan jag ladda ner bruksanvisningen för Cocraft LS5T?

Bruksanvisningen finns att ladda ner gratis i PDF-format från notice-facile.com eller direkt från Cocrafts supportsajt. Sök efter 'Cocraft LS5T manual'.

BRUKSANVISNING LS5T Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Varning!

När du använder produkten ska alltid dessa generella säkerhetsregler följas för att undvika brandfara, elektrisk chock och personskada.

Dra alltid ut stickproppen ur vägguttaget före service och justering av produkten!

Säkerhetssymboler på produkten

Varning! Risk för elektrisk stöt.

Varning! Klämrisk, var uppmärksam, håll undan händerna från rörliga delar under hela klyvmomentet.

Varning! Klämrisk, var alltid uppmärksam på hur tryckplattan rör sig.

Varning! Föremål som kastas ut från produkten kan studsa och orsaka personskada och skada på egendom. Håll åskådare, barn och husdjur på behörigt avständ från arbetsplatsen. Använd aldrig medhjälpare för att lossa ett vedstycke som fastnat. Om personer under 18 års ålder använder vedklyven måste de på ett säkert sätt kunna hantera den och förstå de risker och faror som kan uppkomma. Personer under 18 års ålder ska övervakas av vuxen under arbetets gång.

luftskruv

Försäkra dig om att du läst och förstått hela bruksanvisningen innan du använder produkten.

Använd skyddsglasögon och hörselskydd.

Använd skyddshandskar.

Använd halkfria skyddsskor.

Slå av produkten och dra ut stickproppen ur vägguttaget när produkten inte används och före service och rengöring.

Varning! Inga säkerhetsdetaljer får på något sätt modifieras eller ändras.

Varning! Arbeta alltid ensam vid vedklyven. Två personer får inte på något sätt manövrera eller använda produkten samtidigt.

Varning! Använd aldrig produkten i regn eller andra blöta väderförhållanden.

Generella säkerhetsregler

1. Håll arbetsutrymmet rent. Belamrade ytor och bord inbjuder till olyckor.
2. Använd inte maskinen i riskfylld miljö. Elmaskiner ska inte användas på fuktiga, våta ytor eller vid regn. Se till att belysningen är god i arbetsutrymmet. Sörj för god luftväxling vid dammande arbeten. Använd aldrig elektriska maskiner/verktyg där de kan förorsaka brand eller explosion.

3. Undvik elektrisk stöt. Undvik kroppskontakt med jordade föremål som vattenledning, element, köksspis etc. samtidigt som du använder elmaskiner/verktyg.

4. Håll undan barn och besökare. Alla barn och besökare bör befinna sig på säkerhetsavständ från elmaskiner/verktyg eller elkablar i arbetsutrymmet.

5. Förvara maskinerna barnsäkert. Förvara elmaskiner/verktyg inlästa eller utom räckhåll för barn när de inte används.

6. Pressa inte maskinen. Den gör jobbet bättre och säkrare med avsedd matningshastighet.

7. Använd rätt verktyg. Pressa inte ett verktyg eller en tillsats att göra ett arbetsmoment som den inte är gjord för.

8. Bär lämplig klädsel. Bär inte löst sittande kläder, vantar, halsband, ringar, armband eller andra smycken som kan fastna i roterande delar. Halksäkra skor rekommenderas. Bär härnät eller motsvarande om du har långt här.

9. Bär alltid skyddsglasögon. Bär alltid skyddsglasögon, vanliga glasögon räcker inte. Använd dammfilter eller skyddsmask vid dammande arbeten.

10. Använd utsug. Använd utsugningsutrustning för att ta bort och samla damm och spån om maskinen är avsedd för det. Se till att utrustningen används på rätt sätt och töms vid behov.

11. Misshandla inte nätsladden. Bär aldrig maskinen i nätsladden. Ryck inte i sladden, utan dra i stickproppen när du bryter strömmen. Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.

12. Sätt fast ämnet ordentligt. Använd tvingar eller skruvstycke där det går, då kan du hantera verktyget med två händer. Det är säkrare än att hålla fast ämnet med ena handen.

13. Sträck dig inte för långt. Se till att du hela tiden står säkert med god balans.

14. Håll verktygen i trim. Se till att de är rena och eggarna vassa för optimal effekt och ett säkert resultat. Följ bruksanvisningens rekommendationer för smörjning och byte av tillbehör. Kontrollera nätsladden regelbundet, om den är skadad ska den bytas av en kvalificerad servicetekniker. Syna alla skarvsladdar regelbundet så att de inte är skadade. Se till att maskinens/verktygets handtag och reglage är torra, rena och helt fria från olja, fett etc.

15. Slå av strömmen. Dra ur stickproppen och tryck in nödstopp före service och vid byte av tillbehör som hyvelstål, borrar, skär, slipband eller blad.

16. Ta bort alla nycklar och serviceverktyg. Gör det till en vana att kontrollera att alla nycklar och serviceverktyg är borttagna från maskinen innan du slår på strömmen.

17. Undvik oavsiktlig start. Bär inte ett verktyg med ett finger på strömbrytaren/avtryckaren om sladden sitter i ett uttag. Se till att strömbrytaren står på OFF när du sätter in stickproppen.

18. Använd rätt skarvsladdar. Om du använder skarvsladdar utomhus, använd endast de som är avsedda för utomhusbruk. Använd skarvsladdar med tillräcklig ledararea och rulla ut hela sladden.
19. Använd sunt förnuft och var försiktig. Tänk efter innan du utför ett arbetsmoment, så att du kan utföra det på ett säkert sätt! Använd inte maskinen/verktyget när du är trött, påverkad av alkohol, mediciner etc.
20. Kontrollera att alla delar är oskadade. Kontrollera, innan du startar verktyget, att alla skydd och övriga delar är oskadade och fyller sin funktion, att rörliga delar kan rotera fritt och är rätt inriktade, att inga rörliga delar kan fastna, att ingen defekt eller andra omständigheter som kan påverka arbetets utförande har uppstätt. Ett skydd eller någon annan del som skadats ska repareras fackmässigt eller bytas ut. Skadade nätsladdar och strömbrytare ska alltid bytas ut av fackman. Använd aldrig verktyget om du inte kan stänga av eller starta det på ett betryggande sätt.
21. Använd rekommenderade tillbehör. Användning av ej rekommenderade tillbehör kan välla olyckor eller risk för personskada.
22. Reparationer av verktyget ska alltid utföras av fackman, med originalreservdelar.
23. Elverktyg bör anslutas till elnätet via en jordfelsbrytare för personskydd (PRCD). Produkten får inte ändras eller användas till arbetsmoment som den inte är avsedd för. Kontrollera regelbundet att alla skruvar och muttrar är ordentligt åtdragna.

Särskilda säkerhetsföreskrifter för vedklyvar

• Vedklyven är endast avsedd för en användare i taget. Flera personer får inte arbeta vid vedklyven samtidigt.
• Vedklyven får endast användas på plant underlag som inte är halt.
• Se till att alla kvistar och annat som finns på vedstycket tas bort före klyvning.
• Spara bruksanvisningen, se till att den medföljer vedklyven vid ev. utlåning.
• Se till att klyvning sker i träets fiberriktning. Lägg aldrig vedstycket för att klyva det mot fiberriktningen.
• Läs vedklyvens varningsdekaler och se till att de är läsbara.
• Kontrollera att eluttaget har rätt spänning innan vedklyven ansluts (230 V).
• Försök aldrig att själv ändra tryckinställningen. Den är inställd på fabriken för att ge max tryckkraft på 6 ton.
• Felaktig inställning kan leda till försämrad funktion eller till att allvarliga person- och maskinskador uppstår.
• Försök aldrig att klyva flera vedstycken samtidigt.
• Försök aldrig att rätta till ett lutande vedstycke med handen när kolven rör sig. Stäng av och rätta till vedstycket så att det står rakt.
• Försök aldrig att hålla i ett vedstycke när kolven rör sig.
• Om ett vedstycke fastnar och inte går att klyva, släpp båda manöverhandtagen om inte kolven orkar, släpp spakarna och låt kolven gå tillbaka, annars finns risk att motorn överhettas.
• Dra alltid ut nätsladdens stickpropp ur vägguttaget vid service och uppehåll i arbetet och se till att inga barn eller annan obehörig kan starta vedklyven.
• Kontrollera att vedklyvens skyddsanordningar fungerar och är rätt monterade före användning.
• Använd skyddsglasögon, hörselskydd och skyddsskor vid behov.
• Stå alltid så att du kan utföra alla arbetsmoment med god balans och håll manöverhandtagen med båda händerna.
• Håll händer och fingrar på säkert avständ från tryckplatta och klyvkil. Använd, som alltid vid arbete med maskiner, ditt sunda förnuft och var försiktig när du arbetar.
• Se till att inte människor och djur uppehåller sig i närheten av vedklyven, vassa träflisor kan flyga omkring med stor kraft.
• Anslut vedklyven till ett vägguttag via en jordfelsbrytare.
• Använd aldrig vedklyven i regn eller extremt fuktig väderlek.
• Använd aldrig vedklyven om nätkabel, strömbrytare eller någon annan del är skadad. Defekt del ska bytas av fackman.
• Se till att den här bruksanvisningen alltid följer med produkten och att den förvaras så att den alltid är läsbar och lätt tillgänglig.
• Försäkra dig om att alla som använder produkten har läst och förstått hela den här bruksanvisningen.
• Var alltid uppmärksam och försiktig. Tänk efter innan du utför ett arbetsmoment så att du kan utföra det på ett säkert sätt. Använd aldrig produkten om du är trött, sjuk eller påverkad av droger/mediciner etc.

Övriga Säkerhetssymboler

Varning! Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Stapla aldrig vedstycken på sådant sätt att du måste sträcka dig för att nå. Använd endast händerna för att manövrera vedklyven. Använd aldrig andra kroppsdelar eller anordningar som utsätter dina händer för risken att skadas mellan klyvkniv och vedstycke. Var alltid uppmärksam på klyvknivens rörelse. Stapla aldrig vedstycken på varandra vid klyvning. Försök aldrig placera vedstycken på vedklyven när kolvstången är i rörelse. Håll undan händerna från alla rörliga delar.

Varning! Håll undan händerna när kolvstången går tillbaka efter klyvning. Vedklyven är konstruerad för att stanna först när kolvstången gått tillbaka helt. Håll händerna borta från sprickor som kan uppstå i vedstycket vid klyvning. Sprickor kan plötsligt slå igen och orsaka kroppsskada. Försök aldrig ta bort vedstycken som fastnat med händerna.

Tänk på miljön, hantera spillolja enligt lokala föreskrifter.

Kontrollera att vedklyven är oskadad och att inga skyddsanordningar saknas samt att dessa är korrekt monterade och fungerar. Använd aldrig vedklyven om någon av skyddsanordningarna är skadade eller saknas. Kontrollera oljenivån innan vedklyven startas.

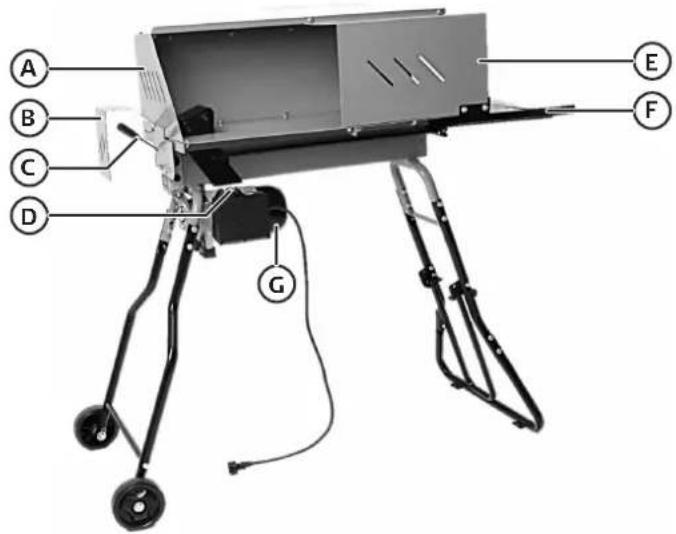

Produktbeskrivning

A Skyddsplåt bakgavel
B Skyddsplåt för klyvreglage
C Klyvreglage
D Strömbrytare
E Skyddsplåt manöversida
F Avlastningsbord
G Elmotor

H Bakre stödben med hjul x 2

I Hjul x 2

J Stag

K Skyddsplåt övre

L Skyddsplåt baksida

M Klyvkniv

N Klyvbord vänster

O Klyvbord höger

P Vedklyv

Q Främre stödben, överdel x 2

R Främre stödben, underdel x 2

S Handtag

5 Självlåsande mutter M8 44 st

⑥ Bult M8 x 45 14 st

⑦ Bult M8 x 16 28 st

⑧ Vagnsbult M8 x 45 4 st

⑮ ○ Reservpackning för oljesticka 1 st

Montering

△ Viktigt!

Se till att alltid ha en medhjälpare när du monterar vedklyven. Arbetet blir säkrare och enklare om två personer hjälps åt med monteringen. När du klyver ska du däremot alltid sköta vedklyvens reglage ensam. Två personer får aldrig sköta reglagen tillsammans.

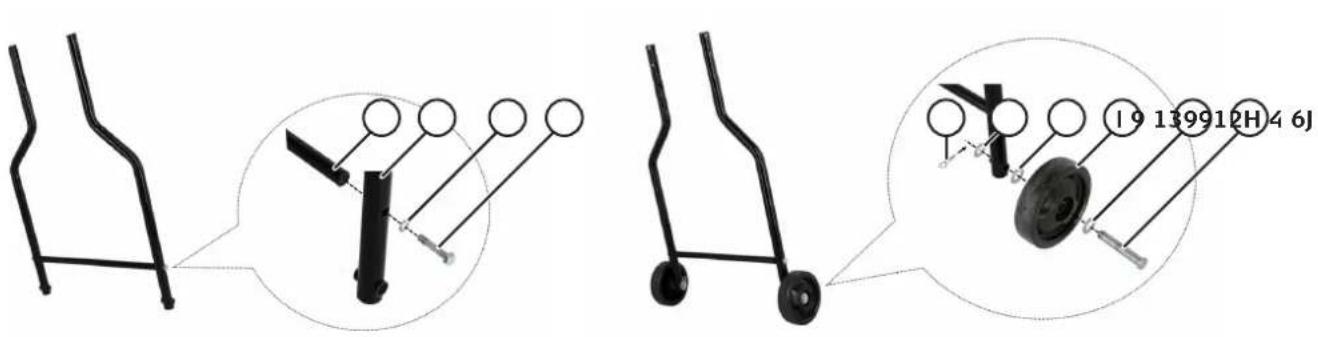

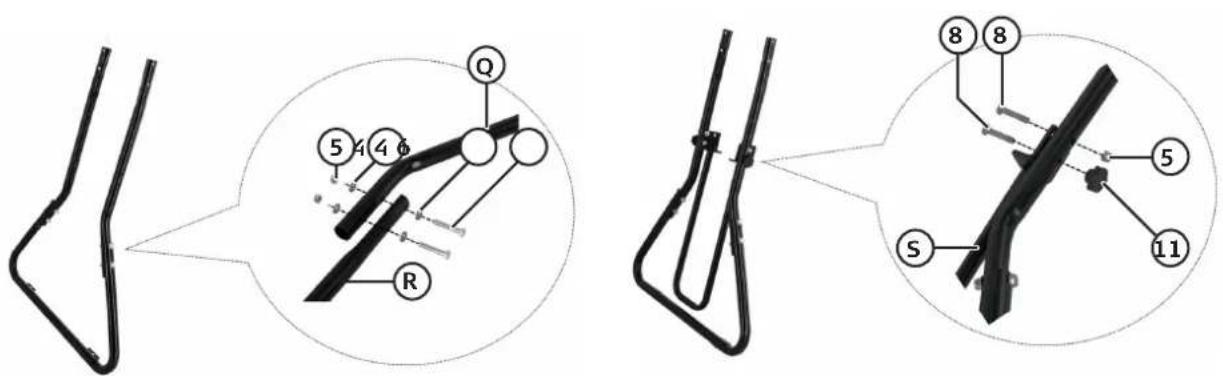

1. Bakre stödben med hjul

Viktigt! Kontrollera att luftskruven är åtdragen innan du vänder vedklyven. Detta för att förhindra att oljan rinner ut.

Vänd vedklyven upp och ner, skjut på och skruva fast benen.

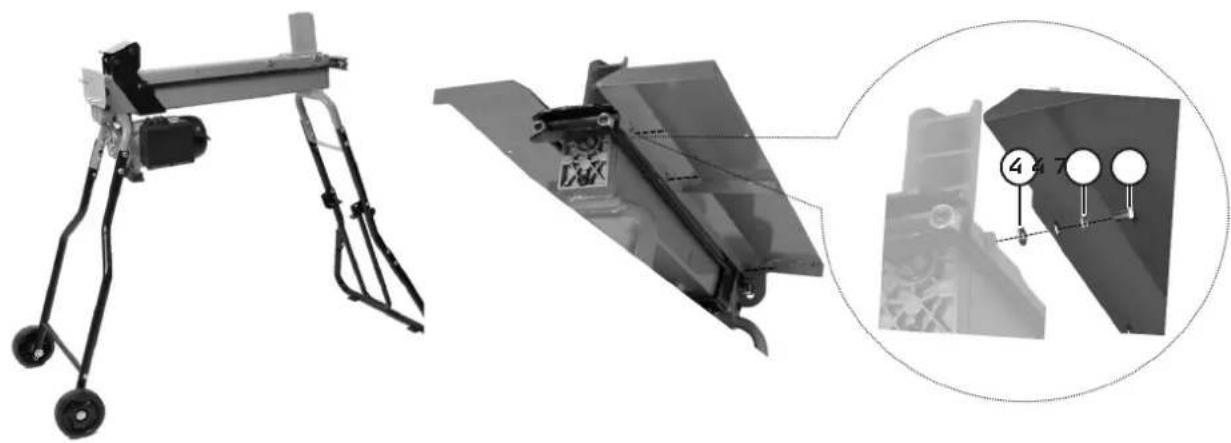

1. Klyvbord: Vänd tillbaka vedklyven så att den står på benen. Montera de båda klyvborden, vänster och höger.

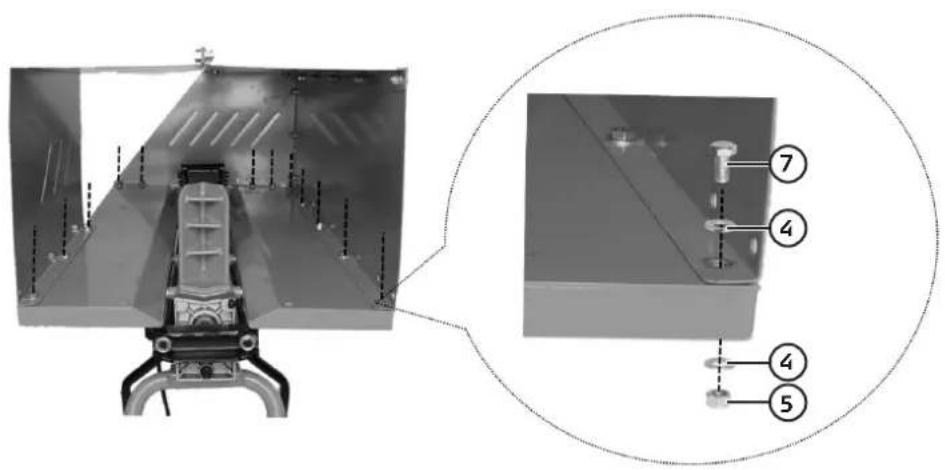

1. Skruva ihop skyddsplåtarna.

1. Montera skyddsplåten på vedklyven

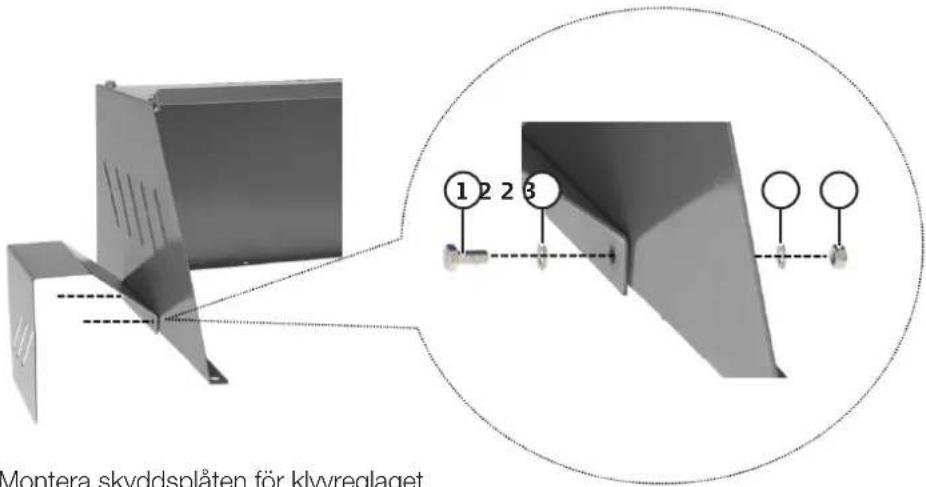

1. Montera skyddsplåten för klyvreglaget

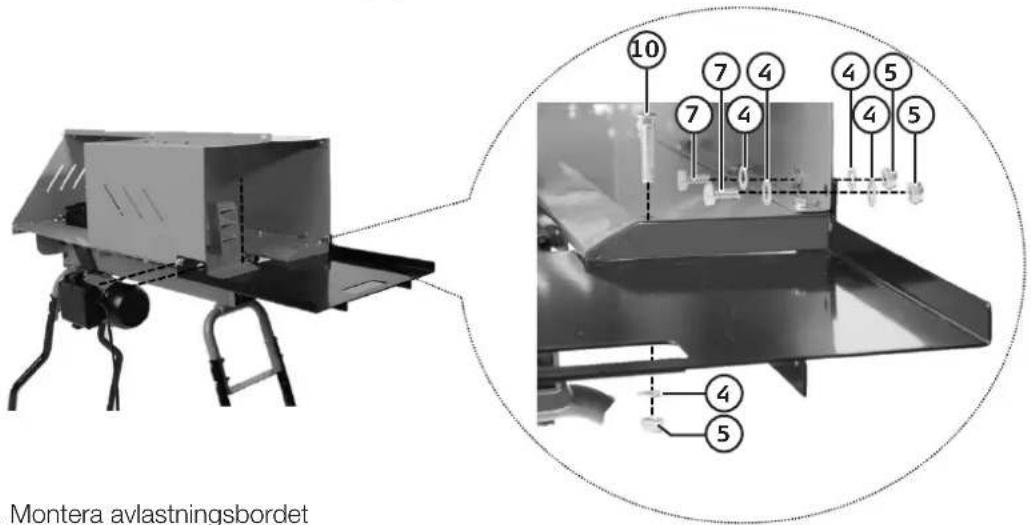

1. Montera avlastningsbordet

Användning

Handtag

1. Du behöver fälla upp handtaget för att på ett enkelt sätt kunna flytta vedklyven.

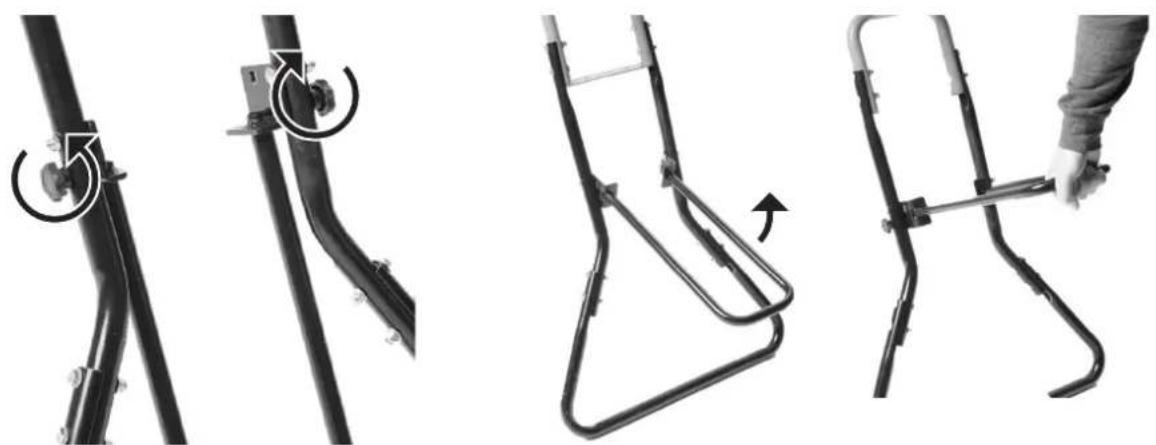

1. Lossa handtagets två låsvred och dra ut vagnsbultarna.
2. Vik upp handtaget och sätt tillbaka vagnsbulten i det nya hålet i handtaget och dra fast med läsvredet.

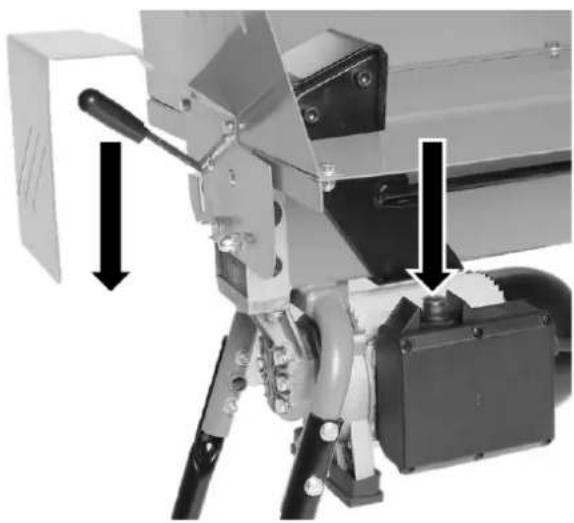

Förberedelser

• Placera vedklyven så att den står stadigt på en plan yta.
• Kontrollera att nätkabeln och strömbrytaren är oskadade och se till att alla skruvar och muttrar är åtdragna.
• Anslut nätkabeln till ett jordat vägguttag. Vägguttaget bör vara säkrat med en jordfelsbrytare (RCD) på 30 mA. Tänk på att dra kabeln så att den inte kan skadas och så att du inte riskerar att snubbla över den.

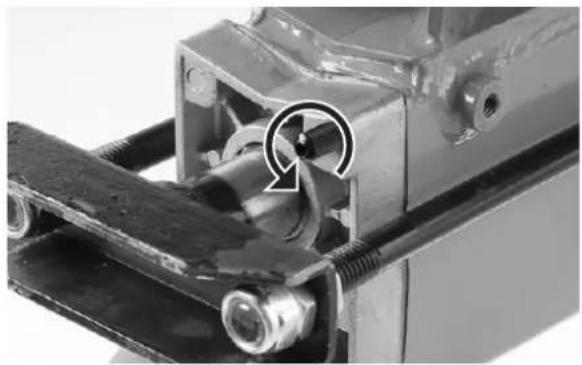

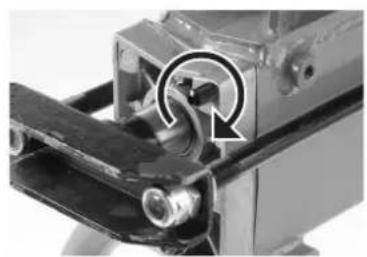

△ Viktigt! Skruva ut luftskruven 3–4 varv så att en märkbar luftström kan märkas under drift.

• Placera alltid den minst kvistiga sidan av trästycket mot klyvkniven, klyv alltid i fiberriktningen.
• Placera trästycket så att det ligger så stabilt som möjligt mot klyvbordets sidor.
• Starta motorn genom att trycka in och hålla kvar strömbrytaren.
• Starta hydrauliken genom att trycka ner klyvreglaget.
• Tryckplattan på kolvstången pressar nu trästycket mot klyvkniven.
• Släpp klyvreglaget och strömbrytaren för att avsluta klyvningen, returfjädrarna drar nu tillbaka kolvstången.

Viktigt! Om trästycket inte börjar klyvas inom 5 sek trots fullt tryck: släpp klyvreglaget och strömbrytaren och låt tryckplattan gå tillbaka, vrid trästycket 90° eller vänd det och prova igen.

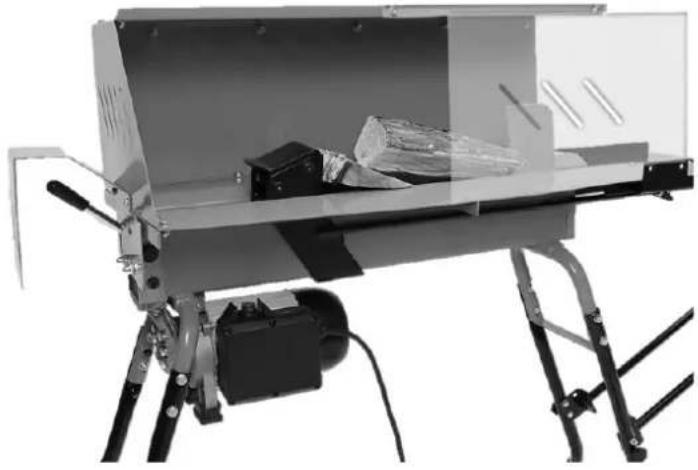

Om trästycket fastnar

• Avsluta klyvningen.
- När tryckplattan har återgått till utgångsläget: lägg en träkil under det fastlästa trästycket.
- Starta vedklyven och tryck in kilen med hjälp av tryckplattan.
- Upprepa med en större kil vid behov.

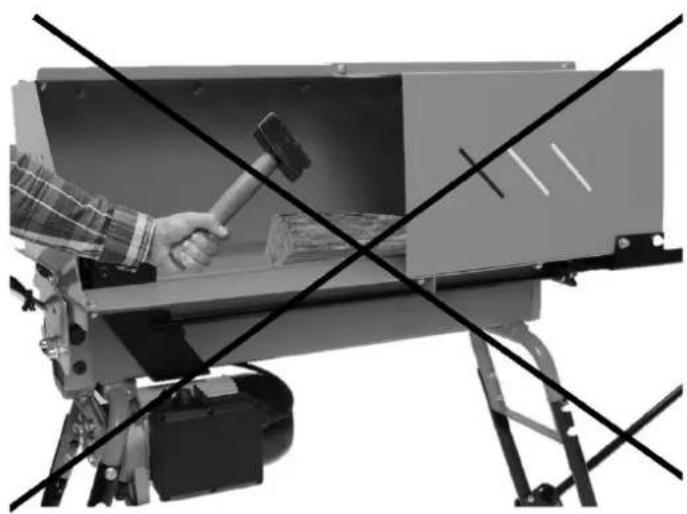

Viktigt! Försök aldrig att hugga loss ett trästycke som sitter i spänn, det kan splittras med hög kraft som kan leda till personskador eller skada på vedklyven.

Skötsel, underhåll och förvaring

• Dra alltid ut stickproppen ur vägguttaget före rengöring och service.
• Rengör vedklyvens alla delar med en borste och torra trasor.
• Dra alltid ut stickproppen ur vägguttaget och förvara vedklyven i en torr, ren och ickekorrosiv miljö utom räckhåll för barn, när den inte används. Se till att lagringstemperaturen inte sjunker under -25^ .
• Stäng alltid luftskruven vid transport, lagring och övrig hantering av vedklyven annars riskerar oljan att rinna ut. Vid längre förvaring med öppen luftskruv absorberar oljan den fukt som finns i luften vilket kan leda till att hydraulsystemet rostar invändigt.
• Håll klyvkniven vass genom att regelbundet fila bort eventuella grader på knivseggen med en fintandad metallfil.

Viktigt Se till att alltid ha en medhjälpare vid kontroll av oljenivå/oljebyte. Arbetet blir säkrare och enklare om två personer hjälps åt.

Det första oljebytet bör ske efter 50 arbetstimmar och därefter var 250:e arbetstimme.

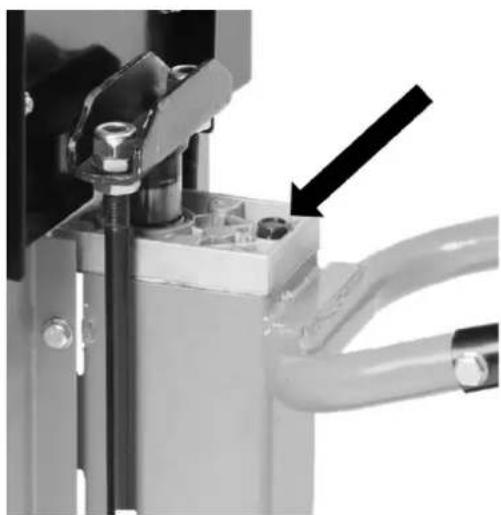

1. Demontera det bakre benet med hjulen och luta upp vedklyven så som bilden visar.

1. Se till att området runt oljestickan är rent och fritt från föroreningar.

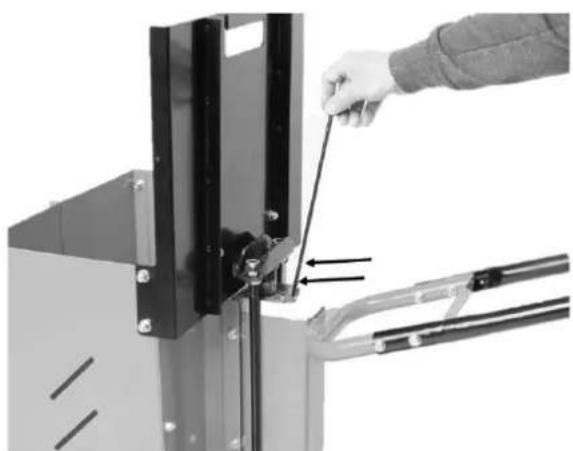

1. Skruva ur oljestickan och torka av den. Stick ner oljestickan så att den ligger an mot vedklyven men skruva inte i den. Dra upp stickan igen och kontrollera nivån. Nivån ska ligga mellan de två markeringarna på stickan.

2. Skruva i stickan igen. Dra inte åt för hårt, tätningen kan skadas.

Oljebyte

1. Följ steg 1 och 2 i avsnittet Kontroll av oljenivå.
2. Använd en oljesug och sug ut oljan. Lämna den förbrukade oljan på en miljöstation där den kan tas om hand på ett för miljön lämpligt sätt.
3. Fyll på med ny olja (hydraulolja 3,2 l).
4. Kontrollera nivån och skruva i stickan igen. Dra inte åt för hårt, tätningen kan skadas.

Felsökningsschema

Klyvningen misslyckades. • Trästycket är felplacerat. Vänd eller rotera trästycket.Trästyckets hårdhet eller diameter är för stor.Klyvkniven är slö eller skadad. Vässa klyvkniven(se avsnittet Skötsel, underhåll och förvaring).För låg oljenivå, kontrollera nivån(se avsnittet Skötsel, underhåll och förvaring).

Tryckplattan rör sig ryckigt med missljud och kraftiga vibrationer.

Motorn startar inte. • Är stickproppen ordentligt ansluten till vägguttaget?Finns det ström i vägguttaget.?

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanterings-system som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Specifikationer

Nätanslutning 230 V AC, 50 Hz

Effekt 1500 W S3 80%

Kapslingsklass IP54

Klyvkapacitet ∅ 50–250 mm, längd 150–520 mm

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
