BRUKSANVISNING LS5T Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Kontroll av oljenivå/oljebyte

Kontroll av oljenivå

Cocraft 5T vedkløyver

Art.nr. 41-2361 Modell LS5000/520C-S

Les gjennom hele bruksanvisningen før produktet tas i bruk, og ta vare på den for fremtidig bruk.

Vi tar forbehold om eventuelle feil i tekst og bilder, samt endringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, kontakt vårt kundesenter (se kontaktinformasjon på baksiden).

Advarsel!

Disse generelle forhåndsreglene skal alltid følges når du bruker dette produktet. Dette for å unngå brannfare, elektrisk støt og personskade.

Trekk alltid støpselet ut fra strømuttaket før reparasjon og justering av produktet!

Sikkerhetssymboler på produktet:

Advarsel! Fare for elektrisk støt.

Advarsel! Fare for klemskader. Vær forsiktig og hold fingre unna bevegelige deler under hele kløyvingen.

Advarsel! Fare for klemskader. Vær alltid oppmerksom på hvordan trykkplaten beveger seg.

Advarsel! Gjenstander som slenges ut fra produktet kan forårsake personskader og skade på andre gjenstander. Hold tilskuere, barn og husdyr på sikker avstand fra arbeidsplassen. Bruk ikke medhjelper for å løsne på vedstykker som har festet seg. Hvis personer under 18 år bruker kløyveren, må de kunne håndtere den på en sikker måte og de må forstå hvilke farer som er forbundet med bruken. Personer under 18 år skal være under tilsyn av en voksen person ved bruk av kløyveren.

lufteskruen

Les bruksanvisningen, og sørg for at du forstår den, før du bruker produktet.

Bruk vernebriller og hørselsvern.

Bruk vernehansker.

Bruk alltid sklisikre vernesko.

Skru av vedkløyveren og trekk ut støpselet fra strømuttaket når maskinen ikke er i bruk. Dette gjelder også når det skal foretas service eller rengjøring av maskinen.

Advarsel! Ingen sikkerhetsmekanismer må på noe vis modifiseres eller fjernes.

Advarsel! Vær alltid alene ved vedløyveren. Maskinen skal ikke under noen omstendigheter manøvreres eller brukes av flere personer samtidig.

Advarsel! Produktet må ikke brukes i regnvær eller fuktig miljø.

Generelle sikkerhetstiltak

1. Hold arbeidsplassen ren! Uorden på gulv, arbeidsbord etc. kan forårsake ulykker.
2. Bruk ikke maskinen i risikofylte miljøer. Elektriske maskiner skal ikke brukes i fuktige eller våte innemiljøer eller utendørs når det regner. Sørg for god arbeidsbelysning. Arbeidsoperasjoner som fører til mye støv krever god ventilasjon. Bruk aldri elektriske maskiner/verktøy der de kan forårsake brann eller eksplosjon.
3. Unngå elektrisk støt. Unngå berøring av jordede gjenstander som vannledninger, varmeovner, komfyrer etc. samtidig som du bruker elektriske maskiner/-verktøy.
4. Hold barn og andre tilskuere på avstand. Alle barn og andre tilskuere bør holdes på sikker avstand fra elektriske maskiner/verktøy og strømkabler på arbeidsområdet.
5. Oppbevar maskinene utilgjengelig for barn. Oppbevar elektriske maskiner/verktøy innlåst og utenfor barns rekkevidde.

6. Maskinen skal ikke presses. Den gjør jobben bedre og sikrere med riktig matningshastighet.

7. Bruk riktig verktøy. Press ikke verktøyet eller tilbehøret til å gjøre en jobb den ikke er beregnet til.

8. Bruk fornuftige klær. Bruk fornuftige klær, og ingen løstsittende ting, som smykker etc. som kan feste seg i roterende deler. Sklisikre sko anbefales. Bruk hårnett eller tilsvarende, hvis du har langt hår.

9. Benytt alltid vernebriller. Bruk alltid vernebriller, vanlige briller beskytter ikke godt nok. Bruk også støvmaske eller vernemaske ved støvende arbeider.

10. Bruk avsug. Bruk utsugningsutstyr til å fjerne støv og spon dersom maskinen er beregnet for slikt utstyr. Påse at utstyret brukes riktig og at det tømmes etter behov.

11. Påse at ikke strømledningen skades. Bær aldri maskinen i strømledningen. Trekk i selve støpselet og ikke i ledningen når maskinen/verktøyet skal kobles fra strømnettet. Påse at strømledningen ikke kommer i kontakt med varme, olje, skarpe kanter eller annet som kan skade den.

12. Fest emnet ordentlig. Bruk tvinger eller skrustikker der det er mulig. Da er begge hendene er frie til å betjene verktøyet.

13. Strekk deg ikke for langt. Påse at du hele tiden har god balanse i kroppen og står stödig.

14. Vedlikehold verktøyet. Påse at det er rent og hold knivseggen skarp, for optimal effekt og godt resultat. Følg manualens anbefalinger for smøring, oljeskift, skifte av tilbehør etc. Kontroller strømledningen regelmessig. Hvis den er skadet skal den byttes av en kvalifisert elektriker. Sjekk alle skjøteledninger regelmessig så de ikke er skadet. Påse at maskinens/verktøyets håndtak og brytere er tørre, rene og helt fri for olje, fett etc.

15. Skru av strømmen. Trekk ut støpslet og trykk inn nødstopp før service, og ved bytte av tilbehør som høvelstål, bor, skjær, slipebånd eller blad.

16. Fjern alle nøkler og serviceverktøy. Gjør det til en vane å kontrollere at alle nøkler og serviceverktøy er fjernet fra maskinen før strømmen kobles til.

17. Unngå uønsket oppstart. Bær ikke verktøyet med en finger på strømbryteren hvis ledningen er koblet til strømuttaket. Påse at strømbryteren står på OFF når støpslet plugges til strømnettet.

18. Bruk riktige skjøteledninger. Dersom man benytter skjøteledning utendørs, skal den være godkjent for utendørs bruk. Bruk skjøteledninger med tilstrekkelig lengde, rull ut hele ledningen.
19. Bruk sunn fornuft, og vær forsiktig. Tenk før arbeidsoperasjon utføres, slik at den utføres sikrest mulig. Bruk av maskinen/verktøyet må ikke forekomme når man er sliten, trett, påvirket av medisiner, alkohol etc.
20. Kontroller at alle deler er uskadet. Før maskinen startes må alle beskyttelsesmekanismer og øvrige deler kontrolleres. De skal være uten skader og fylle sine funksjoner. Bevegelige deler skal kunne rotere fritt og være riktig justert. Ingen bevegelige deler skal kunne hekte seg fast og maskinen/utstyret skal ikke ha defekter etc. som kan påvirke utførelsen av jobben. Beskyttelsesmekanismer og liknende som er skadet må repareres fagmessig eller skiftes ut. Strømledninger og strømbrytere som er skadet skal alltid skiftes ut av kyndig fagperson. Bruk aldri verktøyet hvis du ikke kan stoppe eller starte det på en betryggende og sikker måte.
21. Bruk anbefalt tilbehør. Bruk av tilbehør som ikke er anbefalt av produsent kan føre til ulykker eller personskader.
22. Reparasjoner av produktet skal alltid utføres av fagpersoner og med originale reservedeler.
23. El-verktøy bør kobles til strømnettet via en jordfeilbryter. Produktet må ikke endres eller brukes til arbeid-soppgaver det ikke er beregnet for! Kontroller regelmessig at alle skruer og mutre er godt festet.

Spesielle sikkerhetsregler for vedkløyver

• Maskinen må betjenes av én bruker av gangen. Flere personer må ikke jobbe ved maskinen samtidig.
• Maskinen skal kun brukes på jevnt og flatt underlag.
• Påse at alle kvister og annet som er på vedkubben (f.eks. spikere) fjernes før kløyving.
• Ta vare på bruksanvisningen og se til at den følger maskinen när maskinen lånes bort etc.
• Pass på at kløyvingen følger treets fiberretning. Legg aldri vedkubben slik at den deles mot fiberretningen.
• Les maskinens advarsler og påse at de er lesbare.
• Kontroller at strømuttaket har riktig spenning før vedkløyveren kobles til (230 V).
• Trykkinnstillingen må ikke endres av ufaglæerte. Den er innstilt fra fabrikken for å gi maks. trykkraft, som er 6 tonn.
• Feil innstillinger kan føre til dårlig funksjon eller alvorlige person- og/eller maskinskader.
• Forsøk aldri å dele flere vedkubber samtidig.
• Forsøk aldri å rette opp en kubbe som er bøyd med hånden når maskindelene er i bevegelse. Skru av og rett opp kubben slik at den står rett.
• Man må ikke holde i vedkubben mens maskindelene er i bevegelse.
• Hvis et emne setter seg fast og ikke kan klyves må man slippe begge manøvreringshåndtakene. Slipp spakene og la maskindelene gå tilbake så motoren ikke blir overopphetet.
• Trekk alltid ut støpselet ved service og opphold i jobbingen, og påse at ingen barn eller andre uvedkommende kan starte vedkløyveren.
• Kontroller at maskinens verneanordninger fungerer og at de er riktig montert, før maskinen tas i bruk.
• Bruk vernebriller, hørselsvern og vernesko ved behov.
• Stå alltid slik at du kan utføre alle arbeidsoperasjoner med god balanse i kroppen og at du kan holde manøvreringshåndtakene med begge hendene.
• Hold hender/fingre på sikker avstand fra trykkplate og kløyvekilen. Bruk sund fornuft og vær forsiktig når du jobber med maskinen.
• Pass på at ingen uvedkommende mennesker eller dyr oppholder seg i nærheten av maskinen. Spisse trefli-ser kan fyke omkring i stor fart og føre til store skader.
• Vedkløyveren skal kobles til strømmen via en jordfeilsbryter.
• Bruk ikke vedkløyveren i regn eller ekstremt fuktig vær.
• Bruk ikke maskinen dersom støpselet, strømledningen eller andre deler er skadet. Defekte deler må skiftes av fagpersoner.

∅vrige sikkerhetssymboler

Advarsel! Strekk deg ikke for langt. Påse at du står stodig og har god balanse i kroppen under hele arbeidsoperasjonen. Emnene på ikke stables slik at man må strekke seg langt for å nå dem. Hendene skal kun brukes til å manøvrere vedkløyveren. Benytt aldri andre kropps-deler eller anordninger for å frigjøre hendene slik at de kan komme i kontakt med kløyvekniven eller vedstykket. Vær alltid varsom og følg med på kløyverens bevegelser. Vedstykkene må ikke stables under kløyving. Legg aldri ved på kløyveren mens stempelstangen er i beve-gelse. Hold fingrene unna roterende deler.

Advarsel! Hold hendene unna når stempelstangen går tilbake etter kløyving. Vedkløyveren er konstruert slik at den stopper først når stempelstangen er trukket helt tilbake. Hold fingrene unna sprekker som kan oppstå på treverket under kløyving. Sprekkene kan plutselig klappe sammen igjen og forårsake personskader. Ved som har satt seg fast må ikke løsnes med hendene.

Tenk på miljøet, og følg lokale forskrifter når du behandler spillolje.

Kontroller at vedkløyveren er uskadd og at alle beskyttelsesanordninger er på plass og riktig montert og at de fungerer. Vedkløyveren må ikke brukes hvis noe av verneutstyret er skadet eller mangler. Sjekk oljenivået før hver gang vedkløyveren tas i bruk.

Produktbeskrivelse

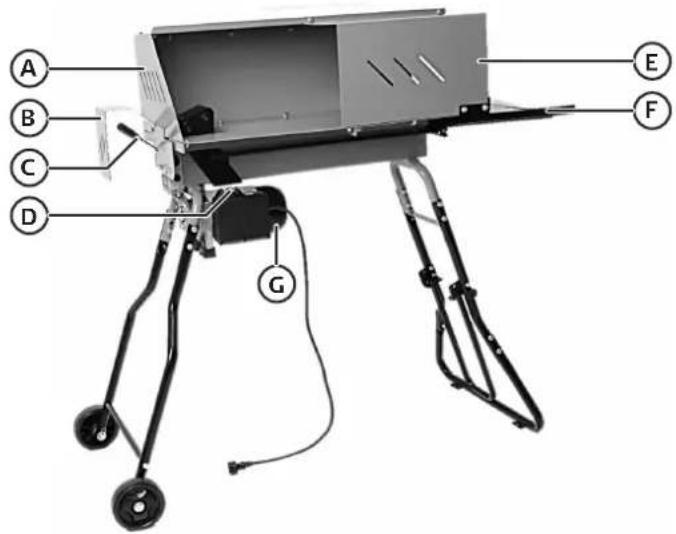

A Beskyttelsesdeksel bakgavl
B Beskyttelsesdeksel for kløyvespak
C Kløyvespak
D Strømbryter
E Beskyttelsesdeksel manøvreringsside
F Avlastningsbord
G Motor

Q Fremre støtteben, overdel x 2

R Fremre støtteben, underdel x 2

S Håndtak

① Bolt M6 x 14 2 stk.

② Bricka M6 2 stk.

③ Mutter M6 2 stk.

④ Skive M8 90 stk.

⑤ Låsemutter M8 44 stk.

⑥ Bolt M8 x 45 14 stk.

⑦ Bolt M8 x 16 28 stk.

⑧ Vognbolt M8 x 45 4 stk.

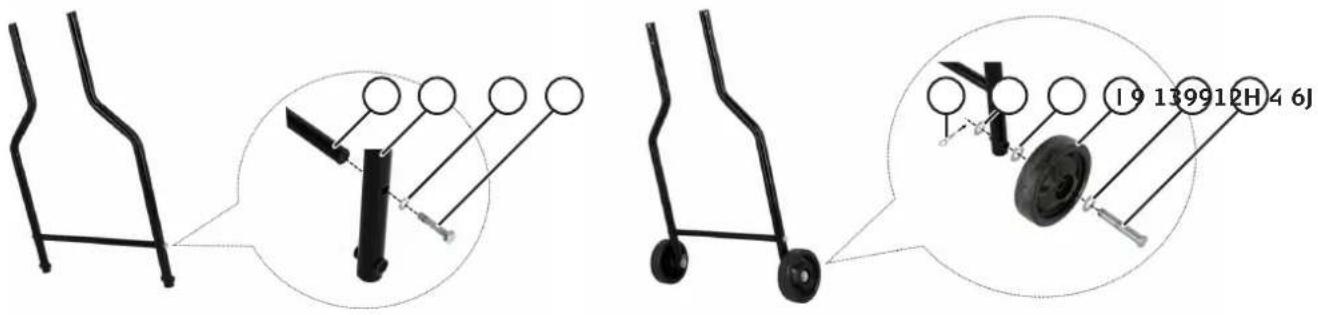

Sørg for å ha noen som kan hjelpe deg når vedkløyveren skal monteres. Jobben blir tryggere og enklere når to personer samarbeider om monteringen. Når du bruker produktet skal du derimot alltid være alene om å kontrollere produktet. Man skal aldri dele på jobben med å kontrollere kløyvingen.

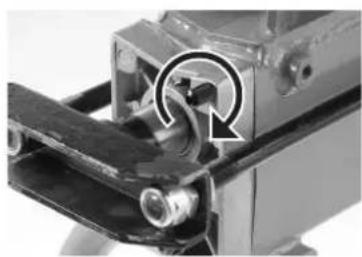

Viktig! Kontroller at lufteskruen er strammet før du vender vedkløyveren. Dette for å forhindre at oljen renner ut.

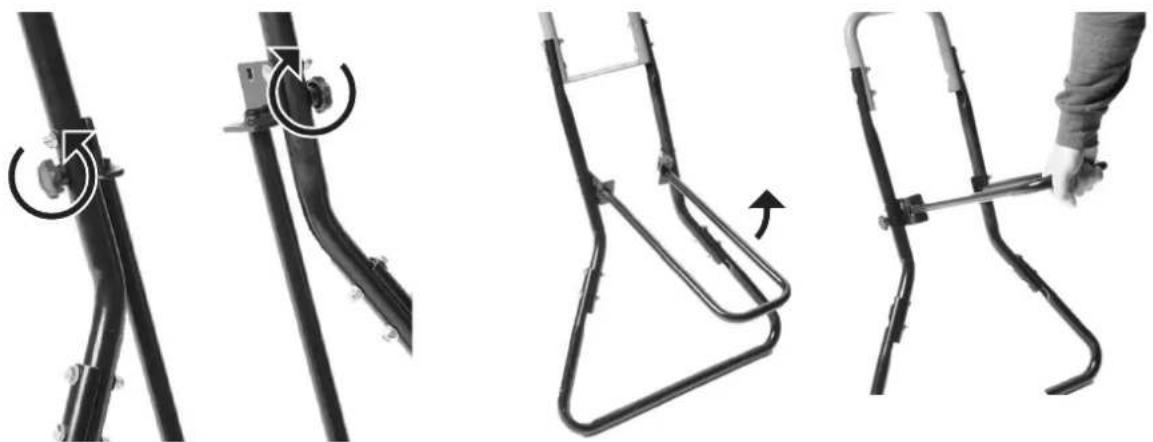

Snu vedkløyveren opp ned, sett på og skru fast bena.

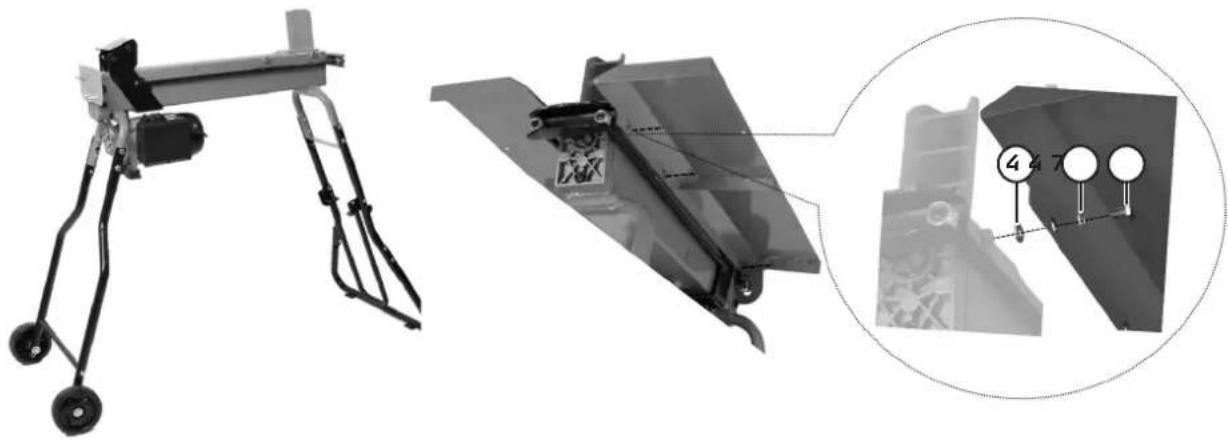

Sett kløyveren riktig vei, slik at den står på bena sine. Monter de to kløyvebordene, venstre og høyre.

1. For enkelt å kunne flytte vedkløyveren, feller du opp håndtaket.

1. Løsne håndtakets to låseratt og trekk ut vognboltene.
2. Fold håndtaket opp og sett vognboltene i de andre hullene i håndtaket og stram låserattene.

Forberedelser

• Plasser kløyveren slik at det står stodig og på et plant underlag.
• Kontroller at strømkabelen og strømbryteren er uten skader og påse at alle skruer og muttere er strammet skikkelig.
• Støpselet kobles til et jordet strømuttak. Strømuttaket bør være sikret med en jordfeilbryter (RCD) på 30 mA. Vær påpasselig med hvordan du plasserer kabelen, slik at den ikke skades og du ikke risikerer å snuble i den.

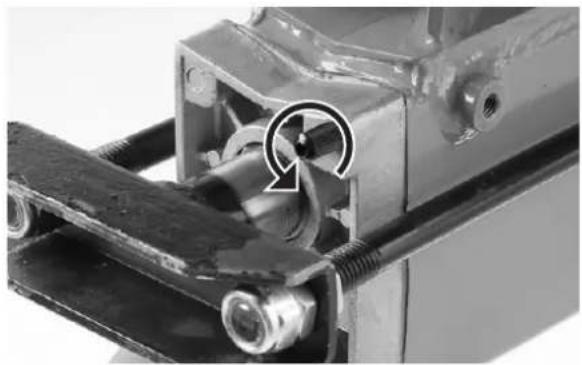

Viktig Lösne lufteskruen ved å skru den ut 3–4 omdreininger, slik at en merkbar luftstrøm merkes när kløyveren er i bruk.

• Plasser alltid trekubben slik at siden med minst kvist ligger mot kløyverkniven. Man må alltid kløyve i fiberretningen.
• Plasser arbeidsemnet slik at det ligger så stabilt som mulig mot kløyvebordets sider.

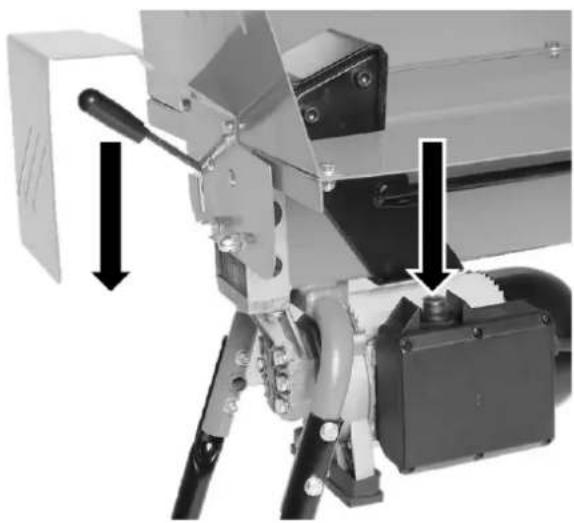

• Start motoren ved å trykke og holde inn strømbryteren.
• Start hudraulikken ved å trekke kløyespaken ned.
• Stempelstangens trykkplate presser nå trestykket mot kløyvekniven.
• Slipp kløyvespaken og strømbryteren for å avslutte kløyvingen. Returfjærene trekker nå stempelstangen tilbake.

Viktig! Hvis ikke kløyvingen av treemnet starter innen 5 sekunder tross fullt trykk: slipp kløyvespaken og strømbryteren og la trykkplaten gå tilbake. Vri trestykket 90° eller snu det og prøv på nytt.

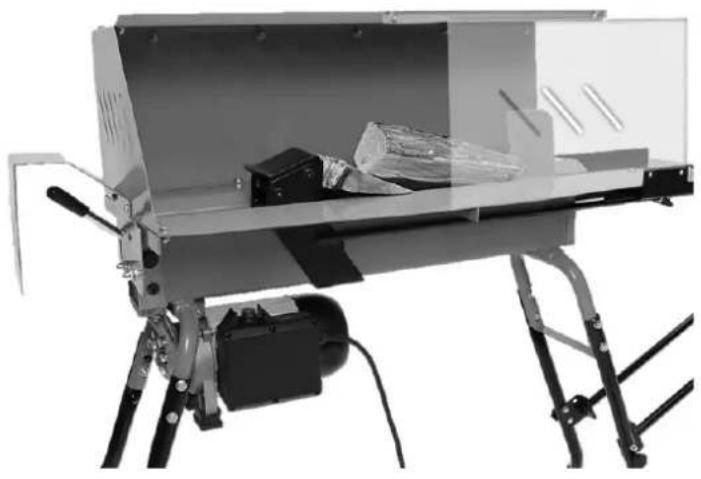

Hvis trekubben setter seg fast

• Avslutt kløyvingen.
• Når trykkplaten har gått tilbake til utgangsposisjonen: legg en trekile under det fastläste treemnet.
• Start vedkløyveren og trykk kilen inn med hjelp av trykkplaten.
• Gjenta prosessen med en større kile dersom det er behov for det.

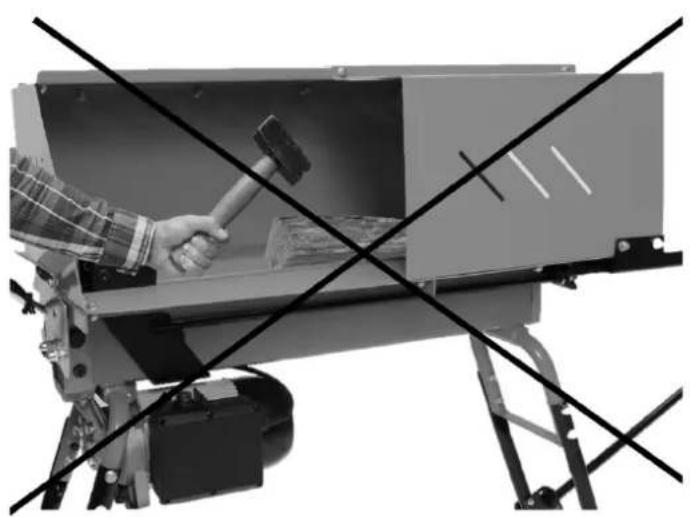

Viktig! Forsøk aldri å hugge løs et treemne som sitter i spenn. Det kan splintres med stor kraft, og føre til personskade Bolt skade på selve kløyveren.

Vedlikehold og oppbevaring

• Trekk stikkontakten ut fra strømuttaket før rengjøring og service.
• Rengjør alle delene på vedkløyveren med en børste og tørre kluter.
• Trekk alltid ut stopselet fra strømuttaket og oppbevar vedkløyveren i et tört, rent og ikke-korroderende miljø utenfor barns rekkevidde når den ikke er i bruk. Sørg for at temperaturen der den oppbevares ikke synker til under -25 °C.
• Steng alltid lufteskruen ved transport, lagring og øvrig håndtering av vedkløyveren, slik at oljen ikke risikerer å renne ut. Ved oppbevaring over tid med åpen lufteskrue vil oljen trekke til seg fuktighet fra luften, noe som kan føre til at hydraulikksystemet ruster innvendig.
• Kniven holdes skarp ved at du regelmessig filer bort eventuelle grader på eggen med en fintannet metallfil.

Kontroll av oljenivå/oljeskift

Viktig ! Sørg for at du alltid har noen til å hjelpe deg ved kontroll av oljenivå og oljebytte. Jobben blir tryggere og enklere når to personer samarbeider.

Det første oljeskiftet bør gjøres etter 50 arbeidstimer og deretter ved hver 250. arbeidstime.

Kontroll av oljenivåe

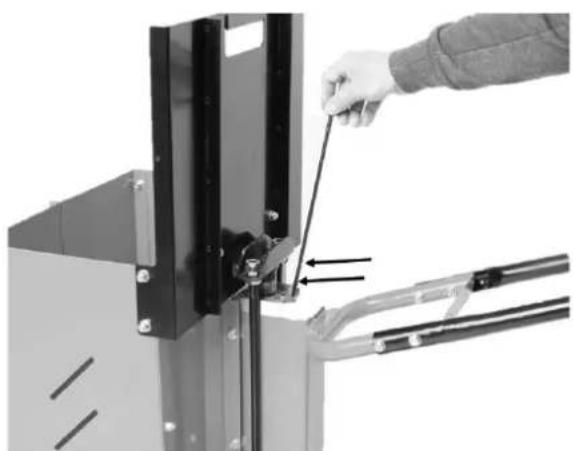

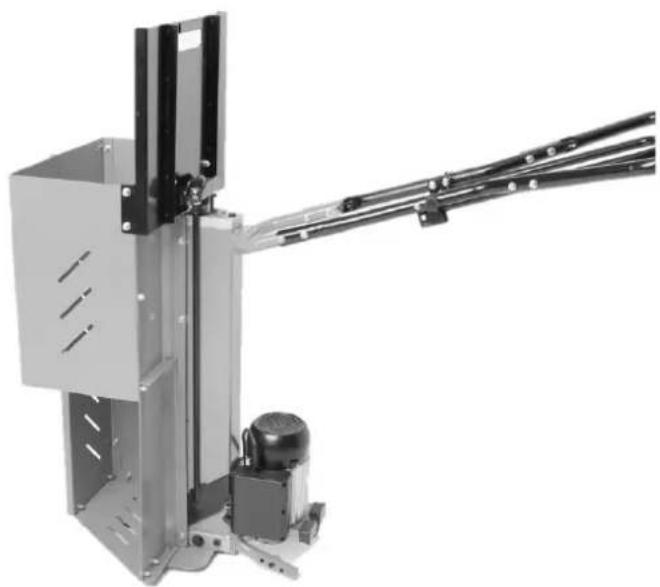

1. Demonter det bakre benet med hjul og løft kløyveren slik bildet viser.

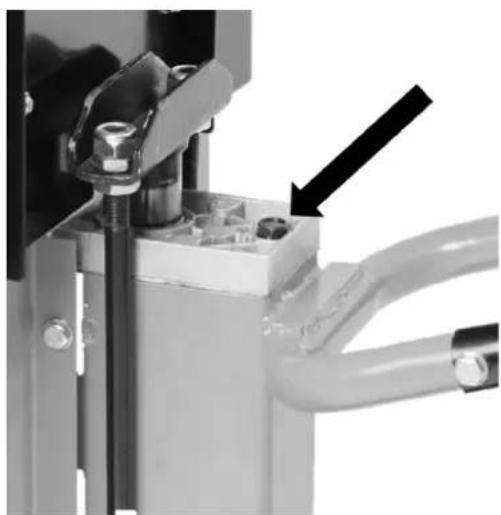

1. Påse at området rundt peilepinnen er rent og fritt for støv og skitt.

1. Skru ut peilepinnen og tørk av den. Stikk peilepinnen ned igjen, men ikke skru den fast. Trekk den opp igjen og kontroller nivået. Oljenivået skal ligge mellom de to markeringene på pinnen.

2. Sett den tilbake og skru den fast. Ikke dra til for hardt. Det kan skade pakningen.

Oljeskift

1. Følg trinn 1 og 2 i avsnittet Kontroll av oljenivået.
2. Bruk en oljeskiftpumpe/oljesuger og sug ut oljen. Lever inn den gamle oljen på en miljøstasjon der den kan tas hånd om på en forskriftsmessig måte.
3. Fyll på med ny olje (hydraulikkolje 3,2 l).
4. Kontroller nivået og skru tilbake peilepinnen. Ikke dra til for hardt. Det kan skade pakningen.

Feilsøkingsskjema

Kloyvingen var mislykket. • Treemnet er feilplassert.	Vend eller roter på det.• Treemnets hardhet eller diameter er for stor.• Kniven er slovt eller skadet. Slip kløyvekniven (se avsnittet Vedlikehold og oppbevaring).• For lavt oljenivå, kontroller nivået (se avsnittet Stell og vedlikehold).
Trykkplaten beveger seg i rykk og napp eller med ulyder og kraftige vibrasjoner:	For lavt oljenivå, kontroller nivået (se avsnittet Vedlikehold og oppbevaring).
Motoren starter ikke. • Er stopselet ordentlig tilkoblet stikkontakten?• Er det strøm i stikkontakten?

Avfallshändtering

Dette symbolet betyr at produktet ikke må kastes sammen med øvrig husholdningsavfall. Dette gjelder i hele E∅S. For å forebygge eventuelle skader på helse og miljø som følge av feil avfallshåndtering skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en anvarsfull måte. Når produktet skal kasseres, benytt eksisterende systemer for returhåndtering eller kontakt forhandler. De vil ta hånd om produktet på en miljømessig forsvarlig måte.

Spesifikasjoner

Nettspenning 230 V AC, 50 Hz

Effekt 1500 W S3 80%

Kapslingsklasse IP54

Kløyvekapasitet ∅ 50–250 mm, lengde 150–520 mm
