LXC GT18 - Ryddesag Cocraft - Gratis bruksanvisning og manual

Produkttype	Krattkutter (gressklipper)
Modell	LXC GT18 (ASYGT02230)
Batteri	18 V, 2,0 Ah litium-ion
Tomgangshastighet	8500 o/min
Skjærediameter	230 mm
Tråddiameter	1,6 mm
Driftstid	25–50 minutter
Vekt (inkl. batteri)	2,0 kg
Laderinngang	230–240 V AC, 50/60 Hz, 80 W
Laderutgang	18 V DC, 2,8 A
Ladetid (2,0 Ah)	35 min til 80 %, 50 min til 100 %
Støynivå (LpA)	78,8 dB(A), K = 3 dB(A)
Vibrasjon (bakre håndtak)	2,675 m/s², K = 1,5 m/s²
Vibrasjon (fremre håndtak)	3,114 m/s², K = 1,5 m/s²
Justerbart teleskoprør	Ja
Justerbart kutterhode	5 posisjoner + 90° dreiing for kantklipping
Overbelastningsbeskyttelse	Ja, automatisk nullstilling
Overvarmingsbeskyttelse	Ja, automatisk nullstilling
Batteriladingsindikator	3 LED-er (rød, gul, grønn)
Trimmervern	Inkludert med automatisk trådkutter
Plantevern	Ja
Støttehjul for kantklipping	Ja
Vedlikehold	Rengjør med myk børste; ikke bruk vann
Tiltenkt bruk	Kun til hjemmebruk

Ofte stilte spørsmål - LXC GT18 Cocraft

Hvordan justerer jeg lengden på teleskoprøret?

Drei låseknotten (9) med klokken for å låse opp, skyv røret til ønsket lengde, og stram deretter knotten mot klokken.

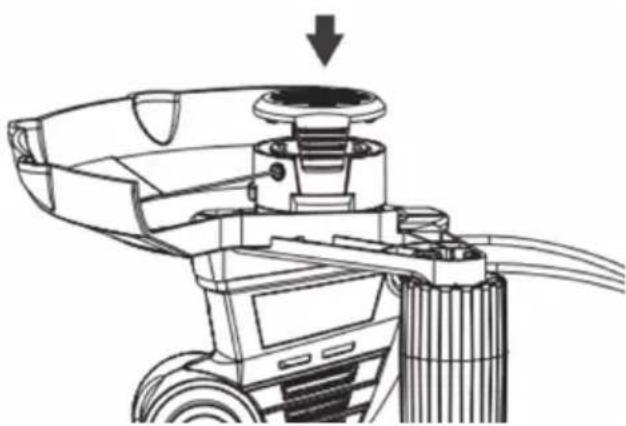

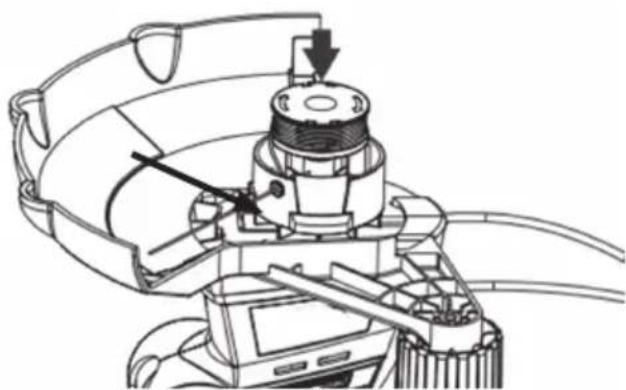

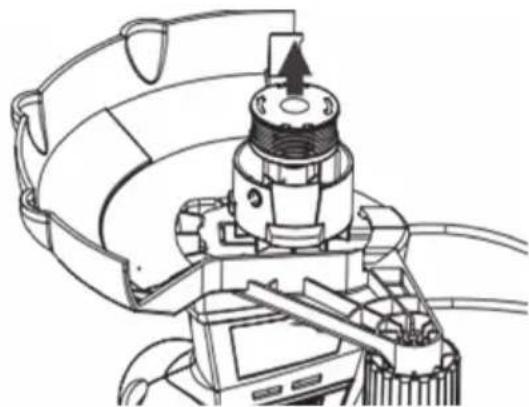

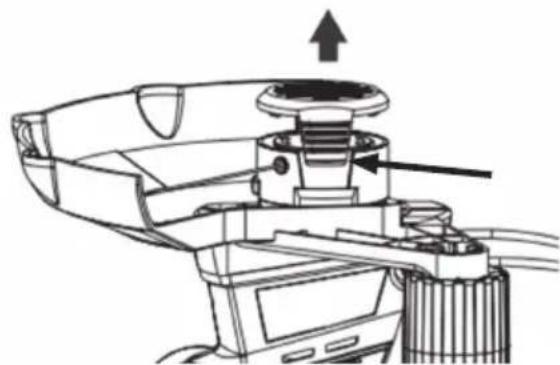

Hvordan bytter jeg trådspolen?

Trykk på tappene på sidene av kutterhodehodet og fjern dekselet. Løft ut den gamle spolen, trå den nye tråden gjennom hullet, sett inn spolen og sørg for at fjæren er på plass, og sett på dekselet til det klikker.

Hvilket batteri bruker LXC GT18?

Den bruker en 18 V LXC litium-ion batteripakke. Modeller 18-1465 og 31-9457 inkluderer et 2,0 Ah batteri, mens 31-9458 selges uten batteri.

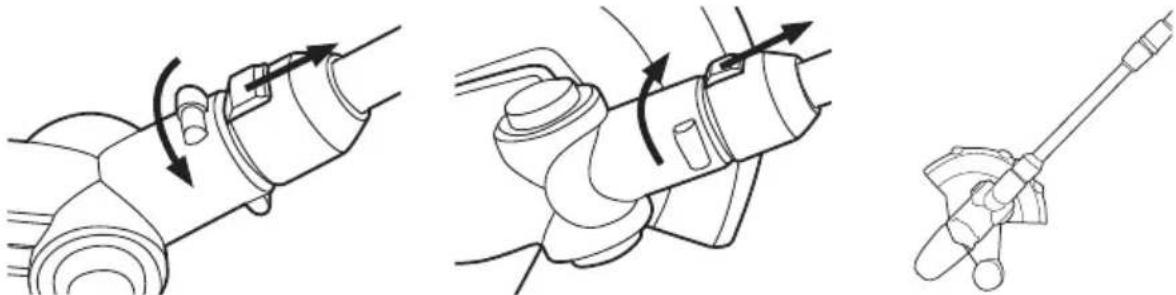

Hvordan dreier jeg kutterhodet for kantklipping?

Trekk tilbake låsen (17) på kutterhodet og drei hodet 90° til høyre eller venstre. Slipp låsen for å låse den i posisjon.

Hvordan lader jeg batteriet?

Sett laderen i en stikkontakt (230–240 V). Skyv LXC-batteriet på laderen. Indikatoren viser rød for 0–80 %, blinker grønn for 80–99 %, og fast grønn ved 100 %. Koble fra når du er ferdig.

Hvilket sikkerhetsutstyr bør jeg bruke?

Bruk alltid øyevern, hørselvern, solid fottøy, lange bukser og hansker. Hold tilskuere og kjæledyr minst 5 meter unna.

Hvorfor stopper kutteren plutselig?

Overbelastnings- eller overvarmingsbeskyttelsen kan ha blitt aktivert. Slipp avtrekkeren, vent noen sekunder (eller la den avkjøles), forsikre deg om at det ikke er belastning, og start på nytt. Hvis batteriet er varmt, la det avkjøles først.

Hvordan bør jeg rengjøre og oppbevare kutteren?

Fjern batteriet. Rengjør utsiden med en myk børste eller klut, spesielt rundt motorens ventilasjonsspalter. Bruk aldri vann. Oppbevar på et tørt sted utilgjengelig for barn.

Kan jeg bruke metallblader på denne kutteren?

Nei, metallkutterblader er ikke tillatt. Bruk kun anbefalt kuttertråd (1,6 mm diameter). Montering av metallblader kan forårsake alvorlig skade.

Hva er skjærediameteren til kutteren?

Skjærediameteren er 230 mm, noe som gir et bredt kuttområde for effektiv gressklipping.

BRUKSANVISNING LXC GT18 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Obs! Indikerar viktig information eller tips.

Vikt med batteri 2,0 kg

Laddare

Nätanslutning 230–240 V AC, 50/60 Hz, 80 W

Utspänning 18 V DC

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Personer (inklusive barn) med fysisk eller mental funksjonshemming eller manglende erfaring og kunnskap som gjør at de ikke kan bruke produktet på en sikker måte, må ikke bruke det uten tilsyn eller veiledning. Lokale forskrifter kan ha aldersbegrensning for bruk av slike produkter.

Sikkerhet

Generelle sikkerhetsforskrifter - Elektriske håndverktøy

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, dette føre til elektrisk støt, brann og/eller alvorlige skader.

Med "elektrisk håndverktøy" i teksten nedenfor, menes verktøy koblet til strømnettet eller batteri drevne håndverktøy.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Ikke bruk elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Kontakten til det elektriske verktøyet må passe i veggkontakten. Kontakten må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær ikke apparatet i strømledningen. Dra heller ikke i strømledningen når du skal ta kontakten ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler.
Skadede eller deformerte kontakter kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trøtt eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen när strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løse klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.
a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeide.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

4) Bruk og vedlikehold av det elektriske håndverktøyet

e) Vedlikehold av elektrisk håndverktøy. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.
5) Bruk og service av det ladbare håndverktøyet
a) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann när den blir brukt til en annen type batterier.
b) Ladbare håndverktøy må kun brukes med egnede batterier. Bruk av annet batteri kan føre til skade eller brann.
c) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
d) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.
6) Service
a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for gresstrimmere

• Produktet er kun beregnet til vanlig, privat bruk, og slik det er beskrevet i denne bruksanvisningen.
• La aldri noen leke med gresstrimmeren og oppbevar den alltid utenfor barns rekkevidde.
• Bruk alltid kraftige sko, langbukser, vernebriller og arbeidshansker. Sørg for å ha arbeidstøy som gir deg fri bevegelighet.
• Skru av gresstrimmeren umiddelbart hvis noen (personer eller husdyr) kommer nærmere den enn 5 meter. Steiner og andre gjenstander kan slynges ut fra trimeren.
• Det må være dagslys eller godt kunstig opplyst ved bruk av trimmeren.
• Kontroller alltid gresstrimmerens funksjon før bruk. Hvis den er skadet eller ikke helt komplett skal den kompletteres/repareres før bruk.
• Reparasjoner skal utføres av kvalifiserte fagpersoner og kun med originale reservedeler.
• Alle beskyttelsesanordninger skal være hele og riktig montert ved bruk. Gresstrimmeren skal ikke brukes hvis noen av beskyttelsene, dekslene eller verneanordningene ikke virker.
• Kontroller før bruk at det ikke ligger fremmede gjenstander som kan slynges avgårde på området du skal trimme.
• Sørg for å holde gresstrimmeren med et stabilt tak. Hold i begge håndtakene.
• Monter aldri skjæreverktøy av metall på trimmeren.
• Påse at motorens ventilasjonsåpninger er åpne og fri for forurensning.
• Tråden fortsetter å snurre en stund etter at motoren er skrudd av. Vent med rengjøring etc. til den har stoppet helt.
• Gresstrimmeren må ikke utsettes for regn eller ekstremt høy luftfuktighet.
• Gjør deg godt kjent med brytere og innstillinger før bruk.
• Hold hender og føtter unna trimmerhodet og tråd. Vær ekstra på pass ved oppstart av motoren.
• Ikke start gresstrimmeren før du holder den riktig med hender på begge håndtakene.
• Gresstrimmeren skal kun brukes med utstyr anbefalt av produsent eller forhandler.
  • Ta alltid ut batteriet:
• Når gresstrimmeren forlates.
• Før rengjøring, service eller annet vedlikehold.
• Før inspeksjon när trådhodet har truffet en fremmet gjenstand.
• Før feilsøking, hvis gresstrimmeren begynner å vibrere unormalt.
• Pass på å alltid ha god balanse i kroppen og ikke strekke deg for langt. Vær ekstra varsom ved jobbing i skråninger.
• Gå alltid sakte og vær oppmerksom, ikke løp med gresstrimmeren.
• Trådhodet må stoppe av seg selv og ikke med hjelp av hender eller føtter.
• Unngå bruk av trimmeren nær grusganger og ved andre plasser med løsmasser. Dette kan slynges ut og gjøre skade.
• Sørg for at alle som bruker trimmeren har lest og forstått hele bruksanvisningens innhold.
• Brukeren er ansvarlig for skader på tredje person eller tredje persons eiendom.

Ytterligere sikkerhetsforskrifter for gresstrimmere

Hvis du bruker trimmeren i en lengre periode uten pause eller hvis den ikke brukes riktig eller mangler vedlikehold kan det føre til negative helseeffekter som følge av vibrasjonene som oppstår.

⚠ Advarsel! Gresstrimmeren avgir et elektromagnetisk felt ved bruk. Dette feltet kan i enkelte tilfeller forstyrre aktive eller passive medisinske implantater. Personer med medisinske implantater skal konsultere sin lege før de bruker trimmeren for å redusere faren for alvorlige skader eller dødsfall.

Begrense påvirkningen av lyd og vibrasjoner

Påvirkningen av lyd og vibrasjoner begrenses ved å ta hyppige pauser, optimal beskyttelse og innstillinger/arbeidsmåter for reduksjon av dette.

Produktmerking med sikkerhetssymboler

Hold batteriet på god avstand fra varme, som f.eks. vedvarende sollys, åpen flamme, vann og fuktighet. Fare for eksplosjon.

Generelle advarsler.

Gjenstander som kastes ut fra gresstrimmeren kan treffe noe og forårsake personskader eller skade på annet. Bruk passende klær og sko.

Bruk hørselsvern.

Viktig!: advarsel om en mulig fare som kan føre til lettere personskader og/eller skader på produktet hvis man ikke følger de skriftlige instruksjonene.

Obs! Henviser til viktig informasjon eller tips.

Sikkerhetsinstruksjoner for batteri og lader

a) Vær forsiktig når batteriet settes i gresstrimmeren så den ikke får en uønsket start. Forviss deg om at ikke startsperren og startbryteren er trykket inn.
b) Bruk kun den medfølgende batteriladeren eller en lader som er anbefalt av produ-senten. Batteriladeren er konstruert for å lade opp en viss type batterier. Hvis man bruker ladere som er beregnet på andre typer batterier, utgjør det en fare for brann eller eksplosjon.
c) Bruk batterier som er beregnet for det spesielle elektriske håndverktøyet som det skal brukes til. Bruk aldri andre typer batterier da det kan føre til personskader og brann.
d) Hold batterier som ikke er i bruk vekk fra binders, mynter, nøkler, skruer og andre små metallgjenstander som kan kortslutte batteriet. Hvis batteriet kortsluttes kan det føre til brann eller eksplosjon.
e) Hvis batteriet er skadet kan det lekke væske. Unngå all kontakt med denne væsken. Skyll med vann dersom batterisyren kommer i kontakt med huden. Hvis du får væsken på øynene må du ta kontakt med lege umiddelbart. Væske som lekker ut av batterier kan føre til hudirritasjon eller brannskader.

• Batteriet blir varmt etter lengre tids bruk. La det avkjøles før det lades.
  • Forsøk aldri å åpne batteriet.
• Oppbevar aldri batterier i direkte sollys eller ved temperaturer over 50 °C.
• Temperaturen ved lading av batterier bør være mellom 5 og 40 °C.

• Batterier og lader må ikke utsettes for vann.

• Hold lader og batterier utenfor barns rekkevidde.

• Bruk aldri ladere eller batterier i miljøer hvor lettantennelige gasser eller stoffer oppbevares eller brukes.
• Batterier må aldri oppbevares/transporteres i metallbeholder og de må heller ikke komme i kontakt med hverandre under transport.
• Kontroller at lader og ledning er hele og uskadet før arbeidene starter.
• Ved oppbevaring over en lengre periode bør batteriet være helt oppladet.
• Batteriet kan kun lades med lader som holder kravene i standard EN60335-2-29.

Spesielle sikkerhetsforskrifter for batterier/batteripakker

a) Batteriet må ikke åpnes eller skades på noen måte.
b) Kortslutt ikke batteriet. Batteriet må ikke oppbevares slik at det kan komme i kontakt med andre batterier eller strømførende gjenstander.
Når batteriet ikke er i bruk skal det holdes unna alle gjenstander av metall som f.eks. binders, mynter, nøkler, spikre og skruer. Disse gjenstandene kan lage kontakt mellom batteriets poler og kortslutte det. Dette kan i sin tur føre til brann og brannskader.
c) Utsett ikke batterier for varme eller åpen flamme. Batteriet må ikke oppbevares i vedvarende sollys.
d) Utsett aldri batteriet for slag eller støt.
e) Hvis batteriet lekker må man sørge for at ikke væsken kommer i kontakt med hud eller øyne. Hvis dette skulle skje, må man skylle det utsatte området umiddelbart med rikelig med vann og kontakte lege.
f) Hvis batteriet eller deler av det svelges må man umiddelbart kontakte lege.
g) Hold batteriet tørt og rent.
h) Batteriet rengjøres med en ren, tørr klut.
i) Batteriet må lades før det tas i bruk. Følg alltid anvisningene i denne bruker-veiledningen og bruk riktig lademetode.
j) La ikke batteriet bli stående til lading i lengre tid hvis det ikke er i bruk.
k) Hvis batteriet er blitt lagret over en lengre periode kan det hende at det må lades opp og lades ut igjen flere ganger før det oppnår full kapasitet.
I) Batteriet yter best når det brukes ved romtemperatur (20 ± 5 °C).
m) Når batteriet skal leveres til resirkulering skal batterier med forskjellige elektro kjemisk oppbygning holdes adskilt.
n) Batteriet skal kun lades med den medfølgende laderen. Ikke bruk andre ladere til batteriet enn det som er spesialutformet og beregnet til akkurat dette.
En lader som er beregnet til en viss type batterier kan, hvis det brukes til andre typer, føre til brann.
o) Ikke bruk batteri som er beregnet brukt til et annet verktøy enn det som er beskrevet her i denne brukerveiledningen.
p) Hold batteriet utenfor barns rekkevidde.
q) Ta godt vare på alle originaldokumenter som følger med verktøyet.
r) Ta batteriene ut av verktøyet når det ikke er i bruk.
s) Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Produktbeskrivelse

i

• 31-9457, 18-1456 leveres komplett med 2,0 Ah 18 V-batteri og lader.
- 31-9458 leveres som tilbehør til deg som allerede har 18 V LXC-batteri og lader (batteri og lader selges separat).

1. Sikkerhetssperre for strømbryter
2. Strømbryter
3. Håndtak

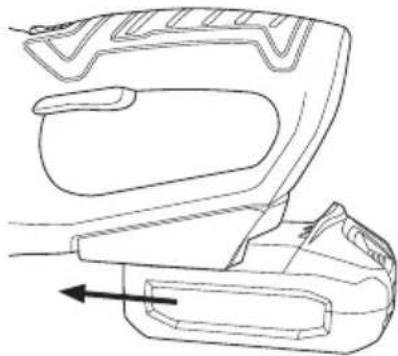

4. Batterilås
5. Batteri (medfølger kun for artikel nummer 31-9457, 18-1456)

1. Teleskopskaft
2. Lås for justering av teleskopskaftets lengde. Drei medurs for å åpne og moturs for å låse.
3. Støttehåndtak
4. Lås for justering av støttehåndtak.
5. Feste for støttehåndtak.

1. Trådhode
2. Plantebeskyttelse
3. Støttehjul for kanttrimming
4. Motorens ventilasjonsåpninger
5. Trimmerhode

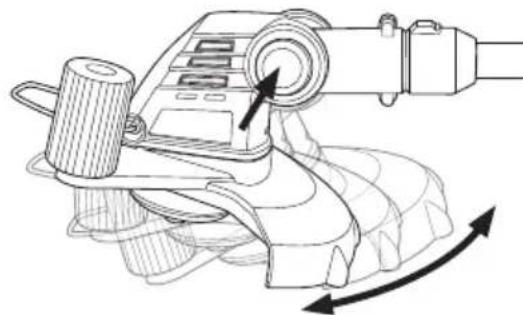

6. Sperre for justering av trimmerhodets vinkel
7. Sperre for dreling av trimmerhodet i 90° begge veier.
8. Beskyttelsesdeksel

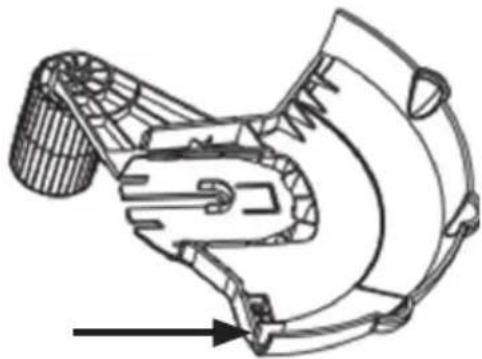

Montering Beskyttelsesdeksel

• Bruk aldri trimmeren uten at dekselet er montert.
• Vær forsiktig, dekselet har en kniv montert. Denne kapper trimmertråden jevnlig.

1. Skyv dekselet inn i festet og fell ut plantebeskyttelsen (12).

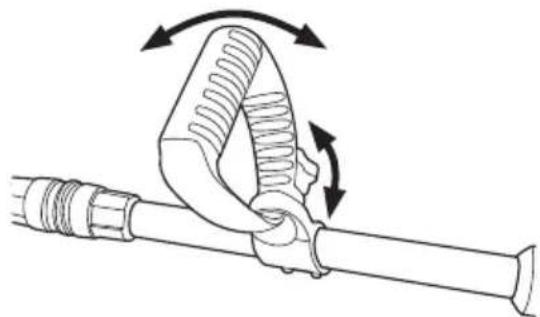

1. Løsne på bryteren (9) og juster støttehåndtakets vinkel og teleskoprørets lengde.

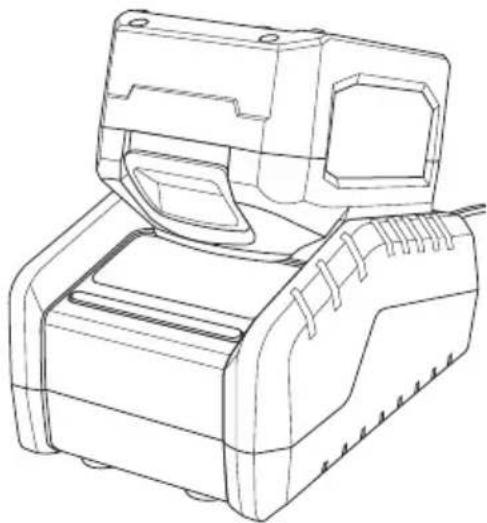

Lading av batteri

Omgivelses-temperatur for lading og oppbevaring av batteri: 5–40 °C.

1. Laderen koblet til et strømuttak, indikatoren lyser grønt.
2. Sett LXC-batteriet i laderen.
3. Indikatoren lyser rødt når ladingen er mellom 0 og 80 %. Når batteriene er 80 % oppladet vil indikatoren begynne å blinke grønt, og når det er fulladet lyser det grønt.
4. Ta batteriet ut av laderen når du er ferdig. Dra alltid ut støpselet fra strømuttaket når laderen ikke er i bruk.

• Hvis man plasserer et fulladet batteri i en strømnett-tilkoblet lader vil indikatoren først lyse rødt i noen sekunder for seinere å skifte til fast grønt lys.
• Hvis man plasserer et for varmt batteri i laderen vil det ikke skje noe. Indikatoren fortsetter å lyse med fast grønt lys. Når batteriet har blitt avkjølt nok vil ladingen automatisk starte igjen.

Laderen indikerer ladestatusen slik

Ladeindikasjoner Rød Grønn
Laderen er koblet til strømnettet Av	På
Lading mellom 0–79 % pågår På Av
Lading mellom 80–99% pågår Av Blinker
Lading 100 % ferdig Av På
Signaliserer feil på batteriet Blinker	Av

Batteriindikator

Batteriet har en batteriindikator (10) som viser batteristatus med tre dioder.

Trykk inn knappen til høyre for indikatoren for visning av batteristatus.

• Ved fulladet batteri (100 %) lyser alle tre dioder, grønn, gul og rød.
• Når ca 80 % batterikapasitet gjenstår slukker den grønne dioden.
• Når ca 20 % batterikapasitet gjenstår slukker også den gule og kun den røde lyser.
• Når ingen av diodene lyser er batteriet helt utladet og må lades.

Overbelastning og beskyttelse

Batteriet er utstyrt med diverse beskyttelser for å unngå skader på maskinen og batteriet.

• Ved kortvarig høy belastning kan overbelastningsvernet skru av maskinen. Beskyttelsen stilles tilbake av seg selv. Slipp opp strømbryteren og vent i noen sekunder. Pass på at maskinen ikke er belastet, og start den på nytt. Nå skal den fungere vanlig igjen.
• Ved høy belastning over lengre tid kan et overopphetingsvern stenge maskinen. Beskyttelsen stiller seg tilbake selv, men maskinen kan ikke startes før temperaturen har sunket til et sikkert nivå. La maskinen/batteriet avkjøles før den startes opp igjen. For høye temperaturer kan også oppstå ved direkte sollys. Utsett derfor ikke maskinen for direkte sollys over tid.

- Batteriet har et underspenningsvern som virker inn når batteriet er utladet. Underspenningsvernet skrur av maskinen automatisk og batteriet må lades.

Bruk Innstillinger

1. Juster teleskopskaftet til ønsket lengde. Åpne opp låsen på rattet (7) ved å dreie det medurs. Still inn ønsket lengde og steng låsen.

1. Trimmerhodets vinkel justeres ved å trykke inn sperren (16) og holde den inne. Drei til det kommer i en av de 5 innstillingene. Still knappen i ønsket posisjon.

1. Ved kanttrimming kan trimmerhodet dreies 90° til høyre eller venstre. Dra ut låsesperren (17) og vri hodet til ønsket posisjon. Slipp opp sperren.

Start trimmeren

△

Før start:

• Kontroller regelmessig at ikke gress, kvister og liknende fester seg rundt motorakselen.

• Kontroller regelmessig at strømbryterne og sikkerhetssperren er uskadede og at de fungerer som de skal.

• Batteriet kobles til trimmeren (se bilde).

• Skyv sperren til strømbryteren (1) framover.
• Trykk deretter inn strømbryteren (2) for å starte motoren.
• Slipp strømbryteren for å stenge motoren.

Stell, vedlikehold og oppbevaring

Ta alltid batteriet ut av trimmeren før rengjøring, transport, trådbyte og vedlikehold.

Skifte trådkassett

1. Trykk inn sneppertlåsen på trådhodet og fjern lokket.

1. Ta ut kassetten. Obs! Vær forsiktig så du ikke mister fjæren som sitter i kassetten.

2. Tre tråden fra den nye kassetten gjennom hullet i trådhodet. Pass på at fjæren sitter i kassetten og plasser kassetten i trådhodet.

1. Sett lokket på plass igjen og sjekk at det er skikkelig godt låst.

⚠️ Bruk vernebriller og pass på at det ikke er noen i nærheten når du starter opp etter skifting av trådkassett. Overflödig tråd kan fyke avgårde.

Gresstrimmer

• Fjern batteriet fra trimmeren før rengjøring og oppbevaring.
• Rengjør trimmeren utvendig med en myk børste eller klut. Bruk aldri vann, løsemidler eller etsende kjemikalier.
• Fjern all forurensning, spesielt fra motorens ventilasjonsåpninger (14), regelmessig.
• Når trimmeren ikke er i bruk skal den lagres tørt og utilgjengelig for barn.
• Batteriet oppbevares ved en temperatur på 5–50 °C.
• Lad batteriet helt opp hver 6. måned for å beholde batterikapasiteten.

Batterilader

• Trekk alltid støpselet ut fra strømuttaket før rengjøring.
• Sørg for å holde dekslet rent. Tørk av laderen med en tørr klut og støvsug det ved behov. Forurensninger og smuss kan føre til elektrisk støt.
• Når laderen ikke er i bruk skal den lagres tørt og støvfritt, og utilgjengelig for barn. Trekk også ut støpselet.

Feilsøking

Trimmeren starter ikke.	Batteriet er utladet eller feil montert.Lad opp batteriet og pass på at det er skjøvet helt inn.
Maskinen går sakte og/eller skrur seg av.	Forurensninger hindrer trådhodet fra å rotere.Ta batteriet ut av trimmeren og rengjør området rundt trådhodet.For hard mating. Reduser matingen.Batteriet kan være overopphetet.Se avsnittet Overbelastning og beskyttelse.
Batteriet går fort tomt for strøm.	Batteriet er ikke fulladet. Det kan trenge noen ladesykluser hvor det lades opp 100 % før full kapasitet oppnås.Batteriet må skiftes ut.
Batteriet lades ikke. •	Kontroller at laderens strømkabel er riktig koblet til strømuttaket.Er det strøm i strømuttaket?Batteriet er for varmt, la det avkjøles.Kontroller at batteriene er satt i riktig montert i laderen.Batteriets eller laderens kontakt trenger rengjøring.Obs! Trekk alltid ut støpselet fra strømuttaket når laderen ikke er i bruk.Laderen eller laderens kabel er skadet.Batteriet er skadet og må skiftes.
Batteriet lades raskt ut etter lading.	Batteriet er ikke fulladet. Lad opp til indikatoren (2) lyser med fast grønt skinn.Batteriet må skiftes ut.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder innenfor E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Lydnivå LpA = 78,8 dB(A) K = 3 dB(A)

$$ \mathrm{LwA} = 9 0, 4 \mathrm{dB(A)}, K = 1, 9 3 \mathrm{dB(A)} $$

Vibrasjon Bakre håndtak 2,675 m/s², K = 1,5 m/s²

Fremre håndtak 3,114 m/s², K = 1,5 m/s²

Vekt med batteri 2,0 kg

Lader

Utgående strømstyrke 2,8 A

Sikring 3,15 A, trege

Ladetider* 1,5 Ah: 25 min 80%, 40 min 100%

* Ladetidene kan variere avhengig av batterienes alder og stand.

Vibrasjon

• Måling av vibrasjonsnivå (vektorsum i tre ledd) og lydverdier som oppgis i denne bruksanvisningen er utført i henhold til målemetode som er standardisert i EN 50636-2-91. Disse verdiene kan brukes til sammenlikning av forskjellige typer elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder när det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Ruohotrimmeri

Tuotenro 18-1465, 31-9457, 31-9458 Malli ASYGT02230
