Produkttyp	Röjsåg (grästrimmer)
Modell	LXC GT18 (ASYGT02230)
Batteri	18 V, 2,0 Ah litiumjon
Varvtal obelastad	8500 rpm
Skärdiameter	230 mm
Tråddiameter	1,6 mm
Drifttid	25–50 minuter
Vikt (inkl. batteri)	2,0 kg
Laddare inmatning	230–240 V AC, 50/60 Hz, 80 W
Laddare utmatning	18 V DC, 2,8 A
Laddningstid (2,0 Ah)	35 min till 80%, 50 min till 100%
Bullernivå (LpA)	78,8 dB(A), K = 3 dB(A)
Vibration (bakre handtag)	2,675 m/s², K = 1,5 m/s²
Vibration (främre handtag)	3,114 m/s², K = 1,5 m/s²
Justerbar teleskopskaft	Ja
Justerbart trimmerhuvud	5 positioner + 90° rotation för kantklippning
Överbelastningsskydd	Ja, självåterställande
Överhettningsskydd	Ja, självåterställande
Batteriladdningsindikator	3 lysdioder (röd, gul, grön)
Trimmerskydd	Ingår med automatisk trådklippningskniv
Växtskydd	Ja
Stödhjul för kantklippning	Ja
Underhåll	Rengör med mjuk borste; använd inte vatten
Avsedd användning	Endast för hemmabruk

Vanliga frågor - LXC GT18 Cocraft

Hur justerar jag teleskopskaftets längd?

Vrid låsknappen (9) medurs för att låsa upp, skjut skaftet till önskad längd, dra sedan åt knappen moturs.

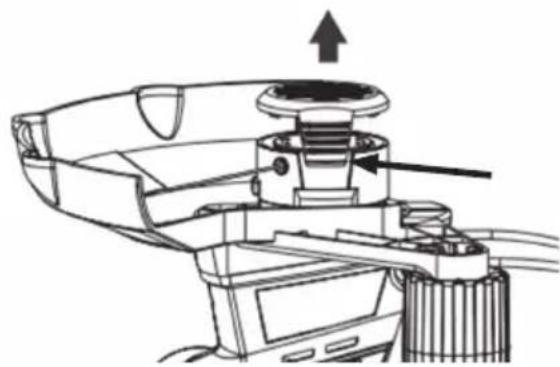

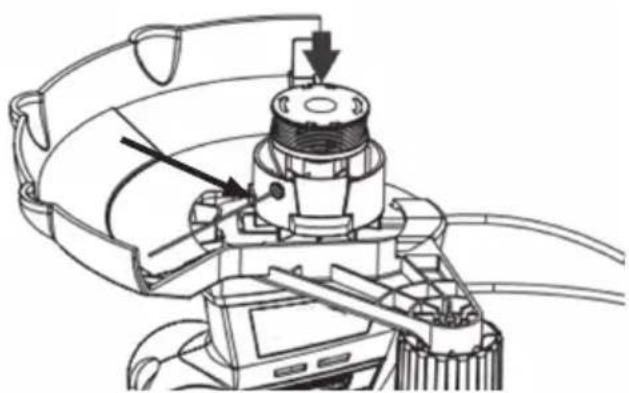

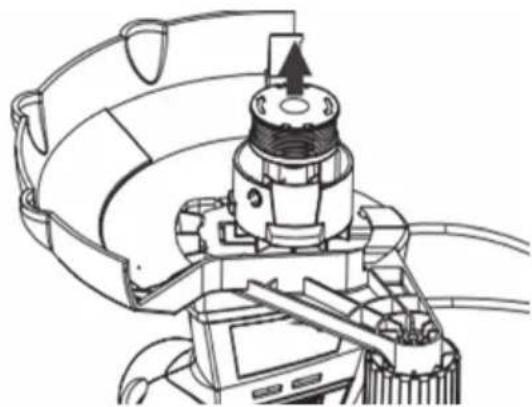

Hur byter jag trådrullen?

Tryck på flikarna på sidorna av trimmerhuvudet och ta bort locket. Lyft ut den gamla rullen, trä den nya tråden genom hålet, sätt i rullen och se till att fjädern är på plats, sätt sedan tillbaka locket tills det klickar.

Vilket batteri använder LXC GT18?

Den använder ett 18 V LXC litiumjonbatteri. Modellerna 18-1465 och 31-9457 inkluderar ett 2,0 Ah batteri, medan 31-9458 säljs utan batteri.

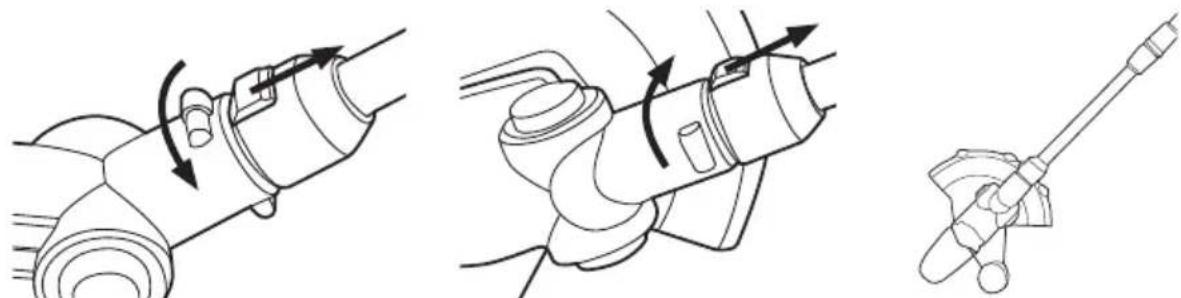

Hur roterar jag trimmerhuvudet för kantklippning?

Dra tillbaka spärren (17) på trimmerhuvudet och vrid huvudet 90° åt höger eller vänster. Släpp spärren för att låsa det i läge.

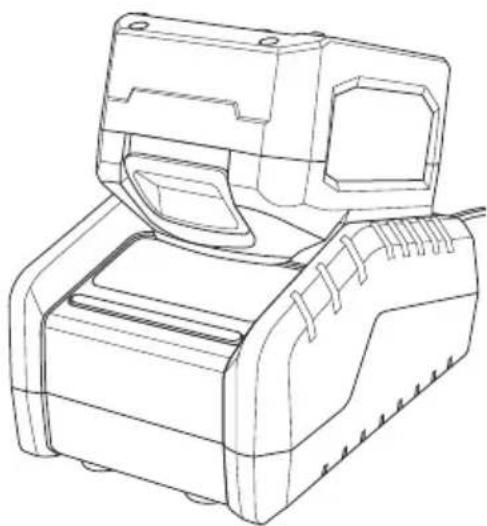

Hur laddar jag batteriet?

Anslut laddaren till ett vägguttag (230–240 V). Skjut LXC-batteriet på laddaren. Indikatorn visar rött för 0–80 %, blinkar grönt för 80–99 % och fast grönt vid 100 %. Koppla ur när den är klar.

Vilken skyddsutrustning ska jag använda?

Använd alltid ögonskydd, hörselskydd, kraftiga skor, långbyxor och handskar. Håll åskådare och husdjur minst 5 meter bort.

Varför stannar trimmern plötsligt?

Överbelastnings- eller överhettningsskyddet kan ha aktiverats. Släpp avtryckaren, vänta några sekunder (eller låt den svalna), se till att det inte är belastat och starta om. Om batteriet är varmt, låt det svalna först.

Hur ska jag rengöra och förvara trimmern?

Ta bort batteriet. Rengör utsidan med en mjuk borste eller trasa, särskilt runt motorventilationsspringorna. Använd aldrig vatten. Förvara på en torr plats utom räckhåll för barn.

Kan jag använda metallblad på denna trimmer?

Nej, metallklingor är inte tillåtna. Använd endast rekommenderad trimmerlina (1,6 mm diameter). Montering av metallklingor kan orsaka allvarliga skador.

Vilken är trimmerns skärdiameter?

Skärdiametern är 230 mm, vilket ger en bred klippbredd för effektiv gräsklippning.

BRUKSANVISNING LXC GT18 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

NORGE

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Personer (inklusive barn) vars fysiska eller mentala förmåga eller brist på erfarenhet och kunskap gör att de inte kan använda apparaten på ett säkert sätt får inte använda den utan tillsyn eller handledning. Lokala föreskrifter kan begränsa användarens ålder.

Säkerhet

Generella säkerhetsinstruktioner för elektriska handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada.

SPARA DESSA INSTRUKTIONER.

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, t.ex. rör, element, köksspis och kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om det inte går att undvika att det elektriska handverktyget används i fuktig miljö, använd ett vägguttag utrustat med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Att vid behov använda skyddsutrustning, t.ex. andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd, minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget, ansluter batteriet eller lyfter upp/bär det elektriska handverktyget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll över det elektriska handverktyget i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används på ett korrekt sätt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget eller ta ur batteriet innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa förebyggande skyddsåtgärder minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat har inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll skärverktyg vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör etc. enligt dessa instruktioner, ta hänsyn till arbetsförhållanden och till det arbete som ska utföras.

Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.
b) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.
c) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
d) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för grästrimmer

- Grästrimmern får endast användas för privat bruk i hemmet på det sätt som beskrivs i den här bruksanvisningen.

- Låt aldrig barn leka med grästrimmern och förvara den alltid utom räckhåll för barn.

- Bär alltid kraftiga skor, långbyxor, skyddsglasögon och handskar. Se till att de skyddskläder du använder tillåter fri rörlighet.

- Stäng genast av grästrimmern om någon vuxen, barn eller husdjur uppehåller sig närmare arbetsområdet än 5 m. Stenar och andra föremål kan kastas iväg.

- Använd endast grästrimmern i dagsljus eller fullgott artificiellt ljus.

- Kontrollera alltid grästrimmerns funktion före användning. Om den på något sätt är skadad eller inte fungerar normalt ska den repareras för användning.

- Alla reparationer ska utföras av kvalificerad servicepersonal med originalreservdelar.

- Alla skyddsanordningar ska vara hela och korrekt monterade vid användning. Grästrimmern får inte användas om något skydd är skadat eller felaktigt monterat.

- Kontrollera före användning att det inte finns främmande föremål som kan kastas iväg i arbetsområdet.

- Håll alltid grästrimmern stadigt. Håll i båda handtagen.

- Försök aldrig montera skärande verktyg av metall.

- Se till att motorns ventilationsöppningar är öppna och fria från föroreningar.

- Trådhuvudet fortsätter snurra efter att motorn stängts av. Vänta tills det har stannat helt före rengöring etc.

- Grästrimmern får inte utsättas för regn eller extremt hög luftfuktighet.

- Försäkra dig om att du förstår hur alla reglage och inställningar fungerar före användning.

- Håll undan händer och fötter från trimmerhuvudet och trimmerträden, särskilt när motorn startas.

- Starta aldrig grästrimmer förrän du håller i den på rätt sätt, i båda handtagen.

- Grästrimmern får endast användas tillsammans med tillbehör som rekommenderats av tillverkaren eller försäljningsstället.

• Ta alltid bort batteriet:

- när grästrimmern lämnas oanvänd.

- före rengöring, service eller annat underhåll.

- före inspektion efter att trådhuvudet träffat ett främmande föremål.

- före felsökning om grästrimmern börjar vibrera onormalt.

- Se till att alltid stå stadigt med god balans och sträck dig inte för långt. Var extra uppmärksam om du arbetar i sluttningar.

- Gå alltid lugnt och försiktigt, spring aldrig när grästrimmern används.

- Försök inte att stoppa trådhuvudet med händer eller fötter när trimmern slås av, låt det alltid stanna av sig självt.

- Undvik att använda grästrimmern i närheten av grusvägar, grusbeläggningar eller på andra platser där stenar kan kastas iväg.

- Se till att alla som använder grästrimmer har läst och förstått hela den här bruksanvisningen.

- Användaren är ansvarig för skador som drabbar tredje person eller tredje persons egendom.

Ytterligare säkerhetsföreskrifter för grästrimmer

Om du använder grästrimmern under långa perioder utan avbrott eller om den inte används på rätt sätt eller är bristfälligt underhållen kan negativa hälsoeffekter uppkomma orsakade av de vibrationer som uppstår vid användning.

⚠ Varning! Grästrimmern avger ett elektromagnetiskt fält vid användning. Detta fält kan under vissa omständigheter störa aktiva och passiva medicinska implantat. Personer med medicinska implantat ska konsultera läkare innan grästrimmern användas för att minska risken för allvarlig kroppskada eller dödsfall.

Begränsa påverkan av ljud och vibration

För att begränsa påverkan av ljud och vibration, undvik långa arbetspass utan paus, använd om möjligt inställningar och arbetssätt som begränsar påverkan av ljud och vibration och använd lämplig skyddsutrustning.

Symboler

max 50 °C

Håll batteriet på avständ från värme, t.ex. ihållande solljus eller öppen eld, vatten och fukt.

Risk för explosion.

Allmänna varningar för riskmoment.

Läs bruksanvisningen.

Utsätt inte grästrimmern för regn eller fukt.

Använd skyddsglasögon.

Håll andra personer på betryggande avständ från grästrimmern.

Föremål som kastas ut från grästrimmern kan studsa och orsaka person-skada och skada på egendom. Använd lämplig klädsel och skor.

Använd hörselskydd.

Viktigt!: varning för en möjlig fara som kan leda till lindriga personskador och/eller skador på produkten om de skriftliga instruktionerna inte följs.

Säkerhetsinstruktioner för batterier och laddare

a) Var uppmärksam när du sätter i batteriet i häcksaxen så att den inte startar oavsiktligt. Försäkra dig om att inte startspärren och startreglaget är intryckta.
b) Använd endast medföljande batteriladdare eller laddare rekommenderad av tillverkaren. Batteriladdare är konstruerade för att ladda en viss typ av batterier. Om laddare avsedd för annan typ av batterier används finns risk för brand eller explosion.
c) Använd endast batterier som är avsedda för just det elektriska handverktyg som de ska användas till. Användning av andra typer av batterier kan leda till kroppsskada och brand.
d) Håll batterier som inte används på avständ från gem, mynt, nycklar, skruvar eller andra små metallföremål som skulle kunna kortsluta batteriet. Om batteriet kortsluts kan det leda till brand eller explosion.
e) Vätska kan läcka från batteriet om det är skadat. Undvik all kontakt med vätskan. Skölj med rikligt med vatten om du oavsiktligt kommer i kontakt med vätskan. Om du får vätska i ögonen, ta omedelbart kontakt med läkare. Vätska som läcker från batterier kan orsaka hudirritation eller brännskador.

• Batteriet kan bli varmt efter att ha använts under en längre period, låt det svalna innan det laddas.
• Försök aldrig öppna batteriet.
• Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 50 °C.
• Ladda endast batteriet i temperaturer mellan 5 och 40 °C.

• Utsätt aldrig batteriet eller laddaren för vatten.

• Håll laddare och batterier utom räckhåll för barn.

• Använd aldrig batteriladdaren eller batterier i miljöer där lättantändliga gaser eller ämnen förvaras eller används.
• Transportera batterier på sådant sätt att de inte kommer i kontakt med varandra och aldrig i metallbehållare.
• Kontrollera att batteriladdaren och nätkabeln är hela och oskadade innan de används.
• Ladda upp batteriet helt om det inte ska användas under en längre period.
• Batteriet kan endast laddas med batteriladdare som överensstämmer med standard EN60335-2-29.

Särskilda säkerhetsföreskrifter för batterier/batteripack

a) Försök aldrig öppna, ta isär eller på något annat sätt skada eller göra åverkan på batteriet.
b) Kortslut inte batteriet. Förvara inte batteriet på sådant sätt att det kan komma i kontakt med andra batterier eller med andra strömledande föremål. När batteriet inte används, håll det på avständ från alla metallföremål, t.ex. gem, mynt, nycklar, spikar och skruvar. Dessa föremål kan skapa kontakt mellan batteriets terminaler och kortsluta batteriet, vilket kan leda till brännskador eller brand.
c) Utsätt inte batteriet för värme eller öppen eld. Förvara inte batteriet i ihållande solljus.
d) Utsätt inte batteriet för slag och stötar.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så har skett, skölj omedelbart det utsatta området med rikligt med vatten och ta kontakt med läkare.
f) Om batteriet eller delar av det har svalts, sök omedelbart kontakt med läkare.
g) Håll batteriet rent och torrt.
h) Rengör batteriet med en ren, torr trasa.
i) Batteriet måste laddas innan det används. Följ alltid anvisningarna i den här bruksanvisningen och använd rätt laddmetod.
j) Låt inte batteriet stå på laddning under längre perioder när det inte används.
k) Om batteriet har lagrats under en längre period kan det behöva laddas och urladdas ett flertal gånger innan det uppnår sin fulla kapacitet.
I) Batteriet har bäst kapacitet när det används i rumstemperatur (20 ± 5 °C).
m) När batteriet ska lämnas till återvinning, håll batterier med olika elektrokemisk uppbyggnad separerade från varandra.
n) Ladda batteriet endast med den medföljande laddaren. Använd ingen annan laddare än den som är speciellt utformad och avsedd för det aktuella batteriet. En laddare som är avsedd för en viss typ av batterier kan, om den används till andra batterier, leda till brand.
○) Använd inte ett batteri som är avsett för annat verktyg än det som beskrivs i den här bruksanvisningen.
p) Håll batteriet utom räckhåll för barn.
q) Spara alla originaldokument som medföljer verktyget, för framtida bruk.
r) Ta ut batteriet ur verktyget när det inte används.
s) När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Produktbeskrivning

i

• 31-9457, 18-1456 Levereras komplett med 2,0 Ah 18 V-batteri och laddare.
- 31-9458 Levereras som tillbehör till dig som redan har 18 V LXC-batteri och laddare (batteri och laddare säljs separat).

1. Säkerhetsspärr för strömbrytare
2. Strömbrytare
3. Handtag

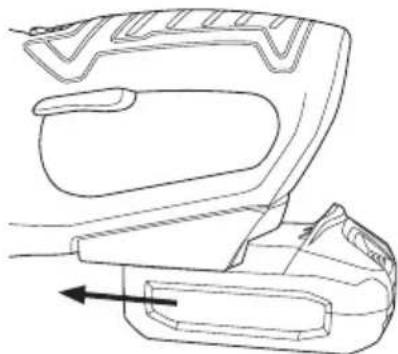

4. Batterilås
5. Batteri (medföljer endast 31-9457, 18-1456)

1. Teleskopskaft

2. Låsvred för justering av teleskopskaftets längd. Vrid medurs för att öppna och moturs för att låsa.

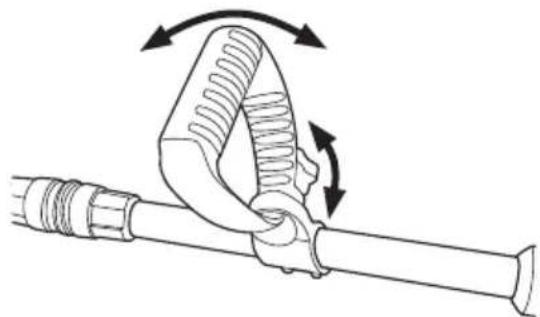

3. Stödhandtag

4. Låsvred för justering av stödhandtag.

5. Fäste för stödhandtag.

1. Trådhuvud

2. Plantskydd

3. Stödhjul för kanttrimning

4. Motorns ventilationsöppningar

5. Trimmerhuvud

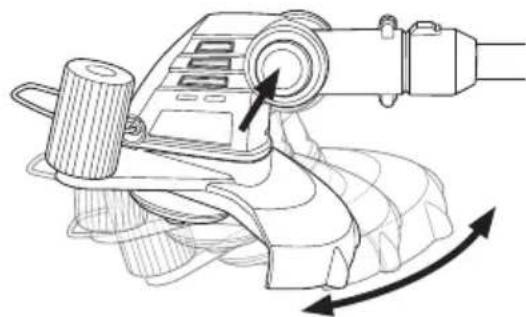

6. Spärr för justering av trimmer-huvudets vinkel

7. Spärr för vridning av trimmer-huvudet 90° åt båda hållen.

8. Skyddskåpa

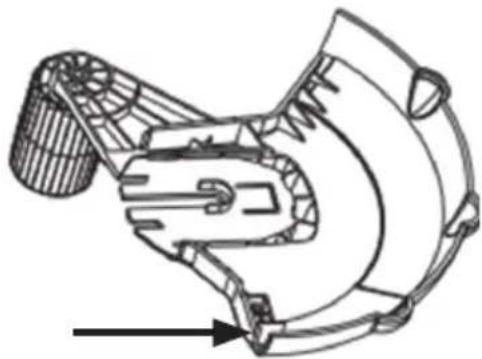

Montering Skyddskåpa

i

• Använd aldrig trimmern utan att skyddskåpan är monterad.
• Var försiktig, skyddskåpan har en kniv monterad som skär av trimmerträden till lämplig längd.

1. Skjut in skyddskåpan i sitt fäste och vik ut plantskyddet (12).

1. Lossa vredet (9) och justera stödhandtagets vinkel och läge på teleskopröret.

Laddning av batteri

Temperaturintervall för laddning av batteri: 5–40 °C.

1. Anslut laddaren till ett vägguttag, indikatorn lyser med fast grönt sken.
2. Sätt i LXC-batteriet i laddaren.

3. Indikatorn lyser med rött sken när laddningen är mellan 0–80%. När laddningen nätt 80% börjar indikatorn blinka grönt och när full laddning uppnåtts lyser den med fast grönt sken.

4. Dra ut batteriet ur laddaren när det är fulladdat. Dra ut laddarens nätkabel ur vägguttaget när laddaren inte används.

• Om ett fulladdat batteri sätts i en nätansluten laddare lyser indikatorn först rött i någon sekund för att sedan direkt skifta till fast grönt sken.
• Om ett för varmt batteri sätts i en nätansluten laddare händer ingenting, indikatorn fortsätter att lysa med fast grönt sken. När batteriet svalnat tillräckligt startar laddningen automatiskt.

Laddaren indikerar laddstatus enligt följande

Laddindikeringar Röd Grön
Laddaren är nätansluten Av På
Laddning mellan 0–79% pågår På Av
Laddning mellan 80–99% pågår Av	Blinkar
Laddning klar 100% Av På
Batterifel Blinkar Av

Batteriindikator

Batteriet har en batteriindikator (10) som visar batteristatus med tre dioder. Tryck in knappen till höger om indikatorn för visning av batteristatus.

• Vid fulladdat batteri (100 %) lyser alla tre dioder, grön, gul och röd.
• När ca 80 % batterikapacitet återstår släcks den gröna dioden.
• När ca 20 % batterikapacitet återstår släcks även den gula och endast den röda lyser.
• När ingen av dioderna lyser när knappen trycks in är batteriet helt urladdat och måste laddas.

Överbelastning och skydd

Batteriet är utrustat med ett antal skydd för att undvika skada på trimmer och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av trimmern. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att trimmern är utan belastning och starta den på nytt. Trimmern ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av trimmern. Skyddet är självåterställande men trimmern går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt trimmern/batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt solljus vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av trimmern automatiskt och batteriet måste laddas.

Användning Inställningar

1. Justera trimmerns teleskopskaft till önskad längd. Öppna låsvredet (7) genom att vrida det medurs, ställ in önskad längd och dra åt låsvredet.

1. Justera trimmerhuvudets vinkel genom att hålla in spärren (16) och vrida huvudet till ett av de 5 fasta lägena. Släpp knappen i önskat läge.

1. Vid kanttrimning kan trimmerhuvudet vridas 90° åt höger eller vänster. Dra tillbaka spärren (17) och vrid huvudet till önskat läge. Släpp spärren.

Starta trimmern

Före start:

• Kontrollera regelbundet att inte gräs, kvistar o.d. fastnat runt motoraxeln.

• Kontrollera att strömbrytaren och säkerhetsspärren är oskadade och fungerar på rätt sätt.

• Anslut batteriet till trimmern (se bild).

• Skjut spärren för strömbrytaren (1) framåt.
• Tryck sedan in strömbrytaren (2) för att starta motorn.
• Släpp strömbrytaren för att slå av motorn.

Skötsel, underhåll och förvaring

Ta alltid bort batteriet från trimmern före rengöring, transport, trådbyte och underhåll.

Byte av trådkassett

1. Tryck in snäpplåsen på trådhuvudets lock och lyft av locket.

2. Trä igenom den nya kassettens tråd genom hålet i trådhuvudet, se till att fjädern sitter i kassetten och placera kassetten i trådhuvudet.

3. Sätt tillbaka locket, se till att det snäpper fast ordentligt.

⚠ Använd skyddsglasögon och se till att ingen är i närheten vid första start efter trådbytet då överflödig tråd klipps av och kan flyga iväg.

1. Lyft bort kassetten. Obs! Var försiktig så att du inte tappar fjädern som sitter i kassetten.

• Ta alltid bort batteriet från trimmern före rengöring och förvaring.
• Rengör trimmern utvändigt med en mjuk borste eller trasa. Använd inte vatten, lösningsmedel eller frätande kemikalier.
• Avlägsna regelbundet alla föroreningar, speciellt från motorns ventilationsöppningar (14) på trimmerhuvudet.
• Förvara trimmern torrt och utom räckhåll för barn om den inte ska användas under en längre period.
• Förvara batteriet i 5–50 °C.
• Ladda batteriet helt var 6:e månad för att behålla kapaciteten.

Laddare

• Dra ut nätkabeln ur vägguttaget före rengöring.
• Se till att hålla höljet rent. Torka av det med en torr trasa och dammsug vid behov. Föroreningar kan leda till elektrisk stöt.
• Dra ut nätkabeln ur vägguttaget och förvara laddaren torrt och dammfritt utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Trimmern startar inte.	Batteriet är urladdat eller felaktigt monterat. Ladda batteriet och se till att det är helt inskjutet i trimmern.
Trimmern går sakta och/eller stängs av.	Föroreningar hindrar trådhuvudet från att rotera. Ta ut batteriet ur trimmern och rengör området runt trådhuvudet.För hård matning. Minska på matningen.Batteriet kan vara överhettat.Se avsnittet Överbelastning och skydd.
Dålig batteritid.	Batteriet är inte fulladdat. Det kan behöva några laddcykler där det laddas till 100 % innan det uppnår full kapacitet.Batteriet behöver bytas ut.
Batteriet laddas inte.	Kontrollera att laddarens nätkabel är ordentligt ansluten till vägguttaget.Finns det ström i vägguttaget?Batteriet är för varmt, låt det svalna.Kontrollera att batteriet sitter korrekt monterat i laddaren.Batteriets eller laddarens kontakter kan behöva rengöras.Obs! Dra ut laddarens nätkabel ur vägguttaget innan du rengör kontakterna.Laddaren eller dess nätkabel är skadad.Batteriet är defekt och måste bytas ut.
Batteriet har dålig batteritid efter att det har laddats.	Batteriet är inte fulladdat. Ladda tills indikatorn (2) lyser med fast grönt sken.Batteriet behöver bytas ut.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Utgående strömstyrka 2,8 A

Säkring 3,15 A trög

Laddtider* 1,5 Ah: 25 min 80%, 40 min 100%

*Laddtiderna kan variera beroende på ålder och skick på batterierna.

Vibration

• Mätningen av den vibrationsnivå (vektorsumma i tre led) och de ljudvärden som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 50636-2-91 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Gresstrimmer

Art.nr. 18-1465, 31-9457, 31-9458 Modell ASYGT02230

Les bruksanvisningen.

Utsett ikke gresstrimmeren for regn eller fuktighet.

Bruk vernebriller.

Hold andre personer på trygg avstand fra maskinen.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
