BEDIENUNGSANLEITUNG LS5T Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Rek. driftstemperatur +5 °C till + 40 °C

Klyvkraft 5 t

Hydrauloljemängd 3,2 l

Mått 1560 x 590 x 1330 mm

Vikt 71 kg

Holzspalter Cocraft 5T

Art.Nr. 41-2361

Modell LS5000/520C-S

Vor der Benutzung die Anleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Warnung!

Bei der benutzung dieses Produktes stets die folgenden allgemeinen Sicherheitshinweise einhalten, um Feuergefahr, Stromschläge und Personenschäden zu vermeiden.

Vor Service- und Einstellarbeiten immer den Netzstecker ziehen.

Produktkennzeichnung mit Sicherheitssymbolen

Warnung! Stromschlaggefahr.

Warnung! Quetschgefahr, vorsichtig vorgehen und während des Spaltvorgangs die Hände von beweglichen Teilen fernhalten.

Warnung! Quetschgefahr, stets auf die Bewegungen der Druckplatte achtgeben.

Warnung! Gegenstände, die vom Produkt weggeschleudert werden, können Verletzungen oder Sachschäden verursachen. Zuschauer, Kinder und Haustiere auf sicheren Abstand vom Arbeitsbereich halten. Niemals andere Personen um Hilfe bitten, um ein feststeckendes Holzstück zu lösen. Bedienen Personen unter 18 Jahren die Maschine, zunächst sicherstellen, dass sie diese sicher handhaben und sich der bestehenden Risiken und Gefahren bewusst sind. Personen unter 18 Jahren während der Bedienung von einem Erwachsenen überwachen lassen.

Entlüftungsschraube

Vor dem Gebrauch die gesamte Bedienungsanleitung aufmerksam durchlesen und sicherstellen, dass alles verstanden wurde.

Augen- und Gehörschutz tragen.

Schutzhandschuhe tragen.

Rutschfeste Sicherheitsschuhe tragen.

Bei Nichtbenutzung und vor der Reinigung und Wartungsarbeiten des Gerätes stets das Gerät ausschalten und den Netzstecker ziehen.

Warnhinweis! Sicherungs- und Schutzvorrichtungen dürfen weder demontiert noch in anderer Weise verändert werden.

Warnhinweis! Die Maschine stets allein bedienen. Das Produkt darf niemals von zwei Personen gleichzeitig bedient oder in irgendeiner Weise benutzt werden.

Warnhinweis! Das Produkt niemals bei Regen oder anderen nassen Witterungsbedingungen benutzen.

Allgemeine Sicherheitsvorschriften

1. Den Arbeitsplatz sauber halten. Vollgestellte Flächen und Tische erhöhen das Risiko von Unfällen.
2. Die Maschine nicht in gefährlichen Umgebungen anwenden. Elektrische Maschinen nicht auf feuchten, nassen Flächen oder bei Regen einsetzen. Für gute Beleuchtung des Arbeitsplatzes sorgen. Bei staubenden Tätigkeiten für gute Lüftung sorgen. Niemals elektrische Maschinen/Werkzeuge an Stellen benutzen, wo sie Brände oder Explosionen verursachen können.
3. Stromschläge vermeiden. Bei der Arbeit mit Elektromaschinen/-werkzeugen Körperkontakt mit geerdeten Gegenständen wie Wasserleitungen, Heizkörpern, Kochherden etc. vermeiden.
4. Kinder und andere Personen fernhalten. Kinder und andere Personen müssen sich in Sicherheitsabstand zu elektrischen Maschinen/Werkzeugen bzw. elektrischen Kabeln am Arbeitsplatz befinden.
5. Die Maschinen kindersicher aufbewahren. Nicht verwendete Elektromaschinen/-werkzeuge verschlossen oder außer Reichweite von Kindern aufbewahren.
6. Die Maschine nicht überbeanspruchen. Sie leistet bessere und sicherere Arbeit mit der vorgesehenen Vorschubgeschwindigkeit.
7. Das richtige Werkzeug einsetzen. Werkzeuge oder Zubehör nicht entgegen ihres eigentlichen Arbeitseinsatzes verwenden, um einen Arbeitsschritt durchzuführen, für den sie nicht vorgesehen sind.
8. Geeignete Arbeitskleidung tragen. Keine lockere Kleidung, Handschuhe, Halsketten, Ringe, Armbänder oder andere Schmuckstücke tragen, die sich in rotierenden Teilen verfangen können. Das Tragen rutschfester Schuhe wird empfohlen. Bei langem Haar ein Haarnetz oder Ähnliches tragen.
9. Immer einen Augenschutz tragen. Immer einen Augenschutz tragen, eine normale Brille reicht nicht aus. Bei staubenden Arbeiten einen Staubfilter oder eine Schutzmaske anwenden.
10. Absaugeinrichtungen benutzen. Ist die Maschine darauf ausgelegt, mit einer Absaugeinrichtung Staub und Späne zu entfernen bzw. aufzusaugen, muss diese auch eingesetzt werden. Sicherstellen, dass die Ausrüstung richtig angewendet und rechtzeitig entleert wird.
11. Das Netzkabel stets mit Sorgfalt behandeln. Die Maschine niemals am Anschlusskabel tragen. Nicht am Kabel, sondern am Stecker herausziehen. Sicherstellen, dass das Anschlusskabel nicht mit Hitze, Öl oder scharfen Kanten in Kontakt kommt.
12. Das Werkstück sorgfältig befestigen. Wenn möglich, Zwingen oder einen Schraubstock anwenden, damit das Werkzeug mit beiden Händen geführt werden kann. Das ist sicherer, als das Werkstück mit einer Hand zu halten.

13. Immer eine stabile und bequeme Arbeitsposition einnehmen. Für einen sicheren Stand und gutes Gleichgewicht sorgen.

14. Die Werkzeuge mit Sorgfalt pflegen. Sicherstellen, dass sie für optimale Leistung und ein sicheres Ergebnis sauber und ihre Klingen scharf sind. Zum Schmieren und beim Wechsel von Zubehör den Empfehlungen aus der Bedienungsanleitung folgen. Das Netzkabel regelmäßig auf Schäden kontrollieren. Bei Bedarf von einem qualifizierten Servicetechniker auswechseln lassen. Sämtliche Verlängerungskabel regelmäßig auf Schäden überprüfen. Sicherstellen, dass Griffe und Schalter der Maschine/ des Werkzeugs trocken, sauber und frei von Öl, Fett usw. sind.

15. Den Strom abschalten. Vor Servicearbeiten und Wechsel von Zubehör wie Hobelklinge, Bohrer, Klingen, Schleifband oder -blättern den Stecker herausziehen und den Notausschalter betätigen.
16. Alle Schlüssel und Servicewerkzeuge entfernen. Routinemäßig überprüfen, ob sämtliche Schlüssel und Servicewerkzeuge von der Maschine entfernt sind, bevor der Strom eingeschaltet wird.
17. Versehentliches Einschalten vermeiden. Das Werkzeug nicht mit einem Finger am Ein-/Ausschalter tragen, wenn das Kabel in der Steckdose steckt. Sicherstellen, dass der Startschalter auf OFF steht, wenn der Stecker in die Steckdose gesteckt wird. Geeignete Verlängerungskabel anwenden. Im Außenbereich ausschließlich Verlängerungskabel benutzen, die für diesen Zweck zugelassen sind. Verlängerungskabel mit ausreichendem Querschnitt verwenden und immer das gesamte Kabel abrollen.
18. Mit Vernunft und Achtsamkeit an die Arbeit gehen. Die einzelnen Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können. Bei Müdigkeit, unter Einfluss von Medikamenten, Alkohol etc. nicht mit der Maschine/dem Werkzeug arbeiten.
19. Sicherstellen, dass alle Teile unbeschädigt sind. Vor Start des Werkzeugs sicherstellen, dass alle Schutz- und sonstigen Teile unbeschädigt und funktionstüchtig sind, dass alle beweglichen Teile frei beweglich und richtig eingerichtet sind, dass sich keine beweglichen Teile festfahren können, dass keine Defekte oder anderen Umstände eintreten können, welche die Ausführung der Arbeit beeinträchtigen können. Beschädigte Schutzvorrichtungen oder Schäden an anderen Teilen müssen fachgerecht repariert bzw. ausgewechselt werden. Defekte Kabel und Schalter müssen immer von einem Fachmann ausgewechselt werden. Niemals ein Werkzeug verwenden, das sich nicht sicher ein- oder ausschalten lässt.
20. Das empfohlene Zubehör verwenden. Die Verwendung von nicht empfohlenem Zubehör kann zu Unfällen oder Verletzungen führen.
21. Reparaturen nur von einem Fachmann und mit Original-Ersatzteilen ausführen lassen.
22. Elektrowerkzeuge immer über eine Fehlerstrom-Schutzeinrichtung (PRCD) anschließen. Das Produkt nicht manipulieren oder zweckentfremden. Regelmäßig sicherstellen, dass sämtliche Schrauben und Muttern richtig angezogen sind.

Besondere Sicherheitshinweise für Holzspalter

• Die Maschine ist nur zur Bedienung von einer Person vorgesehen. Mehrere Personen sollen nicht gleichzeitig an der Maschine arbeiten.
  • Die Maschine nur auf einer ebenen, rutschsicheren Unterlage einsetzen.
• Vor dem Holzspalten darauf achten, dass alle Äste u. Ä. vom Holzstück entfernt wurden.
• Die Bedienungsanleitung aufbewahren und dafür sorgen, dass sie bei einem eventuellen Verleih der Maschine mit ausgehändigt wird.
• Das Spaltgut immer in Richtung der Holzfaser spalten. Das Holz niemals in Querrichtung in die Maschine legen.
  • Die Warnaufkleber der Maschine lesen und dafür sorgen, dass sie immer gut lesbar sind.
• Vor Anschluss des Holzspalters sicherstellen, dass die Steckdose die richtige Netzspannung (230 V) hat.
• Niemals versuchen, eigenhändig die Druckeinstellung zu ändern. Die werkseitige Einstellung gewährleistet eine max. Druckkraft von 6 Tonnen.
• Eine falsche Einstellung kann zu einer schlechteren Funktion führen und schwere Verletzungen oder Maschinenschäden verursachen.
• Niemals versuchen, mehrere Holzstücke gleichzeitig zu spalten.
• Niemals versuchen, mit der Hand ein geneigtes Holzstück auszugleichen, während sich der Kolben bewegt. Stattdessen das Holzstück bei ausgeschalteter Maschine so korrigieren, dass es gerade steht.
• Niemals ein Holzstück mit der Hand festhalten, während sich der Kolben bewegt.
• Wenn sich ein Holzstück verkantet und es sich nicht spalten lässt, beide Bedienhebel loslassen. Kann der Kolben die Arbeit nicht ausführen, beide Hebel loslassen und den Kolben in seine Ausgangsposition zurückkehren lassen. Andernfalls besteht die Gefahr, dass sich der Motor überhitzt.
• Bei Servicearbeiten und Arbeitspausen stets den Netzstecker aus der Steckdose ziehen und dafür sorgen,

dass keine Kinder oder andere Unbefugte den Holzspalter starten können.

• Vor der Verwendung sicherstellen, dass die Schutzvorrichtungen der Maschine korrekt angebracht sind und ihre Funktion erfüllen.
• Bei Bedarf Schutzbrille, Gehörschutz und Sicherheitsschuhe tragen.
• Stets so stehen, dass alle Arbeiten mit ausgeglichenem Stand ausgeführt und die Bedienhebel mitbeiden Händen gehalten werden können.
• Hände und Finger im sicheren Abstand von Druckplatte und Spaltkeil halten. Wie immer bei der Arbeit mit Maschinen nach gesundem Menschenverstand handeln und vorsichtig vorgehen.
• Sicherstellen, dass sich weder Menschen noch Tiere in der Nähe der Maschine aufhalten, da scharfe Holzsplitter mit großer Wucht herumfliegen können.
  • Die Maschine über einen Fehlerstromschutzschalter an das Stromnetz anschließen.
• Den Holzspalter niemals bei Regen oder extrem feuchtem Wetter anwenden.
• Die Maschine niemals verwenden, wenn Stromkabel, Ein-/Ausschalter oder ein anderes Teil beschädigt ist. Defekte Teile von einem Fachmann auswechseln lassen.
• Sicherstellen, dass diese Bedienungsanleitung immer mit dem Produkt geliefert wird und dass sie immer lesbar und leicht zugänglich ist.
• Vor dem Gebrauch sicherstellen, dass alle Benutzer dieses Produktes diese Bedienungsanleitung aufmerksam durchlesen und sicherstellen, dass alles verstanden wurde.
• Immer aufmerksam und vorsichtig arbeiten! Die einzelnen Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können. Das Produkt niemals bei Müdigkeit, Krankheit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten bedienen.

Weitere Sicherheitssymbole

Warnung! Nicht zu weit strecken. Jederzeit auf einen sicheren Stand und gutes Gleichgewicht achten. Die Holzstücke niemals so stapeln, dass sie nur durch Strecken der Körperhaltung erreicht werden können. Nur die Hände zur Manövrierung der Maschine benutzen. Niemals andere Körperteile oder Vorrichtungen benutzen, die die Hände in Gefahr bringen, zwischen Spaltmesser und Holzstück eingeklemmt zu werden. Die Bewegung des Spaltmessers immer aufmerksam mitverfolgen. Beim Spalten niemals Holzstücke übereinander stapeln. Niemals ein Holzstück auf den Spalter legen, wenn die Kolbenstange in Bewegung ist. Die Hände von allen rotierenden Teilen fernhalten.

Warnhinweis! Die Hände fernhalten, wenn die Kolbenstange nach dem Spalten in die Ursprungsstellung zurückgeht. Die Maschine ist so konstruiert, dass sie erst anhält, wenn die Kolbenstange komplett zurückgefahren ist. Die Hände von Rissen, die beim Spalten im Holzstück entstehen, fernhalten. Risse können plötzlich zusammenschlagen und Verletzungen verursachen. Ein feststeckendes Holzstück nie mit den Händen entfernen.

An die Umwelt denken und Altöl stets den örtlichen Vorschriften entsprechend entsorgen.

Sicherstellen, dass die Maschine unbeschädigt ist und keine Schutzvorrichtungen fehlen. Sicherstellen, dass alle diese korrekt montiert sind und funktionieren. Die Maschine niemals benutzen wenn irgendwelche Schutzvorrichtungen beschädigt sind oder fehlen. Vor dem Start immer den Ölstand prüfen.

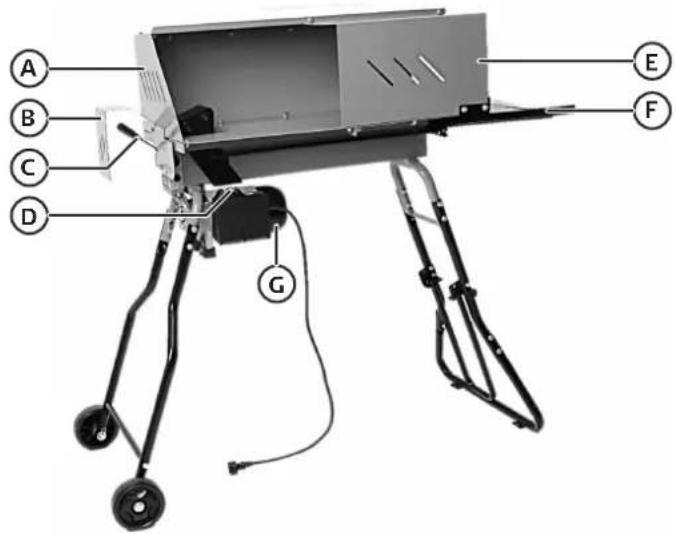

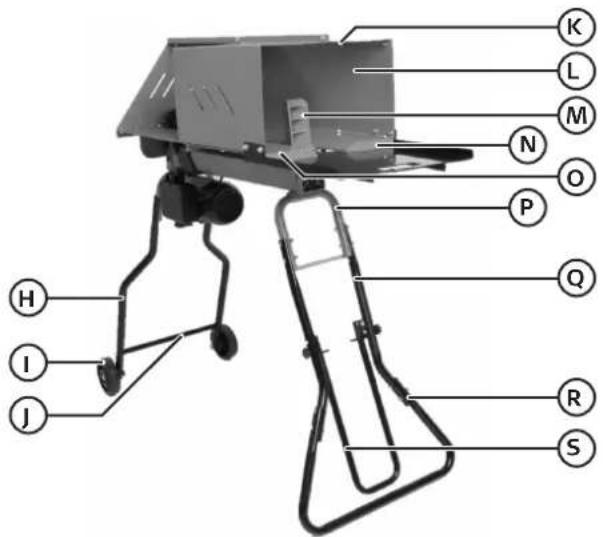

Produktbeschreibung

A Schutzblech hinten
B Schutzblech für Spaltregler
C Spaltregler
D Stromschalter
E Schutzblech Bedienseite
F Seitentische
G Elektromotor

H Hintere Stützbeine mit Rädern x 2
I Räder (2 x)
J Querstrebe
K Schutzblech oben
L Schutzblech Rückseite
M Spaltmesser
N Spaltisch links
O Spaltisch rechts
P Holzspalter
Q Vordere Stützbeine, Oberteil x 2
R Vordere Stützbeine, Unterteil x 2
S Griffe

Unterlegscheibe M6 2 St.

③

Mutter M6 2 St.

4

Unterlegscheibe M8 90 St.

5

Selbstarretierende Mutter M8 44 St.

6

Bolzen M8 x 45 14 St.

7

Bolzen M8 x 16 28 St.

⑧

Schlossschraube M8 x 45 4 St.

⑨

Unterlegscheibe 14 6 St.

10

Schlossschraube M8 x 40 2 St.

11

Drehriegel 2 St.

12

Sicherungsstift 2 St.

13

Radachse 2 St.

14

Scraubenschlüssel 2 St.

15

Ersatzdichtung für Ölmessstab 1 St.

Installation

Wichtig!

• Zur Montage des Holzspalters stets eine zweite Person heranziehen. Die Montage ist deutlich einfacher und sicherer, wenn zwei Personen einander helfen.
• Beim Spaltvorgang hingegen darf der Regler ausschließlich von einer Person bedient werden. Zwei Personen dürfen niemals gleichzeitig das Gerät bedienen.

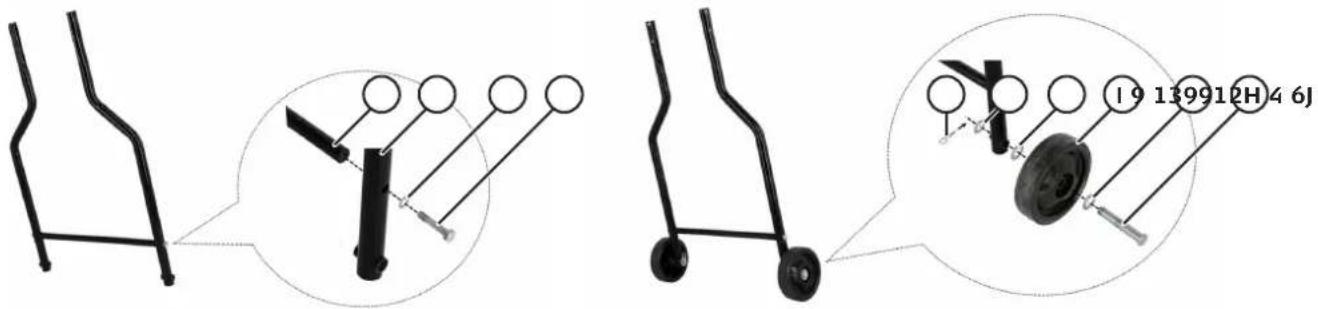

1. Hintere Stützbeine mit Rädern

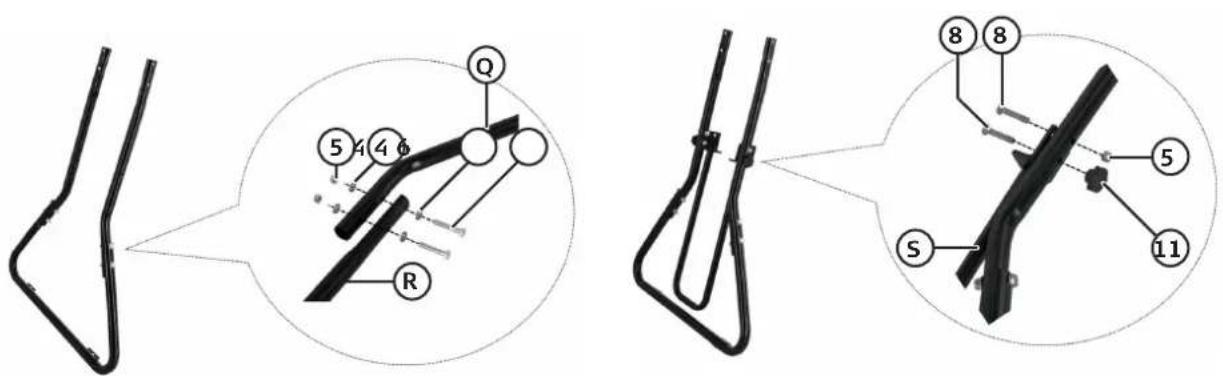

1. Vordere Stützbeine
2. Griffe

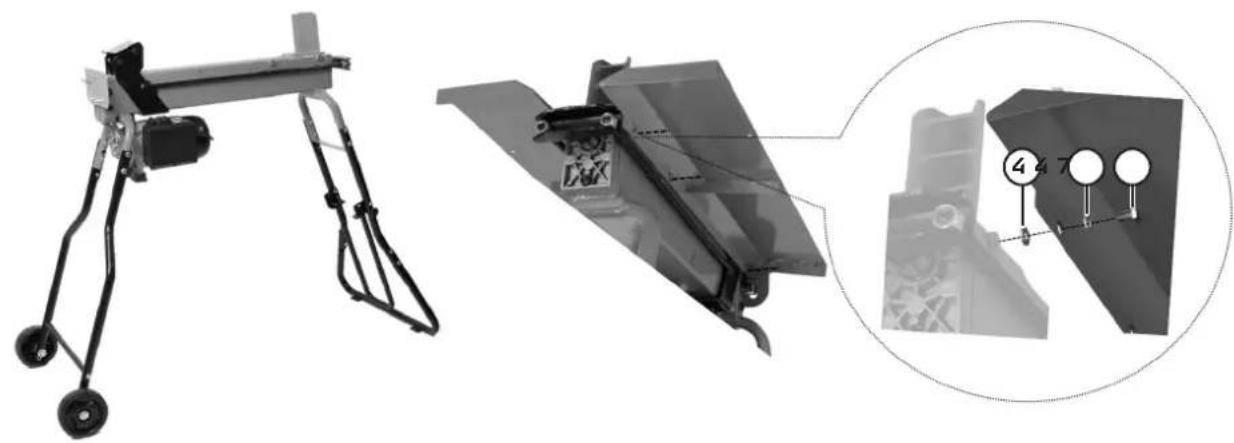

3. Die Beine am Holzspalter befestigen

Wichtig! Vor dem Umdrehen des Holzspalters sicherstellen, dass die Luftschraube festgezogen ist. Dies soll verhindern, dass Öl ausläuft.

Den Holzspalter umdrehen und die Beine einschieben und festschrauben.

Den Holzspalter wieder umdrehen, sodass er auf den Beinen steht. Sowohl den linken als auch den rechten Spaltisch montieren.

1. Die Schutzbleche am Holzspalter befestigen

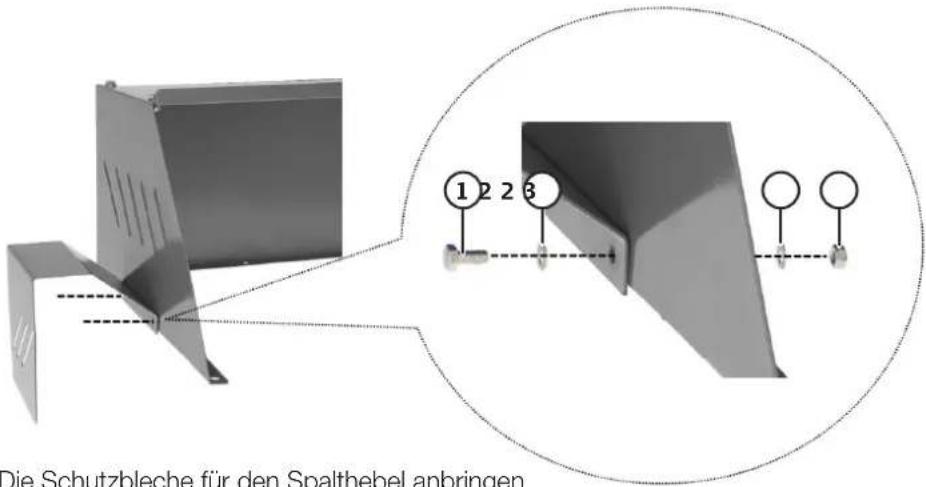

1. Die Schutzbleche für den Spalthebel anbringen

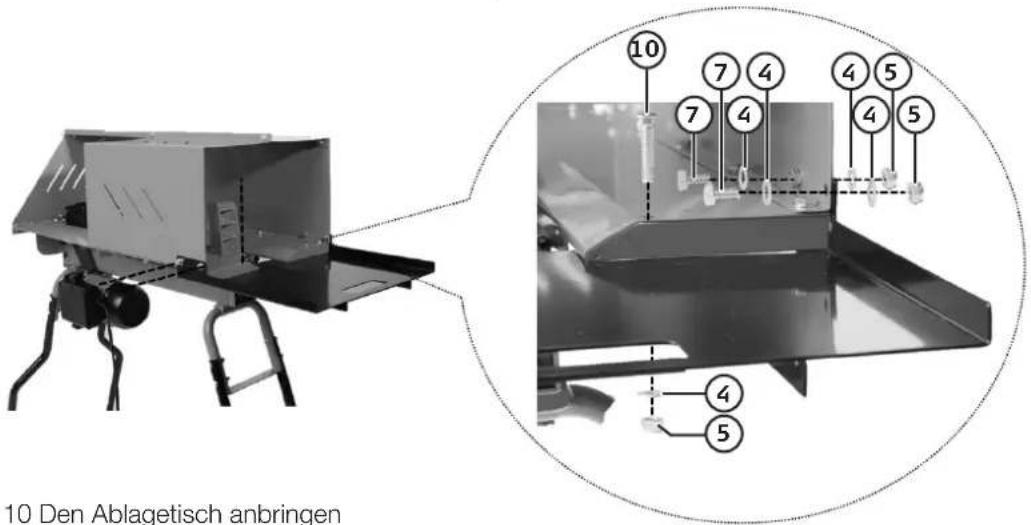

1. 10 Den Ablagetisch anbringen

Gebrauch

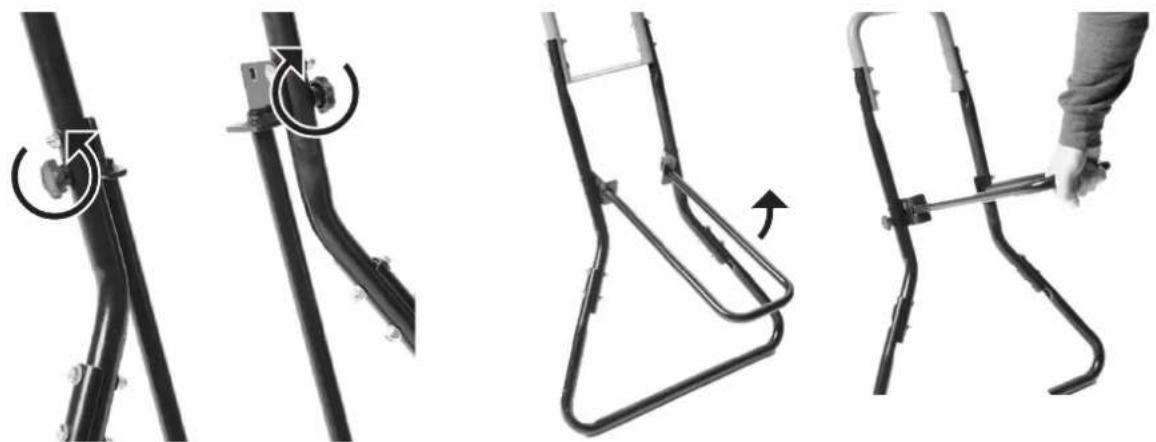

Griff

Um den Holzspalt leicht bewegen zu können, muss der Griff hochgeklappt werden.

1. Die beiden Verriegelungsknöpfe des Griffs lösen und die Schlossschrauben herausziehen.
2. Den Griff hochklappen und die Schlossschraube wieder in das neue Loch im Griff stecken und mit dem Verriegelungsknopf festziehen.

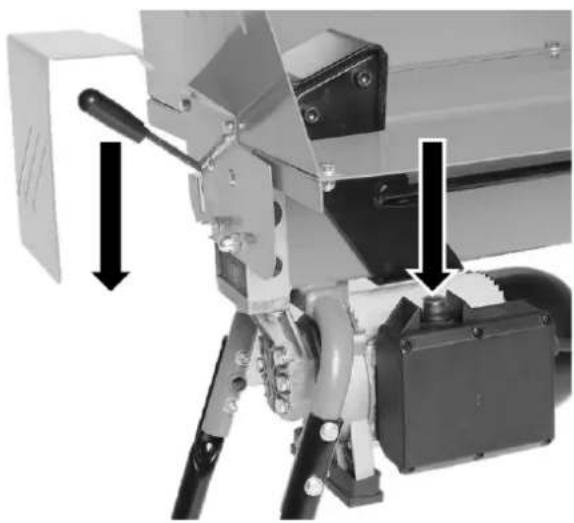

Vorbereitungen

• Das Gerät stabil auf einer ebenen Oberfläche aufstellen.
• Sicherstellen, dass das Netzkabel und der Schalter unbeschädigt sind und dass alle Schrauben und Muttern festgezogen sind.
• Das Kabel an eine Schuko-Steckdose anschließen. Die Steckdose soll mit einer Fehlerstrom-Schutzeinrichtung ausgestattet sein (30 mA). Das Anschlusskabel nicht so legen, dass es beschädigt werden kann oder jemand darüber stolpert.

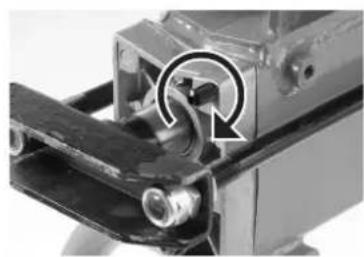

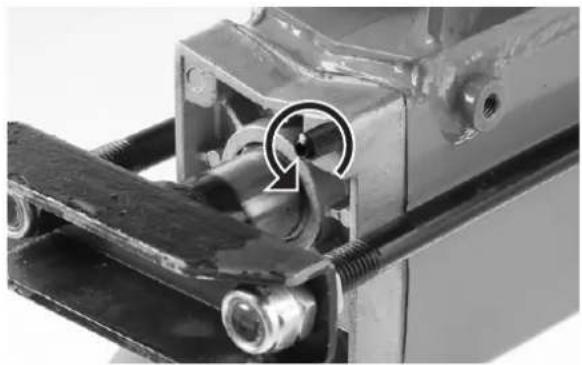

△ Wichtig Die Entlüftungsschraube drei bis vier Umdrehungen herausschrauben, sodass während des Betriebs ein deutlicher Luftstrom zu spüren ist.

• Das Holzstück stets mit dem am wenigsten astigen Ende zum Spaltmesser hin legen, immer in Faserrichtung spalten.
• Das Holzstück so platzieren, dass es so stabil wie möglich an den Seiten des Spaltisches anliegt.
• Um den Motor zu starten, den Ein-/Ausschalter gedrückt halten.
  • Die Hydraulik wird durch das Herunterdrücken des Spalthebels gestartet.
• Die Druckplatte der Kolbenstange presst das Holzstück gegen das Spaltmesser.
• Um den Spaltvorgang nach dem Spalten des Holzstücks zu beenden, den Spalthebel und den Ein-/Ausschalter loslassen. Die Rückstellfedern ziehen dann den Kolben zurück.

Wichtig! Ist das Holzstück trotz vollem Druck nach 5 Sekunden noch nicht gespalten: den Bedienhebel und den Stromschalter loslassen und die Druckplatte zurückgleiten lassen, dann den Holzscheit um 90° drehen oder auf den Rücken legen und erneut versuchen.

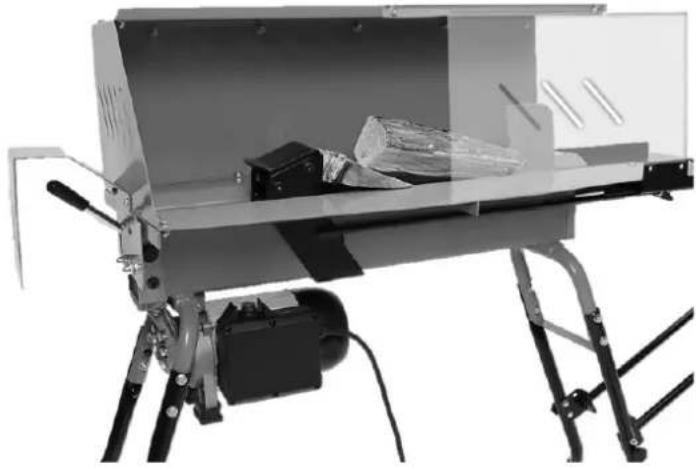

Bei Verklemmen des Holzstückes

• Den Spaltvorgang beenden.
- Wenn die Druckplatte in ihre Ausgangsposition zurückgekehrt ist: Einen Holzkeil unter das festgeklemmte Stück Holz legen.
- Den Holzspalter starten und den Keil mithilfe der Druckplatte eindrücken.
- Den Vorgang bei Bedarf mit einem größeren Keil wiederholen.

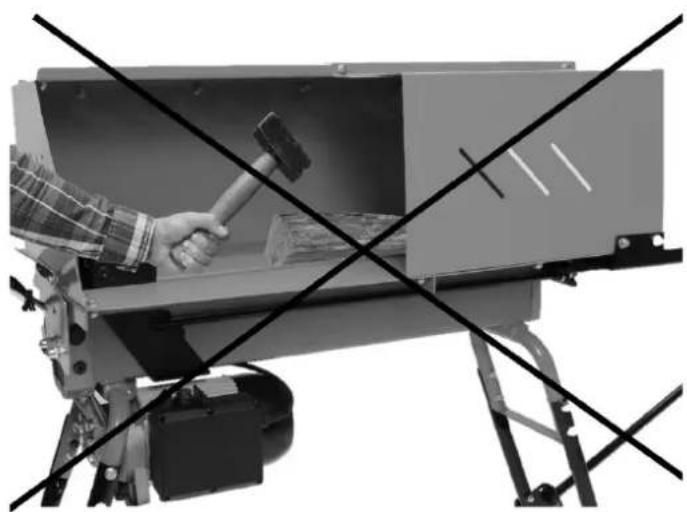

△ Wichtig! Niemals versuchen, ein eingespanntes Holzstück loszuschlagen, dieses kann unter Freisetzung großer Kräfte zersplittern und zu Verletzungen oder Schäden am Holzspalter führen.

Pflege, Wartung und Aufbewahrung

• Vor Reinigungs- und Servicearbeiten stets den Netzstecker ziehen.
• Alle Teile des Holzspalters mit einer Bürste und trockenen Tüchern reinigen.
• Bei Nichtbenutzung immer den Netzstecker ziehen und das Gerät in einem trockenen, sauberen, nicht korrosiven Innenraum und für Kinder unzugänglich aufbewahren. Sicherstellen, dass die Temperatur nie unter -25 °C sinkt.
• Bei Transport und Lagerung der Maschine stets die Entlüftungsschraube schließen, da andernfalls Öl austreten kann. Bei längerer Aufbewahrung mit geöffneter Entlüftungsschraube absorbiert das Öl die in der Luft vorhandene Feuchtigkeit. Hierdurch kann das Hydrauliksystem von innen rosten.
• Das Spaltmesser scharf halten, indem regelmäßig etwaige Grate an der Messerschneide mit einer feinen Metallfeile entfernt werden.

Ölstandsmessung/Ölwechsel

△ Wichtig: der Kontrolle des Ölstands bzw. beim Ölwechsel immer eine Hilfsperson dabei haben. Die Arbeit ist deutlich einfacher und sicherer, wenn zwei Personen einander helfen.

Der erste Ölwechsel sollte nach 50 Arbeitsstunden und dann alle 250 Arbeitsstunden erfolgen.

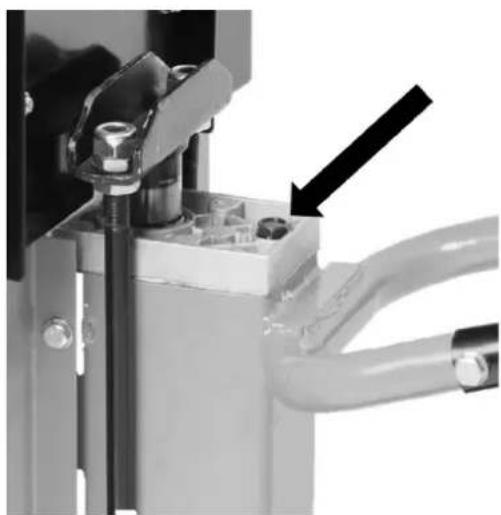

Ölstandsmessung

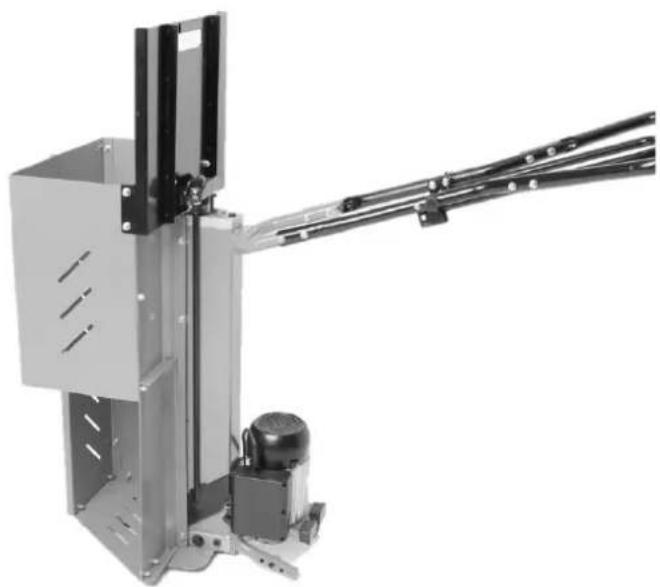

1. Das hintere Bein mit den Rädern entfernen und den Holzspalter wie in der Abbildung gezeigt kippen.

1. Sicherstellen, dass der Bereich um den Ölstab sauber und frei von Verunreinigungen ist.

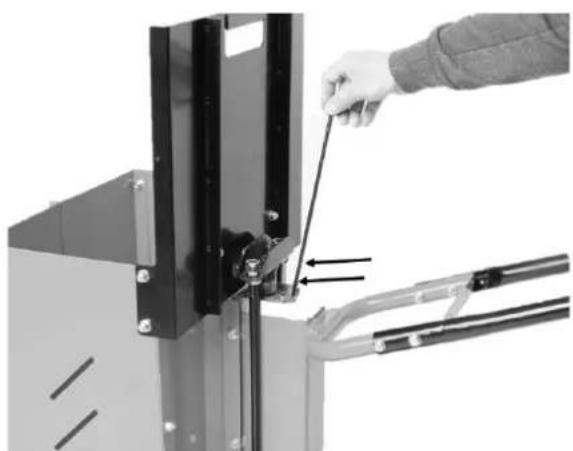

1. Den Ölstab herausschrauben und säubern. Den Ölmessstab so einführen, dass er am Holzspalter anliegt, ohne dass er hineingeschraubt wird. Den Ölstab herausziehen und den Ölstand überprüfen. Der Ölstand sollte zwischen den zwei Markierungen auf dem Messstab liegen.
2. Dann den Stab wieder eindrehen. Nicht zu sehr anziehen, da sonst die Dichtung Schaden nehmen kann.

Ölwechsel

1. Schritt 1 und 2 im Abschnitt Ölstandsmessung befolgen.
2. Das Öl mithilfe einer Saugpumpe absaugen. Altöl stets an einer Sammelstelle abgeben, wo es umweltgerecht entsorgt werden kann.
3. Neues Öl (Hydrauliköl 3,2 l) einfüllen.
4. Den Ölstand überprüfen und den Ölstab wieder einschrauben. Nicht zu sehr anziehen, da sonst die Dichtung Schaden nehmen kann.

Fehlersuche

Das Holzstück wird nicht gespalten. •	Das Holzstück ist falsch positioniert. Das Holzstück umdrehen oder wenden.Härte oder Durchmesser des Holzstückes ist zu groß.Das Spaltmesser ist stumpf oder beschädigt. Das Spaltmesser schärfen (siehe Abschnitt Pflege, Wartung und Aufbewahrung).Zu geringer Ölstand. Den Ölstand überprüfen (siehe Abschnitt Pflege, Wartung und Aufbewahrung).
Die Druckplatte bewegt sich ruckartig mit Störgeräuschen und starken Vibrationen.	Zu geringer Ölstand. Den Ölstand überprüfen (siehe Abschnitt Pflege, Wartung und Aufbewahrung).
Der Motor startet nicht. • Sicherstellen, dass das Netzkabel korrekt an die Steckdose angeschlossen ist.Überprüfen, ob Spannung auf der Steckdose liegt.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für Umwelt und Gesundheit vorzu- beugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt bitte zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressour- cen zu fördern. Bei der Abgabe des Produktes bitte die örtlichen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann das Gerät auf eine umweltfreundliche Weise recyceln.

Technische Daten

Betriebsspannung 230 V AC, 50 Hz

Leistung 1500 W S3 80%

Schutzart IP54

Spaltkapazität ∅ 50–250 mm, Länge 150–520 mm

Empf. Betriebstemperatur +5 °C bis +40 °C

Spaltkraft 5 t

Hydraulikölmenge 3,2 l

Abmessungen 1560 x 590 x 1330 mm

Gewicht 71 kg

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

LOG SPLITTER 5T

Cocraft 41-2361 / LS5000/520C-S

Machinery Directive2006/42/EC	EMC Directive2004/108/EC	Low Voltage Directive2006/95/EC
EN 60204-1: 2006+ A1:2009+AC: 2010EN 609-1:2017	EN 55014-1: 2017EN 55014-2: 2015EN 61000-3-2: 2014EN 61000-3-3. 2013

Henrik Alfredsson
