Tuotetyyppi	Raivaussaha
Merkki	Cocraft
Malli	LS5T
Moottorityyppi	2-tahtibensiini
Moottorin iskutilavuus	42.7 cc
Teho	1.5 kW
Polttoainesäiliön tilavuus	0.6 L
Leikkuuleveys	40 cm
Terätyyppi	2-hampainen metalliterä
Varren tyyppi	Suora varsi
Kokonaispituus	180 cm
Paino	6.5 kg
Melutaso (LWA)	115 dB(A)
Tärinätaso	8.5 m/s²
Polttoaineseossuhde	50:1 (bensiini:öljy)
Käynnistystyyppi	Kelakäynnistin
Kahvan tyyppi	J-kahva
Turvaominaisuudet	Kaasulukitus, teränsuojus
Huolto	Puhdista ilmansuodatin, teroita terä, tarkista sytytystulppa
Varaosien saatavuus	Ilmansuodatin, sytytystulppa, polttoainesäiliön korkki, terä
Käyttöohje	PDF-ladattavissa

Usein kysytyt kysymykset - LS5T Cocraft

Millaista polttoainetta Cocraft LS5T -raivaussaha käyttää?

Cocraft LS5T käyttää 2-tahtibensiiniseosta. Suositeltu polttoaine-öljysuhde on 50:1 (1 osa öljyä 50 osaan lyijytöntä bensiiniä). Käytä laadukasta 2-tahtiöljyä parhaan suorituskyvyn saavuttamiseksi.

Kuinka käynnistän Cocraft LS5T -raivaussahan?

Käynnistääksesi varmista, että ON/OFF-kytkin on 'ON'-asennossa, paina polttoainepumpun painiketta 5-6 kertaa, aseta kuristinvipu kiinni-asentoon, vedä käynnistysnarusta tiukasti kunnes moottori käy, avaa sitten kuristin ja vedä uudelleen käynnistääksesi.

Mikä on LS5T:n leikkuuleveys?

Cocraft LS5T:n leikkuuleveys on 40 cm (noin 16 tuumaa) käytettäessä tavallista metalliterää.

Kuinka usein ilmansuodatin pitää puhdistaa tai vaihtaa?

Puhdista ilmansuodatin 10 tunnin välein tai useammin pölyisissä olosuhteissa. Vaihda se vuosittain tai jos se on vaurioitunut. Tukkeutunut suodatin heikentää moottorin suorituskykyä.

Mikä on oikea terä tälle raivaussahalle?

LS5T on yhteensopiva 2-hampaisen metallileikkuuterän (25,4 mm reikä) kanssa raskasta pensaikkoa ja ruohoa varten. Käytä leikkuulankaa kevyemmälle kasvillisuudelle.

Kuinka säädän LS5T:n kaasutinta?

Kaasuttimen säätö tulisi tehdä pätevän teknikon toimesta. Tehdasasetukset ovat: joutokäynnin ruuvi (T) kierretään sisään, kunnes moottori käy tasaisesti, ja H- ja L-neulat asetetaan käyttöohjeen mukaan. Väärä säätö voi vahingoittaa moottoria.

Mitä turvavarusteita minun tulisi käyttää käyttäessäni tätä raivaussahaa?

Käytä aina suojalaseja, kuulosuojaimia, hanskoja, pitkiä housuja ja tukevia kenkiä. Käytä olkahihnaa painon jakamiseksi ja pidä kädet poissa leikkuuterän läheltä.

Miksi moottori menettää tehoa tai sammuu?

Yleisiä syitä ovat: tukkeutunut polttoainesuodatin, likainen ilmansuodatin, vanha polttoaine tai väärä kaasuttimen säätö. Tarkista ja puhdista suodattimet, käytä tuoretta polttoainetta, ja jos ongelma jatkuu, ota yhteys huoltoliikkeeseen.

Kuinka vaihdan sytytystulpan?

Käytä sytytystulpan hylsyä vanhan tulpan irrottamiseen. Aseta uuden tulpan kärkiväliksi 0,6-0,7 mm (suositeltu tyyppi: NGK BPMR7A tai vastaava). Kiristä tiukasti käsin ja sitten 1/2 kierrosta lisää.

Mistä voin ladata Cocraft LS5T:n käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi PDF-muodossa osoitteesta notice-facile.com tai suoraan Cocraftin tukisivustolta. Etsi 'Cocraft LS5T manual'.

KÄYTTÖOHJE LS5T Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Varoitus!

Noudata aina yleisiä turvallisuusohjeita, kun käytät laitetta. Näin vähennät tulipalo-, sähköisku- ja loukkaantumisvaaraa.

Irrota pistoke pistorasiasta ennen laitteen huoltoa ja säätöä!

Tuotteen turvallisuussymbolit

Varoitus! Sähköiskuvaara.

Varoitus! Puristumisvaara. Pidä kädet loitolla liikkuvista osista halkaisun aikana.

Varoitus! Puristumisvaara. Noudata tarkkaavaisuutta vastinlevyn liikkuessa.

Varoitus! Laitteen lennättämät esineet saattavat aiheuttaa henkilö- ja omaisuusvahinkoja. Pidä sivulliset, lapset ja eläimet riittävän kaukana työpisteestä. Älä pyydä juuttuneen puukappaleen irrottamiseen apua, vaan irrota puukappale itse. Alle 18-vuotiaat saavat käyttää laitetta, jos he pystyvät käyttämään sitä turvallisesti ja ymmärtävät laitteen käytön mahdolliset vaarat. Aikuisen tulee valvoa laitteen käyttöä, jos laitetta käyttävät alle 18-vuotiaat henkilöt.

Ilmausruuvia

Varmista ennen laitteen käytön aloittamista, että olet lukenut ja ymmärtänyt käyttöohjeen.

Käytä suojalaseja ja kuulosuojaimia.

Käytä suojakäsineitä.

Käytä aina liukuesteillä varustettuja turvakenkiä.

Sammuta laite ja irrota pistoke pistorasiasta, kun laitetta ei käytetä sekä ennen laitteen huoltoa ja puhdistusta.

Varoitus! Laitteen turvallisuuteen vaikuttavia yksityiskohtia ei saa muuttaa millään tavalla.

Varoitus! Työskentele aina yksin halkomakoneen kanssa. Kaksi henkilöä ei saa millään tavalla käyttää laitetta samanaikaisesti.

Varoitus! Älä käytä laitetta sateessa tai kostealla säällä.

Yleisiä turvallisuusohjeita

1. Pidä työtila puhtaana. Tavaraa täynnä olevat työtasot lisäävät onnettomuuden vaaraa.
2. Älä käytä konetta vaarallisessa ympäristössä. Sähkökäyttöisiä työkaluja ei saa käyttää kosteilla tai märillä pinnoilla eikä sateella. Huolehdi, että työskentelyalueen valaistus on riittävä. Huolehdi myös pölynpoistosta. Älä käytä sähkökäyttöisiä työkaluja tiloissa, joissa on tulipalon tai räjähdyksen vaara.
3. Vältä sähköiskuja. Vältä kontaktia maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpattereihin, lieteen ym. työskennellessäsi sähkötyökalulla.
4. Pidä lapset ja muut ihmiset etäällä, kun käytät sähkötyökalua. Heidän tulee olla riittävän kaukana sähkökäyttöisestä työkalusta ja sähköjohdoista.
5. Säilytä sähkötyökalua lasten ulottumattomissa. Säilytä sähkötyökalua lukitussa tilassa tai lasten ulottumattomissa silloin, kun sitä ei käytetä.
6. Älä pakota konetta. Sen käyttö on tehokkaampaa ja turvallisempaa sille tarkoitetulla syöttönopeudella.
7. Käytä oikeita työkaluja. Älä pakota konetta tai lisälaitetta työtehtävään, johon laite ei sovellu.
8. Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita, käsineitä, kaulaketjuja, sormuksia, rannerenkaita tai muita koruja, jotka voivat tarttua liikkuviin osiin. Liukuestekengät lisäävät turvallisuutta. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.
9. Käytä aina suojalaseja. Tavalliset silmälasit eivät anna riittävää suojaa. Käytä myös hengityssuojainta ja suojanaamaria pölyävissä töissä.
10. Käytä pölynpoistoa. Jos laitteessa on pölynpoisto, käytä sitä poistamaan pöly ja lastut. Varmista, että pölynpoistolaitetta käytetään oikein ja että se tyhjennetään riittävän usein.
11. Käsittele virtajohtoa varoen. Älä kanna sähkötyökalua johdosta. Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Älä altista johtoa kuumuudelle, öljylle tai teräville kulmille.
12. Kiinnitä työkappale kunnolla. Käytä esim. ruuvipuristinta sen ollessa mahdollista. Näin kätesi jäävät va-paiksi, ja voit työskennellä molemmin käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen vain toisella kädellä.
13. Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.
14. Pidä työvälineet kunnossa. Huolehdi työvälineiden puhtaudesta ja terien terävyydestä. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi. Noudata käyttöohjetta, kun voitelet tai vaihdat tarvikkeita. Tarkista virtajohto säännöllisesti. Anna ammattilaisen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista, että ne ovat kunnossa. Varmista, että sähkötyökalun kahvat, säätimet ym. ovat kuivia ja puhtaita, ja että niissä ei ole öljyä ym.

15. Katkaise koneesta virta. Irrota pistoke ja paina hätäkatkaisinta ennen huoltoa ja laitteiden vaihtoa, esim. höylän terät, poranterät, hiomanauhat ja terät.

16. Poista kaikki avaimet ja työkalut. Ota tavaksesi varmistaa, että ne on poistettu koneesta ennen virran kytkemistä.

17. Vältä koneen tahatonta käynnistämistä. Älä kanna sähkötyökalua sormi virtakytkimellä/liipaisimella. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.
18. Käytä oikeanlaisia jatkojohtoja. Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.
19. Käytä tervettä järkeä ja ole varovainen. Suunnittele työvaiheet etukäteen, jotta työ sujuisi turvallisesti. Älä käytä sähkötyökalua väsyneenä, lääkkeiden tai alkoholin vaikutuksen alaisena jne.
20. Varmista, että kaikki osat ovat kunnossa. Varmista ennen työskentelyn aloittamista, että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti. Huolehdi siitä, että liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein, eivätkä jää kiinni. Tarkista myös, ettei sähkötyökalussa ole muita vikoja tai työskentelyyn vaikuttavia tekijöitä. Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat. Johdot ja virtakytkimet tulee vaihdattaa ammattilaisella. Älä käytä sähkötyökalua, jos sitä ei voi käynnistää ja sammuttaa turvallisesti.
21. Käytä suositeltuja lisälaitteita. Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.
22. Sähkötyökalun korjaaminen tulee jättää ammattilaiselle, ja korjaamisessa tulee käyttää alkuperäsosia.
23. Sähkötyökalu tulee turvallisuussyistä liittää sähköverkkoon vikavirtasuojakytkimen kautta. Tuotteeseen ei saa tehdä muutoksia, eikä sitä saa käyttää muihin kuin sille tarkoitettuihin työtehtäviin. Varmista säännöllisesti, että ruuvit ja mutterit ovat kireällä.

Halkomakoneen turvallisuusohjeita

• Halkomakonetta saa käyttää vain yksi käyttäjä kerrallaan. Useat henkilöt eivät saa työskennellä halkomakoneella samanaikaisesti.
• Halkomakonetta saa käyttää ainoastaan tasaisella alustalla, joka ei ole liukas.
• Varmista ennen halkomista, että puukappaleessa ei ole oksia tai muita esineitä.
• Säilytä ohjeet ja varmista, että ne ovat laitteen mukana esim. silloin, kun lainaat sitä muille.
• Puukappaleet tulee halkaista puun syiden mukaisesti. Älä yritä halkaista puukappaletta puun syiden vastaisesti.
• Lue laitteen varoituskilvet ja pidä huolta siitä, että ne ovat aina luettavissa.
• Varmista, että pistorasian jännite on oikea (230 V), ennen kuin liität halkomakoneen verkkovirtaan.
• Älä muuta paineasetuksia. Tehdasasetuksen enimmäispaine on 6 tonnia.
• Virheelliset asetukset voivat johtaa vakaviin henkilö- ja konevahinkoihin tai koneen vajavaiseen toimintaan.
• Älä yritä halkoa useita puukappaleita samanaikaisesti.
• Älä yritä suoristaa vinoa puukappaletta käsin halkomakoneen ollessa liikkeessä. Sammuta halkomakone ja suorista puukappale.
• Älä pidä kiinni puukappaleesta.
• Jos puukappale juuttuu eikä sitä voi halkoa, päästä molemmat kahvat ja anna männän palautua alkuperäiseen asentoon. Halkomakoneen pakottaminen saattaa johtaa ylikuumenemiseen.
• Irrota virtajohdon pistoke pistorasiasta aina ennen huoltoa sekä kun lopetat työskentelyn. Varmista, että lapset ja sivulliset eivät voi käynnistää halkomakonetta.
• Tarkista ennen käyttöä, että halkomakoneen suojalaitteet toimivat ja että ne on asennettu oikein.
• Käytä suojalaseja, kuulosuojaimia ja tarvittaessa teräsvahvisteisia kenkiä.
• Varmista aina, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Tartu kahvoihin molemmin käsin.
• Pidä kädet ja sormet kaukana vastinlevystä ja halkaisuterästä. Ole varovainen käsitellessäsi laitetta ja käytä tervettä järkeä.
• Varmista, että koneen lähettyvillä ei ole ihmisiä tai eläimiä. Työskentelyn aikana koneesta saattaa sinkoutua teräviä puunpalasia.
• Liitä halkomakone pistorasiaan vikavirtasuojakytkimen kautta.
• Halkomakonetta ei saa käyttää sateessa tai erittäin kostealla ilmalla.
• Älä koskaan käytä laitetta jos virtajohto, virtakytkin tai jokin muu osa on vaurioitunut. Vika on korjautettava asiantuntijalla.

• Varmista, että tämä käyttöohje kulkee aina laitteen mukana ja että se on aina luettavassa kunnossa ja helposti saatavilla.

• Varmista, että kaikki laitteen käyttäjät ovat lukeneet ja ymmärtäneet koko käyttöohjeen.

• Ole aina tarkkaavainen ja varovainen. Suunnittele työn vaiheet etukäteen, jotta voit suorittaa ne turvallisesti. Älä käytä laitetta väsyneenä, sairaana tai alkoholin, lääkkeiden ym. vaikutuksen alaisena.

Muut turvallisuussymbolit

Varoitus! Älä kurota liian kauas. Varmista, että seisot tasapainoisesti työn jokaisessa vaiheessa. Älä pinoa puukappaleita niin, että sinun pitää kurotella. Käytä halkomakoneen hallintaan ainoastaan käsiä. Älä käytä muita ruumiinosia tai välineitä, jotka lisäävät käsien juuttumisriskiä halkaisukiilan ja puukappaleen väliin. Seuraa halkaisukiilan liikettä. Älä pinoa puukappaleita, kun halkaiset niitä. Älä laita halkomakoneen päälle puukappaleita männänvarren liikkuessa. Pidä kädet loitolla kaikista liikkuvista osista.

Varoitus! Pidä kädet loitolla, kun männänvarsi palautuu halkaisun jälkeen. Halkomakone pysähtyy vasta, kun männänvarsi on palautunut kokonaan. Pidä kädet loitolla puukappaleisiin halkoessa syntyvistä halkeamista. Halkeamat voivat hajota ja aiheuttaa loukkaantumisen. Älä yritä irrottaa juuttunutta puukappaletta käsin.

Ajattele ympäristöä ja kierrätä jäteöljy asianmukaisesti.

Varmista, että halkomakone ei ole vahingoittunut ja että kaikki suojavarusteet ovat paikoillaan, oikein asennettuina ja toimintakunnossa. Älä käytä halkomakonetta, jos jokin suojavaruste on vioittunut tai puuttuu. Tarkista öljymäärä ennen halkomakoneen käynnistämistä.

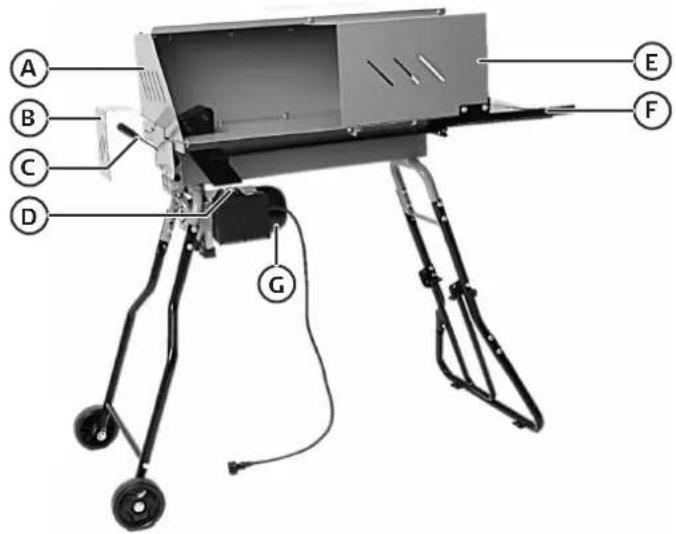

Tuotekuvaus

A Takapäädyn suojapelti
B Halkaisusäätimen suojapelti
C Halkaisusäädin
D Virtakytkin
E Hallintapuolen suojapelti
F Keräyspöytä
G Sähkömoottori

H Taaempi tukijalka ja pyörä x 2

I Pyörä x 2
J Tuki
K Ylempi suojapelti
L Takapuolen suojapelti
M Halkaisukiila
N Vasen halkaisupöytä
O Oikea halkaisupöytä
P Tukijalka
Q Etummainen tukijalka, yläosa x 2
R Etummainen tukijalka, alaosa x 2
S Kahva

Pultti M6 x 14 2 kpl

Aluslaatta M6 2 kpl

Mutteri M6 2 kpl

Aluslaatta M8 90 kpl

Itselukittuva mutteri M8 44 kpl

Pultti M8 x 45 14 kpl

Pultti M8 x 16 28 kpl

Lukkopultti M8 x 45 4 kpl

⑨ Aluslaatta 14 6 kpl
⑩ Lukkopultti M8 x 40 2 kpl
11 Lukitusvipu 2 kpl
⑫ Lukitussokka 2 kpl
13 Renkaan akseli 2 kpl
⑭ Avaimet
⑮ Varatiiviste öljyn mittatikulle 1kpl

Asennus

Tärkeää!

Halkomakoneen asentamiseen tarvitaan kaksi henkilöä. Asennus sujuu helpommin ja turvallisemmin, jos asennukseen osallistuu kaksi henkilöä. Halkomakonetta sen sijaan tulee aina käyttää yksin. Kaksi henkilöä ei saa käyttää halkomakonetta yhdessä.

1. Taaempi tukijalka ja pyörä

1. Etummainen tukijalka
2. Kahva
3. Asenna jalat halkomakoneeseen

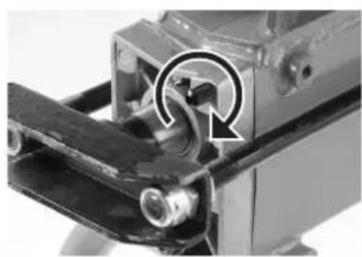

Tärkeää! Tarkista ennen halkomakoneen kääntämistä, että ilmausruuvi on kiristetty. Näin estetään öljyn valuminen ulos.

Käännä halkomakone ylösalaisin, työnnä jalat paikoilleen ja ruuvaa jalat kiinni.

1. Halkaisupöytä: Käännä halkomakone oikein päin niin, että se seisoo jaloillaan. Asenna oikea ja vasen halkaisupöytä.

1. Asenna suojapelti halkomakoneeseen

1. Asenna halkaisusäätimen suojapelti

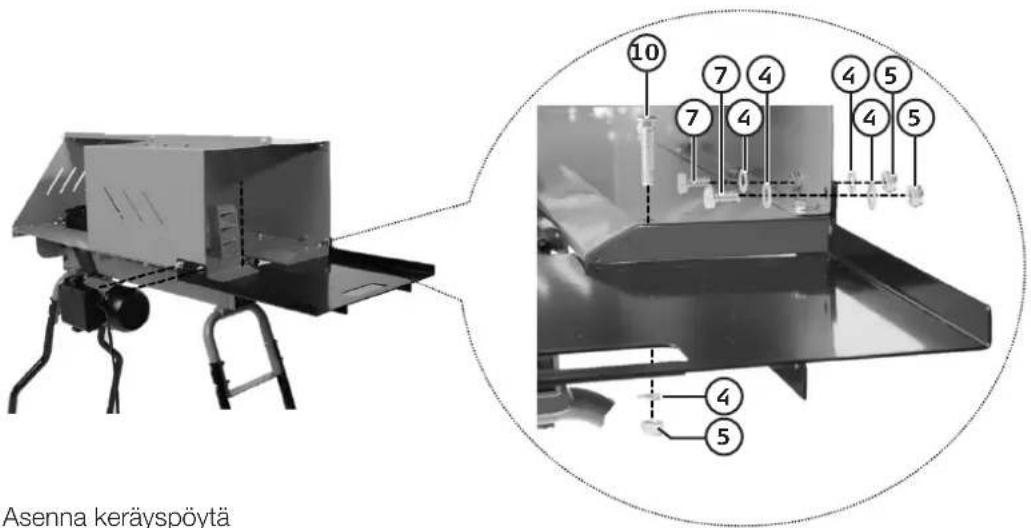

1. Asenna keräyspöytä

Käyttö

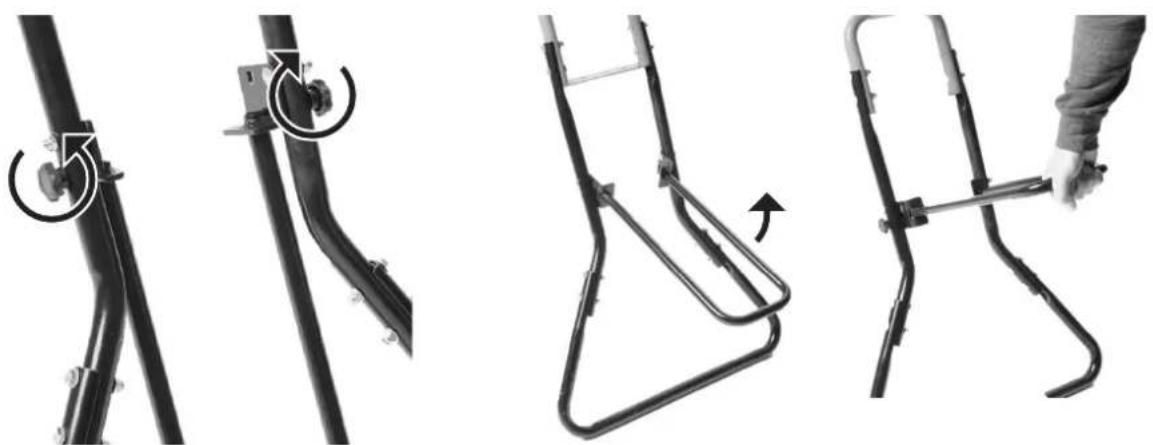

Kahva

1. Käännä kahva ylös, jotta voit siirtää halkomakonetta helposti.

1. Avaa kahvan kaksi lukitusvipua ja vedä pultit ulos.
2. Taita kahva ylös ja aseta pultit kahvan uusiin reikiin ja kiristä lukitusvivut.

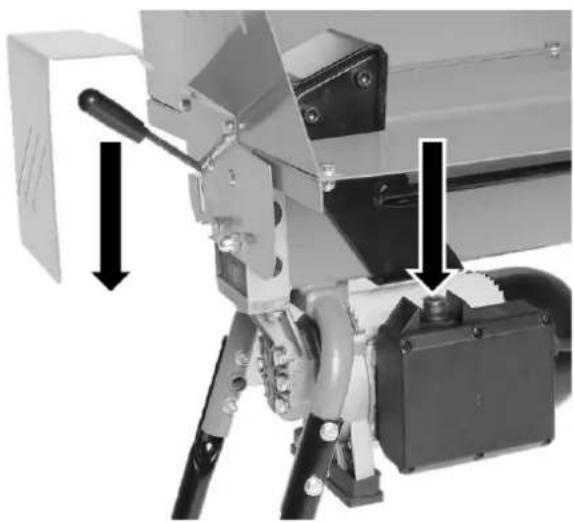

Valmistelut

• Sijoita halkomakone tasaiselle ja vakaalle pinnalle.
• Varmista, että virtajohto ja virtapainike ovat ehjät ja että kaikki ruuvit ja mutterit ovat kunnolla kiinni.
• Liitä virtajohto maadoitettuun pistorasiaan. Pistorasiassa tulee olla vikavirtasuojakytkin (RCD 30 mA). Sijoita virtajohto niin, että se ei pääse vahingoittumaan ja että kukaan ei kompastu siihen.

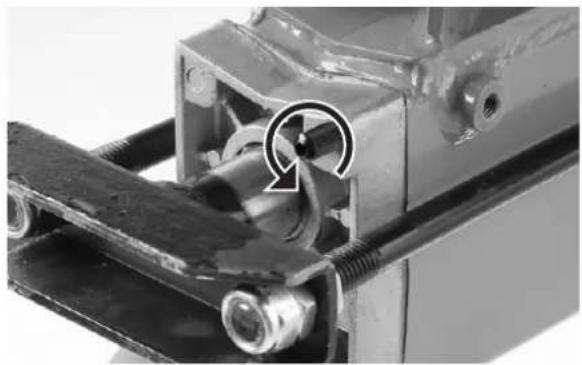

Tärkeää Avaa ilmausruuvia 3–4 kierrosta, jotta tunnet ilmavirran käytön aikana.

• Laita halkaisukiilaan päin se puukappaleen osa, jossa on vähemmän oksia, ja halkaise aina puun syiden suuntaisesti.
• Aseta puukappale mahdollisimman tukevasti halkaisupöydän sivuja vasten.
• Käynnistä moottori pitämällä virtakytkintä pohjassa.
• Käynnistä hydraulikka painamalla halkaisusäädin pohjaan.
• Männänvarren vastinlevy painaa puukappaletta nyt halkaisukiilaa vasten.
• Päästä halkaisusäädin ja virtakytkin, kun lopetat hal-kaisun, palautusjouset vetävät männänvarren takaisin.

Tärkeää! Jos puukappale ei ala haljeta viiden sekunnin kuluessa täydellä paineella, päästä halkaisusäädin ja virtakytkin ja anna vastinlevyn palautua, käännä puukappaletta 90° tai kokonaan ja yritä uudelleen.

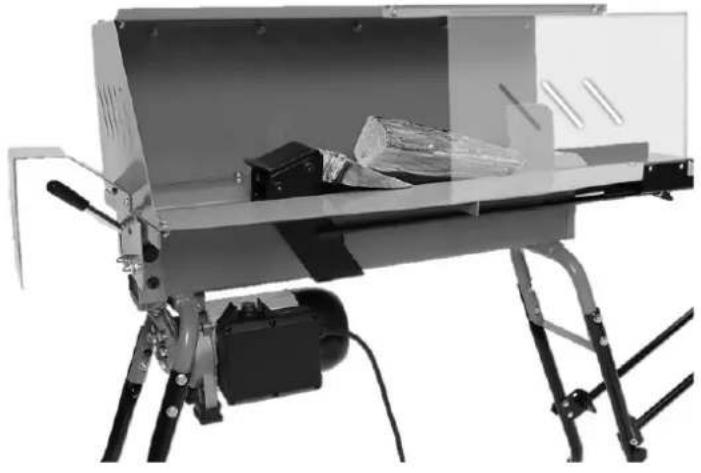

Jos puukappale jumittuu

• Keskeytä halkaisminen.
• Kun vastinlevy on palautunut alkuperäiseen asentoon, laita puukiila jumittuneen puukappaleen alle.
• Käynnistä halkomakone ja työnnä kiilaa puukappaleen alle vastinlevyn avulla.
• Toista sama tarvittaessa isommalla kiilalla.

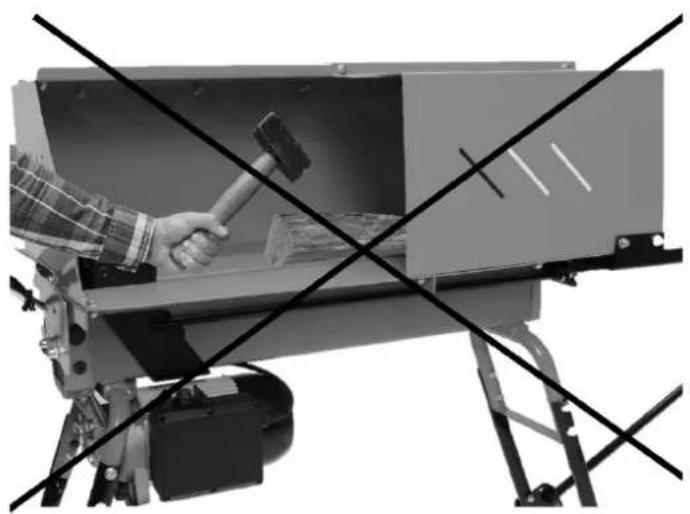

Tärkeää! Älä yritä irrottaa jumiutunutta puukappaletta lyömällä. Puukappale saattaa haljeta suurella voimalla ja aiheuttaa henkilö- ja laitevahinkoja.

• Irrota pistoke pistorasiasta ennen puhdistamista ja huoltamista.
• Puhdista halkomakoneen kaikki osat harjalla ja kuivalla liinalla.
• Irrota pistoke pistorasiasta ja säilytä halkomakonetta kuivassa ja puhtaassa ympäristössä suojassa syövyttäviltä aineilta. Halkomakonetta tulee säilyttää lasten ulottumattomissa. Säilytyslämpötila ei saa laskea alle -25°C.
• Sulje ilmausruuvi halkomakoneen kuljetuksen, säilytyksen ja muun käsittelyn ajaksi, jotta öljy ei valu ulos. Mikäli ilmausruuvi on auki halkomakoneen ollessa pidempään säilytyksessä, öljy imee ilmasssa olevaa kosteutta, mikä saattaa aiheuttaa hydraulikkajärjestelmän ruostumista sisäpuolelta.
• Pidä halkaisukiila terävänä hiomalla terän urat sileiksi hienolla metalliviilalla.

Öljytason tarkistaminen/öljynvaihto

Tärkeää Tarkista öljyntaso / tee öljynvaihto aina toisen henkilön kanssa. Työ sujuu helpommin ja turvallisemmin, jos siihen osallistuu kaksi henkilöä.

Ensimmäinen öljynvaihto tulee tehdä 50 käyttötunnin jälkeen ja sen jälkeen aina 250 käyttötunnin jälkeen.

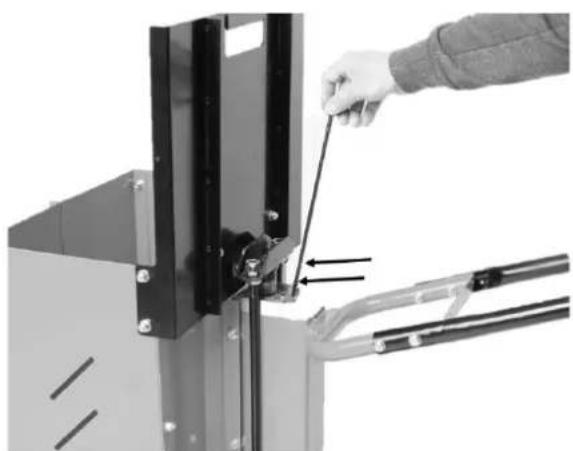

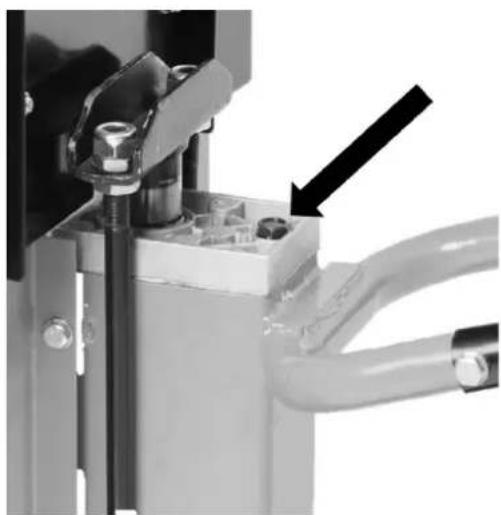

Öljytason tarkistaminen

1. Irrota taaempi tukijalka, jossa on pyörät, ja kallista halkomakonetta kuvan osoittamalla tavalla.

1. Varmista, että tikun ympärillä olevalla alueella ei ole epäpuhtauksia.

1. Kierrä öljytikku irti ja pyyhi se. Työnnä öljytikku reikään niin, että se on halkomakonetta vasten, mutta älä kierrä sitä kiinni. Vedä tikku uudelleen ulos ja tarkista öljymäärä tikusta. Öljytason tulee olla mittatikun kahden merkinnän välissä.

2. Kierrä tikku takaisin paikalleen. Älä kiristä liikaa, ettei tiiviste vahingoitu.

Öljynvaihto

1. Toimi luvun Öljytason tarkistaminen kohtien 1 ja 2 mukaisesti.
2. Ime öljy pois öljyimurilla. Vie käytetty öljy kierrätykseen, jossa se kierrätetään vastuullisella tavalla.
3. Lisää uutta öljyä (hydraulikkaöljy 3,2 l).
4. Tarkista taso ja kierrä tikku takaisin paikalleen. Älä kiristä liikaa, ettei tiiviste vahingoitu.

Vianhakutaulukko

Halkaisu epäonnistui. • Puukappale on asetettu väärin. Kierrä tai käännä puukappale. • Puukappale on liian kova tai paksu. • Halkaisukiila on tylsä tai vioittunut. Teroita hal-kaisukiila (katso luku Huolto ja säilytys). • Öljytaso on liian matala, tarkista öljyn määrä (katso luku Huolto ja säilytys).

Vastinlevy liikkuu nykien, halkomakoneesta kuuluu epätavallista ääntä ja se tärisee voimakkaasti.

Moottori ei käynnisty. • Varmista, että pistoke on liitetty kunnolla pisto-rasiaan. • Varmista, että pistorasiasta tulee virtaa.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkoliitäntä 230 V AC, 50 Hz

Teho 1500 W S3 80%

Kotelointiluokka IP54

Halkaisukapasiteetti ∅ 50–250 mm, pituus 150–520 mm

Suositeltu käyttölämpötila +5 °C...+ 40 °C

Halkaisuvoima 5 t

Hydrauliöljyn määrä 3,2 l

Mitat 1560 x 590 x 1330 mm

Paino 71 kg

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
