KORISNIČKI PRIRUČNIK 90-104 NEO tools

Производ је погодан само за добро изоловане просторије или за повремену употребу.

Пажљиво прочитајте упутства за употребу, пратите упозорења и безбедносне услове садржане у њему. Уређај је дизајниран за безбедан рад. Ипак : инсталација, одржавање и рад уређаја могу бити опасни. Пратећи следеће процедуре ће смањити ризик од пожара, струјног удара, повреда и да ће смањити време инсталације

• Ову опрему могу користити деца од најмање 8 година и особе са смањеним физичким или менталним способностима или недостатком познавања опреме ако је обезбеђен надзор или инструкције о томе како безбедно користити опрему како би се разумели повезани ризици. Деца не би требало да се играју са опремом. Деца без надзора не би требало да врше чишћење или одржавање опреме.
• Никада не стављајте руке директно испод грејног елемента! HOTA!
• Да бисте избегли прегревање, не покривајте јединицу.
• Држите децу млађу од 3 године даље од апарата, осим ако није под сталним надзором.
• Деца узраста од 3 до 8 година могу укључити / искључити уређај под условом да је постављен или инсталиран у предвиђеном нормалном радном положају. Деца треба да буду под надзором у сваком тренутку, осим ако нису добили упутства о томе како да безбедно управљају уређајем. Деца између 3 и 8 година старости не смеју приклъучити уређај на напајање, подесити или очистити уређај или извршити одржавање.
• Опрез - неки делови уређаја могу постати веома врући и изазвати опекотине. Посебну пажњу треба посветити присуству дјеце и угрожених особа.

Приликом употребе уређаја увек треба поштовати основне мере предострожности:

• Користите уређај у складу са упутствима за употребу. Свака употреба уређаја која није у складу са упутствима може довести до пожара, струјног удара или телесних повреда.
• Пажљиво прочитајте цео упутство за употребу пре употребе.
• Приликом распакивања, проверите да ли је комплет комплетан.
• Деца не смеју да се играју са деловима амбалаже, нпр. пластичним кесама.
• Проверите да ли мрежни напон одговара номиналној спецификацији јединице.
• Пре употребе, пажљиво проверите кабл за напајање и утикач како бисте били сигурни да нису оштећени.
• Не скривајте кабл за напајање испод намештаја, тепиха или друге опреме. Положите кабл за напајање даље од саобраћајног подручја.
• Апарат се не сме користити на отвореном током падавина, или у веома влажним или влажним окружењима. Одрицање од одговорности се не односи на купатила.
• Имајте на уму да апарат може постати веома врућ. Због тога, апарат треба да буде постављен на безбедној удальености (0.9m) од запаљивих предмета као што су намештај, завесе, итд.
• Не покривајте јединицу, на пример, пешкиром.
• Не убацујте прсте или друге предмете у уређај.

• Не дозволите страним телима да уђу у вентилацијске или изпазне отворе. То може изазвати струјни удар, пожар или оштећење уређаја.

• Уређај не сме да се налази директно испод зидне утичнице.

• Уређај не сме бити прикључен на електричну мрежу преко тајмера или програмабилног прекидача.
• Уређај се не сме постављати у просторије у којима се користе или су присутни запаљиви прашини, течности или гасови.
• Ако је уређај повезан преко продужног кабла, уверите се да је продужни кабл што краћи и потпуно продужен.
• Апарат се не сме користити у близини купатила, туша или базена. Никада не инсталирајте јединицу тамо где постоји ризик да уређај може пасти у посуду са водом или другом течношћу.
• Грејна плоча мора бити постављена тамо где прекидачи и друге контроле нису на дохват руке особе у купатилу или
• Ако је кабл за напајање оштећен, мора га заменити произвођач, његов представник, сервис или квалификовано лице како би се избегла опасност.
• Не прикључујте друге уређаје на исту мрежну утичницу на коју је уређај прикључен.
• Апарат не треба оставити без надзора. Држите децу и кућне љубимце даље од уређаја.
• Ако се уређај не користи дуже време, искључите га из напајања. Не остављајте апарат укључен без надзора. Приликом искључивања уређаја из електричне мреже, извуците утикач, никака не повлачите кабл за напајање.
• Држите јединицу даље од завеса, завесе или подручја у којима се проток ваздуха лако блокира.
• Када завршите са радом, оставите да се апарат охлади (најмање 10 минута). Никада не додирујте врући апарат голом руком.
• Да бисте спречили могући струјни удар, никада не користите уређај мокрим рукама или када има воде на каблу за напајање.
• Не одлажите електричне уређаје са несортираним комуналним отпадом, користите одвојена сабирна места. Обратите се локалним валистма за информације о доступним системима прикупљања. Ако се електрични уређаји одлажу на депонијама, опасне материје могу продријети у подземне воде и ући у ланац исхране, штeteћи вашем здрављу.
• Ова опрема није намењена за употребу од стране особа (укључујући и децу) са смањеним физичким или менталним способностима или без искусства, осим ако се не обезбеди надзор или инструкција у вези са безбедном употребом опреме, тако да се разумеју повезани ризици.
• Деца треба да буду под надзором како би се осигурало да се не играју са апаратом
• Апарат монтиран на плафон мора бити монтиран најмање 2,5 цм од плафона. Уређај не сме бити потпуно у равнини са плафоном. Постоји опасност од прегревања и опекотина уређаја
• Ако уређај падне на земљу или је на други начин оштећен, немојте га користити. У том случају, да уређај прегледа и / или поправи овлашћени сервисни центар

РЕЈТИНГ ПОДАТАКА

Модел	90-102	90-103	90-104
Мож	450V	600V	720 Јун
Напон напајања	220 -240V ~ 50Hz

САДРЖАЈ ПАКЕТА

• Угљен грејање панел
• Упутство за употребу
  • 1 пакет прибора за монтажу:

-4k пластични клинови

- 4k метални вијци

ДОДАТНЕ КОМПОНЕНТЕ ЗА ОЛАКШАВАЊЕ ИНСТАЛАЦИЈЕ НИСУ УКЉУЧЕНЕ:

• 90-108 Плафонски носач - погодан за панеле 90-102 / 90-103
• 90-108 -1 Плафонски носач - погодан за 90-104 панела
• 90-109 Ноге 2 ком - фит панели 90-102 / 90-103 / 90-104

УПУТСТВА ЗА МОНТАЖУ

Отворите пакет и извуците грејну плочу заједно са инсталацијским комплетом.

• Означите и избушите рупе у зиду на одговарајућем месту (слика 1). Водите рачуна да размак између рупа одговара размаку рупа на полећини грејне плоче.
• Убаците пластичне мозгове на локације избушених рупа. (Слика 2).
  • Завијте металне вијке у пластичне мозгове ( слика 3 ).
• Подигните грејну плочу, а затим усмерите рупе у заградама тако да одговарају 4 вијка у зиду (слика 4 ), а затим померите јединицу тако да се вијци померају са положаја А на позицију Б , (слика 5 ).
• Уверите се да након инсталације размак између панела и пода није мањи од 20 цм.

Инсталација плафона:

Грејна плоча мора бити удаљена најмање 20 мм од свих предмета, зидова итд. Минимална удаљеност од плафона је 4 цм, јер то омогућава проток ваздуха како би се спречило прегревање грејне плоче. Минимална удаљеност од дна грејне плоче до пода мора бити 185 цм. За вјешање грејне плоче одаберите чврст, равномјеран плафон од материјала отпорног на топлоту.

1. Користите X носач да бисте означили рупе на плафону Поставите X носач на такав начин да су минималне удаљености изнад загарантоване када је постављена грејна плоча. Проверите и уверите се да нема каблова у плафону пре бушења рупа на означеним тачкама.
2. Избушите рупе бушилицом
3. Притисните чепове у рупе
4. Причврстите вијке са О-прстеновима у чеповима кроз рупе у Х носачу.
5. Монтирајте панел на носач и уверите се да је панел осигуран као што је приказано на слици 5 .

Ceiling

Ceiling 3

1. Он / офф прекидач
   2.Дисплаи
   3 .Недельни програмирање индикатор
   4 .Тајмер дугме
   5.Аддинг сати или температуре
   6.Одузимање сати или температуре

Панел за грејање се може контролисати или са уређаја, преко додирног панела који се налази у горњем левом углу уређаја, или даљинским управљачем

Услуга:

• Уверите се да грејна плоча није оштећена.
  • Убаците утикач у утичницу.
• Притисните OH / Офф . Панел за грејање ће се укључити. На екрану ће се приказати температура.
• Након употребе, притисните дугме за укључивање / искључивање да бисте искључили уређај. Извадите утикач из утичнице.

Термостат:

• Када се притисне дугме + или - на грејној плочи, подешавање температуре на екрану трепери 10 пута.
• Температуру можете подесити притиском на + или - када индикатор температуре трепери. Са сваким притиском на одговарајуће дугме температура ће порасти или пасти.
• Уређај ће одржавати подешену температуру аутоматским укључивањем или искључивањем.
• Да бисте подесили температуру помоћу даљинског управљача, прво притисните дугме ТЕМП , а затим подесите подешавање температуре притиском на + или - тастере.

Тajмер:

Кратким притиском на дугме М на грејној плочи активират ће се тајмер. Можете подесити време након чега ће се грејна плоча искључити притиском на + или - дугмад. Са сваким притиском на дугме, 1 сат ће се додати или одузети. Након пет бљескова време ће бити подешено. Број сати и температура ће бити приказани наизменично. Грејна плоча ће се искључити након одређеног броја сати.

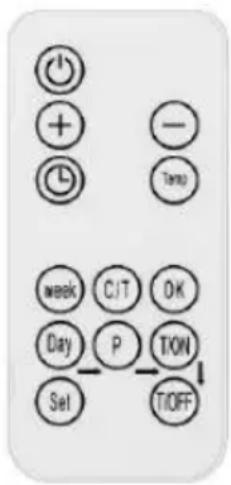

Да бисте подесили функцију тајмера помоћу даљинског управљача, прво притисните дугме тајмер, који се налази испод дугмета + . а затим подесите подешавање температуре притиском на + или - дугмад.

Рад недељног програмера помоћу даљинског управљача Грејна плоча се може контролисати даљинским управљачем, чије су функције описане на слици десно.

• Притисните дугме &qyot;OH&qyot; да бисте укључили / искључили панел.
• Притисните &quet; тајмер &quet;, затим &quet;+&quet; или &quet;-&quet; да подесите тајмер.
• Притисните &qуют;Темп&qуют; да подесите температуру. Затим &qуют;+&qуют; или &qуют;-&qуют; .

Недельни programmer подешавања:

Пре постављања недељног програма, тренутни дан у недељи и време морају бити подешени према следећим упутствима:

Притисните &quet;Ц / T&quet; да подесите тренутно време, 00 ће трептати на екрану.. а затим притисните &quet;+&quet; или &quet;-&quet; да бисте избрали дан у недельи, 1 значи понедельак, 2 значи уторак.... 7 значи недельу. Притисните &quet;OK&quet; да бисте завршили подешавање дана. Екран ће трептати 00. Притисните или &quet;-&quet; да подесите време од 0 до 23. Притисните &quet; Темп &quet; да бисте завршили подешавање времена. Екран ће трептати 00.

Притисните &quet;+ &quet;или&quet; да подесите време у минутима од 0 до 59. притисните да бисте завршили. Екран ће престати да трепери, и указују на температуру. Када је постављено тренутно време, недельни распоред се може подесити:

• Притисните дугме &дуют;Дан&дуют;. Екран ће трептати 00. Поново притисните дугме &дуют;Дан&дуют;. Цифра 1 на екрану означава понедельак. Истим дугметом можете одабрати дан у недельи. Притисните да бисте довршили избор дана. 00 ће трепнути.
• Притисните &фуют;П&фуют; да бисте подесили програм за одређени дан. Притиском на дугме можете да се пребацујете између узастопних програма.
• Можете подесити до 4 програма за један дан. Притисните &руот; ОК&руот; да бисте довршили избор програма. 00 ће трепнути.
• Притисните &quet;T / OH" да бисте подесили време када ће се грејна плоча укључити. Исто дугме је одговорно за одабир следећег сата.
• Притисните &qуют;OK&qуют; да бисте довршили подешавање времена укључивања. КСНУМКС ће трептати.
• Притисните &quet;T / OФФ&quet; да подесите време у којем се грејна плоча искључује. Исто дугме је одговорно за одабир следећег сата.
• Притисните &qуют;OK &qуют; да бисте довршили подешавање времена искључивања. 00 ће трепнути.

Након горе наведених корака, подешавање програма може бити завршено. Притисните дугме &quet;Cet" да бисте завршили и изашли из режима програмера.

Паћњу:

• Да бисте завршили једну временску групу, притисните &quet;Дау_П_Т / ОН_Т / ОФФ&quet; у приказаном редоследу, приликом подешавања недељног сата, сви остали тастери су неактивни, осим &quet; ОН&quet; тастера &quet;Сет&quet;
• Можете изаћи из режима програмера притиском на дугме &quet;Сет&quet; Подешавања ће бити сачувана само ако су сви горе наведени кораци завршени.

РЕШАВАЊЕ ПРОБЛЕМА

Ако грејна плоча не ради, следите следећа упутства:

• Уверите се да напајање у вашем дому ради исправно
• Уверите се да је грејач правилно прикључен на електричну мрежу и да електрична утичница ради исправно
• Ако дугме ОН / ОФФ није осветљено када је прекидач за напајање на уређају у положају &дуют; ОН&дуют;, вратите уређај у овлашћени сервисни центар на преглед или поправку.

Пре него што очистите грејну плочу, искључите уређај и оставите га да се охлади. Искључите грејну плочу из напајања. Споља се може обрисати влажном крпом, а затим осушити. Немојте користити абразивно средство за чишћење или средство за чишћење намештаја јер то може оштетити површину. Да бисте уклонили панел са зида за чишћење или транспорт, извршите обрнуту операцију на монтажу. За кратке периоде некоришћења, једноставно искључите грејну плочу. Током дужег периода, панел се може уклонити или прекрити материјалом.

ЗАШТИТА ЖИВОТНЕ СРЕДИНЕ

Производи на електрични погон не треба одлагати са кућним отпадом, већ их треба однијети у одговарајуће објекте за одлагање. Обратите се свом продавцу производа или покалним властима за информације о одлагању. Отпадна електрична и електронска опрема садржи супстанце које нису еколошки прихватљиве. Нерециклирана опрема представља потенцијални ризик за животну средину и људско здравље.

&duot;ГТХ Поланд Спока з организона одноимедзиапносяца&duot; Спока командутона са седиштем у Варшави, ул. Пограницна 2/4 (у даљем тексту: &duot;ГТКС Польска&duot;) обавештава да су сва ауторска права на садржај овог упутства (у даљем тексту: &duot;Приручник&duot;) , укључујући, између осталог. Сва ауторска права на садржај овог приручника (у даљем тексту &duot;Приручник&duot;) , укључујући, али не ограничавајући се на његов текст, фотографије, дијаграме, цртеже, као и његов састав, припадају искључиво ГТКС Поланд и подлежу правној заштити у складу са Законом од фебруара КСНУМКС, КСНУМКС о ауторском праву и средним правима (тj. Часопис закона КСНУМКС бр. КСНУМКС тачка КСНУМКС са изменама и допунама). Копирање, обрада, обављивање, модификовање у комерцијапне сврхе цепог приручника, као и његових појединачних елемената без писмене сагласности ГТКС Польска је строго забрањено и може довести до грађанске и кривичне одговорности.

90-102
Параметар	Ознака	Вредност	Јединица		Параметар	Јединица
Топлотна снага					Тип топлотне снаге / контроле собне температуре (изаберите један)
Номинална топлотна снага	ОМИЉЕНО	0,5	Kw		Излаз топлоте на једном нивоу, без контроле собне температуре	Не
Минимална топлотна снага (индикативна)	Билтен	H/A	Kw		два или више ручних нивоа, без контроле собне температуре	Не
Максимална фиксна топлотна снага	Пмакс,ц	0,5	Kw		са механичким термостатом за контролу собне температуре	Не
					са електронском контролом собне температуре	Не
Потрошња електричне енергије за сопствену употребу					Електронска контрола собне температуре + дневни тајмер	Не
У искљученом режиму	После	HA	W		Електронска контрола собне температуре + недельни тајмер	Не
У стању приправности	Билтен	0,4	W		Остале опције подешавања (може се изабрати неколико)
У стању мировања	Пиделови	0,4	W		Контрола собне температуре са детекцијом присуства	Не
У стању приправности мреже	ОМИЉЕНО	HA	W		контрола собне температуре са детекцијом отвореног прозора	Да
Режим приправности са информацијама или приказом статуса			He		Опција даљинског управљача	Не
Сезонска енергетска ефикасност грејања простора у активном режиму	ηс , на	92	%		адаптивно активирање	Не
					ограничење радног времена	Не
					цина сијалица сензор	Не
					функција самоучења	Не
					тачност контроле	Не
Контакт детаљи	ГТХ Поланд Сп. з о. о. Сп. К., ул. Пограницзна 2/4, 02-285 Варшава
90-103
Параметар	Ознака	Вредност	Јединица		Параметар	Јединица
Топлотна снага					Тип топлотне снаге / контроле собне температуре (изаберите један)
Номинална топлотна снага	ОМИЉЕНО	0,6	Kw		Излаз топлоте на једном нивоу, без контроле собне температуре	Не
Минимална топлотна снага (индикативна)	Билтен	H/A	Kw		два или више ручних нивоа, без контроле собне температуре	Не
Максимална фиксна топлотна снага	Пмакс,ц	0,6	Kw		са механичким термостатом за контролу собне температуре	Не
					са електронском контролом собне температуре	Не
Потрошња електричне енергије за сопствену употребу					Електронска контрола собне температуре + дневни тајмер	Не
У искљученом режиму	После	HA	W		Електронска контрола собне температуре + недельни тајмер	Да
У стању приправности	Билтен	0,4	W		Остале опције подешавања (може се изабрати неколико)
У стању мировања	Пиделови	0,4	W		Контрола собне температуре са детекцијом присуства	Не
У стању приправности мреже	ОМИЉЕНО	HA	W		контрола собне температуре са детекцијом отвореног прозора	Да
Режим приправности са информацијама или приказом статуса			He		Опција даљинског управљача	Не
Сезонска енергетска ефикасност грејања простора у активном режиму	ηс , на	92	%		адаптивно активирање	Не
					ограничење радног времена	Не
					цина сијалица сензор	Не
					функција самоучења	Не
					тачност контроле	Не
Контакт детаљи	ГТХ Поланд Сп. з о. о. Сп. К., ул. Пограницзна 2/4, 02-285 Варшава
90-104
Параметар	Ознака	Вредност	Јединица		Параметар	Јединица
Топлотна снага					Тип топлотне снаге / контроле собне температуре (изаберите један)
Номинална топлотна снага	ОМИЉЕНО	0,7	Kw		Излаз топлоте на једном нивоу, без контроле собне температуре	Не
Минимална топлотна снага (индикативна)	Билтен	H/A	Kw		два или више ручних нивоа, без контроле собне температуре	Не
Максимална фиксна топлотна снага	Пмакс,ц	0,7	Kw		са механичким термостатом за контролу собне температуре	Не
					са електронском контролом собне температуре	Не
Потрошња електричне енергије за сопствену употребу					Електронска контрола собне температуре + дневни тајмер	Не
У искљученом режиму	После	HA	W		Електронска контрола собне температуре + недельни тајмер	Не
У стању приправности	Билтен	0,4	W		Остале опције подешавања (може се изабрати неколико)
У стању мировања	Пиделови	0,4	W		Контрола собне температуре са детекцијом присуства	Не
У стању приправности мреже	ОМИЉЕНО	HA	W		контрола собне температуре са детекцијом отвореног прозора	Да
Режим приправности са информацијама или приказом статуса			He		Опција даљинског управљача	Не
Сезонска енергетска ефикасност грејања простора у активном режиму	ηс , на	92	%		адаптивно активирање	Не
					ограничење радног времена	Не
					цина сијалица сензор	Не
					функција самоучења	Не
					тачност контроле	Не
Контакт детаљи	ГТХ Поланд Сп. з о. о. Сп. К., ул. Пограницзна 2/4, 02-285 Варшава
