KORISNIČKI PRIRUČNIK OTG100SLB6 GORENJE
Поштовани купче, захваљујемо вам се да сте изабрали наш производ.
Бојлер је израђен у складу са важећим стандардима и званично испитан, за нјега је био издат безбедносни цертификат и цертификат о електромагнетној компатибилности. Основне техничке карактеристике бојлера наведене су на плочици која је залепљена између његових прикључних цеви за воду.
Прикључивање бојлера на водовод и електричну мрежу мора обавити одговарајуће стручно обучено лице. Интервенције у унутрашњости бојлера ради поправке, отклањања каменца, провере или замене антикорозивне заштитне аноде може изводити само овлашћена сервисна служба.
МОНТАЖА
Монтирајте бојлер што ближе прикључку за воду и причврстите га на зид одговарајућим вијцима. На зид га причврстите помоћу два завртња за зидове, која имају номинални промер од најмање 8 mm. Ако је зид слабе носивости, место на коме монтирате бојлер морате на одговарајући начин ојачати. Бојлер причвршћује се на зид искључиво усправно.
ТЕХНИЋКЕ КАРАКТЕРИСТИКЕ ГРЕЈАЋА
| Тип | OTG 30 N | OTG 50 N | OTG 65 N | OTG 80 N | OTG 100 N | OTG 120 N | |
| Модел OTG 30 | SLIM | OTG 50 SLIM | OTG 65 SLIM | OTG 80 SLIM | OTG 100 SLIM | OTG 120 SLIM | |
| Волумен [л] | 30 50 65 80 100 120 | ||||||
| Називни притисак [МПа] 0,6 | |||||||
| Теђина (напуњен) [кг] | 19/49 | 24/74 | 28/93 | 31/111 | 36/136 | 41/161 | |
| Противкорозивна заштита котла | емајлирано / Мг анода | ||||||
| Прикључна моћ [W] 2000 | |||||||
| Напон [V~] | 230 | ||||||
| Класа заштите | I | ||||||
| Степен заштите | IP 24 | ||||||
| Време грејања до 75°C 1) [л] | 105 | 155 | 230 | 305 | 355 | 435 | |
| Количина мешане воде код 40°C [л] | 58 | 94 | 124 | 148 | 194 | 226 | |
| Потрошња енергије 2) [кВч/24ч] | 0,90 | 0,99 | 1,13 | 1,26 | 1,71 | 1,81 | |
1) Време загревања целог волумена електричног грејача, код је улазна темепратура воде из водовода 15°C.
2) Потрошња енергије код одржавања константне температуре од 65°C у грејачу, кад је температура околине 20°C, мерено по DIN 44532.
| A B C | |||
| OTG 30 5 | 10 310 | 235 | |
| OTG 50 6 | 90 470 | 250 | |
| OTG 65 8 | 20 605 | 245 | |
| OTG 80 9 | 50 735 | 245 | |
| OTG 100 | 1125 | 900 255 | |
| OTG 120 | 1300 | 900 430 | |
Прикључне и монтажне димензије грејача [мм]
SRB
Довод и одвод воде су означени бојама на цевима грејача. Довод хладне воде је означен плавом, а одвод топле воде, црвеном бојом.
Грејач можете прикључити на водоводну мрежу на два начина. Затворени систем (под притиском), омогућава одузимање воде на више места, док отворени (без притиска), дозвољава само једно одузимно места. Са обзиром на систем прикључивања који изаберете, морате да уградите и адекватну батерију за мешање.
Код отвореног система (без притиска) морате испред грејача уградити противповратни вентил, који спречава изливање воде из котла, ако у водоводно о мрежи нестане воде. Код овог система приључивања морате уградити проточну батерију за мешање. У грејачу се због загревања, повећава волумен воде, што изазива капљање из цеви батерије за мешање. Јаким затезањем ручице батерије за мешање, нећете спречити капљање, већ можете само покварити батерију. Код затвореног система прикључивања (под притиском), на одузимним местима морате уградити батерије за мешање, намењене за рад под притиском. На одоводну цев треба ради сигурности рада обавезно уградити сигурносни вентил или сигугурносну компоненту, која спречава пораст притиска у котлу за више од 0,1 МПа изнад номиналног.
Кад се вода у котлу загрева, повећава се и притисак, али до границе коју дозвољава сигурносни вентил. Јер је враћање воде у водоводну мређу блокирано, може доћи до капљања воде из одливног отвора сигурносног ветила. Те капљице воде можете усмерити у одвод преко посебног изливника, који морате наместити испод сигурносног вентила. Одводна цев, смештена под испустом сигурносног вентила, мора да буде намештена у смеру право надоле и у околини где не смрзава.
У случају ако због неодговарајуће изведене инсталације немате могућности да воду која капа из повратног сигугурносног вентила спроведете у одвод, капање можете да избегнете тако да на доводну цев грејача уградите експанзионе посуде волумена од 3 I.
За правилан рад сигурносног вентила морате да га сами редовно контролирате сваких 14 дана. Код проверавања, помицањем ручке или одвијањем матице завртња (овисно о типу завртња) отворите истицање из повратног сигурносног вентила. При томе, кроз млазницу вентила за истицање мора протећи вода, што је знак да је вентил беспрекоран.

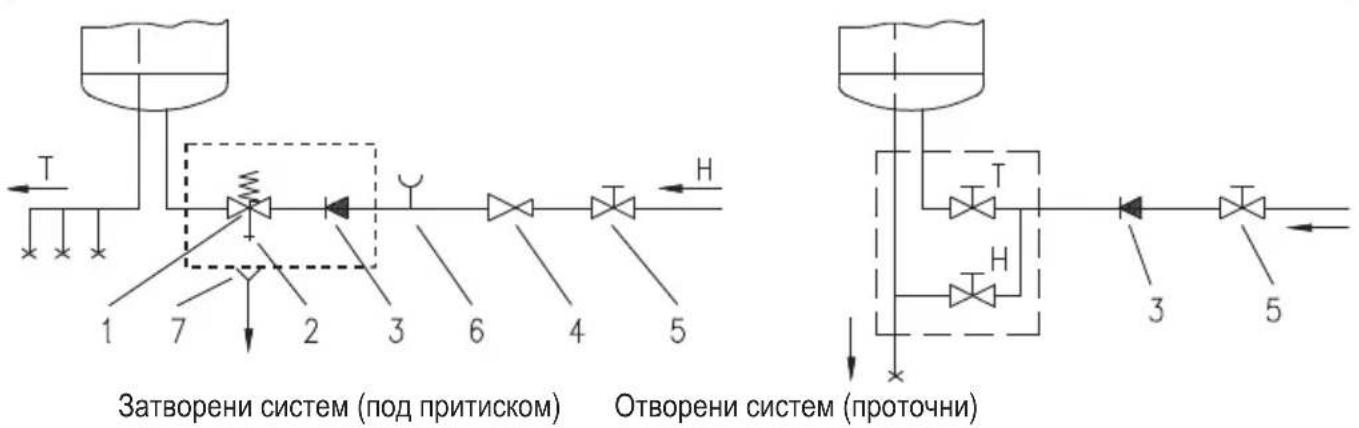

2 - Вентил за тестирање 7 - Цевак са приклъучком на одвод
3 - Неповратни вентил
4 - Вентил за редукцију притиска H - Хладна вода
5 - Запорни вентил Т - Топла вода
Изменју бојлера и сигурносног вентила не сме се уградити вентил за затварање воде јер би се тиме онемогућило деловање сигурносног вентила.
Бојлер се може без уградње редукторског вентила прикључити на ку ћну водоводну инсталацију ако је притисак воде у инсталацији нижи од 0,5 МПа (5 бара). Ако притисак прелази 0,5 МРа (5 бара) обавезно уградите редукциони вентил.
Пре него што прикључите бојлер на електричну мрежу обавезно га напуните водом. Приликом првог пуњења отворите славину за топлу воду. Бојлер је пун кад из славине почне да тече вода.
ПРИКЛЬУТИВАЊЕ НА ЕЛЕКТРИЋНУ МРЕЖУ
Пре прикључивања на електричну мрежу, морате у грејач уградити прикључни кабел. Да би то могли да учините, са бојлера морате да одврнете заштитни поклопац.
Прикључивање грејача на електричну мрежу мора бити у складу са стандардима за електричне инсталације. Пошто грејач нема елеменат, који би га трајно одвојио од електричне мреже, морате на каблу између грејача и трајне електричне инсталације уградити прекидач, који прекида оба пола напајања и који има размак најмање 3 мм међу отвореним контактима.
Легенда:
1 - Термостат
2 - Бимртални осигурач
3 - Грејни елемент
4 - Контролна светилька
5 - Прикључна спона
L - фазни проводник
N.- неутрални проводник
шема електричног везивања
УПОЗОРЕЊЕ: Пред било каквим посезањем у унутрашњост грејача, морате грејач обавезно искључити из електричне мреже!
Бојлер је спреман за употребу чим га прикључите на водовод и електричну мрежу. Окретањем дугмета термостата које се налази на предњој страни заштитног поклопца бирате жељену температуру воде од 25 до 75°C. Препоручујемо да дугме поставите у положај "Е" јер је то најекономичнији положај при којем је температура воде око 55°C, а таложење каменца и топлотни гугубици су мањи него при вишим температурама.
Контролна лампица је индикатор да електрични грејач ради. Бојлери имају уgraђен термометар који показује температуру воде.
Ако бојлер не намеравате да користите дуже време обезбедите воду од замрзавања тако што ћете бојлер оставити укључен, са термостатом у положају “*”. У том положају бојлер ће одржавати температуру воде од приближно 10°C. Ако бојлер искључите а постоји опасност да се вода замрзне, испустите воду из бојлера. Пре испуштања воде бојлер треба обавезно искључити из електричне мреже. Након тога на једној од батерија за мешање отворимо ручицу за топлу воду, која је прикључена на бојлер. Воду из бојлера испустимо кроз доводну цев. У ту сврху препоручујемо да између сигурносног вентила и доводне цеви уградите одговарајући испусни вентил или пак Т део. Ако то не иде, бојлер можете даиспразните и кроз испуст на сигурносном вентилу и то тако да полугу односно вртљиву капицу вентила поставите у положај као приликом тестирања вентила. Након испуштања воде из бојлера кроз доводну цев, у бојлеру ће остати још мало воде коју можете да испустите одвртањем прирубнице грејача. Спољне површине бојлера чистите благим раствором прашка за прање. Не употребљавајте разређиваче ни груба средства за чишћење. Редовним сервисним прегледима обезбедићете несметан рад и дужи век трајања бојлера. За прерђали котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитине аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер, који тај захват региструје на гарантном листу производа. Приликом прегледа служба ће установити истрошеност антикорозивне заштитне аноде и по потреби очистити каменац који се наталожио у котлу. Количина наталоженог каменца зависи од квалитета, количине и температуре потрошене воде. После прегледа бојлера сервисна служба ће препоручити датум следеће контроле.
Молимо вас да евентуалне кварове бојлера не поправљате сами већ да их пријавите најближој овлашћеној сервисној служба.
